1. CATALOG
Photoelectric
sensor
BY Series

2. Tư vấn chọn sản phẩm
Giao hàng tận nơi
Hỗ trợ kỹ thuật
Chính sách hậu mãi đa dạng
DỊCH VỤ CHĂM SÓC KHÁCH HÀNG TOÀN DIỆN
Nhà cung cấp thiết bị điện chuyên nghiệp
Email: contact@beeteco.com
Hotline: 0909 41 61 43
CÔNG TY TNHH THƯƠNG MẠI KỸ THUẬT ASTER
Số 7/31 KDC Thương Mại Sóng Thần, Kp. Nhị Đồng 1, P. Dĩ An, Tx. Dĩ An, Bình Dương
Tel: (0650) 3617 012
Fax: (0650) 3617 011

3. A-25
(A)
electric
sensor
(B)
Fiber
optic
sensor
(C)
Door/Area
sensor
(D)
Proximity
sensor
(E)
Pressure
sensor
(F)
Rotary
encoder
(G)
Connector/
Socket
(H)
Temp.
controller
(I)
SSR/
Power
controller
(J)
Counter
(K)
Timer
(L)
Panel
meter
(M)
Tacho/
Speed/ Pulse
meter
(N)
Display
unit
(O)
Sensor
controller
(P)
Switching
mode power
supply
(Q)
Stepper
motor&
Driver&Controller
(R)
Graphic/
Logic
panel
(S)
Field
network
device
(T)
Software
(U)
Other

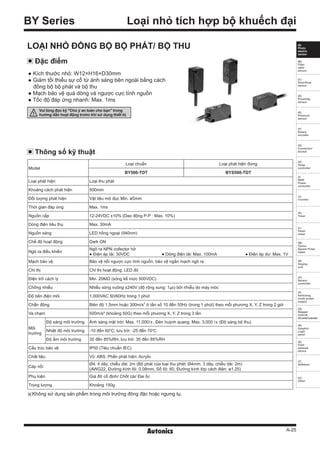

Loại nhỏ tích hợp bộ khuếch đại
※Không sử dụng sản phẩm trong môi trường đông đặc hoặc ngưng tụ.
BY Series
Đặc điểm
● Kích thước nhỏ: W12×H16×D30mm
● Giảm tối thiểu sự cố từ ánh sáng bên ngoài bằng cách
đồng bộ bộ phát và bộ thu
● Mạch bảo vệ quá dòng và ngược cực tính nguồn
● Tốc độ đáp ứng nhanh: Max. 1ms
LOẠI NHỎ ĐỒNG BỘ BỘ PHÁT/ BỘ THU
Thông số kỹ thuật
Model
Loại chuẩn Loại phát hiện đứng
BY500-TDT BYS500-TDT
Loại phát hiện Loại thu phát
Khoảng cách phát hiện 500mm
Đối tượng phát hiện Vật liệu mờ đục Min. ø5mm
Thời gian đáp ứng Max. 1ms
Nguồn cấp 12-24VDC ±10% (Dao động P-P : Max. 10%)
Dòng điện tiêu thụ Max. 30mA
Nguồn sáng LED hồng ngoại (940nm)
Chế độ hoạt động Dark ON
Ngõ ra điều khiển
Ngõ ra NPN collector hở
● Điện áp tải: 30VDC ● Dòng điện tải: Max. 100mA ● Điện áp dư: Max. 1V
Mạch bảo vệ Bảo vệ nối ngược cực tính nguồn, bảo vệ ngắn mạch ngõ ra
Chỉ thị Chỉ thị hoạt động: LED đỏ
Điện trở cách ly Min. 20MΩ (sóng kế mức 500VDC)
Chống nhiễu Nhiễu sóng vuông ±240V (độ rộng xung: 1㎲) bởi nhiễu do máy móc
Độ bền điện môi 1,000VAC 50/60Hz trong 1 phút
Chấn động Biên độ 1.5mm hoặc 300m/s2
ở tần số 10 đến 55Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ
Va chạm 500m/s² (khoảng 50G) theo mỗi phương X, Y, Z trong 3 lần
Môi
trường
Độ sáng môi trường Ánh sáng mặt trời: Max. 11,000㏓, Đèn huỳnh quang: Max. 3,000 ㏓ (Độ sáng bộ thu)
Nhiệt độ môi trường -10 đến 60℃, lưu trữ: -25 đến 70℃
Độ ẩm môi trường 35 đến 85%RH, lưu trữ: 35 đến 85%RH
Cấu trúc bảo vệ IP50 (Tiêu chuẩn IEC)
Chất liệu Vỏ: ABS, Phần phát hiện: Acrylic
Cáp nối
Ø4, 4 dây, chiều dài: 2m (Bộ phát của loại thu phát: Ø4mm, 3 dây, chiều dài: 2m)
(AWG22, Đường kính lõi: 0.08mm, Số lõi: 60, Đường kính lớp cách điện: ø1.25)
Phụ kiện Giá đỡ cố định/ Chốt cài/ Đai ốc
Trọng lượng Khoảng 150g
Vui lòng đọc kỹ "Chú ý an toàn cho bạn" trong
hướng dẫn hoạt động trước khi sử dụng thiết bị

4. A-26
BY Series

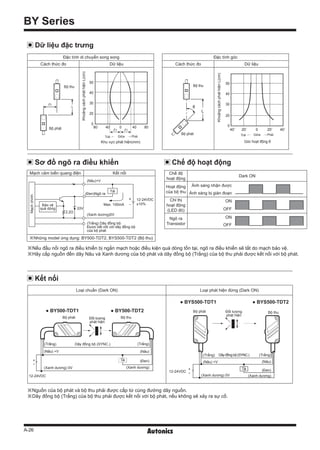

Kết nối
Sơ đồ ngõ ra điều khiển
Dữ liệu đặc trưng
Đặc tính góc
Cách thức đo Dữ liệu
L
Bộ phát
Bộ thu
Góc hoạt động θ
θ
50
40
30
20
0
40˚ 20˚ 0 20˚ 40˚
Trái PhảiGiữa
KhoảngcáchpháthiệnL(cm)
Đặc tính di chuyển song song
Cách thức đo Dữ liệu
Bộ phát
Bộ thu
50
40
30
20
0
80 40 0 40 80
L
ℓ1
ℓ1 ℓ1
Trái PhảiGiữa
KhoảngcáchpháthiệnL(cm)
Khu vực phát hiện(mm)
Mạch cảm biến quang điện Kết nối
※Những model ứng dụng: BY500-TDT2, BYS500-TDT2 (Bộ thu)
(Nâu)+V
(Đen)Ngõ ra
(Xanh dương)0V
12-24VDC
±10%Max. 100mA
Tải
Bảo vệ
quá dòng
Mạchchính
+
-
(Trắng) Dây đồng bộ:
Được kết nối với dây đồng bộ
của bộ phát
2.2Ω
33V
Chế độ
hoạt động
Dark ON
Hoạt động
của bộ thu
Ánh sáng nhận được
Ánh sáng bị gián đoạn
Chỉ thị
hoạt động
(LED đỏ)
ON
OFF
Ngõ ra
Transistor
ON
OFF
Chế độ hoạt động
※Nếu đầu nối ngõ ra điều khiển bị ngắn mạch hoặc điều kiện quá dòng tồn tại, ngõ ra điều khiển sẽ tắt do mạch bảo vệ.
※Hãy cấp nguồn đến dây Nâu và Xanh dương của bộ phát và dây đồng bộ (Trắng) của bộ thu phải được kết nối với bộ phát.
※Nguồn của bộ phát và bộ thu phải được cấp từ cùng đường dây nguồn.
※Dây đồng bộ (Trắng) của bộ thu phải được kết nối với bộ phát, nếu không sẽ xảy ra sự cố.
Loại chuẩn (Dark ON) Loại phát hiện đứng (Dark ON)
● BY500-TDT1
● BYS500-TDT1
● BY500-TDT2
● BYS500-TDT2
12-24VDC
+
-
Đối tượng
phát hiện
(Nâu)
(Đen)
(Xanh dương)
Dâyđồngbộ(SYNC.)
Bộ thuBộ phát
Tải
(Trắng) (Trắng)
(Nâu) +V
(Xanh dương) 0V12-24VDC
+
-
Đối tượng
phát hiện
(Nâu)
(Đen)
(Xanh dương)
Dây đồng bộ (SYNC.)
Bộ thuBộ phát
(Trắng) (Trắng)
(Nâu) +V
(Xanh dương) 0V
Tải

5. A-27
(A)
electric
sensor
(B)
Fiber
optic
sensor
(C)
Door/Area
sensor
(D)
Proximity
sensor
(E)
Pressure
sensor
(F)
Rotary
encoder
(G)
Connector/
Socket
(H)
Temp.
controller
(I)
SSR/
Power
controller
(J)
Counter
(K)
Timer
(L)
Panel
meter
(M)
Tacho/
Speed/ Pulse
meter
(N)
Display
unit
(O)
Sensor
controller
(P)
Switching
mode power
supply
(Q)
Stepper
motor&
Driver&Controller
(R)
Graphic/
Logic
panel
(S)
Field
network
device
(T)
Software
(U)
Other
Loại nhỏ tích hợp bộ khuếch đại

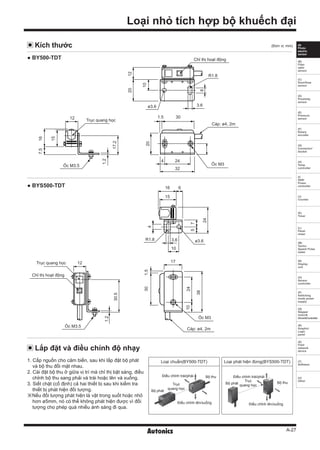

Lắp đặt và điều chỉnh độ nhạy
Kích thước
1. Cấp nguồn cho cảm biến, sau khi lắp đặt bộ phát
và bộ thu đối mặt nhau.
2. Cài đặt bộ thu ở giữa vị trí mà chỉ thị bật sáng, điều
chỉnh bộ thu sang phải và trái hoặc lên và xuống.
3. Siết chặt (cố định) cả hai thiết bị sau khi kiểm tra
thiết bị phát hiện đối tượng.
※Nếu đối tượng phát hiện là vật trong suốt hoặc nhỏ
hơn ø5mm, nó có thể không phát hiện được vì đối
tượng cho phép quá nhiều ánh sáng đi qua.
Loại chuẩn(BY500-TDT)
Bộ phát
Trục
quang học
Điều chỉnh trái/phải
Điều chỉnh lên/xuống
Bộ thu
Loại phát hiện đứng(BYS500-TDT)
Bộ phát
Trục
quang học
Điều chỉnh trái/phải
Điều chỉnh lên/xuống
Bộ thu
(Đơn vị: mm)
● BY500-TDT
● BYS500-TDT
8
Chỉ thị hoạt động
10
2012
ø3.6 3.6
R1.8
Trục quang học
12
15
16
17.2
7.5
1.2
Ốc M3.5
Cáp: ø4, 2m
30
244
32
1.5
20
Ốc M3
Trục quang học
Chỉ thị hoạt động
12
30.5
1.2
Ốc M3.5
Cáp: ø4, 2m
17
38
301.5
2410
Ốc M3
16
15
6
5
4
7
24
ø3.63.6
10
R1.8
