1. BT Sınıfı Ağ Yapısı ve Çalışma Sistemi CATS Proje Destek

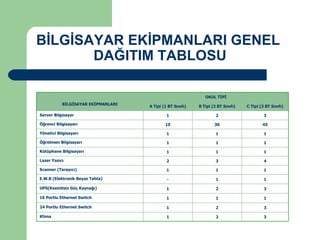

2. BİLGİSAYAR EKİPMANLARI GENEL DAĞITIM TABLOSU 3 2 1 Klima 3 2 1 24 Portlu Ethernet Switch 1 1 1 16 Portlu Ethernet Switch 3 2 1 UPS(Kesintisiz Güç Kaynağı) 1 1 - E.W.B (Elektronik Beyaz Tahta) 1 1 1 Scanner (Tarayıcı) 4 3 2 Lazer Yazıcı 1 1 1 Kütüphane Bilgisayarı 1 1 1 Öğretmen Bilgisayarı 1 1 1 Yönetici Bilgisayarı 45 30 15 Öğrenci Bilgisayarı 3 2 1 Server Bilgisayar C Tipi (3 BT Sınıfı) B Tipi (2 BT Sınıfı) A Tipi (1 BT Sınıfı) OKUL TİPİ BİLGİSAYAR EKİPMANLARI

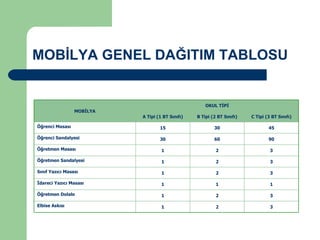

3. MOBİLYA GENEL DAĞITIM TABLOSU 3 2 1 Elbise Askısı 3 2 1 Öğretmen Dolabı 1 1 1 İdareci Yazıcı Masası 3 2 1 Sınıf Yazıcı Masası 3 2 1 Öğretmen Sandalyesi 3 2 1 Öğretmen Masası 90 60 30 Öğrenci Sandalyesi 45 30 15 Öğrenci Masası C Tipi (3 BT Sınıfı) B Tipi (2 BT Sınıfı) A Tipi (1 BT Sınıfı) OKUL TİPİ MOBİLYA

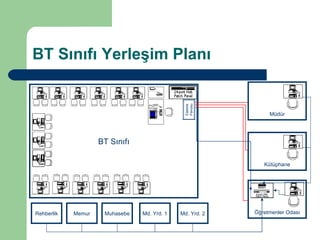

4. BT Sınıfı Yerleşim Planı BT Sınıfı Öğretmenler Odası Rehberlik Memur Muhasebe Md. Yrd. 1 Md. Yrd. 2 Müdür Kütüphane Elektrik Panosu

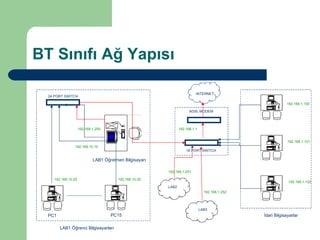

5. BT Sınıfı Ağ Yapısı 24 PORT SWITCH LAB1 Öğrenci Bilgisayarları PC1 PC15 16 PORT SWITCH ADSL MODEM INTERNET İdari Bilgisayarlar LAB2 LAB3 192.168.10.20 192.168.10.35 192.168.10.10 192.168.1.250 192.168.1.251 192.168.1.252 192.168.1.1 192.168.1.100 192.168.1.101 192.168.1.102 LAB1 Öğretmen Bilgisayarı

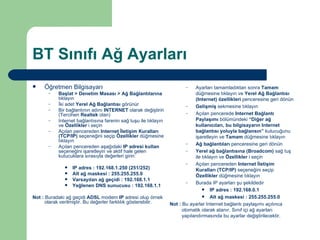

6. BT Sınıfı Ağ Ayarları Öğretmen Bilgisayarı Başlat > Denetim Masası > Ağ Bağlantılarına tıklayın İki adet Yerel Ağ Bağlantısı görünür Bir bağlantının adını INTERNET olarak değiştirin (Tercihen Realtek olan) Internet bağlantısına farenin sağ tuşu ile tıklayın ve Özellikler i seçin Açılan pencereden Internet İletişim Kuralları (TCP/IP) seçeneğini seçip Özellikler düğmesine tıklayın Açılan pencereden aşağıdaki IP adresi kullan seçeneğini işaretleyin ve aktif hale gelen kutucuklara sırasıyla değerleri girin: IP adres : 192.168.1.250 (251/252) Alt ağ maskesi : 255.255.255.0 Varsayılan ağ geçidi : 192.168.1.1 Yeğlenen DNS sunucusu : 192.168.1.1 Not : Buradaki ağ geçidi ADSL modem IP adresi olup örnek olarak verilmiştir. Bu değerler farklılık gösterebilir. Ayarları tamamladıktan sonra Tamam düğmesine tıklayın ve Yerel Ağ Bağlantısı (Internet) özellikleri penceresine geri dönün Gelişmiş sekmesine tıklayın Açılan pencerede Internet Bağlantı Paylaşımı bölümündeki “Diğer ağ kullanıcıları, bu bilgisayarın Internet bağlantısı yoluyla bağlansın” kutucuğunu işaretleyin ve Tamam düğmesine tıklayın Ağ bağlantıları penceresine geri dönün Yerel ağ bağlantısına (Broadcom) sağ tuş ile tıklayın ve Özellikler i seçin Açılan pencereden Internet İletişim Kuralları (TCP/IP) seçeneğini seçip Özellikler düğmesine tıklayın Burada IP ayarları şu şekildedir IP adres : 192.168.0.1 Alt ağ maskesi : 255.255.255.0 Not : Bu ayarlar Internet bağlantı paylaşımı açılınca otomatik olarak atanır. Sınıf içi ağ ayarları yapılandırmasında bu ayarlar değiştirilecektir.

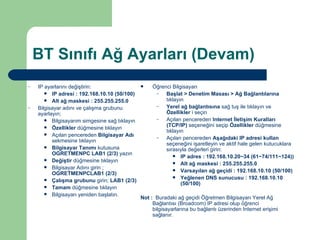

7. BT Sınıfı Ağ Ayarları (Devam) IP ayarlarını değiştirin: IP adresi : 192.168.10.10 (50/100) Alt ağ maskesi : 255.255.255.0 Bilgisayar adını ve çalışma grubunu ayarlayın; Bilgisayarım simgesine sağ tıklayın Özellikler düğmesine tıklayın Açılan pencereden Bilgisayar Adı sekmesine tıklayın Bilgisayar Tanımı kutusuna OGRETMENPC LAB1 (2/3) yazın Değiştir düğmesine tıklayın Bilgisayar Adını girin ; OGRETMENPCLAB1 (2/3) Çalışma grubunu girin; LAB1 (2/3) Tamam düğmesine tıklayın Bilgisayarı yeniden başlatın. Öğrenci Bilgisayarı Başlat > Denetim Masası > Ağ Bağlantılarına tıklayın Yerel ağ bağlantısına sağ tuş ile tıklayın ve Özellikler i seçin Açılan pencereden Internet İletişim Kuralları (TCP/IP) seçeneğini seçip Özellikler düğmesine tıklayın Açılan pencereden Aşağıdaki IP adresi kullan seçeneğini işaretleyin ve aktif hale gelen kutucuklara sırasıyla değerleri girin: IP adres : 192.168.10.20~34 (61~74/111~124)) Alt ağ maskesi : 255.255.255.0 Varsayılan ağ geçidi : 192.168.10.10 (50/100) Yeğlenen DNS sunucusu : 192.168.10.10 (50/100) Not : Buradaki ağ geçidi Öğretmen Bilgisayarı Yerel Ağ Bağlantısı (Broadcom) IP adresi olup öğrenci bilgisayarlarına bu bağlantı üzerinden Internet erişimi sağlanır.

8. BT Sınıfı Ağ Ayarları (Devam) Bilgisayar adını ve çalışma grubunu ayarlayın; Bilgisayarım simgesine farenin sağ tuşu ile tıklayın Özellikler düğmesine tıklayın Açılan pencereden Bilgisayar Adı sekmesine tıklayın Bilgisayar Tanımı kutusuna PC1~PC15 LAB1 (2/3) yazın Değiştir düğmesine tıklayın Bilgisayar Adını girin ; PC1~PC15LAB1 (2/3) Çalışma grubunu girin; LAB1 (2/3) Tamam düğmesine tıklayın Bilgisayarı yeniden başlatın.

9. İdari Bilgisayarlar Ağ Ayarları Bilgisayar adını ve çalışma grubunu ayarlayın; Bilgisayarım simgesine sağ tıklayın Özellikler düğmesine tıklayın Açılan pencereden Bilgisayar Adı sekmesine tıklayın Bilgisayar Tanımı kutusuna Müdür PC, Öğretmen Odası PC, Kütüphane PC yazın Değiştir düğmesine tıklayın Bilgisayar Adını girin ; MüdürPC, ÖğretmenOdasıPC, KütüphanePC Çalışma grubunu girin; IDARE Tamam düğmesine tıklayın Bilgisayarı yeniden başlatın. İdari Bilgisayarlar Başlat > Denetim Masası > Ağ Bağlantılarına tıklayın Yerel ağ bağlantısına sağ tuş ile tıklayın ve Özellikler i seçin Açılan pencereden Internet İletişim Kuralları (TCP/IP) seçeneğini seçip Özellikler düğmesine tıklayın Açılan pencereden Aşağıdaki IP adresi kullan seçeneğini işaretleyin ve aktif hale gelen kutucuklara sırasıyla değerleri girin: IP adres : 192.168.1.100 (101/102)) Alt ağ maskesi : 255.255.255.0 Varsayılan ağ geçidi : 192.168.1.1 Yeğlenen DNS sunucusu : 192.168.1.1 Not : IP adresi Müdür PC için 100, Öğretmenler Odası PC için 101, Kütüphane PC için 102 şeklinde olmalıdır.
