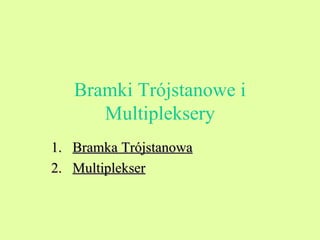

Bramki Trójstanowe i Multipleksery Bramka Trójstanowa Multiplekser

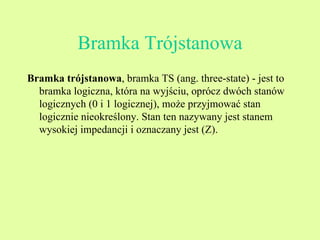

Bramka Trójstanowa Bramka trójstanowa , bramka TS (ang. three-state) - jest to bramka logiczna, która na wyjściu, oprócz dwóch stanów logicznych (0 i 1 logicznej), może przyjmować stan logicznie nieokreślony. Stan ten nazywany jest stanem wysokiej impedancji i oznaczany jest (Z).

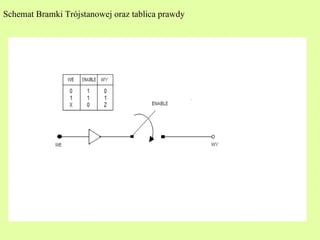

Schemat Bramki Trójstanowej oraz tablica prawdy

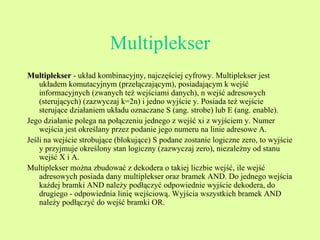

Multiplekser Multiplekser  - układ kombinacyjny, najczęściej cyfrowy. Multiplekser jest układem komutacyjnym (przełączającym), posiadającym k wejść informacyjnych (zwanych też wejściami danych), n wejść adresowych (sterujących) (zazwyczaj k=2n) i jedno wyjście y. Posiada też wejście sterujące działaniem układu oznaczane S (ang. strobe) lub E (ang. enable). Jego działanie polega na połączeniu jednego z wejść xi z wyjściem y. Numer wejścia jest określany przez podanie jego numeru na linie adresowe A. Jeśli na wejście strobujące (blokujące) S podane zostanie logiczne zero, to wyjście y przyjmuje określony stan logiczny (zazwyczaj zero), niezależny od stanu wejść X i A. Multiplekser można zbudować z dekodera o takiej liczbie wejść, ile wejść adresowych posiada dany multiplekser oraz bramek AND. Do jednego wejścia każdej bramki AND należy podłączyć odpowiednie wyjście dekodera, do drugiego - odpowiednia linię wejściową. Wyjścia wszystkich bramek AND należy podłączyć do wejść bramki OR.

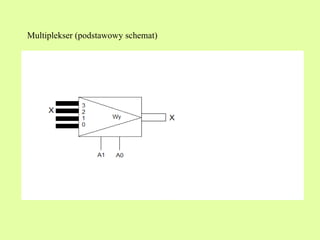

Multiplekser (podstawowy schemat)

Bramki trójstanowe i multipleksery

  • 1.
    Bramki Trójstanowe iMultipleksery Bramka Trójstanowa Multiplekser
  • 2.
    Bramka Trójstanowa Bramkatrójstanowa , bramka TS (ang. three-state) - jest to bramka logiczna, która na wyjściu, oprócz dwóch stanów logicznych (0 i 1 logicznej), może przyjmować stan logicznie nieokreślony. Stan ten nazywany jest stanem wysokiej impedancji i oznaczany jest (Z).
  • 3.
    Schemat Bramki Trójstanowejoraz tablica prawdy
  • 4.
    Multiplekser Multiplekser - układ kombinacyjny, najczęściej cyfrowy. Multiplekser jest układem komutacyjnym (przełączającym), posiadającym k wejść informacyjnych (zwanych też wejściami danych), n wejść adresowych (sterujących) (zazwyczaj k=2n) i jedno wyjście y. Posiada też wejście sterujące działaniem układu oznaczane S (ang. strobe) lub E (ang. enable). Jego działanie polega na połączeniu jednego z wejść xi z wyjściem y. Numer wejścia jest określany przez podanie jego numeru na linie adresowe A. Jeśli na wejście strobujące (blokujące) S podane zostanie logiczne zero, to wyjście y przyjmuje określony stan logiczny (zazwyczaj zero), niezależny od stanu wejść X i A. Multiplekser można zbudować z dekodera o takiej liczbie wejść, ile wejść adresowych posiada dany multiplekser oraz bramek AND. Do jednego wejścia każdej bramki AND należy podłączyć odpowiednie wyjście dekodera, do drugiego - odpowiednia linię wejściową. Wyjścia wszystkich bramek AND należy podłączyć do wejść bramki OR.
  • 5.
