Костюм сварщика нового поколения «Болид»
- 1. 2014 г. Департамент поуправлению продуктом Докладчик: продакт-менеджер Львов Е.Э. Костюм сварщика нового поколения «Болид» ничего лишнего
- 2. Нормативные документы Документ Срокдействия Примечание ГОСТ Р 12.4.247 До 01.12.2012 года Ввёл деление на 3 класса защиты по расстоянию от источника искр и брызг и условиям проведения работ ГОСТ Р ИСО 11611 С 01.02.2012, действующий Отменил классы защиты, требования противоречат требованиям ТР ТС 019/2011 ТР ТС 019/2011 Окончательно вступил в силу с 14.02.2014 Ввёл обратно деление на 3 класса защиты, но без описания условий проведения работ
- 3. Анализ условий трудасварщиков
- 4.
- 5. Недостатки конструкции костюмов •Неэргономичная конструкция костюма; • Отложной воротник - дует в шею; • Центральная застежка на пуговицы – часто попадают искры и пуговицы отгорают; • Пуговицы нельзя подвергать химчистке; • Нет регулировки рукавов – трудно надевать краги; • Нет гульфика, бретелей, подкладки, внутреннего кармана.
- 6. Анализ продукции конкурентови собственного ассортимента

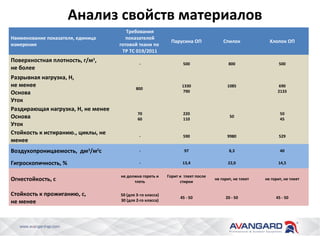

- 7. Наименование показателя, единица измерения Требования показателей готовойткани по ТР ТС 019/2011 Парусина ОП Спилок Хлопок ОП Поверхностная плотность, г/м2 , не более - 500 800 500 Разрывная нагрузка, Н, не менее Основа Уток 800 1330 790 1085 690 2133 Раздирающая нагрузка, Н, не менее Основа Уток 70 60 220 110 50 50 45 Стойкость к истиранию., циклы, не менее - 590 9980 529 Воздухопроницаемость, дм3 /м2 с - 97 8,3 40 Гигроскопичность, % - 13,4 22,0 14,5 Огнестойкость, с не должна гореть и тлеть Горит и тлеет после стирки не горит, не тлеет не горит, не тлеет Стойкость к прожиганию, с, не менее 50 (для 3 го класса)‑ 30 (для 2-го класса) 45 - 50 20 - 50 45 - 50 Анализ свойств материалов
- 8. Сравнение свойств тканей Наименовани епоказателя Норматив Гензуи 510 г/кв.м. (ООО «Сезон») Гензуи 350 г/кв.м. (ООО «Сезон») Арсенал 490 г/кв.м. («Текстайм ») Гефест 420 г/кв.м (Балтекс) Цезарь 470 г/кв.м (клопман) Велдпротекто р 450 г/кв.м (Текстильная индустрия) Флеймшил д 400 г/кв.м (Текстайм) Nomadic Antiflame 430 г/кв.м. «INDURA » Ultra Soft s/801 440 г/кв.м Ткань «INDURA » s/315 406 г/кв.м. Ткань артикул 16463(1540 2) 400 г/кв.м. (чайковски й текстиль) Стойкость к прожиганию, с 30 с для II класса 50 с для III класса 50 31 43 29 41 31 24 2 21 38 28 Разрывная нагр., Н Основа Уток 800 800 1143 702 1755 960 1250 1205 1195 953 1532 625 1590 1008 1430 405 1205 1395 1280 1068 1455 943 Раздирающа я нагр., Н Основа Уток 70 60 63 44 83 92 43 65 48 85 42 45 50 65 45 33 44 55 46 45 37 47
- 9. Куртка 2. Куртка укороченная спереди и зауженная; 7.Воротник-стойка 1. Застежка смещена максимально влево – искры и брызги не попадают в неё 4. Куртка застегивается на молнию, а молния закрыта планкой с металлическими кнопками 3. Есть внутренний карман для документов 1 3 4 5 6 7 2 6. Рукава заужены к низу, чтобы при одевании краг не образовывались складки 5. Рукава изогнутой формы, чтобы при сгибании рук образовывалось меньше складок

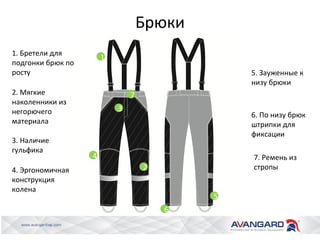

- 10. Брюки 6. По низубрюк штрипки для фиксации 4. Эргономичная конструкция колена 5. Зауженные к низу брюки 1. Бретели для подгонки брюк по росту 2. Мягкие наколенники из негорючего материала 3. Наличие гульфика 1 2 3 4 5 6 7. Ремень из стропы 7
- 11. Ориентировочная цена – 4600руб Костюм сварщика «Болид» Костюм летний Костюм зимний Ориентировочная цена – 6500 руб
- 12.
Editor's Notes
- #3 Анализ нормативных документов. Для того, чтобы понимать что может быть предложено, необходимо изучить нормативные документы и мировой опыт. За последние пять лет норамативные документы, определяющие
- #4 Слайд 2. Анализ условий труда. Это особенно важно, так как профессия сварщика сложна именно тем, что сварочные работы могут проводиться в разных пространственных положениях тела: сидя, стоя, лежа, и на различных уровнях – перед собой, на уровне пола, выше головы. Неудобное положение тела во время работ – причина заболеваний опорно-двигательного аппарата, которые наряду с повреждениями органов дыхания и глаз являются профессиональными заболеваниями сварщиков.
