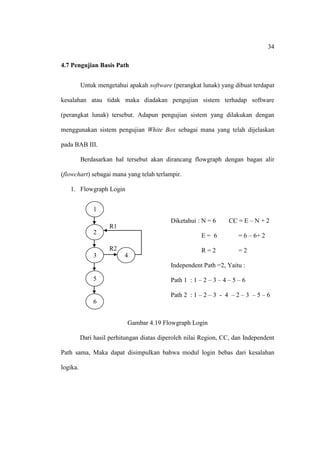

4.7 Pengujian Basis Path
Untuk mengetahui apakah software (perangkat lunak) yang dibuat terdapat
kesalahan atau tidak maka diadakan pengujian sistem terhadap software
(perangkat lunak) tersebut. Adapun pengujian sistem yang dilakukan dengan
menggunakan sistem pengujian White Box sebagai mana yang telah dijelaskan
pada BAB III.
Berdasarkan hal tersebut akan dirancang flowgraph dengan bagan alir
(flowchart) sebagai mana yang telah terlampir.
1. Flowgraph Login
1
Diketahui : N = 6 CC = E – N + 2
R1
2
E= 6 = 6 – 6+ 2
R2 R=2 =2
3 4
Independent Path =2, Yaitu :
5 Path 1 : 1 – 2 – 3 – 4 – 5 – 6
Path 2 : 1 – 2 – 3 - 4 – 2 – 3 – 5 – 6
6
Gambar 4.19 Flowgraph Login
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul login bebas dari kesalahan
logika.

2. 35
2. Flowgraph Menu User
1
R1
2
R2
3 4
R3
5 6
R4
7
8

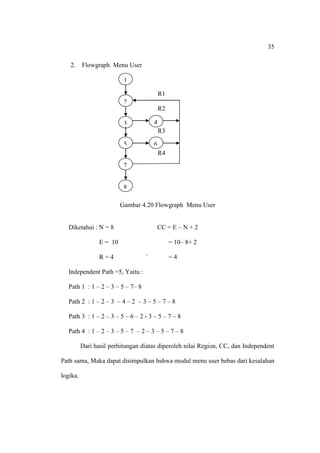

Gambar 4.20 Flowgraph Menu User
Diketahui : N = 8 CC = E – N + 2
E = 10 = 10– 8+ 2
R=4 ` =4
Independent Path =5, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7– 8
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 8
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 - 3 – 5 – 7 – 8
Path 4 : 1 – 2 – 3 – 5 – 7 – 2 – 3 – 5 – 7 – 8
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu user bebas dari kesalahan
logika.

3. 36
3. Flowgraph Menu Admin
1
R1
2
R2
3 4
R3
5 6
R4
7 8
R5
9 10
R6
11 12
R7
13 14
15

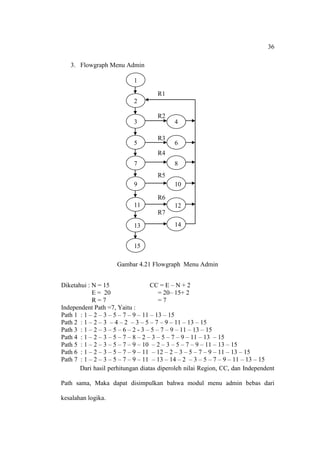

Gambar 4.21 Flowgraph Menu Admin
Diketahui : N = 15 CC = E – N + 2
E = 20 = 20– 15+ 2
R=7 =7
Independent Path =7, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 - 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 4 : 1 – 2 – 3 – 5 – 7 – 8 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 5 : 1 – 2 – 3 – 5 – 7 – 9 – 10 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 6 : 1 – 2 – 3 – 5 – 7 – 9 – 11 – 12 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 7 : 1 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 14 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu admin bebas dari
kesalahan logika.

4. 37

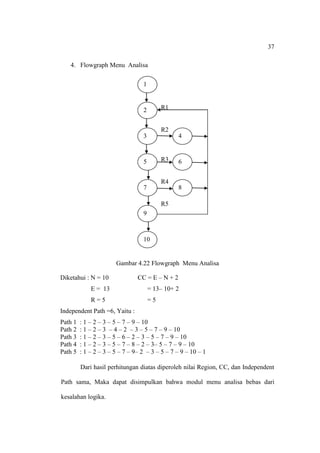

4. Flowgraph Menu Analisa
1
2 R1
R2
3 4
5 R3 6
R4
7 8
R5
9
10
Gambar 4.22 Flowgraph Menu Analisa
Diketahui : N = 10 CC = E – N + 2
E = 13 = 13– 10+ 2
R=5 =5
Independent Path =6, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7 – 9 – 10
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 9 – 10
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 – 3 – 5 – 7 – 9 – 10
Path 4 : 1 – 2 – 3 – 5 – 7 – 8 – 2 – 3– 5 – 7 – 9 – 10
Path 5 : 1 – 2 – 3 – 5 – 7 – 9– 2 – 3 – 5 – 7 – 9 – 10 – 1
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu analisa bebas dari
kesalahan logika.

5. 38
5. Flowgraph Menu Penginputan
1
R1
2
R2
3 4
R3
5 6
R4
7 8
R5
9
10
0

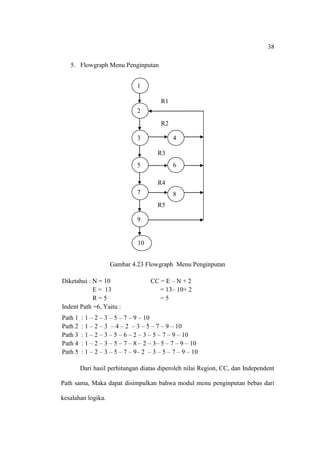

Gambar 4.23 Flowgraph Menu Penginputan
Diketahui : N = 10 CC = E – N + 2
E = 13 = 13– 10+ 2
R=5 =5
Indent Path =6, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7 – 9 – 10
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 9 – 10
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 – 3 – 5 – 7 – 9 – 10
Path 4 : 1 – 2 – 3 – 5 – 7 – 8 – 2 – 3– 5 – 7 – 9 – 10
Path 5 : 1 – 2 – 3 – 5 – 7 – 9– 2 – 3 – 5 – 7 – 9 – 10
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu penginputan bebas dari
kesalahan logika.

6. 39
6. lowgraph Menu Hapus
1
R1
2
R2
3 4
R3
5 6
R4
7 8
R5
9
10
0

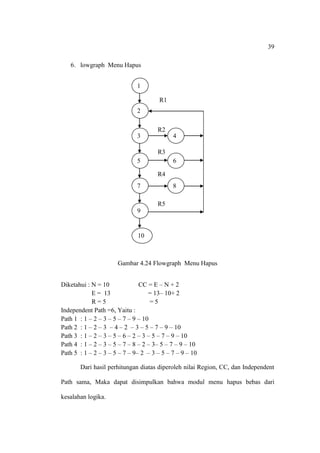

Gambar 4.24 Flowgraph Menu Hapus
Diketahui : N = 10 CC = E – N + 2
E = 13 = 13– 10+ 2
R=5 =5
Independent Path =6, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7 – 9 – 10
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 9 – 10
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 – 3 – 5 – 7 – 9 – 10
Path 4 : 1 – 2 – 3 – 5 – 7 – 8 – 2 – 3– 5 – 7 – 9 – 10
Path 5 : 1 – 2 – 3 – 5 – 7 – 9– 2 – 3 – 5 – 7 – 9 – 10
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu hapus bebas dari
kesalahan logika.

7. 40
7. Flowgraph Menu Update
1
R1
2
R2
3 4
R3
5 6
R4
7 8
R5
9
10
0

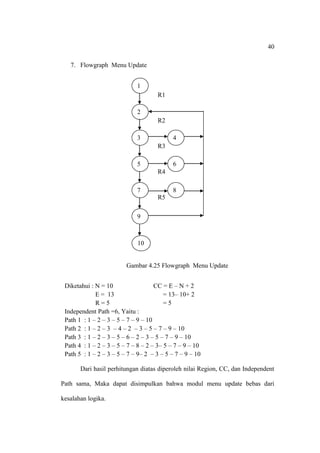

Gambar 4.25 Flowgraph Menu Update
Diketahui : N = 10 CC = E – N + 2
E = 13 = 13– 10+ 2
R=5 =5
Independent Path =6, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7 – 9 – 10
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 9 – 10
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 – 3 – 5 – 7 – 9 – 10
Path 4 : 1 – 2 – 3 – 5 – 7 – 8 – 2 – 3– 5 – 7 – 9 – 10
Path 5 : 1 – 2 – 3 – 5 – 7 – 9– 2 – 3 – 5 – 7 – 9 – 10
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu update bebas dari
kesalahan logika.

8. 41
8. Flowgraph Menu Cari
1
R1
2
R2
3 4
R3
5 6
R4
7
8

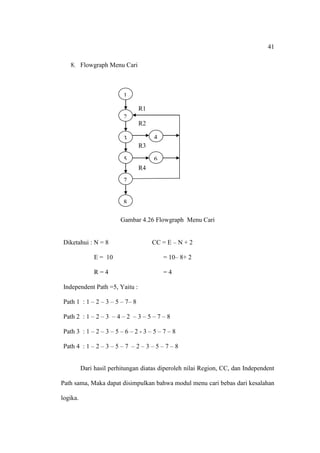

Gambar 4.26 Flowgraph Menu Cari
Diketahui : N = 8 CC = E – N + 2
E = 10 = 10– 8+ 2
R=4 =4
Independent Path =5, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7– 8
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 8
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 - 3 – 5 – 7 – 8
Path 4 : 1 – 2 – 3 – 5 – 7 – 2 – 3 – 5 – 7 – 8
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu cari bebas dari kesalahan
logika.

9. 42
9. Flowgraph Menu Utama
1
R1
2
R2
3 4
R3
5 6
R4
7 8
R5
9 10
R6
11 12
R7
13 14
15

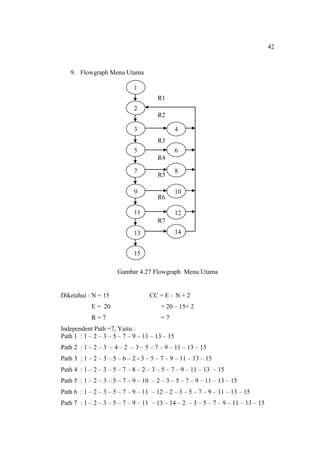

Gambar 4.27 Flowgraph Menu Utama
Diketahui : N = 15 CC = E – N + 2
E = 20 = 20 – 15+ 2
R=7 =7
Independent Path =7, Yaitu :
Path 1 : 1 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 2 : 1 – 2 – 3 – 4 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 3 : 1 – 2 – 3 – 5 – 6 – 2 - 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 4 : 1 – 2 – 3 – 5 – 7 – 8 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 5 : 1 – 2 – 3 – 5 – 7 – 9 – 10 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 6 : 1 – 2 – 3 – 5 – 7 – 9 – 11 – 12 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15
Path 7 : 1 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 14 – 2 – 3 – 5 – 7 – 9 – 11 – 13 – 15

10. 43
Dari hasil perhitungan diatas diperoleh nilai Region, CC, dan Independent
Path sama, Maka dapat disimpulkan bahwa modul menu utama bebas dari
kesalahan logika.
4.8 Tabel Pengujian Program

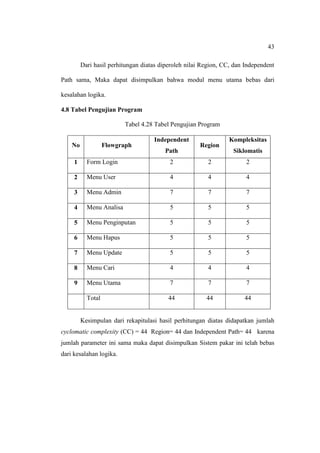

Tabel 4.28 Tabel Pengujian Program
Independent Kompleksitas
No Flowgraph Region
Path Siklomatis
1 Form Login 2 2 2
2 Menu User 4 4 4
3 Menu Admin 7 7 7
4 Menu Analisa 5 5 5
5 Menu Penginputan 5 5 5
6 Menu Hapus 5 5 5
7 Menu Update 5 5 5
8 Menu Cari 4 4 4
9 Menu Utama 7 7 7
Total 44 44 44
Kesimpulan dari rekapitulasi hasil perhitungan diatas didapatkan jumlah
cyclomatic complexity (CC) = 44 Region= 44 dan Independent Path= 44 karena
jumlah parameter ini sama maka dapat disimpulkan Sistem pakar ini telah bebas
dari kesalahan logika.
