B 4-1楼地板构造

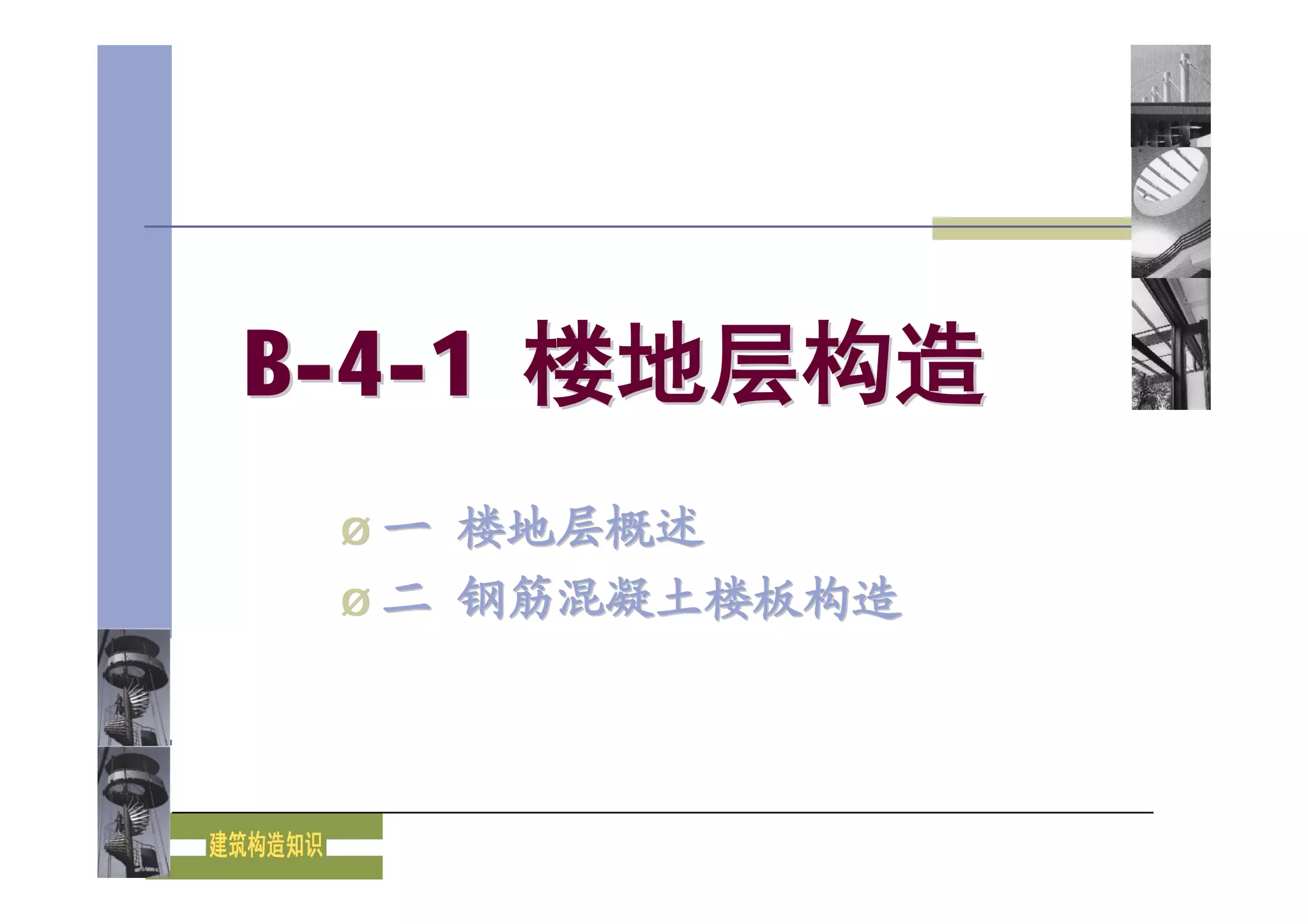

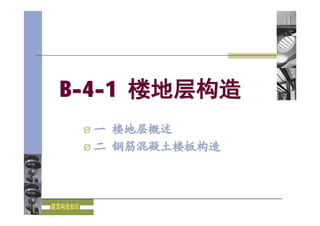

- 1. B-4-1 楼地层构造 Ø 一 楼地层概述 Ø 二 钢筋混凝土楼板构造
- 2. 一 楼地层概述 1楼地层的基本组成 2 楼地板类型 3 楼地板设计要求
- 3. 1楼地层的基本组成 楼地层包括： 楼板层和地坪层 地坪层由面层、垫层和 地坪层 基层三部分组成，如有特 殊要求，在面层和垫层之 间设附加层。
- 5. 2 楼地板类型 Ø木楼板 Ø 钢筋混凝土楼板 Ø压型钢板组合楼板
- 6. 3 楼板层的设计要求 楼板层承受并传递荷载，具有一定的隔 声、防火、防水能力，有时要容纳水平设 备管线。 1确保足够的强度和刚度，保证安全 2具有一定的隔空气传声和撞击传声的能力。
- 10. 楼 板 隔 音 垫
- 12. 二 钢筋混凝土楼板构造 钢筋混凝土楼板按施工方式分为： • 现浇式－整体性好，适应不规则形状，费模板，速度慢 • 装配式－抗震性差，施工快，改善劳动条件。 • 装配整体式－折中的方式
- 13. 1现浇式钢筋混凝土楼板 1.1施工过程 施工方式一般为现场支模、 绑扎钢筋、浇筑混凝土、养护等 程序而成型的楼板结构。
- 22. 1.2现浇钢筋混凝土楼板分类 Ø ⑴板式楼板 Ø ⑵梁板式楼板 Ø ⑶压型钢板组合楼板 Ø ⑷无梁楼板
- 23. Ø压型钢板组合楼板
- 24. Ø 无梁楼板
- 26. 5~9m，最大可达 n 主梁跨度为5~9m，最大可达12m n 主梁高度为跨度的1/14~1/8 n 次梁跨度为4~6m n 次梁高度为跨度的1/18~1/12 1/3~1/2，常采用 250㎜ 300㎜ n 梁的宽高比一般为1/3~1/2，常采用250㎜、300㎜
- 29. 2 预制装配式钢筋混凝土楼板 施 工：预制构件 → 运输 → 安装 优缺点： 节省模板，有利于提高生产率，加快施 工进度 整体性较差，刚度不如现浇好。
- 33. 2.2预制板的结构布置和细部处理 ⑴板的布置方式 板式：预制板直接搁在墙上 梁板式：预制板先 搁在梁上
- 36. 2.3板缝处理 当缝差＜60㎜，调整板缝宽度 60㎜ 当60㎜＜缝差＜120㎜，沿墙挑两皮砖 60㎜ 120㎜ 当120㎜＜缝差＜200㎜，采用局部现浇带 120㎜ 200㎜ 当缝差＞200㎜，重新选择板的规格 200㎜
- 37. 三 装配整体式钢筋混凝土楼板 装配式整体式钢筋混凝土楼板 3 装配式整体式钢筋混凝土楼板 将楼板中部分构件预制，现场安 装，再整体浇筑，兼有现浇和预制的双 重特点。 密肋填充块楼板 叠合式楼板
- 38. 3.1 密肋填充块楼板 由密肋、填充块叠合而成。 密肋：由现浇和预制两种。 填充块：陶土空心砖或焦渣空心砖 起到模板作用，有较好的隔声、 保温、隔热效果，利于管道铺设。
- 40. 3.2 叠合式楼板 n 特点：省模板，整体性好、但施工较麻烦 n 应用：广泛用于住宅、学校、仓库 n 构造尺寸：一般跨度4－6m，最大9m，5.4m内 较经济； 预应力薄板 厚50－70，板厚一般为150－ 250。
