Download as PDF, PPTX
![{
"id":"HK11","activityType":"User","correlationId":"de",
"internalCorrelationId":null,"tenantId":"6f9",
"tenantGeolocation":null,"tenantName":null,"domainName":null,
"activityOperationType":"Update","activityResultStatus":"Success",
"activityResultDescription":"","activity":"Change user license",
"activityDate":"2018-03-07T13:40:24.3221275Z",
"activityDateInMillis":1520430024322,"componentOrSource":null,
"actor":{
"@odata.type":"#Microsoft.ActiveDirectory.DataService.PublicApi.Model.Reporting.AuditLog.ActorUserEntity",
"objectId":"c26","name":null,"servicePrincipalName":null,"ipAddress":"<null>",
"userPrincipalName":“hogehoge@hogehoge.local","puid":"10"
},"actorType":"User","targets":[
],"category":"Core Directory","source":null,"additionalDetails":[
]
}](https://image.slidesharecdn.com/azureloginsight20180315-180329084034/85/Azure-15-320.jpg)
![https://docs.microsoft.com/ja-jp/azure/monitoring-and-diagnostics/monitoring-supported-metrics
https://docs.microsoft.com/ja-jp/powershell/module/azurerm.insights/Get-AzureRmMetricDefinition?view=azurermps-5.4.0
https://docs.microsoft.com/ja-jp/cli/azure/monitor/metrics?view=azure-cli-latest#az_monitor_metrics_list_definitions
https://docs.microsoft.com/ja-jp/rest/api/monitor/metricdefinitions/list
name": {
"value": "RunsStarted",
"localizedValue": "Runs Started"
},
"isDimensionRequired": false,
"unit": "Count",
"primaryAggregationType": "Total",
"metricAvailabilities": [
"@{timeGrain=PT1M; retention=P93D}",
"@{timeGrain=PT1H; retention=P93D}"
]](https://image.slidesharecdn.com/azureloginsight20180315-180329084034/85/Azure-54-320.jpg)
Azure環境の監視とログ
- 1.
- 2.
- 3. お伝えしたい事 Azure環境の管理者と権限 Azure 標準機能によるリソース監視 Azure LogAnalytics について
- 4.
- 6.
- 7.
- 8. https://azure.microsoft.com/ja-jp/pricing/details/active-directory/ Enterprise Mobility +Security E3 ライセンスには、Azure Active Directory Premium P1 が付属し、Enterprise Mobility + Security E5 ライセンスには、Azure Active Directory Premium P2 が付属します。
- 9. ログ種類 ログ内容 必要ライセンス外部連携 サイインログ Azure AD 認証ログ Premium P1 or Premium P2 REST API 監査ログ Azure ADの管理操作 無償~ REST API AAD IPログ Identity Protection ログ Premium P2 REST API (Microsoft Graph) PIMログ Privileged Identity Protection ログ Premium P2 REST API (Microsoft Graph) ARMの特権管理ログはAzure Activity logに出力される(Preview) https://docs.microsoft.com/ja-jp/azure/active-directory/active-directory-reporting-azure-portal
- 10.
- 11. https://docs.microsoft.com/ja-jp/azure/active-directory/active-directory-reporting-faq Q: Azure Portalからレコードをいくつまでダウンロードすることができますか。 A: レコードは Azure Portal で 12 万個までダウンロードできます。 レコードは最新の順に並べ替えられており、既定では最新の 12 万個のレコードを取得します。 Q: アクティビティ API を通じてクエリできるレコードは何個までですか。 A: レコードは 100 万個まで照会できます (レコードを最新の順に並べ替える top 演算子を使用しない場 合)。 “top” 演算子を使用する場合、レコードは 50 万個までクエリできます。
- 12.
- 13. { "id":"80163","signinDateTime":"2018-02-16T05:32:53.4332407Z", "signinDateTimeInMillis":1518759173433,“userDisplayName":"¥u793e", "userPrincipalName":"user1@xxx.xxx.com","userId":“xxxxxxxx","appId":“xxxxxxxx", "appDisplayName":"Azure Portal","ipAddress":"36.xx.xx.xx ","loginStatus":"Success", "deviceInformation":";Windows10;Chrome 64.0;","geoCoordinates":{ "latitude":35.649631500244141,"longitude":139.55155944824219 },"location":{ "city":"Tokyo","state":"Tokyo","country":"Japan" },"signinErrorCode":0,"failureReason":null,"mfaResult":"Multi-factor authentication requirement satisfied by claim in the token","mfaRequired":true,"mfaAuthMethod":null,"mfaAuthDetail":null,"dataSource":1 }
- 14.
- 15.
- 16. 16 効果：ID のなりすましを検出し、ID を保護できる AzureActive Directory Identity Protection (Azure AD IP)
- 18. https://developer.microsoft.com/en-us/graph/docs/api-reference/beta/resources/identityprotection_root https://docs.microsoft.com/ja-jp/azure/active-directory/active-directory-identityprotection-graph-getting-started { "@odata.type": "#microsoft.graph.unfamiliarLocationRiskEvent", "id":"FL-T00:00", "riskEventStatus": "active", "riskLevel": "medium", "riskEventType": "UnfamiliarLocationRiskEvent", "riskEventDateTime": "2018-01-30T23:46:47.6417679Z", "closedDateTime": null, "createdDateTime": "2018-01-31T00:01:28.0641296Z", "userId": "c5c1", "userDisplayName": “hogehoge", "userPrincipalName": “hogehoge@hogehoge.com", "location": { "city": "Seattle", "state": "WA", "countryOrRegion": "United States", "geoCoordinates": { "latitude": 47. 95, "longitude": -122. 36 } }, "ipAddress": "24.75.xx.xx" }
- 19.
- 24. https://developer.microsoft.com/en-us/graph/docs/api-reference/beta/api/privilegedoperationevent_list https://msdn.microsoft.com/library/azure/dn931934.aspx { "id": "201803", "userId": "8003cc3", "userName":"社員 1号", "userMail": “hogehoge@hogehoge.com", "roleId": "62", "roleName": "Global Administrator", "expirationDateTime": "0001-01-01T00:00:00Z", "creationDateTime": "3/8/2018 1:11:29 PM", "requestorId": "6b6", "requestorName": "Azure AD PIM", "tenantId": "6", "requestType": "Deactivate", "additionalInformation": "Expired", "referenceKey": "", "referenceSystem": "" }, { "id": "CH3", "activityType": "Role", "correlationId": "52f5", "internalCorrelationId": null, "tenantId": "6", "tenantGeolocation": null, "tenantName": null, "domainName": null, "activityOperationType": "Unassign", "activityResultStatus": "Success", "activityResultDescription": "", "activity": "Remove member from role", "activityDate": "2018-03-08T04:11:29.0638431Z", "activityDateInMillis": 1520482289063, "componentOrSource": null, "actor": { "@odata.type": "#Microsoft.ActiveDirectory.DataService.PublicApi.Model.Reporting.AuditLog.ActorApplicationEntity", "objectId": "12", "name": "MS-PIM", "servicePrincipalName": null }
- 26.
- 27.
- 28.
- 29. https://azure.microsoft.com/ja-jp/pricing/details/monitor/ 1 つのサブスクリプションにつき、メトリックのアラートは 100個、アクティビティ ログのアラートは 100 個、アクション グループは 10 個までに制限されます。 この上限を増やすには Azure サポートへお問い合わせください。
- 31.
- 32.
- 33.
- 34. ■ITSMサポート対象 ServiceNow System Center ServiceManager Provance Cherwell https://docs.microsoft.com/en-us/azure/log- analytics/log-analytics-itsmc-overview
- 35.
- 37.
- 38. • 概要(Power Shell,Azure CLI, REST API • https://docs.microsoft.com/ja-jp/azure/azure-resource-manager/resource-group-audit
- 41.
- 42.
- 46.
- 49. https://docs.microsoft.com/ja-jp/azure/monitoring-and-diagnostics/monitoring-diagnostic-logs-schema https://docs.microsoft.com/ja-jp/azure/monitoring-and-diagnostics/azure-diagnostics Azure診断（拡張診断ログ）サポートは、Azure Cloud ServiceWeb および Worker ロール、Microsoft Windows を実行している Azure Virtual Machines、 および Service Fabricです。 LinuxのVMは基本メトリックとSyslogのサポートとなります。
- 51. {"time": "2018-03-03T07:41:27.8370000Z", "systemId": "d4c79958-2269-41af-9684", "category":"NetworkSecurityGroupEvent", "resourceId": "/SUBSCRIPTIONS/{}8/RESOURCEGROUPS/AUTOMANAGEMENT/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/LA-2016-AZURE-NSG", "operationName": "NetworkSecurityGroupEvents", "properties": {"vnetResourceGuid":"{EDAD4797-BF71-4413-AEE6-B36D8B38A3AD}","subnetPrefix":"10.0.0.48/28","macAddress":"00-0D-3A-40-C1-9A", "primaryIPv4Address":"10.0.0.52","ruleName":"UserRule_Port_Any","direction":"In","priority":2000,"type":"block", "conditions":{"sourcePortRange":"0-65535","destinationPortRange":"0-65535", "sourceIP":"172.16.0.0/16","destinationIP":"0.0.0.0/0"}} }
- 53.
- 54. https://docs.microsoft.com/ja-jp/azure/monitoring-and-diagnostics/monitoring-supported-metrics https://docs.microsoft.com/ja-jp/powershell/module/azurerm.insights/Get-AzureRmMetricDefinition?view=azurermps-5.4.0 https://docs.microsoft.com/ja-jp/cli/azure/monitor/metrics?view=azure-cli-latest#az_monitor_metrics_list_definitions https://docs.microsoft.com/ja-jp/rest/api/monitor/metricdefinitions/list name": { "value": "RunsStarted", "localizedValue":"Runs Started" }, "isDimensionRequired": false, "unit": "Count", "primaryAggregationType": "Total", "metricAvailabilities": [ "@{timeGrain=PT1M; retention=P93D}", "@{timeGrain=PT1H; retention=P93D}" ]
- 57.
- 59. • リソースグループ内のネットワークトポロジをグラフィカルに表示、SVG形式でのダウンロード パケットキャプチャ • NSGフローログ機能（NSGで許可された、拒否されたログをBlockblobに保存、アクセス元IP情報有） （Preview) https://docs.microsoft.com/ja-jp/azure/network-watcher/network-watcher-monitoring-overview
- 61.
- 63.
- 65.
- 66.
- 68. Application Insights への送信 https://docs.microsoft.com/ja-jp/azure/monitoring-and-diagnostics/azure-diagnostics-configure-application-insights EvetHubsへの送信 https://docs.microsoft.com/ja-jp/azure/monitoring-and-diagnostics/azure-diagnostics-streaming-event-hubs Windows VMのみ機能豊富
- 69. Log AnalyticsからのEvent log,Syslog収集（収集対象は以下を参照） https://docs.microsoft.com/ja-jp/azure/log-analytics/log-analytics-azure-storage-iis-table
- 72.
- 73.

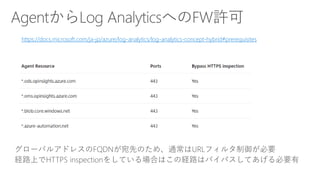

- 74. https://docs.microsoft.com/ja-jp/azure/log-analytics/log-analytics-concept-hybrid#prerequisites Windows Server 2008Service Pack 1 (SP1) 以降 Windows 7 SP1 以降 Amazon Linux 2012.09 ～ 2015.09 (x86/x64) CentOS Linux 5、6、および 7 (x86/x64) Oracle Linux 5、6、および 7 (x86/x64) Red Hat Enterprise Linux Server 5、6、および 7 (x86/x64) Debian GNU/Linux 6、7、および 8 (x86/x64) Ubuntu 12.04 LTS、14.04 LTS, 16.04 LTS (x86/x64) SUSE Linux Enterprise Server 11 および 12 (x86/x64)
- 75.
- 76. East US West Europe SoutheastAsia Australia Southeast West Central US Japan East UK South Central India Canada Central https://azure.microsoft.com/ja-jp/regions/services/ https://azure.microsoft.com/ja-jp/pricing/details/log-analytics/ https://docs.microsoft.com/en-us/azure/log-analytics/log-analytics-add-solutions#offers-and-pricing-tiers 4リージョン
- 77. ライセンス Free StandAlone Per Node 最大保存期間 7日間 30日 – 730日 1日単位で設定可 30日 – 730日 1日単位で設定可 最大容量 500 MB/日 無制限 無制限 価格（月額） 無料 257.60円/GB 1ヶ月のログ保存 1,680円/ノード 500MB/日、最大1ヶ月のログ保存権付 1日500MBのログであれば追加料金は発生しません ログ容量が500MB/日を超えると、 超過容量分に対して257.6円/GB の課金が発生します 価格(追加保存) - 2ヵ月目以降、保存期間に応じて毎月11.2円/GBの課金 https://docs.microsoft.com/en-us/azure/log-analytics/log-analytics-add- solutions#offers-and-pricing-tiers
- 78. Azure Activity logなど、ノード課金でないログも、この1000 MBの権利の中で利用可能
- 79.
- 80.
- 81.
- 82.
- 83.
- 86.
- 87.
- 90.
- 91.
- 94.
- 97. https://docs.microsoft.com/ja-jp/azure/operations-management-suite/operations-management-suite-service-map-configure#supported-operating-systems Log Analytics作成場所が日本だと利用できません Log Analyticsがあるリージョン関係なく、AzureVMはMicrosoft内部閉域で通信可能です 但し、VNetへの強制トンネル設定時は経路に注意してください
- 98.
