AWS Cloud 환경으로 DB Migration 전략 수립하기

BespinGlobal 컨설팅 본부
최정식 위원(js.choi@bespinglobal.com)
AWS Cloud 환경으로
DB Migration 전략 수립하기

Copyright © 2018 BESPIN GLOBAL Co., Ltd. All rights reserved | Confidential
http://www.bespinglobal.com

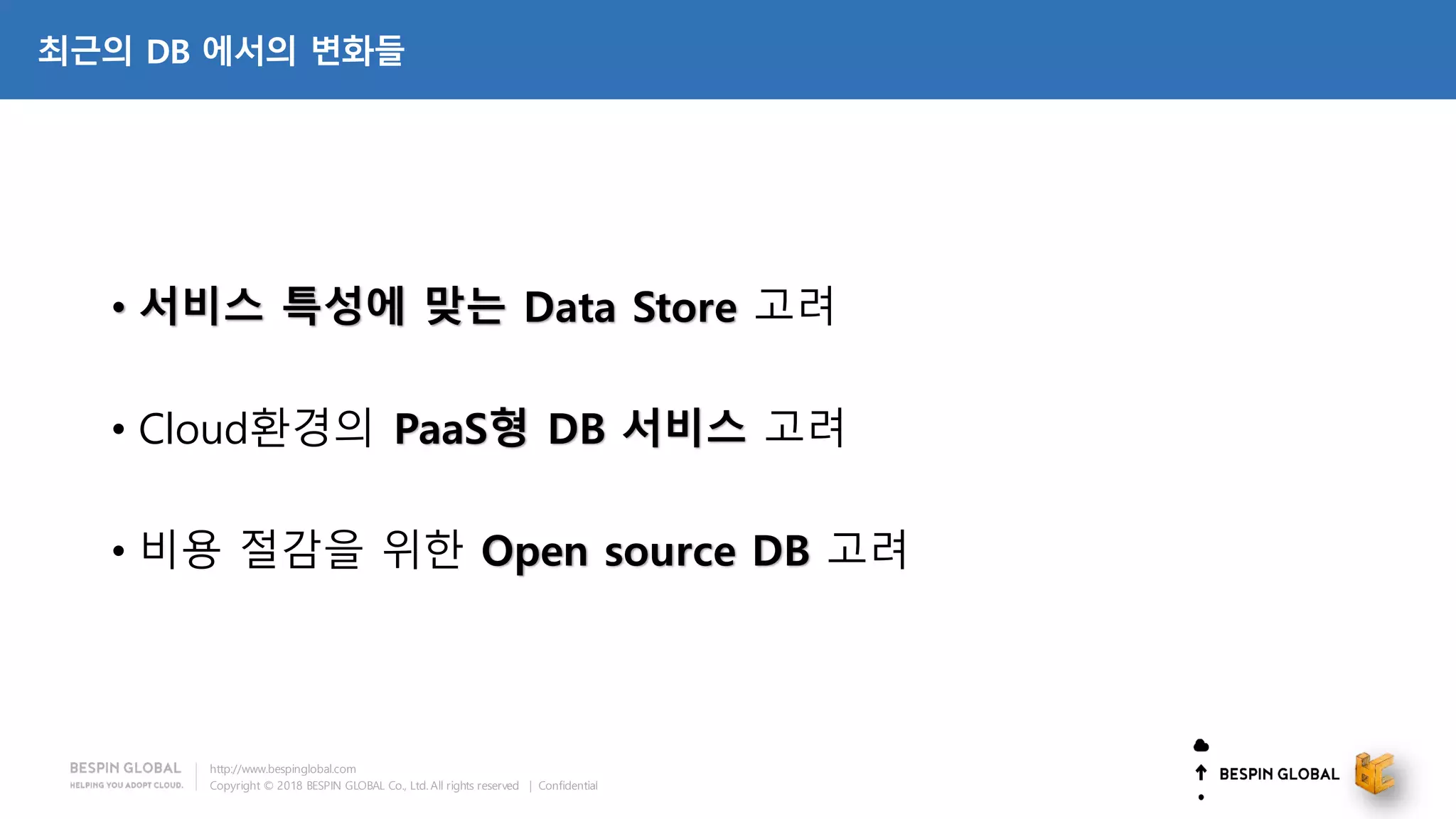

최근의 DB 에서의 변화들
• 서비스 특성에 맞는 Data Store 고려
• Cloud환경의 PaaS형 DB 서비스 고려
• 비용 절감을 위한 Open source DB 고려

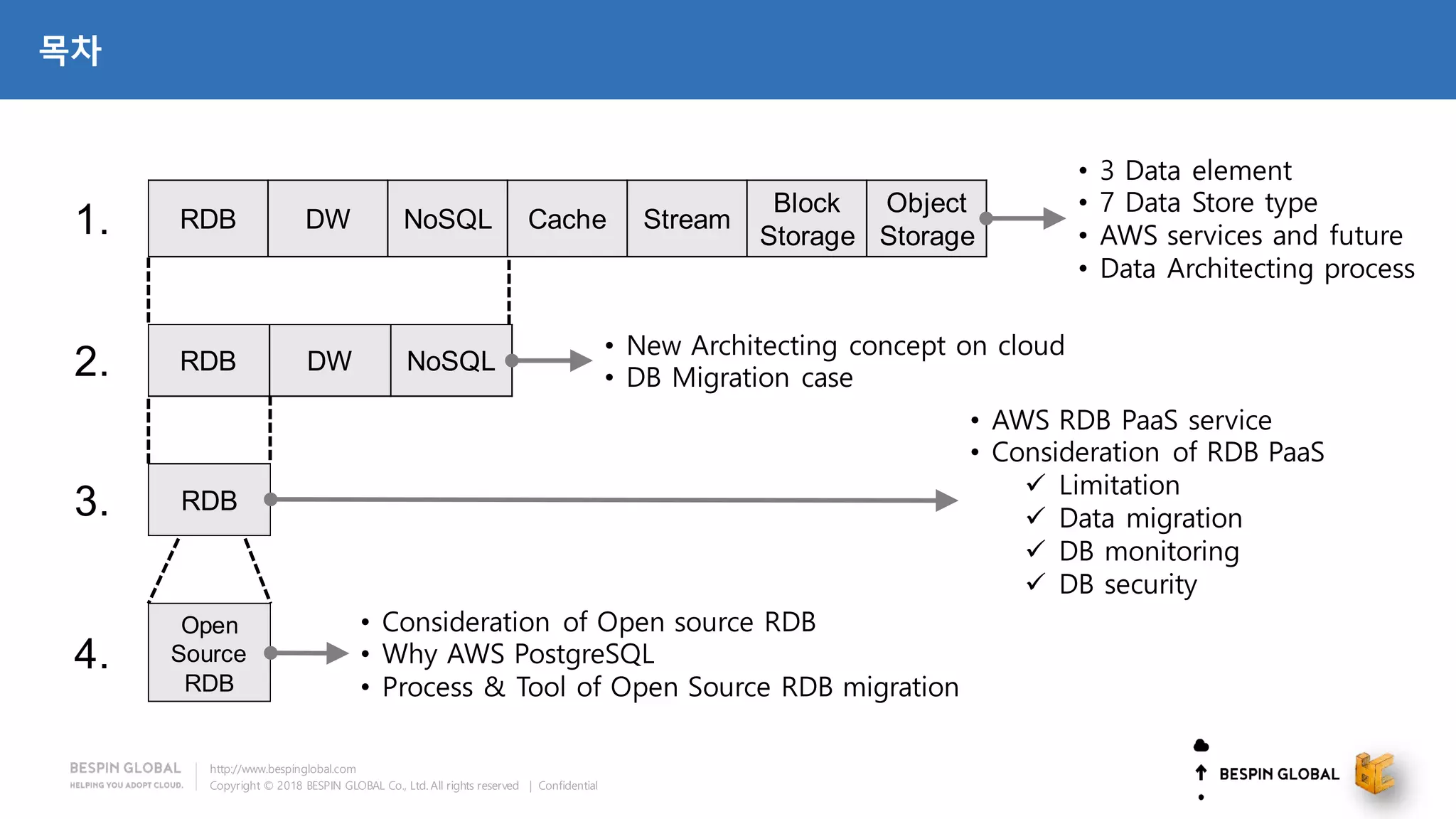

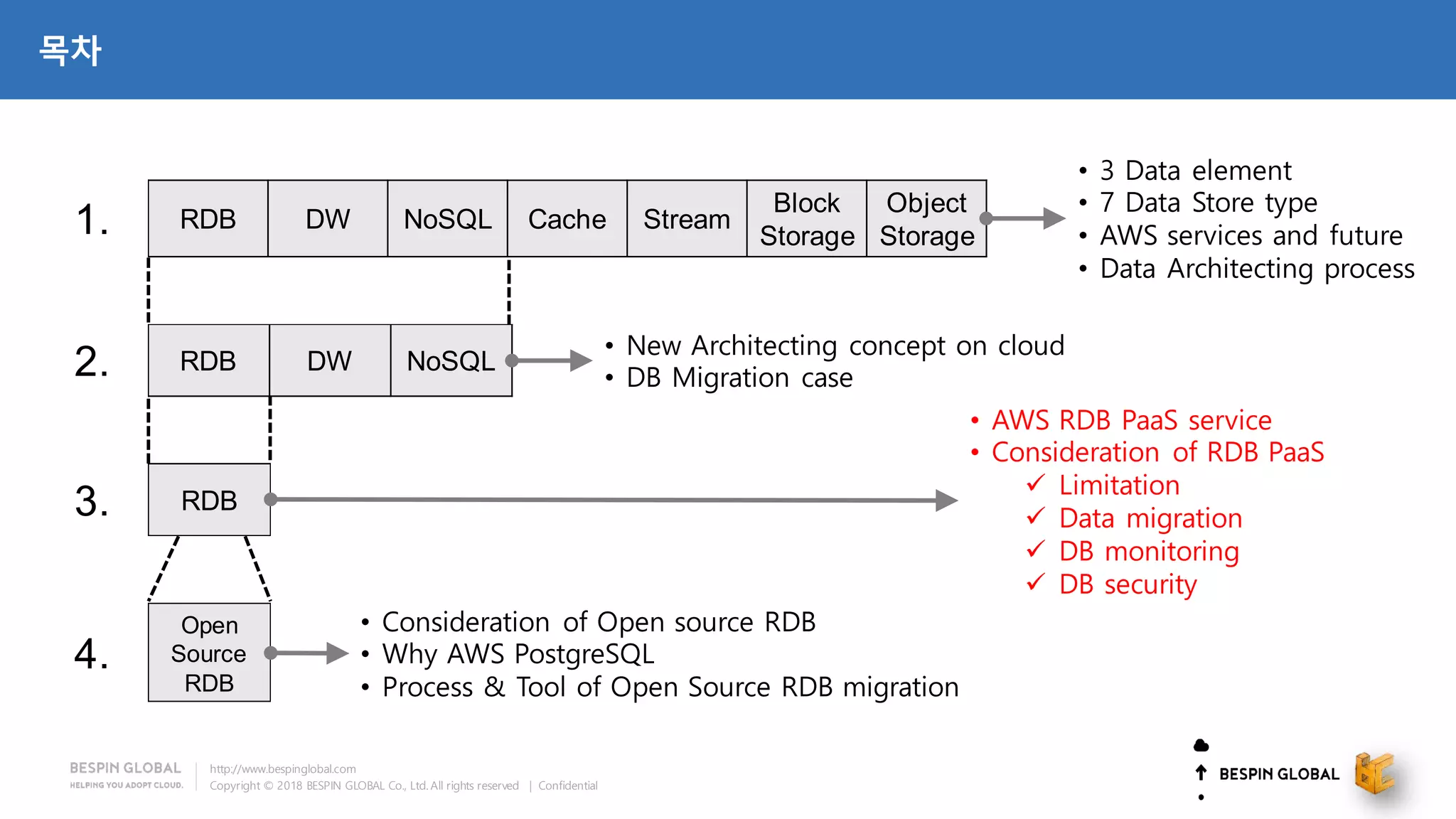

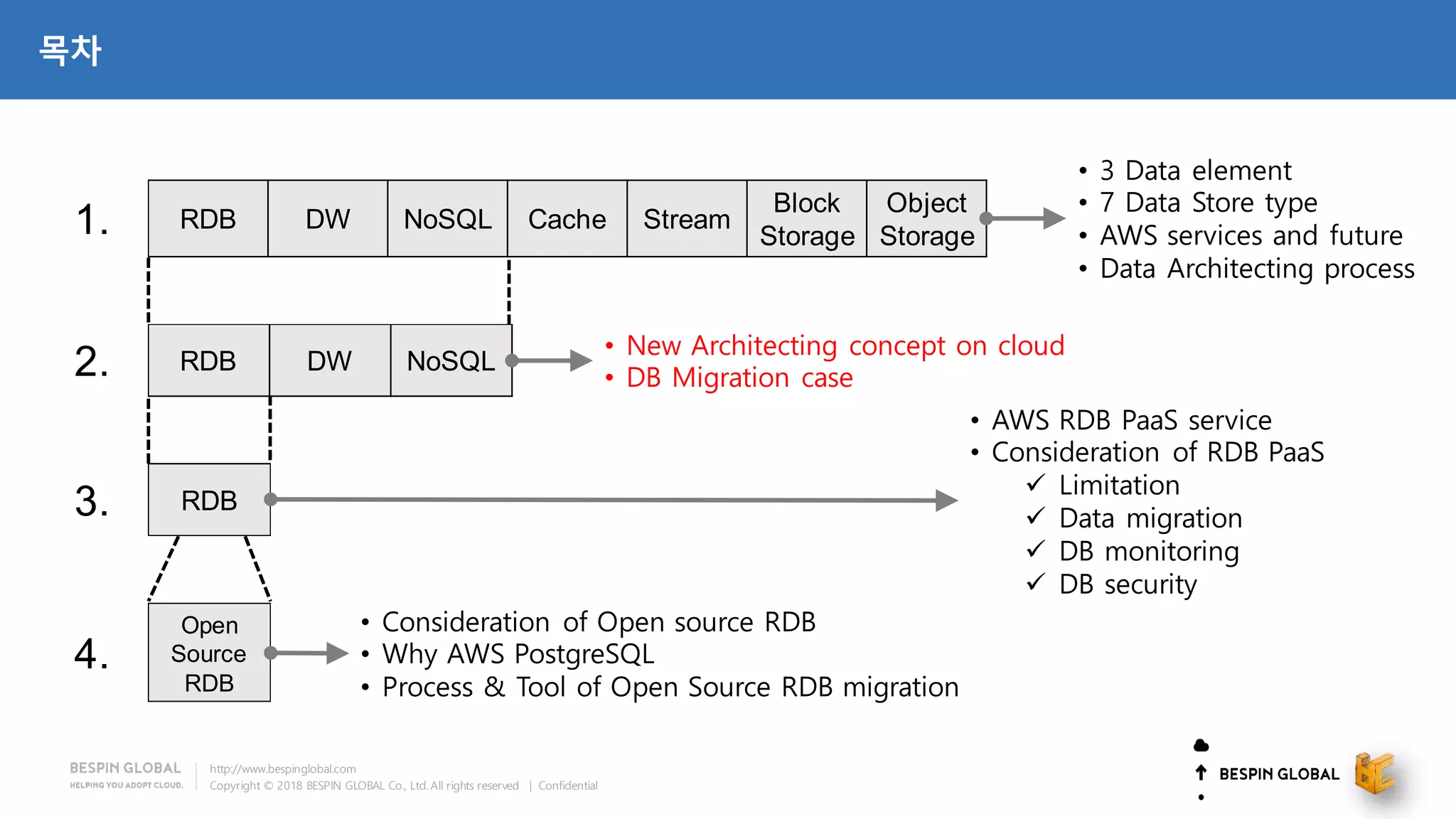

목차
• 3 Data element
• 7 Data Store type
• AWS services and future
• Data Architecting process
• New Architecting concept on cloud

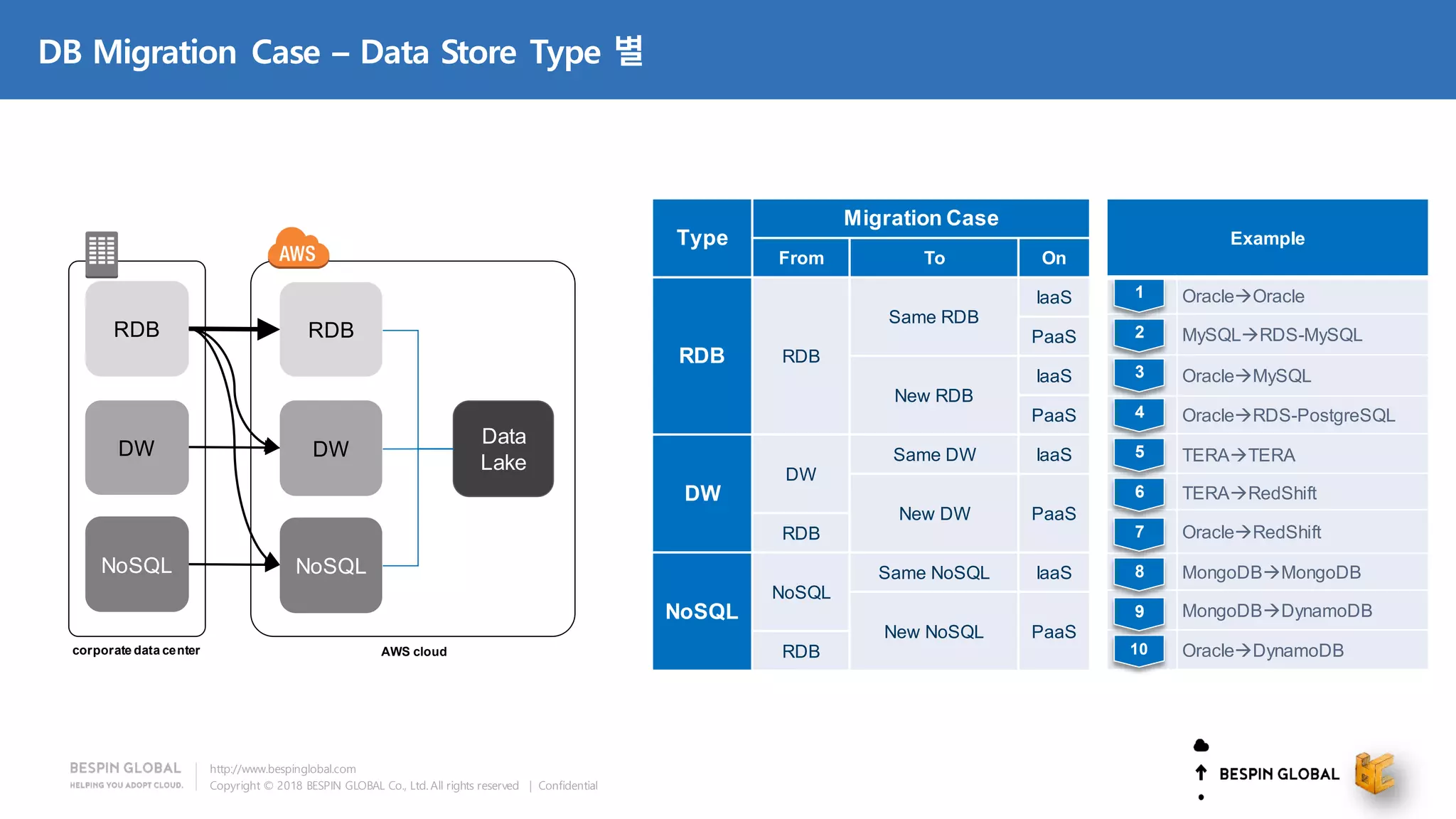

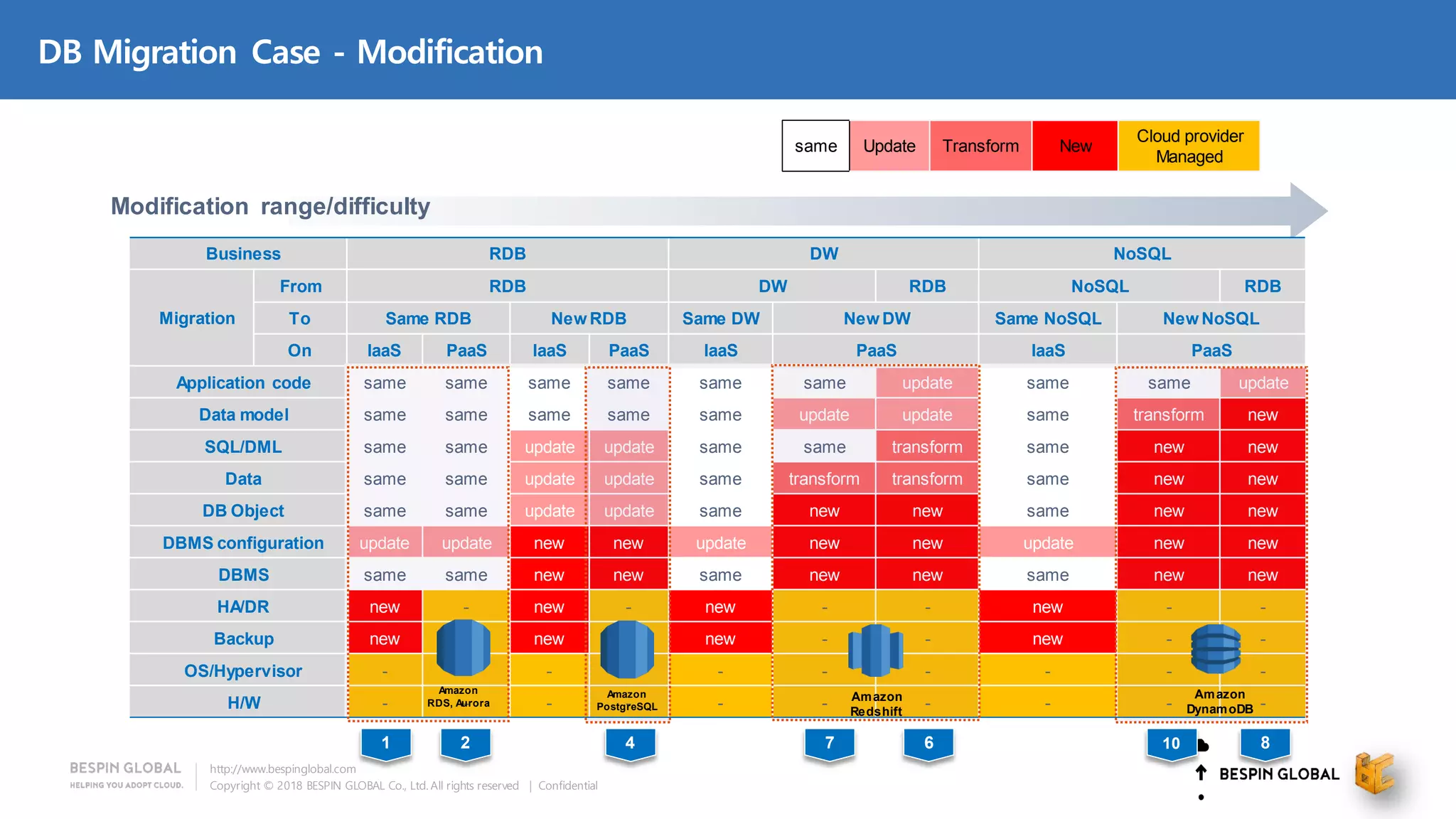

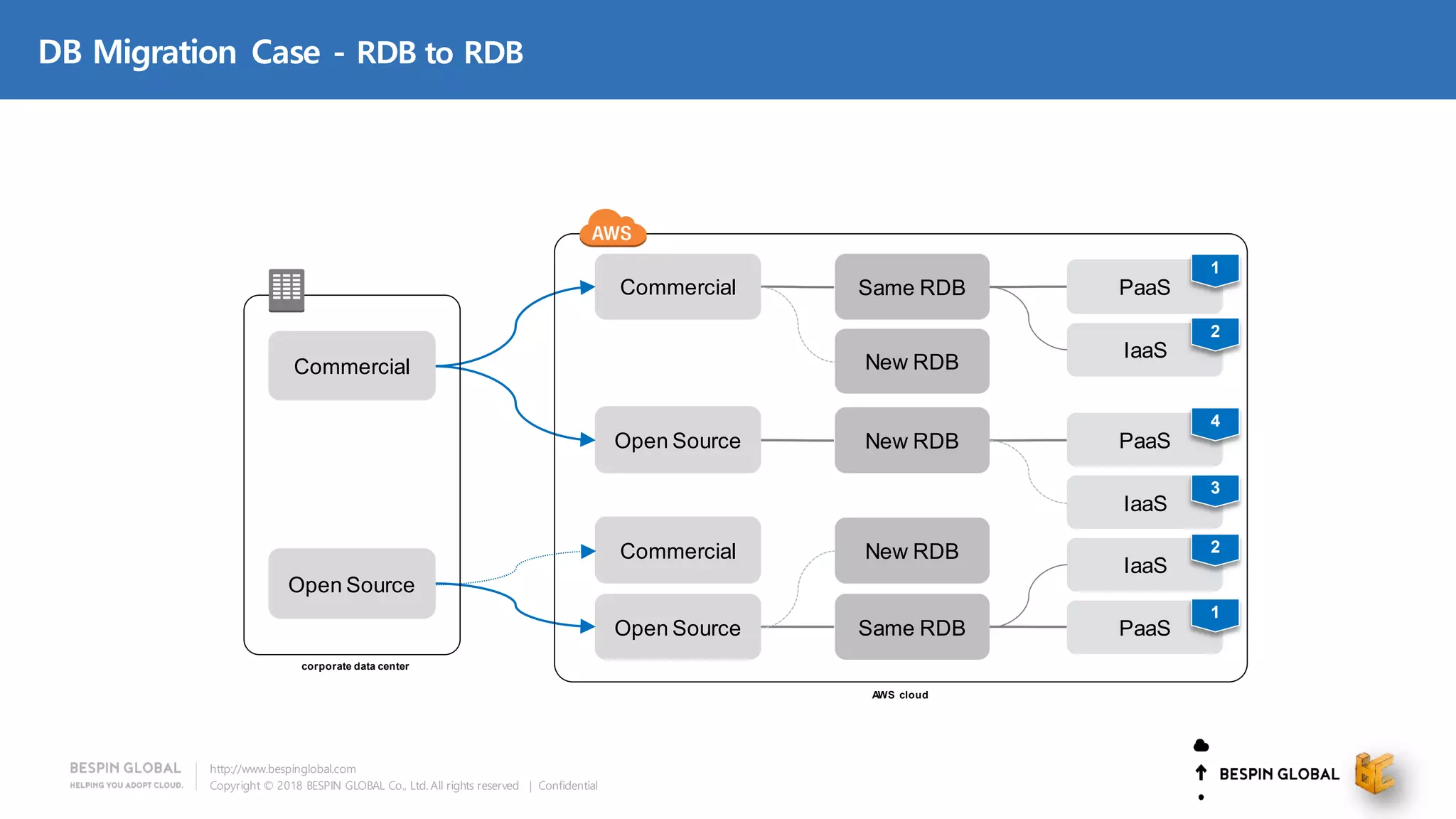

• DB Migration case

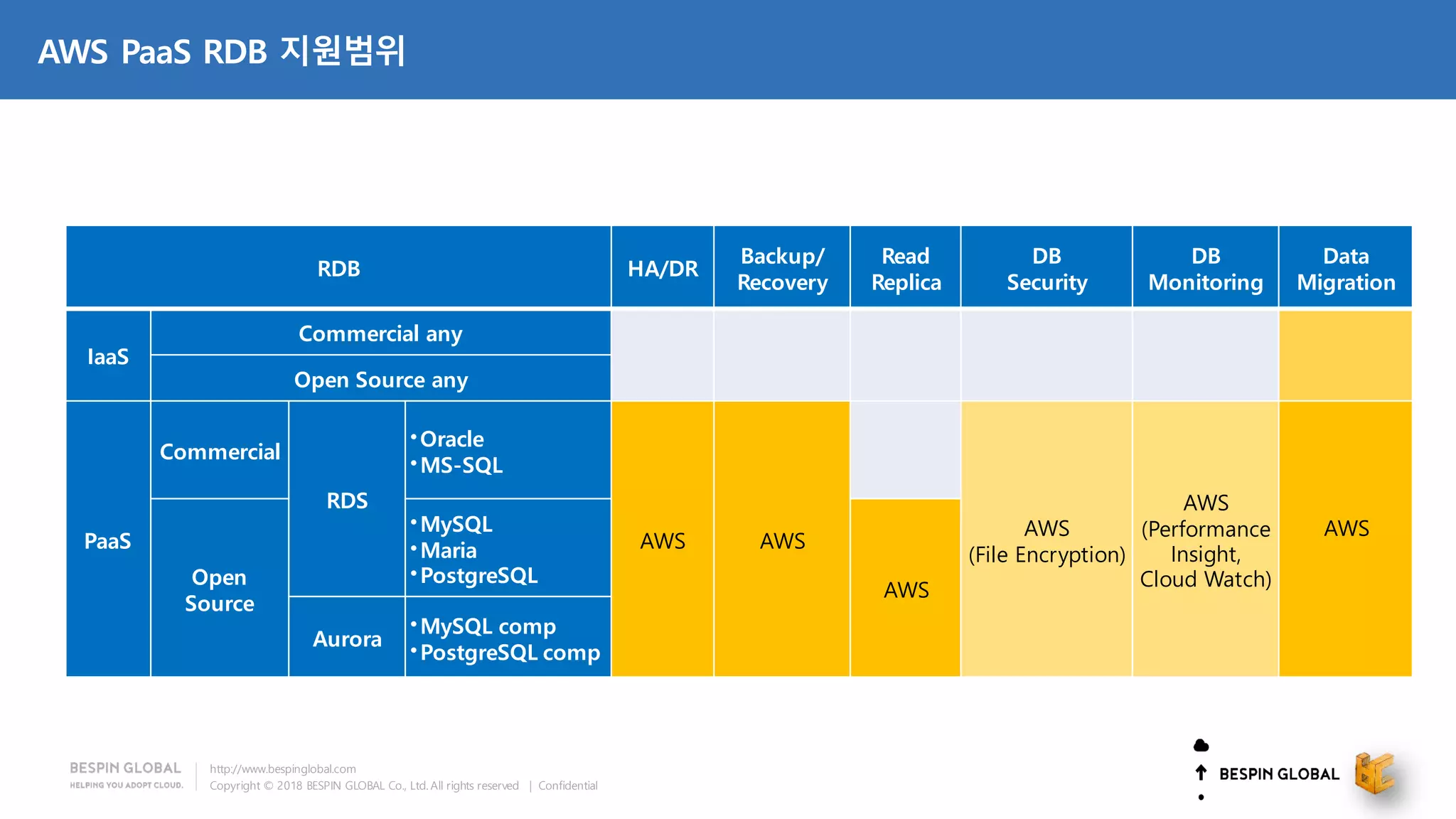

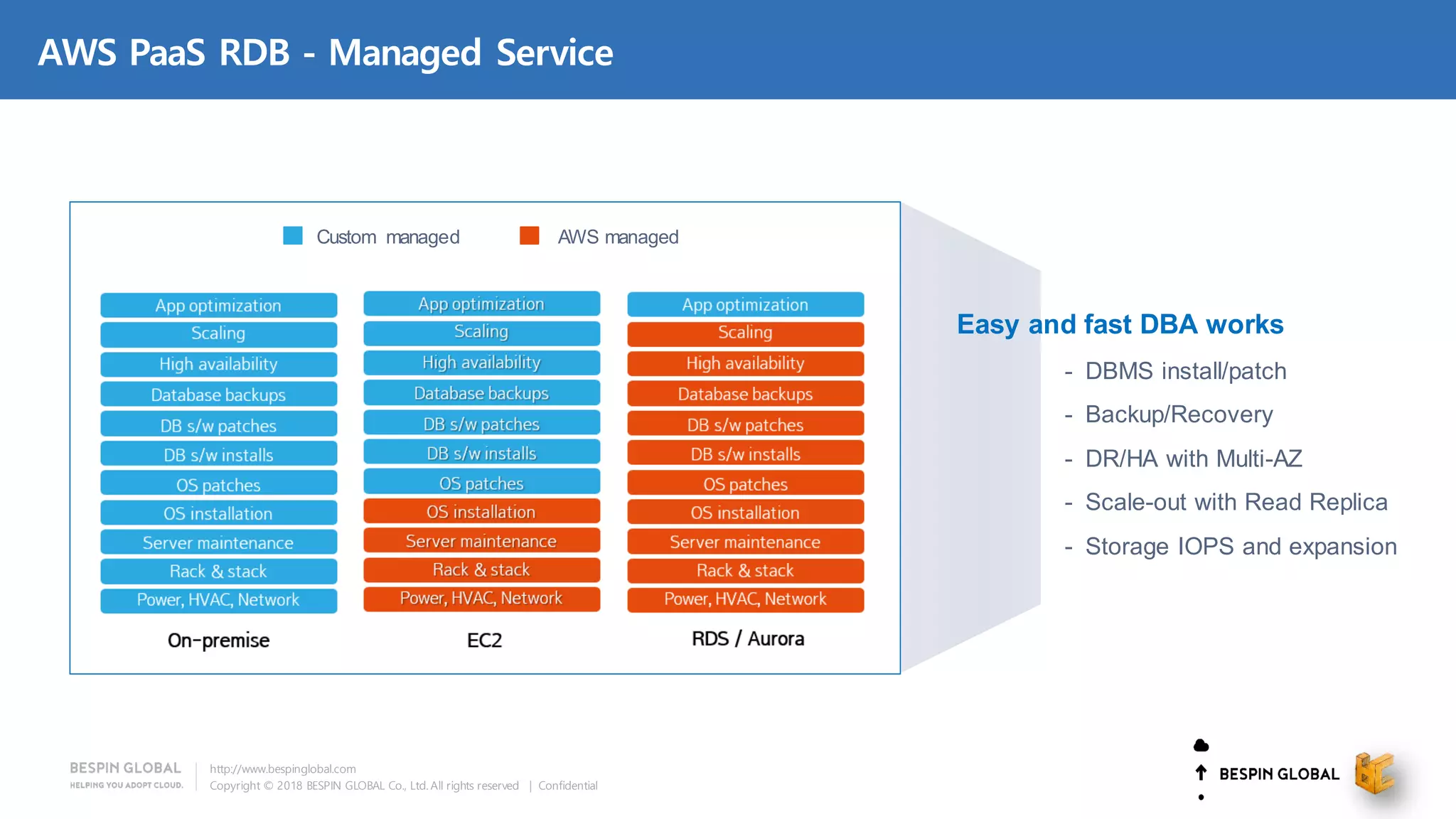

• AWS RDB PaaS service

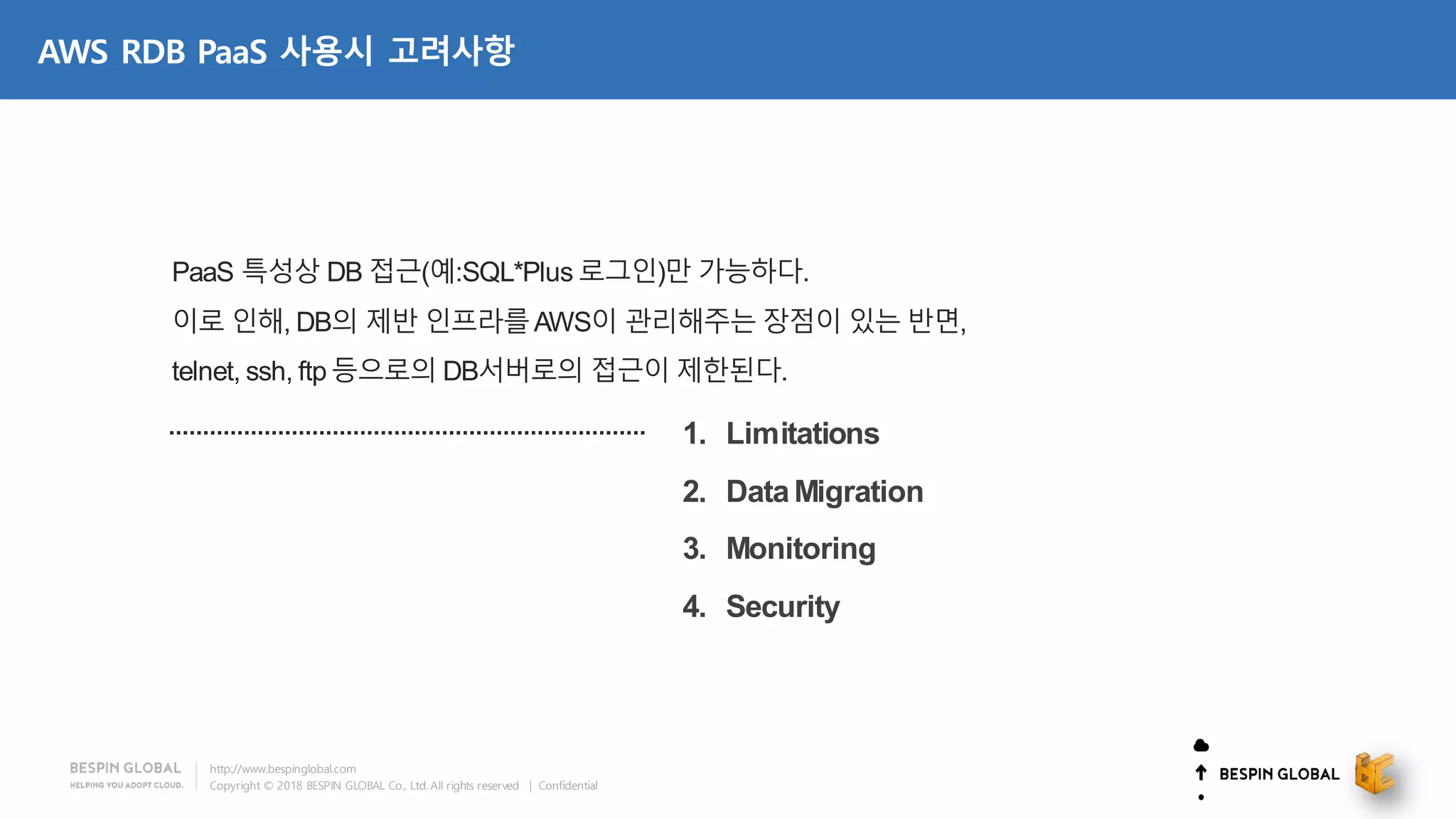

• Consideration of RDB PaaS

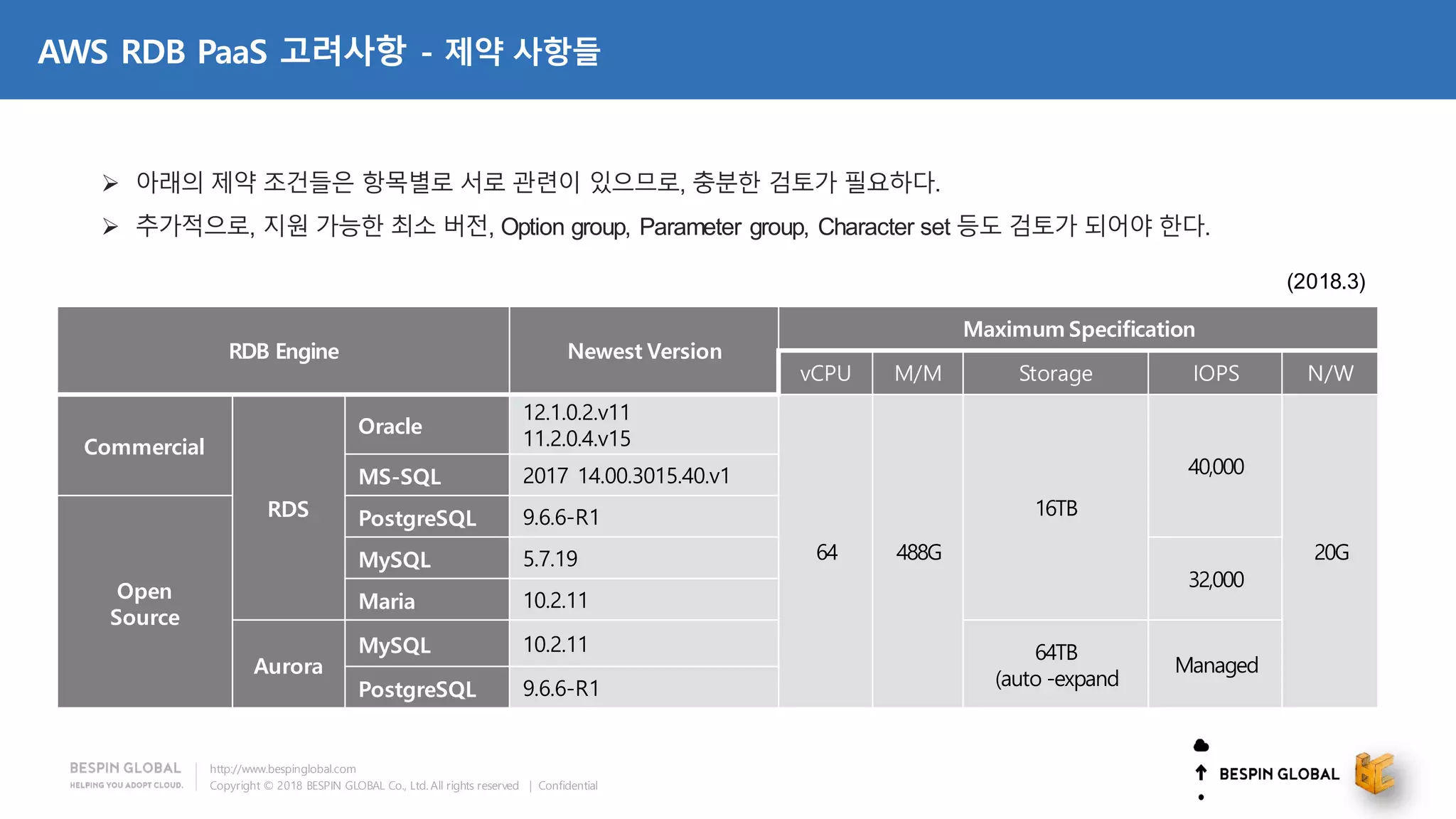

✓ Limitation

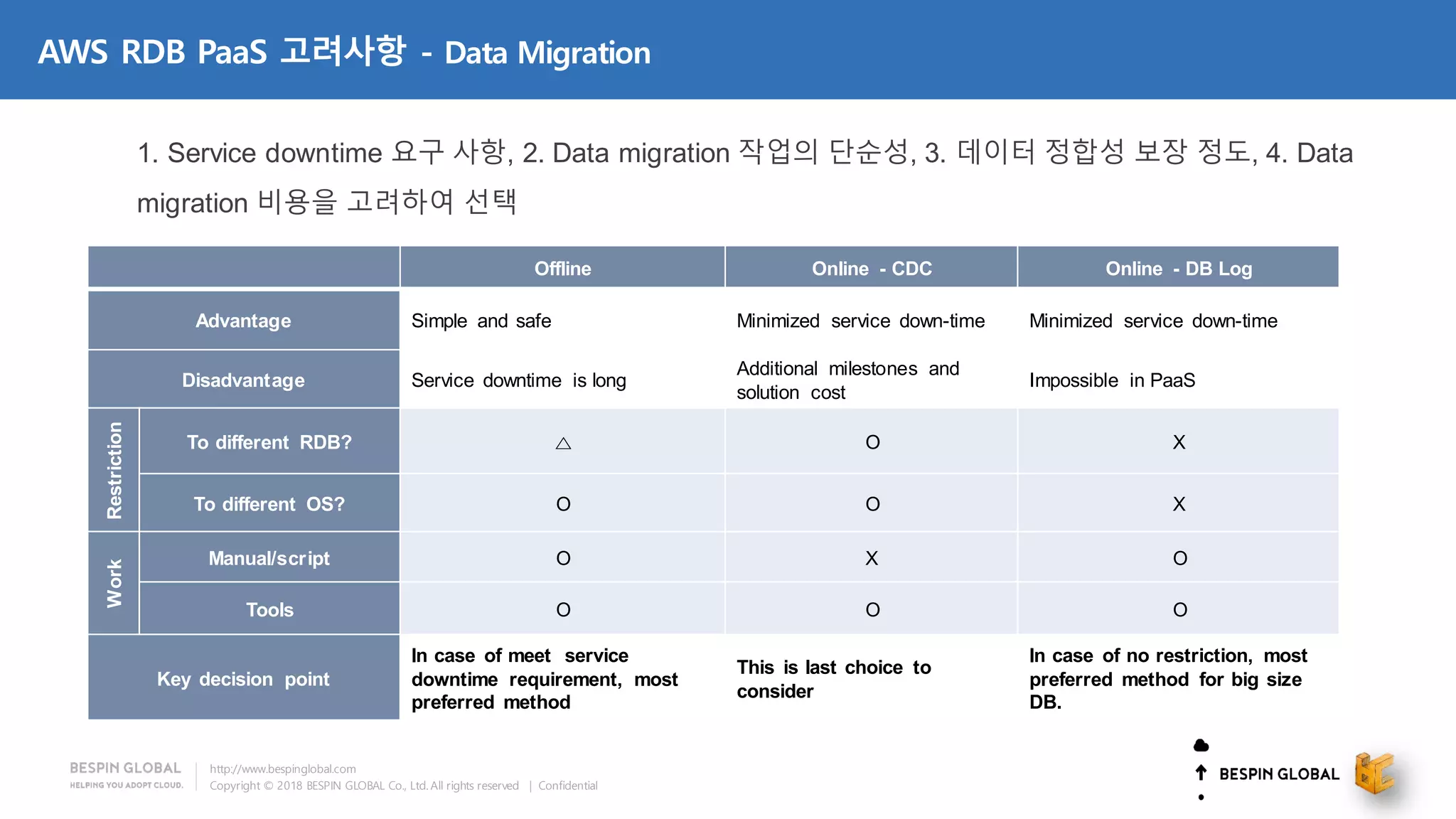

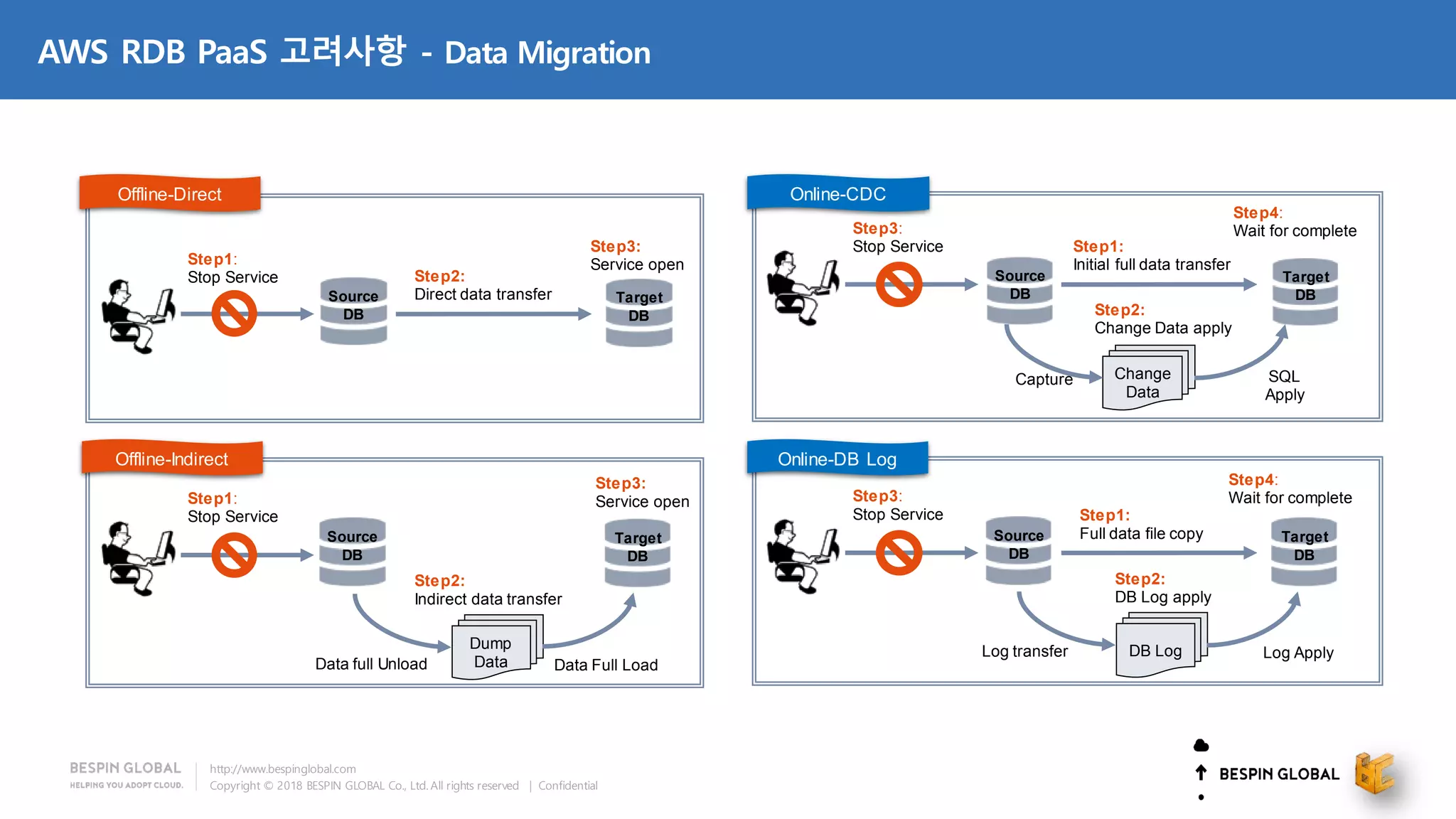

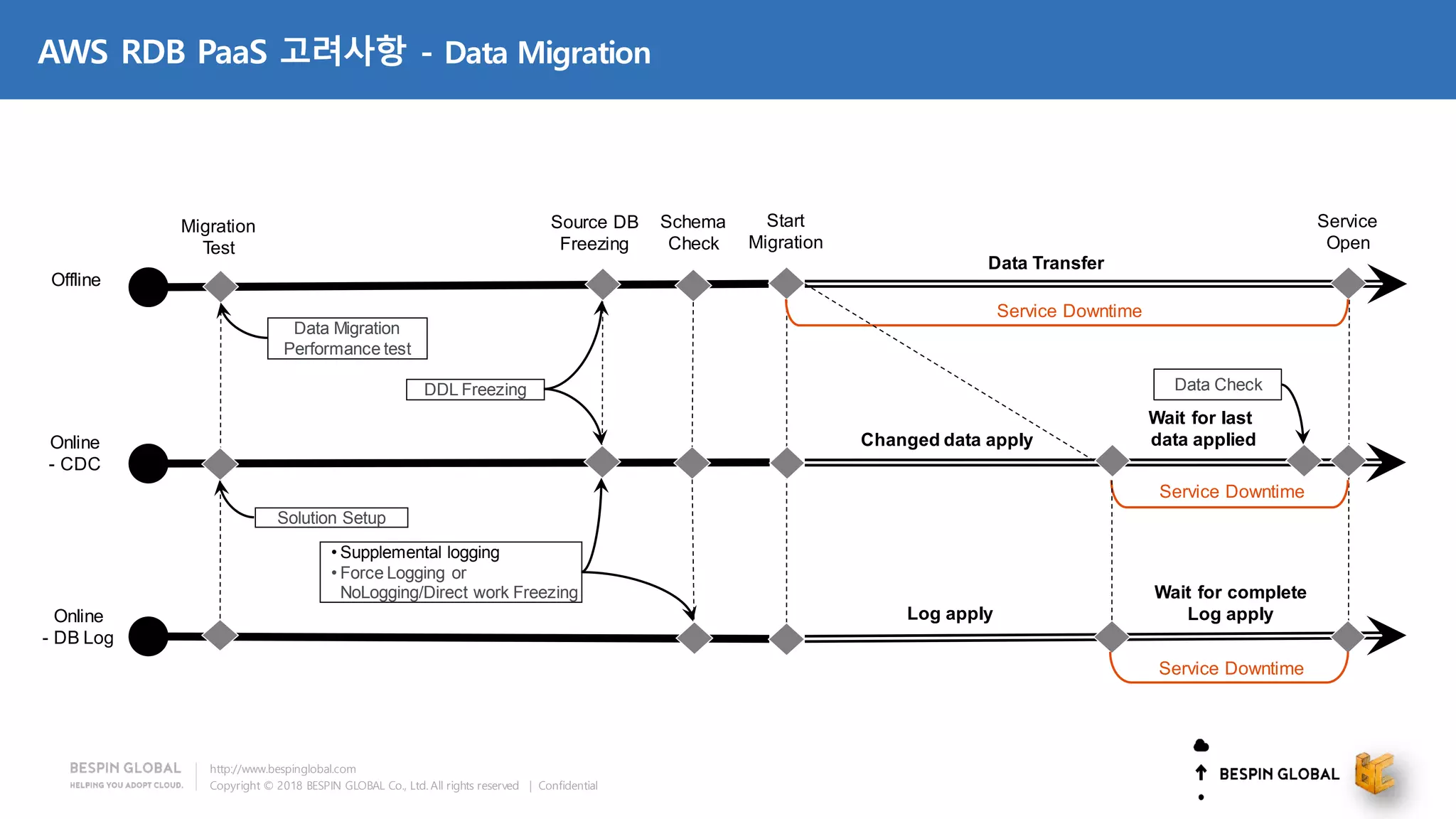

✓ Data migration

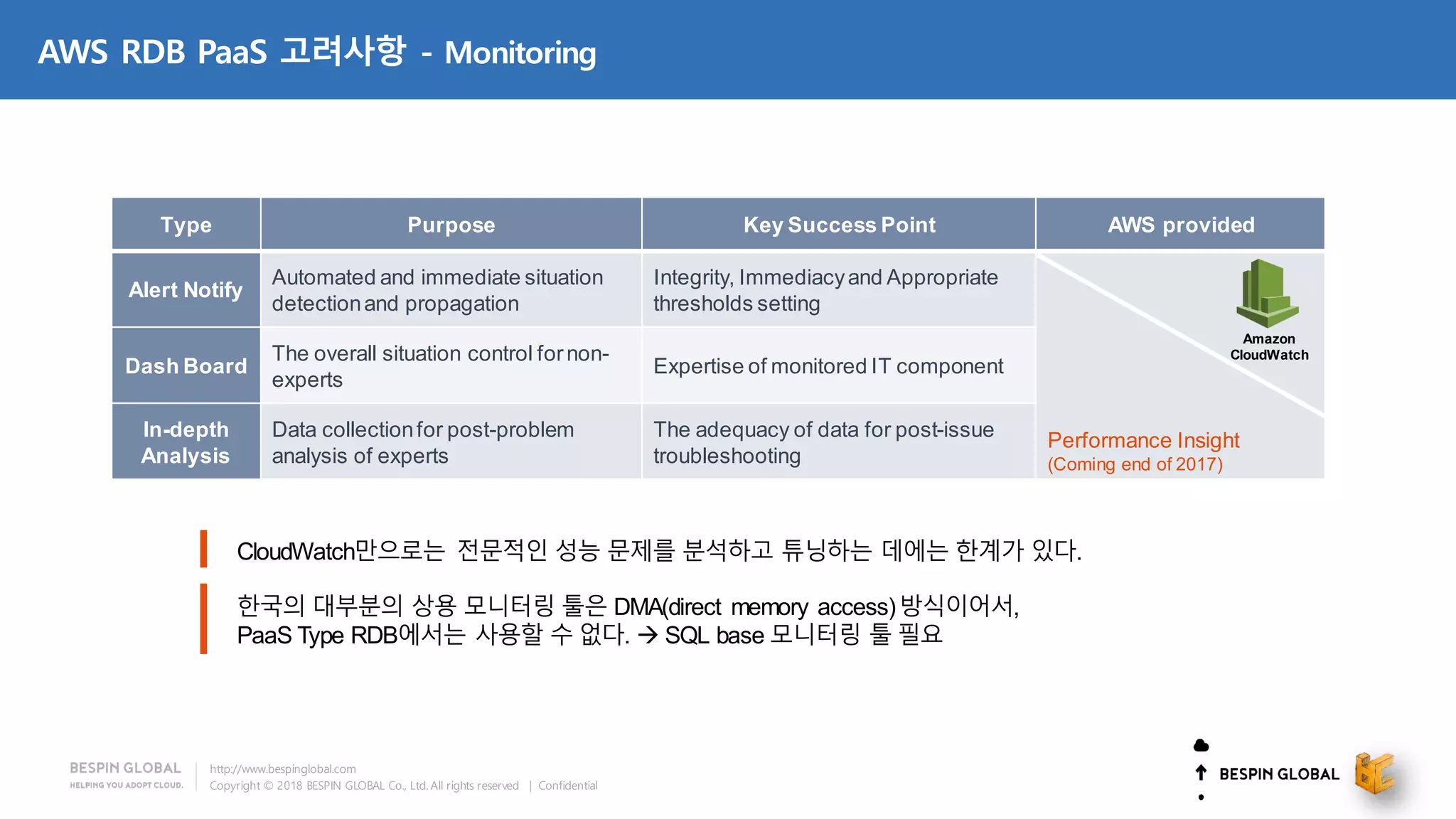

✓ DB monitoring

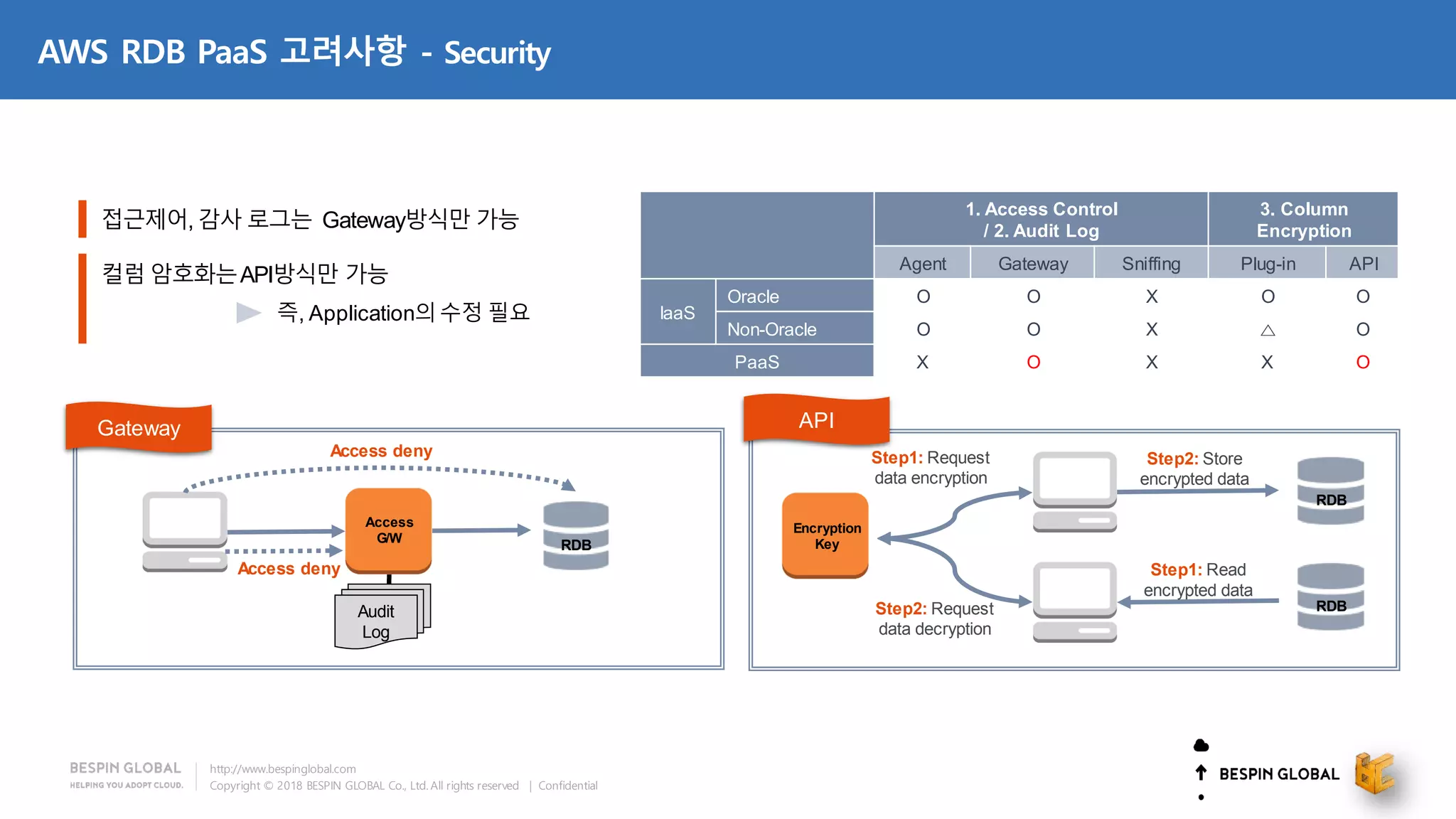

✓ DB security

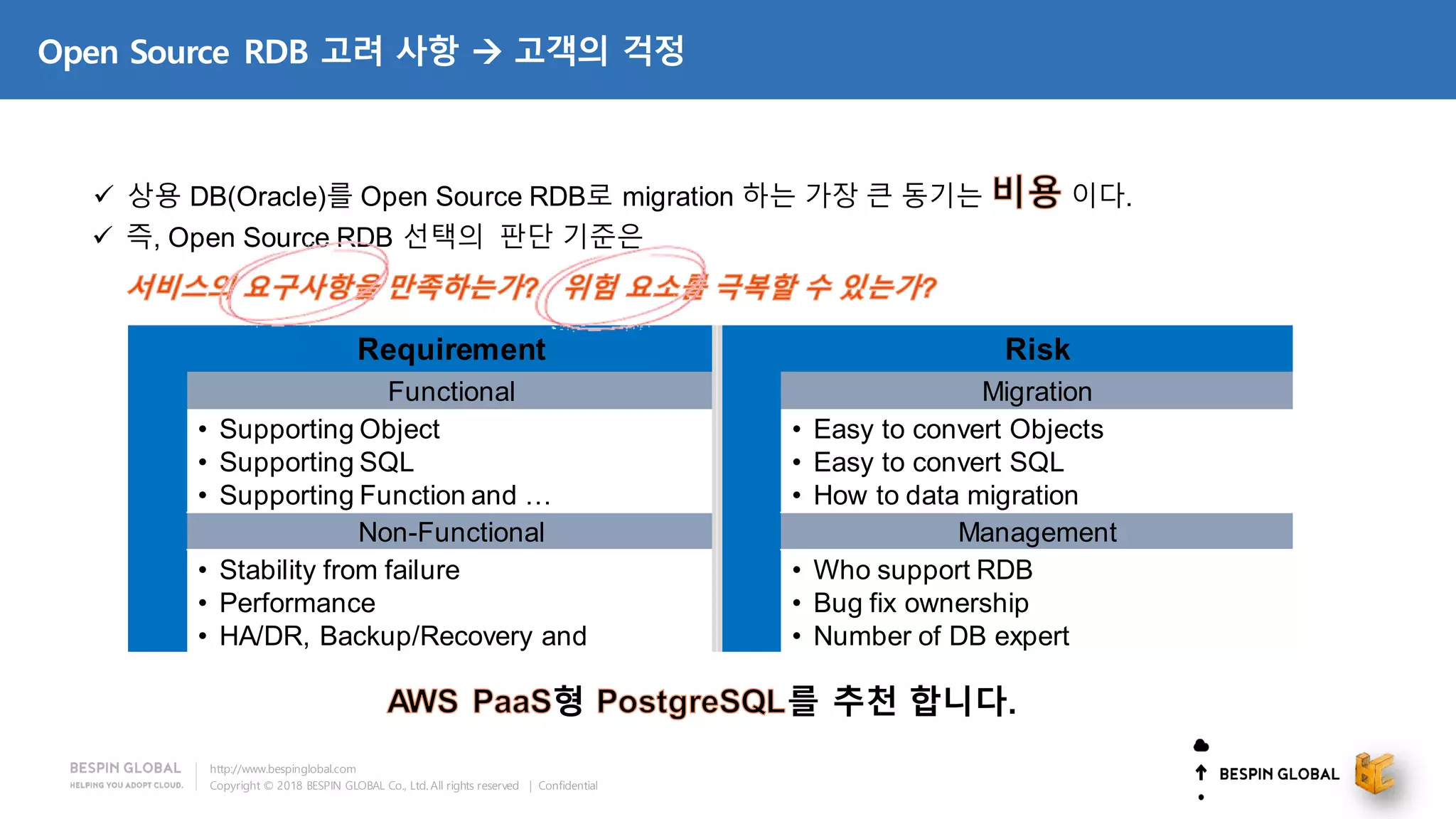

• Consideration of Open source RDB

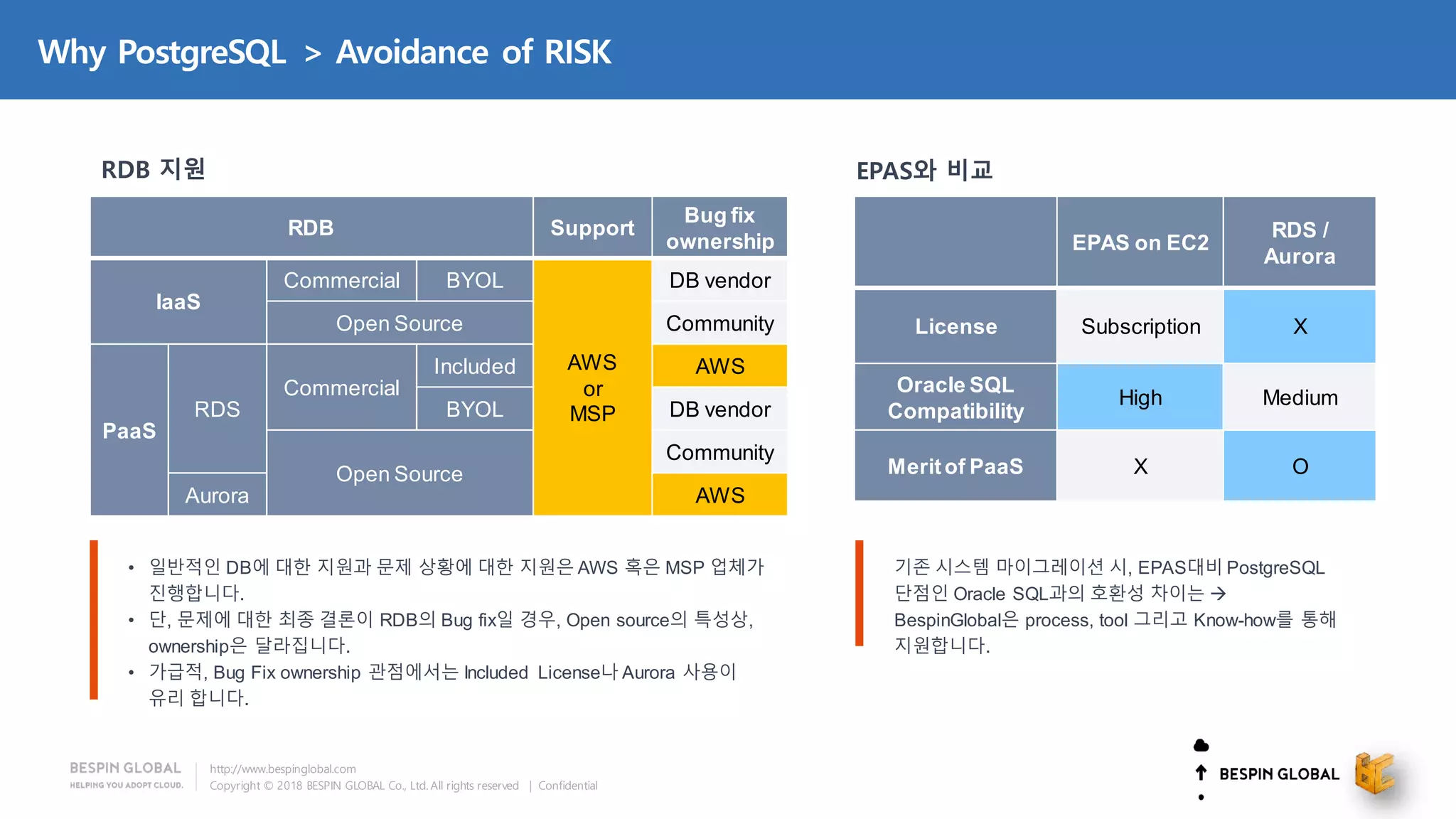

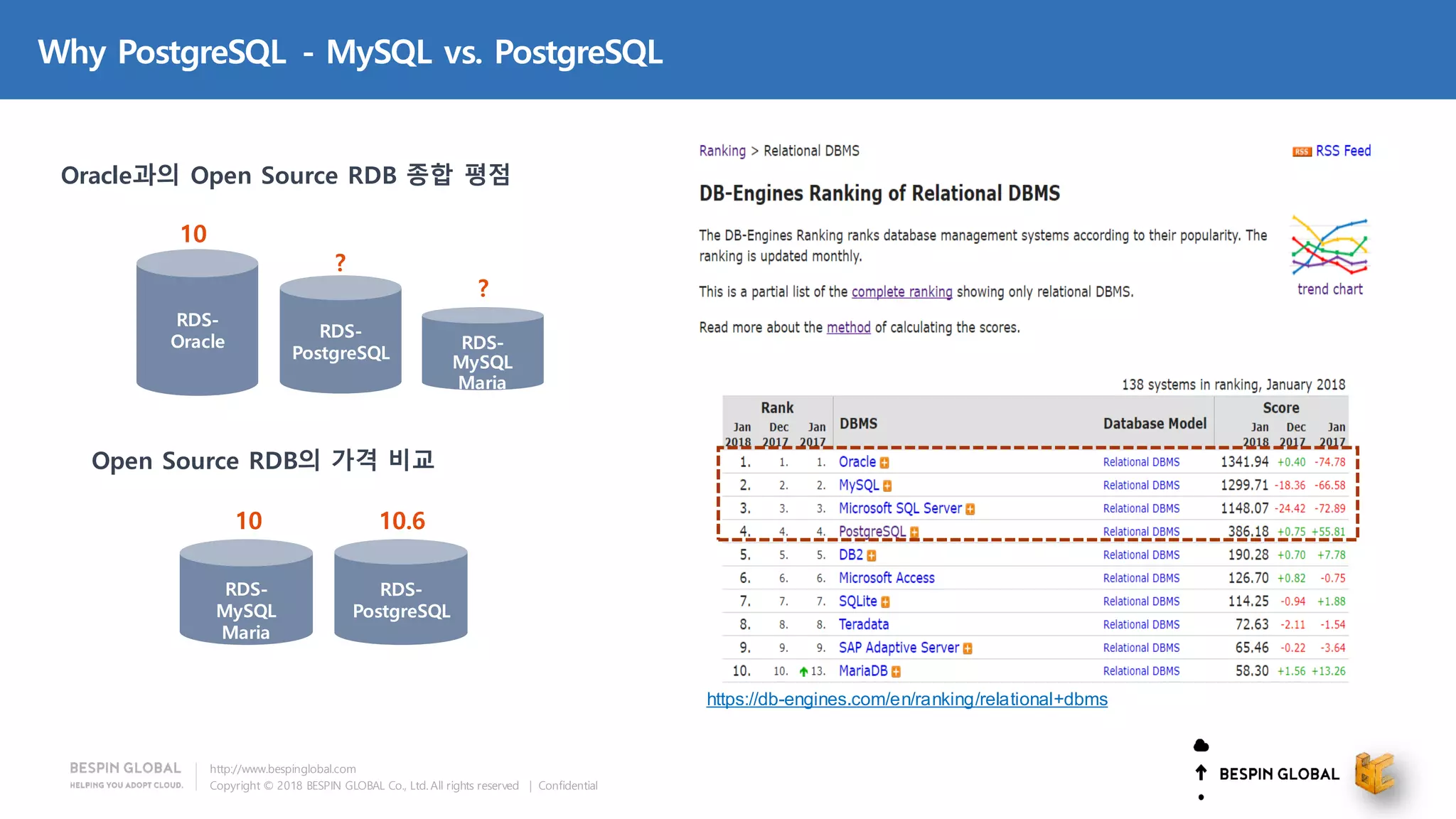

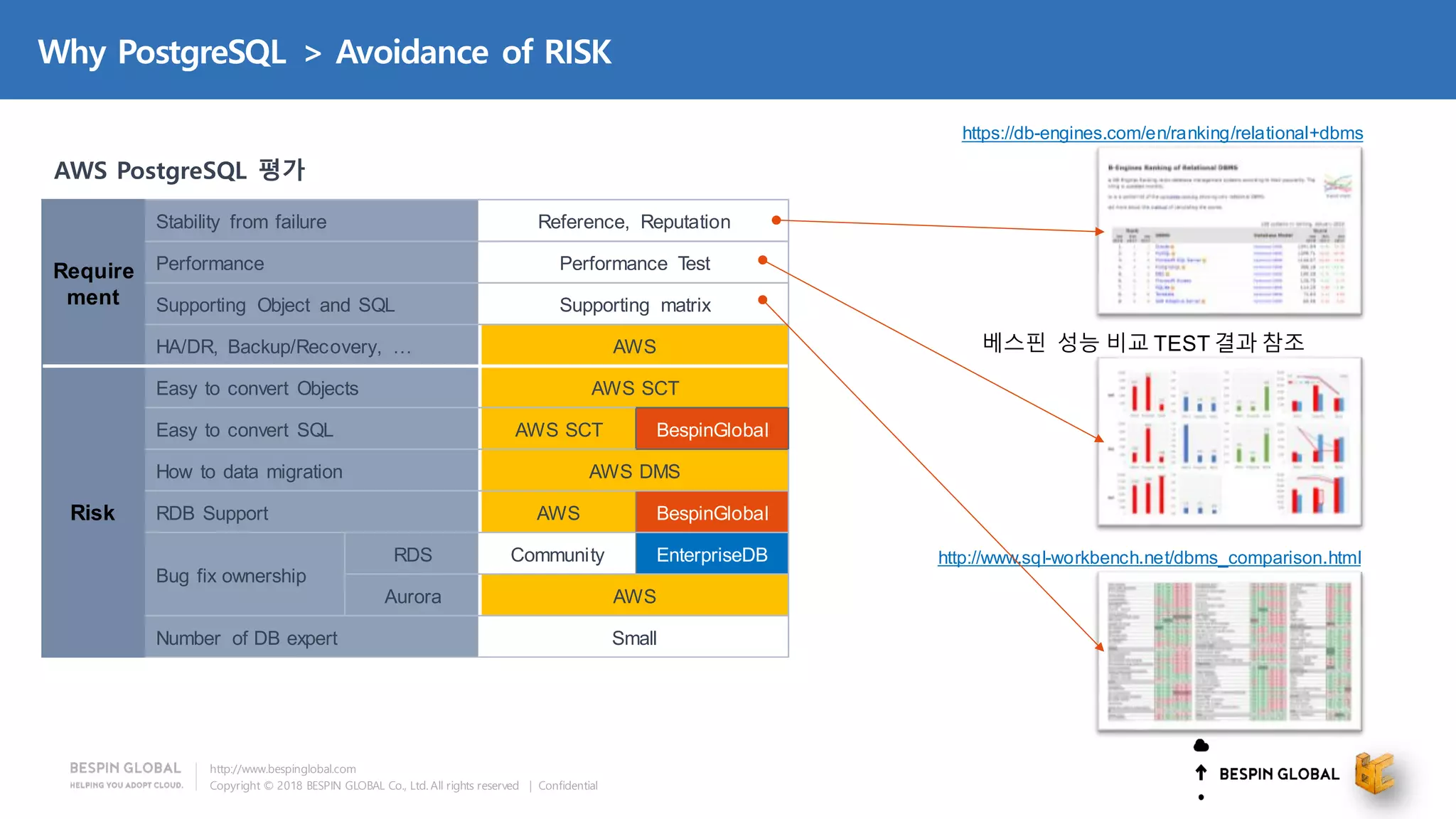

• Why AWS PostgreSQL

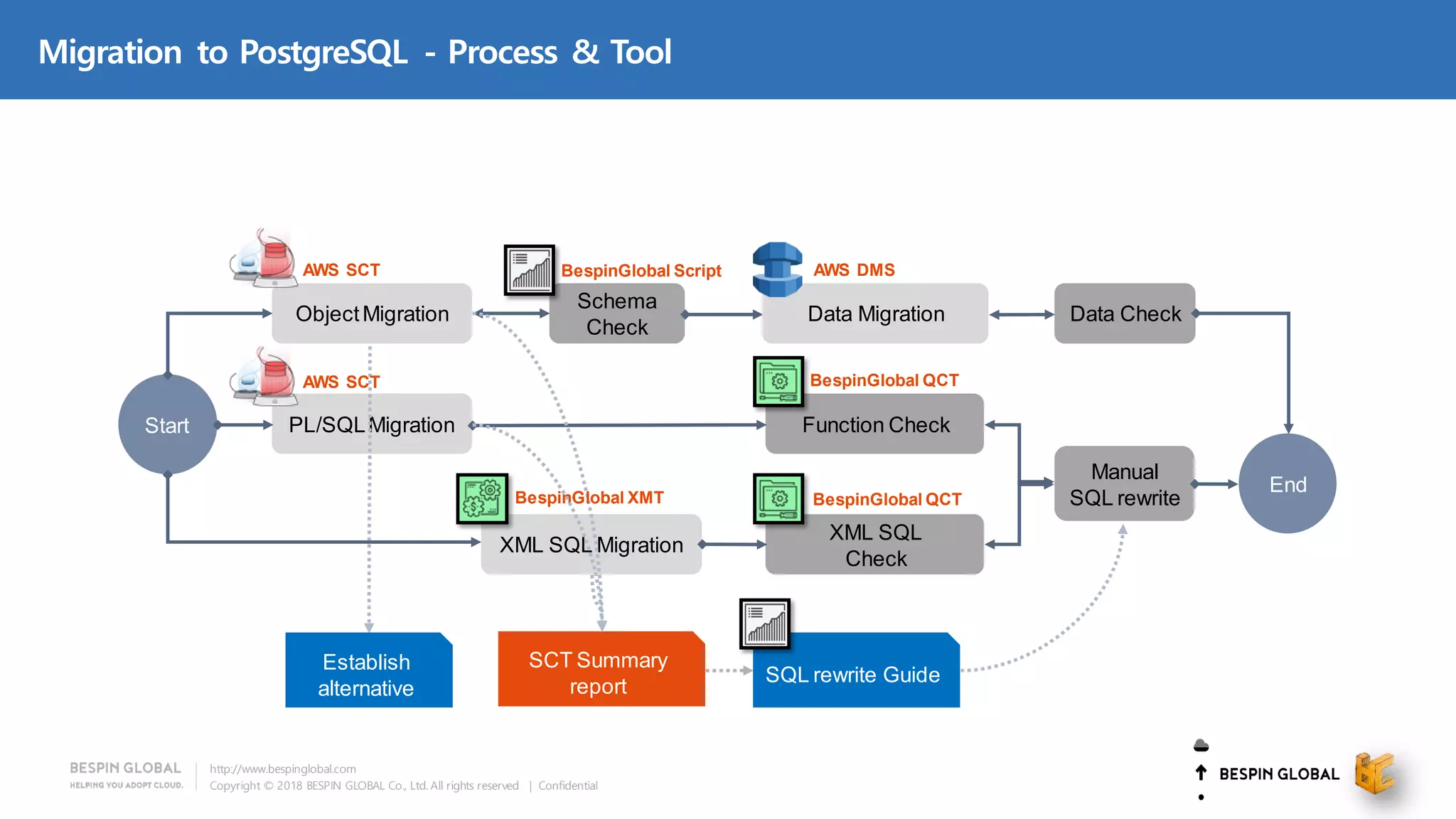

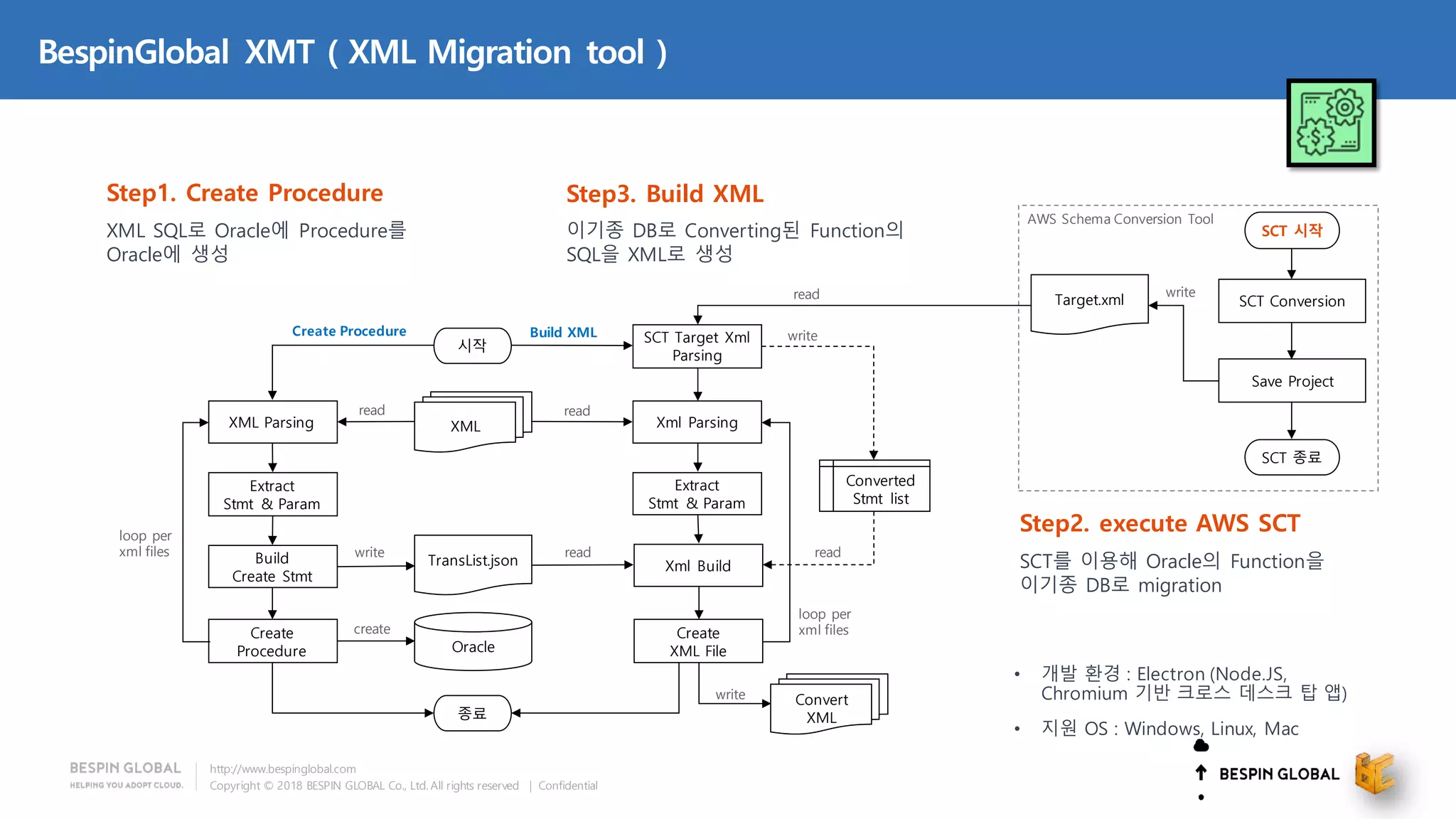

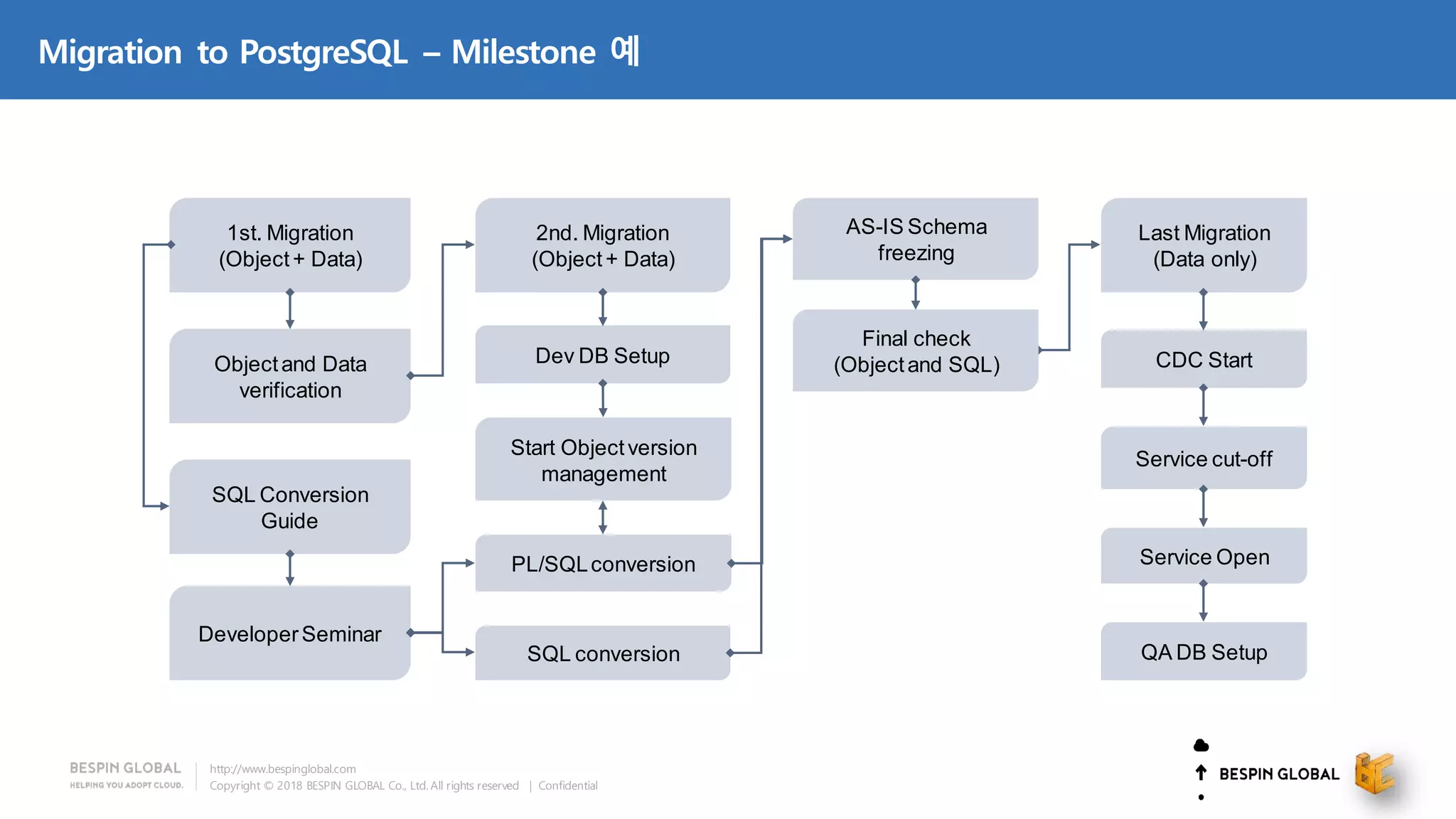

• Process & Tool of Open Source RDB migration
RDB DW NoSQL Cache Stream
Block
Storage
Object
Storage
RDB DW NoSQL
RDB
Open
Source
RDB
1.
2.
3.
4.

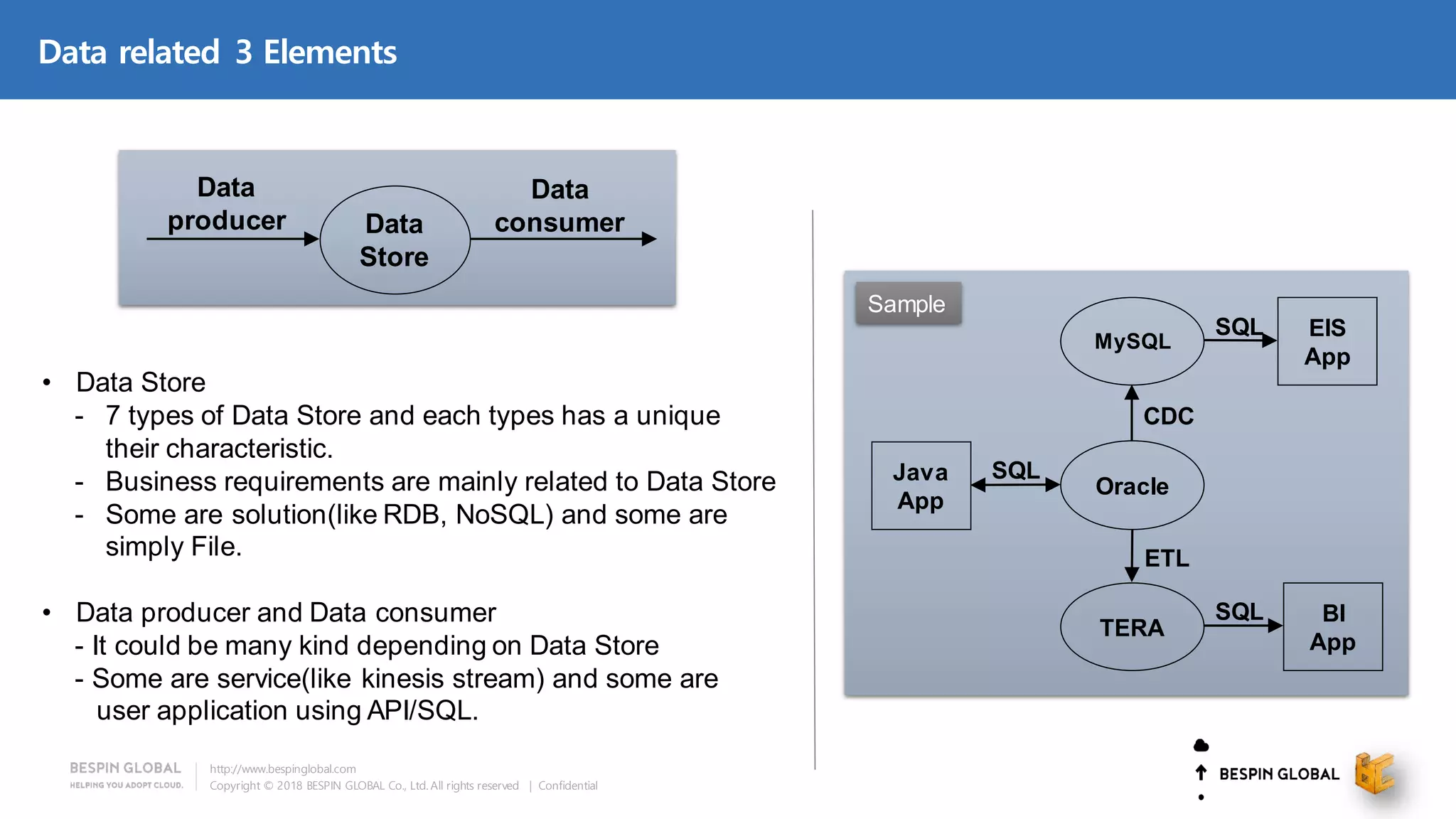

Data related 3 Elements
Data
Store
Data
producer
Data
consumer
• Data Store
- 7 types of Data Store and each types has a unique
their characteristic.
- Business requirements are mainly related to Data Store
- Some are solution(like RDB, NoSQL) and some are
simply File.
• Data producer and Data consumer
- It could be many kind depending on Data Store
- Some are service(like kinesis stream) and some are
user application using API/SQL.
Oracle
SQL
TERA
CDC
ETL
MySQL
Java
App
BI
App
SQL
EIS
App
SQL
Sample

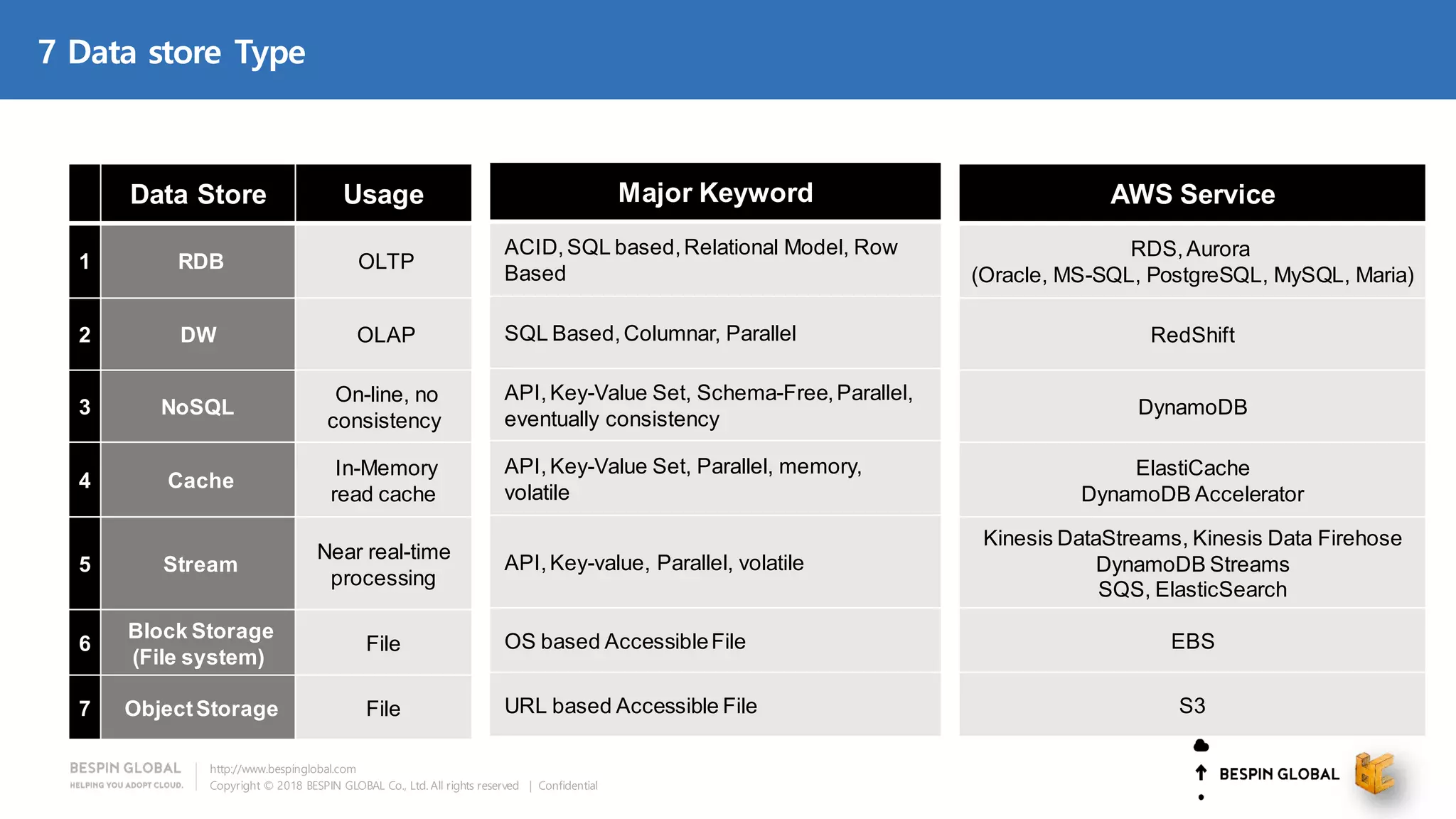

7 Data store Type
Data Store Usage
1 RDB OLTP
2 DW OLAP
3 NoSQL
On-line, no
consistency
4 Cache
In-Memory
read cache
5 Stream
Near real-time
processing
6
Block Storage
(File system)
File
7 ObjectStorage File
AWS Service
RDS,Aurora
(Oracle, MS-SQL, PostgreSQL, MySQL, Maria)
RedShift
DynamoDB
ElastiCache
DynamoDB Accelerator
Kinesis DataStreams, Kinesis Data Firehose
DynamoDB Streams
SQS, ElasticSearch
EBS
S3
Major Keyword
ACID,SQL based,Relational Model, Row
Based
SQL Based,Columnar, Parallel
API,Key-Value Set, Schema-Free,Parallel,
eventually consistency
API,Key-Value Set, Parallel, memory,
volatile
API,Key-value, Parallel, volatile
OS based AccessibleFile
URL based Accessible File

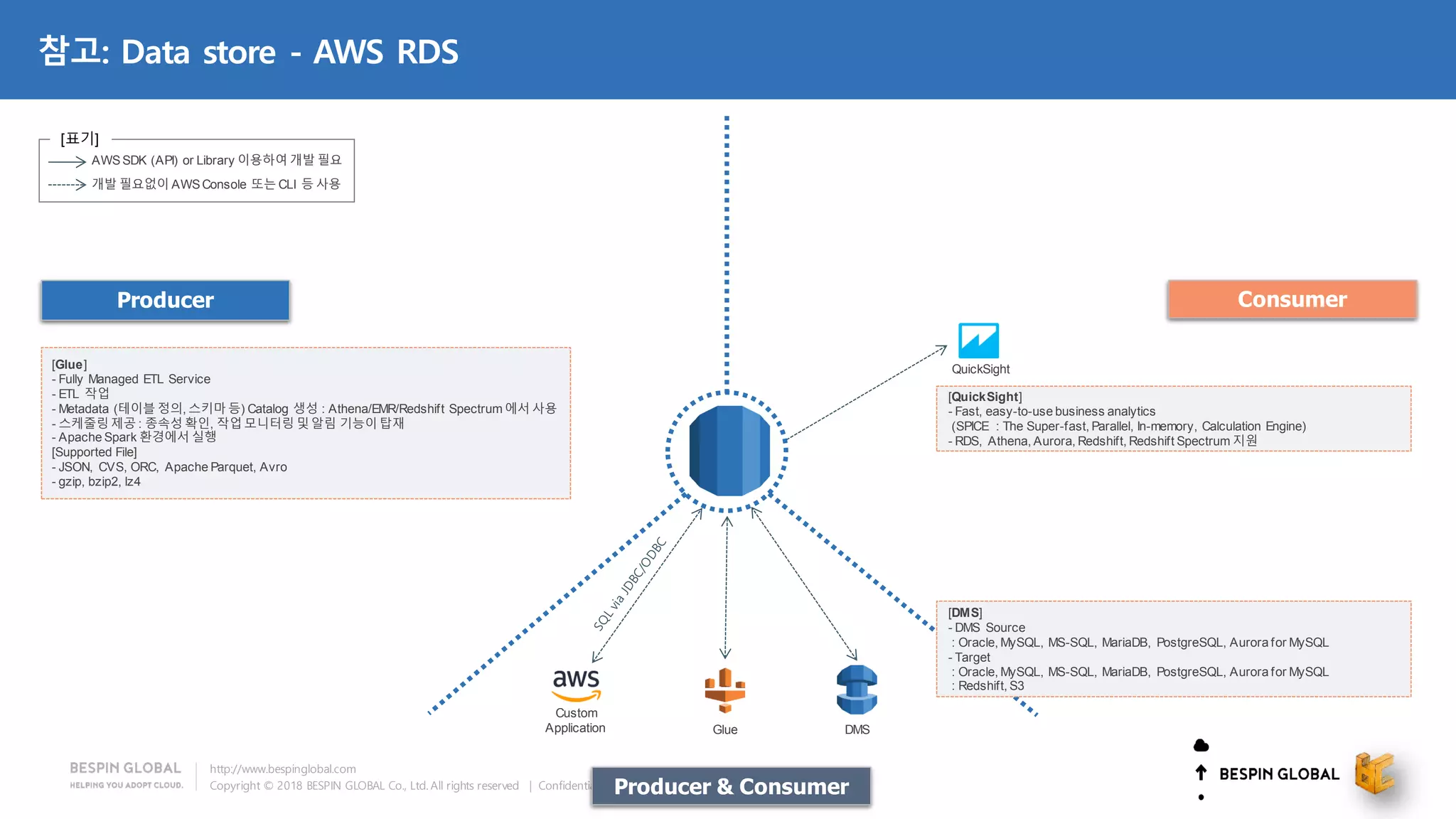

참고: Data store - AWS RDS
Custom
Application Glue
QuickSight
DMS
Producer Consumer
Producer & Consumer
AWSSDK (API) or Library 이용하여 개발 필요
개발 필요없이 AWSConsole 또는 CLI 등 사용
[표기]
[QuickSight]
- Fast, easy-to-use business analytics
(SPICE : The Super-fast, Parallel, In-memory, Calculation Engine)
- RDS, Athena, Aurora, Redshift, Redshift Spectrum 지원
[Glue]
- Fully Managed ETL Service
- ETL 작업
- Metadata (테이블 정의, 스키마 등) Catalog 생성 : Athena/EMR/Redshift Spectrum 에서 사용
- 스케줄링 제공 : 종속성 확인, 작업 모니터링 및 알림 기능이 탑재
- Apache Spark 환경에서 실행
[Supported File]
- JSON, CVS, ORC, Apache Parquet, Avro
- gzip, bzip2, lz4
[DMS]
- DMS Source
: Oracle, MySQL, MS-SQL, MariaDB, PostgreSQL, Aurora for MySQL
- Target
: Oracle, MySQL, MS-SQL, MariaDB, PostgreSQL, Aurora for MySQL
: Redshift, S3

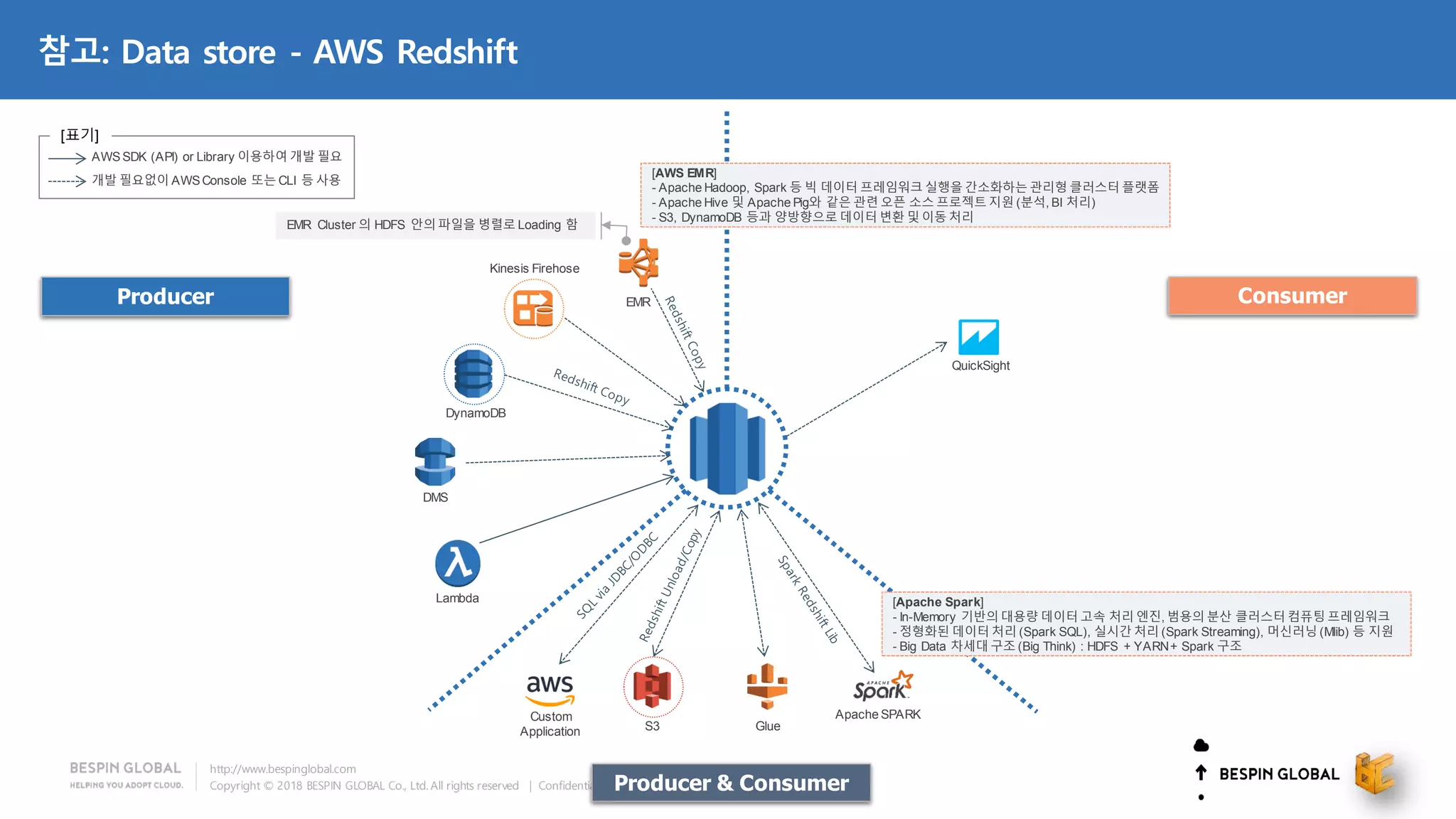

참고: Data store - AWS Redshift
S3
Apache SPARK
Glue
DMS
EMR
DynamoDB
Lambda
Kinesis Firehose
Producer Consumer
Producer & Consumer
Custom
Application
EMR Cluster 의 HDFS 안의 파일을 병렬로 Loading 함
[표기]
QuickSight
[Apache Spark]
- In-Memory 기반의 대용량 데이터 고속 처리 엔진, 범용의 분산 클러스터 컴퓨팅 프레임워크
- 정형화된 데이터 처리 (Spark SQL), 실시간 처리 (Spark Streaming), 머신러닝 (Mlib) 등 지원
- Big Data 차세대 구조 (Big Think) : HDFS + YARN+ Spark 구조
[AWS EMR]
- Apache Hadoop, Spark 등 빅 데이터 프레임워크 실행을 간소화하는 관리형 클러스터 플랫폼
- Apache Hive 및 Apache Pig와 같은 관련 오픈 소스 프로젝트 지원 (분석, BI 처리)
- S3, DynamoDB 등과 양방향으로 데이터 변환 및 이동 처리

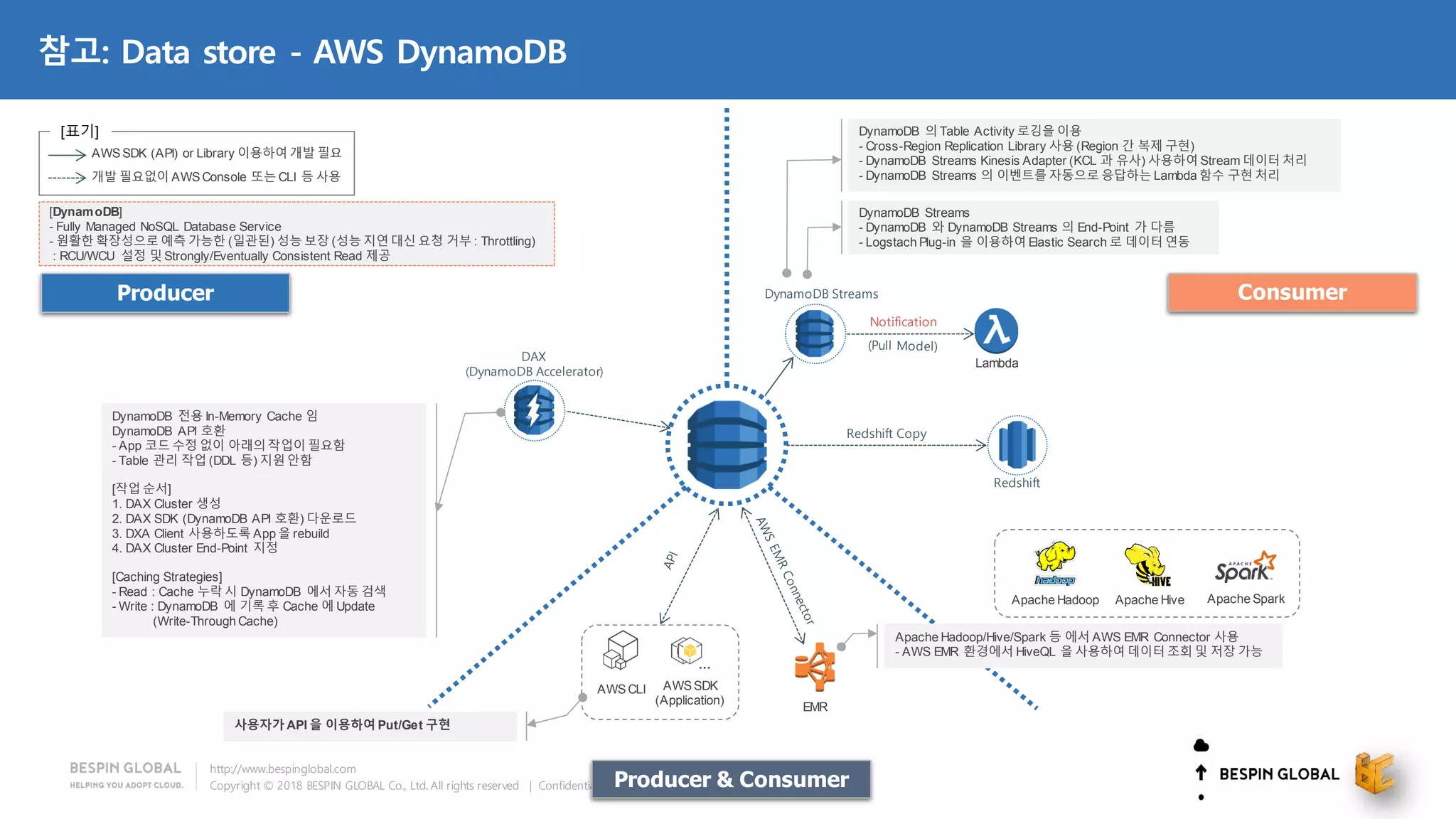

참고: Data store - AWS DynamoDB
AWS CLI
…
AWS SDK
(Application)
Apache Hadoop Apache Hive Apache Spark
EMR
Redshift
Redshift Copy
DynamoDB Streams
DynamoDB 의 Table Activity 로깅을 이용
- Cross-Region Replication Library 사용 (Region 간 복제 구현)
- DynamoDB Streams Kinesis Adapter (KCL 과 유사) 사용하여 Stream 데이터 처리
- DynamoDB Streams 의 이벤트를 자동으로 응답하는 Lambda 함수 구현 처리
DAX
(DynamoDB Accelerator)
사용자가 API 을 이용하여 Put/Get 구현
DynamoDB 전용 In-Memory Cache 임
DynamoDB API 호환
- App 코드 수정 없이 아래의 작업이 필요함
- Table 관리 작업 (DDL 등) 지원 안함
[작업 순서]
1. DAX Cluster 생성
2. DAX SDK (DynamoDB API 호환) 다운로드
3. DXA Client 사용하도록 App 을 rebuild
4. DAX Cluster End-Point 지정
[Caching Strategies]
- Read : Cache 누락 시 DynamoDB 에서 자동 검색
- Write : DynamoDB 에 기록 후 Cache 에 Update
(Write-Through Cache)
Lambda
Notification
Producer Consumer
Producer & Consumer
DynamoDB Streams
- DynamoDB 와 DynamoDB Streams 의 End-Point 가 다름
- Logstach Plug-in 을 이용하여 Elastic Search 로 데이터 연동
Apache Hadoop/Hive/Spark 등 에서 AWS EMR Connector 사용
- AWS EMR 환경에서 HiveQL 을 사용하여 데이터 조회 및 저장 가능
개발 필요없이 AWS Console 또는 CLI 등 사용
[표기]
[DynamoDB]
- Fully Managed NoSQL Database Service
- 원활한 확장성으로 예측 가능한 (일관된) 성능 보장 (성능 지연 대신 요청 거부 : Throttling)
: RCU/WCU 설정 및 Strongly/Eventually Consistent Read 제공

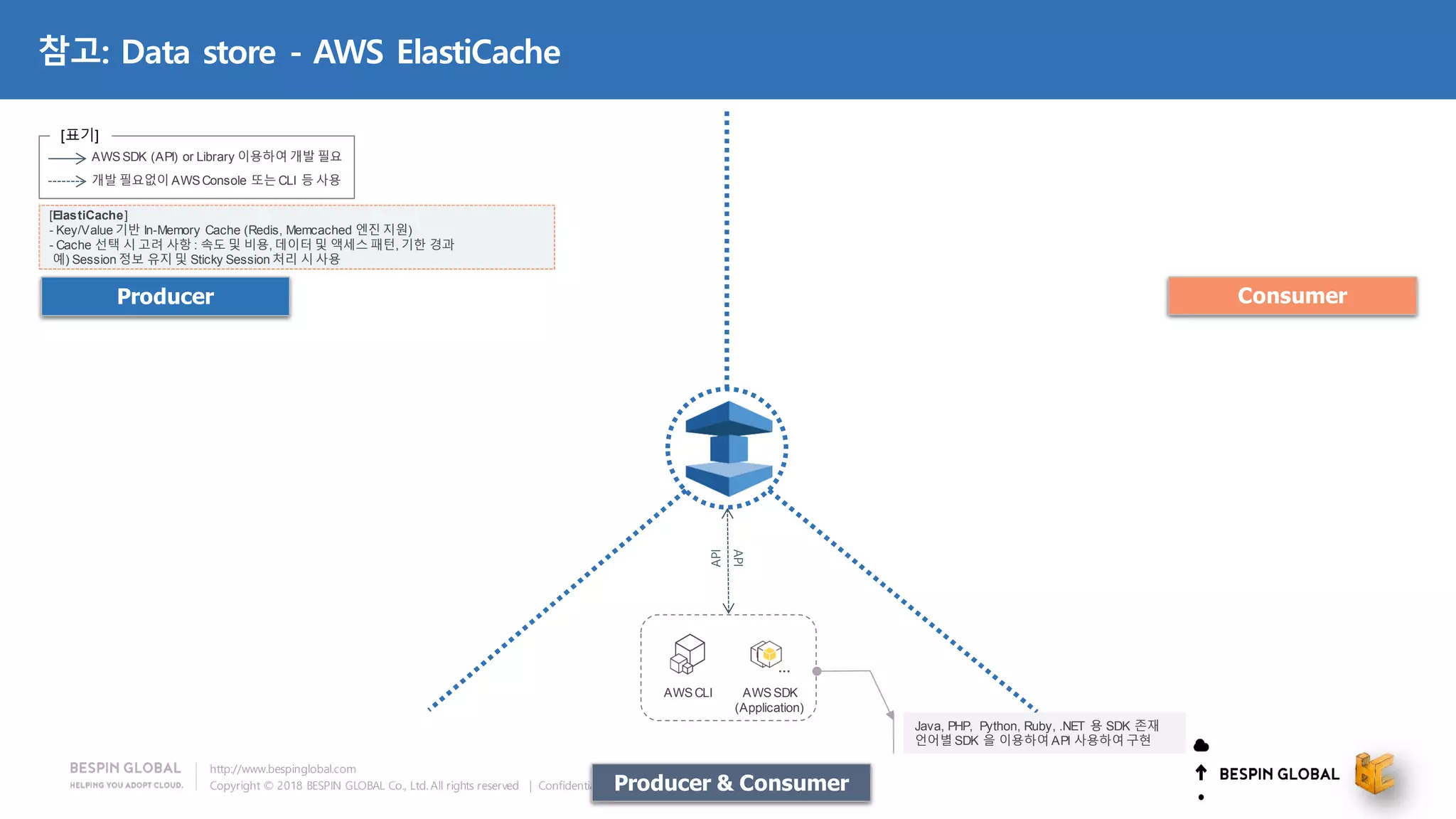

참고: Data store - AWS ElastiCache
AWS CLI
…
AWS SDK
(Application)
API
Java, PHP, Python, Ruby, .NET 용 SDK 존재
언어별 SDK 을 이용하여 API 사용하여 구현
API
Producer Consumer
Producer & Consumer
[표기]
[ElastiCache]
- Key/Value 기반 In-Memory Cache (Redis, Memcached 엔진 지원)
- Cache 선택 시 고려 사항 : 속도 및 비용, 데이터 및 액세스 패턴, 기한 경과
예) Session 정보 유지 및 Sticky Session 처리 시 사용

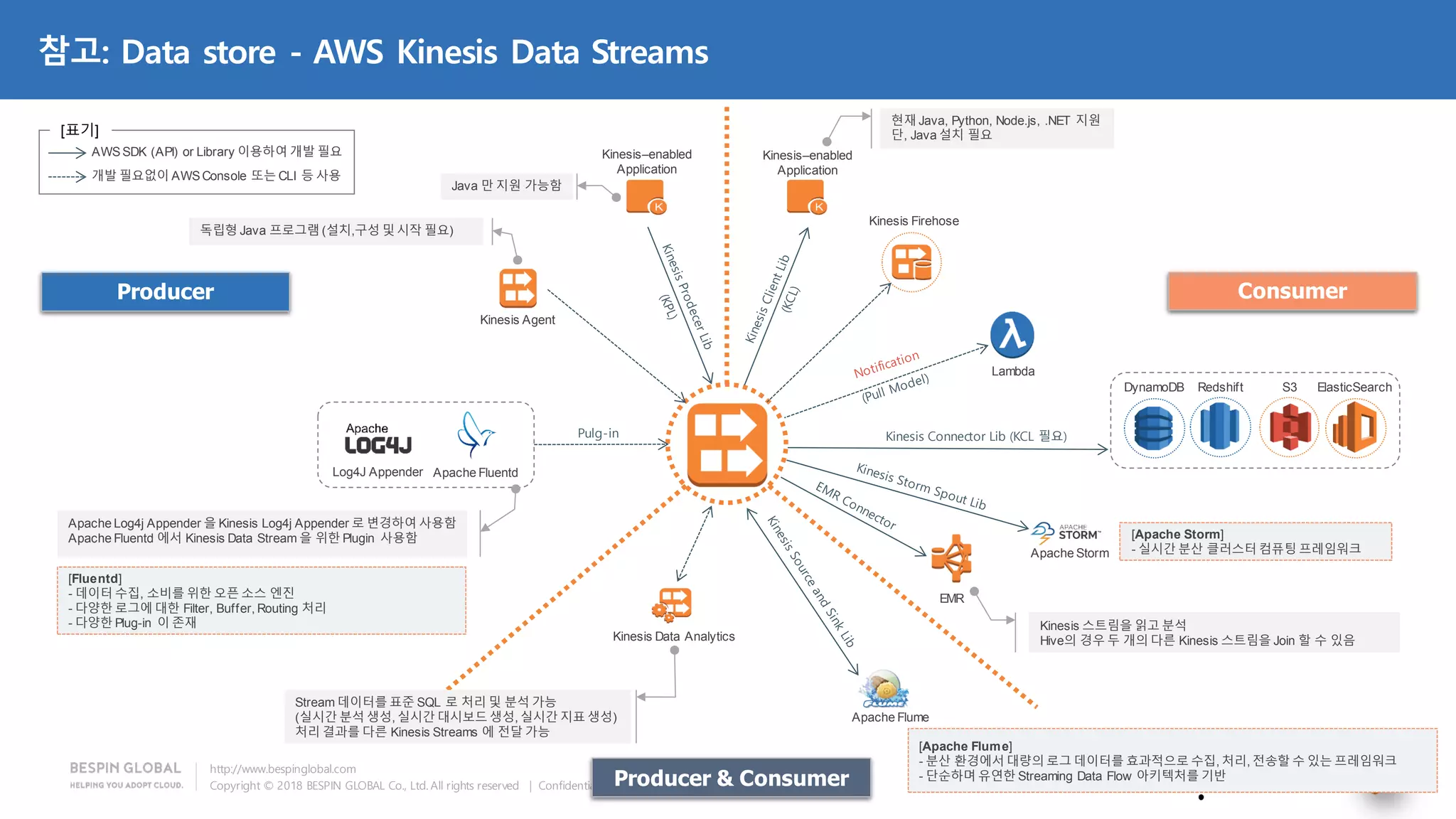

참고: Data store - AWS Kinesis Data Streams
Producer Consumer
Kinesis–enabled
Application
Kinesis–enabled
Application
Log4J Appender
Apache Flume
Apache Fluentd
Kinesis Agent
A
Kinesis Firehose
Lambda
EMR
Apache Storm
Producer & Consumer
Apache Log4j Appender 을 Kinesis Log4j Appender 로 변경하여 사용함
Apache Fluentd 에서 Kinesis Data Stream 을 위한 Plugin 사용함
Kinesis Connector Lib (KCL 필요)
DynamoDB Redshift S3 ElasticSearch
Kinesis Data Analytics
현재 Java, Python, Node.js, .NET 지원
단, Java 설치 필요
독립형 Java 프로그램 (설치,구성 및 시작 필요)
Java 만 지원 가능함
Stream 데이터를 표준 SQL 로 처리 및 분석 가능
(실시간 분석 생성, 실시간 대시보드 생성, 실시간 지표 생성)
처리 결과를 다른 Kinesis Streams 에 전달 가능
Kinesis 스트림을 읽고 분석
Hive의 경우 두 개의 다른 Kinesis 스트림을 Join 할 수 있음
[표기]
Pulg-in
[Fluentd]
- 데이터 수집, 소비를 위한 오픈 소스 엔진
- 다양한 로그에 대한 Filter, Buffer, Routing 처리
- 다양한 Plug-in 이 존재
[Apache Storm]
- 실시간 분산 클러스터 컴퓨팅 프레임워크
[Apache Flume]
- 분산 환경에서 대량의 로그 데이터를 효과적으로 수집, 처리, 전송할 수 있는 프레임워크
- 단순하며 유연한 Streaming Data Flow 아키텍처를 기반

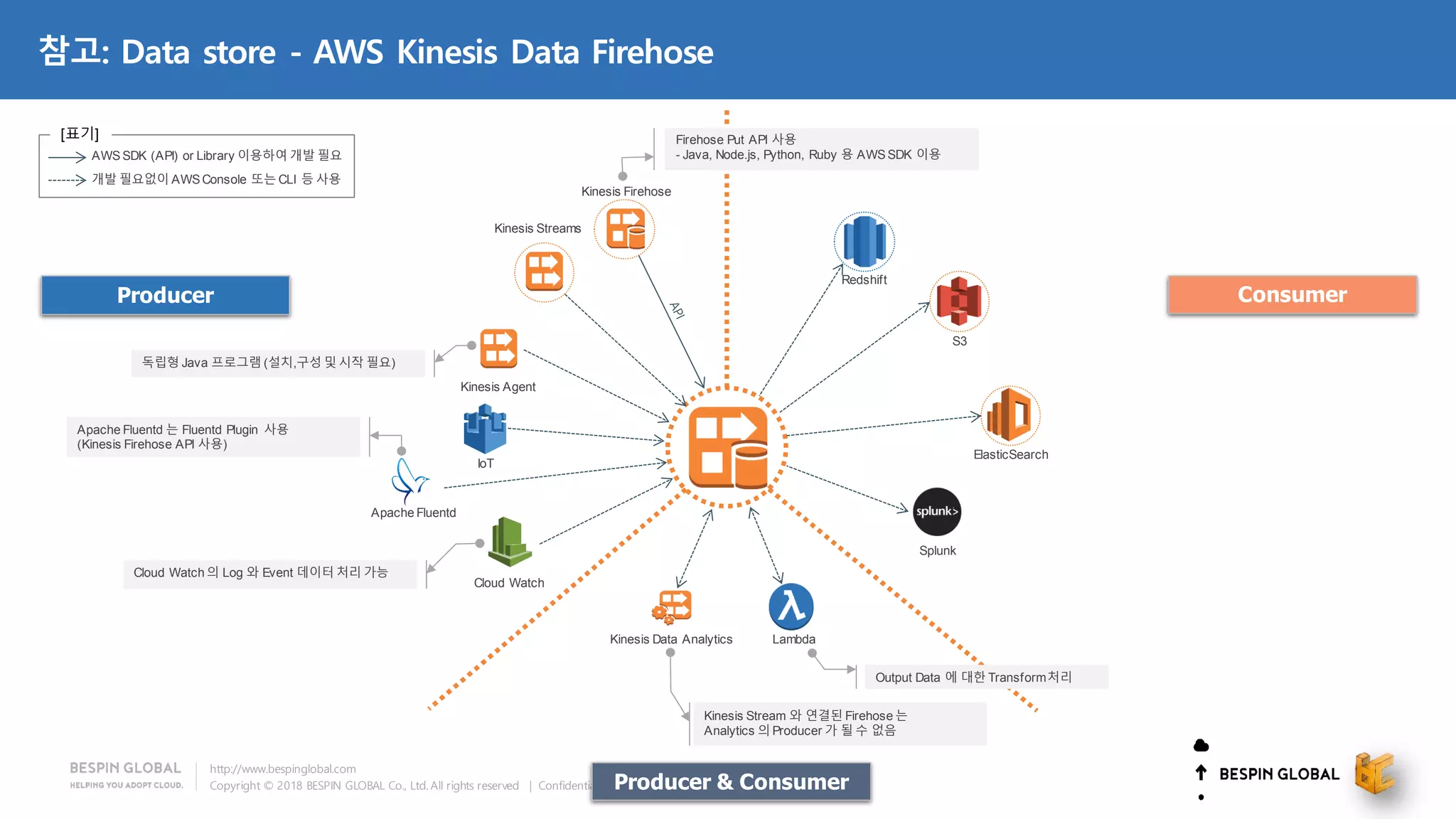

참고: Data store - AWS Kinesis Data Firehose
Kinesis Agent
A독립형 Java 프로그램 (설치,구성 및 시작 필요)
Kinesis Data Analytics
IoT
Redshift
S3
ElasticSearch
Splunk
Lambda
Cloud Watch
Cloud Watch 의 Log 와 Event 데이터 처리 가능
Producer Consumer
Producer & Consumer
Kinesis Streams
A
Kinesis Stream 와 연결된 Firehose 는
Analytics 의 Producer 가 될 수 없음
Firehose Put API 사용
- Java, Node.js, Python, Ruby 용 AWS SDK 이용
Apache Fluentd
Apache Fluentd 는 Fluentd Plugin 사용
(Kinesis Firehose API 사용)
Output Data 에 대한 Transform처리
Kinesis Firehose
AWS SDK (API) or Library 이용하여 개발 필요
[표기]

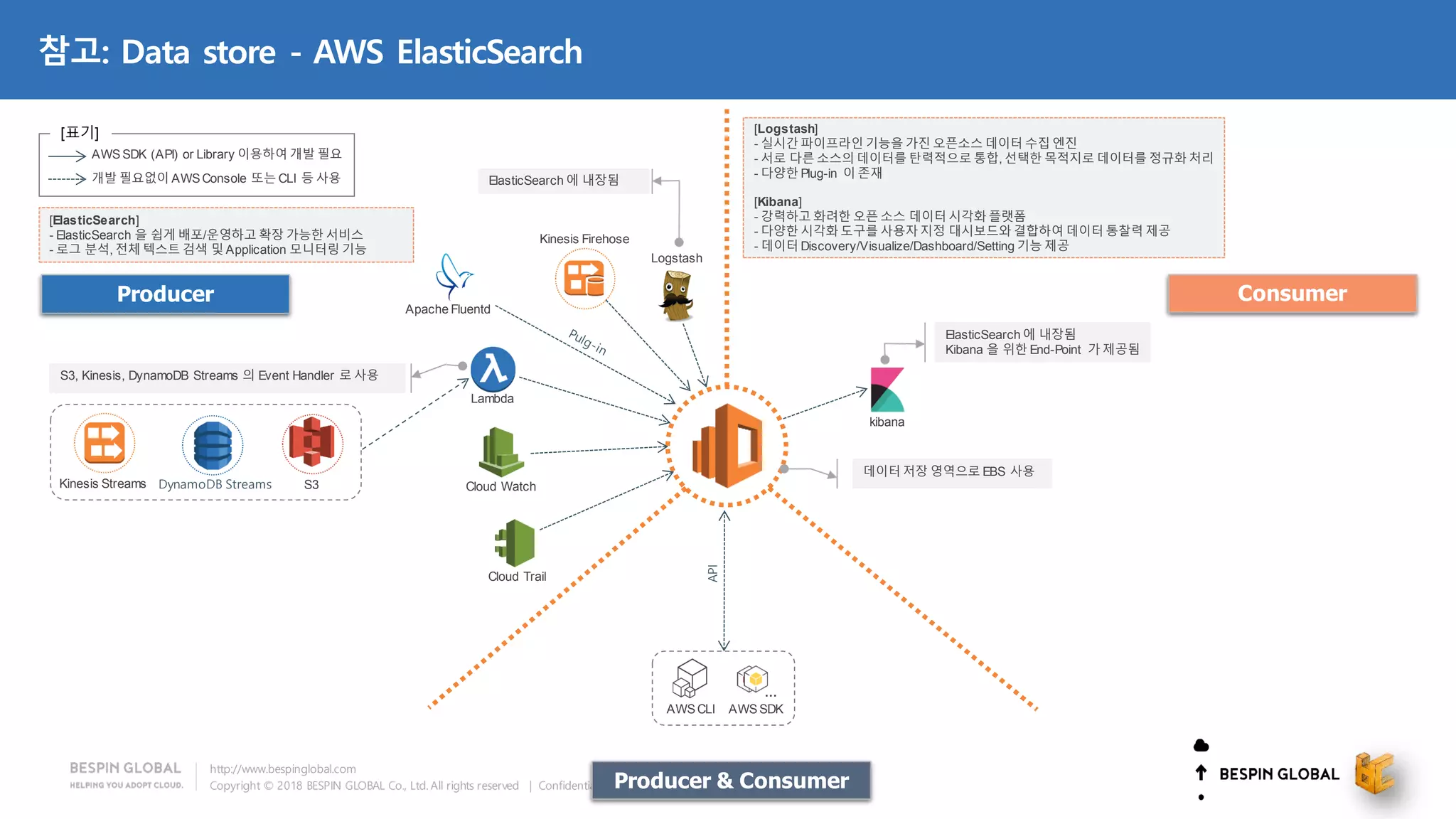

참고: Data store - AWS ElasticSearch
Lambda
S3Kinesis Streams
S3, Kinesis, DynamoDB Streams 의 Event Handler 로 사용
DynamoDB Streams Cloud Watch
Cloud Trail
kibana
데이터 저장 영역으로 EBS 사용
Kinesis Firehose
Logstash
ElasticSearch 에 내장됨
ElasticSearch 에 내장됨
Kibana 을 위한 End-Point 가 제공됨
Producer Consumer
Producer & Consumer
AWSCLI
…
AWS SDKAPI
[표기]
Apache Fluentd
[Logstash]
- 실시간 파이프라인 기능을 가진 오픈소스 데이터 수집 엔진
- 서로 다른 소스의 데이터를 탄력적으로 통합, 선택한 목적지로 데이터를 정규화 처리
- 다양한 Plug-in 이 존재
[Kibana]
- 강력하고 화려한 오픈 소스 데이터 시각화 플랫폼
- 다양한 시각화 도구를 사용자 지정 대시보드와 결합하여 데이터 통찰력 제공
- 데이터 Discovery/Visualize/Dashboard/Setting 기능 제공
[ElasticSearch]
- ElasticSearch 을 쉽게 배포/운영하고 확장 가능한 서비스
- 로그 분석, 전체 텍스트 검색 및 Application 모니터링 기능

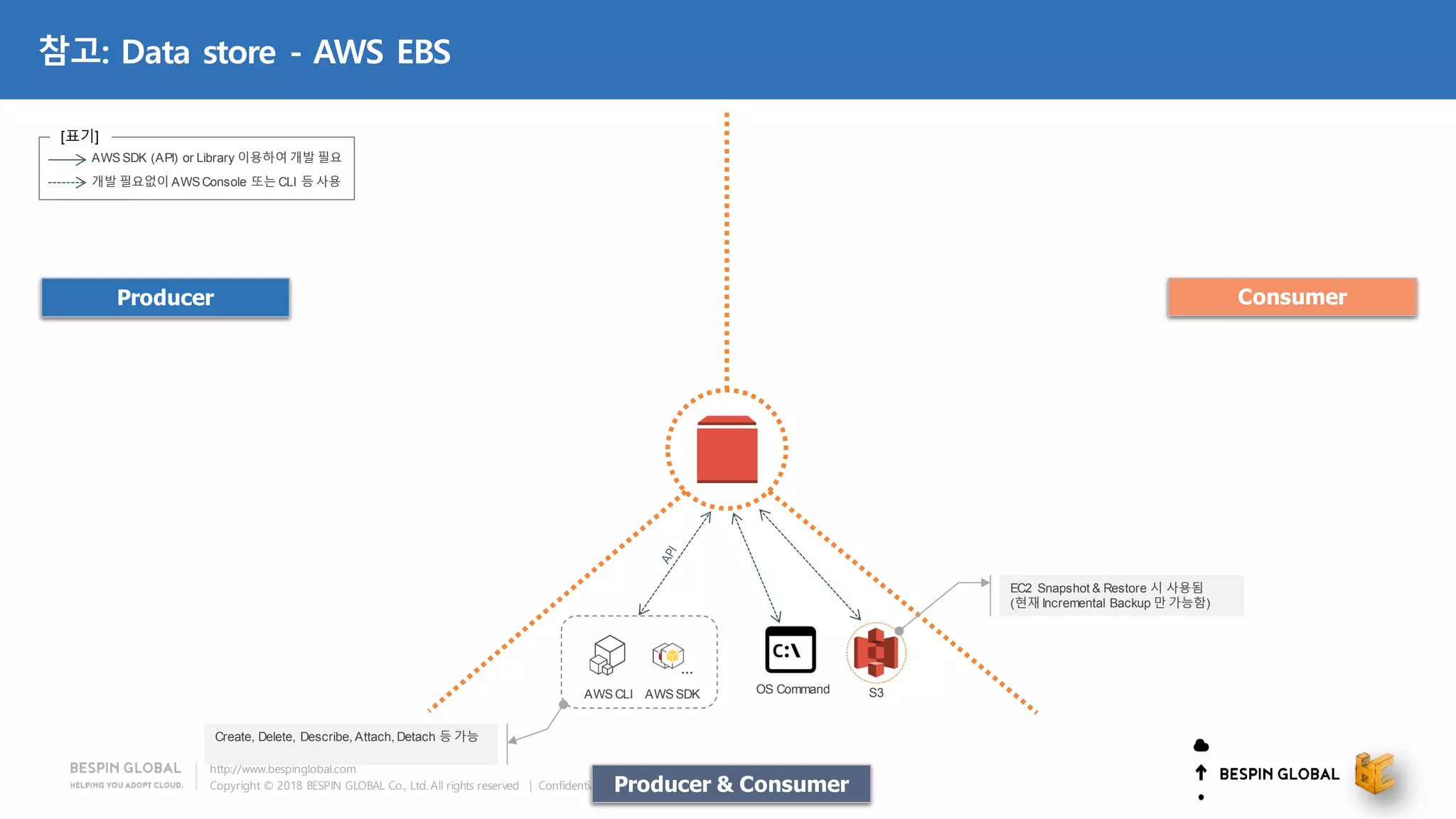

참고: Data store - AWS EBS
AWS CLI
…
AWSSDK OS Command
Create, Delete, Describe, Attach, Detach 등 가능
Producer Consumer
Producer & Consumer
S3
EC2 Snapshot & Restore 시 사용됨
(현재 Incremental Backup 만 가능함)
[표기]

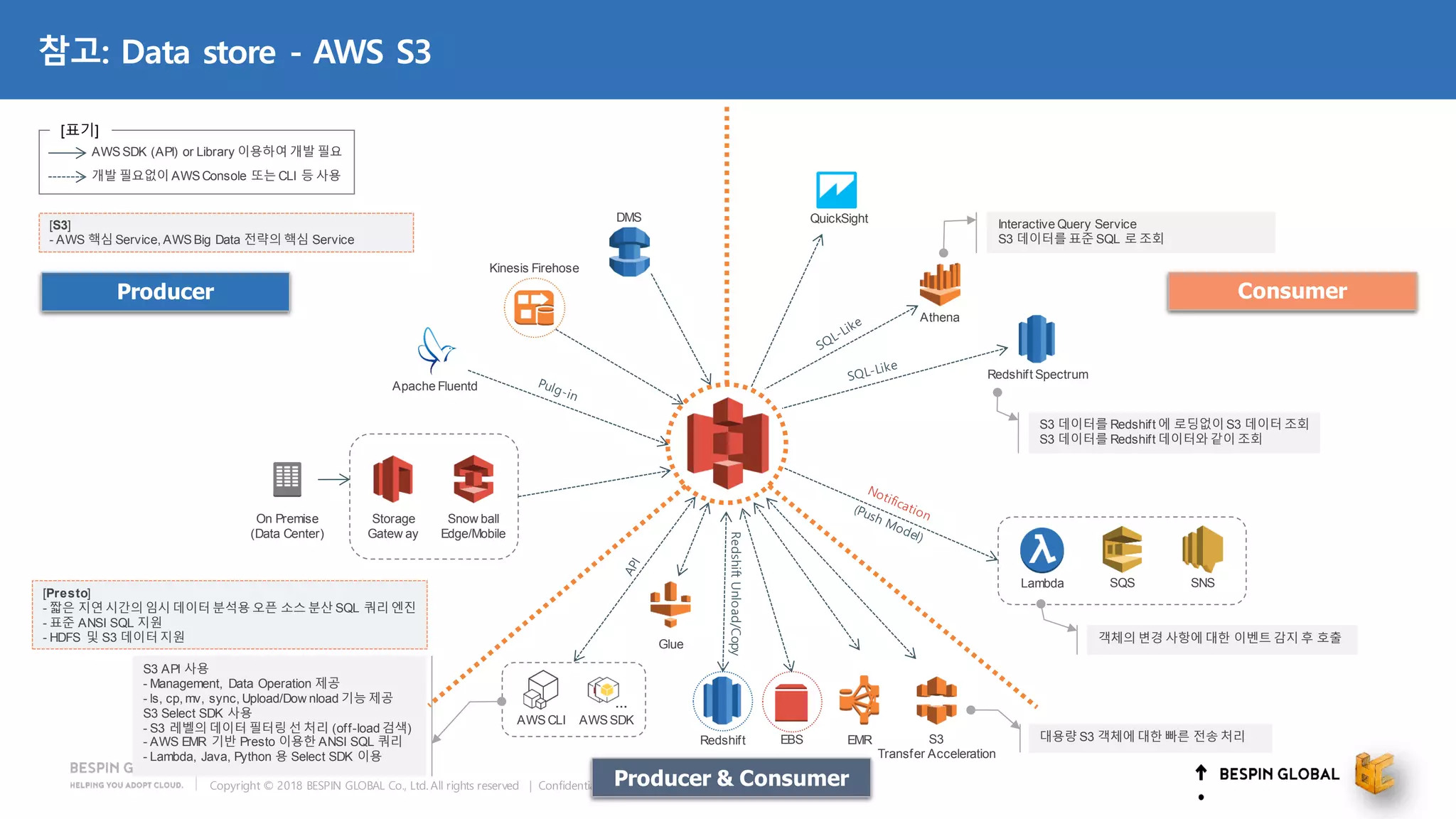

참고: Data store - AWS S3
DMS
Glue
EMR S3
Transfer Acceleration
Kinesis Firehose
Snow ball
Edge/Mobile
Storage
Gatew ay
On Premise
(Data Center)
Athena
EBS
Redshift Spectrum
SNSSQSLambda
RedshiftUnload/Copy
Redshift
AWS CLI
…
AWS SDK
S3 API 사용
- Management, Data Operation 제공
- ls, cp, mv, sync, Upload/Dow nload 기능 제공
S3 Select SDK 사용
- S3 레벨의 데이터 필터링 선 처리 (off-load 검색)
- AWS EMR 기반 Presto 이용한 ANSI SQL 쿼리
- Lambda, Java, Python 용 Select SDK 이용
대용량 S3 객체에 대한 빠른 전송 처리
객체의 변경 사항에 대한 이벤트 감지 후 호출
S3 데이터를 Redshift 에 로딩없이 S3 데이터 조회
S3 데이터를 Redshift 데이터와 같이 조회
Interactive Query Service
S3 데이터를 표준 SQL 로 조회
Producer Consumer
Producer & Consumer
QuickSight
[표기]
Apache Fluentd
[Presto]
- 짧은 지연 시간의 임시 데이터 분석용 오픈 소스 분산 SQL 쿼리 엔진
- 표준 ANSI SQL 지원
- HDFS 및 S3 데이터 지원
[S3]
- AWS 핵심 Service, AWSBig Data 전략의 핵심 Service

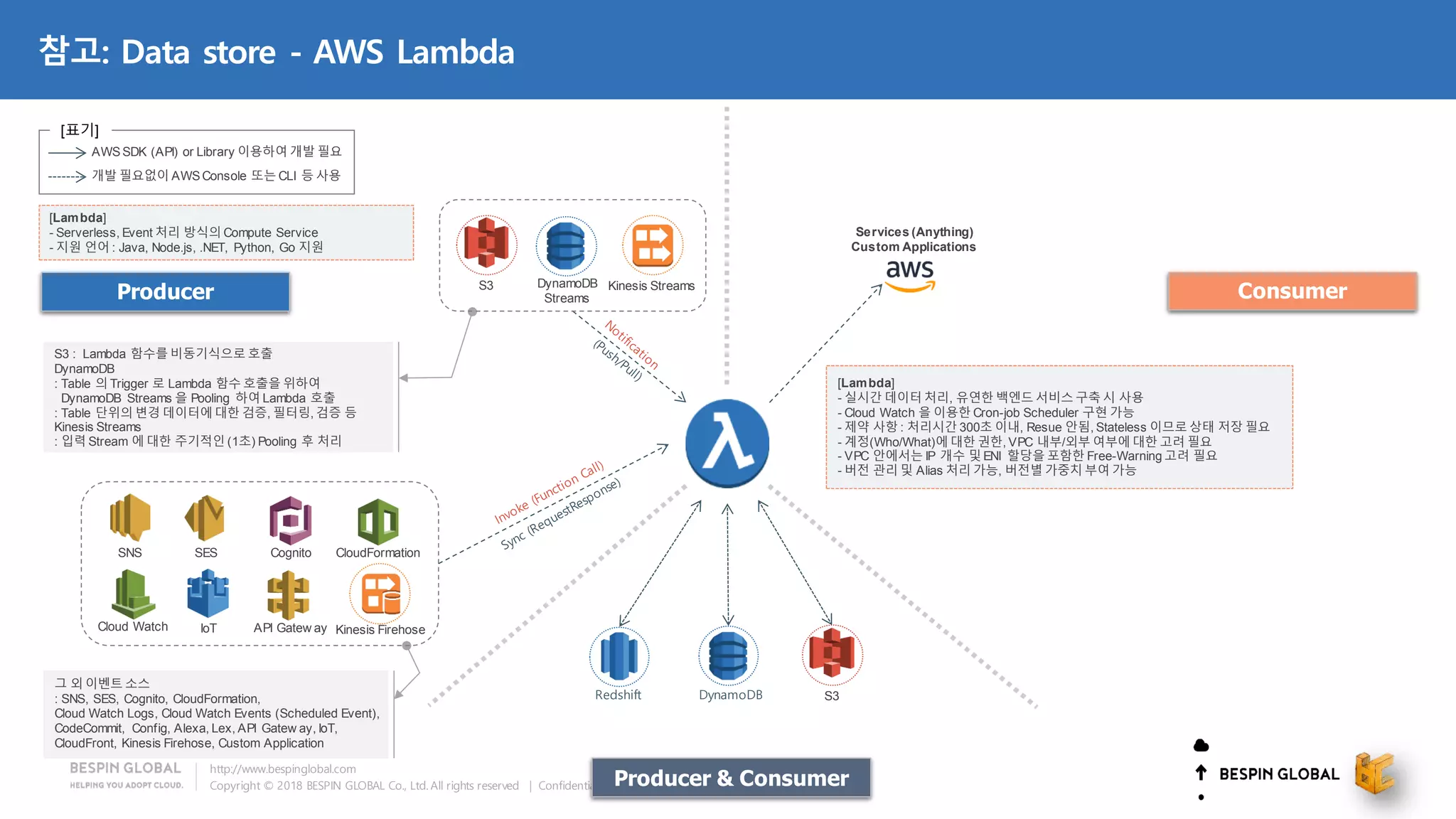

참고: Data store - AWS Lambda
Producer Consumer
Producer & Consumer
S3
S3 : Lambda 함수를 비동기식으로 호출
DynamoDB
: Table 의 Trigger 로 Lambda 함수 호출을 위하여
DynamoDB Streams 을 Pooling 하여 Lambda 호출
: Table 단위의 변경 데이터에 대한 검증, 필터링, 검증 등
Kinesis Streams
: 입력 Stream 에 대한 주기적인 (1초) Pooling 후 처리
Redshift DynamoDB
S3 DynamoDB
Streams
Kinesis Streams
SNS
Cloud Watch
그 외 이벤트 소스
: SNS, SES, Cognito, CloudFormation,
Cloud Watch Logs, Cloud Watch Events (Scheduled Event),
CodeCommit, Config, Alexa, Lex, API Gatew ay, IoT,
CloudFront, Kinesis Firehose, Custom Application
SES Cognito CloudFormation
IoT API Gatew ay Kinesis Firehose
Services (Anything)
Custom Applications
[표기]
[Lambda]
- 실시간 데이터 처리, 유연한 백엔드 서비스 구축 시 사용
- Cloud Watch 을 이용한 Cron-job Scheduler 구현 가능
- 제약 사항 : 처리시간 300초 이내, Resue 안됨, Stateless 이므로 상태 저장 필요
- 계정(Who/What)에 대한 권한, VPC 내부/외부 여부에 대한 고려 필요
- VPC 안에서는 IP 개수 및 ENI 할당을 포함한 Free-Warning 고려 필요
- 버전 관리 및 Alias 처리 가능, 버전별 가중치 부여 가능
[Lambda]
- Serverless, Event 처리 방식의 Compute Service
- 지원 언어 : Java, Node.js, .NET, Python, Go 지원

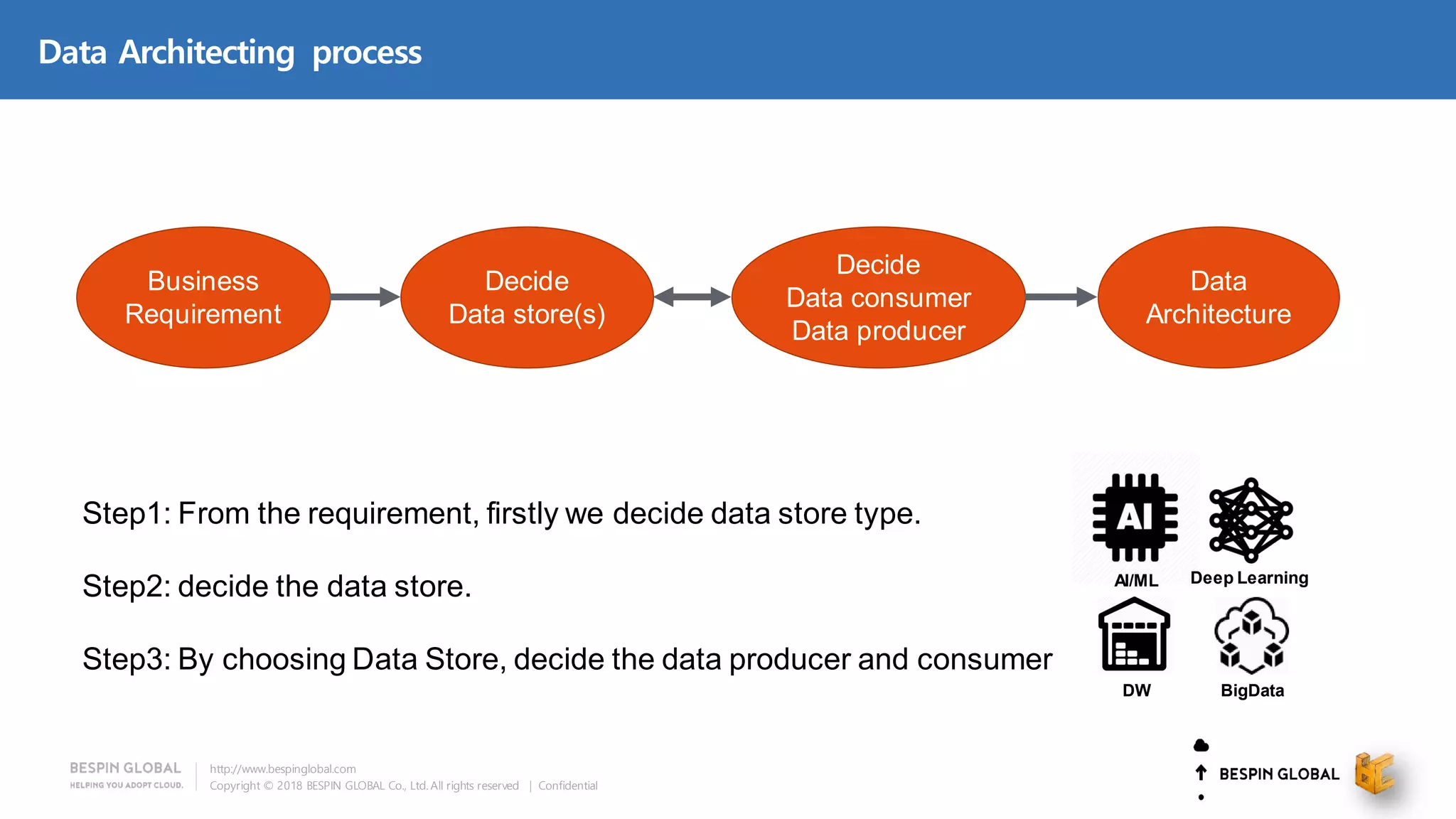

Data Architecting process
Business
Requirement
Decide
Data store(s)
Decide
Data consumer
Data producer
Data
Architecture
Step1: From the requirement, firstly we decide data store type.
Step2: decide the data store.
Step3: By choosing Data Store, decide the data producer and consumer
Deep LearningAI/ML
DW BigData

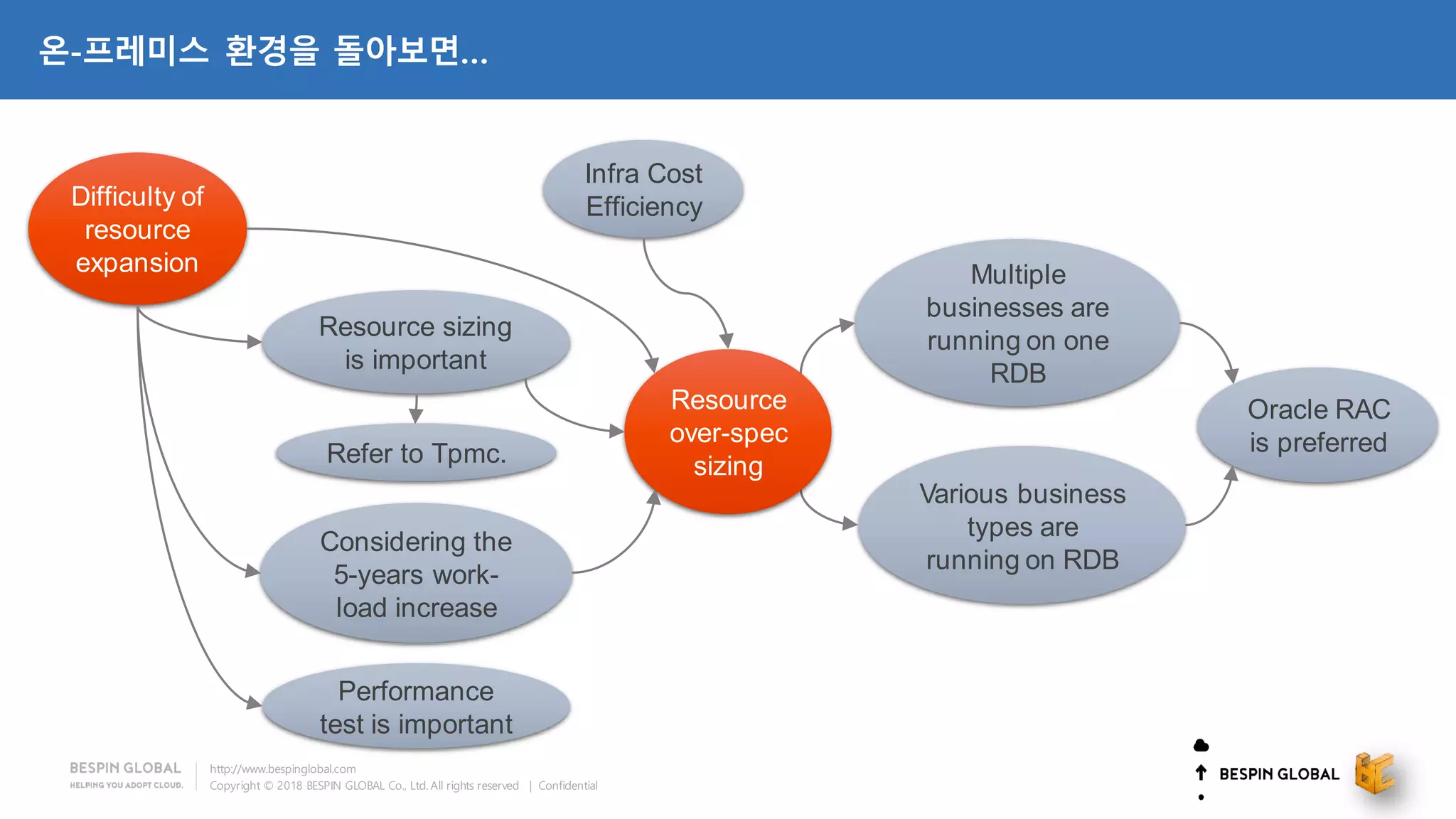

온-프레미스 환경을 돌아보면…
Difficulty of
resource
expansion
Resource sizing
is important
Multiple
businesses are
running on one
RDB
Various business
types are
running on RDB
Considering the
5-years work-
load increase
Refer to Tpmc.
Resource
over-spec
sizing
Oracle RAC
is preferred
Infra Cost
Efficiency
Performance
test is important

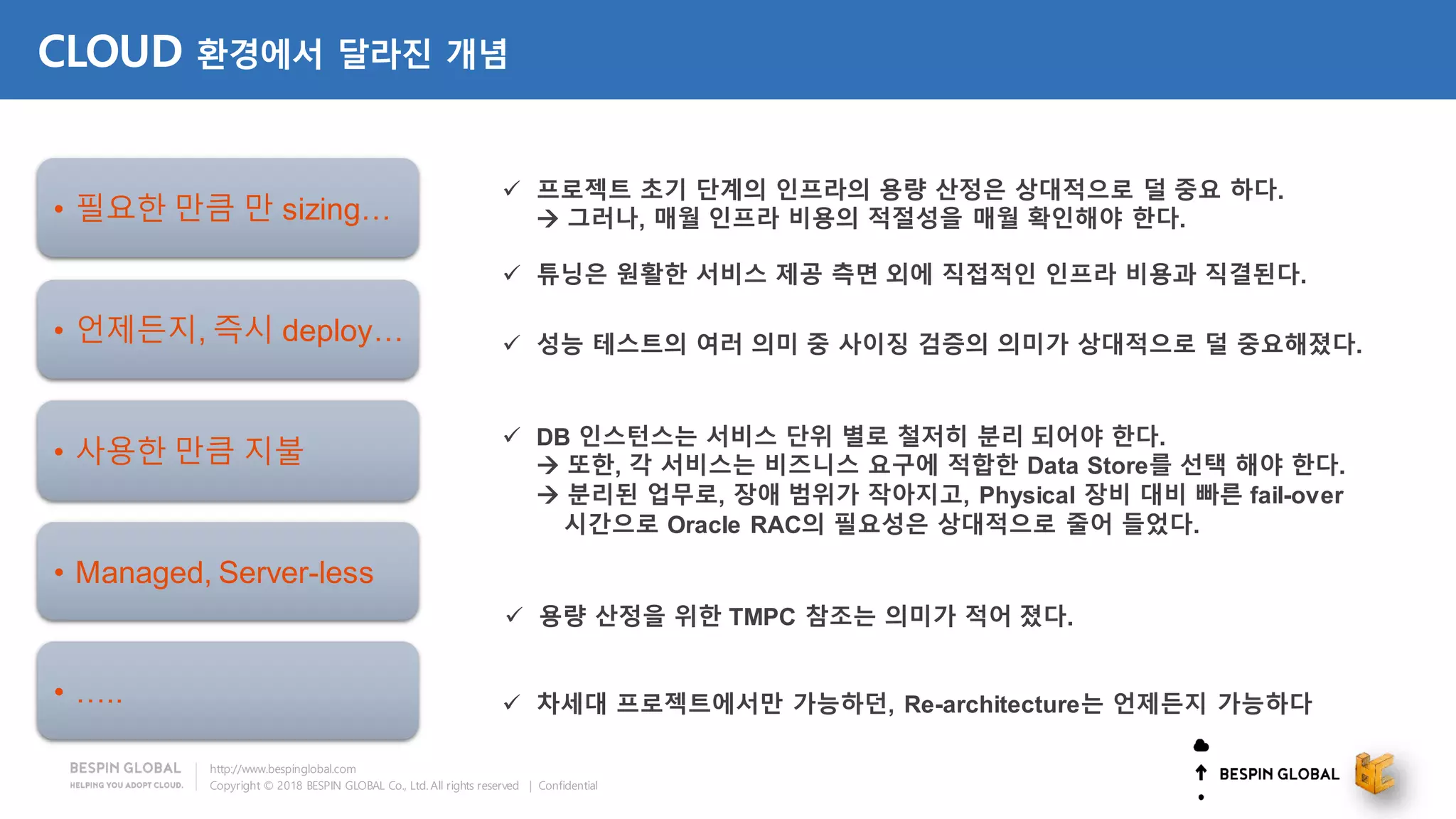

CLOUD 환경에서 달라진 개념
✓ 프로젝트 초기 단계의 인프라의 용량 산정은 상대적으로 덜 중요 하다.
→ 그러나, 매월 인프라 비용의 적절성을 매월 확인해야 한다.
✓ 튜닝은 원활한 서비스 제공 측면 외에 직접적인 인프라 비용과 직결된다.
✓ DB 인스턴스는 서비스 단위 별로 철저히 분리 되어야 한다.
→ 또한, 각 서비스는 비즈니스 요구에 적합한 Data Store를 선택 해야 한다.
→ 분리된 업무로, 장애 범위가 작아지고, Physical 장비 대비 빠른 fail-over
시간으로 Oracle RAC의 필요성은 상대적으로 줄어 들었다.
✓ 용량 산정을 위한 TMPC 참조는 의미가 적어 졌다.
✓ 성능 테스트의 여러 의미 중 사이징 검증의 의미가 상대적으로 덜 중요해졌다.
• 언제든지, 즉시 deploy…
✓ 차세대 프로젝트에서만 가능하던, Re-architecture는 언제든지 가능하다
• Managed, Server-less
• 사용한 만큼 지불
• 필요한 만큼 만 sizing…
• …..

DB Migration Case – Data Store Type 별
RDB
DW
NoSQL
Data
Lake
RDB
DW
NoSQL
AWS cloudcorporate data center
Type
Migration Case
From To On
RDB RDB
Same RDB
IaaS
PaaS
New RDB
IaaS
PaaS
DW
DW
Same DW IaaS
New DW PaaS
RDB
NoSQL
NoSQL
Same NoSQL IaaS
New NoSQL PaaS
RDB
Example
① Oracle→Oracle
② MySQL→RDS-MySQL
③ Oracle→MySQL
④ Oracle→RDS-PostgreSQL
⑤ TERA→TERA
⑥ TERA→RedShift
⑦ Oracle→RedShift
⑧ MongoDB→MongoDB
⑨ MongoDB→DynamoDB
⑩ Oracle→DynamoDB
1
2
4
3
5
6
8
7
9
10

DB Migration Case - RDB to RDB
Commercial
Open Source
Commercial
Open Source
Commercial
Open Source
Same RDB
New RDB
Same RDB
PaaS
IaaS
PaaS
IaaS
New RDB
IaaS
PaaS
New RDB
AWS cloud
corporate data center
1
2
4
3
2
1

DB Migration Case - Modification
Modification range/difficulty
Business RDB DW NoSQL
Migration
From RDB DW RDB NoSQL RDB
To Same RDB New RDB Same DW New DW Same NoSQL New NoSQL
On IaaS PaaS IaaS PaaS IaaS PaaS IaaS PaaS
Application code same same same same same same update same same update
Data model same same same same same update update same transform new
SQL/DML same same update update same same transform same new new
Data same same update update same transform transform same new new
DB Object same same update update same new new same new new
DBMS configuration update update new new update new new update new new
DBMS same same new new same new new same new new
HA/DR new - new - new - - new - -
Backup new - new - new - - new - -
OS/Hypervisor - - - - - - - - - -
H/W - - - - - - - - - -
1 2 4
Amazon
DynamoDB
Amazon
Redshift
Amazon
PostgreSQL
Amazon
RDS, Aurora
6 87 10
same Update Transform New
Cloud provider
Managed

AWS PaaS RDB - Managed Service
AWS managedCustom managed
Easy and fast DBA works
- DBMS install/patch
- Backup/Recovery
- DR/HA with Multi-AZ
- Scale-out with Read Replica
- Storage IOPS and expansion

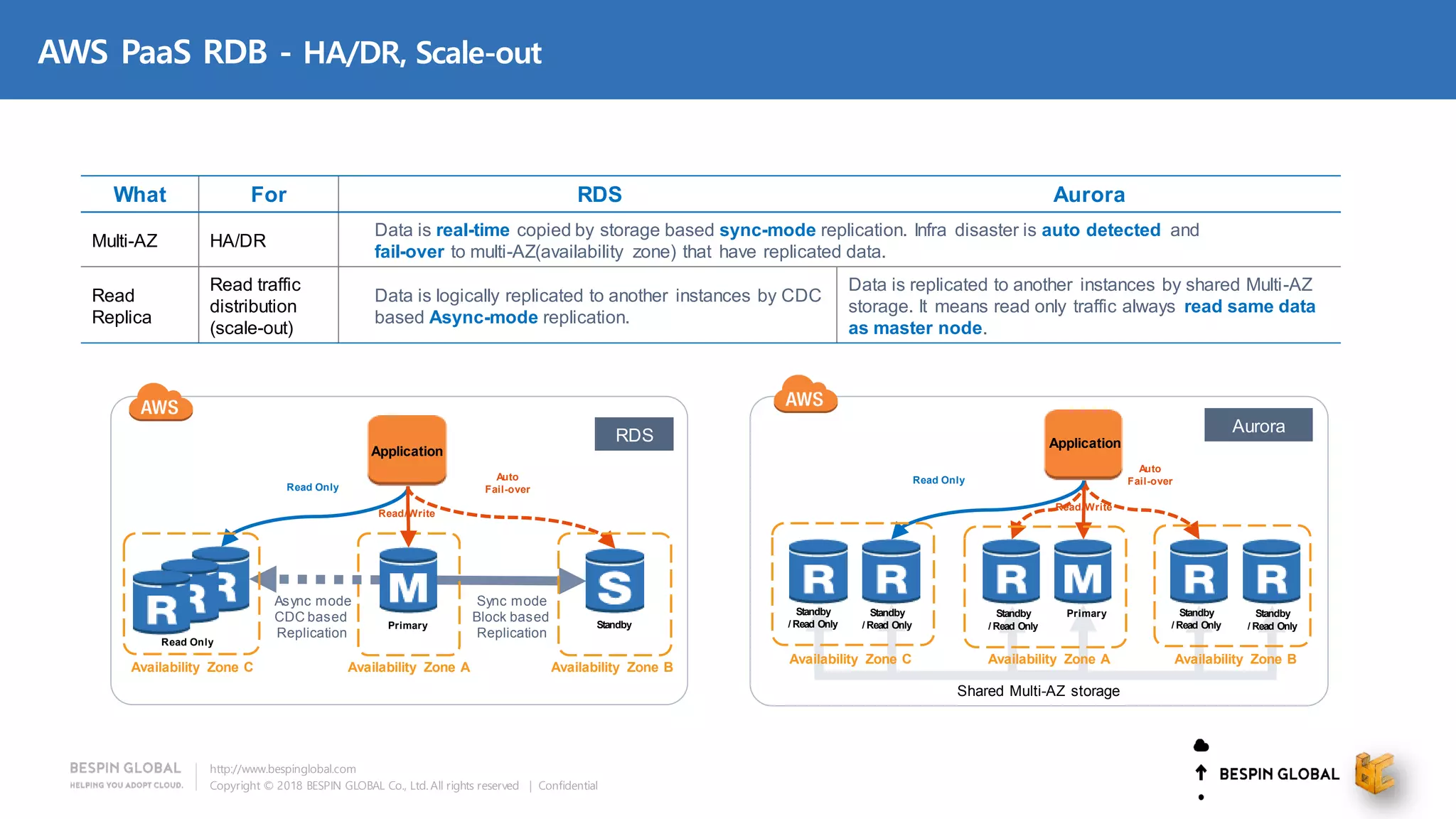

AWS PaaS RDB - HA/DR, Scale-out
What For RDS Aurora
Multi-AZ HA/DR
Data is real-time copied by storage based sync-mode replication. Infra disaster is auto detected and
fail-over to multi-AZ(availability zone) that have replicated data.
Read
Replica
Read traffic
distribution
(scale-out)
Data is logically replicated to another instances by CDC
based Async-mode replication.
Data is replicated to another instances by shared Multi-AZ
storage. It means read only traffic always read same data
as master node.
Availability Zone A
Sync mode
Block based
Replication
Primary Standby
Application
Read Only
Availability Zone B
Auto
Fail-over
Read/Write
Read Only
Async mode
CDC based
Replication
Availability Zone C
RDS
Availability Zone A
Primary Standby
/ Read Only
Application
Availability Zone B
Auto
Fail-over
Read/Write
Read Only
Standby
/ Read Only
Standby
/ Read Only
Standby
/ Read Only
Standby
/ Read Only
Availability Zone C
Shared Multi-AZ storage
Aurora

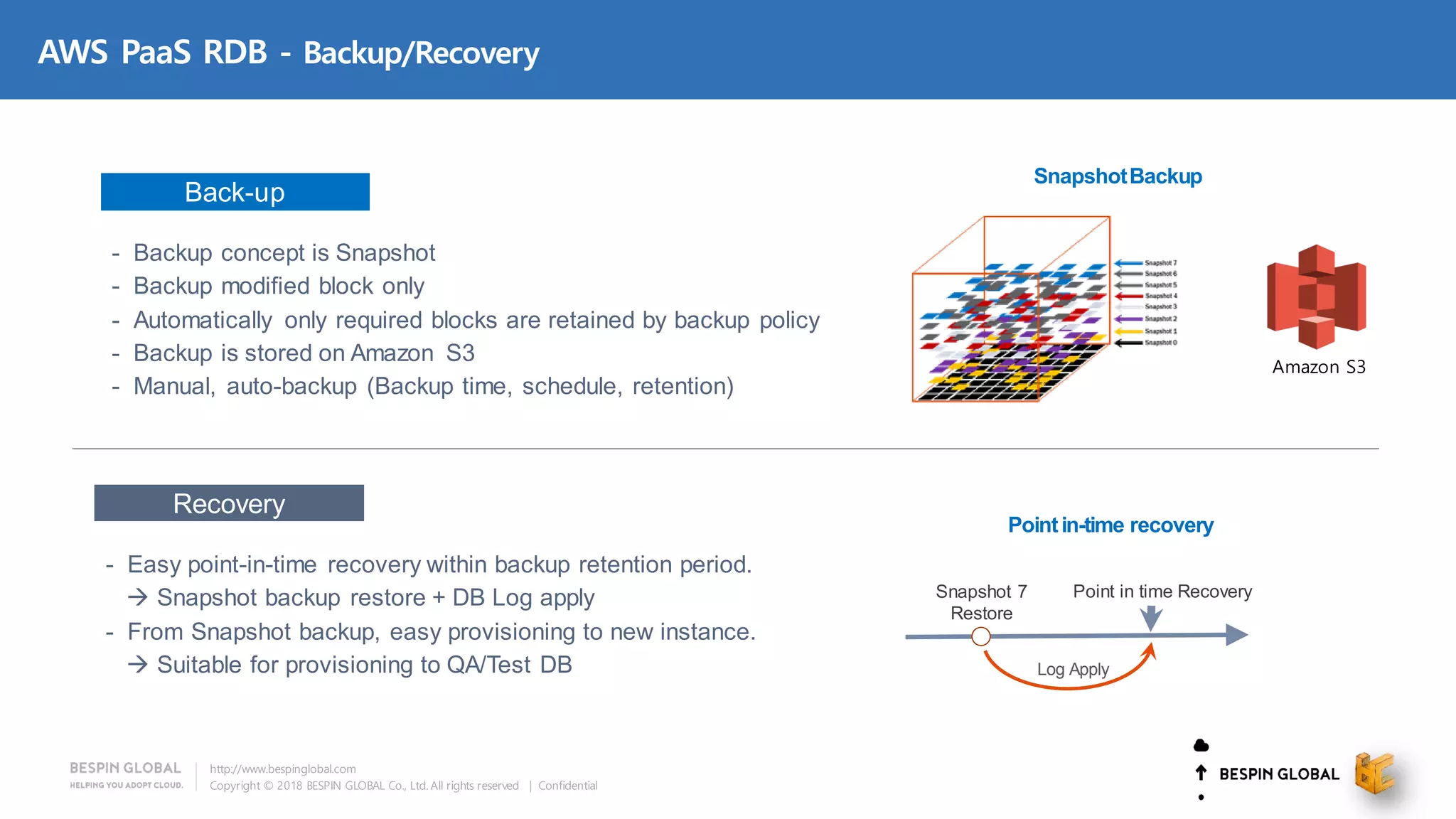

AWS PaaS RDB - Backup/Recovery
Amazon S3
Back-up
- Backup concept is Snapshot
- Backup modified block only
- Automatically only required blocks are retained by backup policy
- Backup is stored on Amazon S3
- Manual, auto-backup (Backup time, schedule, retention)
SnapshotBackup
Recovery
- Easy point-in-time recovery within backup retention period.
→ Snapshot backup restore + DB Log apply
- From Snapshot backup, easy provisioning to new instance.
→ Suitable for provisioning to QA/Test DB
Pointin-time recovery
Point in time RecoverySnapshot 7
Restore
Log Apply

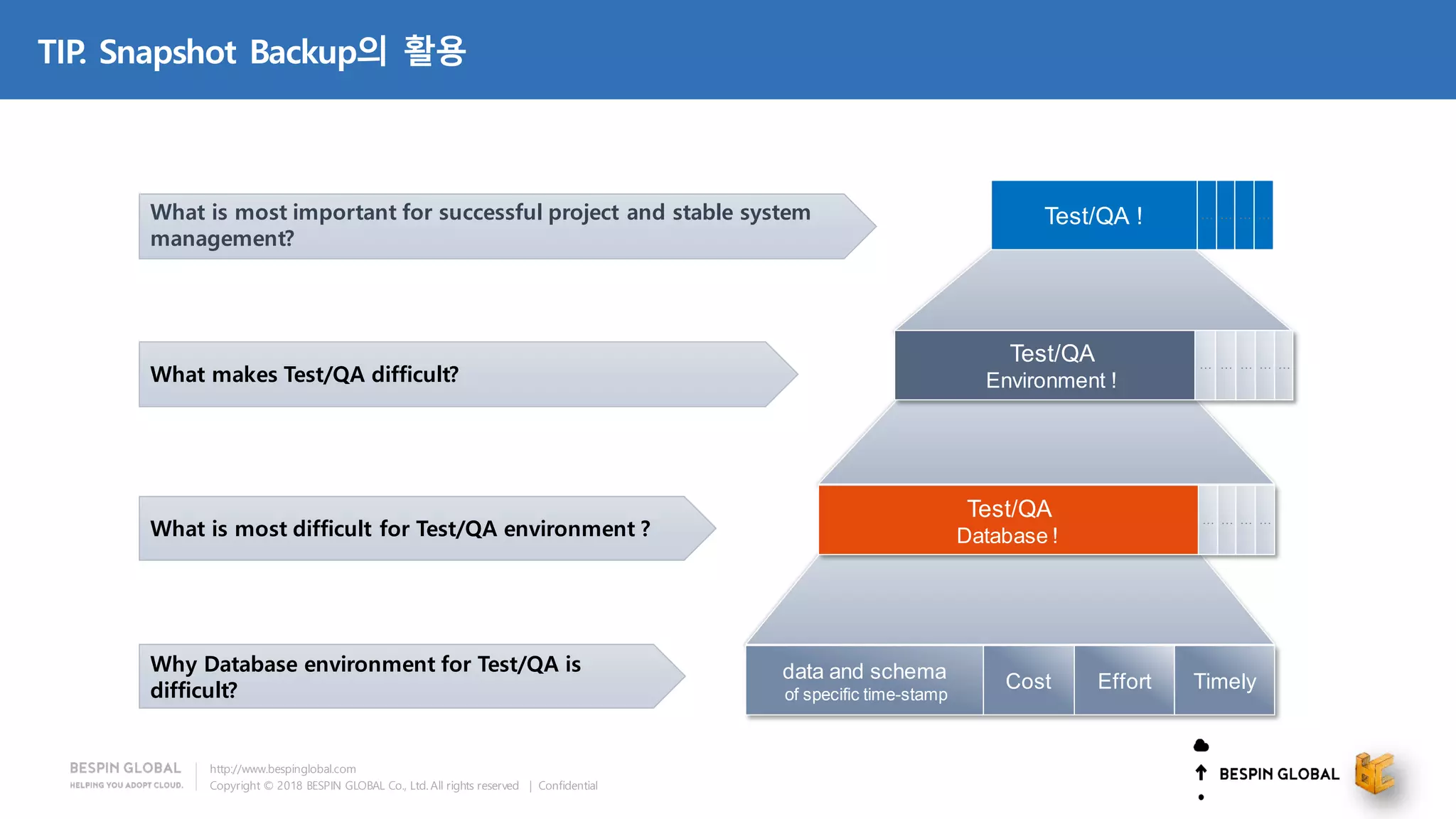

TIP. Snapshot Backup의 활용
What is most important for successful project and stable system
management?
What makes Test/QA difficult?
Cost Effort Timelydata and schema
of specific time-stamp
… … … …
Test/QA
Database !
… … … …
Test/QA
Environment !
…
… … … …Test/QA !
What is most difficult for Test/QA environment ?
Why Database environment for Test/QA is
difficult?

AWS RDB PaaS 사용시 고려사항
PaaS 특성상 DB 접근(예:SQL*Plus 로그인)만 가능하다.
이로 인해, DB의 제반 인프라를AWS이 관리해주는 장점이 있는 반면,
telnet, ssh, ftp 등으로의 DB서버로의 접근이 제한된다.
1. Limitations
2. DataMigration
3. Monitoring
4. Security

AWS PaaS RDB 지원범위
RDB HA/DR
Backup/
Recovery
Read
Replica
DB
Security
DB
Monitoring
Data
Migration
IaaS
Commercial any
Open Source any
PaaS
Commercial
RDS
•Oracle
•MS-SQL
AWS AWS
AWS
(File Encryption)
AWS
(Performance
Insight,
Cloud Watch)
AWS
Open
Source
•MySQL
•Maria
•PostgreSQL
AWS
Aurora
•MySQL comp
•PostgreSQL comp

AWS RDB PaaS 고려사항 - 제약 사항들
➢ 아래의 제약 조건들은 항목별로 서로 관련이 있으므로, 충분한 검토가 필요하다.
➢ 추가적으로, 지원 가능한 최소 버전, Option group, Parameter group, Character set 등도 검토가 되어야 한다.
RDB Engine Newest Version
Maximum Specification
vCPU M/M Storage IOPS N/W
Commercial
RDS
Oracle
12.1.0.2.v11
11.2.0.4.v15
64 488G
16TB
40,000
20G
MS-SQL 2017 14.00.3015.40.v1
Open
Source
PostgreSQL 9.6.6-R1
MySQL 5.7.19
32,000
Maria 10.2.11
Aurora
MySQL 10.2.11 64TB
(auto -expand
Managed
PostgreSQL 9.6.6-R1
(2018.3)

AWS RDB PaaS 고려사항 - Data Migration
Dump
Data
Step2:
Direct data transfer
Data full Unload Data Full Load
Step1:
Stop Service
Step2:
Indirect data transfer
Step1:
Stop Service
Change
Data
Capture SQL
Apply
Step1:
Initial full data transfer
Step3:
Stop Service
DB LogLog transfer
Step1:
Full data file copy
Step3:
Stop Service
Step2:
Change Data apply
Log Apply
Step2:
DB Log apply
Step3:
Service open
Step3:
Service open
Step4:
Wait for complete
Step4:
Wait for complete
Offline-Direct
Offline-Indirect
Online-CDC
Online-DB Log
Source
DB
Target
DB
Source
DB
Target
DB
Source
DB
Target
DB
Source
DB
Target
DB

Migration
Test
Source DB
Freezing
Start
Migration
Service
Open
Service Downtime
Service Downtime
Service Downtime
Data Transfer
Wait for last
data applied
Wait for complete
Log apply
Changed data apply
Log apply
Data Check
Data Migration
Performance test
• Supplemental logging
• Force Logging or
NoLogging/Direct work Freezing
Solution Setup
DDL Freezing
Schema
Check
Offline
Online
- CDC
Online
- DB Log

Offline Online - CDC Online - DB Log
Advantage Simple and safe Minimized service down-time Minimized service down-time
Disadvantage Service downtime is long
Additional milestones and
solution cost
Impossible in PaaS
Restriction
To different RDB? △ O X
To different OS? O O X
Work
Manual/script O X O
Tools O O O
Key decision point
In case of meet service
downtime requirement, most
preferred method
This is last choice to
consider
In case of no restriction, most
preferred method for big size
DB.
1. Service downtime 요구 사항, 2. Data migration 작업의 단순성, 3. 데이터 정합성 보장 정도, 4. Data
migration 비용을 고려하여 선택

AWS RDB PaaS 고려사항 - Monitoring
Type Purpose Key Success Point AWS provided
Alert Notify
Automated and immediate situation
detectionand propagation
Integrity, Immediacyand Appropriate
thresholds setting
Performance Insight
(Coming end of 2017)
Dash Board
The overall situation control fornon-
experts
Expertise of monitored IT component
In-depth
Analysis
Data collectionfor post-problem
analysis of experts
The adequacy of data for post-issue
troubleshooting
Amazon
CloudWatch
CloudWatch만으로는 전문적인 성능 문제를 분석하고 튜닝하는 데에는 한계가 있다.
한국의 대부분의 상용 모니터링 툴은 DMA(direct memory access)방식이어서,
PaaS Type RDB에서는 사용할 수 없다. → SQL base 모니터링 툴 필요

AWS RDB PaaS 고려사항 - Security
1. Access Control
/ 2. Audit Log
3. Column
Encryption
Agent Gateway Sniffing Plug-in API
IaaS
Oracle O O X O O
Non-Oracle O O X △ O
PaaS X O X X O
Access
G/W
Audit
Log
Encryption
Key
Step1: Request
data encryption
Step2: Store
encrypted data
Step2: Request
data decryption
Step1: Read
encrypted data
Access deny
Access deny
APIGateway
RDB
RDB
RDB
접근제어, 감사 로그는 Gateway방식만 가능
컬럼 암호화는API방식만 가능
즉, Application의 수정 필요

참고 – Spicy Ware

Open Source RDB 고려 사항 → 고객의 걱정
Requirement
Functional
• Supporting Object
• Supporting SQL
• Supporting Function and …
Non-Functional
• Stability from failure
• Performance
• HA/DR, Backup/Recovery and
✓ 상용 DB(Oracle)를 Open Source RDB로 migration 하는 가장 큰 동기는 이다.
✓ 즉, Open Source RDB 선택의 판단 기준은
형 를 추천 합니다.
Risk
Migration
• Easy to convert Objects
• Easy to convert SQL
• How to data migration
Management
• Who support RDB
• Bug fix ownership
• Number of DB expert

Why PostgreSQL - MySQL vs. PostgreSQL
https://db-engines.com/en/ranking/relational+dbms
RDS-
MySQL
Maria
RDS-
PostgreSQL
Open Source RDB의 가격 비교
10 10.6
RDS-
MySQL
Maria
RDS-
Oracle
RDS-
PostgreSQL
Oracle과의 Open Source RDB 종합 평점
10
?
?

Why PostgreSQL > Avoidance of RISK
https://db-engines.com/en/ranking/relational+dbms
Require
ment
Stability from failure Reference, Reputation
Performance Performance Test
Supporting Object and SQL Supporting matrix
HA/DR, Backup/Recovery, … AWS
Risk
Easy to convert Objects AWS SCT
Easy to convert SQL AWS SCT BespinGlobal
How to data migration AWS DMS
RDB Support AWS BespinGlobal
Bug fix ownership
RDS Community EnterpriseDB
Aurora AWS
Number of DB expert Small
AWS PostgreSQL 평가
http://www.sql-workbench.net/dbms_comparison.html
베스핀 성능 비교 TEST 결과 참조

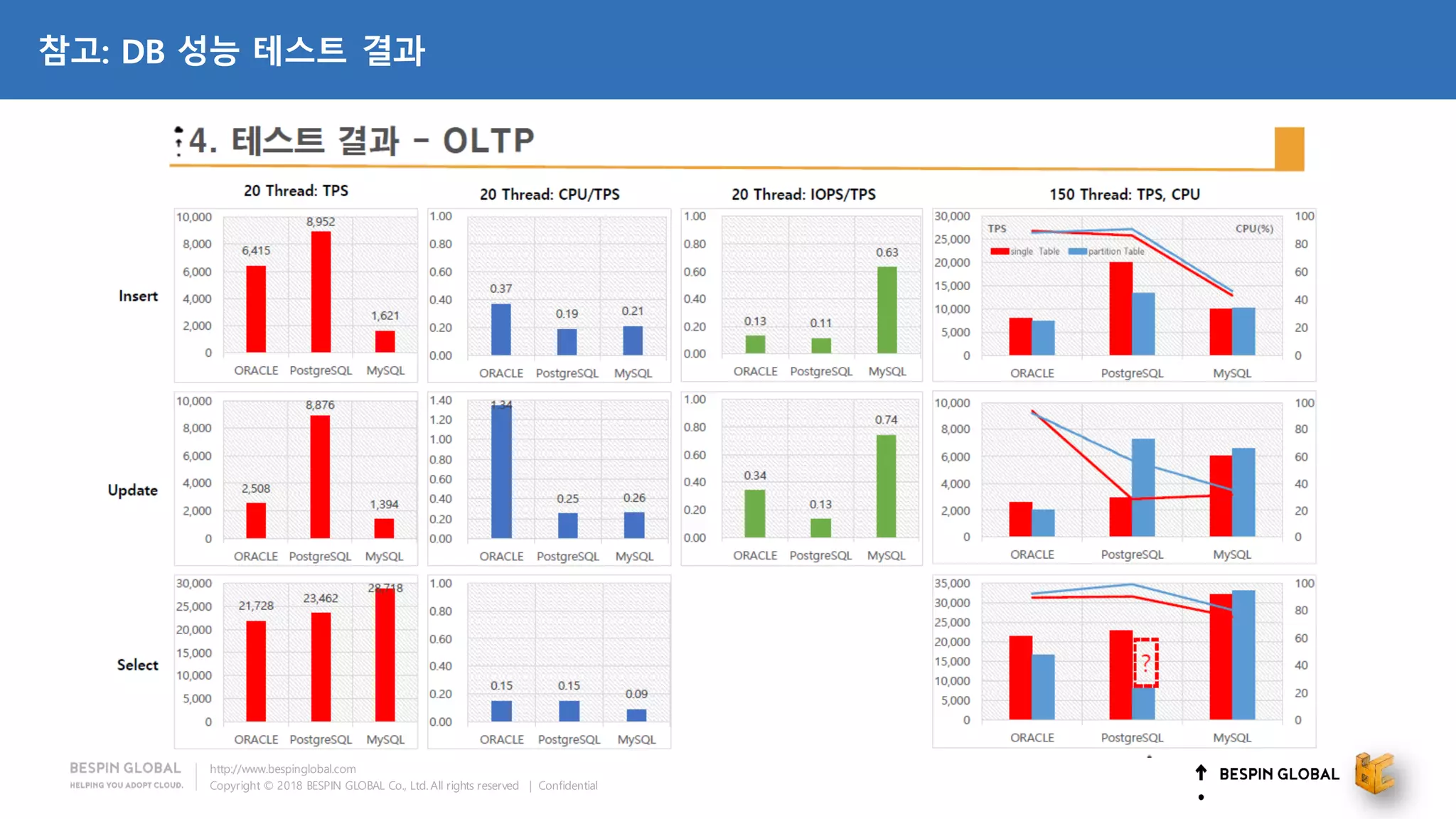

참고: DB 성능 테스트 결과

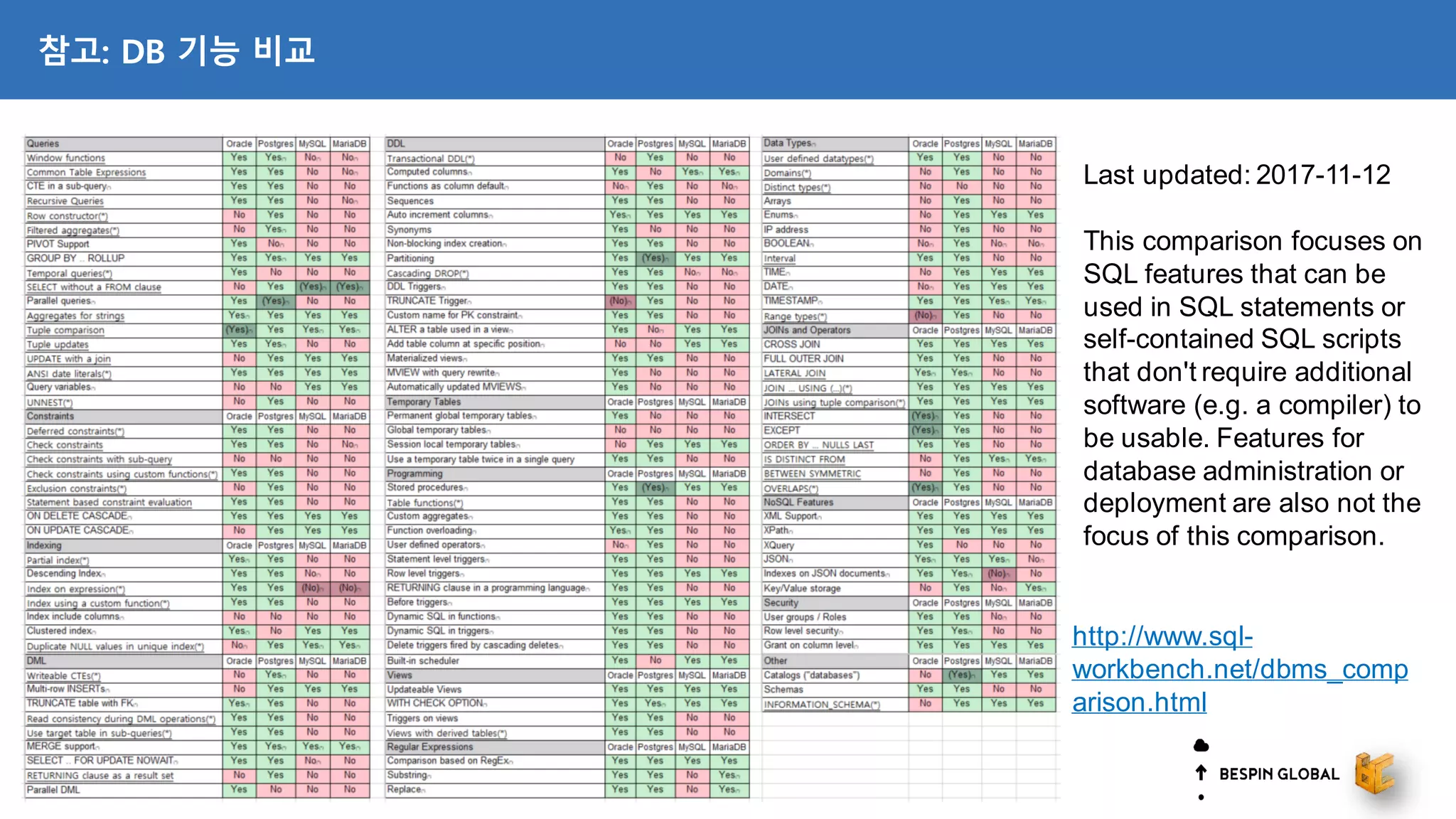

참고: DB 기능 비교
Last updated: 2017-11-12
This comparison focuses on
SQL features that can be
used in SQL statements or
self-contained SQL scripts
that don't require additional
software (e.g. a compiler) to
be usable. Features for
database administration or
deployment are also not the
focus of this comparison.
http://www.sql-
workbench.net/dbms_comp
arison.html

Why PostgreSQL > Avoidance of RISK
RDB Support
Bug fix
ownership
IaaS
Commercial BYOL
AWS
or
MSP
DB vendor
Open Source Community
PaaS
RDS
Commercial
Included AWS
BYOL DB vendor
Open Source
Community
Aurora AWS
EPAS on EC2
RDS /
Aurora
License Subscription X
Oracle SQL
Compatibility
High Medium
Meritof PaaS X O
RDB 지원 EPAS와 비교
• 일반적인 DB에 대한 지원과 문제 상황에 대한 지원은 AWS 혹은 MSP 업체가
진행합니다.
• 단, 문제에 대한 최종 결론이 RDB의 Bug fix일 경우, Open source의 특성상,
ownership은 달라집니다.
• 가급적, Bug Fix ownership 관점에서는 Included License나 Aurora 사용이
유리 합니다.
기존 시스템 마이그레이션 시, EPAS대비 PostgreSQL

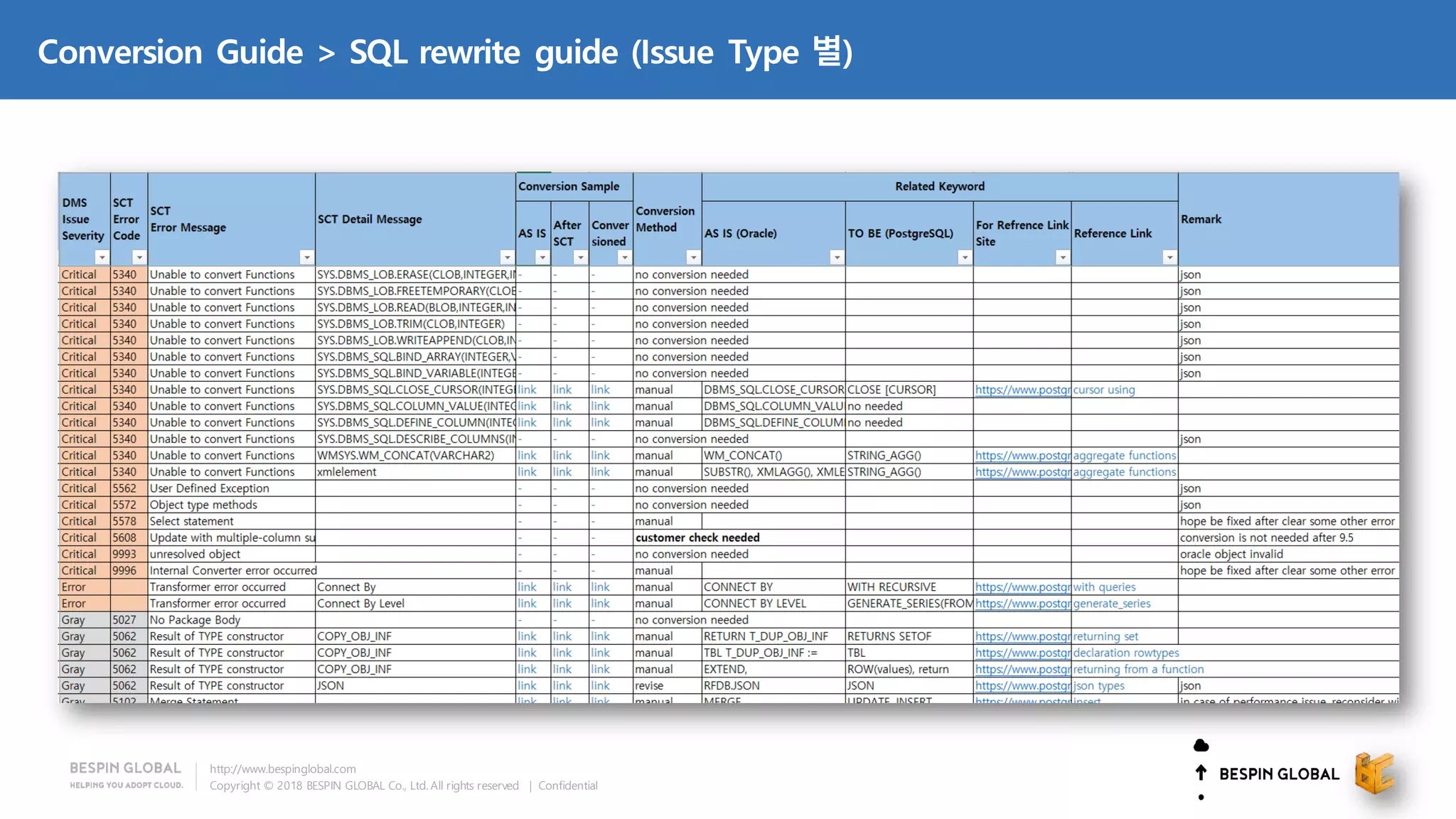

단점인 Oracle SQL과의 호환성 차이는 →
BespinGlobal은 process, tool 그리고 Know-how를 통해
지원합니다.

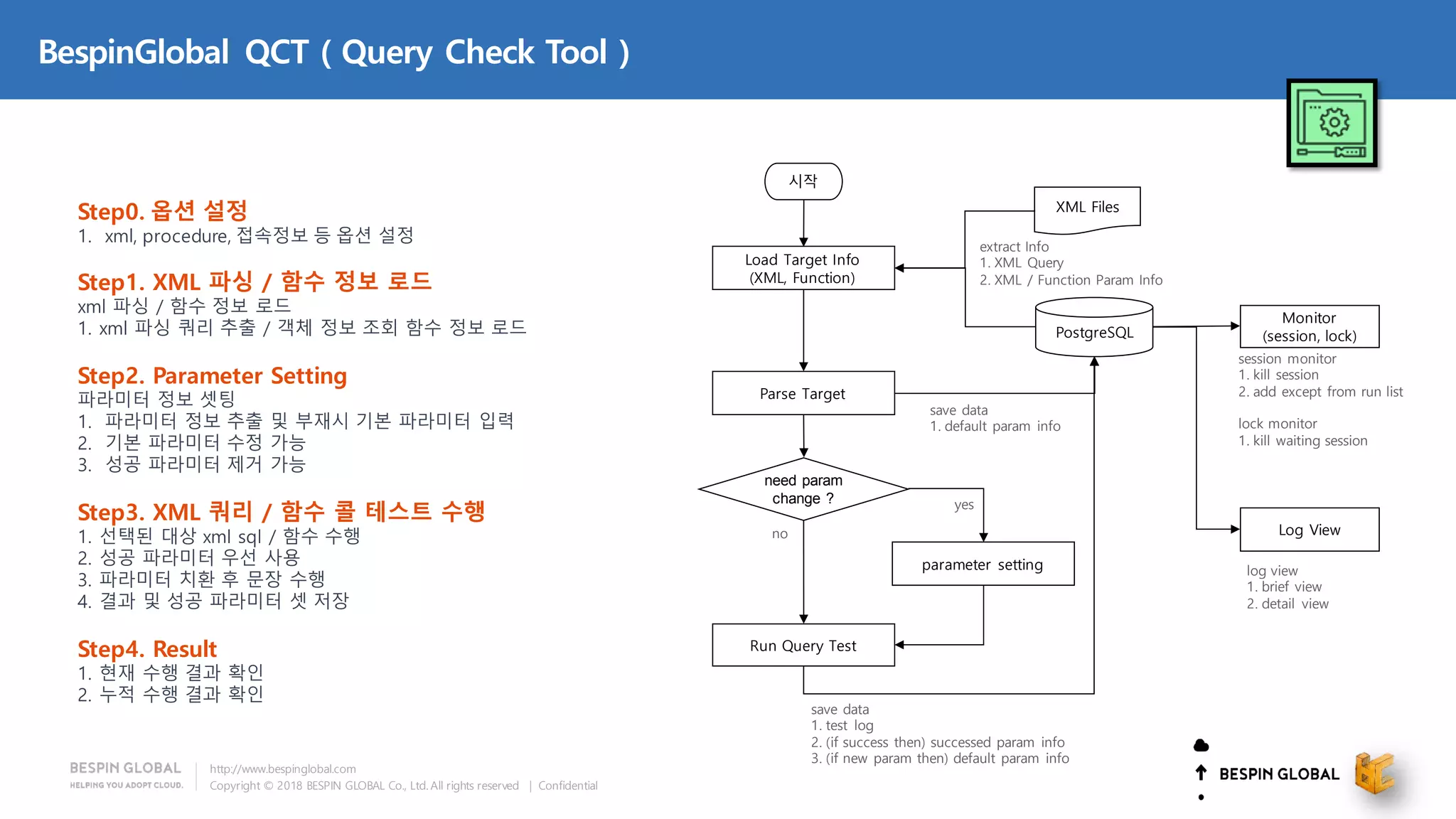

Migration to PostgreSQL - Process & Tool
ObjectMigration
PL/SQLMigration
Schema
Check
XML SQL Migration
XML SQL
Check
Function Check
Manual
SQL rewrite
Data Migration Data Check
AWS SCT AWS DMS
Establish
alternative
SCT Summary
report
Start
End
AWS SCT
BespinGlobal Script
BespinGlobal XMT BespinGlobal QCT
BespinGlobal QCT
SQL rewrite Guide

AWS SCT Summary Report (Sample)

Conversion Guide > SQL rewrite guide (Issue Type 별)

BespinGlobal QCT ( Query Check Tool )
yes
Load Target Info
(XML, Function)
시작
PostgreSQL
XML Files
Parse Target
extract Info
1. XML Query
2. XML / Function Param Info
parameter setting
need param
change ?
save data
1. default param info
Run Query Test
no
save data
1. test log
2. (if success then) successed param info
3. (if new param then) default param info
Monitor
(session, lock)
Log View
session monitor
1. kill session
2. add except from run list
lock monitor
1. kill waiting session
log view
1. brief view
2. detail view
Step0. 옵션 설정
1. xml, procedure, 접속정보 등 옵션 설정
Step1. XML 파싱 / 함수 정보 로드
xml 파싱 / 함수 정보 로드
1. xml 파싱 쿼리 추출 / 객체 정보 조회 함수 정보 로드
Step2. Parameter Setting
파라미터 정보 셋팅
1. 파라미터 정보 추출 및 부재시 기본 파라미터 입력
2. 기본 파라미터 수정 가능
3. 성공 파라미터 제거 가능
Step3. XML 쿼리 / 함수 콜 테스트 수행
1. 선택된 대상 xml sql / 함수 수행
2. 성공 파라미터 우선 사용
3. 파라미터 치환 후 문장 수행
4. 결과 및 성공 파라미터 셋 저장
Step4. Result
1. 현재 수행 결과 확인
2. 누적 수행 결과 확인

BespinGlobal XMT ( XML Migration tool )
• 개발 환경 : Electron (Node.JS,
Chromium 기반 크로스 데스크 탑 앱)
• 지원 OS : Windows, Linux, Mac
시작
XML Parsing
Build
Create Stmt
Oracle
SCT Target Xml
Parsing
SCT Conversion
Xml Parsing
Xml BuildTransList.json
Create
Procedure
XML
Save Project
Target.xml
SCT 시작
SCT 종료
Convert
XML종료
readread
read
write
write
create
write
Create Procedure Build XML
AWS Schema Conversion Tool
loop per
xml files
loop per
xml files
Extract
Stmt & Param
Extract
Stmt & Param
Create
XML File
Converted
Stmt list
write
read
Step2. execute AWS SCT
Step1. Create Procedure
XML SQL로 Oracle에 Procedure를
Oracle에 생성
read
Step3. Build XML
이기종 DB로 Converting된 Function의
SQL을 XML로 생성
SCT를 이용해 Oracle의 Function을
이기종 DB로 migration

Migration to PostgreSQL – Milestone 예
2nd. Migration
(Object+ Data)
1st. Migration
(Object+ Data)
Objectand Data
verification
SQL Conversion
Guide
DeveloperSeminar
Dev DB Setup
Start Objectversion
management
PL/SQLconversion
SQL conversion
Last Migration
(Data only)
CDC Start
AS-IS Schema
freezing
Service cut-off
QA DB Setup
Service Open
Final check
(Objectand SQL)

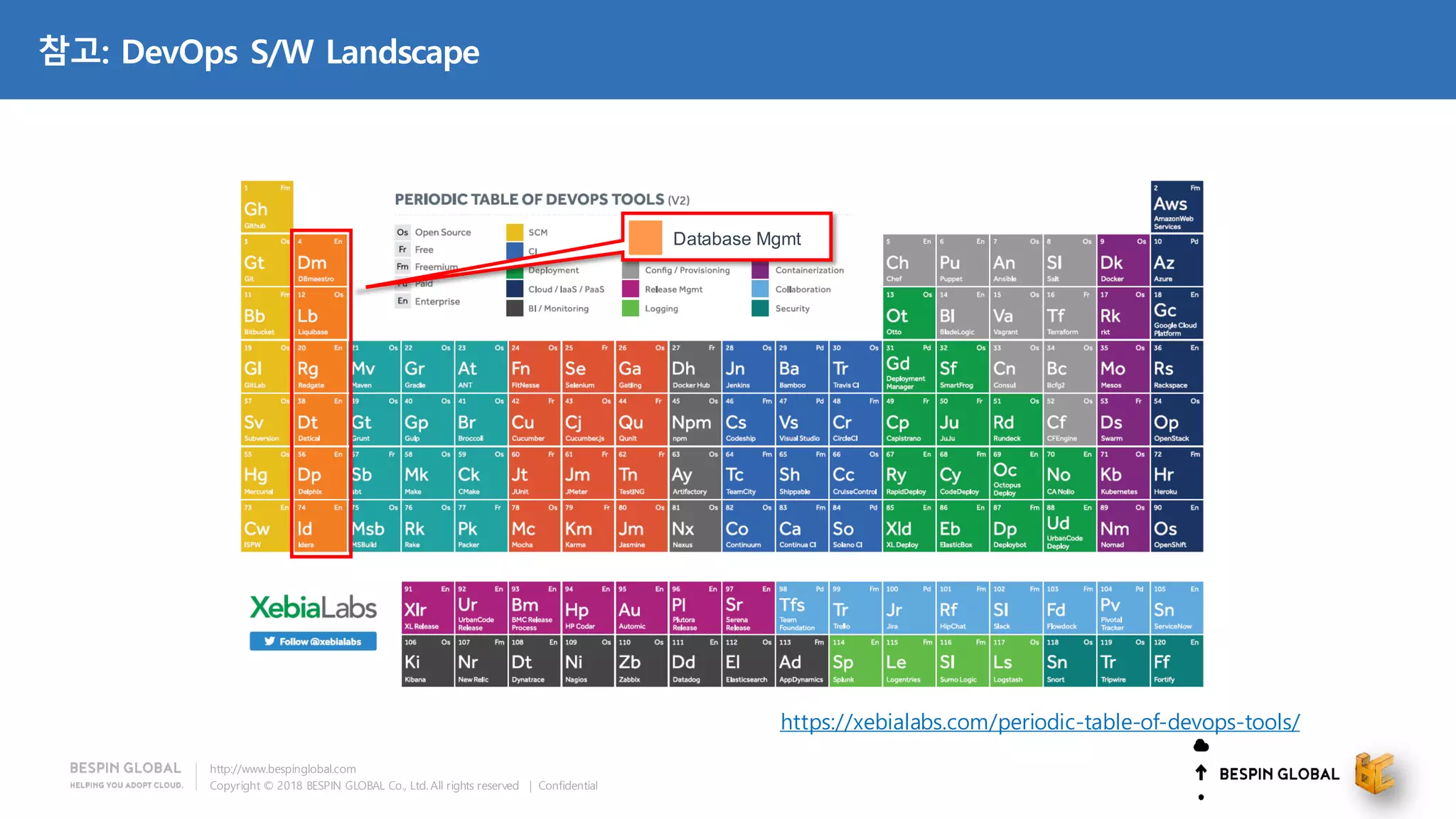

참고: DevOps S/W Landscape
https://xebialabs.com/periodic-table-of-devops-tools/
Database Mgmt

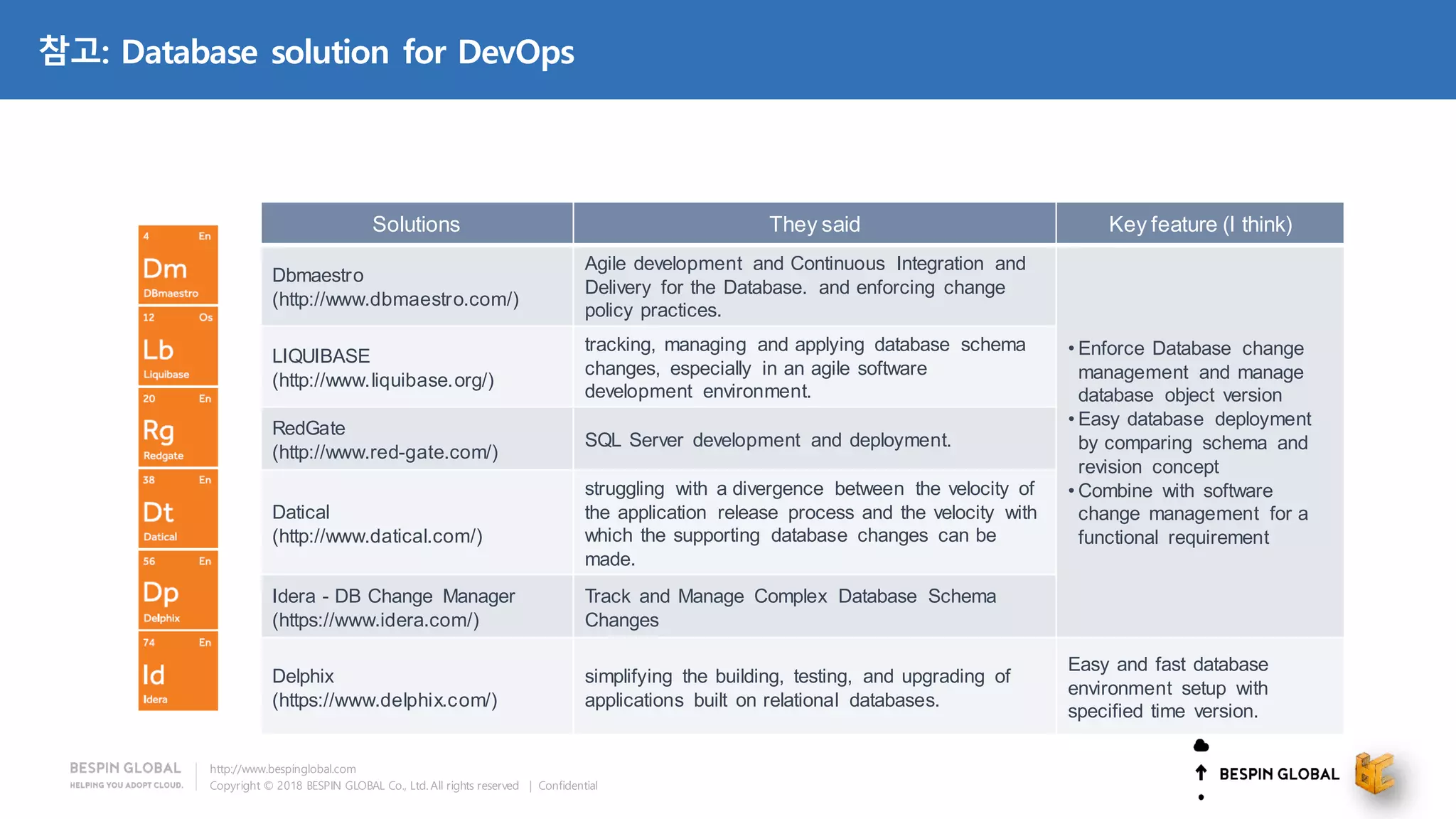

참고: Database solution for DevOps
Solutions They said Key feature (I think)
Dbmaestro
(http://www.dbmaestro.com/)
Agile development and Continuous Integration and
Delivery for the Database. and enforcing change
policy practices.
• Enforce Database change
management and manage
database object version
• Easy database deployment
by comparing schema and
revision concept
• Combine with software
change management for a
functional requirement
LIQUIBASE
(http://www.liquibase.org/)
tracking, managing and applying database schema
changes, especially in an agile software
development environment.
RedGate
(http://www.red-gate.com/)
SQL Server development and deployment.
Datical
(http://www.datical.com/)
struggling with a divergence between the velocity of
the application release process and the velocity with
which the supporting database changes can be
made.
Idera - DB Change Manager
(https://www.idera.com/)
Track and Manage Complex Database Schema
Changes
Delphix
(https://www.delphix.com/)
simplifying the building, testing, and upgrading of
applications built on relational databases.
Easy and fast database
environment setup with
specified time version.

BespinGlobal CDP (Cloud Data Platform) 팀 소개
https://www.youtube.com/watch?v=0GBdUXlhsdI
클라우드 세상에서 IT 관리자로 살아남기
We are hiring
➢ On-premise → AWSMigration
➢ Oracle → AWS PostgreSQL
➢ RDB을 넘어, AWS 환경에서의 DataArchitect를지향
➢ 국내 최대(大) Data관련 전문가 보유

AWS Cloud 환경으로 DB Migration 전략 수립하기

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to AWS Cloud 환경으로 DB Migration 전략 수립하기

Similar to AWS Cloud 환경으로 DB Migration 전략 수립하기 (20)

More from BESPIN GLOBAL

More from BESPIN GLOBAL (20)
