[AWSマイスターシリーズ] Amazon ElastiCache

re:G
ene

AWS マイスターシリーズ

rate

Amazon ElastiCache
2013.10.30
アマゾンデータサービスジャパン株式会社
ソリューションアーキテクト　松尾　康博
ソリューションアーキテクト　蒋　逸峰

© 2013 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.

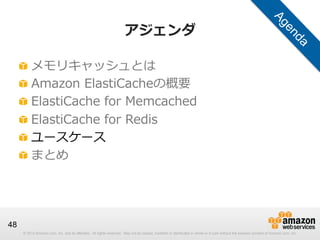

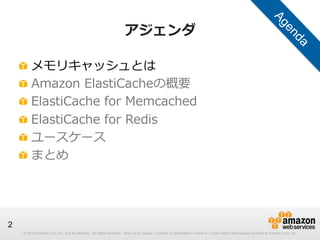

アジェンダ
!
!
!
!
!
!

  メモリキャッシュとは
  Amazon ElastiCacheの概要
  ElastiCache for Memcached
  ElastiCache for Redis
  ユースケース
  まとめ

2

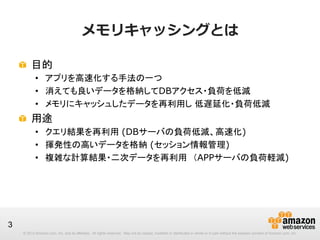

メモリキャッシングとは
!   目的
•  アプリを高速化する手法の一つ
•  消えても良いデータを格納してDBアクセス・負荷を低減
•  メモリにキャッシュしたデータを再利用し低遅延化・負荷低減

!   用途
•  クエリ結果を再利用 (DBサーバの負荷低減、高速化)
•  揮発性の高いデータを格納 (セッション情報管理)
•  複雑な計算結果・二次データを再利用　（APPサーバの負荷軽減)

3

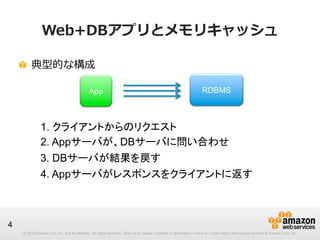

Web+DBアプリとメモリキャッシュ
!   典型的な構成
App

RDBMS

1. クライアントからのリクエスト
2. Appサーバが、DBサーバに問い合わせ
3. DBサーバが結果を戻す
4. Appサーバがレスポンスをクライアントに返す

4

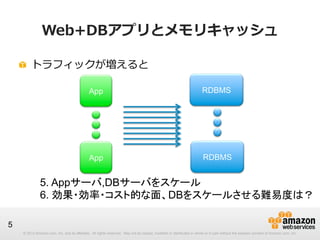

!   トラフィックが増えると
App

RDBMS

App

RDBMS

5. Appサーバ,DBサーバをスケール
6. 効果・効率・コスト的な面、DBをスケールさせる難易度は？
5

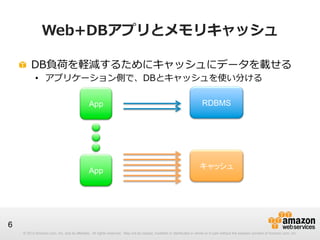

!   DB負荷を軽減するためにキャッシュにデータを載せる
•  アプリケーション側で、DBとキャッシュを使い分ける
App

RDBMS

App

キャッシュ

6

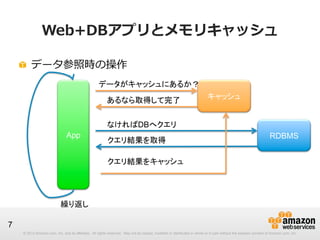

!   データ参照時の操作
データがキャッシュにあるか？
あるなら取得して完了

キャッシュ

なければDBへクエリ
App

クエリ結果を取得

RDBMS

クエリ結果をキャッシュ

繰り返し
7

!   更更新時の操作
キャッシュ
Insert / Update
App

RDBMS

オブジェクト書き込み

繰り返し
8

Webアプリとメモリキャッシュ(セッション)
!   共有キャッシュとして使った構成
§  複数のAppサーバで共有するセッション用メモリ空間を実現
§  多くの言語やフレームワークが対応済み
§  セッションレプリケーションやロードバランサに依存しない構成が可能
App

キャッシュ

LB

App
9

アジェンダ
!
!
!
!
!
!

  まとめ

10

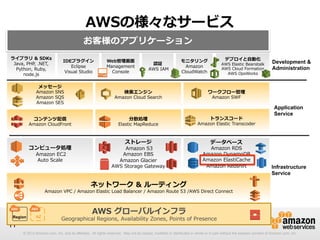

AWSの様々なサービス
お客様のアプリケーション
ライブラリ & SDKs
Java, PHP, .NET,
Python, Ruby,
node.js

IDEプラグイン
Eclipse
Visual Studio

メッセージ

Amazon SNS
Amazon SQS
Amazon SES

コンテンツ配信

Amazon CloudFront

コンピュータ処理理
Amazon EC2
Auto Scale

Web管理理画⾯面
Management
Console

認証
AWS IAM

デプロイと⾃自動化

モニタリング
Amazon
CloudWatch

検索索エンジン
Amazon Cloud Search

分散処理理

AWS Elastic Beanstalk
AWS Cloud Formation
AWS OpsWorks

Development &
Administration

ワークフロー管理理
Amazon SWF

トランスコード

Elastic MapReduce

Amazon Elastic Transcoder

ストレージ
Amazon S3

Application
Service

データベース

Amazon EBS
Amazon Glacier
AWS Storage Gateway

Amazon RDS
Amazon DynamoDB
Amazon ElastiCache
Amazon Redshift

Infrastructure
Service

ネットワーク & ルーティング

Amazon VPC / Amazon Elastic Load Balancer / Amazon Route 53 /AWS Direct Connect

Region

11

AZ

AWS グローバルインフラ

Geographical Regions, Availability Zones, Points of Presence

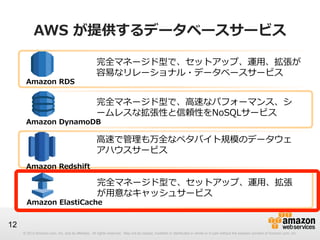

AWS が提供するデータベースサービス
Amazon RDS

完全マネージド型で、セットアップ、運⽤用、拡張が
容易易なリレーショナル・データベースサービス
完全マネージド型で、⾼高速なパフォーマンス、シ
ームレスな拡張性と信頼性をNoSQLサービス

Amazon DynamoDB

⾼高速で管理理も万全なペタバイト規模のデータウェ
アハウスサービス
Amazon Redshift

完全マネージド型で、セットアップ、運⽤用、拡張
が⽤用意なキャッシュサービス

Amazon ElastiCache

12

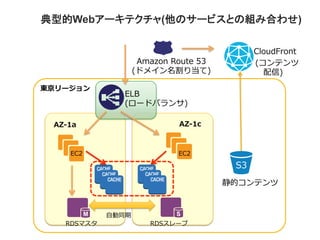

典型的Webアーキテクチャ(他のサービスとの組み合わせ)
CloudFront
(コンテンツ
配信)

Amazon Route 53
(ドメイン名割り当て)
東京リージョン

ELB
(ロードバランサ)
AZ-‐‑‒1c

AZ-‐‑‒1a

EC2

EC2

S3
静的コンテンツ

RDSマスタ

⾃自動同期

RDSスレーブ

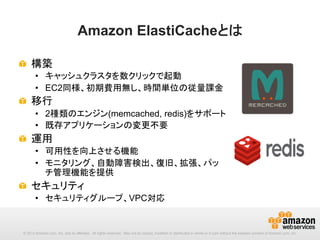

Amazon ElastiCacheとは
!   構築
•  キャッシュクラスタを数クリックで起動
•  EC2同様、初期費用無し、時間単位の従量課金

!   移行
•  2種類のエンジン(memcached, redis)をサポート
•  既存アプリケーションの変更不要

!   運用
•  可用性を向上させる機能
•  モニタリング、自動障害検出、復旧、拡張、パッ
チ管理機能を提供

!   セキュリティ
•  セキュリティグループ、VPC対応

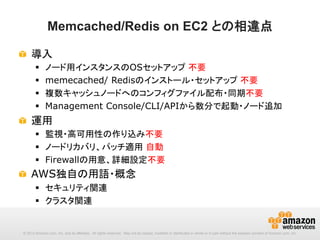

Memcached/Redis on EC2 との相違点
!   導入
§ 
§ 
§ 
§ 

ノード用インスタンスのOSセットアップ不要
memecached/ Redisのインストール・セットアップ不要
複数キャッシュノードへのコンフィグファイル配布・同期不要
Management Console/CLI/APIから数分で起動・ノード追加

!   運用
§  監視・高可用性の作り込み不要
§  ノードリカバリ、パッチ適用自動
§  Firewallの用意、詳細設定不要

!   AWS独自の用語・概念
§  セキュリティ関連
§  クラスタ関連

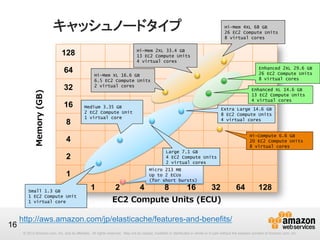

キャッシュノードタイプ
128

Hi-Mem 2XL 33.4 GB
13 EC2 Compute Units
4 virtual cores

64
Memory (GB)

Hi-Mem 4XL 68 GB
8 virtual cores

32

16

8

4

Medium 3.35 GB
2 EC2 Compute Unit
1 virtual core

1

16

2

1

2

4

8

16

Hi-Compute 6.6 GB
8 virtual cores

Large 7.1 GB

4 EC2
Compute Units
2 virtual cores

Micro 213 MB

Up
to 2 ECUs
(for short bursts)

Enhanced XL 14.6 GB
4 virtual cores

Extra Large 14.6 GB
8 EC2 Compute Units
4 virtual cores

Small 1.3 GB
1 EC2 Compute Unit
1 virtual core

Enhanced 2XL 29.6 GB
8 virtual cores

Hi-Mem XL 16.6 GB
6.5 EC2 Compute Units
2 virtual cores

32

64

128

EC2 Compute Units (ECU)

http://aws.amazon.com/jp/elasticache/features-and-benefits/

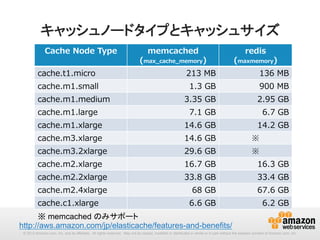

キャッシュノードタイプとキャッシュサイズ
Cache Node Type

memcached

(max_̲cache_̲memory)

redis

(maxmemory)

cache.t1.micro

213 MB

136 MB

cache.m1.small

1.3 GB

900 MB

3.35 GB

2.95 GB

7.1 GB

6.7 GB

cache.m1.xlarge

14.6 GB

14.2 GB

cache.m3.xlarge

14.6 GB

※

cache.m3.2xlarge

29.6 GB

※

cache.m2.xlarge

16.7 GB

16.3 GB

cache.m2.2xlarge

33.8 GB

33.4 GB

cache.m2.4xlarge

68 GB

67.6 GB

6.6 GB

6.2 GB

cache.m1.medium
cache.m1.large

cache.c1.xlarge

※ memcached のみサポート
http://aws.amazon.com/jp/elasticache/features-and-benefits/

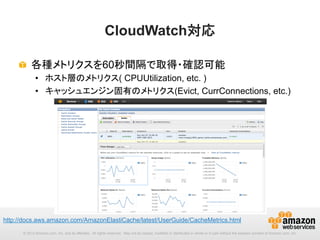

CloudWatch対応
!   各種メトリクスを60秒間隔で取得・確認可能
•  ホスト層のメトリクス( CPUUtilization, etc. )
•  キャッシュエンジン固有のメトリクス(Evict, CurrConnections, etc.)

http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/CacheMetrics.html

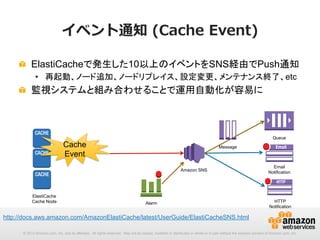

イベント通知 (Cache Event)
!   ElastiCacheで発生した10以上のイベントをSNS経由でPush通知
•  再起動、ノード追加、ノードリプレイス、設定変更、メンテナンス終了、etc

!   監視システムと組み合わせることで運用自動化が容易に

Queue

Cache
Event

Message

Amazon SNS

ElastiCache
Cache Node

Alarm

Email
Notification

HTTP
Notification

http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/ElastiCacheSNS.html

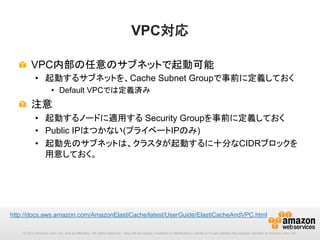

VPC対応
!   VPC内部の任意のサブネットで起動可能
•  起動するサブネットを、Cache Subnet Groupで事前に定義しておく
•  Default VPCでは定義済み

!   注意
•  起動するノードに適用する Security Groupを事前に定義しておく
•  Public IPはつかない(プライベートIPのみ)
•  起動先のサブネットは、クラスタが起動するに十分なCIDRブロックを
用意しておく。

http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/ElastiCacheAndVPC.html　

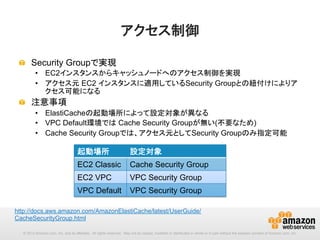

アクセス制御
!   Security Groupで実現
•  EC2インスタンスからキャッシュノードへのアクセス制御を実現
•  アクセス元 EC2 インスタンスに適用しているSecurity Groupとの紐付けによりア
クセス可能になる

!   注意事項
•  ElastiCacheの起動場所によって設定対象が異なる
•  VPC Default環境では Cache Security Groupが無い(不要なため)
•  Cache Security Groupでは、アクセス元としてSecurity Groupのみ指定可能

起動場所

設定対象

EC2 Classic

Cache Security Group

EC2 VPC

VPC Security Group

VPC Default
VPC Security Group
http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/
CacheSecurityGroup.html

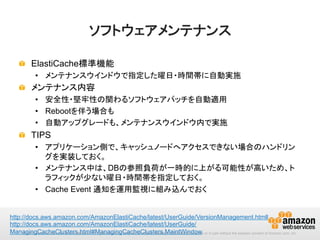

ソフトウェアメンテナンス
!   ElastiCache標準機能
•  メンテナンスウインドウで指定した曜日・時間帯に自動実施

!   メンテナンス内容
•  安全性・堅牢性の関わるソフトウェアパッチを自動適用
•  Rebootを伴う場合も
•  自動アップグレードも、メンテナンスウインドウ内で実施

!   TIPS
•  アプリケーション側で、キャッシュノードへアクセスできない場合のハンドリン
グを実装しておく。
•  メンテナンス中は、DBの参照負荷が一時的に上がる可能性が高いため、ト
ラフィックが少ない曜日・時間帯を指定しておく。
•  Cache Event 通知を運用監視に組み込んでおく
http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/VersionManagement.htmll
ManagingCacheClusters.html#ManagingCacheClusters.MaintWindow
in part without the express consent of Amazon.com, Inc.
© 2013 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or

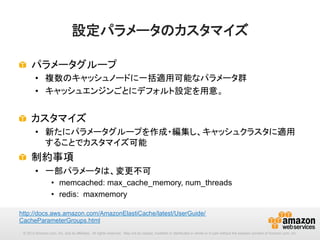

設定パラメータのカスタマイズ
!   パラメータグループ
•  複数のキャッシュノードに一括適用可能なパラメータ群
•  キャッシュエンジンごとにデフォルト設定を用意。

!   カスタマイズ
•  新たにパラメータグループを作成・編集し、キャッシュクラスタに適用
することでカスタマイズ可能

!   制約事項
•  一部パラメータは、変更不可
•  memcached: max_cache_memory, num_threads
•  redis: maxmemory
CacheParameterGroups.html

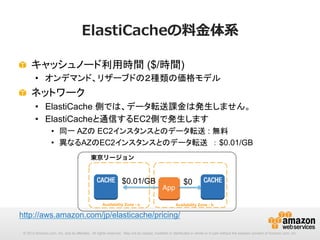

ElastiCacheの料料⾦金金体系
!   キャッシュノード利用時間 ($/時間)
•  オンデマンド、リザーブドの２種類の価格モデル

!   ネットワーク
•  ElastiCache 側では、データ転送課金は発生しません。
•  ElastiCacheと通信するEC2側で発生します
•  同一 AZの EC2インスタンスとのデータ転送 : 無料
•  異なるAZのEC2インスタンスとのデータ転送　： $0.01/GB

$0.01/GB
Availability Zone - a

$0

App

Availability Zone - b

http://aws.amazon.com/jp/elasticache/pricing/

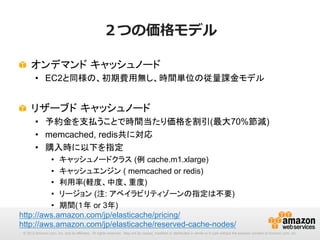

２つの価格モデル
!   オンデマンドキャッシュノード
•  EC2と同様の、初期費用無し、時間単位の従量課金モデル

!   リザーブドキャッシュノード
•  予約金を支払うことで時間当たり価格を割引(最大70%節減)
•  memcached, redis共に対応
•  購入時に以下を指定
•  キャッシュノードクラス (例 cache.m1.xlarge)
•  キャッシュエンジン ( memcached or redis)
•  利用率(軽度、中度、重度)
•  リージョン (注: アベイラビリティゾーンの指定は不要)
•  期間(１年 or 3年)
http://aws.amazon.com/jp/elasticache/pricing/
http://aws.amazon.com/jp/elasticache/reserved-cache-nodes/

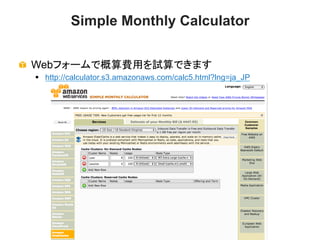

Simple Monthly Calculator
!   Webフォームで概算費用を試算できます
§  http://calculator.s3.amazonaws.com/calc5.html?lng=ja_JP

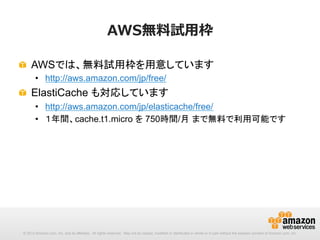

AWS無料料試⽤用枠
!   AWSでは、無料試用枠を用意しています
•  http://aws.amazon.com/jp/free/　

!   ElastiCache も対応しています
•  http://aws.amazon.com/jp/elasticache/free/
•  １年間、cache.t1.micro を 750時間/月まで無料で利用可能です

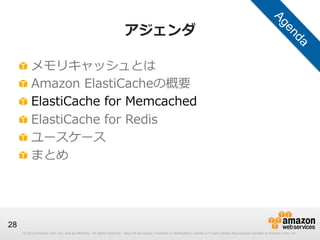

アジェンダ
!
!
!
!
!
!

  まとめ

28

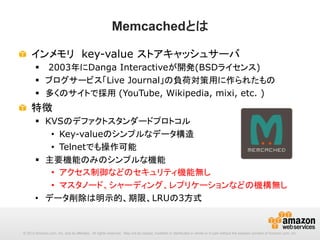

Memcachedとは
!   インメモリ　key-value ストアキャッシュサーバ
§  2003年にDanga Interactiveが開発(BSDライセンス)
§  ブログサービス「Live Journal」の負荷対策用に作られたもの
§  多くのサイトで採用 (YouTube, Wikipedia, mixi, etc. )

!   特徴
§  KVSのデファクトスタンダードプロトコル
•  Key-valueのシンプルなデータ構造
•  Telnetでも操作可能
§  主要機能のみのシンプルな機能
•  アクセス制御などのセキュリティ機能無し
•  マスタノード、シャーディング、レプリケーションなどの機構無し
•  データ削除は明示的、期限、LRUの3方式

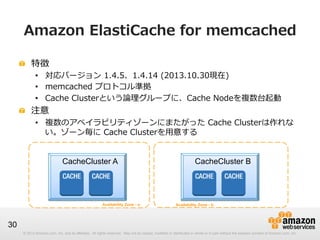

Amazon ElastiCache for memcached
!   特徴

•  対応バージョン 1.4.5、1.4.14 (2013.10.30現在)
•  memcached プロトコル準拠
•  Cache Clusterという論論理理グループに、Cache Nodeを複数台起動

!   注意

•  複数のアベイラビリティゾーンにまたがった Cache Clusterは作れな
い。ゾーン毎に Cache Clusterを⽤用意する
CacheCluster A


CacheCluster B


30

Auto Discovery for memcached
!   従来のクライアント側の設定
• 

Cache Clusterの全エンドポイントを接続先として設定する。

!   Auto Discoveryクライアント(Java, PHP)
• 

Cache ClusterのConfiguration Endpointを接続先として設定すると、全エンドポイントを自動
取得・設定し、接続する

!   注意
•  Configuration Endpointは、Cache Clusterのロードバランサー( Proxy) ではなく、
あくまでもメタデータを取得するEndpointとなる
CacheCluster

App
通常のクライアントライブラリ

xxx.0001.apne1.cache.amazonaws.com

App
Auto Discovery クライアントライブラリ

xxx.0002.apne1.cache.amazonaws.com
Configuration Endpoint
xxx.cfg.apne1.cache.amazonaws.com

http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/AutoDiscovery.html

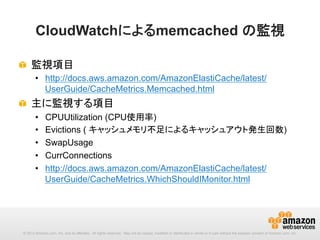

CloudWatchによるmemcached の監視
!   監視項目
•  http://docs.aws.amazon.com/AmazonElastiCache/latest/
UserGuide/CacheMetrics.Memcached.html

!   主に監視する項目
• 
• 
• 
• 
• 

CPUUtilization (CPU使用率)
Evictions ( キャッシュメモリ不足によるキャッシュアウト発生回数)
SwapUsage
CurrConnections
http://docs.aws.amazon.com/AmazonElastiCache/latest/
UserGuide/CacheMetrics.WhichShouldIMonitor.html

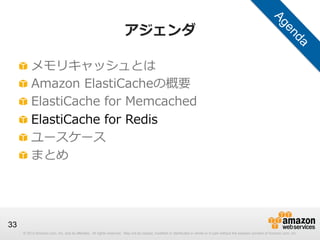

アジェンダ
!
!
!
!
!
!

  まとめ

33

Redisとは？
!   In-‐‑‒memory Key-‐‑‒Value Store
!   ⾼高機能なデータ構造、データ操作
•  List, Set, Sorted Set, Hash

!   永続化機構

•  Snapshot, Append only File

!   冗⻑⾧長化機構

•  Replication

!   Pub/Sub機能
!   Lua scripting
http://redis.io/
34

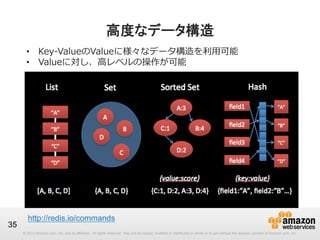

高度なデータ構造
•  Key-‐‑‒ValueのValueに様々なデータ構造を利利⽤用可能
•  Valueに対し、⾼高レベルの操作が可能

35

http://redis.io/commands

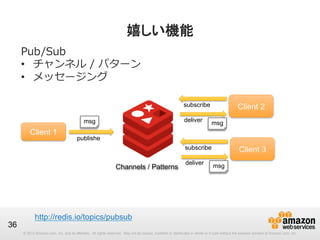

嬉しい機能
Pub/Sub
•  チャンネル / パターン
•  メッセージング
subscribe
deliver

msg

Client 1

Client 2
msg

publishe
subscribe

Channels / Patterns

36

deliver

Client 3
msg

http://redis.io/topics/pubsub

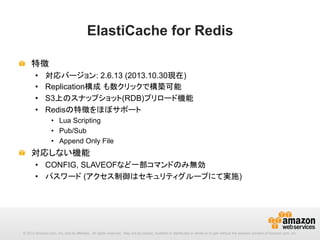

ElastiCache for Redis
!   特徴
• 
• 
• 
• 

対応バージョン: 2.6.13 (2013.10.30現在)
Replication構成も数クリックで構築可能
S3上のスナップショット(RDB)プリロード機能
Redisの特徴をほぼサポート
•  Lua Scripting
•  Pub/Sub
•  Append Only File

!   対応しない機能
•  CONFIG, SLAVEOFなど一部コマンドのみ無効
•  パスワード (アクセス制御はセキュリティグループにて実施)

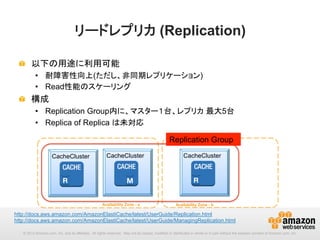

リードレプリカ (Replication)
!   以下の用途に利用可能
•  耐障害性向上(ただし、非同期レプリケーション)
•  Read性能のスケーリング

!   構成
•  Replication Group内に、マスター１台、レプリカ最大5台
•  Replica of Replica は未対応
Replication Group
CacheCluster

CacheCluster


CacheCluster


http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/Replication.html
http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/ManagingReplication.html

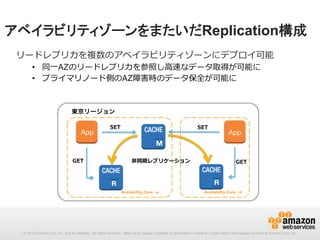

アベイラビリティゾーンをまたいだReplication構成
リードレプリカを複数のアベイラビリティゾーンにデプロイ可能
•  同⼀一AZのリードレプリカを参照し⾼高速なデータ取得が可能に
•  プライマリノード側のAZ障害時のデータ保全が可能に


App

GET

SET

SET

⾮非同期レプリケーション


App

GET



リードレプリカ昇格
リードレプリカをプライマリに昇格可能
昇格は数分が必要

•  ダウンが発⽣生するため、クライント側でエラーハンドリングは必要

•  アプリ修正不不要（プライマリのendpointが変わらない）

①

① unlink

② SYNC

③ DNS change

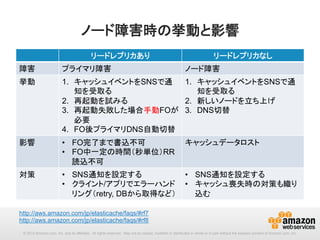

ノード障害時の挙動と影響
リードレプリカあり

リードレプリカなし

障害

プライマリ障害

ノード障害

挙動

1.  キャッシュイベントをSNSで通
1.  キャッシュイベントをSNSで通
知を受取る
知を受取る
2.  再起動を試みる
2.  新しいノードを立ち上げ
3.  再起動失敗した場合手動FOが 3.  DNS切替
必要
4.  FO後プライマリDNS自動切替

影響

•  FO完了まで書込不可
•  FO中一定の時間（秒単位）RR
読込不可

キャッシュデータロスト

対策

•  SNS通知を設定する
•  クライント/アプリでエラーハンド
リング（retry, DBから取得など）

•  SNS通知を設定する
•  キャッシュ喪失時の対策も織り
込む

http://aws.amazon.com/jp/elasticache/faqs/#rf7
http://aws.amazon.com/jp/elasticache/faqs/#rf8

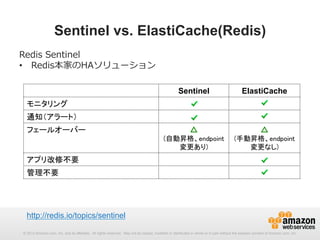

Sentinel vs. ElastiCache(Redis)
Redis Sentinel
•  Redis本家のHAソリューション
Sentinel

ElastiCache

△

△

(自動昇格、endpoint
変更あり)

(手動昇格、endpoint
変更なし)

モニタリング
通知（アラート）
フェールオーバー

アプリ改修不要
管理不要

http://redis.io/topics/sentinel

RDBデータのプリロード
!   既存のRedisからのデータ移行に
•  既存のRedisで取得したRDBファイルをS3に保存
•  キャッシュノード起動時に S3上のRDBファイルを読み込み

!   注意点
•  RDBファイルのバージョン互換性を確認
•  保存したS3に対して、ElastiCacheが参照可能なパーミッションが必要
•  キャッシュノードタイプがサポートするメモリサイズを超えるRDBは読み込み不可。
(起動時にエラーが発生)

Redis

EC2

RDB
copy

S3

ElastiCache

for
Redis

ManagingCacheClusters.html#ManagingCacheClusters.SeedingRedis

データのプリロード
S3からスナップショットをプリロード
• 

プライマリノード起動時にS3パスを指定(例例: mybacket/path/data.rdb)


プリロードの応用: バックアップ＆リストア
•  EC2上のRedisをslaveとしてマスタに接続可能
•  EC2上のRedis slave側でRDBファイルをS3へバックアップしてお
くことで、クラスタ起動時にS3からプリロード可能

slaveof

Redis

restore

RDB
copy

EC2

S3

http://redis.io/topics/persistence
ManagingCacheClusters.html#ManagingCacheClusters.RedisSnapshots

Append-Only Files(AOF)について
!   AOFとは
•  受信した全コマンド(操作)をローカルストレージ上のAOFに追記
•  キャッシュノードreboot時にキャッシュデータの復元が可能
•  メンテナンス時のreboot時にデータを保持可能

!   デフォルトでは off
•  パラメータグループで appendonly をyesに変更し有効化
•  cache.t1.microは未対応( appendonly=yesでも無視される)

!   注意点
•  ノード障害によるノード入れ替えが発生した場合はAOFが喪失する
•  データ保全のためには最低１台のリードレプリカ構成を推奨
CacheParameterGroups.Redis.html#CacheParameterGroups.Redis.AOF

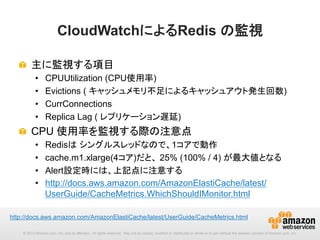

CloudWatchによるRedis の監視
!   主に監視する項目
• 
• 
• 
• 

CPUUtilization (CPU使用率)
Evictions ( キャッシュメモリ不足によるキャッシュアウト発生回数)
CurrConnections
Replica Lag ( レプリケーション遅延)

!   CPU 使用率を監視する際の注意点
• 
• 
• 
• 

Redisはシングルスレッドなので、1コアで動作
cache.m1.xlarge(4コア)だと、 25% (100% / 4) が最大値となる
Alert設定時には、上記点に注意する
http://docs.aws.amazon.com/AmazonElastiCache/latest/
UserGuide/CacheMetrics.WhichShouldIMonitor.html

http://docs.aws.amazon.com/AmazonElastiCache/latest/UserGuide/CacheMetrics.html　

アジェンダ
!
!
!
!
!
!

  まとめ

48

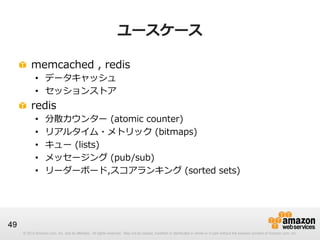

ユースケース
!   memcached , redis
•  データキャッシュ
•  セッションストア

!   redis
• 
• 
• 
• 
• 

分散カウンター (atomic counter)
リアルタイム・メトリック (bitmaps)
キュー (lists)
メッセージング (pub/sub)
リーダーボード,スコアランキング (sorted sets)

49

ブロードキャスト
リアルタイム位置ゲーム
(broadcast
with
Redis
pub/sub)

*Image from:
https://geoloqi.com/blog/2011/09/building-a-real-time-location-based-urban-geofencing-game-with-socket-io-redisnode-js-and-sinatra-synchrony/

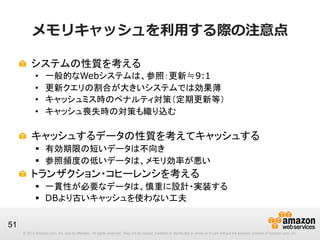

メモリキャッシュを利利⽤用する際の注意点
!   システムの性質を考える
• 
• 
• 
• 

一般的なWebシステムは、参照：更新≒9:1
更新クエリの割合が大きいシステムでは効果薄
キャッシュミス時のペナルティ対策（定期更新等）
キャッシュ喪失時の対策も織り込む
•  ログインし直し、DB負荷増、等への対策

!   キャッシュするデータの性質を考えてキャッシュする
§  有効期限の短いデータは不向き
§  参照頻度の低いデータは、メモリ効率が悪い

!   トランザクション・コヒーレンシを考える
§  一貫性が必要なデータは、慎重に設計・実装する
§  DBより古いキャッシュを使わない工夫
51

キャッシュのクラスタ化について
!   単一キャッシュノード構成の課題
•  障害時のデータ喪失による影響は少ない（はず）
§  ただしDBが過負荷になり、システムスローダウンやダウンも
§  キャッシュ容量増強のためにはスケールアップ(容易ではない)

App

RDBMS

キャッシュ
App

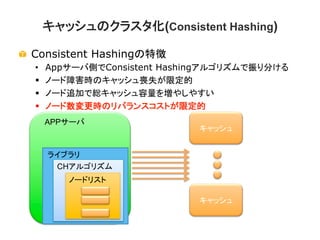

キャッシュのクラスタ化(Consistent Hashing)
!   Consistent Hashingの特徴
• 
§ 
§ 
§ 

Appサーバ側でConsistent Hashingアルゴリズムで振り分ける
ノード障害時のキャッシュ喪失が限定的
ノード追加で総キャッシュ容量を増やしやすい
ノード数変更時のリバランスコストが限定的
APPサーバ

キャッシュ

ライブラリ
CHアルゴリズム
ノードリスト
キャッシュ

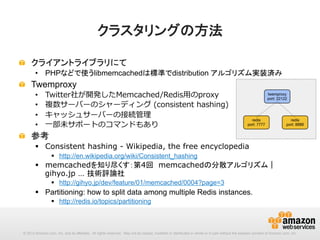

クラスタリングの方法
!   クライアントライブラリにて
•  PHPなどで使うlibmemcachedは標準でdistribution アルゴリズム実装済み

!

Twemproxy
• 
• 
• 
• 

Twitter社が開発したMemcached/Redis⽤用のproxy
複数サーバーのシャーディング (consistent hashing)
キャッシュサーバーの接続管理理
⼀一部未サポートのコマンドもあり

!   参考
§  Consistent hashing - Wikipedia, the free encyclopedia
§  http://en.wikipedia.org/wiki/Consistent_hashing

§  memcachedを知り尽くす：第4回　memcachedの分散アルゴリズム｜
gihyo.jp … 技術評論社
§  http://gihyo.jp/dev/feature/01/memcached/0004?page=3

§  Partitioning: how to split data among multiple Redis instances.
§  http://redis.io/topics/partitioning

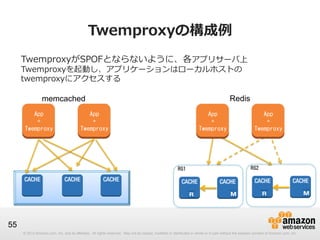

Twemproxyの構成例例
TwemproxyがSPOFとならないように、各アプリサーバ上
Twemproxyを起動し、アプリケーションはローカルホストの
twemproxyにアクセスする

Redis

memcached
App

+

Twemproxy

App

+

Twemproxy

App

+

Twemproxy

RG1

App

+

Twemproxy

RG2

55

アジェンダ
!
!
!
!
!
!

  まとめ

56

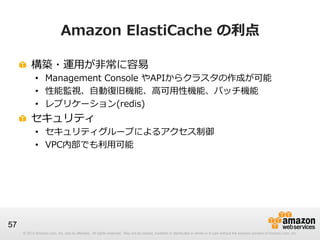

Amazon ElastiCache の利利点
!   構築・運⽤用が⾮非常に容易易

•  Management Console やAPIからクラスタの作成が可能
•  性能監視、⾃自動復復旧機能、⾼高可⽤用性機能、パッチ機能
•  レプリケーション(redis)

!   セキュリティ

•  セキュリティグループによるアクセス制御
•  VPC内部でも利利⽤用可能

57

参考資料
!   Amazon ElastiCache 概要
•  http://aws.amazon.com/jp/elasticache/

!   料金
•  http://aws.amazon.com/jp/elasticache/pricing/
•  http://aws.amazon.com/jp/elasticache/reserved-cache-nodes/

!   FAQ
•  http://aws.amazon.com/jp/elasticache/faqs/

!   ドキュメント
•  http://aws.amazon.com/jp/documentation/elasticache/

!   Amazon ElastiCache フォーラム
•  https://forums.aws.amazon.com/forum.jspa?forumID=127


APPENDIX


Appendix: Redis で制限されているコマンド
!   以下のコマンドは実行不可(unknown command扱い)
• 
• 
• 
• 

設定系 (config, slaveof)
データ制御系 ( save, bgsave, bgrewriteof, migrate)
プロセス制御系( shutdown)
debug

!   参考
•  http://redis.io/commands
UserGuide/ClientConfig.html#ClientConfig.RestrictedCommands　

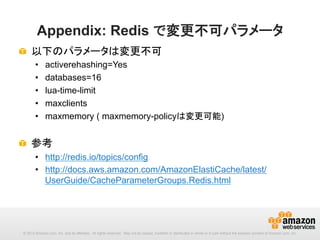

Appendix: Redis で変更不可パラメータ
!   以下のパラメータは変更不可
• 
• 
• 
• 
• 

activerehashing=Yes
databases=16
lua-time-limit
maxclients
maxmemory ( maxmemory-policyは変更可能)

!   参考
•  http://redis.io/topics/config
UserGuide/CacheParameterGroups.Redis.html　

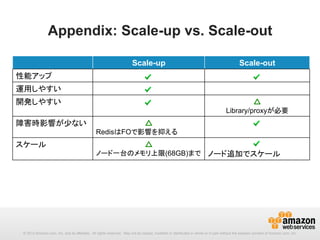

Appendix: Scale-up vs. Scale-out
Scale-up

Scale-out

性能アップ
運用しやすい
開発しやすい

△
Library/proxyが必要

障害時影響が少ない

△
RedisはFOで影響を抑える

スケール

△
ノード一台のメモリ上限(68GB)までノード追加でスケール

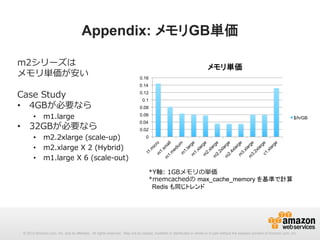

Appendix: メモリGB単価
m2シリーズは
メモリ単価が安い

メモリ単価
0.16
0.14

Case Study
•  4GBが必要なら
•  m1.large

•  32GBが必要なら

•  m2.2xlarge (scale-‐‑‒up)
•  m2.xlarge X 2 (Hybrid)
•  m1.large X 6 (scale-‐‑‒out)

0.12
0.1
0.08
0.06

$/h/GB

0.04
0.02
0

*Y軸: 1GBメモリの単価
*memcachedの max_cache_memory を基準で計算
Redis も同じトレンド

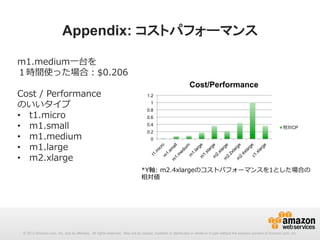

Appendix: コストパフォーマンス
m1.medium⼀一台を
１時間使った場合：$0.206
Cost / Performance
のいいタイプ
•  t1.micro
•  m1.small
•  m1.medium
•  m1.large
•  m2.xlarge

Cost/Performance
1.2
1
0.8
0.6
0.4
0.2

相対CP

0

*Y軸: m2.4xlargeのコストパフォーマンスを1とした場合の
相対値


[AWSマイスターシリーズ] Amazon ElastiCache

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to [AWSマイスターシリーズ] Amazon ElastiCache

Similar to [AWSマイスターシリーズ] Amazon ElastiCache (20)

More from Amazon Web Services Japan

More from Amazon Web Services Japan (20)

[AWSマイスターシリーズ] Amazon ElastiCache
