Automatic compression testing machines 2020

Το μέλλον είναι αυτόματο!
Αλέξανδρος Τσιώλης – Τεχνικός Διευθυντής Hellenplan

Translation © 2020 Hellenplan Ltd © 2020 CONTROLS | CONTROLS Group 3
 Αντοχή σε θλίψη
 Αντοχή σε κάμψη
 Έμμεσο εφελκυσμό
Τυπικές δοκιμές αντοχής: εφαρμογή φορτίου
με σταθερό ρυθμό μέχρι αστοχία δοκιμίου
Κυκλικές φορτίσεις: «ράμπες»
φόρτισης/αποφόρτισης εκτελούνται ώστε να
μετράται η παραμόρφωση του δείγματος
Όταν απαιτείται διερεύνηση συμπεριφοράς
post peak (FRC, χαρακτηρισμός εκτοξευόμενου
σκυροδέματος)
Από απλή αντοχή έως προηγμένες δοκιμές
s
t
F
d
s
t
 Προσδιορισμός μέτρου ελαστικότητας
 Δοκιμές με έλεγχο παραμόρφωσης
Ποιες δοκιμές μπορώ να εκτελέσω;

 Δοκιμή Θλίψης
 Δοκιμή Κάμψης
 Δοκιμή Έμμεσου εφελκυσμού
 Προσδιορισμός
μέτρου ελαστικότητας
 Δοκιμή με
έλεγχο μετατόπισης
s
t
s
t
F
d
ΠΡΟΤΥΠΕΣ ΔΟΚΙΜΕΣ ΑΝΤΟΧΗΣ ΠΡΟΗΓΜΕΝΕΣ ΔΟΚΙΜΕΣ

Πρότυπες δοκιμές αντοχής
Translation © 2020 Hellenplan Ltd © 2020 CONTROLS | CONTROLS Group
s
tΘλίψη Κάμψη Έμμεσος εφελκυσμός
5

Αυτόματη μηχανή για
δοκιμές θλίψης και
κάμψης
Ο τακτικός έλεγχος ποιότητας
σκυροδέματος κάνει το άλμα στην νέα
εποχή με τον έλεγχο κλειστού βρόχου
PID της CONTROLS που διασφαλίζει
απόλυτο έλεγχο του ρυθμού φόρτισης με
τεχνολογία VFD inverter.
Εξάλειψη σφάλματος χρήστη
Εύκολη χρήση
Συμμόρφωση με πρότυπα
Υψηλή απόδοση
Αθόρυβη λειτουργία
Εξοικονόμηση ενέργειας
BENEFITS
Η Controls πλέον δεν παράγει ημι-αυτόματες
μηχανές ώστε να προσφέρει λύσεις σύμφωνες
με τα πιο πρόσφατα πρότυπα και να
εξαλείφονται τα σφάλματα χρήστη.

Προαιρετική αναμονή δεύτερου
πλαισίου με λεβιέ επιλογής.
Υψηλής απόδοσης, χαμηλού
θορύβου και χαμηλής
κατανάλωσης κινητήρας ρεύματος
εξοπλισμένος με Inverter.
Ταχεία προσέγγιση με
αντλία δύο σταδίων και
αυτόματη βαλβίδα υψηλής
πίεσης για βελτιωμένη
παραγωγικότητα.
Φιλική προς το χρήστη
ευρεία οθόνη.
Τυποποιημένη διαδικασία
εκτύπωσης με τον
ενσωματωμένο γραφικό εκτυπωτή.
Υψηλή ακρίβεια
(Κλάσση 1 ή καλύτερη)
Θύρα RS232 για απλή και ταχεία
μεταφόρτωση σε μορφή ASCII.

Ευέλικτη αυτόματη μηχανή θλίψης
για πρότυπες δοκιμές
 Η καλύτερη επιλογή για εργαστήρια ελέγχου
ποιότητας
 Υψηλή αποδοτικότητα (throughput) για δοκιμές
ρουτίνας όπως θλίψη, κάμψη και έμμεσο
εφελκυσμό.
Πολύγλωσσα μενού!

Ευέλικτη χρήση με τρία
αναλογικά κανάλια για
αισθητήρες φορτίου και
προαιρετικά αναμονή για
δεύτερο και τρίτο πλαίσιο.
Διπλή διεπαφή χρήστη: μέσω οθόνης
κονσόλας ή μέσω υπολογιστή με
λογισμικό Datamanager
 αποθήκευση αποτελεσμάτων σε
εξωτερική μνήμη (USB stick) για
άμεση μεταφόρτωση σε PC σε
μορφή ASCII
 εύκολη αναβάθμιση
υλικολογισμικού και ασφαλή
backup των ρυθμίσεων (PID,
βαθμονόμηση κλπ),
Βέλτιστη ακρίβεια με υψηλή ενεργή
ανάλυση και εκτεταμένο εύρος
Κλάσσης 1.
Θύρα USB για:
Θύρα Ethernet για PC/Internet/Δίκτυο
Εσωτερική μνήμη 16 GB
Βελτιωμένος αλγόριθμος PID και πολλαπλά PID.
Έως 3 διαφορετικά προφίλ παραμέτρων PID μπορούν
να προσαρμοστούν και να ανατεθούν σε συγκεκριμένες
δοκιμές (ACV, κάμψη, κ.λπ.)
Λειτουργία υπερ-δειγματοληψίας (Oversampling)
που αυξάνει το ρυθμό δειγματοληψίας όταν το δείγμα
πλησιάζει την αστοχία για καλύτερη αναγνώριση της
μέγιστης τιμής (ειδικά σε περίπτωση ψαθυρής αστοχίας)
Μεταβλητή ταχύτητα με κινητήρα DC μόνιμου
μαγνήτη για υψηλές επιδόσεις με χαμηλούς
ρυθμούς φόρτισης και σε χαμηλές τιμές φορτίου.
Φιλική προς το χρήστη
ευρεία γραφική έγχρωμη οθόνη

Έξυπνη, αυτόματη και διασυνδεδεμένη σειρά
μηχανών θλίψης Compact-Line
 Η νέα κορυφαία σειρά μηχανών θλίψης
Compact-Line της CONTROLS
 Αυτόματη εκτέλεση βασικών δοκιμών αντοχής
αστοχίας
Ελέγξτε έως τέσσερα πλαίσια από 15 kN έως 5000 kN

Ενεργός έλεγχος έως 4 πλαίσια φόρτισης με
επιλογή μέσω οθόνης ελέγχου ή μέσω υπολογιστή!
Έλεγχος έως 4 πλαισίων από 15kN έως 5000kN
καθιστώντας το σύστημα κατάλληλο για δοκιμές σε
ποικιλία υλικών και προτύπων.
Μεγάλη έγχρωμη οθόνη αφής υψηλής ανάλυσης για
διαισθητική χρήση όμοια με tablet ή τηλέφωνο:
 Εικόνα που αντιπροσωπεύει το δείγμα μπορεί να
συσχετιστεί με τα προφίλ δοκιμής (10 διαθέσιμες
θέσεις αποθήκευσης) για εύκολη χρήση
 Βοήθεια με εικόνες για εύκολη ρύθμιση των
διαστάσεων του δείγματος
 Δυνατότητα μεγέθυνσης στο γράφημα δοκιμής
Same features as Pilot Pro, plus:
4 κανάλια υψηλής ανάλυσης για
αισθητήρες φορτίου (μορφομετατροπείς ή
δυναμοκυψέλες)
Πλήρης έλεγχος από υπολογιστή
με λογισμικό Datamanager

Άμεση και εύκολη διαθεσιμότητα
των αποτελεσμάτων δοκιμών σε
διάφορες μορφές για εξαγωγή
ακατέργαστων δεδομένων στο
Σύστημα Διαχείρισης
Πληροφοριών Εργαστηρίου
(LIMS) / εταιρικό ERP.
ΚΑΘΕΤΗ ΔΙΑΣΥΝΔΕΣΗ
(SEAMLESS DEVICE INTEGRATION)
ΕΞΑΓΩΓΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ
ΔΟΚΙΜΩΝ
Δυνατότητα λήψης εισόδων από διάφορα συστήματα μέτρησης
και συσκευές (ζυγοί, παχύμετρα, αναγνώστες γραμμικού κώδικα)
για περαιτέρω αύξηση της παραγωγικότητας και εξάλειψη των
σφαλμάτων μεταφοράς.
Κάντε την πρέσα σας διασυνδεδεμένο μέρος
της εργαστηριακής σας υποδομής
12Translation © 2020 Hellenplan Ltd © 2020 CONTROLS | CONTROLS Group

Προηγμένες δοκιμές: s
t
13
Προσδιορισμός μέτρου ελαστικότητας

14
Τι είναι το μέτρο ελαστικότητας;
 Η αντοχή σε θλίψη χρησιμοποιείται για την αξιολόγηση της
επιτελεστικότητας του σκυροδέματος∙ ωστόσο, μερικές φορές δεν αρκεί
για τον πλήρη χαρακτηρισμό της συμπεριφοράς του σκυροδέματος.
 Ακόμα κι αν το μέτρο ελαστικότητας είναι αντιπροσωπευτικό μόνο σε
περιορισμένο εύρος τάσης (λόγω του μη γραμμικού καταστατικού νόμου
του σκυροδέματος), είναι πολύ σημαντική μηχανική παράμετρος που
χρησιμοποιείται συχνά στο δομικό σχεδιασμό, αποδίδοντας την
ικανότητα του σκυροδέματος να παραμορφώνεται ελαστικά.
 Τα τελευταία χρόνια καθίσταται όλο και περισσότερο απαραίτητο να
έχουμε ελάχιστη τιμή μέτρου ελαστικότητας προκειμένου να
αποφευχθούν υπερβολικές παραμορφώσεις και ταλαντώσεις κυρίως για
τους ουρανοξύστες. Για το Μπουρτζ Χαλίφα ζητήθηκε τουλάχιστον 43,8
GPa για σκυρόδεμα με 80 MPa αντοχή σε θλίψη.
 Γνωστοί συσχετισμοί, που χρησιμοποιούνται στις εξισώσεις σχεδιασμού,
μεταξύ του μέτρου ελαστικότητας και της αντοχής σε θλίψη, δείχνουν
αύξηση του μέτρου ελαστικότητας για αυξανόμενες τιμές αντοχής
σε θλίψη.
 Ωστόσο, ορισμένα πειράματα αποκάλυψαν ότι αυτές οι συσχετίσεις
μπορεί να υπερεκτιμούν το μέτρο ελαστικότητας όσο αυξάνεται η
αντοχή σε θλίψη (>50 MPa).
 Είναι λοιπόν πολύ σημαντικός ο ακριβής προσδιορισμός αυτής της
παραμέτρου.

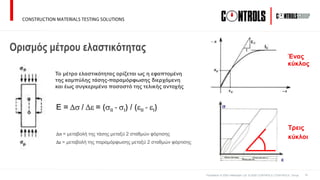

Ορισμός μέτρου ελαστικότητας
E = Ds / De = (sII - sI) / (eII - eI)
Ds = μεταβολή της τάσης μεταξύ 2 σταθμών φόρτισης
De = μεταβολή της παραμόρφωσης μεταξύ 2 σταθμών φόρτισης
Το μέτρο ελαστικότητας ορίζεται ως η εφαπτομένη
της καμπύλης τάσης-παραμόρφωσης διερχόμενη
και έως συγκεριμένο ποσοστό της τελικής αντοχής
s
e
Ένας
κύκλος
Τρεις
κύκλοι

16
Διεθνή Πρότυπα

eD .eleD creepeD crackeD= + +
17
Elastic Modulus E = Ds / De = (sII - sI) / (eII - eI)
Ds = variation of tension between 2 standard level of load
De = variation of strain between 2 standard level of loadΟι κοινές απαιτήσεις των υφιστάμενων προτύπων είναι οι εξής:
 Υπολογισμός του Μ.Ε. μετά από καθορισμένο αριθμό κύκλων:
 για τη βέλτιστη σταθεροποίηση των οργάνων μέτρησης
 για ελαχιστοποίηση του ερπυσμού
Το εύρος του κύκλου, που θα πραγματοποιηθεί μεταξύ ελάχιστης και
μέγιστης τάσης, ορίζεται σε σχέση με την αντοχή σε θλίψη, εκτιμώμενη
ως η μέση τιμή μετά τη δοκιμή τριών άλλων δειγμάτων του ιδίου αναμίγματος
 Μέγιστη τάση έως 40% της αναμενόμενης αντοχής για ελαχιστοποίηση των ρωγμών
 Χρησιμοποιήστε δύο ή περισσότερους αισθητήρες παραμόρφωσης στερεωμένους στις πλευρές των πρισμάτων ή των κυλίνδρων
 Μήκος μετρητή (μεταξύ 2/3 dia και ½ H)
 Ελέγξτε τη σταθερότητα / αξιοπιστία του αισθητήρα και την αξονικότητα δείγματος. Το νέο EN 12390-13 απαιτεί την εκτέλεση των ελέγχων
κατά τους κύκλους προφόρτισης, εκτελούμενων σε χαμηλή τάση (μέγιστο fc / 9), αποφεύγοντας έτσι τις επιδράσεις του δείγματος σε περίπτωση
που τα αισθητήρια πρέπει να ρυθμιστούν ή να κεντρωθεί το δείγμα.
creepeD
crackeD
Διεθνή Πρότυπα

Εκτέλεση προηγμένων δοκιμών με μηχανές Compact-line, που
προηγουμένως ήταν εφικτές μόνο με κονσόλες ελεγχόμενες από υπολογιστή.
Αυτόματη εκτέλεση δοκιμών Μέτρου
Ελαστικότητας σύμφωνα με τα κύρια Διεθνή
Πρότυπα με αυτόματο υπολογισμό των
αποτελεσμάτων των δοκιμών

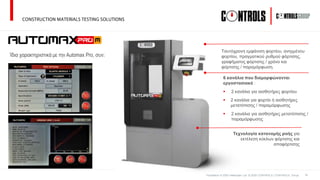

6 κανάλια που διαμορφώνονται
εργοστασιακά :
 2 κανάλια για αισθητήρες φορτίου
 2 κανάλια για φορτίο ή αισθητήρες
μετατόπισης / παραμόρφωσης
 2 κανάλια για αισθητήρες μετατόπισης /
παραμόρφωσης
Ίδια χαρακτηριστικά με την Automax Pro, συν:
Τεχνολογία κατανομής ροής για
εκτέλεση κύκλων φόρτισης και
αποφόρτισης
Ταυτόχρονη εμφάνιση φορτίου, ανηγμένου
φορτίου, πραγματικού ρυθμού φόρτισης,
γραφήματος φόρτισης / χρόνο και
φόρτισης / παραμόρφωση.

Προηγμένες δοκιμές:
Δοκιμές με έλεγχο μετατόπισης
F
d
20

Δοκιμές ινοπλισμένου σκυροδέματος (FRC)

 Παρόλο που το FRC έχει κατοχυρωθεί με δίπλωμα ευρεσιτεχνίας στη δεκαετία του '60,
συνήθως θεωρείται νέο υλικό.
 Οι ίνες έχουν δομική συμβολή (ακόμη και ενάντια στην κόπωση), ελέγχουν τις μικρο-
ρωγμές συρρίκνωσης, βελτιώνουν την ανθεκτικότητα σε κύκλους ψύξης / απόψυξης,
βελτιώνει την αντοχή σε φθορά και τριβή και την αντοχή σε έκθεση σε φωτιά.
 Νέος κανονισμός Fib 2010 για δομικό σχεδιασμό FRC.
 Προσέγγιση επιτελεστικότητας για τον προσδιορισμό τιμών σχεδιασμού με
πειραματικές δοκιμές.
 Η κύρια μηχανική ιδιότητα που επηρεάζεται από την περιεκτικότητα σε ίνες είναι η
εφελκυστική αντοχή μετά τη ρηγμάτωση.
 Οι ίνες ελέγχουν το άνοιγμα και τη διάδοση ρωγμών, καθορίζοντας έτσι τη
συμπεριφορά μετά τη ρηγμάτωση.
 Η δοκιμή άμεσου εφελκυσμού είναι η πιο αντιπροσωπευτική μέθοδος δοκιμής αλλά η
εκτέλεση της δοκιμής δεν είναι απλή (ειδικά για υλικά που έχουν πλαστική
συμπεριφορά).
 Συνήθως προτιμάται η δοκιμή κάμψης για τον χαρακτηρισμό του FRC.

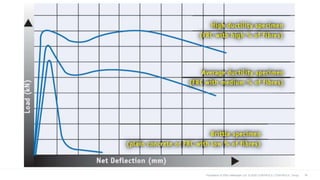

Δοκιμή με
έλεγχο φορτίου
Δοκιμή με
έλεγχο μετατόπισης
Η δοκιμή σε δείγματα FRC πρέπει
να εκτελείται υπό έλεγχο
μετατόπισης ώστε να αξιολογείται η
συμπεριφορά μετά την
ρηγμάτωση του δείγματος
(συμβολή ινών)

Η δοκιμή πραγματοποιείται σε
δοκούς και πλάκες. Οι δοκοί είναι
συνήθως πιο διαδεδομένες λόγω:
 Μικρού μεγέθους και εύκολου
χειρισμού του δείγματος
 Οι διαστάσεις δείγματος
ταιριάζουν με μηχανήματα που
συνήθως χρησιμοποιούνται σε
εργαστήρια.
 Η κάμψη δοκού είναι αποδεκτή
μέθοδος δοκιμής και είναι επίσης
καλά τεκμηριωμένη.
 Απλοποιημένη συσχέτιση
υποθέτοντας γραμμική κατανομή
τάσης.
Ωστόσο, για δοκιμές δοκού
υπάρχει σημαντική διασπορά
στα αποτελέσματα λόγω:
 Μη ομοιόμορφης κατανομής
των ινών στα δείγματα.
 Μικρό μέγεθος δείγματος και
συνεπώς της περιοχής που
επηρεάζεται από τις ρωγμές
(περιορισμένος αριθμός ινών
που εμπλέκονται).
Υπάρχουν διάφορα Διεθνή
Πρότυπα και για τις δύο
μεθόδους δοκιμής.

Translation © 2020 Hellenplan Ltd © 2020 CONTROLS | CONTROLS
Group
26
ASTM C1018/C1609 EN 14651
Δοκιμές με έλεγχο μετατόπισης σε δοκό

Translation © 2020 Hellenplan Ltd © 2020 CONTROLS | CONTROLS
Group
27
EN 14488-5 ASTM C1550
Δοκιμές με έλεγχο μετατόπισης σε πλάκες

Κορυφαία επιλογή για πληρότητα και ευελιξία δοκιμών
28
Για προσδιορισμό
Μέτρου Ελαστικότητας
και Λόγου Poisson
Για δοκιμές εφελκυσμού
σε ράβδους χάλυβα
Για δοκιμές ελέγχου
μετατόπισης σε FRC
 Εκτύπωση και
αποθήκευση αναφορών
αποτελεσμάτων σε μορφή
Excel
 Προρυθμισμένη
διαδικασία δοκιμής κατά
τα Πρότυπα
 Αυτόματος υπολογισμός
των αποτελεσμάτων κατά
τα Πρότυπα
Αυτόματη ηλεκτρονική κονσόλα ελέγχου για δοκιμές σκυροδέματος, τσιμέντου και χάλυβα
με δυνατότητα τμηματικών αναβαθμίσεων για κάλυψη από βασικές δοκιμές αντοχής έως
προηγμένες δοκιμές ελέγχου μετατόπισης για ινοπλισμένο σκυρόδεμα.

29
Κάλυψη ευρέος φάσματος δοκιμών μέσω
της προσθήκης 4 εξειδικευμένων πακέτων
λογισμικού
Υψηλή παραγωγικότητα
Μονάδα υδραυλικής ισχύος δύο σταδίων
(HPU) με ταχεία προσέγγιση και ακριβής
έλεγχο πίεσης επιτρέποντας υψηλή απόδοση
σε δοκιμές ακριβείας (έως 40 / ώρα).
Αυτόματος έλεγχος από
υπολογιστή κονσόλας Automax
Κορυφαία ευελιξία με 14 κανάλια διαθέσιμα για
σύνδεση πολλών τύπων αισθητήρων.
(4 φορτίου + 6 μετατόπισης + 4 παραμόρφωσης)
Υψηλή ακρίβεια
Υψηλή συχνότητα ελέγχου για τη βέλτιστη ρύθμιση της
υδραυλικής πίεσης κατά τη διάρκεια κρίσιμων δοκιμών.
Επεκτασιμότητα
Έλεγχος δύο πλαισίων με δυνατότητα
επέκταση σε έως και τέσσερα με επιλογή
πλαισίου φόρτισης από το λογισμικό

Παρελκόμενα
30

31
Αισθητήρια LVDT Strain gauges

 Λογισμικό DATAMANAGER
για δοκιμές θλίψης, έμμεσου
εφελκυσμού, κάμψης 3 και 4
σημείων σε διαφόρους τύπους
δοκιμίων

Πακέτο λογισμικού E-MODULE
(προαιρετικό) για προσδιορισμό μέτρου
ελαστικότητας και λόγου Poisson:
 Δωρεάν απεριόριστοι
προγραμματιζόμενοι κύκλοι φορτίου /
τάσης
 Παρακολούθηση δεδομένων δοκιμής σε
πραγματικό χρόνο
 Αυτόματη επαλήθευση τοποθέτησης
δείγματος και λειτουργικότητας
αισθητήρων
 Αυτόματος υπολογισμός μέτρου
ελαστικότητας και λόγου Poisson

Πακέτο λογισμικού D-CONTROL
(προαιρετικό) για δοκιμές ελέγχου
μετατόπισης:
 8 προρυθμισμένες διαδικασίες δοκιμών κατά
EN 14651, 14488-3, 14488-5, UNI 11039-2,
ASTM C1550, C1609, C947, UNE 83515
 Παραμετροποιήσιμη διαδικασία δοκιμής
επιτρέποντας το επιθυμητό προφίλ φόρτισης
 Δυνατότητα αλλαγής παραμέτρων σε
πραγματικό χρόνο
 Ρυθμός αποθήκευσης δεδομένων 250 / sec

(προαιρετικό) για δοκιμές
ελέγχου μετατόπισης:
 Αυτόματος υπολογισμός των
αποτελεσμάτων των δοκιμών στο
τέλος της δοκιμής σύμφωνα με το
επιλεγμένο πρότυπο

36
Φορτίο προς
μετατόπιση Ρυθμός
φόρτισης
(προαιρετικό) για δοκιμές ελέγχου
μετατόπισης:
 2 διαθέσιμα γραφήματα σε
πραγματικό χρόνο με άξονες
επιλέξιμους από το χρήστη

Πακέτο λογισμικού UTS
(προαιρετικό) για δοκιμή
εφελκυσμού χάλυβα:
 Έλεγχος φορτίου / τάσης
 Έλεγχος διαχωρισμού κεφαλής
 Ταυτόχρονη εμφάνιση των
παραμέτρων δοκιμής (δυνατότητα
πολλαπλών διαγραμμάτων)
 Επεξεργασία αποτελεσμάτων κατά
EN ISO 6892-1 και EN 15630-1

* For automatic basic failure tests only. ** With suitable software package, dedicated frame and accessories.
Αυτόματες βασικές δοκιμές
Προσδιορισμός Μ.Ε.
Δοκιμές ελέγχου μετατόπισης
Δοκιμές εφελκυσμού χάλυβα
Προφίλ δοκιμών
Οθόνη / Ελεγκτής
Κανάλια
Επιλογή πλαισίου φόρτισης
Έλεγχος από υπολογιστή
Link-LAB
Γράφημα φορτίου προς χρόνο
All-in-one PC
4 για φορτίο+
6 για μετατόπιση+
4 για παραμόρφωση
Μέσω υπολογιστή
**
**
**
ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ
Monochrome graphic display
2 για φορτίο
Χειροκίνητα
Έγχρωμη οθόνη αφής
Χειροκίνητα
ΠΡΟΑΙΡΕΤΙΚΑ
Μέσω υπολογιστή/οθόνης
ΠΡΟΑΙΡΕΤΙΚΑ
2 για φορτίο+
2 για φορτίο/μετατόπιση+
2 για μετατόπιση
Μέσω υπολογιστή/οθόνης
ΠΡΟΑΙΡΕΤΙΚΑ*

ΕΡΩΤΗΣΕΙΣ - ΑΠΟΡΙΕΣ - ΣΥΖΗΤΗΣΗ

ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ
Αλέξανδρος Τσιώλης – Τεχνικός Διευθυντής Hellenplan
Για περισσότερες λεπτομέρειες
επικοινωνήστε μαζί μας:
Hellenplan ΕΠΕ
Κ.Α. Δημητρίου 4
Σπάτα 19004
Τηλ.: 210-6635786
Fax: 210-7512168
E-mail: sales@hellenplan.gr

Automatic compression testing machines 2020

Recommended

Recommended

More Related Content

Similar to Automatic compression testing machines 2020

Similar to Automatic compression testing machines 2020 (20)

More from Alexander Tsiolis

More from Alexander Tsiolis (17)

Automatic compression testing machines 2020
