APAR.ppt
- 1. Alat Pemadam ApiRingan
- 2. ALAT PEMADAM APIRINGAN • DAPAT DIOPERASIKAN SATU ORANG • UNTUK PEMADAMAN MULA KEBAKARAN • SEBATAS VOLUME API KECIL

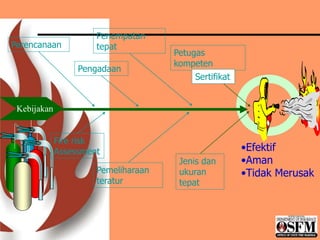

- 4.
- 5. Alat pemadam apiringan Designing Listing Selecting Purchasing Installing Approving Inspecting Recharging Maintaining Testing Operating

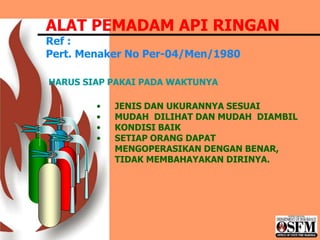

- 6. • JENIS DANUKURANNYA SESUAI • MUDAH DILIHAT DAN MUDAH DIAMBIL • KONDISI BAIK • SETIAP ORANG DAPAT MENGOPERASIKAN DENGAN BENAR, TIDAK MEMBAHAYAKAN DIRINYA. ALAT PEMADAM API RINGAN Ref : Pert. Menaker No Per-04/Men/1980 HARUS SIAP PAKAI PADA WAKTUNYA

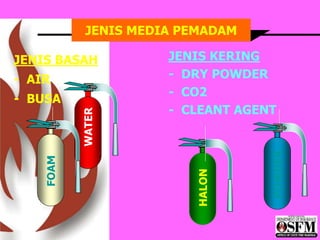

- 7. JENIS MEDIA PEMADAM JENISBASAH - AIR - BUSA JENIS KERING - DRY POWDER - CO2 - CLEANT AGENT WATER HALON POWDER FOAM
- 8.
- 10.
- 12.

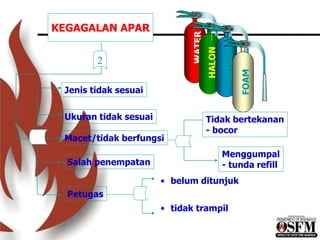

- 13. KEGAGALAN APAR Jenis tidaksesuai Ukuran tidak sesuai Macet/tidak berfungsi Petugas Salah penempatan 2 • belum ditunjuk • tidak trampil Tidak bertekanan - bocor Menggumpal - tunda refill WATER HALON POWDER FOAM

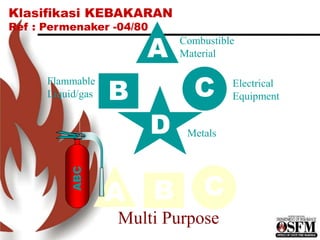

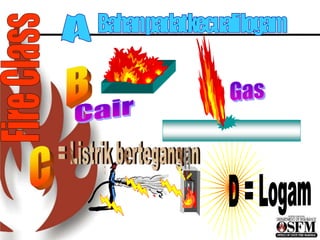

- 14. B C A D Combustible Material Flammable Liquid/gas Electrical Equipment Metals Klasifikasi KEBAKARAN Ref: Permenaker -04/80 B C A Multi Purpose ABC
- 15. Jenis media tidaksesuai Klasifikasi api/kebakaran KEGAGALAN APAR WATER HALON POWDER FOAM Setiap jenis media pemadam masing- masing memiliki keunggulan dan kekurangan, bahkan dapat membahayakan bagi petugas atau justru memperbesar api

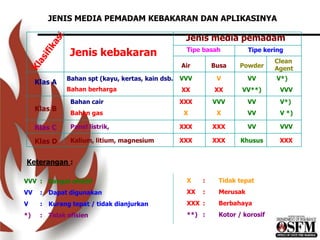

- 16. Klas A Klas B KlasC Klas D Jenis kebakaran Bahan spt (kayu, kertas, kain dsb. Bahan cair Bahan gas Panel listrik, Kalium, litium, magnesium Bahan berharga Jenis media pemadam Tipe basah Tipe kering Air Busa Powder Clean Agent VVV V VV V*) XX XX VV**) VVV XXX VVV VV V*) X X VV V *) XXX XXX VV VVV XXX XXX Khusus XXX Keterangan : VVV : Sangat efektif X : Tidak tepat VV : Dapat digunakan XX : Merusak V : Kurang tepat / tidak dianjurkan XXX : Berbahaya *) : Tidak efisien **) : Kotor / korosif JENIS MEDIA PEMADAM KEBAKARAN DAN APLIKASINYA

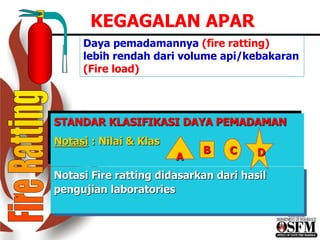

- 17. Daya pemadamannya (fireratting) lebih rendah dari volume api/kebakaran (Fire load) Notasi Fire ratting didasarkan dari hasil pengujian laboratories STANDAR KLASIFIKASI DAYA PEMADAMAN Notasi : Nilai & Klas A B C D KEGAGALAN APAR

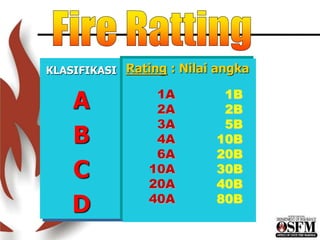

- 18. KLASIFIKASI A B C D Rating : Nilaiangka 1A 2A 3A 4A 6A 10A 20A 40A 1B 2B 5B 10B 20B 30B 40B 80B

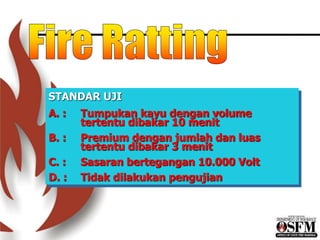

- 19. STANDAR UJI A. :Tumpukan kayu dengan volume tertentu dibakar 10 menit B. : Premium dengan jumlah dan luas tertentu dibakar 3 menit C. : Sasaran bertegangan 10.000 Volt D. : Tidak dilakukan pengujian
- 20. STANDAR UJI Rating A STANDARUJI Rating B
- 21. Penempatan APAR Ref :NFPA Rating 1A 2A 3A 4A 6A 10A 20A 40A Jarak ft 75 75 75 75 75 75 75 75 Klasifikasi hunian Ringan Sedang Berat Luas sq ft 3000 6000 11250 11250 11250 11250 11250 11250 Luas sq.ft X 3000 4500 6000 9000 11250 11250 11250 Luas sq.ft X X 3000 4500 6000 9000 11250 11250
- 22. Perkiraan Rating (APAR) JENISUKURAN (LITER) JARAK PANCAR AN (METER ) WAKTU (DETIK) RATING 5 L 10-13 M 45 1 A 10 L 10-13 M 60 2 A AIR 15 L 10-13M 120 3 A 5 L 10-13 M 30 1 A 10 L 15 M 60 2 A ASAM SODA 65 L 15 M 120 10 A

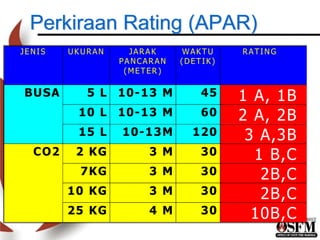

- 23. Perkiraan Rating (APAR) JENISUKURAN JARAK PANCARAN (METER) WAKTU (DETIK) RATING 5 L 10-13 M 45 1 A, 1B 10 L 10-13 M 60 2 A, 2B BUSA 15 L 10-13M 120 3 A,3B 2 KG 3 M 30 1 B,C 7KG 3 M 30 2B,C 10 KG 3 M 30 2B,C CO2 25 KG 4 M 30 10B,C
- 24. Perkiraan Rating (APAR) JENISUKURAN (KG) JARAK PANCARAN (METER) WAKTU (DETIK) RATING 0,5 3 10 1 B,C 1 3 10 2 B,C 2 3 10 4B,C 5 7 20 7B,C 15 15 25 20B,C DRY POWDER
- 25. Perkiraan Rating (APAR) JENISUKURAN (KG) JARAK PANCARAN (METER) WAKTU (DETIK) RATING 0,5 2 8 1 B,C 2 4 10 2 B,C 4 4 12 3B,C 5 7 13 1A,5B,C 10 7 20 2A,10B,C 15 7 20 4A,20B,C 37,5 10 30 8A,40B,C DRY POWDER AMMONIUM PHOSPATE (ABC)

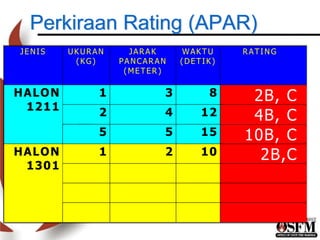

- 26. Perkiraan Rating (APAR) JENISUKURAN (KG) JARAK PANCARAN (METER) WAKTU (DETIK) RATING 1 3 8 2B, C 2 4 12 4B, C HALON 1211 5 5 15 10B, C 1 2 10 2B,C HALON 1301
- 27. APAR Sebagai sarana K3(Safety Equipment) Pengandung Potensi Bahaya STANDAR APAR APAR Dirancang dengan tekanan > 14kg/cm2 dapat mendorong seluruh medianya (sisa mak 15%) dalam waktu min. 8 detik Syarat : - Angka keamanan min 4,13 x WP (65 oC) - Test pressure 1,5 x WP(65 oC) - Pengujian ulang tiap 5 tahun
- 28. Langkah pengujian hydrostatik •Sediakanhand press pump •Siapkan gelas ukur •Coba kapasitas pompa 10 x ukur dengan gelas ukur •Tabung diisi air penuh •Pindahkan ke tempat lain •Diisi air lagi penuh •Pasang slang •Pompa perlahan dan dihitung •Amati pedoman tekanan •Stop pada tekanan uji • Catat jumlah air yang masuk • Lepas slang air dibuang • Masukan kembali air awal • Bila tabung tidak kembali penuh artinya ada pengembangan menetap • Hitung berapa persen pengembangan yang terjadi

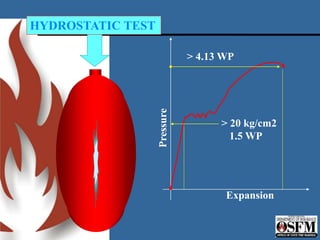

- 29. HYDROSTATIC TEST Pressure Expansion > 20kg/cm2 1.5 WP > 4.13 WP
- 30.
- 31. TUJUAN AUDIT Menilai secaraSistematis, kritis dan independen terhadap konsistensi maksud dan tujuan penyediaan APAR sehingga sewaktu-waktu terjamin dapat difungsikan sesuai maksud dan tujuannya AUDIT ALAT PEMADAM API RINGAN TUJUAN
- 32. 1. Kebijakan • Apakahada kebijakan tertulis? • Bagaimana proses merumuskan kebijakan? • Apakah kebijakan disosialisasi? • Dokumentasi? 2. Perencanaan • Fire risk Assessment? • Rekomendasi? • Jenis dan ukuran tepat? • Pengadaan • Dokumentasi 3. Penempatan • Lokasi? • Tanda pemasangan ? • Jarak? • No register •Efektif •Aman •Tidak Merusak
- 33. 3. Pemeliharaan • Tiap6 bulan? • Tiap 12 bulan? • Dokomen? • Refilling ? • Pengujian? 4. Petugas • Penunjukan? • Kompetensi/Sertifikat? • Latihan ? • Gladi? •Efektif •Aman •Tidak Merusak
