Alron Elektronik

1. ALRON
KOMPANZASYON
SİSTEMLERİ

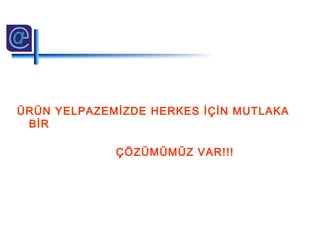

2. ÜRÜN YELPAZEMİZDE HERKES İÇİN MUTLAKA
BİR
ÇÖZÜMÜMÜZ VAR!!!

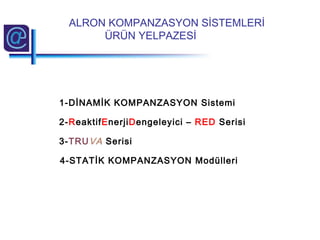

3. 1-DİNAMİK KOMPANZASYON Sistemi
2-ReaktifEnerjiDengeleyici – RED Serisi

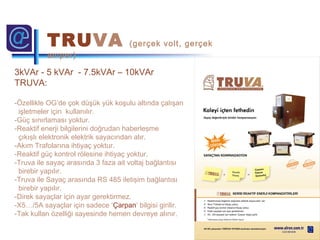

3-TRUVA Serisi
4-STATİK KOMPANZASYON Modülleri
ALRON KOMPANZASYON SİSTEMLERİ
ÜRÜN YELPAZESİ

4. İdeal kompanzasyon sisteminde anlık endüktif enerji ile kapasitif
enerjinin birbirine eşit olması esastır. Bu durum sistemde güç
katsatısı cosf ’nin “1” olma halidir. Ancak işletmelerde aktif ve reaktif
enerji değişimleri büyük ve çok hızlı olabilir.
Klasik kademeli kompanzasyon sistemleri endüktif enerji ile kapasitif
enerjiyi tam olarak birbirine eşit hale getiremezler. Endüktif ve
kapasitif enerjiyi birbirine eşitlemek için
-Hızlı,
-Hassas,
-Gecikmesiz,
-Esnek
sistemlere ihtiyaç vardır.
ALRON TEKNOLOJİSİ :

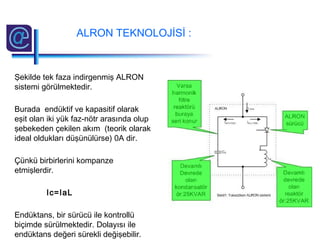

5. Şekilde tek faza indirgenmiş ALRON
sistemi görülmektedir.
Burada endüktif ve kapasitif olarak
eşit olan iki yük faz-nötr arasında olup
şebekeden çekilen akım (teorik olarak
ideal oldukları düşünülürse) 0A dir.
Çünkü birbirlerini kompanze
etmişlerdir.
Ic=IaL
Endüktans, bir sürücü ile kontrollü
biçimde sürülmektedir. Dolayısı ile
endüktans değeri sürekli değişebilir.
ALRON TEKNOLOJİSİ :

6. ALRON TEKNOLOJİSİ :

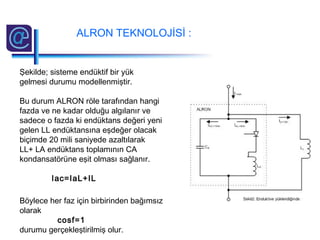

Şekilde; sisteme endüktif bir yük
gelmesi durumu modellenmiştir.
Bu durum ALRON röle tarafından hangi
fazda ve ne kadar olduğu algılanır ve
sadece o fazda ki endüktans değeri yeni
gelen LL endüktansına eşdeğer olacak
biçimde 20 mili saniyede azaltılarak
LL+ LA endüktans toplamının CA
kondansatörüne eşit olması sağlanır.
Iac=IaL+IL
Böylece her faz için birbirinden bağımsız
olarak
cosf=1
durumu gerçekleştirilmiş olur.

7. ALRON TEKNOLOJİSİ :

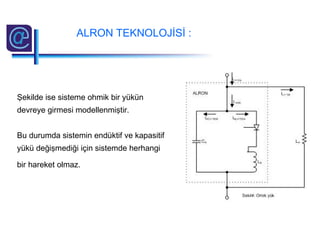

Şekilde ise sisteme ohmik bir yükün
devreye girmesi modellenmiştir.
Bu durumda sistemin endüktif ve kapasitif
yükü değişmediği için sistemde herhangi
bir hareket olmaz.

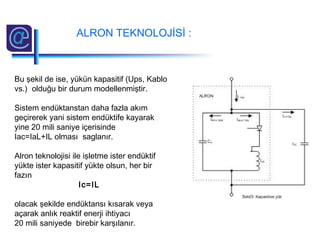

8. Bu şekil de ise, yükün kapasitif (Ups, Kablo
vs.) olduğu bir durum modellenmiştir.
Sistem endüktanstan daha fazla akım
geçirerek yani sistem endüktife kayarak
yine 20 mili saniye içerisinde
Iac=IaL+IL olması saglanır.
Alron teknolojisi ile işletme ister endüktif
yükte ister kapasitif yükte olsun, her bir
fazın
Ic=IL
olacak şekilde endüktansı kısarak veya
açarak anlık reaktif enerji ihtiyacı
20 mili saniyede birebir karşılanır.
ALRON TEKNOLOJİSİ :

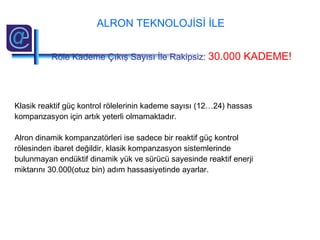

9. Klasik reaktif güç kontrol rölelerinin kademe sayısı (12…24) hassas
kompanzasyon için artık yeterli olmamaktadır.
Alron dinamik kompanzatörleri ise sadece bir reaktif güç kontrol
rölesinden ibaret değildir, klasik kompanzasyon sistemlerinde
bulunmayan endüktif dinamik yük ve sürücü sayesinde reaktif enerji
miktarını 30.000(otuz bin) adım hassasiyetinde ayarlar.
ALRON TEKNOLOJİSİ İLE
Röle Kademe Çıkış Sayısı İle Rakipsiz: 30.000 KADEME!

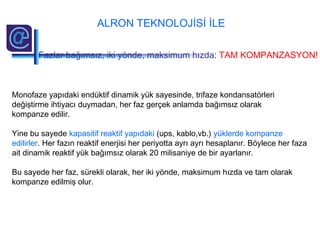

10. Monofaze yapıdaki endüktif dinamik yük sayesinde, trifaze kondansatörleri
değiştirme ihtiyacı duymadan, her faz gerçek anlamda bağımsız olarak
kompanze edilir.
Yine bu sayede kapasitif reaktif yapıdaki (ups, kablo,vb.) yüklerde kompanze
edilirler. Her fazın reaktif enerjisi her periyotta ayrı ayrı hesaplanır. Böylece her faza
ait dinamik reaktif yük bağımsız olarak 20 milisaniye de bir ayarlanır.
Bu sayede her faz, sürekli olarak, her iki yönde, maksimum hızda ve tam olarak
kompanze edilmiş olur.
ALRON TEKNOLOJİSİ İLE
Fazlar bağımsız, iki yönde, maksimum hızda: TAM KOMPANZASYON!

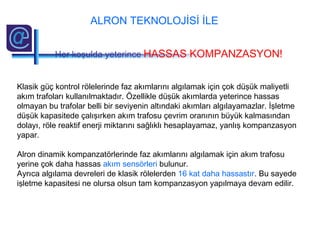

11. Klasik güç kontrol rölelerinde faz akımlarını algılamak için çok düşük maliyetli
akım trafoları kullanılmaktadır. Özellikle düşük akımlarda yeterince hassas
olmayan bu trafolar belli bir seviyenin altındaki akımları algılayamazlar. İşletme
düşük kapasitede çalışırken akım trafosu çevrim oranının büyük kalmasından
dolayı, röle reaktif enerji miktarını sağlıklı hesaplayamaz, yanlış kompanzasyon
yapar.
Alron dinamik kompanzatörlerinde faz akımlarını algılamak için akım trafosu
yerine çok daha hassas akım sensörleri bulunur.
Ayrıca algılama devreleri de klasik rölelerden 16 kat daha hassastır. Bu sayede
işletme kapasitesi ne olursa olsun tam kompanzasyon yapılmaya devam edilir.
ALRON TEKNOLOJİSİ İLE
Her koşulda yeterince HASSAS KOMPANZASYON!

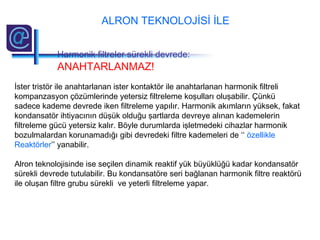

12. İster tristör ile anahtarlanan ister kontaktör ile anahtarlanan harmonik filtreli
kompanzasyon çözümlerinde yetersiz filtreleme koşulları oluşabilir. Çünkü
sadece kademe devrede iken filtreleme yapılır. Harmonik akımların yüksek, fakat
kondansatör ihtiyacının düşük olduğu şartlarda devreye alınan kademelerin
filtreleme gücü yetersiz kalır. Böyle durumlarda işletmedeki cihazlar harmonik
bozulmalardan korunamadığı gibi devredeki filtre kademeleri de ‘‘ özellikle
Reaktörler’’ yanabilir.
Alron teknolojisinde ise seçilen dinamik reaktif yük büyüklüğü kadar kondansatör
sürekli devrede tutulabilir. Bu kondansatöre seri bağlanan harmonik filtre reaktörü
ile oluşan filtre grubu sürekli ve yeterli filtreleme yapar.
ALRON TEKNOLOJİSİ İLE
Harmonik filtreler sürekli devrede:
ANAHTARLANMAZ!

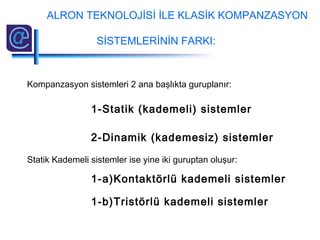

13. Kompanzasyon sistemleri 2 ana başlıkta guruplanır:
1-Statik (kademeli) sistemler
2-Dinamik (kademesiz) sistemler
Statik Kademeli sistemler ise yine iki guruptan oluşur:
1-a)Kontaktörlü kademeli sistemler
1-b)Tristörlü kademeli sistemler
ALRON TEKNOLOJİSİ İLE KLASİK KOMPANZASYON
SİSTEMLERİNİN FARKI:

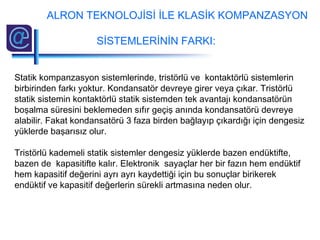

14. Statik kompanzasyon sistemlerinde, tristörlü ve kontaktörlü sistemlerin
birbirinden farkı yoktur. Kondansatör devreye girer veya çıkar. Tristörlü
statik sistemin kontaktörlü statik sistemden tek avantajı kondansatörün
boşalma süresini beklemeden sıfır geçiş anında kondansatörü devreye
alabilir. Fakat kondansatörü 3 faza birden bağlayıp çıkardığı için dengesiz
yüklerde başarısız olur.
Tristörlü kademeli statik sistemler dengesiz yüklerde bazen endüktifte,
bazen de kapasitifte kalır. Elektronik sayaçlar her bir fazın hem endüktif
hem kapasitif değerini ayrı ayrı kaydettiği için bu sonuçlar birikerek
endüktif ve kapasitif değerlerin sürekli artmasına neden olur.
ALRON TEKNOLOJİSİ İLE KLASİK KOMPANZASYON
SİSTEMLERİNİN FARKI:

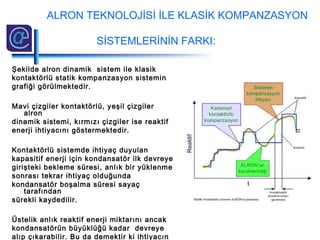

15. Şekilde alron dinamik sistem ile klasik
kontaktörlü statik kompanzasyon sistemin
grafiği görülmektedir.
Mavi çizgiler kontaktörlü, yeşil çizgiler
alron
dinamik sistemi, kırmızı çizgiler ise reaktif
enerji ihtiyacını göstermektedir.
Kontaktörlü sistemde ihtiyaç duyulan
kapasitif enerji için kondansatör ilk devreye
girişteki bekleme süresi, anlık bir yüklenme
sonrası tekrar ihtiyaç olduğunda
kondansatör boşalma süresi sayaç
tarafından
sürekli kaydedilir.
Üstelik anlık reaktif enerji miktarını ancak
kondansatörün büyüklüğü kadar devreye
alıp çıkarabilir. Bu da demektir ki ihtiyacın
ALRON TEKNOLOJİSİ İLE KLASİK KOMPANZASYON
SİSTEMLERİNİN FARKI:

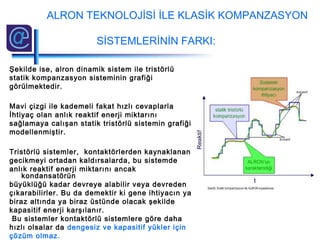

16. Şekilde ise, alron dinamik sistem ile tristörlü
statik kompanzasyon sisteminin grafiği
görülmektedir.
Mavi çizgi ile kademeli fakat hızlı cevaplarla
İhtiyaç olan anlık reaktif enerji miktarını
sağlamaya calışan statik tristörlü sistemin grafiği
modellenmiştir.
Tristörlü sistemler, kontaktörlerden kaynaklanan
gecikmeyi ortadan kaldırsalarda, bu sistemde
anlık reaktif enerji miktarını ancak
kondansatörün
büyüklüğü kadar devreye alabilir veya devreden
çıkarabilirler. Bu da demektir ki gene ihtiyacın ya
biraz altında ya biraz üstünde olacak şekilde
kapasitif enerji karşılanır.
Bu sistemler kontaktörlü sistemlere göre daha
hızlı olsalar da dengesiz ve kapasitif yükler için
çözüm olmaz.
ALRON TEKNOLOJİSİ İLE KLASİK KOMPANZASYON
SİSTEMLERİNİN FARKI:

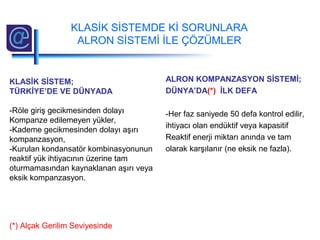

17. KLASİK SİSTEM;
TÜRKİYE’DE VE DÜNYADA
-Röle giriş gecikmesinden dolayı
Kompanze edilemeyen yükler,
-Kademe gecikmesinden dolayı aşırı
kompanzasyon,
-Kurulan kondansatör kombinasyonunun
reaktif yük ihtiyacının üzerine tam
oturmamasından kaynaklanan aşırı veya
eksik kompanzasyon.
(*) Alçak Gerilim Seviyesinde
ALRON KOMPANZASYON SİSTEMİ;
DÜNYA’DA(*) İLK DEFA
-Her faz saniyede 50 defa kontrol edilir,
ihtiyacı olan endüktif veya kapasitif
Reaktif enerji miktarı anında ve tam
olarak karşılanır (ne eksik ne fazla).
KLASİK SİSTEMDE Kİ SORUNLARA
ALRON SİSTEMİ İLE ÇÖZÜMLER

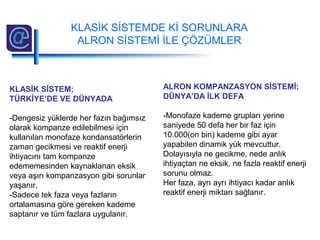

18. KLASİK SİSTEMDE Kİ SORUNLARA
ALRON SİSTEMİ İLE ÇÖZÜMLER
KLASİK SİSTEM;
TÜRKİYE’DE VE DÜNYADA
-Dengesiz yüklerde her fazın bağımsız
olarak kompanze edilebilmesi için
kullanılan monofaze kondansatörlerin
zaman gecikmesi ve reaktif enerji
ihtiyacını tam kompanze
edememesinden kaynaklanan eksik
veya aşırı kompanzasyon gibi sorunlar
yaşanır,
-Sadece tek faza veya fazların
ortalamasına göre gereken kademe
saptanır ve tüm fazlara uygulanır.
ALRON KOMPANZASYON SİSTEMİ;
DÜNYA’DA İLK DEFA
-Monofaze kademe grupları yerine
saniyede 50 defa her bir faz için
10.000(on bin) kademe gibi ayar
yapabilen dinamik yük mevcuttur.
Dolayısıyla ne gecikme, nede anlık
ihtiyaçtan ne eksik, ne fazla reaktif enerji
sorunu olmaz.
Her faza, ayrı ayrı ihtiyacı kadar anlık
reaktif enerji miktarı sağlanır.

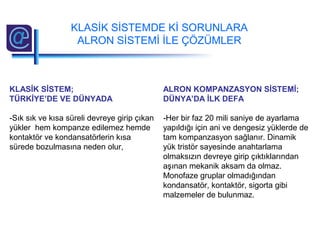

19. KLASİK SİSTEMDE Kİ SORUNLARA
ALRON SİSTEMİ İLE ÇÖZÜMLER
KLASİK SİSTEM;
TÜRKİYE’DE VE DÜNYADA
-Sık sık ve kısa süreli devreye girip çıkan
yükler hem kompanze edilemez hemde
kontaktör ve kondansatörlerin kısa
sürede bozulmasına neden olur,
ALRON KOMPANZASYON SİSTEMİ;
DÜNYA’DA İLK DEFA
-Her bir faz 20 mili saniye de ayarlama
yapıldığı için ani ve dengesiz yüklerde de
tam kompanzasyon sağlanır. Dinamik
yük tristör sayesinde anahtarlama
olmaksızın devreye girip çıktıklarından
aşınan mekanik aksam da olmaz.
Monofaze gruplar olmadığından
kondansatör, kontaktör, sigorta gibi
malzemeler de bulunmaz.

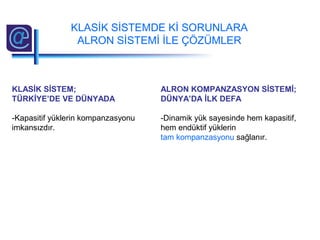

20. KLASİK SİSTEMDE Kİ SORUNLARA
ALRON SİSTEMİ İLE ÇÖZÜMLER
KLASİK SİSTEM;
TÜRKİYE’DE VE DÜNYADA
-Kapasitif yüklerin kompanzasyonu
imkansızdır.
ALRON KOMPANZASYON SİSTEMİ;
DÜNYA’DA İLK DEFA
-Dinamik yük sayesinde hem kapasitif,
hem endüktif yüklerin
tam kompanzasyonu sağlanır.

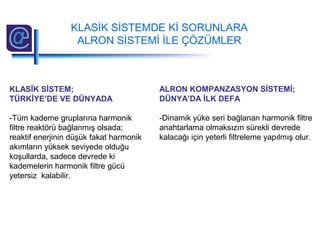

21. KLASİK SİSTEMDE Kİ SORUNLARA
ALRON SİSTEMİ İLE ÇÖZÜMLER
KLASİK SİSTEM;
TÜRKİYE’DE VE DÜNYADA
-Tüm kademe gruplarına harmonik
filtre reaktörü bağlanmış olsada;
reaktif enerjinin düşük fakat harmonik
akımların yüksek seviyede olduğu
koşullarda, sadece devrede ki
kademelerin harmonik filtre gücü
yetersiz kalabilir.
ALRON KOMPANZASYON SİSTEMİ;
DÜNYA’DA İLK DEFA
-Dinamik yüke seri bağlanan harmonik filtre
anahtarlama olmaksızın sürekli devrede
kalacağı için yeterli filtreleme yapılmış olur.

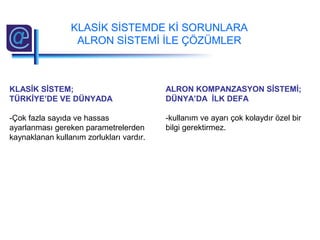

22. KLASİK SİSTEMDE Kİ SORUNLARA
ALRON SİSTEMİ İLE ÇÖZÜMLER
KLASİK SİSTEM;
TÜRKİYE’DE VE DÜNYADA
-Çok fazla sayıda ve hassas
ayarlanması gereken parametrelerden
kaynaklanan kullanım zorlukları vardır.
ALRON KOMPANZASYON SİSTEMİ;
DÜNYA’DA İLK DEFA
-kullanım ve ayarı çok kolaydır özel bir
bilgi gerektirmez.

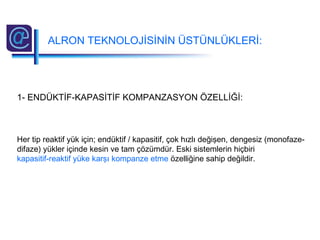

23. ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:
1- ENDÜKTİF-KAPASİTİF KOMPANZASYON ÖZELLİĞİ:
Her tip reaktif yük için; endüktif / kapasitif, çok hızlı değişen, dengesiz (monofaze-
difaze) yükler içinde kesin ve tam çözümdür. Eski sistemlerin hiçbiri
kapasitif-reaktif yüke karşı kompanze etme özelliğine sahip değildir.

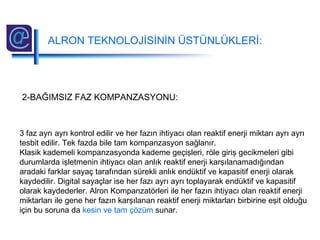

24. 2-BAĞIMSIZ FAZ KOMPANZASYONU:
3 faz ayrı ayrı kontrol edilir ve her fazın ihtiyacı olan reaktif enerji miktarı ayrı ayrı
tesbit edilir. Tek fazda bile tam kompanzasyon sağlanır.
Klasik kademeli kompanzasyonda kademe geçişleri, röle giriş gecikmeleri gibi
durumlarda işletmenin ihtiyacı olan anlık reaktif enerji karşılanamadığından
aradaki farklar sayaç tarafından sürekli anlık endüktif ve kapasitif enerji olarak
kaydedilir. Digital sayaçlar ise her fazı ayrı ayrı toplayarak endüktif ve kapasitif
olarak kaydederler. Alron Kompanzatörleri ile her fazın ihtiyacı olan reaktif enerji
miktarları ile gene her fazın karşılanan reaktif enerji miktarları birbirine eşit olduğu
için bu soruna da kesin ve tam çözüm sunar.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

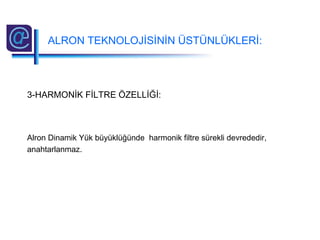

25. 3-HARMONİK FİLTRE ÖZELLİĞİ:
Alron Dinamik Yük büyüklüğünde harmonik filtre sürekli devrededir,
anahtarlanmaz.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

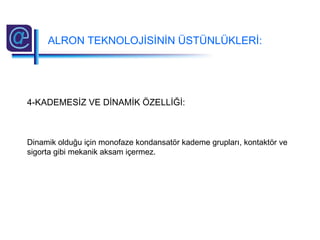

26. 4-KADEMESİZ VE DİNAMİK ÖZELLİĞİ:
Dinamik olduğu için monofaze kondansatör kademe grupları, kontaktör ve
sigorta gibi mekanik aksam içermez.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

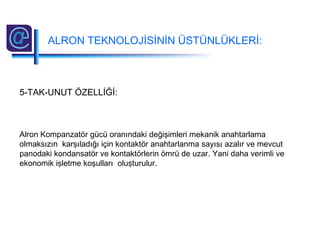

27. 5-TAK-UNUT ÖZELLİĞİ:
Alron Kompanzatör gücü oranındaki değişimleri mekanik anahtarlama
olmaksızın karşıladığı için kontaktör anahtarlanma sayısı azalır ve mevcut
panodaki kondansatör ve kontaktörlerin ömrü de uzar. Yani daha verimli ve
ekonomik işletme koşulları oluşturulur.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

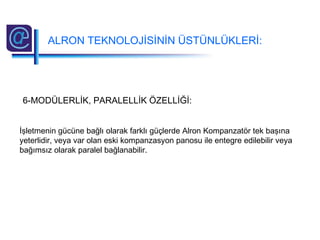

28. 6-MODÜLERLİK, PARALELLİK ÖZELLİĞİ:
İşletmenin gücüne bağlı olarak farklı güçlerde Alron Kompanzatör tek başına
yeterlidir, veya var olan eski kompanzasyon panosu ile entegre edilebilir veya
bağımsız olarak paralel bağlanabilir.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

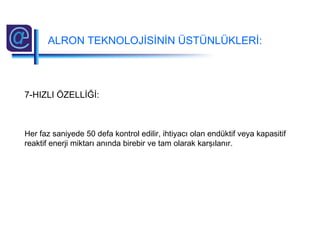

29. 7-HIZLI ÖZELLİĞİ:
Her faz saniyede 50 defa kontrol edilir, ihtiyacı olan endüktif veya kapasitif
reaktif enerji miktarı anında birebir ve tam olarak karşılanır.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

30. 8-TAK-ÇALIŞSIN ÖZELLİĞİ:
Devreye almak için sadece akım trafosu oranı, deşarj zamanı ve kullanılacak
olan Alron dinamik yükün gücü girilir. Programa giriş ve ayar çok kolaydır,
uzmanlık gerektirmeyen son derece basit-kolay ve sorunsuz devreye alma
özelliğine sahiptir.
Adaptif uyum programı sayesinde sistem tüm akım trafo-gerilim bağlantılarını
test edip kendisini adapte eder. O nedenle bu bağlantılar mutlaka sıralı olmak
zorunda değildir.
ALRON TEKNOLOJİSİNİN ÜSTÜNLÜKLERİ:

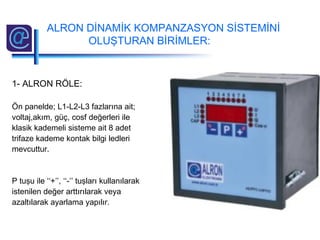

31. 1- ALRON RÖLE:
Ön panelde; L1-L2-L3 fazlarına ait;
voltaj,akım, güç, cosf değerleri ile
klasik kademeli sisteme ait 8 adet
trifaze kademe kontak bilgi ledleri
mevcuttur.
P tuşu ile ‘‘+’’, ‘‘-’’ tuşları kullanılarak
istenilen değer arttırılarak veya
azaltılarak ayarlama yapılır.
ALRON DİNAMİK KOMPANZASYON SİSTEMİNİ
OLUŞTURAN BİRİMLER:

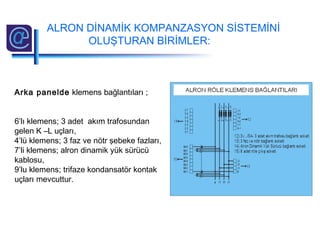

32. Arka panelde klemens bağlantıları ;
6’lı klemens; 3 adet akım trafosundan
gelen K –L uçları,
4’lü klemens; 3 faz ve nötr şebeke fazları,
7’li klemens; alron dinamik yük sürücü
kablosu,
9’lu klemens; trifaze kondansatör kontak
uçları mevcuttur.
ALRON DİNAMİK KOMPANZASYON SİSTEMİNİ
OLUŞTURAN BİRİMLER:

33. 2-400V / 50 Hz DİNAMİK YÜK SÜRÜCÜ
L1,L2,L3 fazları ve NÖTR
bağlantı klemensi,
Q1,Q2,Q3 endüktif yük reaktörlerinin
bağlantı klemensi,
7’li klemens; alron dinamik yük sürücü
kablosu,
4’lü klemens; sürücü ünitesi ve ortam
sıcaklıklarına göre devreye giren fan
bağlantısı bulunmaktadır.
ALRON DİNAMİK KOMPANZASYON SİSTEMİNİ
OLUŞTURAN BİRİMLER:

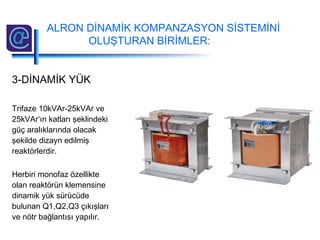

34. 3-DİNAMİK YÜK
Trifaze 10kVAr-25kVAr ve
25kVAr’ın katları şeklindeki
güç aralıklarında olacak
şekilde dizayn edilmiş
reaktörlerdir.
Herbiri monofaz özellikte
olan reaktörün klemensine
dinamik yük sürücüde
bulunan Q1,Q2,Q3 çıkışları
ve nötr bağlantısı yapılır.
ALRON DİNAMİK KOMPANZASYON SİSTEMİNİ
OLUŞTURAN BİRİMLER:

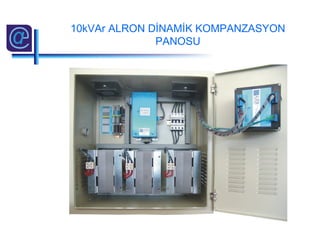

35. 10kVAr ALRON DİNAMİK KOMPANZASYON
PANOSU

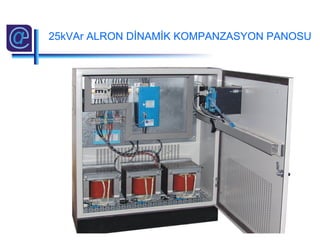

36. 25kVAr ALRON DİNAMİK KOMPANZASYON PANOSU

37. 50kVAr ENDÜKTİF
DİNAMİK YÜK VE
100 kVAr
HARMONİK FİLTRELİ
ALRON DİNAMİK
KOMPANZASYON
PANOSU

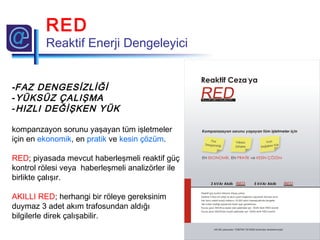

38. -FAZ DENGESİZLİĞİ
-YÜKSÜZ ÇALIŞMA
-HIZLI DEĞİŞKEN YÜK
kompanzayon sorunu yaşayan tüm işletmeler
için en ekonomik, en pratik ve kesin çözüm.
RED; piyasada mevcut haberleşmeli reaktif güç
kontrol rölesi veya haberleşmeli analizörler ile
birlikte çalışır.
AKILLI RED; herhangi bir röleye gereksinim
duymaz 3 adet akım trafosundan aldığı
bilgilerle direk çalışabilir.
RED
Reaktif Enerji Dengeleyici

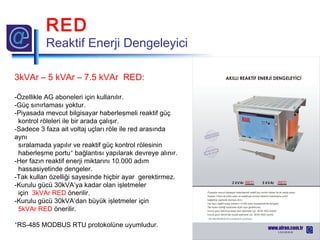

39. 3kVAr – 5 kVAr – 7.5 kVAr RED:
-Özellikle AG aboneleri için kullanılır.
-Güç sınırlaması yoktur.
-Piyasada mevcut bilgisayar haberleşmeli reaktif güç
kontrol röleleri ile bir arada çalışır.
-Sadece 3 faza ait voltaj uçları röle ile red arasında
aynı
sıralamada yapılır ve reaktif güç kontrol rölesinin
haberleşme portu* bağlantısı yapılarak devreye alınır.
-Her fazın reaktif enerji miktarını 10.000 adım
hassasiyetinde dengeler.
-Tak kullan özelliği sayesinde hiçbir ayar gerektirmez.
-Kurulu gücü 30kVA’ya kadar olan işletmeler
için 3kVAr RED önerilir.
-Kurulu gücü 30kVA’dan büyük işletmeler için
5kVAr RED önerilir.
*RS-485 MODBUS RTU protokolüne uyumludur.
RED
Reaktif Enerji Dengeleyici

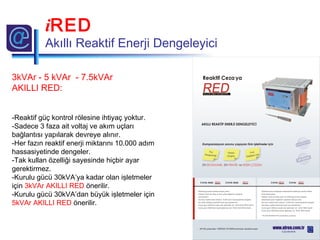

40. 3kVAr - 5 kVAr - 7.5kVAr
AKILLI RED:
-Reaktif güç kontrol rölesine ihtiyaç yoktur.
-Sadece 3 faza ait voltaj ve akım uçları
bağlantısı yapılarak devreye alınır.
-Her fazın reaktif enerji miktarını 10.000 adım
hassasiyetinde dengeler.
-Tak kullan özelliği sayesinde hiçbir ayar
gerektirmez.
-Kurulu gücü 30kVA’ya kadar olan işletmeler
için 3kVAr AKILLI RED önerilir.
-Kurulu gücü 30kVA’dan büyük işletmeler için
5kVAr AKILLI RED önerilir.
iRED
Akıllı Reaktif Enerji Dengeleyici

41. 3kVAr - 5 kVAr - 7.5kVAr – 10kVAr
TRUVA:
-Özellikle OG’de çok düşük yük koşulu altında çalışan
işletmeler için kullanılır.
-Güç sınırlaması yoktur.
-Reaktif enerji bilgilerini doğrudan haberleşme
çıkışlı elektronik elektrik sayacından alır.
-Akım Trafolarına ihtiyaç yoktur.
-Reaktif güç kontrol rölesine ihtiyaç yoktur.
-Truva ile sayaç arasında 3 faza ait voltaj bağlantısı
birebir yapılır.
-Truva ile Sayaç arasında RS 485 iletişim bağlantısı
birebir yapılır.
-Direk sayaçlar için ayar gerektirmez.
-X5…/5A sayaçlar için sadece ‘Çarpan’ bilgisi girilir.
-Tak kullan özelliği sayesinde hemen devreye alınır.
TRUVA (gerçek volt, gerçek
amper)

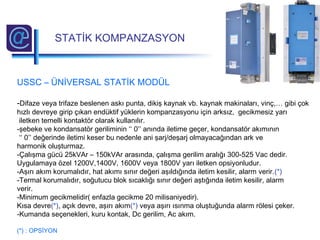

42. USSC – ÜNİVERSAL STATİK MODÜL
-Difaze veya trifaze beslenen askı punta, dikiş kaynak vb. kaynak makinaları, vinç,… gibi çok
hızlı devreye girip çıkan endüktif yüklerin kompanzasyonu için arksız, gecikmesiz yarı
iletken temelli kontaktör olarak kullanılır.
-şebeke ve kondansatör geriliminin ‘‘ 0’’ anında iletime geçer, kondansatör akımının
‘‘ 0’’ değerinde iletimi keser bu nedenle ani şarj/deşarj olmayacağından ark ve
harmonik oluşturmaz.
-Çalışma gücü 25kVAr – 150kVAr arasında, çalışma gerilim aralığı 300-525 Vac dedir.
Uygulamaya özel 1200V,1400V, 1600V veya 1800V yarı iletken opsiyonludur.
-Aşırı akım korumalıdır, hat akımı sınır değeri aşıldığında iletim kesilir, alarm verir.(*)
-Termal korumalıdır, soğutucu blok sıcaklığı sınır değeri aştığında iletim kesilir, alarm
verir.
-Minimum gecikmelidir( enfazla gecikme 20 milisaniyedir).
Kısa devre(*), açık devre, aşırı akım(*) veya aşırı ısınma oluştuğunda alarm rölesi çeker.
-Kumanda seçenekleri, kuru kontak, Dc gerilim, Ac akım.
(*) : OPSİYON
STATİK KOMPANZASYON

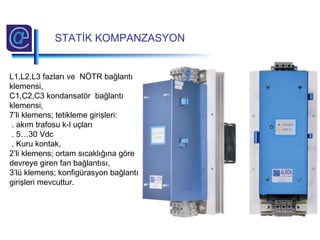

43. L1,L2,L3 fazları ve NÖTR bağlantı
klemensi,
C1,C2,C3 kondansatör bağlantı
klemensi,
7’li klemens; tetikleme girişleri:
. akım trafosu k-l uçları
. 5…30 Vdc
. Kuru kontak,
2’li klemens; ortam sıcaklığına göre
devreye giren fan bağlantısı,
3’lü klemens; konfigürasyon bağlantı
girişleri mevcuttur.
STATİK KOMPANZASYON

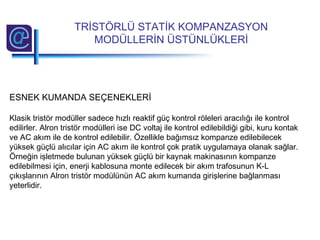

44. ESNEK KUMANDA SEÇENEKLERİ
Klasik tristör modüller sadece hızlı reaktif güç kontrol röleleri aracılığı ile kontrol
edilirler. Alron tristör modülleri ise DC voltaj ile kontrol edilebildiği gibi, kuru kontak
ve AC akım ile de kontrol edilebilir. Özellikle bağımsız kompanze edilebilecek
yüksek güçlü alıcılar için AC akım ile kontrol çok pratik uygulamaya olanak sağlar.
Örneğin işletmede bulunan yüksek güçlü bir kaynak makinasının kompanze
edilebilmesi için, enerji kablosuna monte edilecek bir akım trafosunun K-L
çıkışlarının Alron tristör modülünün AC akım kumanda girişlerine bağlanması
yeterlidir.
TRİSTÖRLÜ STATİK KOMPANZASYON
MODÜLLERİN ÜSTÜNLÜKLERİ

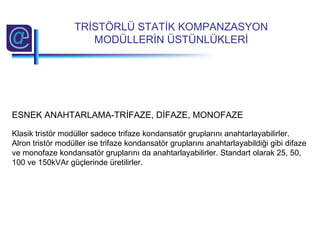

45. ESNEK ANAHTARLAMA-TRİFAZE, DİFAZE, MONOFAZE
Klasik tristör modüller sadece trifaze kondansatör gruplarını anahtarlayabilirler.
Alron tristör modüller ise trifaze kondansatör gruplarını anahtarlayabildiği gibi difaze
ve monofaze kondansatör gruplarını da anahtarlayabilirler. Standart olarak 25, 50,
100 ve 150kVAr güçlerinde üretilirler.
TRİSTÖRLÜ STATİK KOMPANZASYON
MODÜLLERİN ÜSTÜNLÜKLERİ

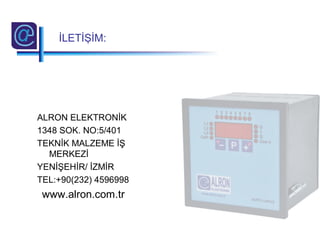

46. ALRON ELEKTRONİK
1348 SOK. NO:5/401
TEKNİK MALZEME İŞ
MERKEZİ
YENİŞEHİR/ İZMİR
TEL:+90(232) 4596998
www.alron.com.tr
İLETİŞİM:
