AdServerの仕組み
- 1. AdServerの仕組み 黒田英二 www.facebook.com/kuroda.eiji 7 May 2012 1

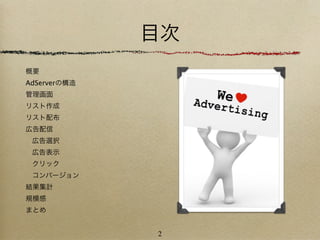

- 2. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 2
- 3. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 3

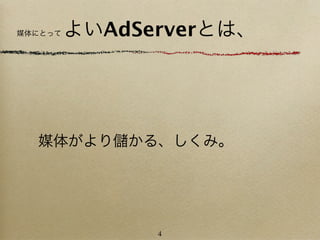

- 4. 媒体にとって よいAdServerとは、 媒体がより かる、しくみ。 4

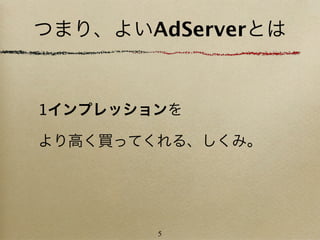

- 5.

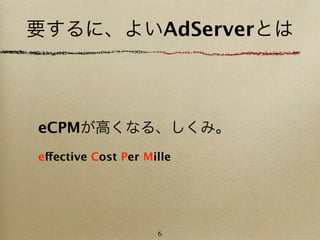

- 6.

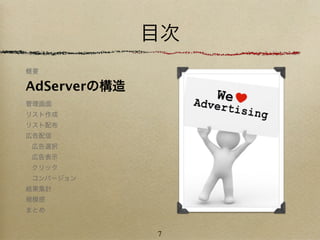

- 7.
- 8.

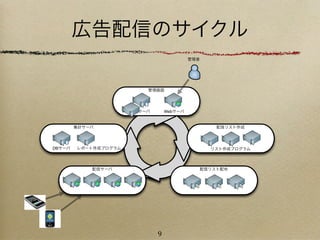

- 9. 広告配信のサイクル 管理者 管理画面 DBサーバ Webサーバ 集計サーバ 配信リスト作成 DBサーバ レポート作成プログラム リスト作成プログラム 配信サーバ 配信リスト配布 9

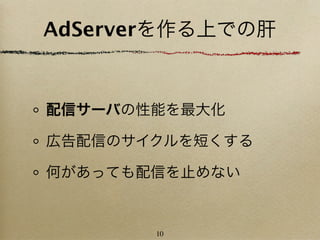

- 10.

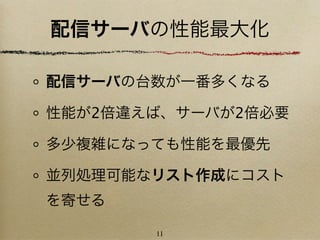

- 11.

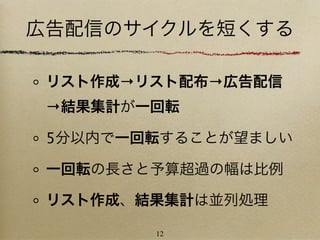

- 12. 広告配信のサイクルを短くする リスト作成→リスト配布→広告配信 →結果集計が一回転 5分以内で一回転することが望ましい 一回転の長さと予算超過の幅は比例 リスト作成、結果集計は並列処理 12

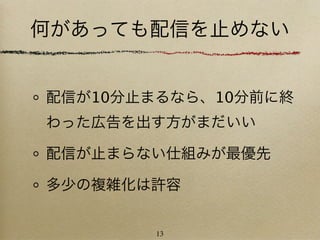

- 13.
- 14. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 14
- 15.
- 16.

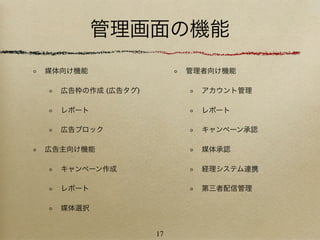

- 17. 管理画面の機能 媒体向け機能 管理者向け機能 広告枠の作成 (広告タグ) アカウント管理 レポート レポート 広告ブロック キャンペーン承認 広告主向け機能 媒体承認 キャンペーン作成 経理システム連携 レポート 第三者配信管理 媒体選択 17

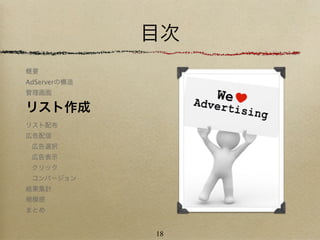

- 18. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 18

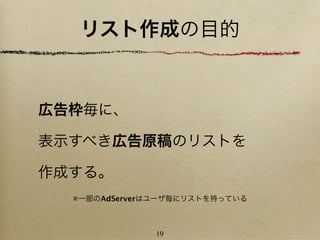

- 19.

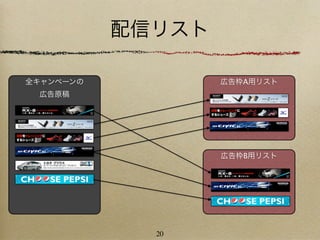

- 20. 配信リスト 全キャンペーンの 広告枠A用リスト 広告原稿 広告枠B用リスト 20

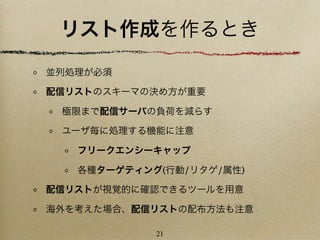

- 21. リスト作成を作るとき 並列処理が必須 配信リストのスキーマの決め方が重要 極限まで配信サーバの負荷を減らす ユーザ毎に処理する機能に注意 フリークエンシーキャップ 各種ターゲティング(行動/リタゲ/属性) 配信リストが視覚的に確認できるツールを用意 海外を考えた場合、配信リストの配布方法も注意 21

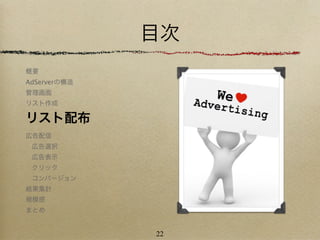

- 22. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 22
- 23.
- 24.
- 25.

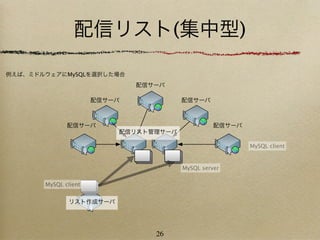

- 26. 配信リスト(集中型) 例えば、ミドルウェアにMySQLを選択した場合 配信サーバ 配信サーバ 配信サーバ 配信サーバ 配信サーバ 配信リスト管理サーバ MySQL client MySQL server MySQL client リスト作成サーバ 26
- 27.

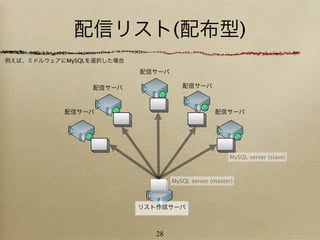

- 28. 配信リスト(配布型) 例えば、ミドルウェアにMySQLを選択した場合 配信サーバ 配信サーバ 配信サーバ 配信サーバ 配信サーバ MySQL server (slave) MySQL server (master) リスト作成サーバ 28
- 29. 配信リスト(ハイブリッド型) 集中型と分散型を組み合わせる 分け方は、AdServerの特徴に依存する 配信リストのインデックスと原稿を分ける ノンターゲティングとターゲティングを分ける 有償案件、無償案件、自社広告を分ける 海外案件と国内案件を分ける 主にインフラ視点で最適な配信環境が整えられる 仕組みが複雑になる AdServerに求める機能が変わった場合に、対応が難しい 29

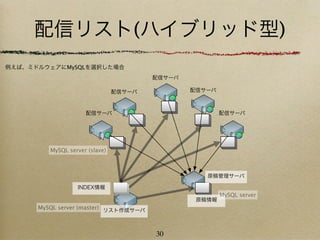

- 30. 配信リスト(ハイブリッド型) 例えば、ミドルウェアにMySQLを選択した場合 配信サーバ 配信サーバ 配信サーバ 配信サーバ 配信サーバ MySQL server (slave) 原稿管理サーバ INDEX情報 MySQL server 原稿情報 MySQL server (master) リスト作成サーバ 30

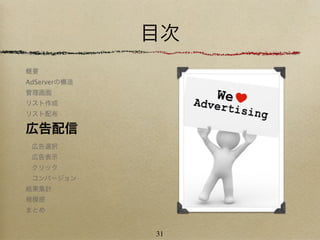

- 31. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 31
- 32.
- 33.
- 34.

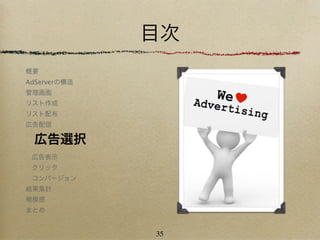

- 35. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 35

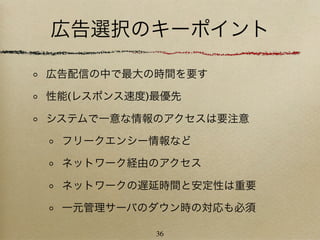

- 36. 広告選択のキーポイント 広告配信の中で最大の時間を要す 性能(レスポンス速度)最優先 システムで一意な情報のアクセスは要注意 フリークエンシー情報など ネットワーク経由のアクセス ネットワークの遅延時間と安定性は重要 一元管理サーバのダウン時の対応も必須 36
- 37.

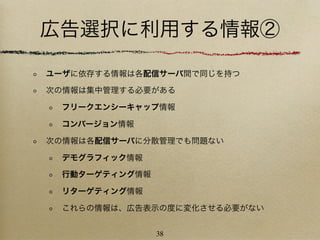

- 38. 広告選択に利用する情報② ユーザに依存する情報は各配信サーバ間で同じを持つ 次の情報は集中管理する必要がある フリークエンシーキャップ情報 コンバージョン情報 次の情報は各配信サーバに分散管理でも問題ない デモグラフィック情報 行動ターゲティング情報 リターゲティング情報 これらの情報は、広告表示の度に変化させる必要がない 38

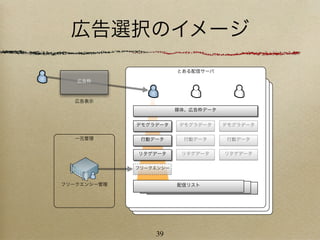

- 39. 広告選択のイメージ とある配信サーバ 広告枠 配信サーバ 配信サーバ 広告表示 媒体、広告枠データ デモグラデータ デモグラデータ デモグラデータ 一元管理 行動データ 行動データ 行動データ リタゲデータ リタゲデータ リタゲデータ フリークエンシー フリークエンシー管理 配信リスト 39
- 40. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 40

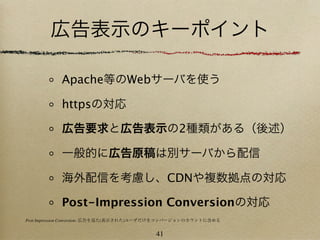

- 41. 広告表示のキーポイント Apache等のWebサーバを使う httpsの対応 広告要求と広告表示の2種類がある（後述） 一般的に広告原稿は別サーバから配信 海外配信を考慮し、CDNや複数拠点の対応 Post-Impression Conversionの対応 Post-Impression Conversion: 広告を見た(表示された)ユーザだけをコンバージョンのカウントに含める 41

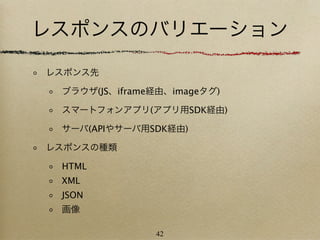

- 42. レスポンスのバリエーション レスポンス先 ブラウザ(JS、iframe経由、imageタグ) スマートフォンアプリ(アプリ用SDK経由) サーバ(APIやサーバ用SDK経由) レスポンスの種類 HTML XML JSON 画像 42

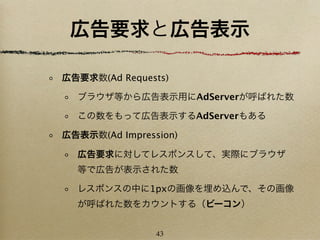

- 43. 広告要求と広告表示 広告要求数(Ad Requests) ブラウザ等から広告表示用にAdServerが呼ばれた数 この数をもって広告表示するAdServerもある 広告表示数(Ad Impression) 広告要求に対してレスポンスして、実際にブラウザ 等で広告が表示された数 レスポンスの中に1pxの画像を埋め込んで、その画像 が呼ばれた数をカウントする（ビーコン） 43

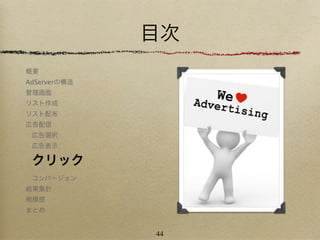

- 44. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 44
- 45. クリックのキーポイント 一度AdServerでリダイレクトしてLPに到達 クリックによる負荷は気にしなくていい リダイレクトは、なるべく1回に抑える LPに到達できないケースへの対応があると ベター Post-Click Conversion用記録 LP: Landing Page, 広告主のページ Post-Click Conversion: クリックしたユーザだけをコンバージョンのカウントに含める 45

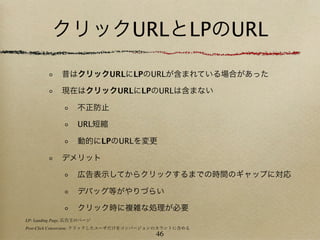

- 46. クリックURLとLPのURL 昔はクリックURLにLPのURLが含まれている場合があった 現在はクリックURLにLPのURLは含まない 不正防止 URL短縮 動的にLPのURLを変更 デメリット 広告表示してからクリックするまでの時間のギャップに対応 デバッグ等がやりづらい クリック時に複雑な処理が必要 LP: Landing Page, 広告主のページ Post-Click Conversion: クリックしたユーザだけをコンバージョンのカウントに含める 46
- 47. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 47

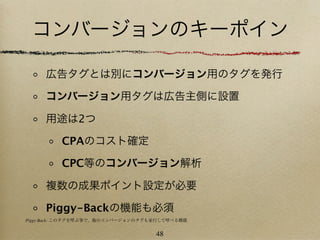

- 48. コンバージョンのキーポイン 広告タグとは別にコンバージョン用のタグを発行 コンバージョン用タグは広告主側に設置 用途は2つ CPAのコスト確定 CPC等のコンバージョン解析 複数の成果ポイント設定が必要 Piggy-Backの機能も必須 Piggy-Back: このタグを呼ぶ事で、他のコンバージョンのタグも並行して呼べる機能 48

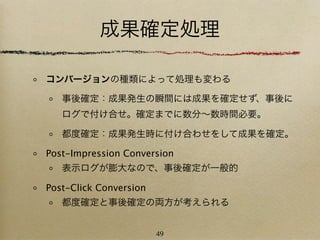

- 49. 成果確定処理 コンバージョンの種類によって処理も変わる 事後確定：成果発生の瞬間には成果を確定せず、事後に ログで付け合せ。確定までに数分∼数時間必要。 都度確定：成果発生時に付け合わせをして成果を確定。 Post-Impression Conversion 表示ログが膨大なので、事後確定が一般的 Post-Click Conversion 都度確定と事後確定の両方が考えられる 49

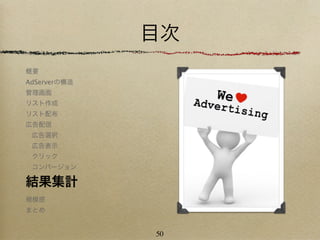

- 50. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 広告配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 50
- 51.
- 52.

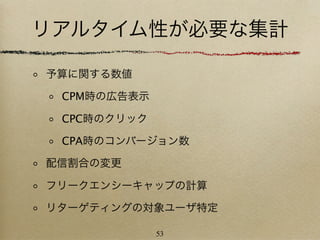

- 53. リアルタイム性が必要な集計 予算に関する数値 CPM時の広告表示 CPC時のクリック CPA時のコンバージョン数 配信割合の変更 フリークエンシーキャップの計算 リターゲティングの対象ユーザ特定 53
- 54.
- 55.
- 56.
- 57. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 57
- 58.
- 59. 100,000req/sが必要 平均 秒間imp ≒20,000imp/s 50,000,000,000 / 30 / 24 / 60 / 60 = 19,290 最大 秒間imp ≒ 40,000imp/s 地域(国)や媒体にも依存するが、平均とピークの差は1.5倍∼3倍 必要 秒間imp ≒ 45,000imp/s 1割の配信サーバがダウンしていても、最大負荷に耐えられるようにしておく。 必要 秒間req ≒ 100,000imp/s impの1.2倍のリクエスト(要求)が来るとすると、impの2.2倍が必要。 59

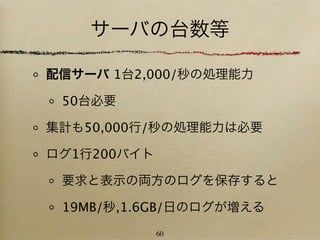

- 60. サーバの台数等 配信サーバ 1台2,000/秒の処理能力 50台必要 集計も50,000行/秒の処理能力は必要 ログ1行200バイト 要求と表示の両方のログを保存すると 19MB/秒,1.6GB/日のログが増える 60

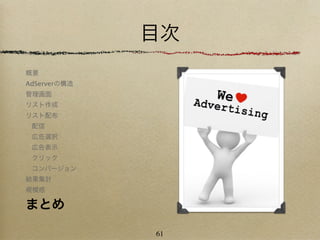

- 61. 目次 概要 AdServerの構造 管理画面 リスト作成 リスト配布 配信 広告選択 広告表示 クリック コンバージョン 結果集計 規模感 まとめ 61
- 62.
- 63.
