Dokumen ini membahas sistem absen berbasis RFID dimana RFID reader membaca tag RFID dan mengirim data identitas ke mikrokontroler untuk ditampilkan pada LCD setelah dibandingkan dengan basis data absen yang disimpan pada MMC. RFID terdiri dari reader dan tag yang berkomunikasi pada frekuensi tertentu untuk membaca dan mengirim data identitas.

1. ABSEN SCAN
BERSISTEM RFID
Oleh :
1.Fangfang Rizal 102001
2.Thomas Putro 102006
3.Aditya Prutanto 102009

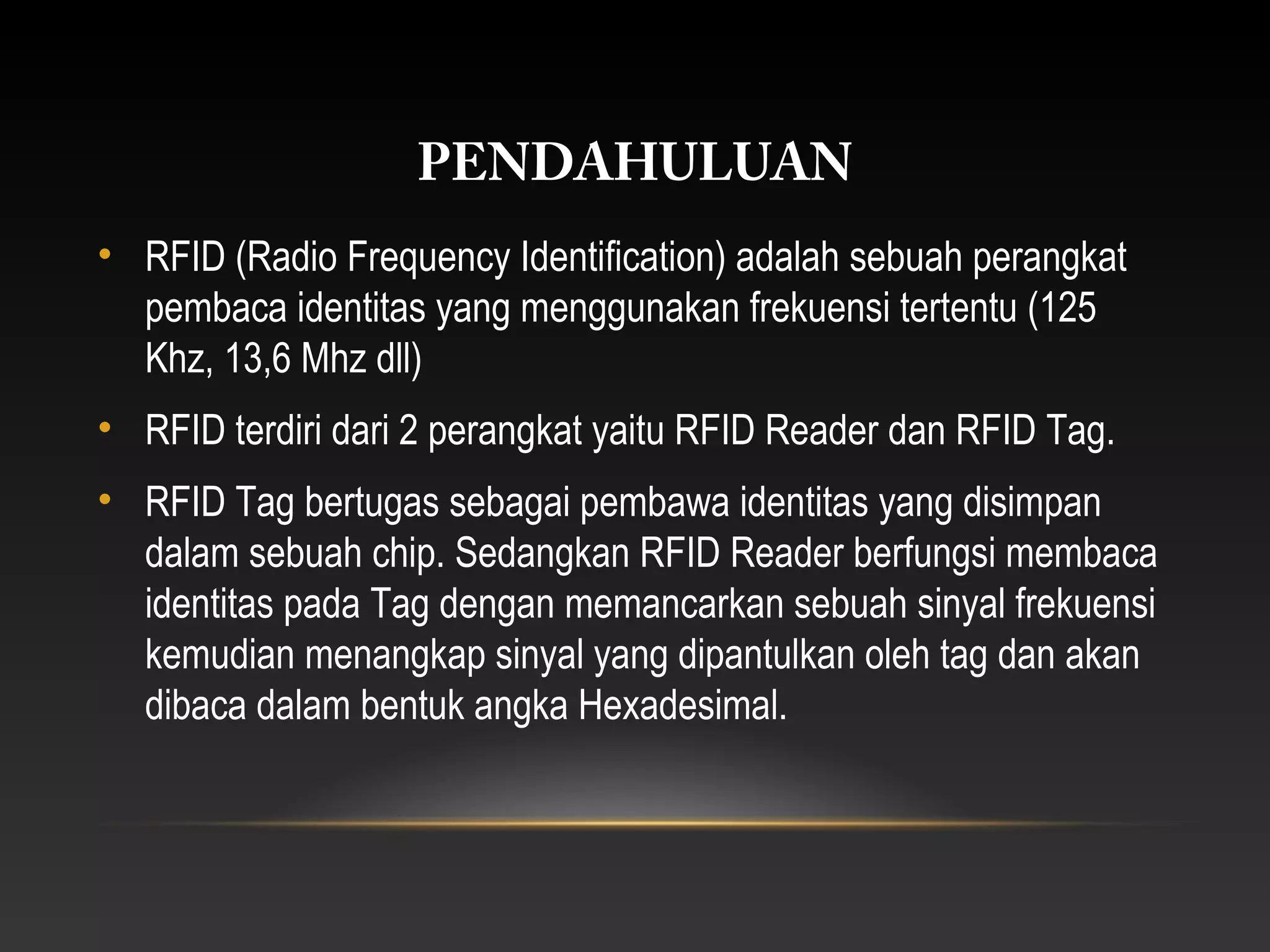

2. PENDAHULUAN
• RFID (Radio Frequency Identification) adalah sebuah perangkat
pembaca identitas yang menggunakan frekuensi tertentu (125
Khz, 13,6 Mhz dll)
• RFID terdiri dari 2 perangkat yaitu RFID Reader dan RFID Tag.
• RFID Tag bertugas sebagai pembawa identitas yang disimpan
dalam sebuah chip. Sedangkan RFID Reader berfungsi membaca
identitas pada Tag dengan memancarkan sebuah sinyal frekuensi
kemudian menangkap sinyal yang dipantulkan oleh tag dan akan
dibaca dalam bentuk angka Hexadesimal.

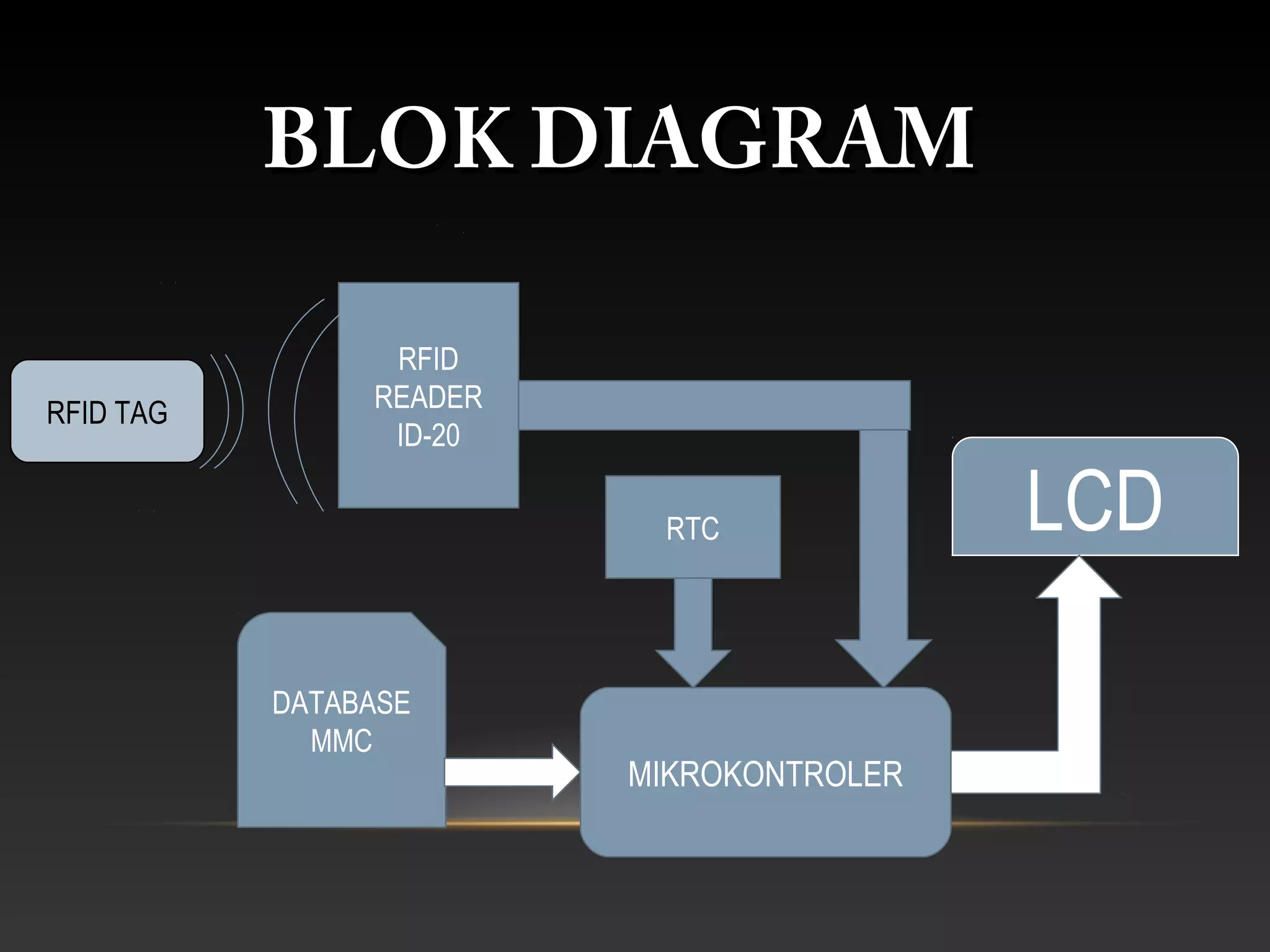

3. BLOK DIAGRAM
RFID
RFID TAG READER
ID-20
RTC LCD
DATABASE
MMC
MIKROKONTROLER

4. CARA KERJA RANGKAIAN
RFID Reader ID-12 memancarkan frequency
sebesar 125 Khz, saat ada RFID Tag yang mendekat
dengan jarak ± 12 cm maka ID-20 akan mengeluarkan data
dari D0 atau D1 ke microcontroller ATMEGA 8 berbentuk
Hexadesimal. Kemudian micro membaca data dari MMC
berdasarkan keluaran Reader dan juga RTC. Setelah itu
LCD akan menampilkan data absen berupa nama, NIM
serta jam absen.
