分割データサイズのバランスにフォーカスを置いたコミュニティ抽出手法の並列分散化

1. Symposia on VLSI Technology and Circuits
A Distributed Parallel
Community Detection Heuristics
for Large-scale Real Graphs
Guanglong Chi1,a,b
Ken Wakita2,a,b
Hitoshi Sato3,a,b
1 Department of Human System Science
2 Department of Mathematical and Computing Science
3 Global Scientific Information and Computing Center
a Tokyo Institute of Technology
b JST, CREST

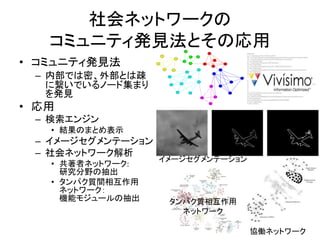

2. 社会ネットワークの
コミュニティ発見法とその応用
• コミュニティ発見法
– 内部では密、外部とは疎
に繋いでいるノード集まり
を発見
• 応用
– 検索エンジン
• 結果のまとめ表示
– イメージセグメンテーション
– 社会ネットワーク解析
• 共著者ネットワーク:
研究分野の抽出
• タンパク質間相互作用
ネットワーク：
機能モジュールの抽出
協働ネットワーク
イメージセグメンテーション
タンパク質相互作用
ネットワーク

3. コミュニティ発見法の様々なアプローチ
• コミュニティ発見の基本的な手法
– GN法: Edge betweenness (Girvan+, PNAS `02)
– Newman法：Modularity最適化 (Newman+, Phys.Rev.E `04)
– SCD法: WCC最適化 (Prat-Pérez+, WWW `14)
• Modularity最適化法の高速化、共有メモリ並列化
– CNM法 (Clauset+, Phys. Rev.E `04)
– WT法 (Wakita+, WWW `07)
– Louvain法 (Blondel+, JSTAT `08)： 代表的な手法(高い精度、高速)
– Shiokawa法 (Shiokawa+, AAAI `13)
– BS法 (Bhowmick+, DOOCN `13)
– LHK法 (Lu+, Parallel Computing `15)
• 分散メモリ並列化
– PMETISNC-Louvain法 (Wickramaarachchi+, HPEC `14)

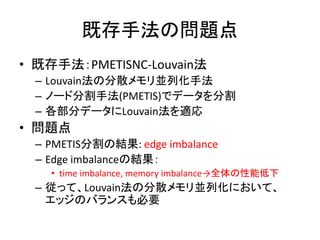

4. 既存手法の問題点
• 既存手法：PMETISNC-Louvain法
– Louvain法の分散メモリ並列化手法
– ノード分割手法(PMETIS)でデータを分割
– 各部分データにLouvain法を適応
• 問題点
– PMETIS分割の結果: edge imbalance
– Edge imbalanceの結果：
• time imbalance, memory imbalance→全体の性能低下
– 従って、Louvain法の分散メモリ並列化において、
エッジのバランスも必要

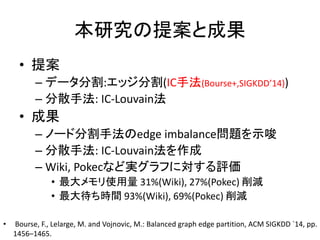

5. 本研究の提案と成果
• 提案
– データ分割:エッジ分割(IC手法(Bourse+,SIGKDD’14))
– 分散手法: IC-Louvain法
• 成果
– ノード分割手法のedge imbalance問題を示唆
– 分散手法: IC-Louvain法を作成
– Wiki, Pokecなど実グラフに対する評価
• 最大メモリ使用量 31%(Wiki), 27%(Pokec) 削減
• 最大待ち時間 93%(Wiki), 69%(Pokec) 削減
• Bourse, F., Lelarge, M. and Vojnovic, M.: Balanced graph edge partition, ACM SIGKDD `14, pp.
1456–1465.

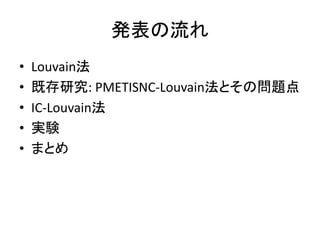

6. 発表の流れ
• Louvain法
• 既存研究: PMETISNC-Louvain法とその問題点
• IC-Louvain法
• 実験
• まとめ

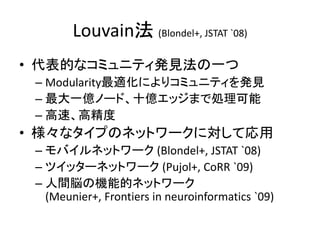

7. Louvain法 (Blondel+, JSTAT `08)
• 代表的なコミュニティ発見法の一つ
– Modularity最適化によりコミュニティを発見
– 最大一億ノード、十億エッジまで処理可能
– 高速、高精度
• 様々なタイプのネットワークに対して応用
– モバイルネットワーク (Blondel+, JSTAT `08)
– ツイッターネットワーク (Pujol+, CoRR `09)
– 人間脳の機能的ネットワーク
(Meunier+, Frontiers in neuroinformatics `09)

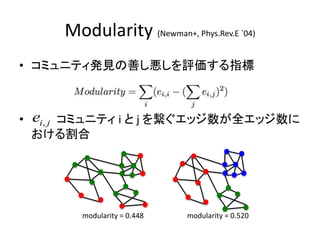

8. Modularity (Newman+, Phys.Rev.E `04)
• コミュニティ発見の善し悪しを評価する指標
• コミュニティ i と j を繋ぐエッジ数が全エッジ数に
おける割合
modularity = 0.448 modularity = 0.520
ei, j

9. Louvain法
• 目的：modularityの極大化
によりコミュニティを発見
• ステップ
– 初期状態：各ノードを別のコ
ミュニティ（色）にする
– 一個のノードに注目し、各隣
接コミュニティと同じ色になっ
た場合のmodularityを計算
– 最大のmodularityを持つ隣
接コミュニティと同じ色に塗る
– 上の2ステップを色が変わら
なくなるまで全ノードに対して
繰り返す
Modularity1 = 0.181
Modularity2 = 0.241
Modularity3 = 0.203
Modularity4 = 0.193
色：コミュニティを表す

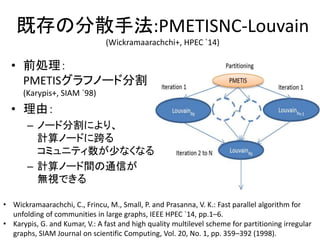

10. 既存の分散手法:PMETISNC-Louvain
(Wickramaarachchi+, HPEC `14)
• 前処理：
PMETISグラフノード分割
(Karypis+, SIAM `98)
• 理由：
– ノード分割により、
計算ノードに跨る
コミュニティ数が少なくなる
– 計算ノード間の通信が
無視できる
• Wickramaarachchi, C., Frincu, M., Small, P. and Prasanna, V. K.: Fast parallel algorithm for
unfolding of communities in large graphs, IEEE HPEC `14, pp.1–6.
• Karypis, G. and Kumar, V.: A fast and high quality multilevel scheme for partitioning irregular
graphs, SIAM Journal on scientific Computing, Vol. 20, No. 1, pp. 359–392 (1998).

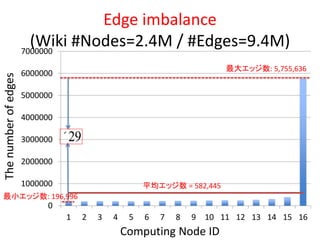

11. Edge imbalance
(Wiki #Nodes=2.4M / #Edges=9.4M)
Thenumberofedges
0
1000000
2000000
3000000
4000000
5000000
6000000
7000000
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
平均エッジ数 = 582,445
´29
最大エッジ数: 5,755,636
最小エッジ数: 196,996
Computing Node ID

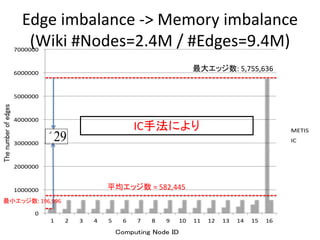

12. 0
1000000
2000000
3000000
4000000
5000000
6000000
7000000
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
METIS
IC
Computing Node ID
Thenumberofedges
Edge imbalance -> Memory imbalance
(Wiki #Nodes=2.4M / #Edges=9.4M)
平均エッジ数 = 582,445
´29
最大エッジ数: 5,755,636
最小エッジ数: 196,996
IC手法により

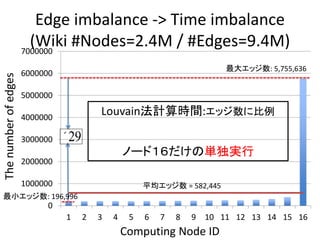

13. Edge imbalance -> Time imbalance
(Wiki #Nodes=2.4M / #Edges=9.4M)
Computing Node ID
Thenumberofedges
0
1000000
2000000
3000000
4000000
5000000
6000000
7000000
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
平均エッジ数 = 582,445
´29
最大エッジ数: 5,755,636
最小エッジ数: 196,996
Louvain法計算時間:エッジ数に比例
ノード１６だけの単独実行

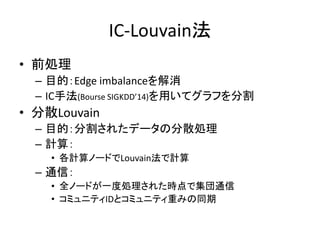

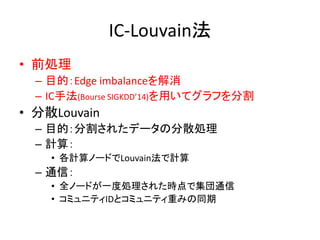

14. IC-Louvain法
• 前処理
– 目的：Edge imbalanceを解消
– IC手法(Bourse SIGKDD’14)を用いてグラフを分割
• 分散Louvain
– 目的：分割されたデータの分散処理
– 計算：
• 各計算ノードでLouvain法で計算
– 通信：
• 全ノードが一度処理された時点で集団通信
• コミュニティIDとコミュニティ重みの同期

15. IC-Louvain法
• 前処理
– 目的：Edge imbalanceを解消
– IC手法(Bourse SIGKDD’14)を用いてグラフを分割
• 分散Louvain
– 目的：分割されたデータの分散処理
– 計算：
• 各計算ノードでLouvain法で計算
– 通信：
• 全ノードが一度処理された時点で集団通信
• コミュニティIDとコミュニティ重みの同期

16. 前処理: IC手法
両手法とも計算ノード間の
通信コストが最小になる
ようにデータを分割
ノード分割
(PMETIS)
エッジ分割
(IC手法)

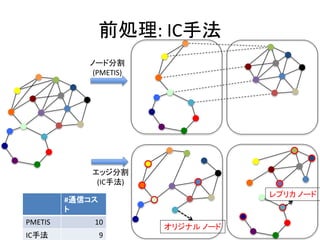

17. 前処理: IC手法
ノード分割
(PMETIS)
エッジ分割
(IC手法)
オリジナル ノード
レプリカ ノード
#通信コス
ト
PMETIS 10
IC手法 9

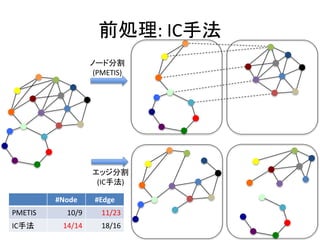

18. 前処理: IC手法
ノード分割
(PMETIS)
エッジ分割
(IC手法)
#Node #Edge
PMETIS 10/9 11/23
IC手法 14/14 18/16

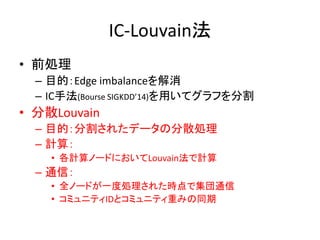

19. IC-Louvain法
• 前処理
– 目的：Edge imbalanceを解消
– IC手法(Bourse SIGKDD’14)を用いてグラフを分割
• 分散Louvain
– 目的：分割されたデータの分散処理
– 計算：
• 各計算ノードにおいてLouvain法で計算
– 通信：
• 全ノードが一度処理された時点で集団通信
• コミュニティIDとコミュニティ重みの同期

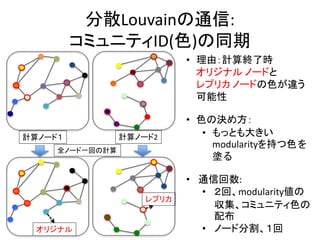

20. 分散Louvainの通信:
コミュニティID(色)の同期
全ノード一回の計算
• 理由：計算終了時
オリジナル ノードと
レプリカ ノードの色が違う
可能性
• 色の決め方：
• もっとも大きい
modularityを持つ色を
塗る
• 通信回数:
• ２回、modularity値の
収集、コミュニティ色の
配布
• ノード分割、１回
計算ノード１ 計算ノード2
オリジナル
レプリカ

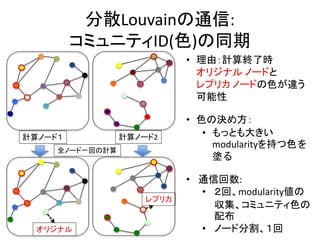

21. 分散Louvainの通信:
コミュニティID(色)の同期
全ノード一回の計算
計算ノード１ 計算ノード2
オリジナル
レプリカ
• 理由：計算終了時
オリジナル ノードと
レプリカ ノードの色が違う
可能性
• 色の決め方：
• もっとも大きい
modularityを持つ色を
塗る
• 通信回数:
• ２回、modularity値の
収集、コミュニティ色の
配布
• ノード分割、１回

22. 分散Louvainの通信:
コミュニティ重みの同期
• 方法：
• 各計算ノードで
コミュニティの重みを
集計
• ある範囲内の
コミュニティの重みを
決まった計算ノードに
収集、集計
• 集まったコミュニティ
重みを配布
コミュニティ重みの
収集、集計
p1
p2p1
p2
+ Wgreen (P2 )Wgreen (P1)
+Wyellow (P2 )Wyellow (P1)
+ Wblue (P2 )Wblue (P1)
+Wwhite(P2 )Wwhite(P1)

23. 分散Louvainの通信:
コミュニティ重みの同期
コミュニティ重みの
配布
p1
p2p1
p2
• 方法：
• 各計算ノードで
コミュニティの重みを
集計
• ある範囲内の
コミュニティの重みを
決まった計算ノードに
収集、集計
• 集まったコミュニティ
重みを配布
+ Wgreen (P2 )Wgreen (P1)
+Wyellow (P2 )Wyellow (P1)
+ Wblue (P2 )Wblue (P1)
+Wwhite(P2 )Wwhite(P1)

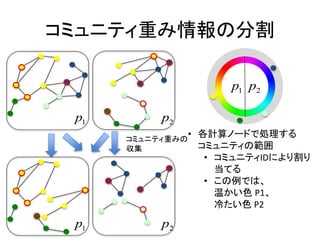

24. コミュニティ重み情報の分割
• 各計算ノードで処理する
コミュニティの範囲
• コミュニティIDにより割り
当てる
• この例では、
温かい色 P1、
冷たい色 P2
p1 p2
p1
p2p1
p2
コミュニティ重みの
収集

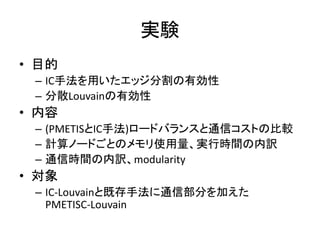

25. 実験
• 目的
– IC手法を用いたエッジ分割の有効性
– 分散Louvainの有効性
• 内容
– (PMETISとIC手法)ロードバランスと通信コストの比較
– 計算ノードごとのメモリ使用量、実行時間の内訳
– 通信時間の内訳、modularity
• 対象
– IC-Louvainと既存手法に通信部分を加えた
PMETISC-Louvain

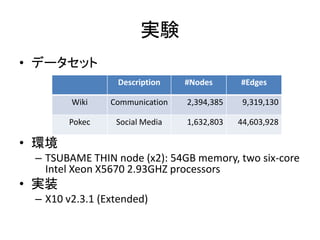

26. 実験
• データセット
• 環境
– TSUBAME THIN node (x2): 54GB memory, two six-core
Intel Xeon X5670 2.93GHZ processors
• 実装
– X10 v2.3.1 (Extended)
Description #Nodes #Edges
Wiki Communication 2,394,385 9,319,130
Pokec Social Media 1,632,803 44,603,928

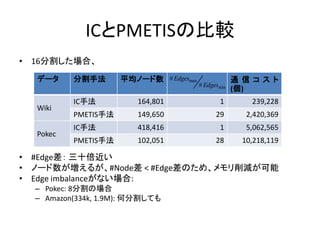

27. ICとPMETISの比較
• 16分割した場合、
• #Edge差： 三十倍近い
• ノード数が増えるが、#Node差 < #Edge差のため、メモリ削減が可能
• Edge imbalanceがない場合:
– Pokec: 8分割の場合
– Amazon(334k, 1.9M): 何分割しても
データ 分割手法 平均ノード数 通 信 コ ス ト
(個)
Wiki
IC手法 164,801 1 239,228
PMETIS手法 149,650 29 2,420,369
Pokec
IC手法 418,416 1 5,062,565
PMETIS手法 102,051 28 10,218,119
#Edgesmax
#Edgesmin

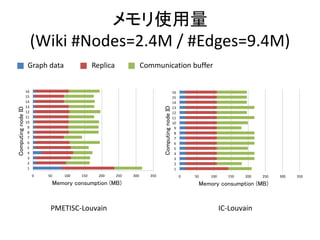

28. メモリ使用量
(Wiki #Nodes=2.4M / #Edges=9.4M)
PMETISC-Louvain IC-Louvain
Memory consumption (MB)
ComputingnodeID
0 50 100 150 200 250 300 350
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Memory consumption (MB)
ComputingnodeID
0 50 100 150 200 250 300 350
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Graph data Replica Communication buffer

29. ComputingnodeID
Memory consumption (MB)
0 50 100 150 200 250 300 350 400 450 500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
メモリ使用量
(Pokec #Nodes=1.6M / #Edges=44.6M)
PMETISC-Louvain IC-Louvain
Graph data Replica Communication buffer
ComputingnodeID
Memory consumption (MB)
0 50 100 150 200 250 300 350 400 450 500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

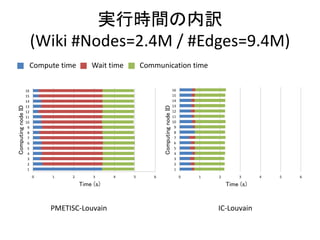

30. Time (s)
ComputingnodeID
0 1 2 3 4 5 6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
実行時間の内訳
(Wiki #Nodes=2.4M / #Edges=9.4M)
PMETISC-Louvain IC-Louvain
Compute time Wait time Communication time
Time (s)
ComputingnodeID
0 1 2 3 4 5 6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

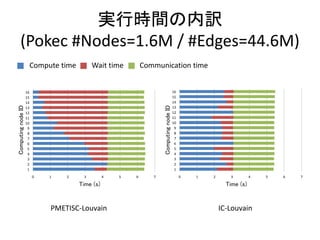

31. Compute time Wait time Communication time
Time (s)
ComputingnodeID
0 1 2 3 4 5 6 7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
実行時間の内訳
(Pokec #Nodes=1.6M / #Edges=44.6M)
PMETISC-Louvain IC-Louvain
Time (s)
ComputingnodeID
0 1 2 3 4 5 6 7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

32. 通信時間の内訳
時間 (ms)
0 200 400 600 800 1000 1200 1400 1600 1800
Pokec, IC
Pokec, PMETIS
Wiki, IC
Wiki, PMETIS
コミュニティIDの同期 コミュニティ重みの同期

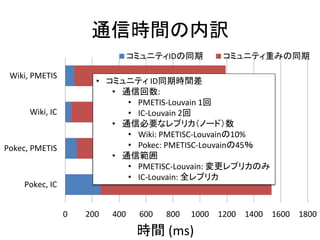

33. 通信時間の内訳
時間 (ms)
0 200 400 600 800 1000 1200 1400 1600 1800
Pokec, IC
Pokec, PMETIS
Wiki, IC
Wiki, PMETIS
コミュニティIDの同期 コミュニティ重みの同期
• コミュニティ ID同期時間差
• 通信回数:
• PMETIS-Louvain 1回
• IC-Louvain 2回
• 通信必要なレプリカ（ノード）数
• Wiki: PMETISC-Louvainの10%
• Pokec: PMETISC-Louvainの45％
• 通信範囲
• PMETISC-Louvain: 変更レプリカのみ
• IC-Louvain: 全レプリカ

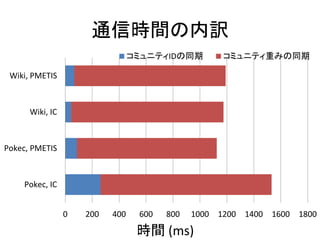

34. 通信時間の内訳
時間 (ms)
0 200 400 600 800 1000 1200 1400 1600 1800
Pokec, IC
Pokec, PMETIS
Wiki, IC
Wiki, PMETIS
コミュニティIDの同期 コミュニティ重みの同期

35. 通信時間の内訳
時間 (ms)
0 200 400 600 800 1000 1200 1400 1600 1800
Pokec, IC
Pokec, PMETIS
Wiki, IC
Wiki, PMETIS
コミュニティIDの同期 コミュニティ重みの同期
• コミュニティ 重み同期時間差
• 発見されたコミュニティ数
• Wiki:
• 両手法とも同じぐらいの数
• Pokec:
• PMETISC-Louvain ノード数の2%
• IC-Louvain ノード数の16%

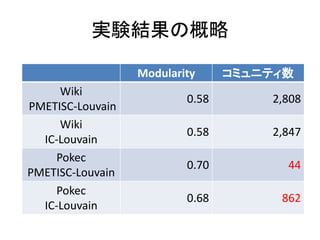

36. 実験結果の概略
Modularity コミュニティ数
Wiki
PMETISC-Louvain
0.58 2,808
Wiki
IC-Louvain
0.58 2,847
Pokec
PMETISC-Louvain
0.70 44
Pokec
IC-Louvain
0.68 862

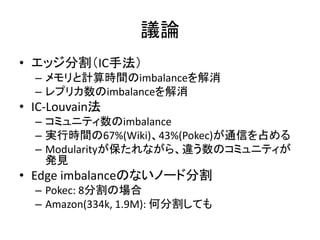

37. 議論
• エッジ分割（IC手法）
– メモリと計算時間のimbalanceを解消
– レプリカ数のimbalanceを解消
• IC-Louvain法
– コミュニティ数のimbalance
– 実行時間の67%(Wiki)、43%(Pokec)が通信を占める
– Modularityが保たれながら、違う数のコミュニティが
発見
• Edge imbalanceのないノード分割
– Pokec: 8分割の場合
– Amazon(334k, 1.9M): 何分割しても

38. まとめ
• まとめ
– エッジ分割手法(IC手法)を前処理として導入
• メモリ、計算時間、レプリカ数のバランス問題が解決
– IC-Louvainを提案
• Modularityを保ちながら、違う数のコミュニティを発見
• 今後の課題
– もっと大規模なデータを用いた実験
– IC-Louvainに適切なデータの判断基準に関する考察
– 発見できたコミュニティ構造に関する考察
– 実装の最適化
• 特に通信部分
