1. วิธีการเข้าสาย UTP กับขั้ว
ต่อ RJ45
เทคโนโลยีสารสนเทศ

2. 1. นำาสาย UTP มาปอกฉนวนหุ้มที่ปลายสายทั้ง
สองด้านยาวประมาณ 2-3 ซ.ม.

3. 2.เมื่อปอกแล้วจะพบเห็นสายอยู่ 4 คู่ บิดเป็นเกลียว
แยกสีไว้ชัดเจน

4. 3. แยกสายแต่ละคู่ออก

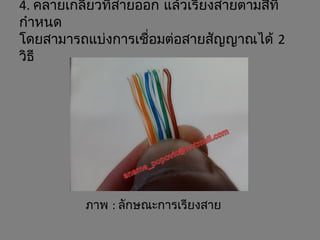

5. 4. คลายเกลียวที่สายออก แล้วเรียงสายตามสีที่
กำาหนด
โดยสามารถแบ่งการเชื่อมต่อสายสัญญาณได้ 2
วิธี
ภาพ : ลักษณะการเรียงสาย

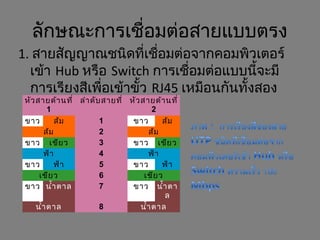

6. ลักษณะการเชื่อมต่อสายแบบตรง
1. สายสัญญาณชนิดที่เชื่อมต่อจากคอมพิวเตอร์
เข้า Hub หรือ Switch การเชื่อมต่อแบบนี้จะมี
การเรียงสีเพื่อเข้าขั้ว RJ45 เหมือนกันทั้งสอง
ด้านหัวสายด้านที่
1
ลำาดับสายที่ หัวสายด้านที่
2
ขาว ส้ม 1 ขาว ส้ม
ส้ม 2 ส้ม
ขาว เขียว 3 ขาว เขียว
ฟ้า 4 ฟ้า
ขาว ฟ้า 5 ขาว ฟ้า
เขียว 6 เขียว
ขาว นำ้าตาล 7 ขาว นำ้าตา
ล
นำ้าตาล 8 นำ้าตาล

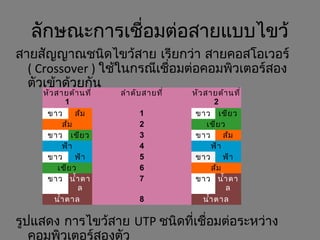

7. ลักษณะการเชื่อมต่อสายแบบไขว้
สายสัญญาณชนิดไขว้สาย เรียกว่า สายคอสโอเวอร์
( Crossover ) ใช้ในกรณีเชื่อมต่อคอมพิวเตอร์สอง
ตัวเข้าด้วยกัน
รูปแสดง การไขว้สาย UTP ชนิดที่เชื่อมต่อระหว่าง
คอมพิวเตอร์สองตัว
หัวสายด้านที่
1
ลำาดับสายที่ หัวสายด้านที่
2
ขาว ส้ม 1 ขาว เขียว
ส้ม 2 เขียว
ขาว เขียว 3 ขาว ส้ม
ฟ้า 4 ฟ้า
ขาว ฟ้า 5 ขาว ฟ้า
เขียว 6 ส้ม
ขาว นำ้าตา
ล
7 ขาว นำ้าตา
ล
นำ้าตาล 8 นำ้าตาล

8. 5. ตัดสายให้เหลือประมาณ 1.5 ซ.ม.

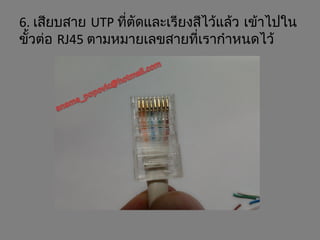

9. 6. เสียบสาย UTP ที่ตัดและเรียงสีไว้แล้ว เข้าไปใน
ขั้วต่อ RJ45 ตามหมายเลขสายที่เรากำาหนดไว้

10. 7. เสียบขั้ว RJ45 เข้าไปในร่องคีม ดันสาย UTP ให้สนิท
แล้วใช้มือบีบด้ามคีมให้แน่น โลหะทองเหลืองของขั้ว
RJ45 จะเข้าไปสัมผัสกับสายทองแดง
