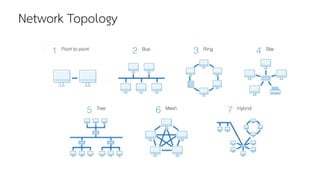

3. Network Topology

4. Network Topology
Bus Topology •ทุกหน่วยเชื่อมต่อเข้ากับสาย
หลักที่เรียกว่า Bus หรือ
Backbone
•ข้อดี ราคาถูกคุ้มค่ากับ
เครือข่ายเล็ก เพิ่มลดหน่วยได้
สะดวกไม่กระทบหน่วยอื่น
•ข้อเสีย หาก Bus เสียหายจะ
ไม่สามารถใช้งานต่อได้
ประสิทธิภาพตกลงเมื่อหน่วย
มากขึ้น

5. Network Topology
Ring Topology • ทุกหน่วยเชื่อมต่อเป็นวงกลม
• มี Token วิ่งตลอดเวลาที่ไม่มีการส่ง
ข้อมูล
• เมื่อหน่วยใดต้องการส่งข้อมูล จะแปะ
ข้อมูล และปลายทางเข้ากับ Token
แล้วส่งออกไป
• เมื่อปลายทางได้รับ จะถอดข้อมูลไปใช้
และปล่อย Token วิ่งในระบบต่อไป
• ข้อดี ประสิทธิภาพคงที่ แม้จานวน
หน่วยจะมากขึ้น
• ข้อเสีย การเพิ่มลดหน่วยอาจต้อง
กระทบหรือหยุดระบบ และหาก Ring
เสียหายอาจจะไม่สามารถใช้งานต่อได้

6. Network Topology
Star Topology •ทุกหน่วยเชื่อมต่อเข้ากับ
อุปกรณ์ศูนย์กลาง เช่น Hub
หรือ Switching Hub
•ข้อดี เพิ่มลดหน่วยได้ง่ายไม่
กระทบกับระบบ
•ข้อเสีย ประสิทธิภาพลดลงเมื่อ
จานวนหน่วยมากขึ้น

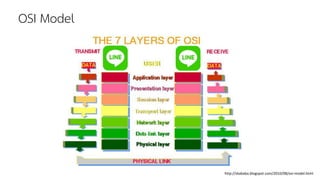

7. OSI Model
http://skababa.blogspot.com/2010/08/osi-model.html

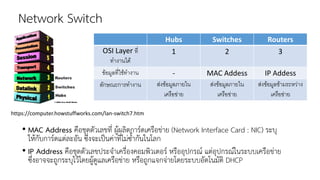

8. Network Switch
https://computer.howstuffworks.com/lan-switch7.htm
Hubs Switches Routers
OSI Layer ที่
ทำงำนได้
1 2 3
ข้อมูลที่ใช้ทำงำน - MAC Addess IP Addess
ลักษณะกำรทำงำน ส่งข้อมูลภำยใน
เครือข่ำย
ส่งข้อมูลภำยใน
เครือข่ำย
ส่งข้อมูลข้ำมระหว่ำง
เครือข่ำย
• MAC Address คือชุดตัวเลขที่ ผู้ผลิตการ์ดเครือข่าย (Network Interface Card : NIC) ระบุ
ให้กับการ์ดแต่ละอัน ซึ่งจะเป็นค่าที่ไม่ซ้ากันในโลก
• IP Address คือชุดตัวเลขประจาเครื่องคอมพิวเตอร์ หรืออุปกรณ์ แต่อุปกรณ์ในระบบเครือข่าย
ซึ่งอาจจะถูกระบุไว้โดยผู้ดูแลเครือข่าย หรือถูกแจกจ่ายโดยระบบอัตโนมัติ DHCP

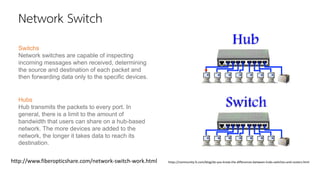

9. Network Switch
Switchs
Network switches are capable of inspecting
incoming messages when received, determining
the source and destination of each packet and
then forwarding data only to the specific devices.
Hubs
Hub transmits the packets to every port. In
general, there is a limit to the amount of
bandwidth that users can share on a hub-based
network. The more devices are added to the
network, the longer it takes data to reach its
destination.
http://www.fiberopticshare.com/network-switch-work.html https://community.fs.com/blog/do-you-know-the-differences-between-hubs-switches-and-routers.html

10. Common network cable types
•Unshielded twisted pair (UTP)
•Shielded twisted pair (STP)
•Coaxial cable
•Fiber optic

11. UTP characteristics
•จากชื่อ Unshielded หมายถึงไม่มีชั้นหุ้มกัน
สัญญาณรบกวน (Shielded) จากภายนอก
•สายด้านใน จับคู่พันเกลียว Twisted pairs
เพื่อป้องกันการรบกวนข้ามสายจากภายใน
(CrossTalk)

12. UTP categories
Category 1 Voice only (Telephone)
Category 2 Data to 4 Mbps (Localtalk)
Category 3 Data to 10Mbps (Ethernet)
Category 4 Data to 20Mbps (Token ring)
Category 5
Category 5e
Data to 100Mbps (Fast Ethernet)
Data to 1000Mbps (Gigabit Ethernet)
(ยังใช้งานแพร่หลายในปัจจุบัน)
Category 6 Data to 2500Mbps (Gigabit Ethernet)

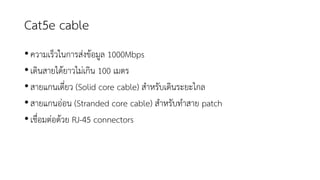

13. Cat5e cable
•ความเร็วในการส่งข้อมูล 1000Mbps
•เดินสายได้ยาวไม่เกิน 100 เมตร
•สายแกนเดี่ยว (Solid core cable) สาหรับเดินระยะไกล
•สายแกนอ่อน (Stranded core cable) สาหรับทาสาย patch
•เชื่อมต่อด้วย RJ-45 connectors

14. อุปกรณ์

15. RJ45 connector

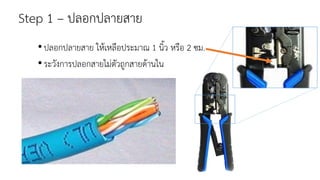

16. Step 1 – ปลอกปลายสาย
•ปลอกปลายสาย ให้เหลือประมาณ 1 นิ้ว หรือ 2 ซม.
•ระวังการปลอกสายไม่ตัวถูกสายด้านใน

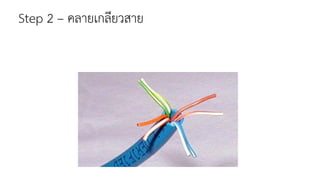

17. Step 2 – คลายเกลียวสาย

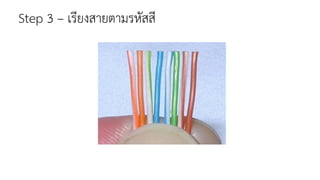

18. Step 3 – เรียงสายตามรหัสสี

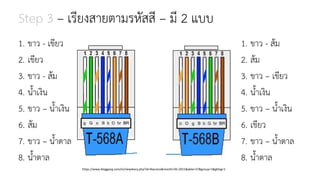

19. Step 3 – เรียงสายตามรหัสสี – มี 2 แบบ
1. ขาว - เขียว
2. เขียว
3. ขาว - ส้ม
4. น้าเงิน
5. ขาว – น้าเงิน
6. ส้ม
7. ขาว – น้าตาล
8. น้าตาล
1. ขาว - ส้ม
2. ส้ม
3. ขาว – เขียว
4. น้าเงิน
5. ขาว – น้าเงิน
6. เขียว
7. ขาว – น้าตาล
8. น้าตาล
https://www.bloggang.com/m/viewdiary.php?id=likecisco&month=05-2011&date=27&group=1&gblog=1

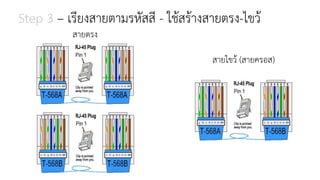

20. Step 3 – เรียงสายตามรหัสสี - ใช้สร้างสายตรง-ไขว้
สายตรง
สายไขว้ (สายครอส)

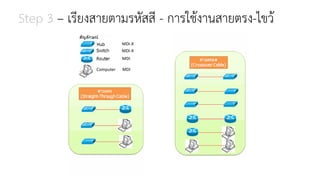

21. Step 3 – เรียงสายตามรหัสสี - การใช้งานสายตรง-ไขว้
MDI
Computer
MDI
MDI-X
MDI-X

22. Step 3 – เรียงสายตามรหัสสี
สายตรง สายไขว้

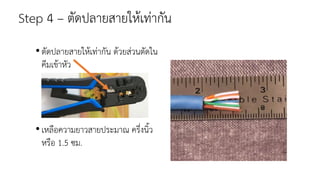

23. Step 4 – ตัดปลายสายให้เท่ากัน
•ตัดปลายสายให้เท่ากัน ด้วยส่วนตัดใน
คีมเข้าหัว
•เหลือความยาวสายประมาณ ครึ่งนิ้ว
หรือ 1.5 ซม.

24. Step 5 – เสียบสายเข้าหัว RJ45
•เรียงสีของสายให้ถูกต้อง โดยเรียงจากซ้าย
ไปขวา เสียบเข้าหัว RJ45 โดยหันหัว
RJ54 ขึ้น (ให้ขั้วโลหะเข้าหาตัว)
ขาว–เขียว
ขาว–ส้ม ส้ม เขียว
น้าเงิน ขาว-น้าเงิน น้าตาล
ขาว-น้าตาล

25. Step 6 - ตรวจสอบสาย
•สายเข้าเลยขั้วโลหะจนสุด
•ฉนวนเข้าเลยสลักจนสุด

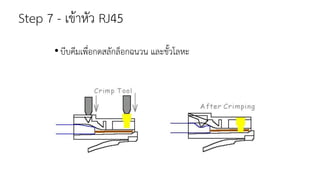

26. Step 7 - เข้าหัว RJ45
•บีบคีมเพื่อกดสลักล็อกฉนวน และขั้วโลหะ

27. Video
•How To Make RJ45 Network Patch
Cables - Cat 5E and Cat 6

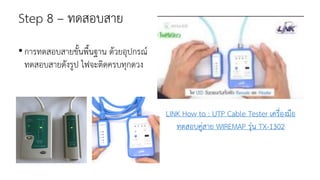

28. Step 8 – ทดสอบสาย
•การทดสอบสายขั้นพื้นฐาน ด้วยอุปกรณ์
ทดสอบสายดังรูป ไฟจะติดครบทุกดวง
LINK How to : UTP Cable Tester เครื่องมือ
ทดสอบคู่สาย WIREMAP รุ่น TX-1302
