Output adalah data yang telah diproses menjadi bentuk yang berguna sebagai informasi. Ada dua jenis output yaitu softcopy seperti monitor dan audio, serta hardcopy seperti printer, plotter, dan microfilm. Monitor menyampaikan informasi secara visual dengan berbagai jenis seperti CRT, LCD, EL, dan plasma. Printer dapat berupa impact, thermal, inkjet, laser, atau multifungsi. Plotter digunakan untuk menghasilkan gambar berkualitas tinggi.

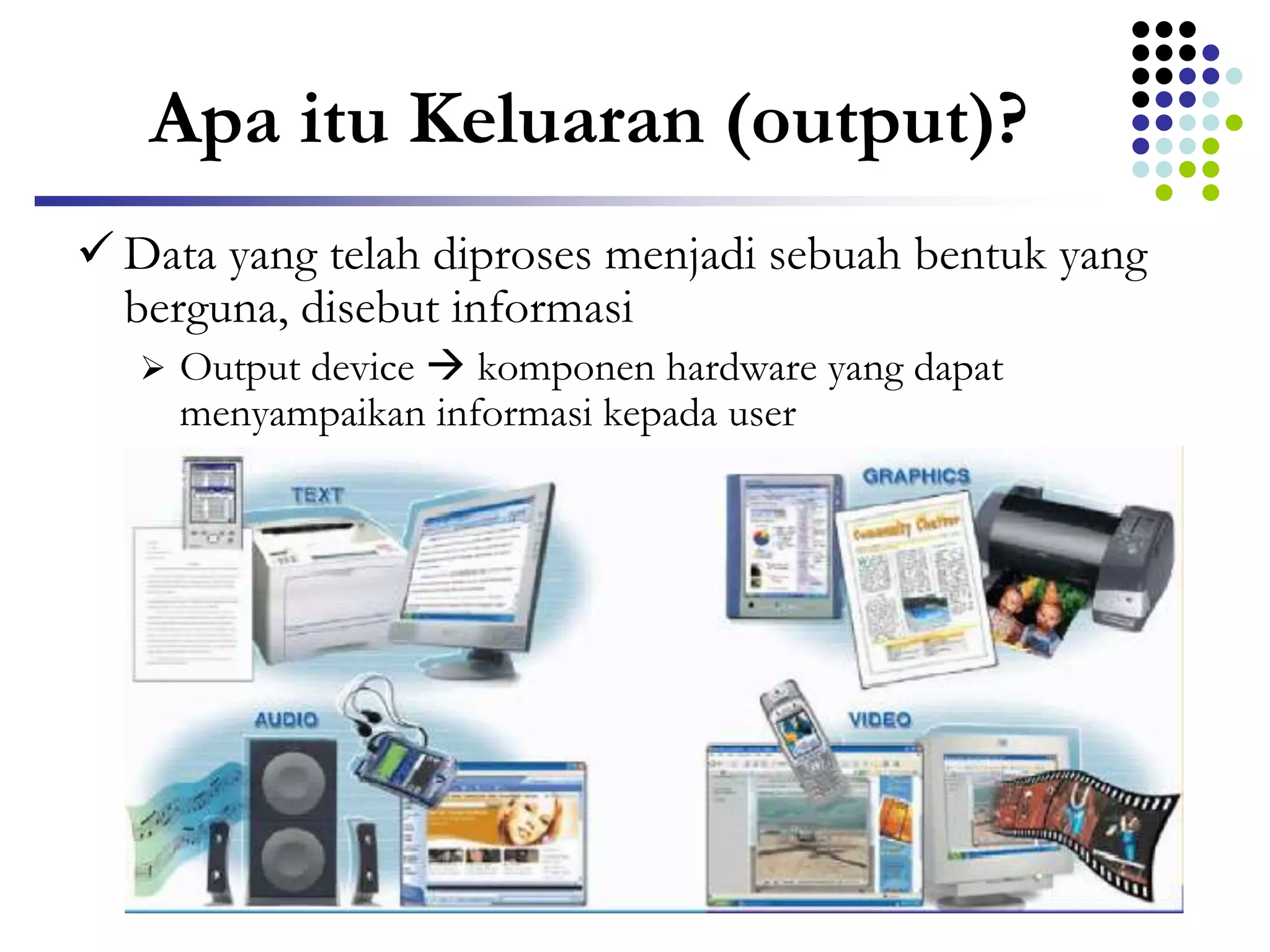

1. Apa itu Keluaran (output)?
 Data yang telah diproses menjadi sebuah bentuk yang
berguna, disebut informasi
 Output device  komponen hardware yang dapat
menyampaikan informasi kepada user

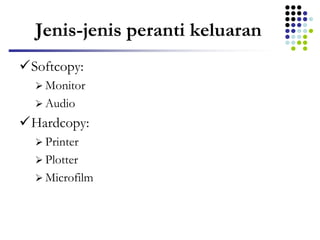

2. Jenis-jenis peranti keluaran
Softcopy:
 Monitor
 Audio
Hardcopy:
 Printer
 Plotter
 Microfilm

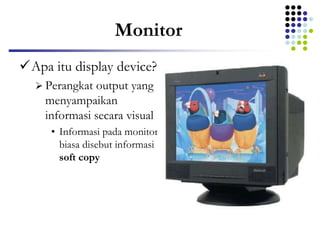

3. Monitor
Apa itu display device?
 Perangkat output yang
menyampaikan
informasi secara visual
• Informasi pada monitor
biasa disebut informasi
soft copy

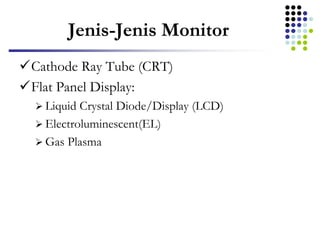

4. Jenis-Jenis Monitor
Cathode Ray Tube (CRT)
Flat Panel Display:
 Liquid Crystal Diode/Display (LCD)
 Electroluminescent(EL)
 Gas Plasma

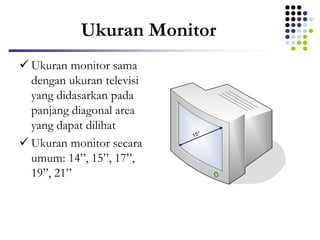

5. Ukuran Monitor
 Ukuran monitor sama
dengan ukuran televisi
yang didasarkan pada
panjang diagonal area
yang dapat dilihat
 Ukuran monitor secara
umum: 14”, 15”, 17”,
19”, 21”
15"

6. Resolusi Monitor
Ukuran resolusi ditentukan oleh jumlah pixel
(Picture Element)

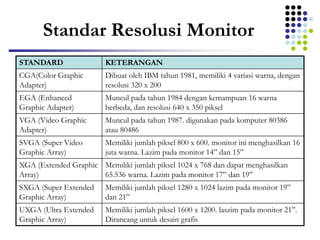

7. Standar Resolusi Monitor
STANDARD KETERANGAN
CGA(Color Graphic
Adapter)
Dibuat oleh IBM tahun 1981, memiliki 4 variasi warna, dengan
resolusi 320 x 200
EGA (Enhanced
Graphic Adapter)
Muncul pada tahun 1984 dengan kemampuan 16 warna
berbeda, dan resolusi 640 x 350 piksel
VGA (Video Graphic
Adapter)
Muncul pada tahun 1987. digunakan pada komputer 80386
atau 80486
SVGA (Super Video
Graphic Array)
Memiliki jumlah piksel 800 x 600. monitor ini menghasilkan 16
juta warna. Lazim pada monitor 14” dan 15”
XGA (Extended Graphic
Array)
Memiliki jumlah piksel 1024 x 768 dan dapat menghasilkan
65.536 warna. Lazim pada monitor 17” dan 19”
SXGA (Super Extended
Graphic Array)
Memiliki jumlah piksel 1280 x 1024 lazim pada monitor 19”
dan 21”
UXGA (Ultra Extended
Graphic Array)
Memiliki jumlah piksel 1600 x 1200. laszim pada monitor 21”.
Dirancang untuk desain grafis

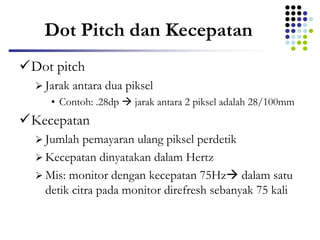

8. Dot Pitch dan Kecepatan
Dot pitch
 Jarak antara dua piksel
• Contoh: .28dp  jarak antara 2 piksel adalah 28/100mm
Kecepatan
 Jumlah pemayaran ulang piksel perdetik
 Kecepatan dinyatakan dalam Hertz
 Mis: monitor dengan kecepatan 75Hz dalam satu
detik citra pada monitor direfresh sebanyak 75 kali

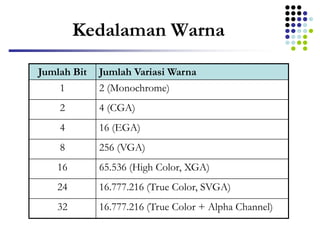

9. Kedalaman Warna
Jumlah Bit Jumlah Variasi Warna
1 2 (Monochrome)
2 4 (CGA)
4 16 (EGA)
8 256 (VGA)
16 65.536 (High Color, XGA)
24 16.777.216 (True Color, SVGA)
32 16.777.216 (True Color + Alpha Channel)

10. Monitor CRT
Apa itu monitor CRT?
 Memiliki cathode-ray tube (CRT)
 Screen diselimuti dengan titik-titik (dot) kecil
material phosphor
• Setiap dot terdiri atas phosphor warna merah, hijau, dan
biru
 Ukuran umum 14, 15, 17, 19, 21, dan 22 inch

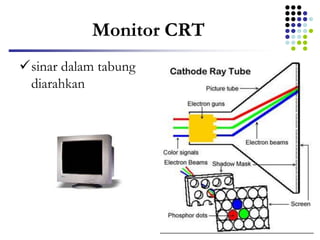

11. Monitor CRT
sinar dalam tabung
diarahkan

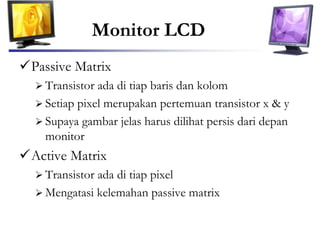

12. Monitor LCD
Passive Matrix
 Transistor ada di tiap baris dan kolom
 Setiap pixel merupakan pertemuan transistor x & y
 Supaya gambar jelas harus dilihat persis dari depan
monitor
Active Matrix
 Transistor ada di tiap pixel
 Mengatasi kelemahan passive matrix

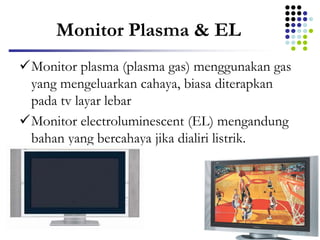

13. Monitor Plasma & EL
Monitor plasma (plasma gas) menggunakan gas
yang mengeluarkan cahaya, biasa diterapkan
pada tv layar lebar
Monitor electroluminescent (EL) mengandung
bahan yang bercahaya jika dialiri listrik.

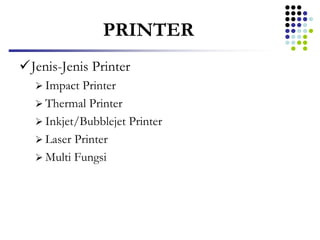

14. PRINTER
Jenis-Jenis Printer
 Impact Printer
 Thermal Printer
 Inkjet/Bubblejet Printer
 Laser Printer
 Multi Fungsi

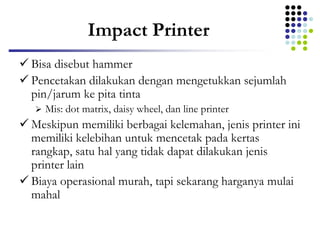

15. Impact Printer
 Bisa disebut hammer
 Pencetakan dilakukan dengan mengetukkan sejumlah
pin/jarum ke pita tinta
 Mis: dot matrix, daisy wheel, dan line printer
 Meskipun memiliki berbagai kelemahan, jenis printer ini
memiliki kelebihan untuk mencetak pada kertas
rangkap, satu hal yang tidak dapat dilakukan jenis
printer lain
 Biaya operasional murah, tapi sekarang harganya mulai
mahal

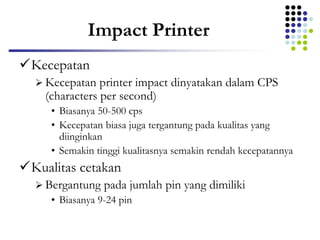

16. Impact Printer
Kecepatan
 Kecepatan printer impact dinyatakan dalam CPS
(characters per second)
• Biasanya 50-500 cps
• Kecepatan biasa juga tergantung pada kualitas yang
diinginkan
• Semakin tinggi kualitasnya semakin rendah kecepatannya
Kualitas cetakan
 Bergantung pada jumlah pin yang dimiliki
• Biasanya 9-24 pin

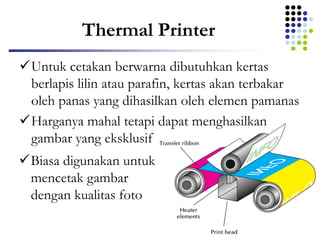

17. Thermal Printer
Untuk cetakan berwarna dibutuhkan kertas
berlapis lilin atau parafin, kertas akan terbakar
oleh panas yang dihasilkan oleh elemen pamanas
Harganya mahal tetapi dapat menghasilkan
gambar yang eksklusif
Biasa digunakan untuk
mencetak gambar
dengan kualitas foto

18. Inkjet Printer
Memberikan cetakan dengan
menyemprotkan tinta ke media
cetakan
Lebih cepat dari printer impact
tetapi lebih lambat dari printer
laser
Biaya operasi
lebih mahal
dibanding printer
impact

19. Prinsip Kerja Laser Printer
Hasil cetakannya merupakan yang terbaik dari
berbagai jenis printer lainnya
Harganya relatif mahal

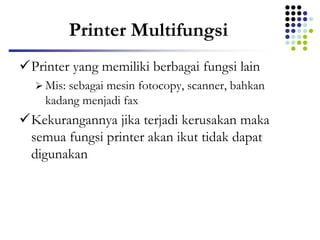

20. Printer Multifungsi
Printer yang memiliki berbagai fungsi lain
 Mis: sebagai mesin fotocopy, scanner, bahkan
kadang menjadi fax
Kekurangannya jika terjadi kerusakan maka
semua fungsi printer akan ikut tidak dapat
digunakan

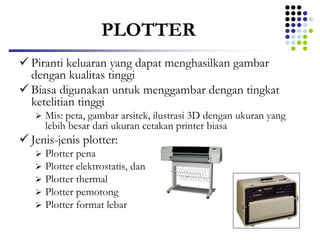

21. PLOTTER
 Piranti keluaran yang dapat menghasilkan gambar
dengan kualitas tinggi
 Biasa digunakan untuk menggambar dengan tingkat
ketelitian tinggi
 Mis: peta, gambar arsitek, ilustrasi 3D dengan ukuran yang
lebih besar dari ukuran cetakan printer biasa
 Jenis-jenis plotter:
 Plotter pena
 Plotter elektrostatis, dan
 Plotter thermal
 Plotter pemotong
 Plotter format lebar

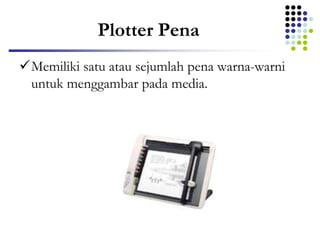

22. Plotter Pena
Memiliki satu atau sejumlah pena warna-warni
untuk menggambar pada media.

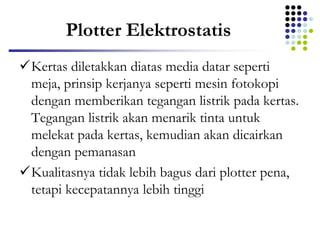

23. Plotter Elektrostatis
Kertas diletakkan diatas media datar seperti
meja, prinsip kerjanya seperti mesin fotokopi
dengan memberikan tegangan listrik pada kertas.
Tegangan listrik akan menarik tinta untuk
melekat pada kertas, kemudian akan dicairkan
dengan pemanasan
Kualitasnya tidak lebih bagus dari plotter pena,
tetapi kecepatannya lebih tinggi

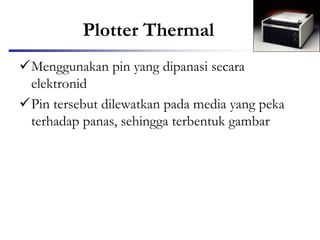

24. Plotter Thermal
Menggunakan pin yang dipanasi secara
elektronid
Pin tersebut dilewatkan pada media yang peka
terhadap panas, sehingga terbentuk gambar

25. Plotter Pemotong
Biasa digunakan untuk memotong vynil, karet,
gabus dll yang sudah terpola
Plotter ini biasa digunakan pada industri sepatu
untuk memotong bahan sejenis kulit

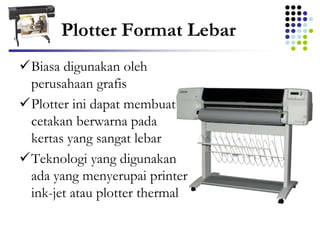

26. Plotter Format Lebar
Biasa digunakan oleh
perusahaan grafis
Plotter ini dapat membuat
cetakan berwarna pada
kertas yang sangat lebar
Teknologi yang digunakan
ada yang menyerupai printer
ink-jet atau plotter thermal

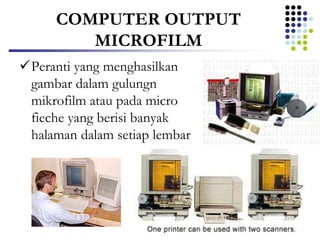

27. COMPUTER OUTPUT
MICROFILM
Peranti yang menghasilkan
gambar dalam gulungn
mikrofilm atau pada micro
fieche yang berisi banyak
halaman dalam setiap lembar

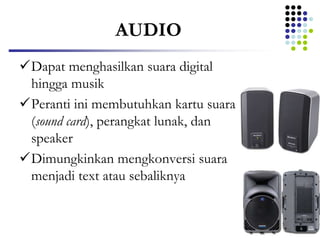

28. AUDIO
Dapat menghasilkan suara digital
hingga musik
Peranti ini membutuhkan kartu suara
(sound card), perangkat lunak, dan
speaker
Dimungkinkan mengkonversi suara
menjadi text atau sebaliknya
