1. Ministry of Higher Education and Scientific Research
Mustansiriyah University
College of Engineering
Highway and Transportation Engineering Department
Survey Laboratory
2nd
stage
Lecture No.6
Second term
2020/2021

2. Assistant Lecturer
:
Nagham Rajaa Muhee Al-Deen and Teba Tariq Khalid
2020/2021
(

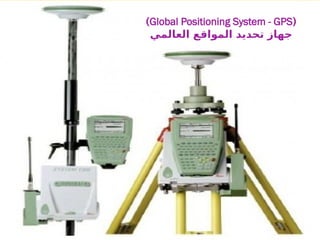

Global Positioning System- GPS
)
‫العالمي‬ ‫المواقع‬ ‫تحديد‬ ‫جهاز‬

3. (
Global Positioning System - GPS
)
‫العالمي‬ ‫المواقع‬ ‫تحديد‬ ‫جهاز‬

4. Global Positioning System - GPS
1
( ‫العالمي‬ ‫المواقع‬ ‫تحديد‬ ‫نظام‬ ‫في‬ ‫مقدمة‬ -
GPS
)
Introduction to Global Positioning System
( ‫العالم=ي‬ ‫المواق=ع‬ ‫تحدي=د‬ ‫نظام‬ ‫يعرف‬
GPS
:)
‫ع‬‫المواق‬ ‫د‬‫تحدي‬ ‫ه‬‫خالل‬ ‫ن‬‫م‬ ‫ن‬‫يمك‬ ‫نظام‬ ‫ه‬‫بان‬
‫ي‬‫وف‬ ‫اعة‬‫الس‬ ‫مدار‬ ‫ى‬‫وعل‬ ً‫ا‬‫وجو‬ ً‫ا‬‫وبحر‬ ً‫ا‬‫بر‬ ‫م‬‫العال‬ ‫انحاء‬ ‫ى‬‫شت‬ ‫ي‬‫ف‬ ‫واالتجاهات‬ ‫رعات‬‫والس‬
‫الى‬ ‫رئيسي‬ ‫بشكل‬ ‫باالستناد‬ ‫وذلك‬ ‫والمناخية‬ ‫الجوية‬ ‫والشروط‬ ‫الطقس‬ ‫أنواع‬ ‫مختلف‬ ‫ظل‬
( ‫الصناعية‬ ‫االقمار‬ ‫من‬ ‫مجموعة‬
Artificial satellites
)
.
‫هندسة‬ ‫ميادين‬ ‫مختلف‬ ‫في‬ ‫هائلة‬ ‫حقيقية‬ ‫تقنية‬ ‫ثورة‬ ‫إحداث‬ ‫إلى‬ ‫النظام‬ ‫هذا‬ ‫ظهور‬ ‫أدى‬ ‫وقد‬
‫هولة‬ ‫والس‬ ‫رعة‬ ‫الس‬ ‫ي‬ ‫ف‬ ‫برى‬ ‫ك‬ ‫ة‬ ‫نوعي‬ ‫قفزة‬ ‫ق‬ ‫تحقي‬ ‫ى‬ ‫وإل‬ ‫االت‬ ‫اإلتص‬ ‫ة‬ ‫وهندس‬ ‫احة‬ ‫المس‬
‫ي‬ ‫ف‬ ‫ة‬ ‫النوعي‬ ‫الفقرات‬ ‫م‬ ‫أعظ‬ ‫د‬ ‫أح‬ ‫ق‬ ‫بح‬ ‫بر‬ ‫يعت‬ ‫النظام‬ ‫هذا‬ ‫فان‬ ‫ه‬ ‫وعلي‬ ،‫ة‬ ‫والمرون‬ ‫ة‬ ‫والشمولي‬
.‫المساحة‬ ‫هندسة‬ ‫تقنيات‬

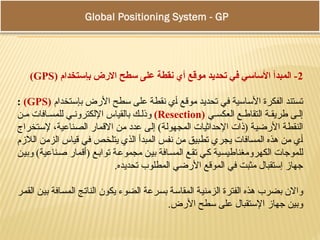

5. Global Positioning System - GPS
2
( ‫بإستخدام‬ ‫االرض‬ ‫سطح‬ ‫على‬ ‫نقطة‬ ‫أي‬ ‫موقع‬ ‫تحديد‬ ‫في‬ ‫األساسي‬ ‫المبدأ‬ -
GPS
)
‫بإستخدام‬ ‫األرض‬ ‫سطح‬ ‫على‬ ‫نقطة‬ ‫أي‬ ‫موقع‬ ‫تحديد‬ ‫في‬ ‫األساسية‬ ‫الفكرة‬ ‫تستند‬
(
GPS
)
:
‫ي‬ ‫العكس‬ ‫ع‬ ‫التقاط‬ ‫ة‬ ‫طريق‬ ‫ى‬ ‫إل‬
(
Resection
)
‫ن‬ ‫م‬ ‫افات‬ ‫للمس‬ ‫ي‬ ‫اإللكترون‬ ‫بالقياس‬ ‫ك‬ ‫وذل‬
‫إلستخراج‬ ،‫الصناعية‬ ‫االقمار‬ ‫من‬ ‫عدد‬ ‫إلى‬ )‫المجهولة‬ ‫اإلحداثيات‬ ‫(ذات‬ ‫األرضية‬ ‫النقطة‬
‫الالزم‬ ‫الزمن‬ ‫قياس‬ ‫في‬ ‫يتلخص‬ ‫الذي‬ ‫المبدأ‬ ‫نفس‬ ‫من‬ ‫تطبيق‬ ‫يجري‬ ‫المسافات‬ ‫هذه‬ ‫من‬ ‫أي‬
‫وبين‬ )‫صناعية‬ ‫(أقمار‬ ‫توابع‬ ‫مجموعة‬ ‫بين‬ ‫المسافة‬ ‫تقع‬ ‫كي‬ ‫الكهرومغناطيسية‬ ‫للموجات‬
.‫تحديده‬ ‫المطلوب‬ ‫األرضي‬ ‫الموقع‬ ‫في‬ ‫مثبت‬ ‫إستقبال‬ ‫جهاز‬
‫القمر‬ ‫بين‬ ‫المسافة‬ ‫الناتج‬ ‫يكون‬ ‫الضوء‬ ‫بسرعة‬ ‫المقاسة‬ ‫الزمنية‬ ‫الفترة‬ ‫هذه‬ ‫بضرب‬ ‫واالن‬
.‫األرض‬ ‫سطح‬ ‫على‬ ‫اإلستقبال‬ ‫جهاز‬ ‫وبين‬

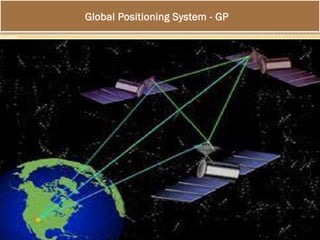

6. Global Positioning System - GPS

7. Global Positioning System - GPS
3
( ‫لنظام‬ ‫األساسية‬ ‫المكونات‬ -
GPS
( )
Components of GPS system
)
‫ة‬ ‫األرضي‬ ‫النقاط‬ ‫ع‬ ‫مواق‬ ‫د‬ ‫تحدي‬ ‫لغايات‬ ‫ا‬ ‫توفره‬ ‫ب‬ ‫يتوج‬ ‫ي‬ ‫الت‬ ‫اسية‬ ‫األس‬ ‫ر‬ ‫العناص‬ ‫ن‬ ‫م‬
‫الـ‬ ‫نظام‬ ‫بواسطة‬
GPS
:‫نذكر‬ ،
.1
‫ثالثة‬ ‫عن‬ ‫عددها‬ ‫يزيد‬ ‫الصناعية‬ ‫األقمار‬ ‫من‬ ‫مجموعة‬
(
Space Segment
)
.
2
‫من‬ ‫تتألف‬ ‫أرضية‬ ‫تحكم‬ ‫شبكة‬ .
(
Control Segment
)
:

. ‫العالم‬ ‫حول‬ ‫متباعدة‬ ‫مواقع‬ ‫في‬ ‫منتشرة‬ ‫الرصد‬ ‫أو‬ ‫التتبع‬ ‫محطات‬ ‫من‬ ‫عدد‬

. ‫اإلرسال‬ ‫محطات‬ ‫من‬ ‫عدد‬

. ‫رئيسية‬ ‫تحكم‬ ‫محطة‬

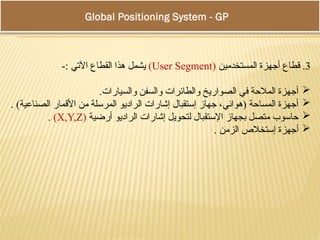

8. Global Positioning System - GPS
3
‫المستخدمين‬ ‫أجهزة‬ ‫قطاع‬ .
(
User Segment
)
-: ‫اآلتي‬ ‫القطاع‬ ‫هذا‬ ‫يشمل‬

.‫والسيارات‬ ‫والسفن‬ ‫والطائرات‬ ‫الصواريخ‬ ‫في‬ ‫المالحة‬ ‫أجهزة‬

. )‫الصناعية‬ ‫األقمار‬ ‫من‬ ‫المرسلة‬ ‫الراديو‬ ‫إشارات‬ ‫إستقبال‬ ‫جهاز‬ ،‫(هوائي‬ ‫المساحة‬ ‫أجهزة‬

‫أرضية‬ ‫الراديو‬ ‫إشارات‬ ‫لتحويل‬ ‫اإلستقبال‬ ‫بجهاز‬ ‫متصل‬ ‫حاسوب‬
(
X,Y,Z
)
.

. ‫الزمن‬ ‫إستخالص‬ ‫أجهزة‬

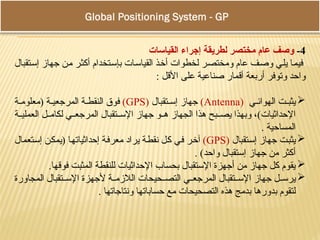

9. Global Positioning System - GPS
4
-
‫القياسات‬ ‫إجراء‬ ‫لطريقة‬ ‫مختصر‬ ‫عام‬ ‫وصف‬
‫إستقبال‬ ‫جهاز‬ ‫من‬ ‫أكثر‬ ‫بإستخدام‬ ‫القياسات‬ ‫أخذ‬ ‫لخطوات‬ ‫ومختصر‬ ‫عام‬ ‫وصف‬ ‫يلي‬ ‫فيما‬
: ‫األقل‬ ‫على‬ ‫صناعية‬ ‫أقمار‬ ‫أربعة‬ ‫وتوفر‬ ‫واحد‬

‫ي‬ ‫الهوائ‬ ‫ت‬ ‫يثب‬
(
Antenna
)
‫تقبال‬ ‫إس‬ ‫جهاز‬
(
GPS
)
‫ة‬ ‫(معلوم‬ ‫ة‬ ‫المرجعي‬ ‫ة‬ ‫النقط‬ ‫فوق‬
‫ة‬ ‫العملي‬ ‫ل‬ ‫لكام‬ ‫ي‬ ‫المرجع‬ ‫تقبال‬ ‫اإلس‬ ‫جهاز‬ ‫و‬ ‫ه‬ ‫الجهاز‬ ‫هذا‬ ‫بح‬ ‫يص‬ ‫وبهذا‬ ،)‫اإلحداثيات‬
. ‫المساحية‬

‫إستقبال‬ ‫جهاز‬ ‫يثبت‬
(
GPS
)
‫إستعمال‬ ‫(يمكن‬ ‫إحداثياتها‬ ‫معرفة‬ ‫يراد‬ ‫نقطة‬ ‫كل‬ ‫في‬ ‫آخر‬
. )‫واحد‬ ‫إستقبال‬ ‫جهاز‬ ‫من‬ ‫أكثر‬

.‫فوقها‬ ‫المثبت‬ ‫للنقطة‬ ‫اإلحداثيات‬ ‫بحساب‬ ‫اإلستقبال‬ ‫أجهزة‬ ‫من‬ ‫جهاز‬ ‫كل‬ ‫يقوم‬

‫المجاورة‬ ‫تقبال‬ ‫اإلس‬ ‫ألجهزة‬ ‫ة‬ ‫الالزم‬ ‫حيحات‬ ‫التص‬ ‫ي‬ ‫المرجع‬ ‫تقبال‬ ‫اإلس‬ ‫جهاز‬ ‫ل‬ ‫يرس‬
. ‫ونتاجاتها‬ ‫حساباتها‬ ‫مع‬ ‫التصحيحات‬ ‫هذه‬ ‫بدمج‬ ‫بدورها‬ ‫لتقوم‬

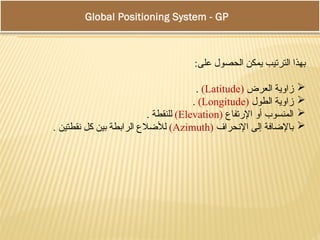

10. :‫على‬ ‫الحصول‬ ‫يمكن‬ ‫الترتيب‬ ‫بهذا‬

‫العرض‬ ‫زاوية‬
(
Latitude
)
.

‫الطول‬ ‫زاوية‬
(
Longitude
)
.

‫اإلرتفاع‬ ‫أو‬ ‫المنسوب‬
(
Elevation
)
. ‫للنقطة‬

‫اإلنحراف‬ ‫إلى‬ ‫باإلضافة‬
(
Azimuth
)
. ‫نقطتين‬ ‫كل‬ ‫بين‬ ‫الرابطة‬ ‫لألضالع‬
Global Positioning System - GPS

11. Thank you
for
kind attention
Questions
