1. Система
автоматизированного
проектирования ТП
SmarTech
Лабораторная работа №5

2. Формирование переходов
Мастер создания рабочих и вспомогательных переходов (1 из 3)
Перед началом работы с
мастером рекомендуется
сформировать индивидуальную
библиотеку переходов
В дереве ТП выделяем
нужную операцию и нажатием
кнопки
вызываем форму
«Выбор перехода».
Примечание:
Дальнейшие действия по
формированию индивидуальной
библиотеки переходов аналогичны
действиям по созданию
библиотеки видов работ,
описанным выше.

3. Мастер создания рабочих и вспомогательных переходов (2 из 3)
Кнопка переключения типа
добавляемого перехода
Добавляем рабочие
(вспомогательные) переходы
двойным либо одинарным
щелчком мыши на выбранной
позиции.
Закрываем форму «Выбор
перехода» выделяем
следующую операцию и
повторяем вышеописанные
действия.

4. Мастер создания рабочих и вспомогательных переходов (3 из 3)
Дерево техпроцесса примет следующий вид

5. Работа с переходами в дереве ТП
1
2
3
4
5
1 – Добавление рабочего перехода
2 – Добавление вспомогательного перехода.
3 – Удаление перехода
4 – Перемещение перехода вверх по дереву (внутри операции)
5 – Перемещение перехода вниз по дереву.
Перемещение и копирование переходов в дереве с помощью левой кнопки
мыши происходит по тому же принципу, что и для операций.

6. Закладка «Параметры»
Выделяем переход в дереве ТП.
Переходим в режим редактирования
нажатием кнопки
Заполняем
основные параметры перехода
Поля для
заполнения
Примечание:
Полный текст перехода состоит из
основного и дополнительного текста,
например:
Точить торец – основной текст
выдерживая размеры – доп. текст
Основной текст перехода выбирается из
справочника, который недоступен для
редактирования.
Дополнительный текст можно набирать
вручную либо выбрать из
соответствующего справочника. Причем,
пользователь имеет возможность
добавить собственные дополнительные тексты и записать их в базу. Вызов редактора
справочника доп. текстов осуществляется кнопкой
. Порядок работы в редакторе описан в
разделе «Закладка «Примечание». Редактирование справочника примечаний»

7. Закладка «Доп. параметры»
На данной закладке располагаются параметры не вошедшие в категорию основных.
Набор дополнительных параметров генерируется в зависимости от вида работ.
Например, для токарных переходов:
Для шлифовальных переходов:

8. Формирование контролируемых параметров, выбор измерительного
инструмента (1 из 2)
Для добавления контролируемого
параметра нажимаем «Добавить»
( также существует
возможность копирования,
редактирования и удаления
введенного контролируемого
параметра)
1
3
4
2
На появившейся панели:
1.Вводим номер контролируемого
параметра
2. Выбираем тип контролируемого
параметра *
3. Выбираем из справочника
измерительный инструмент
4. При необходимости назначаем
дополнительный измерительный
инструмент
* номер контролируемого параметра «Поверхность» в бланке соответствует
основному тексту перехода, а номер контролируемого параметра «Размер» дополнительному тексту.

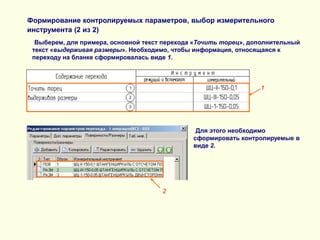

9. Формирование контролируемых параметров, выбор измерительного
инструмента (2 из 2)
Выберем, для примера, основной текст перехода «Точить торец», дополнительный
текст «выдерживая размеры». Необходимо, чтобы информация, относящаяся к
переходу на бланке сформировалась виде 1.
1
Для этого необходимо
сформировать контролируемые в
виде 2.
2

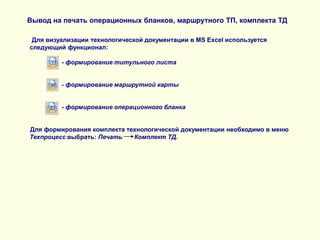

10. Вывод на печать операционных бланков, маршрутного ТП, комплекта ТД
Для визуализации технологической документации в MS Excel используется
следующий функционал:
- формирование титульного листа
- формирование маршрутной карты
- формирование операционного бланка
Для формирования комплекта технологической документации необходимо в меню
Техпроцесс выбрать: Печать
Комплект ТД.
