лекция 45
Документ содержит лекцию о расчетах динамических характеристик вынужденных колебаний ротора, включая блок-схемы и примеры расчетов. Представлены экспериментальные и расчетные амплитудно-частотные характеристики (ачх) для различных типов роторных систем. Также обсуждается влияние гироскопических моментов на прогиб роторных конструкций.
лекция 45
- 1. Лекция № 45. Блок– схема расчета на ПЭВМ динамических характеристик вынужденных колебаний ротора. Примеры расчетов 26.02.14 1
- 2.
- 3.

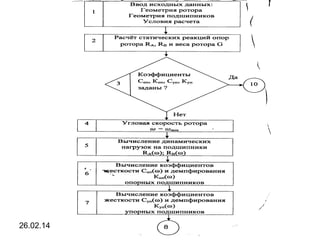

- 4. Рис. 17.10. Укрупненная блок– схема программы расчета динамических характеристик вынужденных колебаний ротора 26.02.14 4
- 5. Рис. 17.11. Расчетныеи экспериментальные АЧХ модельного ротора МЦК − – эксперимент; - - - – расчет по программе. 26.02.14 5
- 6. Прогиб, мм Амплитуда, мм Частотавращения, об/мин L, мм – АЧХ трехопорного ротора – АЧХ двухопорного ротора а б Рис. 17.12. АЧХ и упругие линии ротора ГТД (рис. 11.1) а – АЧХ ротора ГТД, б – упругая линия двухопорного ротора при nраб = 32250 об/мин 26.02.14 6
- 7. АЧХ БДКА2 сечение2 4,500E-05 4,000E-05 с учетом гироскопического момента 3,500E-05 Прогиб (м) 3,000E-05 без учета гироскопического момента 2,500E-05 2,000E-05 1,500E-05 1,000E-05 5,000E-06 0,000E+00 5000 10000 15000 20000 25000 30000 35000 40000 Частота вращения (об/мин) 26.02.14 Рис. 17.13. АЧХ ротора БДКА2 на жестких опорах Влияние гироскопических моментов Сечение 2 – консоль со стороны РК турбины, около 7 подшипника
- 8. Оп1. Оп2. Рис. 17.17. ОП1 –положение левой опоры ОП2 – положение правой опоры dп=75мм, ϕ 2 = 1,24 26.02.14 8
