1. 3D RENDERING
OPTIMIZING #5
- 박 민 근 (민군)
Devrookie(café.naver.com/devrookie)
DevRookie 박민근(민군) 1

2. 렌더링 옵티마이징
최적화

3. 렌더링 파이프라인이란?

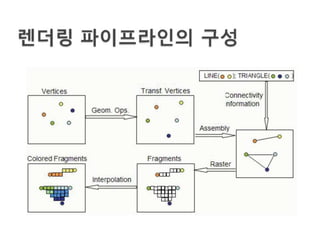

4. 렌더링 파이프라인 구조

5. DirectX Pipeline

6. 보틀넥이 발생하는 이유?
• 렌더링에 영향을 주는 요소
- 가속 하드웨어와의 병렬성
- 하드웨어의 대역폭 한계
• 렌더링 병목 요소
- 프레임 버퍼 대역폭
- 텍스처 대역폭
- 셰이더
- 버텍스, 폴리곤의 수
- 시스템 메모리 전송 대역폭

8. (Nvidia GDC 03)
Batch의 크기는
Batch의 개수는

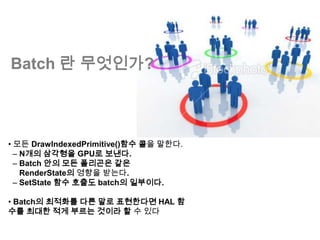

9. Batch 란 무엇인가?
• 모든 DrawIndexedPrimitive()함수 콜을 말한다.
– N개의 삼각형을 GPU로 보낸다.
– Batch 안의 모든 폴리곤은 같은
RenderState의 영향을 받는다.
– SetState 함수 호출도 batch의 일부이다.
• Batch의 최적화를 다른 말로 표현한다면 HAL 함
수를 최대한 적게 부르는 것이라 할 수 있다

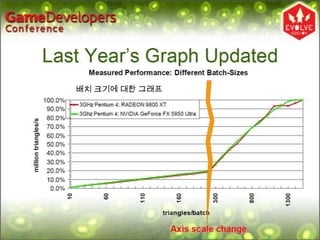

10. 배치 크기에 대한 그래프

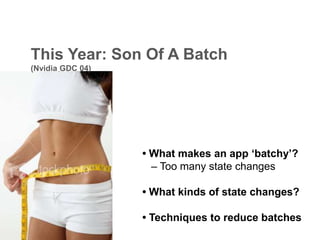

11. This Year: Son Of A Batch
(Nvidia GDC 04)
• What makes an app ‘batchy’?
– Too many state changes
• What kinds of state changes?
• Techniques to reduce batches

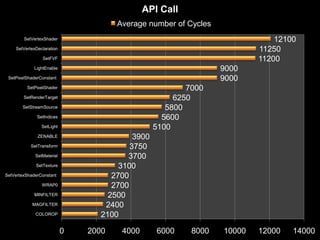

12. API Call
Average number of Cycles
SetVertexShader 12100
SetVertexDeclaration 11250
SetFVF 11200
LightEnable 9000
SetPixelShaderConstant 9000
SetPixelShader 7000
SetRenderTarget 6250
SetStreamSource 5800
SetIndices 5600
SetLight 5100
ZENABLE 3900
SetTransform 3750
SetMaterial 3700
SetTexture 3100
SetVertexShaderConstant 2700
WRAP0 2700
MINFILTER 2500
MAGFILTER 2400
COLOROP 2100
0 2000 4000 6000 8000 10000 12000 14000

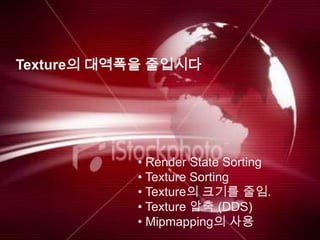

15. Texture의 대역폭을 줄입시다
• Render State Sorting
• Texture Sorting
• Texture의 크기를 줄임.
• Texture 압축 (DDS)
• Mipmapping의 사용

19. Frame Buffer의 대역폭을 줄입시다
• 가시거리 순으로 그림.
• 알파 블렌딩을 최소화
• 가능하다면 depth write를 끔(light map)
• 가능하다면 16비트 깊이 버퍼를 사용
– 스텐실 버퍼를 사용 하지 않을 때.
• 가능하다면 16비트 컬러 사용
– Render To Texture 때.
- clear가 필요 없다면 clear 하지 않는다

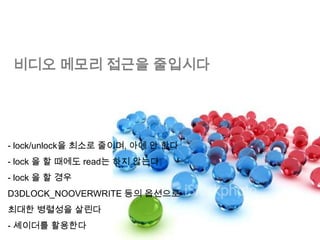

20. 비디오 메모리 접근을 줄입시다
- lock/unlock을 최소로 줄이며, 아예 안 한다
- lock 을 할 때에도 read는 하지 않는다
- lock 을 할 경우
D3DLOCK_NOOVERWRITE 등의 옵션으로
최대한 병렬성을 살린다
- 셰이더를 활용한다

21. Instancing
DirectX 9 Instancing API
What do you need?
– DirectX 9.0c
– VS 3.0/PS 3.0 support

23. 10. 참고 자료
1. Optimization for DirectX9 Graphics – Nvidia
2. [KGC] 렌더링 파이프라인 최적화 – 현호진
3. [KASA] 렌더링 퍼포먼스 옵티마이징 – 김성익
4. [KGC] 소프트웨어 렌더러개발 - 김성완
DevRookie 박민근(민군) 23

24. Q&A
