2011年9月28日に発表する電子回路技術研究会資料案について[Power Point Version]

1. Copyright (C) Bee Technologies Inc. 20111ビー・テクノロジーの事業内容2011～小信号からパワーエレクトロニクスまで～～シミュレーションでイノベーションを目指す～2011年9月28日(水曜日)株式会社ビー・テクノロジーhttp://www.beetech.info/horigome@bee-tech.com

2. 事業分野Copyright (C) Bee Technologies Inc. 20112エンジニアリングサービス●デバイスモデリング・ サービス●デザインキット・ サービス自社ブランド●シンプルモデル●コンセプトキット●デザインキット●デバイスモデリング 教材環境分野【太陽光システム】【スマートグリッド】【自然エネルギー】システム・シミュレーション詳細シミュレーションスパイス・パーク日本語版【日本市場】スパイス・パークグローバル版【世界市場】

3. お客様を徹底的にサポートするCopyright (C) Bee Technologies Inc. 20113[第三の壁]シミュレーションが実機波形と合わない。ゼロから動かすのは物凄く工数がかかる。フリーソフトの回路解析シミュレータLTspiceを導入すれば第一の壁はありません。[第二の壁]自分がシミュレーションしたい電子部品のスパイスモデルが揃わない。各回路方式のシミュレーションのテンプレートをご提供デザインキットシンプルキット[第一の壁]回路解析シミュレータの導入スパイス・パークデバイスモデリングサービスでサポートお客様の回路図を回路解析シミュレーションデータ一式でご提供LTspiceは、フリーソフトですが、商用の回路解析シミュレータと比較して同等の機能を持っています。

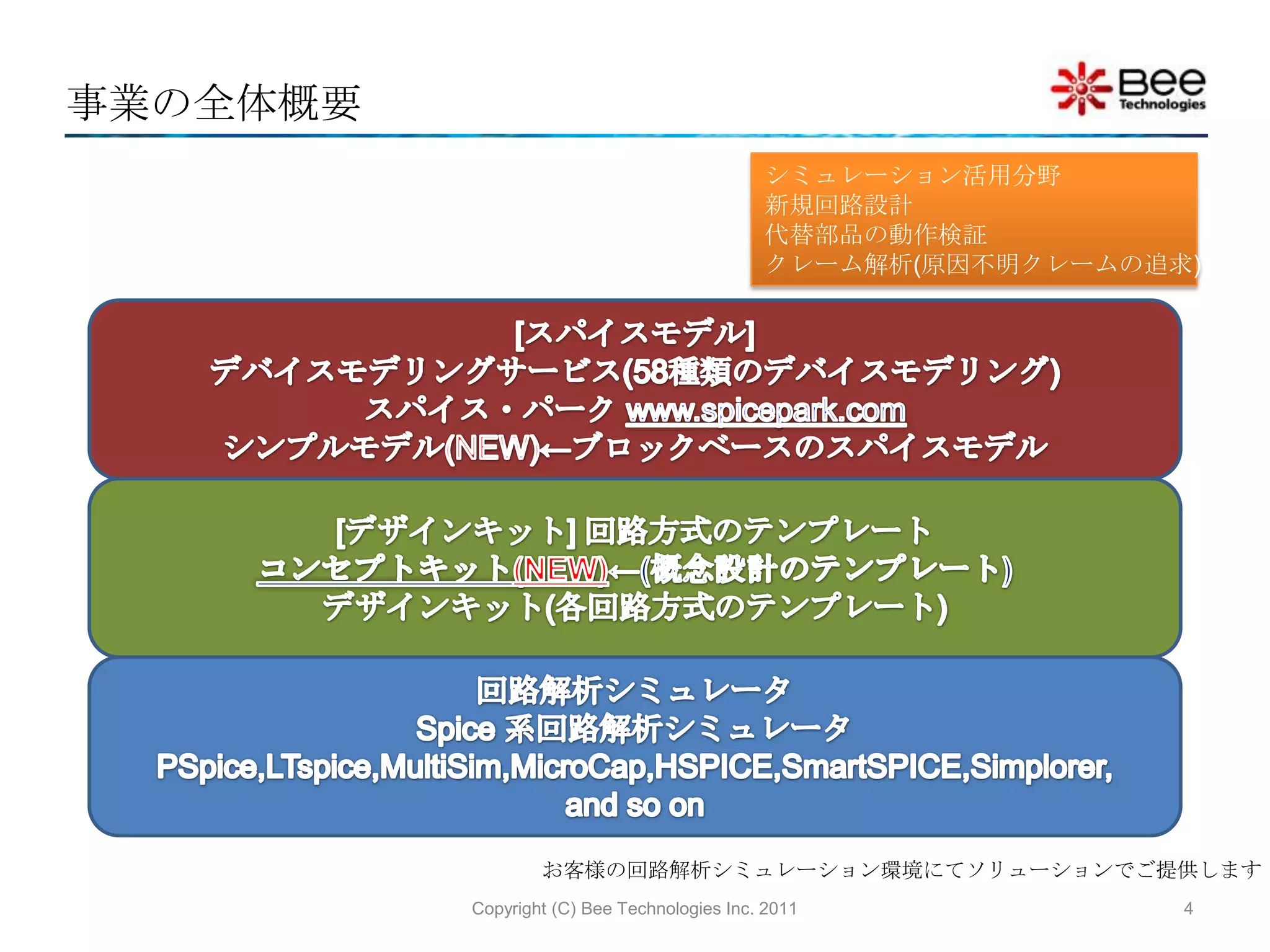

4. 事業の全体概要Copyright (C) Bee Technologies Inc. 20114シミュレーション活用分野新規回路設計代替部品の動作検証クレーム解析(原因不明クレームの追求)[スパイスモデル]デバイスモデリングサービス(58種類のデバイスモデリング)スパイス・パーク www.spicepark.comシンプルモデル(NEW)←ブロックベースのスパイスモデル[デザインキット]回路方式のテンプレートコンセプトキット(NEW)←(概念設計のテンプレート)デザインキット(各回路方式のテンプレート)回路解析シミュレータSpice 系回路解析シミュレータPSpice,LTspice,MultiSim,MicroCap,HSPICE,SmartSPICE,Simplorer, and so onお客様の回路解析シミュレーション環境にてソリューションでご提供します

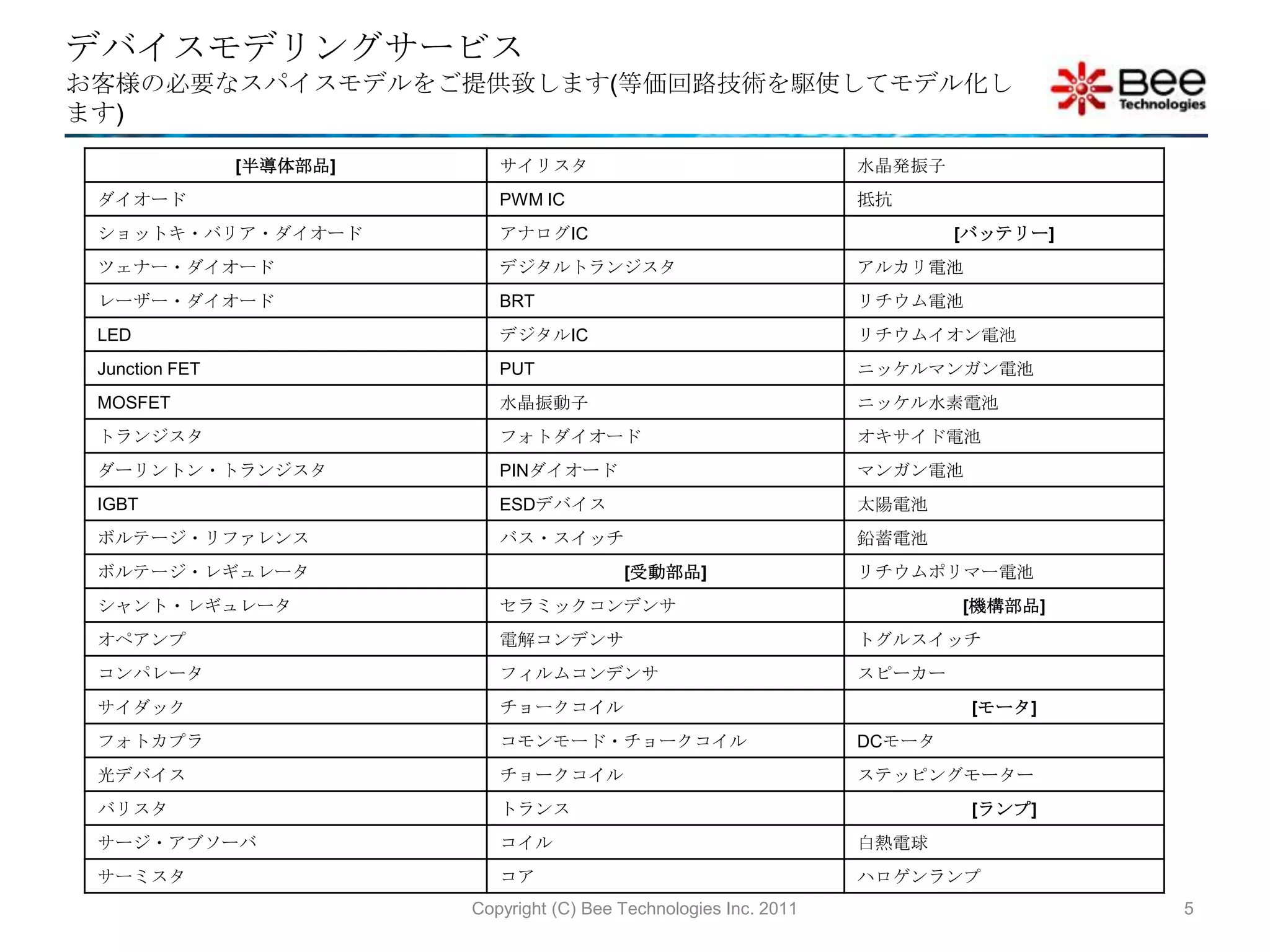

5. デバイスモデリングサービスお客様の必要なスパイスモデルをご提供致します(等価回路技術を駆使してモデル化します)Copyright (C) Bee Technologies Inc. 20115

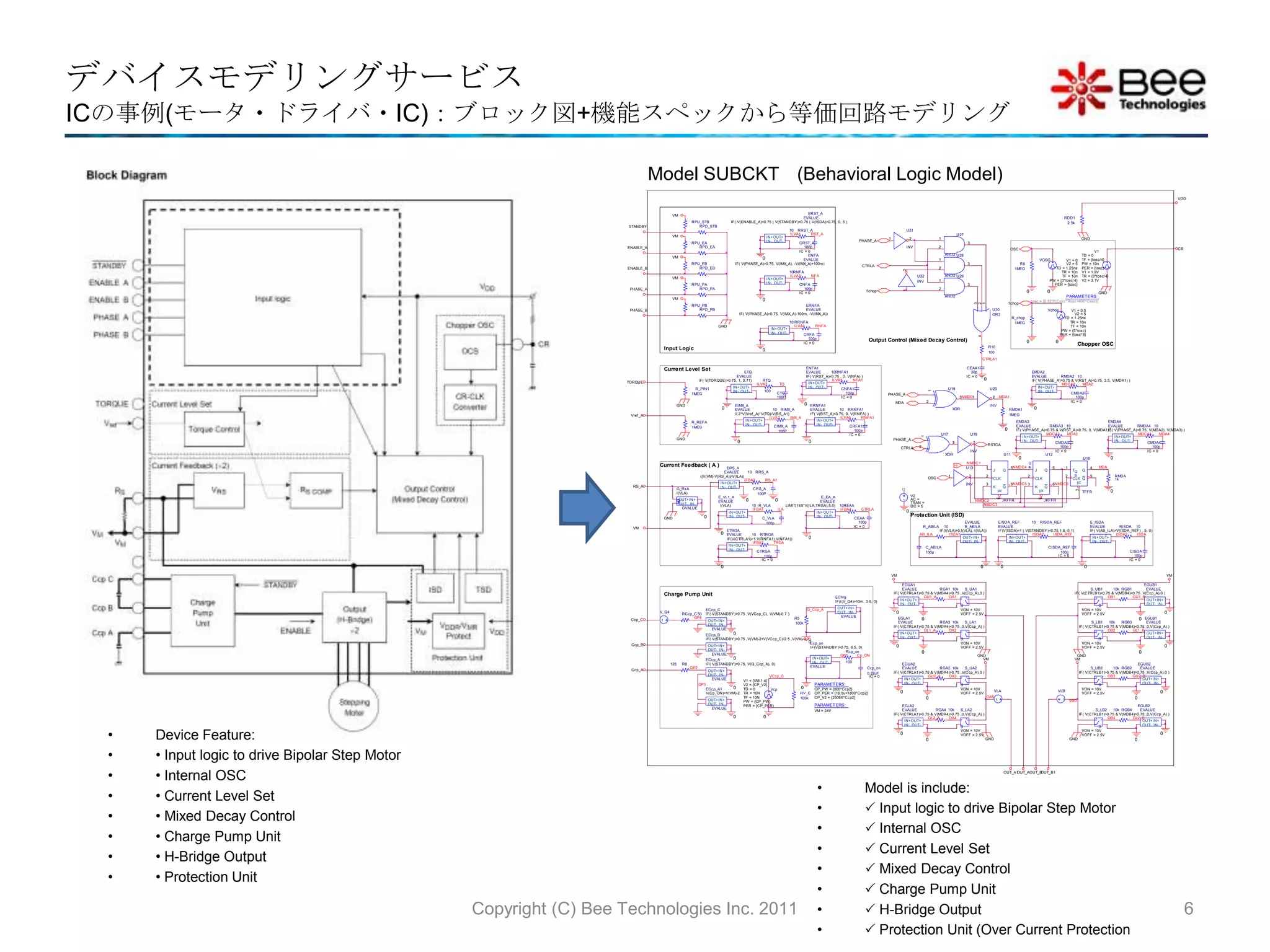

6. デバイスモデリングサービスICの事例(モータ・ドライバ・IC)：ブロック図+機能スペックから等価回路モデリングCopyright (C) Bee Technologies Inc. 20116Model SUBCKT (Behavioral Logic Model)Device Feature:

7. • Input logic to drive Bipolar Step Motor

8. • Internal OSC

9. • Current Level Set

10. • Mixed Decay Control

11. • Charge Pump Unit

12. • H-Bridge Output

13. • Protection Unit

14. Model is include:

15.  Input logic to drive Bipolar Step Motor

16.  Internal OSC

17.  Current Level Set

18.  Mixed Decay Control

19.  Charge Pump Unit

20.  H-Bridge Output

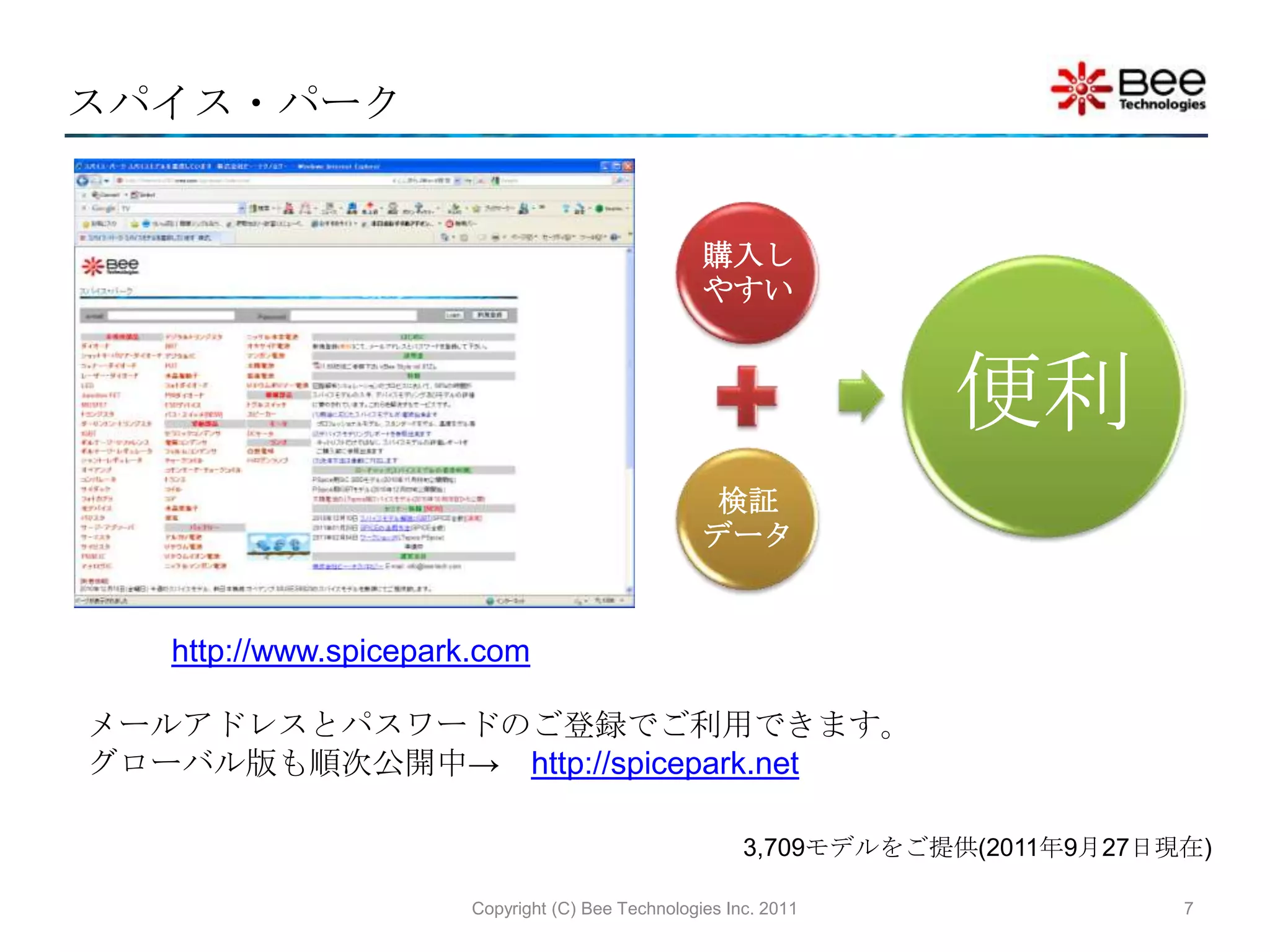

21.  Protection Unit (Over Current Protectionスパイス・パークCopyright (C) Bee Technologies Inc. 20117http://www.spicepark.comメールアドレスとパスワードのご登録でご利用できます。グローバル版も順次公開中-> http://spicepark.net3,709モデルをご提供(2011年9月27日現在)

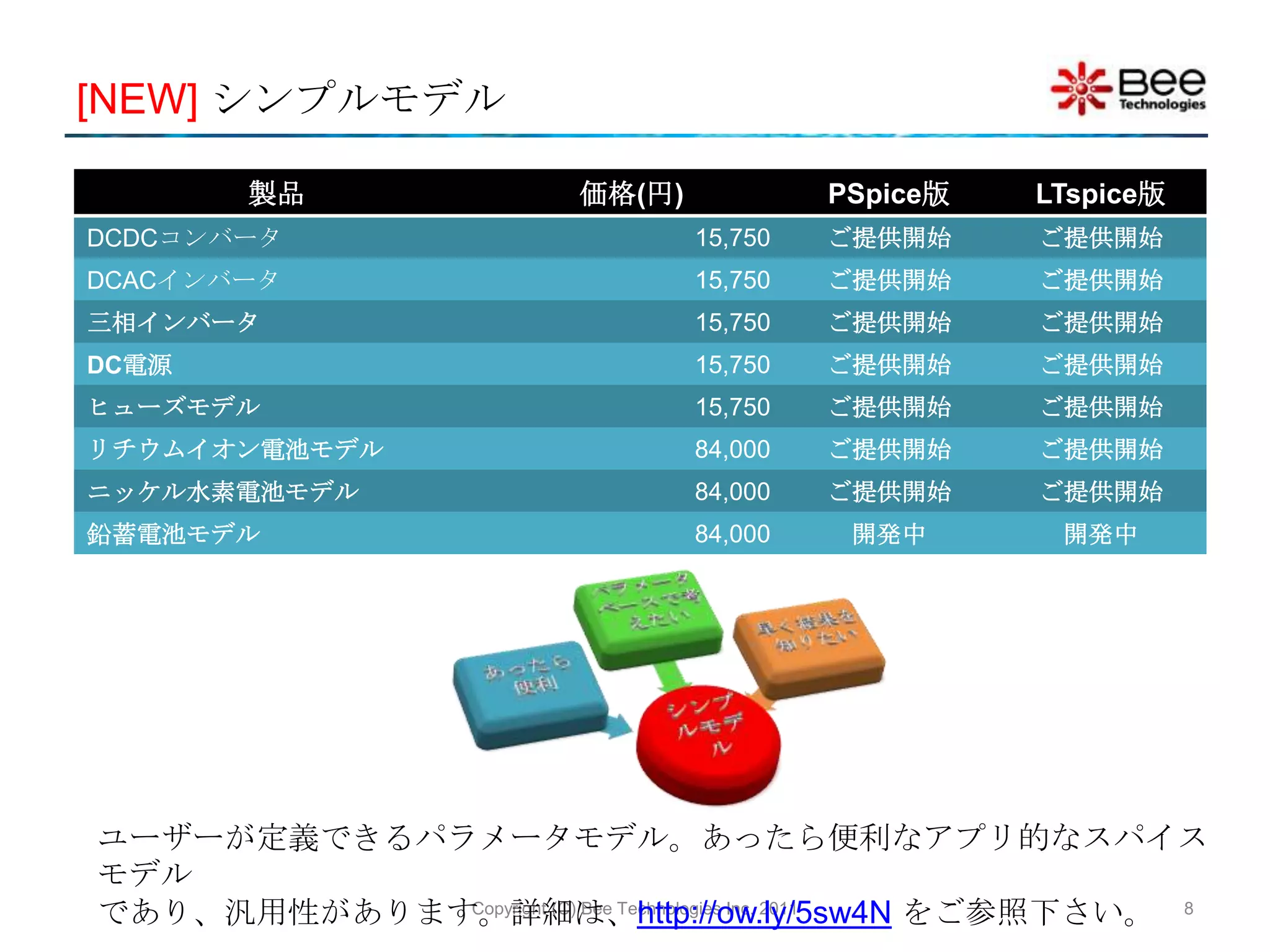

22. [NEW] シンプルモデル8Copyright (C) Bee Technologies Inc. 2011ユーザーが定義できるパラメータモデル。あったら便利なアプリ的なスパイスモデルであり、汎用性があります。詳細は、http://ow.ly/5sw4Nをご参照下さい。

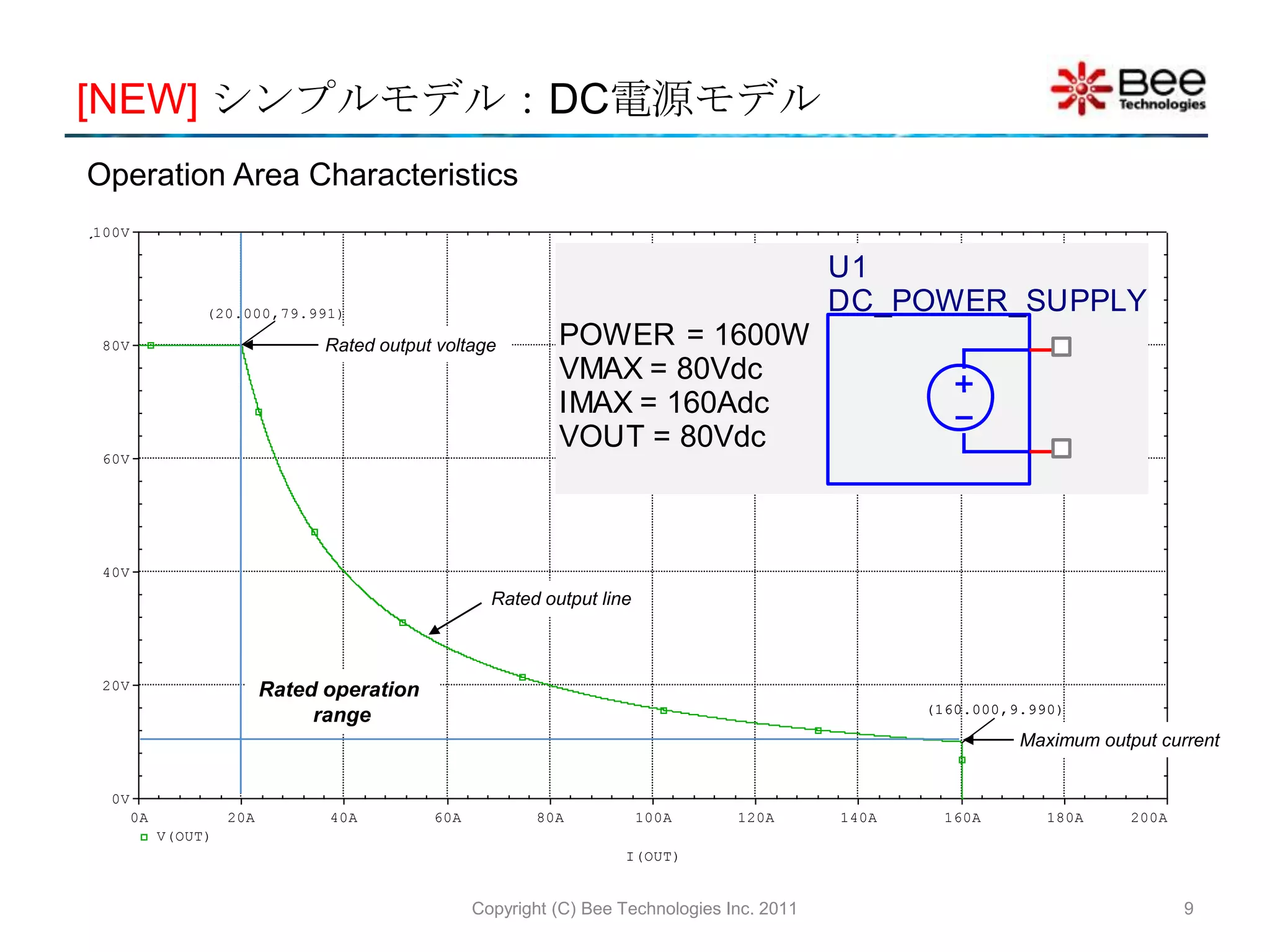

23. [NEW] シンプルモデル：DC電源モデル9Copyright (C) Bee Technologies Inc. 2011Operation Area CharacteristicsRated output voltageRated output lineRated operation rangeMaximum output current

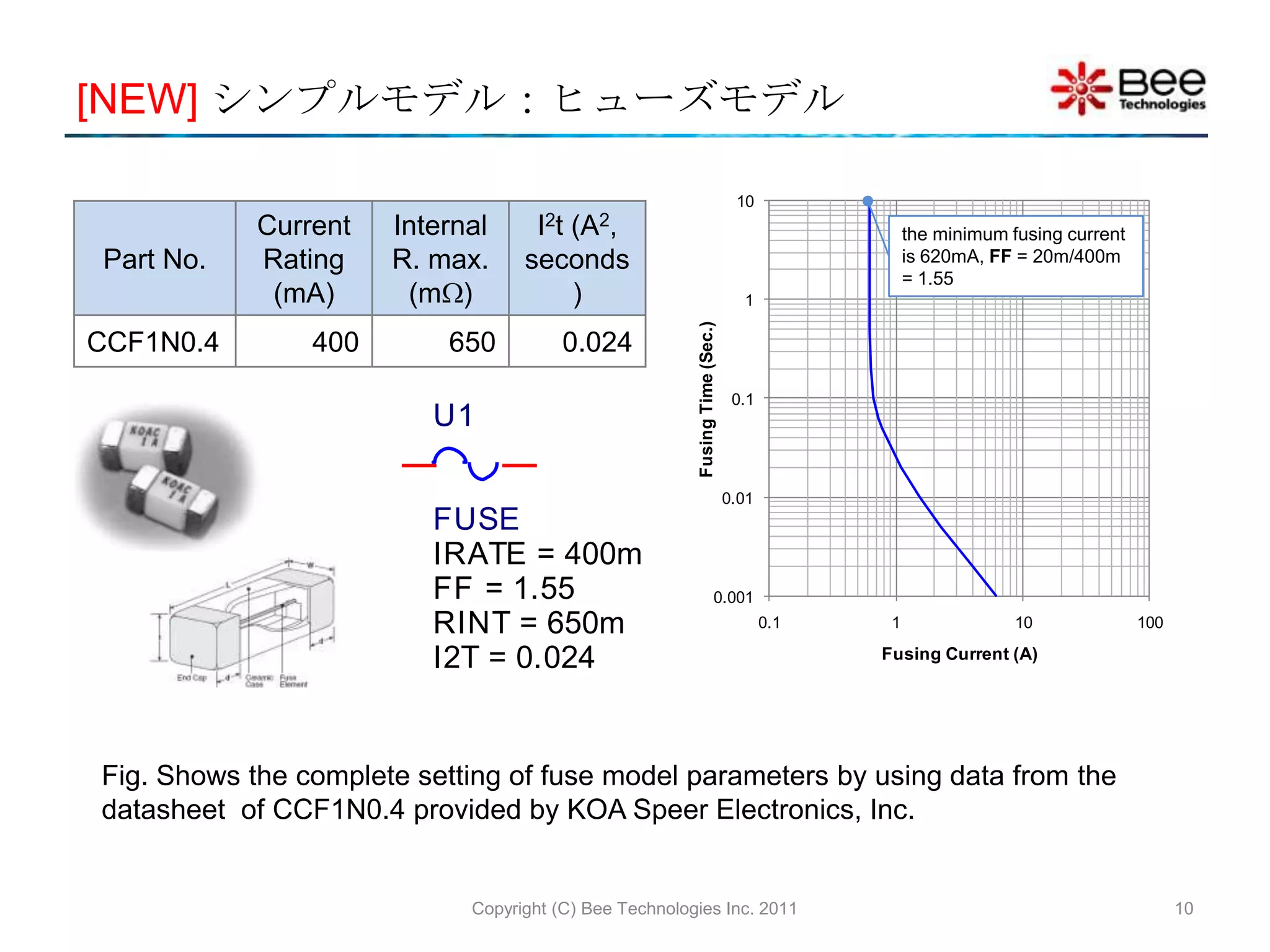

24. [NEW] シンプルモデル：ヒューズモデル10Copyright (C) Bee Technologies Inc. 2011the minimum fusing current is 620mA, FF = 20m/400m = 1.55Fig. Shows the complete setting of fuse model parameters by using data from the datasheet of CCF1N0.4 provided by KOA Speer Electronics, Inc.

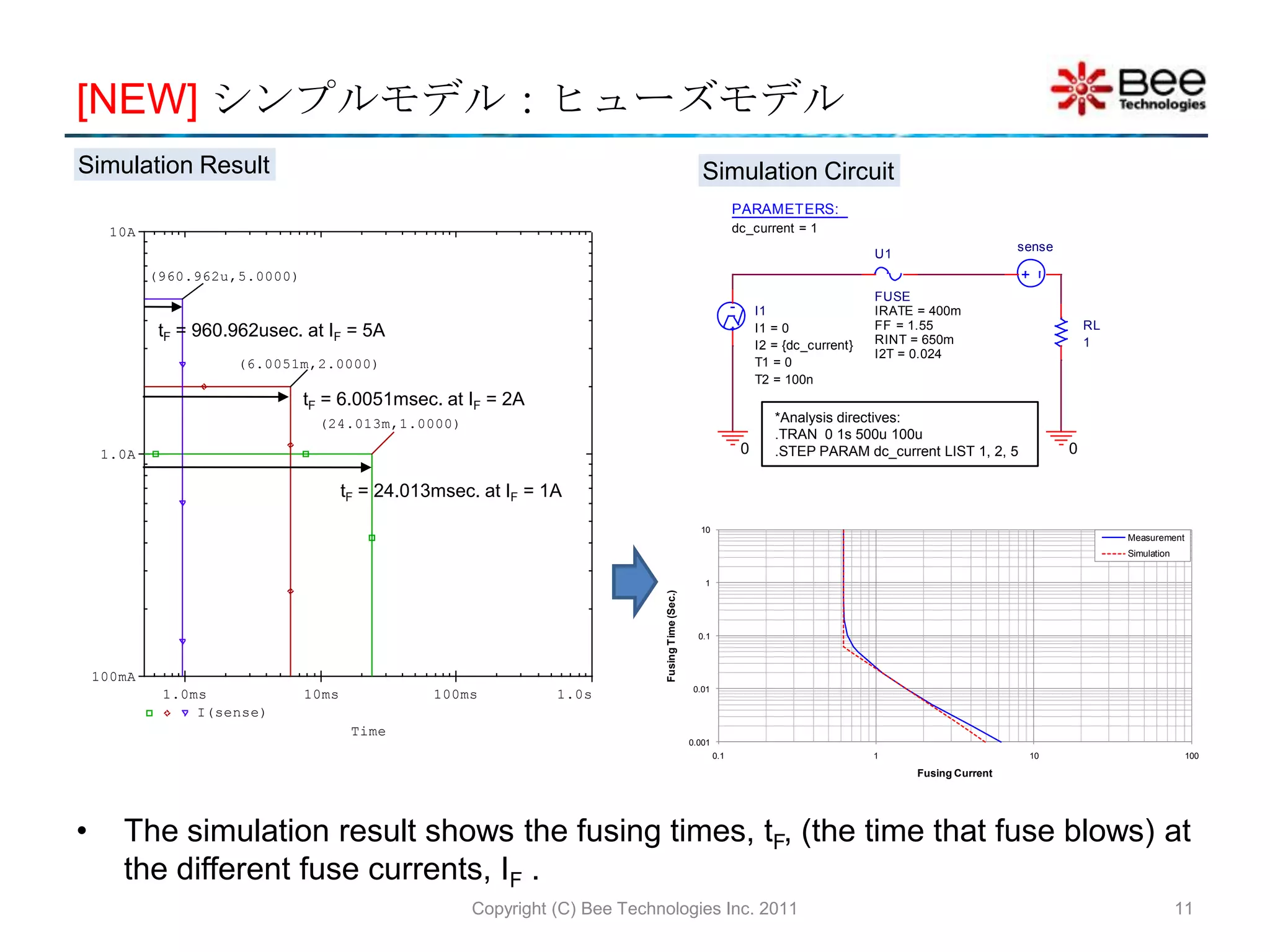

25. [NEW] シンプルモデル：ヒューズモデル11Copyright (C) Bee Technologies Inc. 2011Simulation ResultSimulation CircuittF = 960.962usec. at IF = 5A tF = 6.0051msec. at IF = 2A *Analysis directives: .TRAN 0 1s 500u 100u .STEP PARAM dc_current LIST 1, 2, 5 tF = 24.013msec. at IF = 1A The simulation result shows the fusing times, tF, (the time that fuse blows) at the different fuse currents, IF .

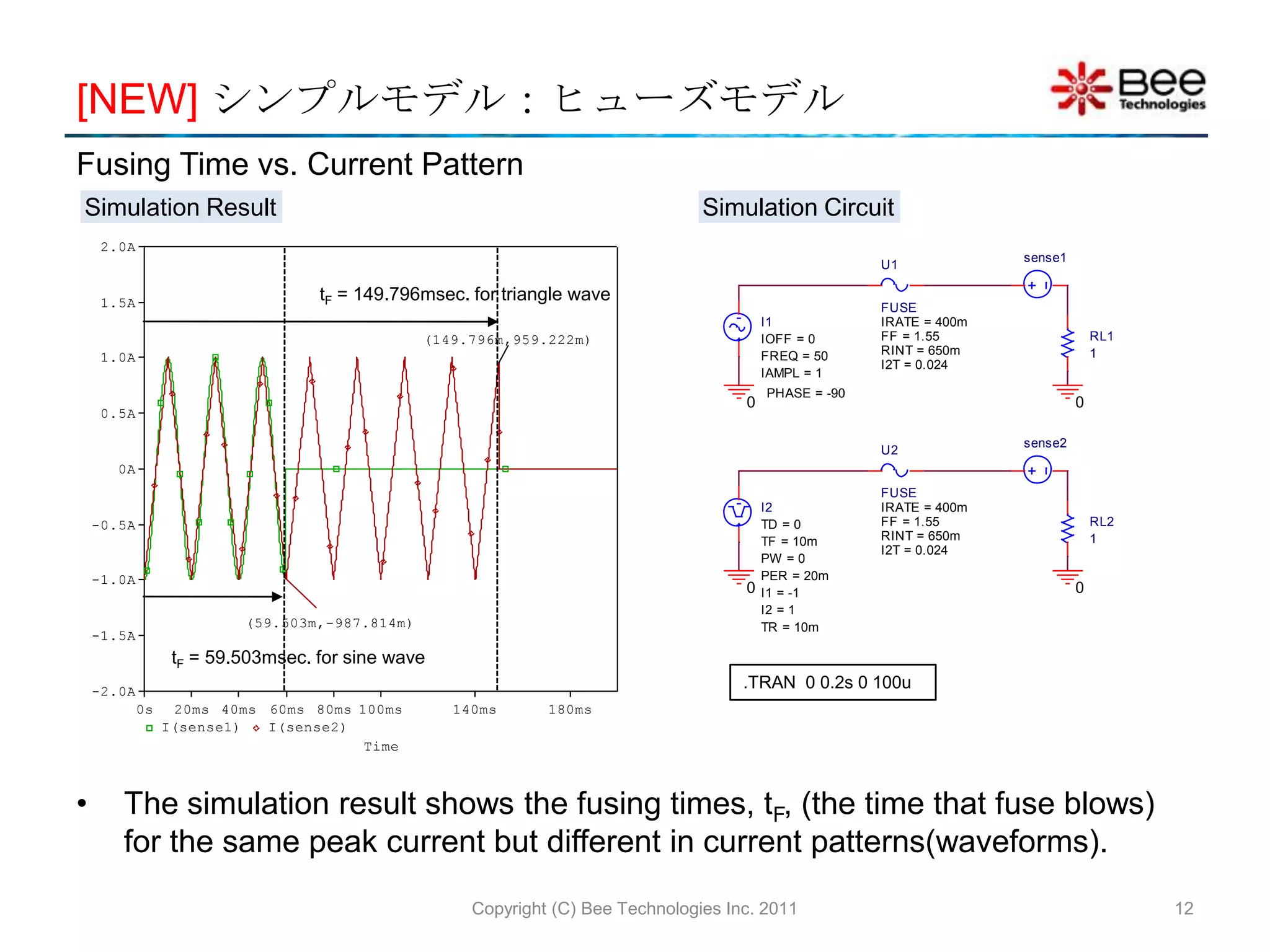

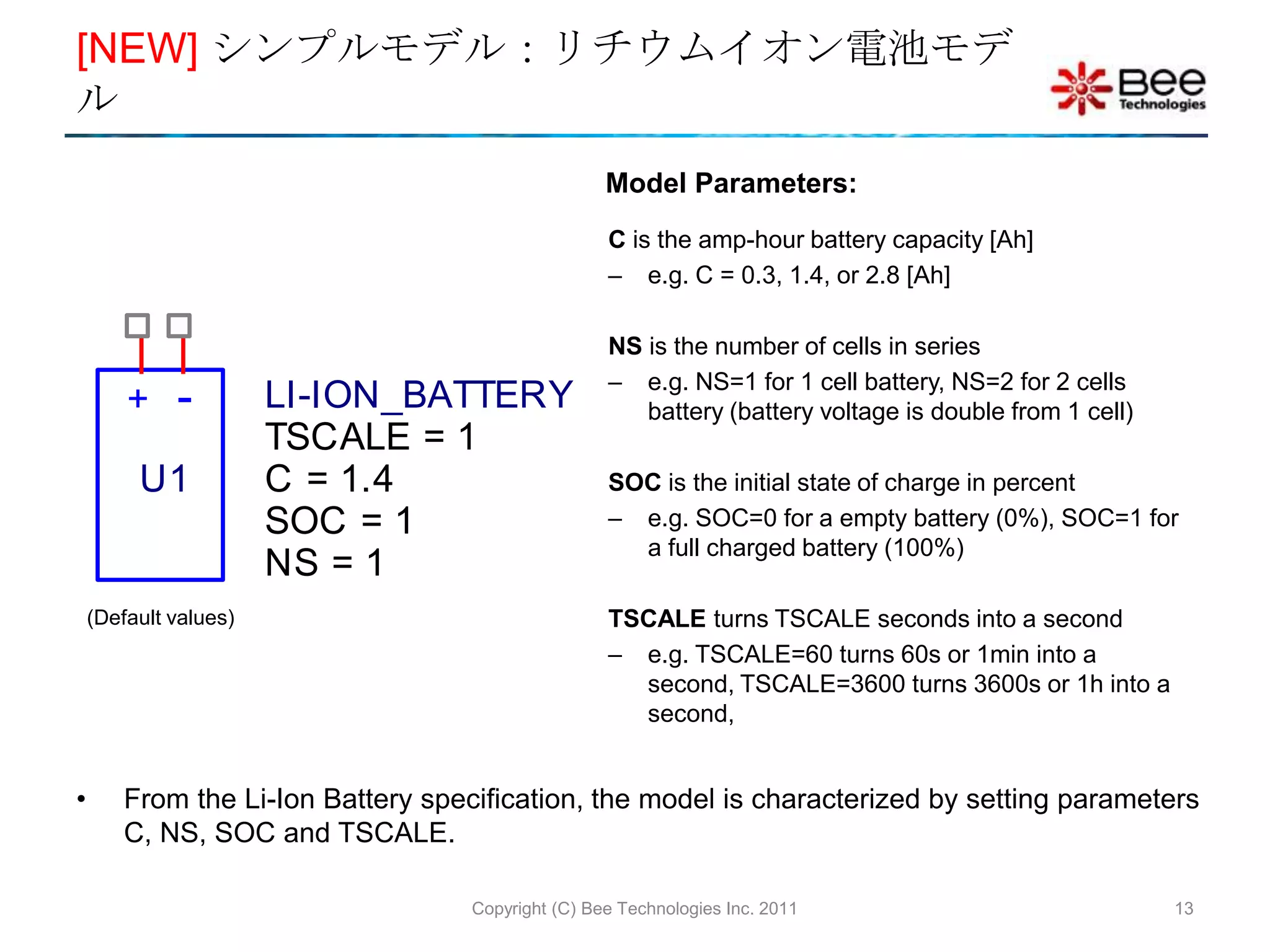

26. [NEW] シンプルモデル：ヒューズモデル12Copyright (C) Bee Technologies Inc. 2011Fusing Time vs. Current PatternSimulation CircuitSimulation ResulttF = 149.796msec. for triangle wave tF = 59.503msec. for sine wave .TRAN 0 0.2s 0 100uThe simulation result shows the fusing times, tF, (the time that fuse blows) for the same peak current but different in current patterns(waveforms).[NEW] シンプルモデル：リチウムイオン電池モデル13Copyright (C) Bee Technologies Inc. 2011Model Parameters:Cis the amp-hour battery capacity [Ah]e.g. C = 0.3, 1.4, or 2.8 [Ah]NS is the number of cells in seriese.g. NS=1 for 1 cell battery, NS=2 for 2 cells battery (battery voltage is double from 1 cell)SOCis the initial state of charge in percente.g. SOC=0 for a empty battery (0%), SOC=1 for a full charged battery (100%)TSCALEturns TSCALE seconds into a seconde.g. TSCALE=60 turns 60s or 1min into a second, TSCALE=3600 turns 3600s or 1h into a second,(Default values)From the Li-Ion Battery specification, the model is characterized by setting parameters C, NS, SOC and TSCALE.

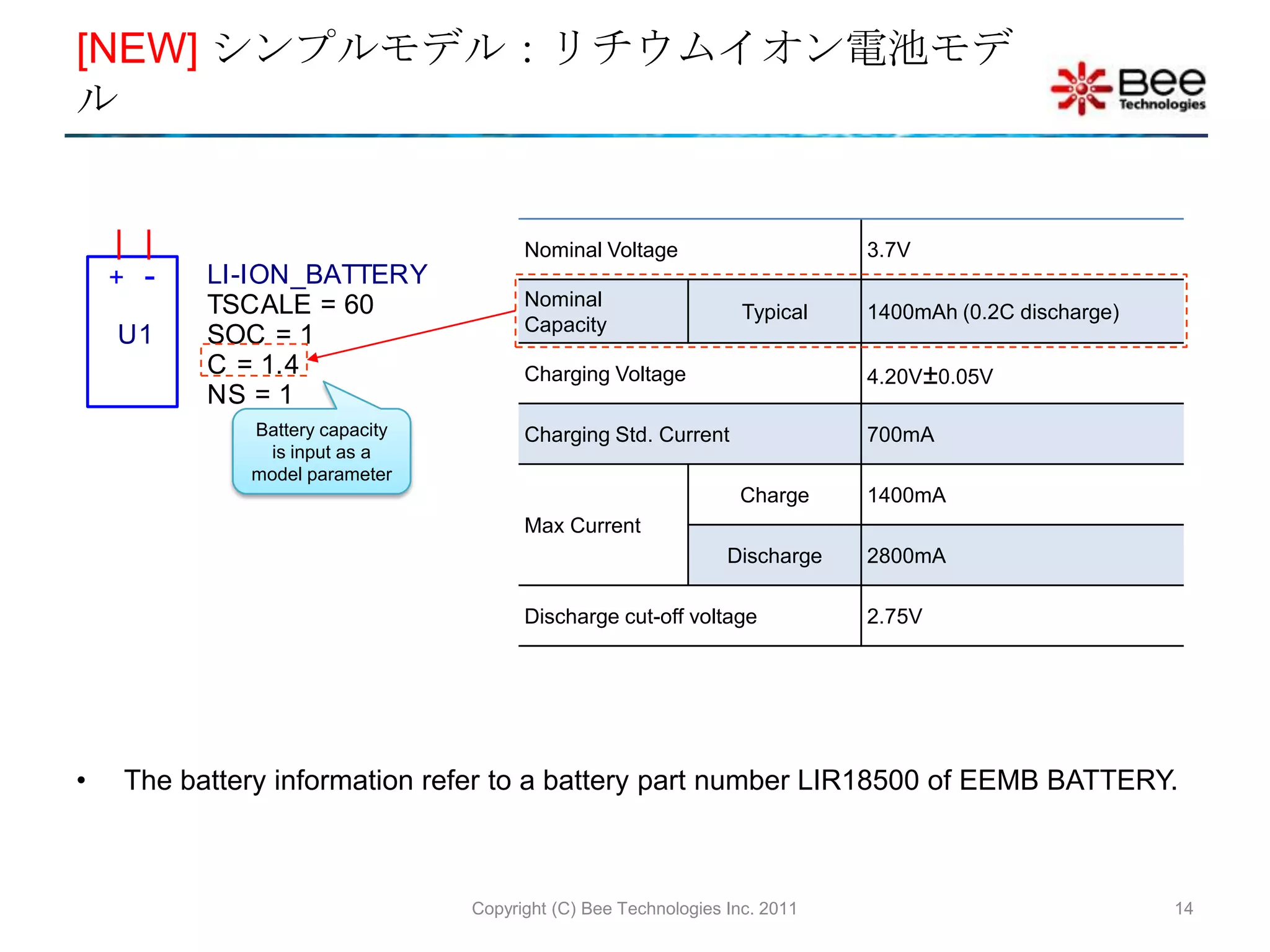

27. [NEW] シンプルモデル：リチウムイオン電池モデル14Copyright (C) Bee Technologies Inc. 2011Battery capacity is input as a model parameterThe battery information refer to a battery part number LIR18500 of EEMB BATTERY.

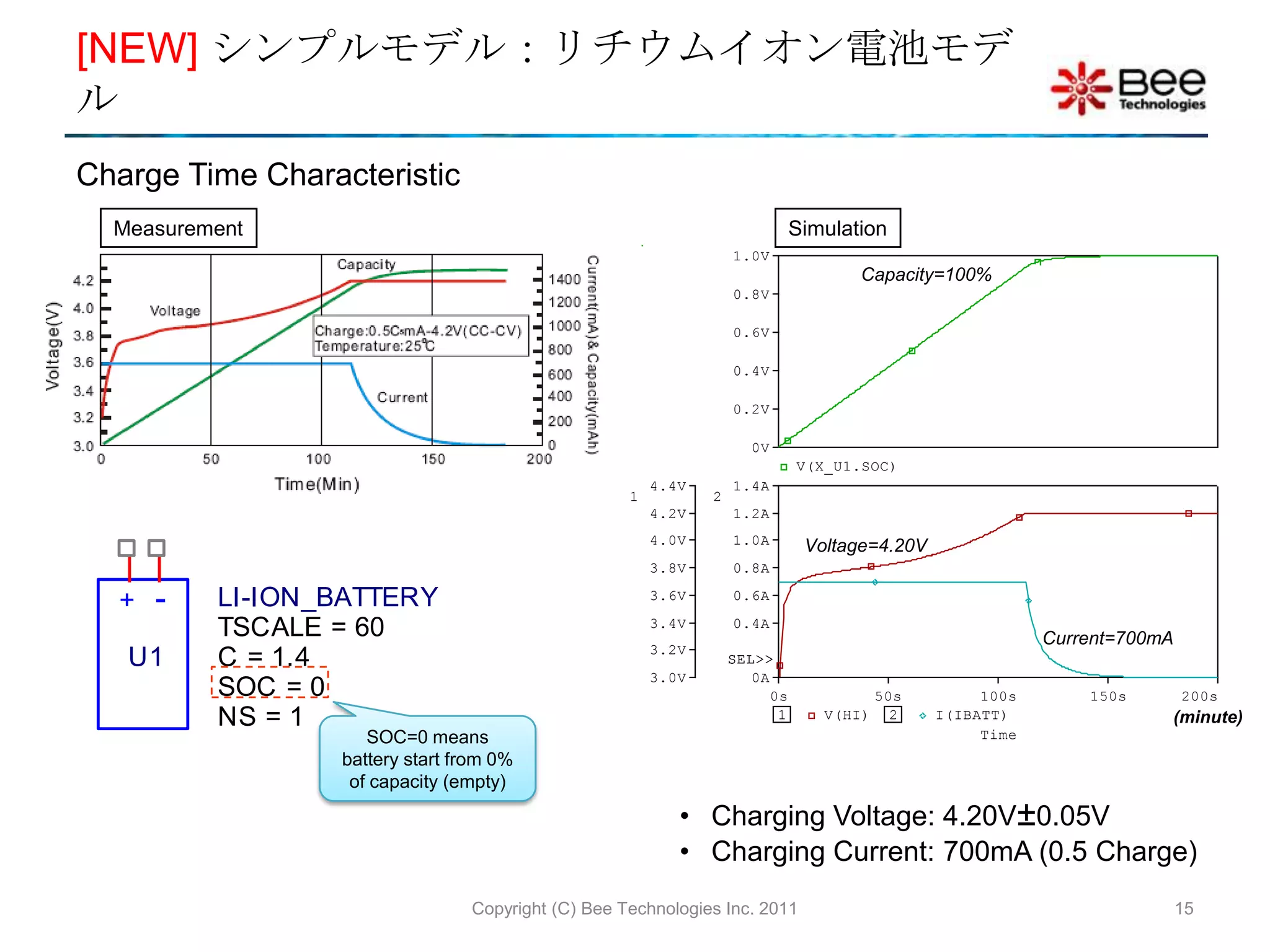

28. [NEW] シンプルモデル：リチウムイオン電池モデル15Copyright (C) Bee Technologies Inc. 2011Charge Time CharacteristicMeasurementSimulationCapacity=100%Voltage=4.20VCurrent=700mA(minute)SOC=0 means battery start from 0% of capacity (empty)Charging Voltage: 4.20V±0.05V

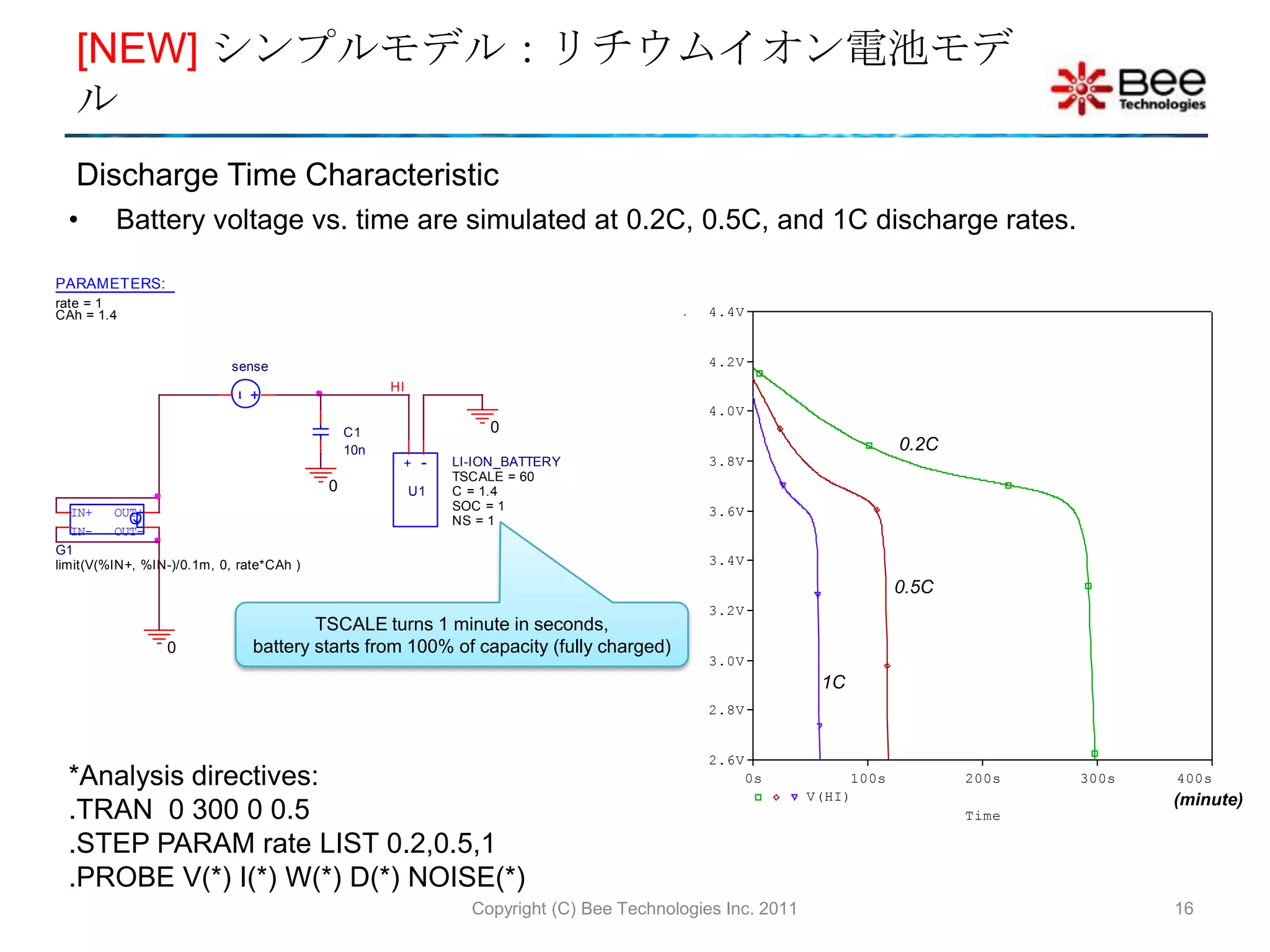

29. Charging Current: 700mA (0.5 Charge)[NEW] シンプルモデル：リチウムイオン電池モデル16Copyright (C) Bee Technologies Inc. 2011Discharge Time CharacteristicBattery voltage vs. time are simulated at 0.2C, 0.5C, and 1C discharge rates. 0.2C0.5CTSCALE turns 1 minute in seconds,battery starts from 100% of capacity (fully charged)1C*Analysis directives: .TRAN 0 300 0 0.5 .STEP PARAM rate LIST 0.2,0.5,1 .PROBE V(*) I(*) W(*) D(*) NOISE(*)(minute)

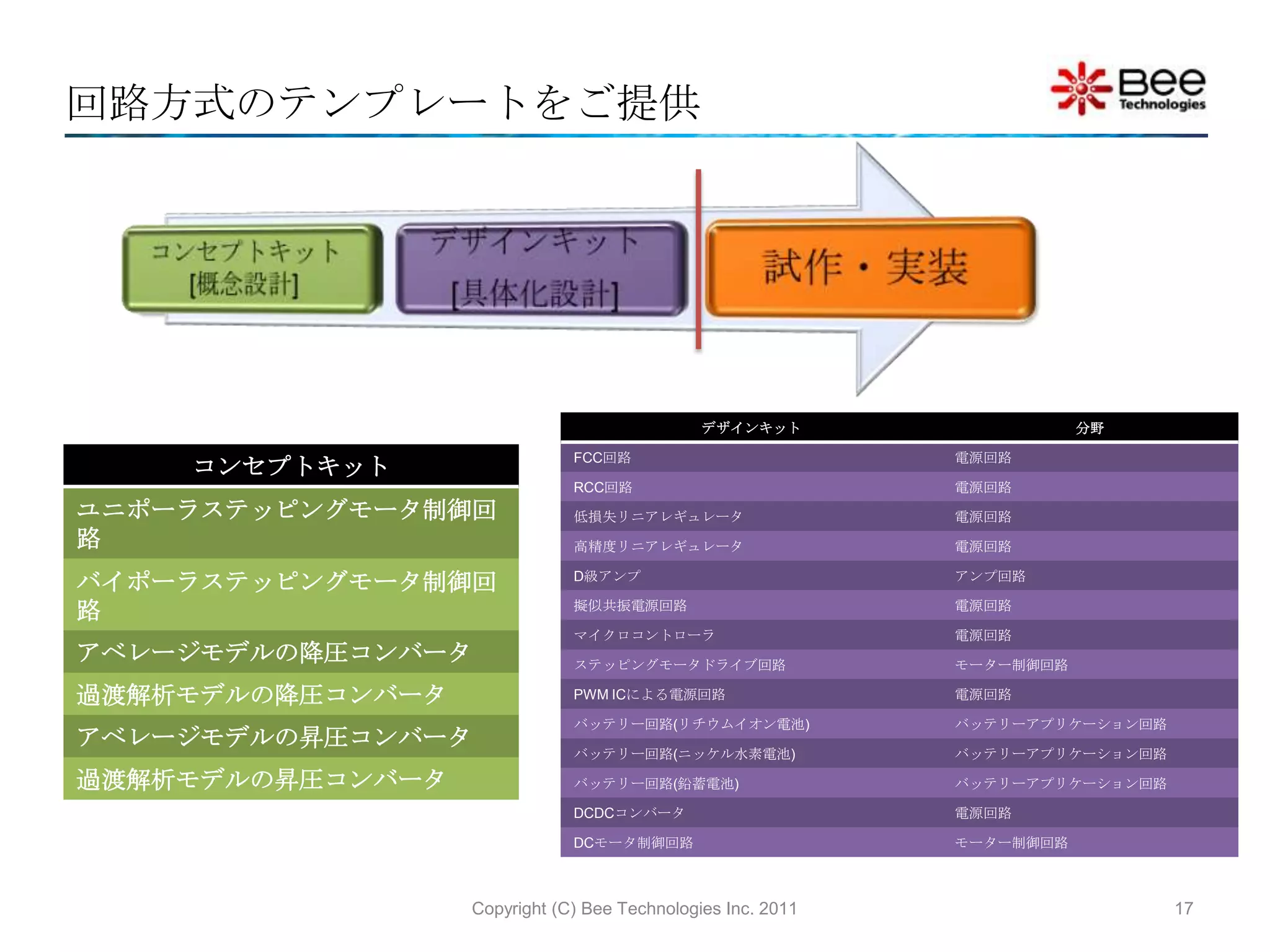

30. 回路方式のテンプレートをご提供Copyright (C) Bee Technologies Inc. 201117

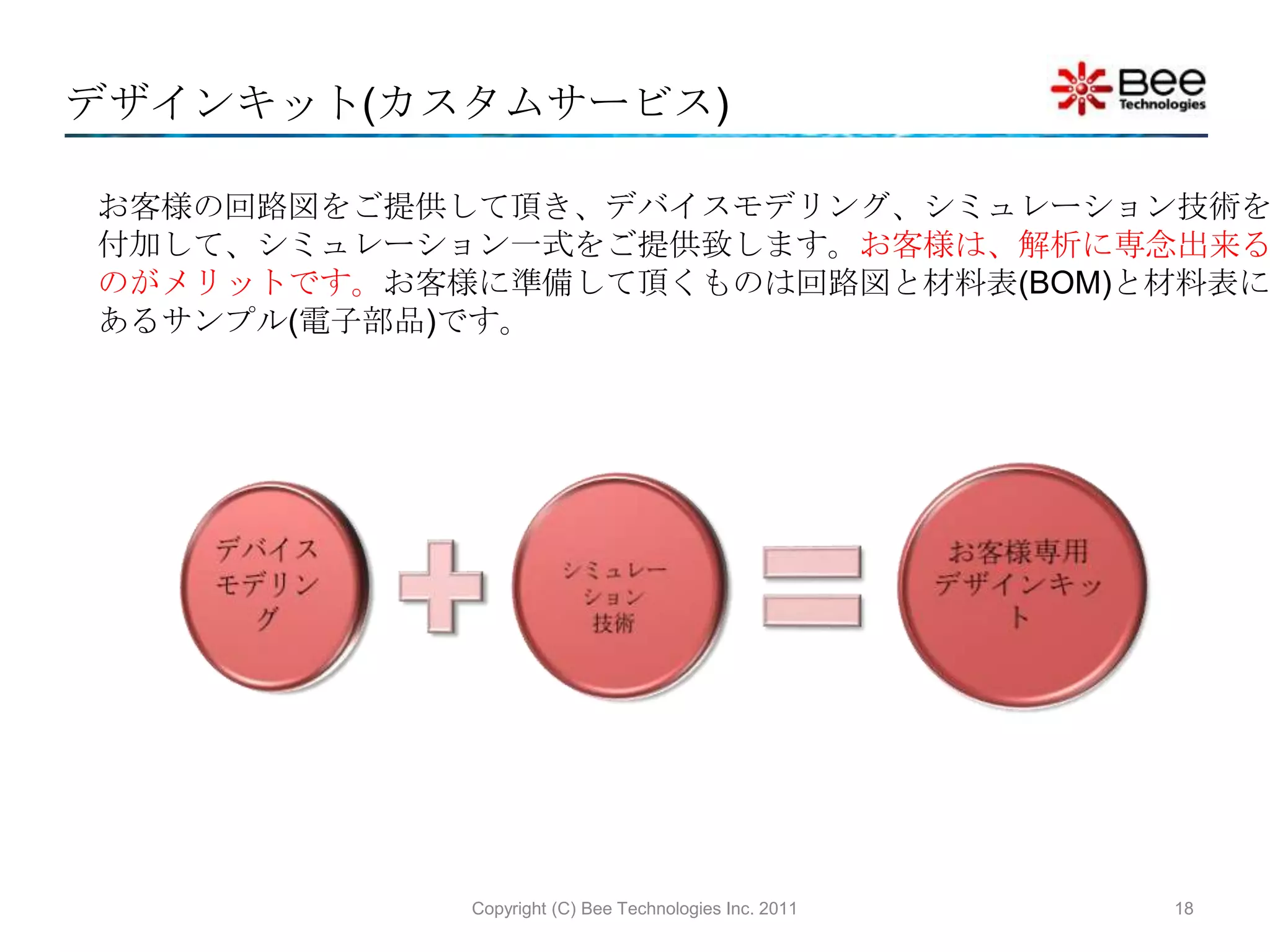

31. デザインキット(カスタムサービス)Copyright (C) Bee Technologies Inc. 201118お客様の回路図をご提供して頂き、デバイスモデリング、シミュレーション技術を付加して、シミュレーション一式をご提供致します。お客様は、解析に専念出来るのがメリットです。お客様に準備して頂くものは回路図と材料表(BOM)と材料表にあるサンプル(電子部品)です。

32. Bee Technologies Groupデバイスモデリングスパイス・パーク(スパイスモデル・ライブラリー) シンプルモデルデザインキットコンセプトキットデバイスモデリング教材【本社】株式会社ビー・テクノロジー〒105-0012 東京都港区芝大門二丁目2番7号 7セントラルビル4階代表電話: 03-5401-3851設立日:2002年9月10日資本金:8,830万円【子会社】Bee Technologies Corporation (アメリカ)Siam Bee Technologies Co.,Ltd. (タイランド) 本ドキュメントは予告なき変更をする場合がございます。ご了承下さい。また、本文中に登場する製品及びサービスの名称は全て関係各社または個人の各国における商標または登録商標です。本原稿に関するお問い合わせは、当社にご連絡下さい。お問合わせ先)info@bee-tech.com19Copyright (C) Bee Technologies Inc. 2011
