20180609 BIT computer - AWS를 활용한 클라우드 기반 웹 개발 2주차

AWS를 활용한 클라우드 기반 웹 개발 
2주차
9. Jun. 2018
jongwon.han@hbsmith.io
1

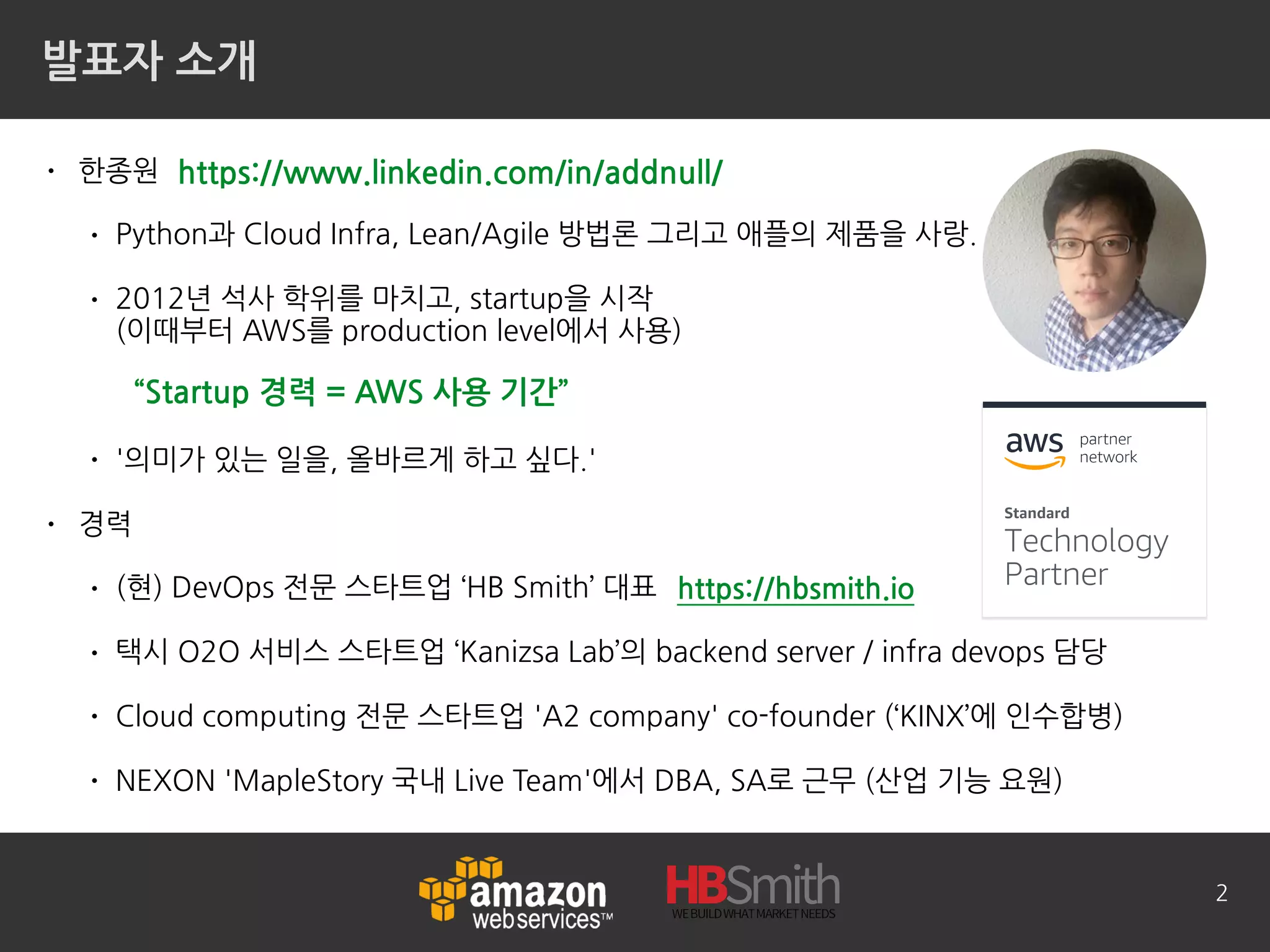

발표자 소개
• 한종원
• Python과 Cloud Infra, Lean/Agile 방법론 그리고 애플의 제품을 사랑.
• 2012년 석사 학위를 마치고, startup을 시작 
(이때부터 AWS를 production level에서 사용)
• '의미가 있는 일을, 올바르게 하고 싶다.'
• 경력
• (현) DevOps 전문 스타트업 ‘HB Smith’ 대표
• 택시 O2O 서비스 스타트업 ‘Kanizsa Lab’의 backend server / infra devops 담당
• Cloud computing 전문 스타트업 'A2 company' co-founder (‘KINX’에 인수합병)
• NEXON 'MapleStory 국내 Live Team'에서 DBA, SA로 근무 (산업 기능 요원)
2
https://www.linkedin.com/in/addnull/
https://hbsmith.io
“Startup 경력 = AWS 사용 기간”

강의 들어가기 앞서
• 이 강의는 총 5주차로 진행됩니다.
• 1, 2주차 강의는 한종원 강사가 3~5주차 강의는 윤제상 강사가 진행
• 질문은 강의 중간이라도 언제든지 환영합니다.
• 강의 대상은
• Cloud 에 대해서 처음 접하거나 아직 낯설은 분
• AWS 를 처음 사용해보거나 사용해보더라도 테스트 수준에서 써보신 분
• (필수) Linux, server, network, security에 대해서는 익숙하신 분
• (권장) 물리 서버를 운영해보신분. 개발 업무를 하시는 분
•
3

과금 확인
4
https://console.aws.amazon.com/billing/home

1주차 강의 내용 Remind
• 실습: AWS 계정 생성 및 활성화
• Cloud Computing 이해 및 특성
• Virtualization
• IaaS, PaaS, SaaS
• AWS 소개 및 차별점
• Region, Availability Zone, Edge Location
• 주요 3가지 서비스(EC2, S3, RDS) 소개
• AWS 생태계: AWS Partner Network, Marketplace
• AWS service portfolio
• 실제 사례 소개
• 실습: AWS 10분 자습서
5

Cloud Computing 이해 및 특성
6

‘Cloud Computing’ 이란 ?!?
• 나에게 Cloud Computing 이란?
7

‘Cloud Computing’ 이란 ?!?
• 여기서 '전산 자원’이란 
 
server, storage, network 같은 
물리 hardware 장비 뿐만 아니라 
 
platform과 application이라는 
software까지 포함
8
전산 자원들의 공유하는 기술과 도구의 집합

지금 당장은 안쓰는 자원(컴퓨터)을 
빌려주고 돈을 받을 수 있을까?
9

빌려줄때 어디까지 빌려줘야할까?
10

피자를 먹는 네 가지 방법
11

• 음식점 피자: 돈만 있으면 OK!
• 배달 피자: 식탁과 돈 필요
• 냉동 피자: 전자렌지, 식탁, 돈 필요
• 홈피자: 집에서 AtoZ 모두 다 필요
•
12

• 음식점 피자:
• 배달 피자:
• 냉동 피자:
• 홈피자:
•
13
Software 통채로 대여
Platform 까지 대여
Infrastructure만 대여
Cloud 안 씁니다..

• 음식점 피자:
• 배달 피자:
• 냉동 피자:
• 홈피자:
•
14
Software 통채로 대여
Platform 까지 대여
Infrastructure만 대여
Cloud 안 씁니다..

• “그럼 AWS는 몇 번째 방법이지?”
15
세 가지(Infrastructure, Platform, Software)를 포함

빌리는 사람의 이득은?
16

왜 Cloud Computing 인가?
17

AWS 소개
19
LEGO 블럭처럼 여러 개의 AWS service들을 조합해서 나만의 Infra 구축

AWS Service의 3대장
21
EC2 RDSS3

2주차 강의 내용
• AWS Virtual Machine: EC2
• Virtual Machine 소개: EC2 instance, AMI
• Volume 이해: EBS, Snapshot
• Network 와 Security 이해: Security Group, EIP, Keypair
• Load Balancing 기능: (3가지 ELB) CLB, NLB, ALB
• EC2 Monitoring 소개: CloudWatch
• 실습(Amazon Linux AMI): HA 구성, scale-out
• AWS Full Managed RDBMS: RDS
• Full Managed RDBMS 소개: RDS
• RDS Aurora 소개: DB Cluster와 DB Instance
• Parameter Group / Snapshot / Read Replica
• RDS Monitoring 소개: CloudWatch
• RDS Aurora MySQL 실습: HA 구성, failover
22

2주차 강의 Mini Project Architecture
• 주요 Terms
• AWS Marketplace
• ‘WordPress’
• Load balancing
• Auto scaling group
• EC2
• RDS
• Read replica
• Failover
23

• 주요 Terms
• AWS Marketplace
• ‘WordPress’
• Load balancing
• EC2
• RDS
• Read replica
• Failover
24
Bottom Up Approach

25
Top Down Approach

Elastic?
• AWS의 service 이름 중에 ‘E’(elastic)으로 시작되는 경우가 다수
28
EC2 : Elastic Compute Cloud
EBS: Elastic Block Store
EMR: Elastic MapReduce
 
EB: Elastic Beanstalk

Elastic?
29
엘라스틴 했어요

AWS Virtual Machine: EC2
• Virtualization 방식
• 예시
31

Amazon Machine Image (AMI)
32
AMI = 붕어빵틀 EC2 = 붕어빵

AWS Marketplace
• https://aws.amazon.com/marketplace/
• 미리 만들어진 AMI 를 무료 제공 또는 유료 판매
• 유료 AMI 에는 주로 SaaS(‘WordPress’, ‘OpenVPN’ 등)가 설치된 AMI 
즉, SaaS 개발사는 유료 AMI를 만들어서 판매 수익을 올릴 수 있음.
33

(실습) AWS Marketplace ‘wordpress’
• AWS web console 에서 EC2 접속
• 좌측 메뉴 중에 ‘Instances’ 접속
• ‘Launch Instance’
34

• 좌측 메뉴 중에 ‘AWS Marketplace’ 선택
• ‘wordpress’ 검색
• ‘WordPress Certified by Bitnami’를 ‘Select’
35

• 가격 안내 확인
36

• 적당한 EC2 type 선택 (예시: ’t2.micro’)
• 참고 https://aws.amazon.com/ec2/instance-types/
37

• 기본값 그대로 두고 ‘Next: Add Storage’
38

• 기본값 그대로 두고 ‘Next: Add Tags’
39

• 기본값 그대로 두고 ‘Next: Configure Security Group’
40

• ‘Select an existing security group’에서 ‘default’를 선택
• ‘Review and Launch’
41
‘Security Group’는
따로 실습

• ‘Launch’
42

• ‘Create a new key pair’를 선택
• 적당한 이름을 적고, ‘Download Key Pair’
43
‘Key Pair’ = 공개키 암호 파일
(접속 비밀번호 파일)

• ‘Launch Instances’
44

• Take your time…
45

• ‘Security Group’: a virtual firewall
• 오직 ‘allow’만 추가 가능 (’allow’ 된 접근 경로와 pattern 외에는 모두 ‘deny’)
46

• 좌측 메뉴 중에 ‘Security Groups’ 접속
• ‘Inbound’ 항목 선택 후 ‘Edit’
47

• 빠른 실습을 위해서 아래와 같이 ‘My IP’는 모든 접근을 허용한다.
48
실제 서비스에서는 ‘노출 면적’이 최소한이 되도록 해야 함

• 좌측 메뉴 중에 ‘Instances’ 접속
• 새로 뜬 EC2 instance 선택 후 ‘IPv4 Public IP’ 주소 확인
49

• 웹브라우저에서 새로 뜬 EC2 instance 의 ‘IPv4 Public IP’ 주소로 접속
50

• 지금 우리는..
51

• 앞으로 우리는...
52

Elastic Block Storage: EBS Volume and Snapshot
• 좌측 메뉴 중에 ‘Volumes’ 접속
• 새로 뜬 EC2 instance의 ‘Volumes’ 정보 확인
53

EBS Volume and Snapshot
54
방금 전에 EC2 생성 시에
생성된 Volume

• ‘Volume’을 선택하고 ‘Actions’에서 ‘Create Snapshot’
55

• 적당한 이름을 쓰고 ‘Create Snapshot’
56

57

다시 AMI
• ‘Instance’를 선택하고 ‘Actions’에서 ‘Image’ -> ’Create Image’
58

다시 AMI
• 적당한 이름을 쓰고 ‘Create Image’
59
지금 만든 AMI는 뒤에서 재활용함

다시 AMI
60

EBS Snapshot (VS) AMI
• EBS Snapshot
• data volume backup
• OS를 제외한 순수한 data만 포함할 경우 
bootable 하지 않을 수 있음
• AMI (Amazon Machine Image)
• EC2 instance template의 backup
• 새로운 EC2 instance를 생성하기 위한 용도이므로 반드시 OS를 포함하고,
bootable 해야 machine image로서 의미가 있음
• AWS Marketplace 등을 통해서 무료 배포 또는 유료 판매
61

• ‘wordpress’ EC2에 SSH 접속
62
Windows 환경에서 PuTTY 사용자는 
교재 ‘아마존 웹 서비스를 다루는 기술’의 55쪽 참고

• ‘cat ./bitnami_credentials’ 실행으로 username, password 조회
63

• 웹브라우저에서 새로 뜬 EC2 instance 의 ‘IPv4 Public IP’ 주소를 참고해서 
‘wordpress’ 관리자 페이지 ‘Log In’
64

65

• 이제 이걸...
66

• 이렇게 확장
67

Elastic Load Balancer
• 총 3가지 ELB가 존재
• ALB: Application Load Balancer (L7 switch)
• NLB: Network Load Balancer (L4 switch)
• CLB: Classic Load Balancer
71
<- 이번 강의에서 사용할 LB
<- 이전 버전이므로 되도록 ALB 또는 NLB 만 사용
ALB NLB CLB
Protocol HTTP, HTTPS TCP TCP, SSL, HTTP, HTTPS

Elastic Load Balancer: OSI 7 Layer
• https://en.wikipedia.org/wiki/OSI_model
• https://freeloadbalancer.com/load-balancing-layer-4-and-layer-7/
72
AWS ALB
AWS NLB

• 방금 전에 만든 EC2 파기(terminate)
73

• 좌측 메뉴에서 ‘Auto Scaling Groups’ 선택
• ‘Create Auto Scaling group’
74

• 좌측 메뉴 중에 ‘AWS Marketplace’ 선택
• ‘wordpress’ 검색
• ‘WordPress Certified by Bitnami’를 ‘Select’
75

• 적당한 EC2 type 선택 (예시: ’t2.micro’)
76

• 적당한 이름을 넣고 ‘Next: Add Storage’
77

• 기본값 그대로 두고 ‘Next: Configure Security Group’
78

• ‘Review’
79

• ‘Create launch configuration’
80

• 이전에 만든 key pair 사용
81

• 적당한 이름 작성
• Subnet 에서 Seoul region의 2개 AZ 모두 추가
• ‘Next: Configure scaling policies’
82

AWS Region and AZ
• AWS Region = 도시
• AZ: Availability Zone = IDC 건물
83

• 아래와 같이 설정하고 ‘Next: Configure Notifications’
84

• 기본값 그대로 두고 ‘Next: Configure Tags’
85

• 기본값 그대로 두고 ‘Review’
86

87

88

• 좌측 메뉴에서 ‘Load Balancers’ 선택 후 ‘Create Load Balancer’
89

• ‘Application Load Balancer’에서 ’Create’
90

• 적당한 이름를 입력
• AZ를 2개 선택
• ‘Next: Configure Security Settings’
91

• 기본값 그대로 ‘Next: Configure Security Groups’
92

• ‘Next: Configure Routing’
93

• 적당한 이름을 입력 후 ‘Next: Register Targets’
94

• 기본값 그대로 ‘Next: Review’
95

• ‘Create’
96

• 좌측 메뉴에서 ‘Auto Scaling Groups’를 선택
• 이전에 만든 ‘ASG’를 선택 후 ‘Actions’에서 ‘Edit’
97

• ‘Details’에서 ‘Target Groups’를 이전에 만든 걸 선택 후 ‘Save’
98

• 좌측 메뉴에서 ‘Load Balancers’를 선택
• 이전에 만든 ‘ALB’를 선택 후 DNS name을 확인
99

• 웹브라우저에서 DNS name으로 접속
100

부하 발생 서비스
102
https://blazemeter.com

103

104

105

106

107

108

• “이 정도론 택도 없더군요...”
109

Auto Scaling (다시 시도)
• ‘Auto Scaling Groups’에서 이전에 만든 ‘ASG’ 선택
• ‘Scaling Policies’ 선택 후 ‘Edit’
110

• ‘Average CPU Utilization’을 ’40’으로 수정 후 ‘Save’
111

• ‘wordpress’ EC2에 SSH 접속
112

• EC2 instance의 CloudWatch(monitoring)
113

• 성공 !
114

문제 발생
• 2대 EC2의 ‘wordpress’ 관리자 계정 정보(비밀번호)가 다름
115

문제 발생 원인
116
AMI = 붕어빵틀 EC2 = 붕어빵

• AWS Marketplace에 있는 ‘wordpress’ AMI는 
 
EC2가 생성된 다음에 관리자 계정을 생성함
• 즉, ASG에서 새로운 EC2를 생성할 때마다 
 
각자 별도의 관리자 계정이 생김
117
AMI = 붕어빵틀

문제 해결책
• ASG 설정에서는 AWS Marketplace에 있는 
 
‘wordpress’ AMI를 직접 쓰지 말고, 직접 만든 AMI를 대신 사용
• 즉,
• 1. ‘wordpress’ AMI로 EC2 생성
• 2. EC2 에서 AMI 생성
• 3. 생성된 AMI 로 ASG 생성
118

(실습) My AMI ‘wordpress’
• 좌측 메뉴에서 ‘Auto Scaling Groups’ 선택
119

• 좌측에 ‘My AMIs’를 선택 후 이전에 만든 AMI ‘Select’
120

• 여기서 부터는 앞서 과정 반복
• 1. ASG 생성
• 2. ALB 생성
• 3. ASG 의 target group을 ALB target group으로 설정
• 4. EC2 에 SSH 접속 후 부하 발생
• 5. EC2 가 2개로 늘어나는 걸 확인
• 6. 2대의 EC2 의 ‘wordpress’ 관리자 계정 정보 확인
121

• 웹브라우저에서 2대의 EC2 중에 하나의 public IP address로 접속
• ‘wordpress’ 관리자 login 후에 ‘Posts’ 작성 화면 선택
122

• 새로운 post 작성 후 ‘Publish’
123

문제 발생
• 2대의 EC2 ‘wordpress’의 글 목록이 다름
124

• EC2 가 각자 따로 설치된 MySQL 서버를 사용하고 있음.
125

문제 해결책
• MySQL 서버를 따로 분리 (즉, 오른쪽 구조로 변경)
126

AWS Full Managed RDBMS: RDS
127

What does a DBA do all day?
• DBA (Database Administrator)
• General tasks
• Installation, configuration, upgrade, and migration
• Backup and recovery
• Database security
• Storage and capacity planning
• Performance monitoring and tuning
• Troubleshooting
• Special environments
• High availability
• Very Large Databases (VLDBs)
• Data Extraction, Transformation, and Loading (ETL)
130
https://www.techrepublic.com/
blog/the-enterprise-cloud/what-
does-a-dba-do-all-day/

131
Troubleshooting
API
HA
DR
Automation
Scale Out
Scale Up
Backup
Migration
Failover

RDS Aurora Cluster
• Cluster는 Instance의 집합
• Instance 종류: Master(read/write), Replica(read only)
• 내부 node computing / storage node
132
아래 이미지에서 위, 아래
아래 이미지에서 좌, 우

(실습) RDS Aurora Cluster
• AWS web console 에서 RDS 접속
• 좌측 메뉴 중에 ‘Clusters’ 접속
• ‘Launch DB Instance’
133

• ‘Amazon Aurora’ 선택
• ‘MySQL 5.7-compatible’ 선택
134

• 가장 작은 type 인 
 
‘db.t2.small’ 선택
• 그외 설정은 이미지 참고
• ‘Next’
135

• 우측처럼 설정
• ‘Security Groups’은 
 
‘defaults’로 선택
• (화면 밑에 설정이 
 
더 있음)
136

• 적당한 이름 입력
• ‘Next’
137

138

139

• RDS Aurora는 
 
cluster 단위의 2개의 주소와 instance 마다 1개의 주소가 있음
140
(주의) 특별한 경우가 아닐 때를 제외하고 대부분의 경우엔 cluster 주소를 써야한다.

• RDS Aurora cluster endpoint 2개
141

• RDS Aurora instance 마다 1개의 주소가 있음
142

• 2개 instance의 역할: reader, writer
143

• 강제 failover 시행
144

• 강제 failover 시행
145

• 2개 instance의 역할이 바뀜
146

• failover 처리 기록
147

MySQL Workbench
148
https://dev.mysql.com/downloads/workbench/

MySQL Workbench
• Aurora cluster endpoint 로 접속
149

MySQL Workbench
• Aurora cluster endpoint 로 접속
150

MySQL Workbench
• 아래 주소의 SQL 내용을 복사, 붙여넣기 후 query 실행
151
https://github.com/addnull/miscellaneous/blob/master/wordpress_database/dump.sql

MySQL Workbench
• Query 실행 후에 DB table 정상 생성 확인
152

(실습) My AMI ‘wordpress’ with RDS Aurora
• ‘wordpress’ 2대의 EC2 중에 하나에 SSH 접속
• ‘/opt/bitnami/properties.ini’ 편집
153
mysql_host 수정
mysql_user 추가
mysql_password 추가

• ‘/opt/bitnami/apps/phpmyadmin/htdocs/config.inc.php’ 편집
154
$cfg[‘Servers’][$i]['host'] 수정
$cfg[‘Servers’][$i]['password'] 수정

• ‘/opt/bitnami/apps/wordpress/htdocs/wp-config.php’ 편집
155
DB_USER 수정
DB_PASSWORD 수정
DB_HOST 수정

• ‘bitnami’ service 재시작 
 
-> ‘wordpress’ service 등이 함께 모두 재시작됨
• ‘wordpress’ 2대의 EC2 중에 나머지 다른 하나도 동일한 작업 반복
156

• 웹브라우저에서 2대의 EC2 중에 하나의 public IP address로 접속
• ‘wordpress’ 관리자 login 후에 ‘Posts’ 작성 화면 선택
157
관리자 ID와 비밀번호는 ‘user’와 ’hbsmith@2018’ 로 입력

• 새로운 post 작성 후 ‘Publish’
158

• 2대의 EC2 ‘wordpress’의 글 목록이 동일함
159

2주차 강의 Mini Project Architecture Review
• 주요 Terms
• AWS Marketplace
• ‘WordPress’
• Load balancing
• EC2
• RDS
• Read replica
• Failover
160

2주차 강의 Wrap Up
• AWS Virtual Machine: EC2
• Virtual Machine 소개: EC2 instance, AMI
• Volume 이해: EBS, Snapshot
• Network 와 Security 이해: Security Group, EIP, Keypair
• Load Balancing 기능: (3가지 ELB) CLB, NLB, ALB
• EC2 Monitoring 소개: CloudWatch
• 실습(Amazon Linux AMI): HA 구성, scale-out
• AWS Full Managed RDBMS: RDS
• Full Managed RDBMS 소개: RDS
• RDS Aurora 소개: DB Cluster와 DB Instance
• Parameter Group / Snapshot / Read Replica
• RDS Monitoring 소개: CloudWatch
• RDS Aurora MySQL 실습: HA 구성, failover
161

참고 Links
• AWS KRUG - https://www.facebook.com/groups/awskrug/
• Slack 채널 - http://www.awskr.org/slack/
• AWS KRUG Meetup - https://www.meetup.com/awskrug/events/calendar/
• StatusGator - https://statusgator.com/services/amazon-web-services
• 한국 AWS 파트너 - https://aws.amazon.com/ko/partners/find/results/?keyword=korea
• AWS 관리 code - https://statusgator.com/services/amazon-web-services
•
162

감사합니다
jongwon.han@hbsmith.io
010-9166-6855
163

20180609 BIT computer - AWS를 활용한 클라우드 기반 웹 개발 2주차

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to 20180609 BIT computer - AWS를 활용한 클라우드 기반 웹 개발 2주차

Similar to 20180609 BIT computer - AWS를 활용한 클라우드 기반 웹 개발 2주차 (20)

More from Jongwon Han

More from Jongwon Han (14)

20180609 BIT computer - AWS를 활용한 클라우드 기반 웹 개발 2주차
