1. AWS Lambdas with a Static Outgoing IP
2017. Mar. 8.
한종원 (addnull@hbsmith.io)

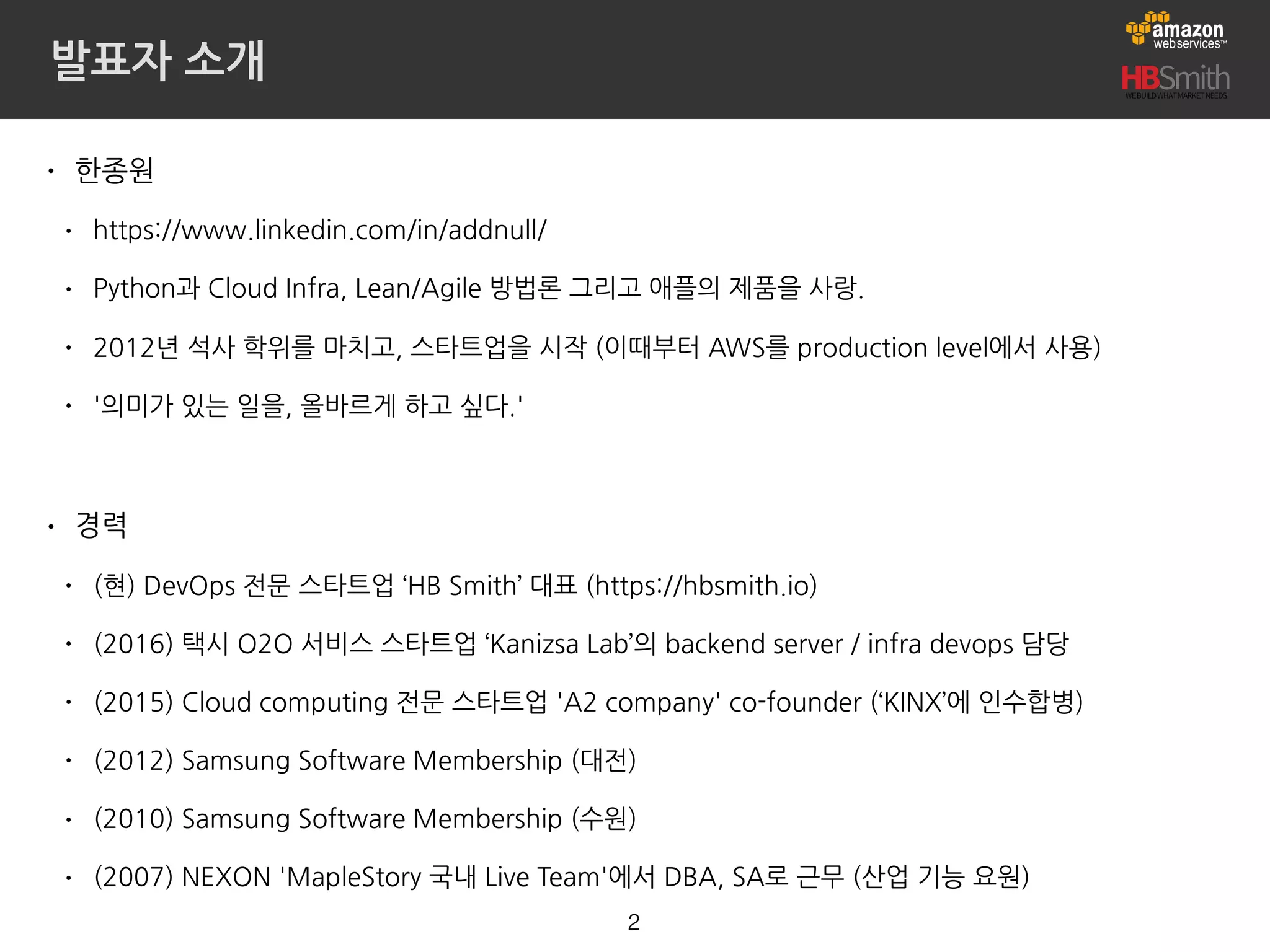

2. 발표자 소개
• 한종원
• https://www.linkedin.com/in/addnull/
• Python과 Cloud Infra, Lean/Agile 방법론 그리고 애플의 제품을 사랑.
• 2012년 석사 학위를 마치고, 스타트업을 시작 (이때부터 AWS를 production level에서 사용)
• '의미가 있는 일을, 올바르게 하고 싶다.'
• 경력
• (현) DevOps 전문 스타트업 ‘HB Smith’ 대표 (https://hbsmith.io)
• (2016) 택시 O2O 서비스 스타트업 ‘Kanizsa Lab’의 backend server / infra devops 담당
• (2015) Cloud computing 전문 스타트업 'A2 company' co-founder (‘KINX’에 인수합병)
• (2012) Samsung Software Membership (대전)
• (2010) Samsung Software Membership (수원)
• (2007) NEXON 'MapleStory 국내 Live Team'에서 DBA, SA로 근무 (산업 기능 요원)
2

3. 발표 내용
• Requirements
• System Architecture
• Live Demo
• Wrap Up
• QnA
• (예상 발표시간: 25~30분)
3

4. Requirements

5. Requirements
• IP whitelist가 적용된 서버에 요청을 보내야함
• 단, 이런 요청을 매우 낮은 빈도로 보냄
• 즉, EC2를 쓰기엔 비용이 아까우니, Lambda를 고려
• 그럼, Lambda가 실행되는 VM의 IP address를
특정 EIP로 고정할 수 있을까?
5

6. Requirements
• 그런데, Lambda 설정에 EIP 지정 옵션이 없음
6

7. Requirements
• 대신에 Lambda를 VPC 안에서 실행되게 만들 수 있음
• 오늘 발표는 Lambda를 가장한, VPC 발표
• [Reference]
http://techblog.financialengines.com/2016/09/26/aws-lambdas-with-a-static-outgoing-ip/
7

8. System Architecture

9. System Architecture
• VPC resources
• 1 public subnet
• private subnets
• NAT GW
• Internet GW
• EIP
• Route tables
• Security groups
• IAM resources
• 1 IAM role
• IAM role polices
9

10. System Architecture
• Network flow (녹색)
• Lambda (Private subnet)
-> Router
-> NAT GW(Public subnet)
-> Router
-> Internet GW
10

11. System Architecture
• Network flow (step by step)
• Step 1.
• 원하는 trigger로 Lambda 실행 요청
• private 1 또는 2에서 Lambda가 실행됨
• Lambda에서 VPC 외부(Internet)로 접근
11

12. System Architecture
• Step 2.
• 해당 Lambda의 private subnet의 route table에 의해서
NAT GW가 있는 public subnet으로 routing
12

13. System Architecture
• Step 3.
• NAT GW의 public subnet의 route table에 의해서
Internet GW으로 routing (즉, 외부 Internet 접근 성공)
• 이때, 외부 Internet 에 노출되는 IP address는
Lambda가 실행되는 VM의 IP address가 아니라 NAT GW의 EIP
13

14. Live Demo

15. Live Demo
• ‘자, 어디서 시작할까?’
15

16. Live Demo
• Project ‘Johanna’(‘Tiamat’의 CLI)의 수정 버전
(git branch ‘live-demo-20170308’)
• https://github.com/HardBoiledSmith/johanna/tree/live-demo-20170308
• Live demo resources
• ‘config.json.sample’
• run script (python3) for create/terminate VPC
• AWS IAM role and polices
• AWS Lambda sample code (print outgoing IP address)
16

17. Live Demo
• Step by step
• Step 1.
• ‘config.json’ 생성(‘config.json.sample’ 참고)
• https://github.com/HardBoiledSmith/johanna/blob/live-demo-20170308/config.json.sample
17

18. Live Demo
• Step by step
• Step 2.
• ‘./run.py create’
• 약 1~2분 후, VPC 와 필요한 AWS resource 생성 완료
(left: 생성 이전, right: 생성 이후)
18

19. Live Demo
• Step by step
• Step 3.
• ‘Lambda’ 생성(‘sample_lambda/get_ip_address.js’ 참고)
• https://github.com/HardBoiledSmith/johanna/blob/live-demo-20170308/sample_lambda/
get_ip_address.js
• NAT EIP 주소와 ‘Lambda’ 실행 결과 비교
19

20. Wrap Up

21. Wrap Up
• Requirements
EIP 지정할 수 없는 Lambda의 outgoing IP 주소를 고정하고 싶다
• System Architecture
VPC를 이용한 network flow
• Live Demo
‘Johanna’로 VPC 설정 및 실제 Lambda 실행 후 결과 확인
• Wrap Up
• QnA
21
