1. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 1
ネットワーク接続付帯サービス

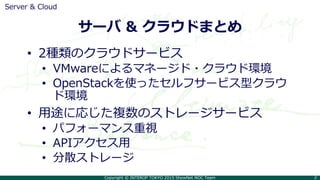

2. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2
サーバ & クラウドまとめ
Server & Cloud
• 2種類のクラウドサービス
• VMwareによるマネージド・クラウド環境
• OpenStackを使ったセルフサービス型クラウ
ド環境
• 用途に応じた複数のストレージサービス
• パフォーマンス重視
• APIアクセス用
• 分散ストレージ

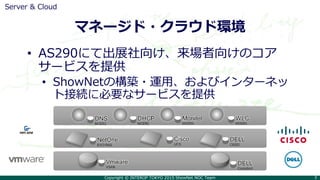

3. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3
マネージド・クラウド環境
Server & Cloud
• AS290にて出展社向け、来場者向けのコア
サービスを提供
• ShowNetの構築・運用、およびインターネッ
ト接続に必要なサービスを提供
Vmware
VSAN
DELL
Compllent
DELL
C6220
Cisco
UCS
NetOne
EVO:RAIL
DNS
MODEL
DHCP
MODEL
Moniter
MODEL
WLC
MODEL

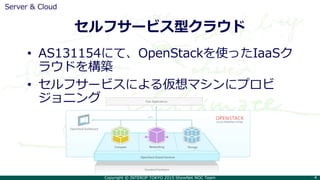

4. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4
セルフサービス型クラウド
Server & Cloud
• AS131154にて、OpenStackを使ったIaaSク
ラウドを構築
• セルフサービスによる仮想マシンにプロビ
ジョニング

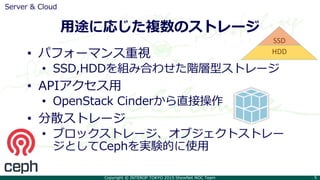

5. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5
用途に応じた複数のストレージ
Server & Cloud
• パフォーマンス重視
• SSD,HDDを組み合わせた階層型ストレージ
• APIアクセス用
• OpenStack Cinderから直接操作
• 分散ストレージ
• ブロックストレージ、オブジェクトストレー
ジとしてCephを実験的に使用
HDD
SSD

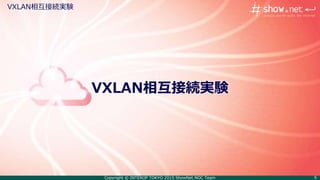

6. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6
VXLAN相互接続実験
VXLAN相互接続実験

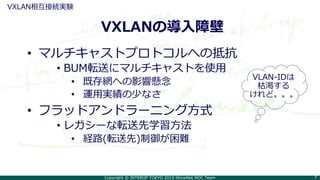

7. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7
VXLANの導入障壁
VXLAN相互接続実験
• マルチキャストプロトコルへの抵抗
• BUM転送にマルチキャストを使用
• 既存網への影響懸念
• 運用実績の少なさ
• フラッドアンドラーニング方式
• レガシーな転送先学習方法
• 経路(転送先)制御が困難
VLAN-IDは
枯渇する
けれど。。。

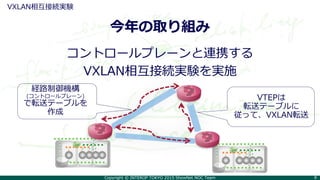

8. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8
今年の取り組み
VXLAN相互接続実験
コントロールプレーンと連携する
VXLAN相互接続実験を実施
経路制御機構
(コントロールプレーン)
で転送テーブルを
作成
VTEPは
転送テーブルに
従って、VXLAN転送

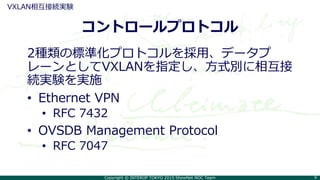

9. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 9
コントロールプロトコル
VXLAN相互接続実験
2種類の標準化プロトコルを採用、データプ
レーンとしてVXLANを指定し、方式別に相互接
続実験を実施
• Ethernet VPN
• RFC 7432
• OVSDB Management Protocol
• RFC 7047

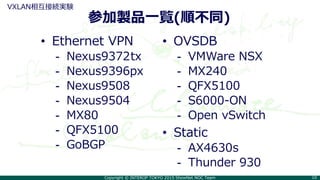

10. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 10
参加製品一覧(順不同)
VXLAN相互接続実験
• Ethernet VPN
- Nexus9372tx
- Nexus9396px
- Nexus9508
- Nexus9504
- MX80
- QFX5100
- GoBGP
• OVSDB
- VMWare NSX
- MX240
- QFX5100
- S6000-ON
- Open vSwitch
• Static
- AX4630s
- Thunder 930

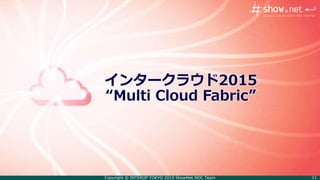

11. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11
インタークラウド2015
“Multi Cloud Fabric”

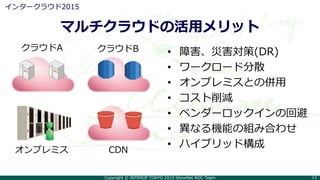

12. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 12
マルチクラウドの活用メリット
インタークラウド2015
クラウドA クラウドB
オンプレミス
• 障害、災害対策(DR)
• ワークロード分散
• オンプレミスとの併用
• コスト削減
• ベンダーロックインの回避
• 異なる機能の組み合わせ
• ハイブリッド構成
CDN

13. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 13
インターネット
サーバ間連携トラフィックの問題
インタークラウド2015
クラウドA クラウドB
オンプレミス CDN
インターネット経由だと・・
• 品質の保証ができない
• 障害時の切り分けが難しい
• セキュリティの不安
セキュアで堅牢なプライベート
接続のニーズが高まっている

14. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 14
コンセプト：Multi Cloud Fabric
インタークラウド2015
様々なネットワークが接続可能なオープンな
プライベートコネクトプラットフォームを目指して
Multi Cloud Fabric
オンプレミス
クラウド
モバイル
エンター
プライズ
コンテンツ
プロバイダ

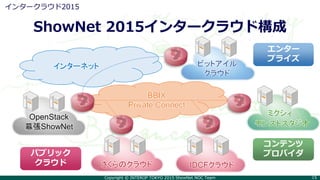

15. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 15
ShowNet 2015インタークラウド構成
インタークラウド2015
さくらのクラウド IDCFクラウド
ビットアイル
クラウド
OpenStack
幕張ShowNet
パブリック
クラウド
BBIX
Private Connect
エンター
プライズ
コンテンツ
プロバイダ
インターネット
ミクシィ
モンストスタジオ

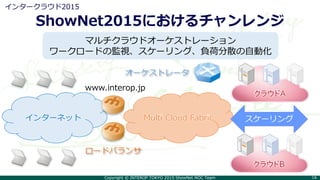

16. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 16
ShowNet2015におけるチャンレンジ
インタークラウド2015
マルチクラウドオーケストレーション
ワークロードの監視、スケーリング、負荷分散の自動化
クラウドB
クラウドA
Multi Cloud Fabric
ロードバランサ
インターネット
www.interop.jp
オーケストレータ
スケーリング
