2015.03.14 Piday 지앤선 라즈베리 미트업 - 박종건

1. Expand your dimension circul.us
in COREA

2. Expand your dimension circul.us
Introduction Raspberry Pi
CIRCULUS www.circul.us
Expand your dimension 3.14

3. Expand your dimension circul.us
What we do

4. Expand your dimension circul.us
Chapter 1 IoT
Chapter 2 Maker
Chapter 3 Opensource H/W
Chapter 4 Raspberry Pi
Chapter 5 Raspberry Pi O/S
Chapter 6 Pi on Circulus
Pi Day in COREA

5. Expand your dimension circul.us
Internet Of Things
Chapter 1

6. Expand your dimension circul.us
IoT 개요

7. Expand your dimension circul.us
사물인터넷(Internet of Things / IoT)은 각종 사물에 센서와 통신 기능을 내
장하여 인터넷에 연결하는 기술을 의미한다. 여기서 사물이란 가전제품, 모바
일 장비, 웨어러블 컴퓨터 등 다양한 임베디드 시스템이 된다. 사물인터넷에
연결되는 사물들은 자신을 구별할 수 있는 유일한 아이피를 가지고 인터넷으
로 연결되어야 하며, 외부 환경으로부터의 데이터 취득을 위해 센서를 내장할
수 있다
사물인터넷을 구축하기 위한 기술적인 환경 구축
- 사물신원확인
- 의사소통이 가능한 네트워크 구축,
- 사물에 감각 부여
- 컨트롤 가능성
IoT 개요
출처 : 위키피디아

8. Expand your dimension circul.us
유비쿼터스 (Ubiquitous)
유비쿼터스(Ubiquitous)는 라틴어 'ubique'를 어원으로 하는 영어의
형용사로 '동시에 어디에나 존재하는, 편재하는'이라는 사전적 의미를
가지고 있다. 즉, 시간과 장소에 구애받지 않고 언제나 정보통신망에 접
속하여 다양한 정보통신서비스를 활용할 수 있는 환경을 의미한다.
RFID (Radio Frequency IDentification)
USN (Ubiquitous Sensor Network)
Before IoT
출처 : 위키피디아

9. Expand your dimension circul.us
Maker Culture
Chapter 2

10. Expand your dimension circul.us
Maker Fair

11. Expand your dimension circul.us
Maker Culture
메이커 문화는 기술 기반의 DIY(Do It Yourself) 문화의 일부 혹은 동등한 레
벨의 문화이다. 일반적으로 전자 장치, 로봇, 3D 프린터뿐만 아니라 CNC 도구
나 금속 공작, 나무 공작, 전통적인 예술이나 기술들을 이용하고 있다.
기술 기반으로 새롭고 독창적인 것을 만들어 내는 것. 단순히 아이디어 보다는
직접 프로토타이핑하는 것을 장려 받는다. 창조적으로 생각한 아이디어를 실
제로 만들기 위해 기술을 습득하는 것을 중요하게 생각하고 있다.
출처 : 위키피디아

12. Expand your dimension circul.us
Maker 운동 선언
메이커 운동 선언서
http://www.techshop.ws/images/0071821139%20
Maker%20Movement%20Manifesto%20Sample%
20Chapter.pdf
Make Share Give
Learn Tool up Play
Participate Support Change

13. Expand your dimension circul.us
Maker Fair

14. Expand your dimension circul.us
국외 Maker

15. Expand your dimension circul.us
국내 Maker

16. Expand your dimension circul.us
What I make

17. Expand your dimension circul.us
Opensource H/W
Chapter 3

18. Expand your dimension circul.us

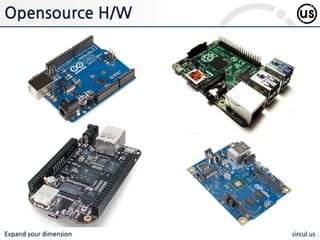

Opensource H/W

19. Expand your dimension circul.us

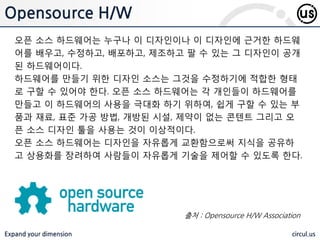

Opensource H/W
오픈 소스 하드웨어는 누구나 이 디자인이나 이 디자인에 근거한 하드웨
어를 배우고, 수정하고, 배포하고, 제조하고 팔 수 있는 그 디자인이 공개
된 하드웨어이다.
하드웨어를 만들기 위한 디자인 소스는 그것을 수정하기에 적합한 형태
로 구할 수 있어야 한다. 오픈 소스 하드웨어는 각 개인들이 하드웨어를
만들고 이 하드웨어의 사용을 극대화 하기 위하여, 쉽게 구할 수 있는 부
품과 재료, 표준 가공 방법, 개방된 시설, 제약이 없는 콘텐트 그리고 오
픈 소스 디자인 툴을 사용는 것이 이상적이다.
오픈 소스 하드웨어는 디자인을 자유롭게 교환함으로써 지식을 공유하
고 상용화를 장려하여 사람들이 자유롭게 기술을 제어할 수 있도록 한다.
출처 : Opensource H/W Association

20. Expand your dimension circul.us
One more thing

21. Expand your dimension circul.us
Raspberry Pi
Chapter 4

22. Expand your dimension circul.us
Minecraft

23. Expand your dimension circul.us
Raspberry Pi

24. Expand your dimension circul.us

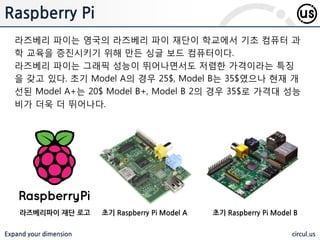

Raspberry Pi
라즈베리 파이는 영국의 라즈베리 파이 재단이 학교에서 기초 컴퓨터 과
학 교육을 증진시키기 위해 만든 싱글 보드 컴퓨터이다.
라즈베리 파이는 그래픽 성능이 뛰어나면서도 저렴한 가격이라는 특징
을 갖고 있다. 초기 Model A의 경우 25$, Model B는 35$였으나 현재 개
선된 Model A+는 20$ Model B+, Model B 2의 경우 35$로 가격대 성능
비가 더욱 더 뛰어나다.
초기 Raspberry Pi Model A 초기 Raspberry Pi Model B라즈베리파이 재단 로고

25. Expand your dimension circul.us

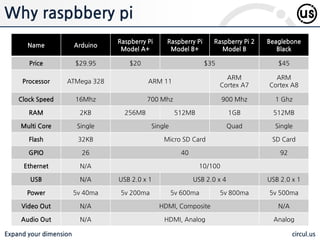

Why raspbbery pi
Name Arduino
Raspberry Pi
Model A+
Raspberry Pi
Model B+
Raspberry Pi 2
Model B
Beaglebone
Black
Price $29.95 $20 $35 $45
Processor ATMega 328 ARM 11
ARM
Cortex A7
ARM
Cortex A8
Clock Speed 16Mhz 700 Mhz 900 Mhz 1 Ghz
RAM 2KB 256MB 512MB 1GB 512MB
Multi Core Single Single Quad Single
Flash 32KB Micro SD Card SD Card
GPIO 26 40 92
Ethernet N/A 10/100
USB N/A USB 2.0 x 1 USB 2.0 x 4 USB 2.0 x 1
Power 5v 40ma 5v 200ma 5v 600ma 5v 800ma 5v 500ma
Video Out N/A HDMI, Composite N/A
Audio Out N/A HDMI, Analog Analog

26. Expand your dimension circul.us
Arduino vs Raspberry Pi
Micro Controller
No
Micro Computer
Yes
성격
리눅스
C
C, C++, Java, Python,
NodeJS, Ruby ...
개발 언어
No Yes카메라
Limit Yes무선환경

27. Expand your dimension circul.us
Raspberry Pi 연결
40pin GPIO header
외부 장치를 연결하거나 센서 및
외부 H/W 를 제어하는데 사용
5V Micro USB Power
라즈베리파이 전원 공급
Micro SD Card Slot (후면)
OS 설치 및 저장소로 사용
하는 Micro SD 카드 설치
DSI Display Connector
라즈베리파이 전용
디스플레이 설치 단자
HDMI Port
디지털 TV 혹은 모니터
연결
4pole 3.5mm jack
스테레오 오디오 혹은 컴
포지트 영상 단자를 연결
하는데 사용
10/100 baseT
Ethernet Socket
유선 네트워크에 연결
4 USB Ports
USB 장치 (키보드, 마우스, 무선랜 등)
를 연결하는데 사용
CSI Camera Connector
라즈베리파이용 카메라
모듈을 연결하는데 이용

28. Expand your dimension circul.us

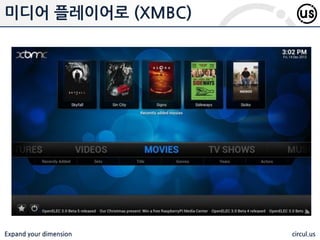

미디어 플레이어로 (XMBC)

29. Expand your dimension circul.us
게임기로 (Neogeo)

30. Expand your dimension circul.us
로봇으로 (Rapiro)

31. Expand your dimension circul.us
Raspberry Pi O/S
Chapter 5

32. Expand your dimension circul.us
Raspberry Pi OS

33. Expand your dimension circul.us
Raspberry Pi 2 OS

34. Expand your dimension circul.us

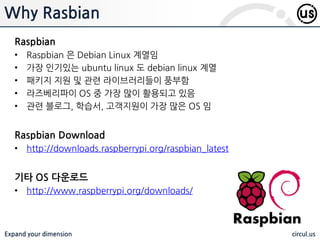

Why Rasbian
Raspbian
• Raspbian 은 Debian Linux 계열임
• 가장 인기있는 ubuntu linux 도 debian linux 계열
• 패키지 지원 및 관련 라이브러리들이 풍부함
• 라즈베리파이 OS 중 가장 많이 활용되고 있음
• 관련 블로그, 학습서, 고객지원이 가장 많은 OS 임
Raspbian Download
• http://downloads.raspberrypi.org/raspbian_latest
기타 OS 다운로드
• http://www.raspberrypi.org/downloads/

35. Expand your dimension circul.us
Micro SD Card
• Rasbian 이미지 크기가 2GB 정도이나, 설치 및 테스트를 위해 최소 8GB
이상의 Micro SD 카드를 준비 할 것을 권장
• Class 4가 저렴한 가격에 형성되어 있으나, 쓰기 및 읽기 성능을 위해
Class 10 혹은 UHS-I 스펙의 Micro SD 카드를 이용할 것을 권장.
• Raspbian 설치 후 반드시 Expand Filesystem 을 할것 (기본 설정 참고)
• MicroSD 카드를 Notebook 혹은 Desktop 의 리더기를 통해 읽고 쓰기 위
해서는 반드시 SD Card Adaptor 가 포함되어야 함
Class 최소성능 일반적인 용도
Class 2 2 MB/s SD 영상 기록
Class 4 4 MB/s HD 영상 기록
Class 6 6 MB/s Full HD 영상 기록
Class 10 10 MB/s 연속적인 HD 이미지 기록
UHS-1 10 MB/s 실시간 방송
UHS-3 30 MB/s Ultra HD 영상 기록

36. Expand your dimension circul.us
Pi on Circulus
Chapter 6

37. Expand your dimension circul.us
Circulus
Social Code Learning
정지훈 교수
경희 사이버 대학교 교수
미래학자
생각했던 모델인데,
실제로 한 사람이 없었다.
Douglas Rushkoff
Media theorist, Columnist
Sponsor of Codecademy
소셜 차원의 학습 방식을
당신은 이미 구현했다.

38. Expand your dimension circul.us

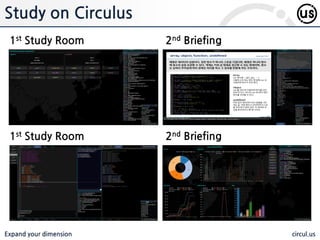

Study on Circulus
1st Study Room 2nd Briefing
1st Study Room 2nd Briefing

39. Expand your dimension circul.us

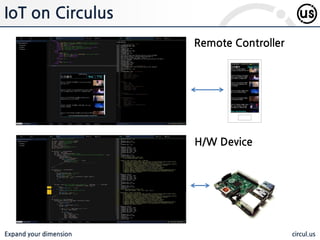

IoT on Circulus
Remote Controller
H/W Device

40. Expand your dimension circul.us

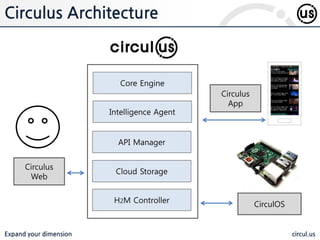

Circulus Architecture
Core Engine
API Manager
H2M Controller
Cloud Storage
CirculOS
Intelligence Agent
Circulus
App
Circulus
Web

41. Expand your dimension circul.us

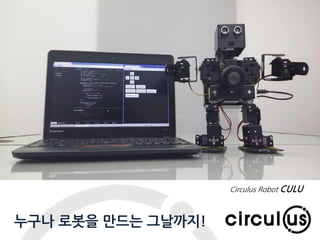

누구나 로봇을 만드는 그날까지!
Circulus Robot CULU

42. Expand your dimension circul.us
Expand your dimension
Circulus Cloud www.circul.us
Circulus Group group.circul.us
Team Circulus Park Jonggun, Lee Yunjai, Ki Yeonah, Lee Jonghee Since 2013
