1. Web Audio API Biquad Filter 編
清水智公
chikoski@gmail.com / @chikoski
Firefox OS コードリーディング

2. @chikoski
• 関数プログラミングわなびー
• プログラミング言語論
• Emacs
• 機械学習
• ニューラルネットワーク
• Bayesian
• TaPL / PRMLを読みたい！

3. 音を扱うアプリを作りたい！

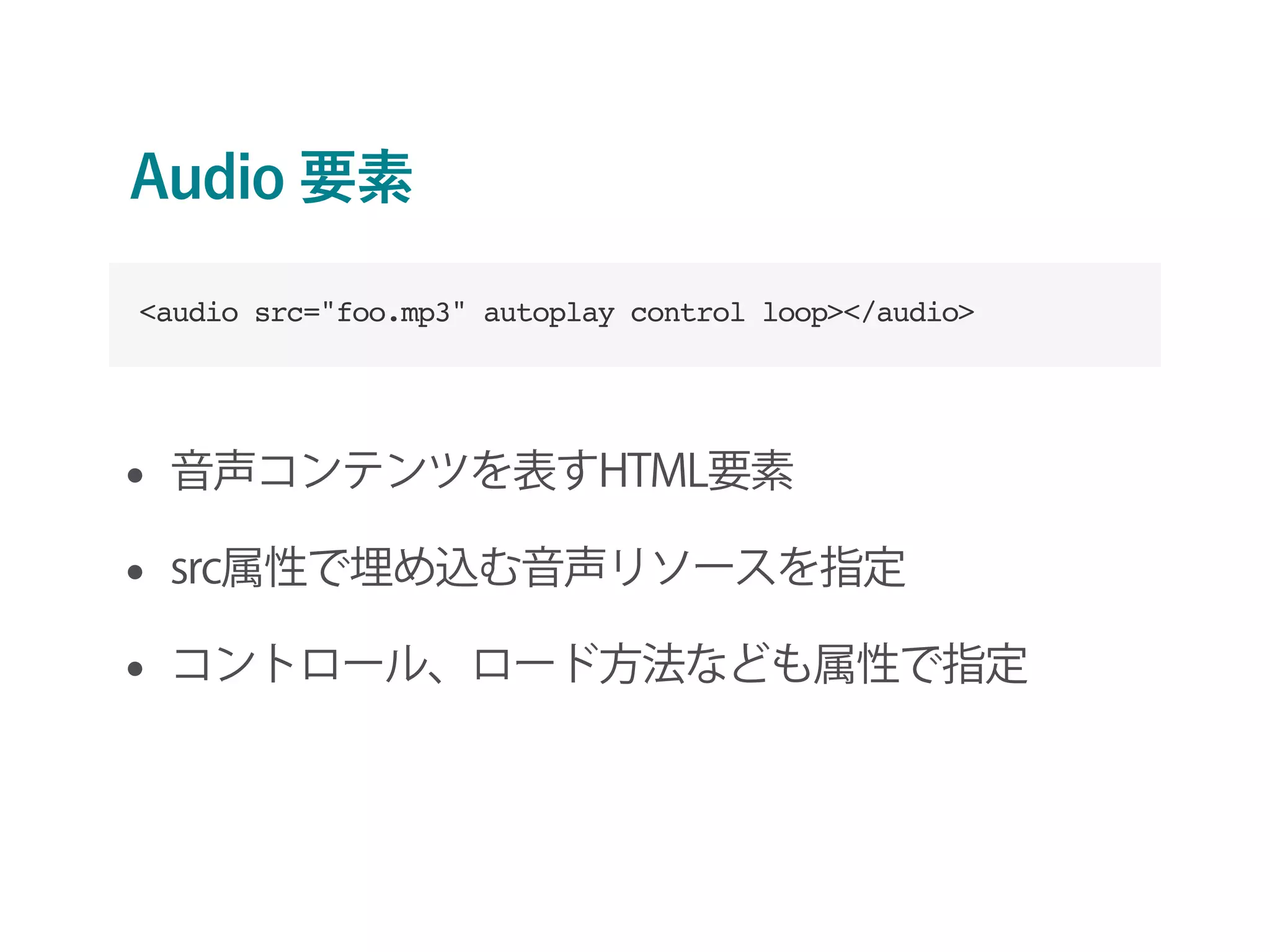

4. Audio 要素
• 音声コンテンツを表すHTML要素
• src属性で埋め込む音声リソースを指定
• コントロール、ロード方法なども属性で指定
<audio src="foo.mp3" autoplay control loop></audio>

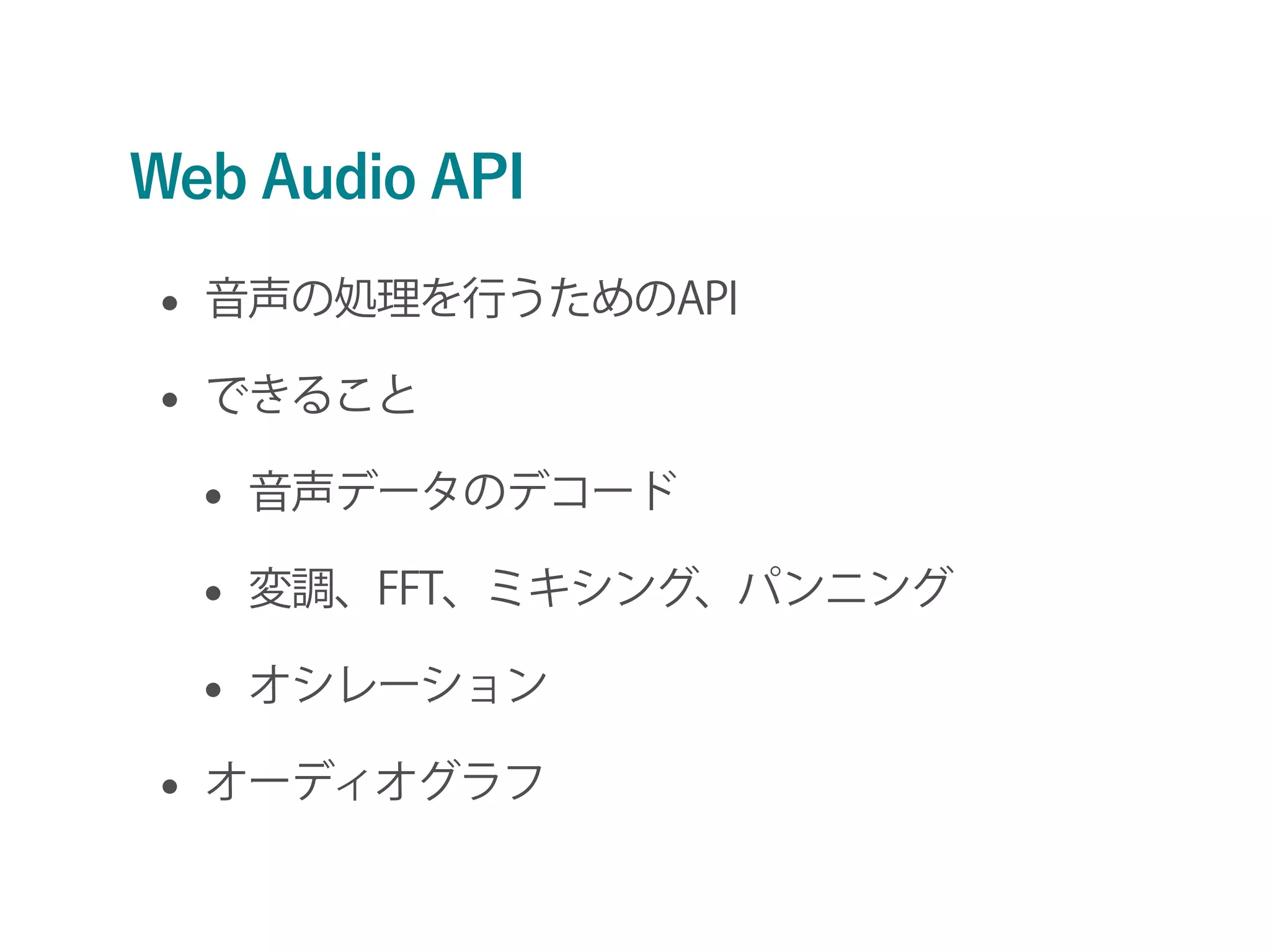

5. Web Audio API
• 音声の処理を行うためのAPI
• できること
• 音声データのデコード
• 変調、FFT、ミキシング、パンニング
• オシレーション
• オーディオグラフ

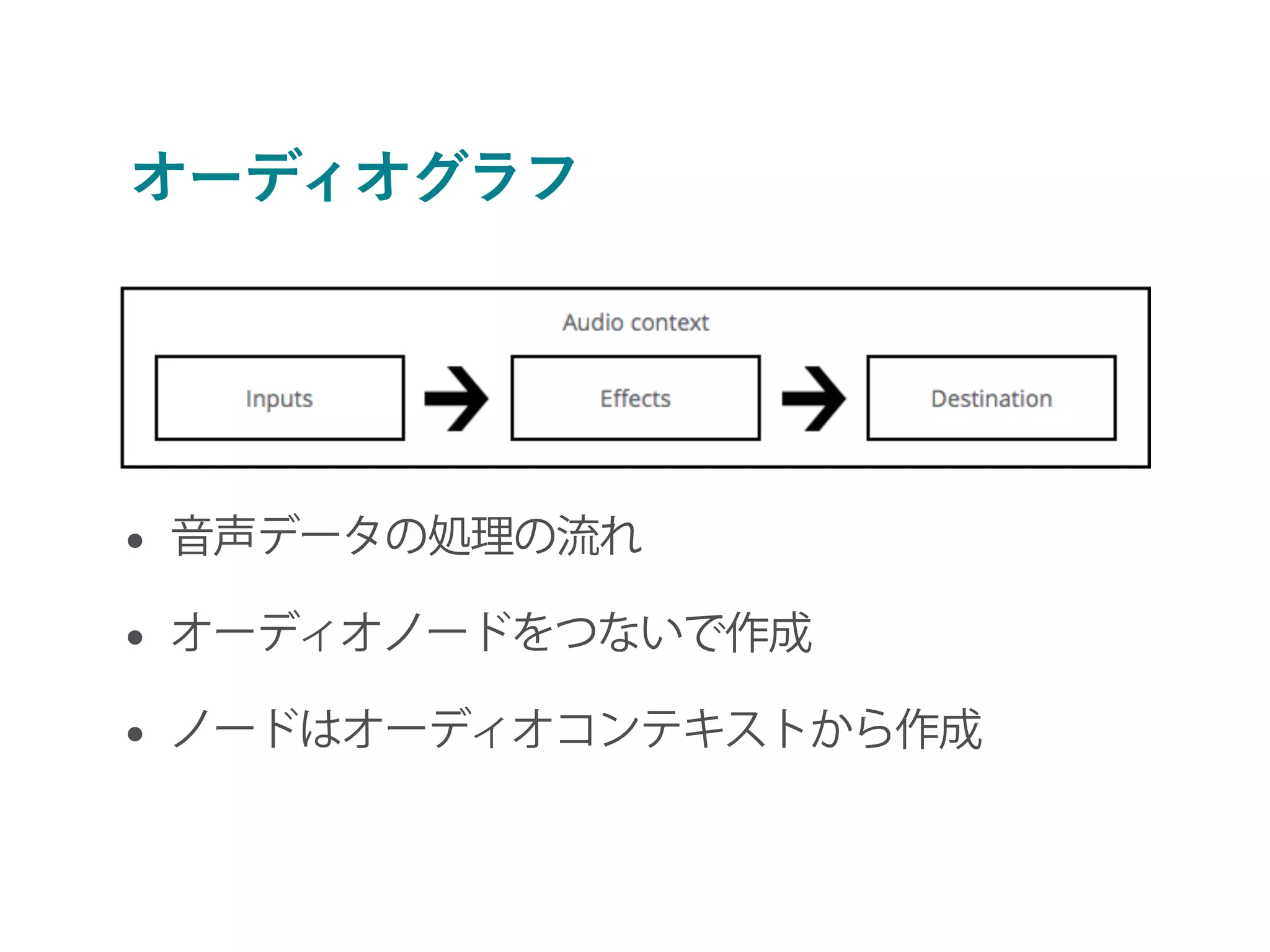

6. オーディオグラフ
• 音声データの処理の流れ
• オーディオノードをつないで作成
• ノードはオーディオコンテキストから作成

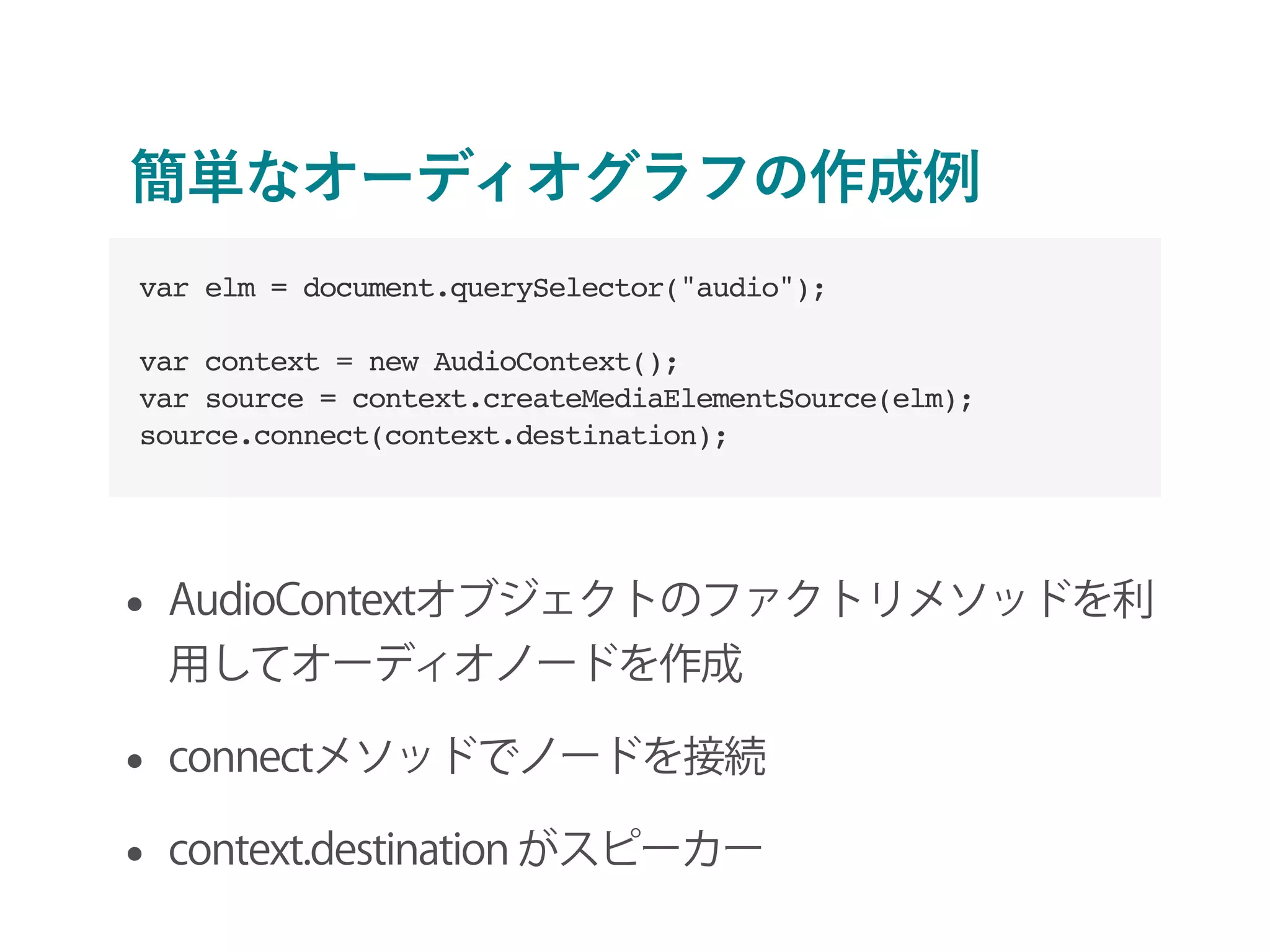

7. 簡単なオーディオグラフの作成例
• AudioContextオブジェクトのファクトリメソッドを利
用してオーディオノードを作成
• connectメソッドでノードを接続
• context.destination がスピーカー
var elm = document.querySelector("audio");
var context = new AudioContext();
var source = context.createMediaElementSource(elm);
source.connect(context.destination);

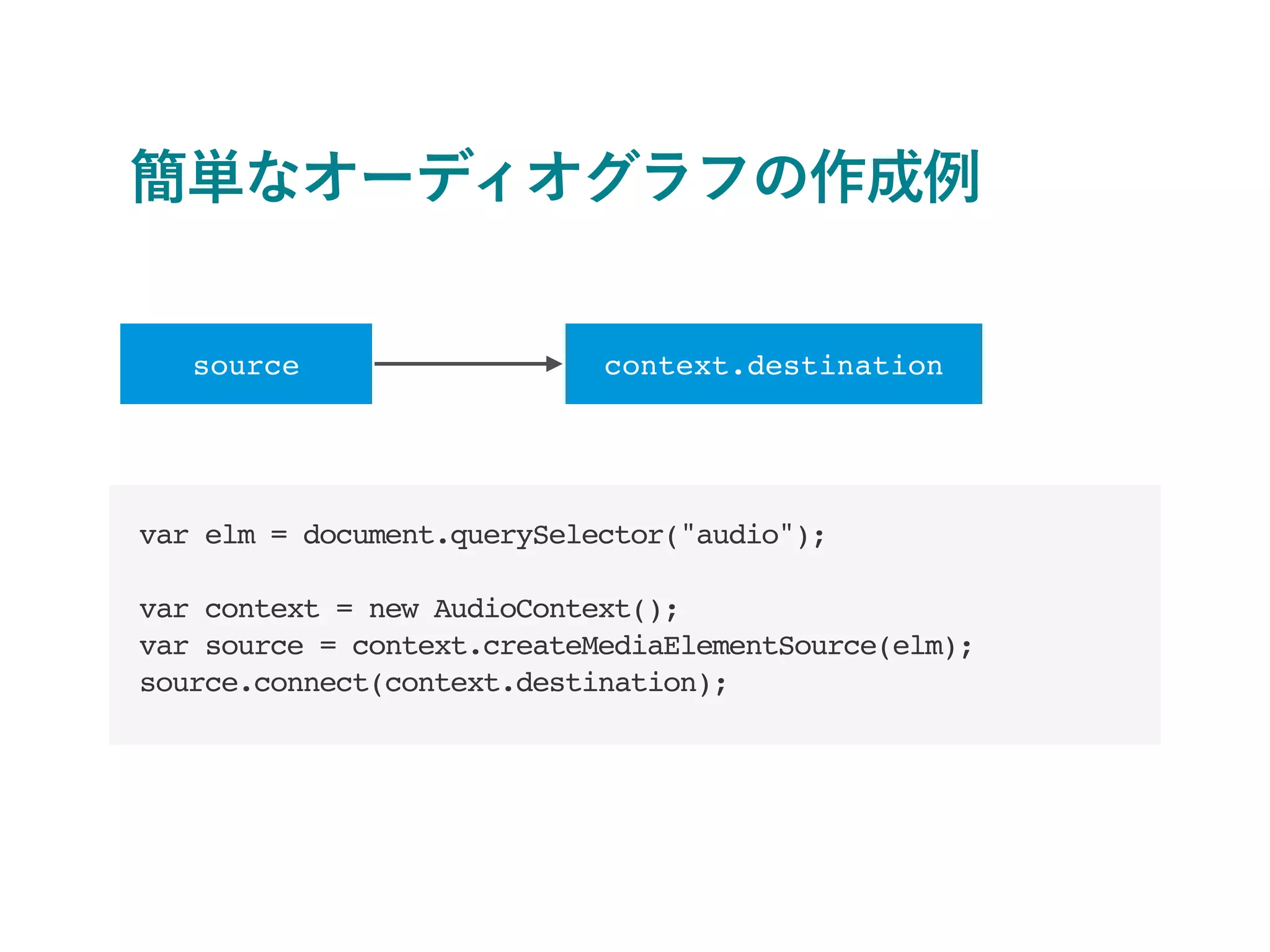

8. 簡単なオーディオグラフの作成例
var elm = document.querySelector("audio");
var context = new AudioContext();
var source = context.createMediaElementSource(elm);
source.connect(context.destination);
source context.destination

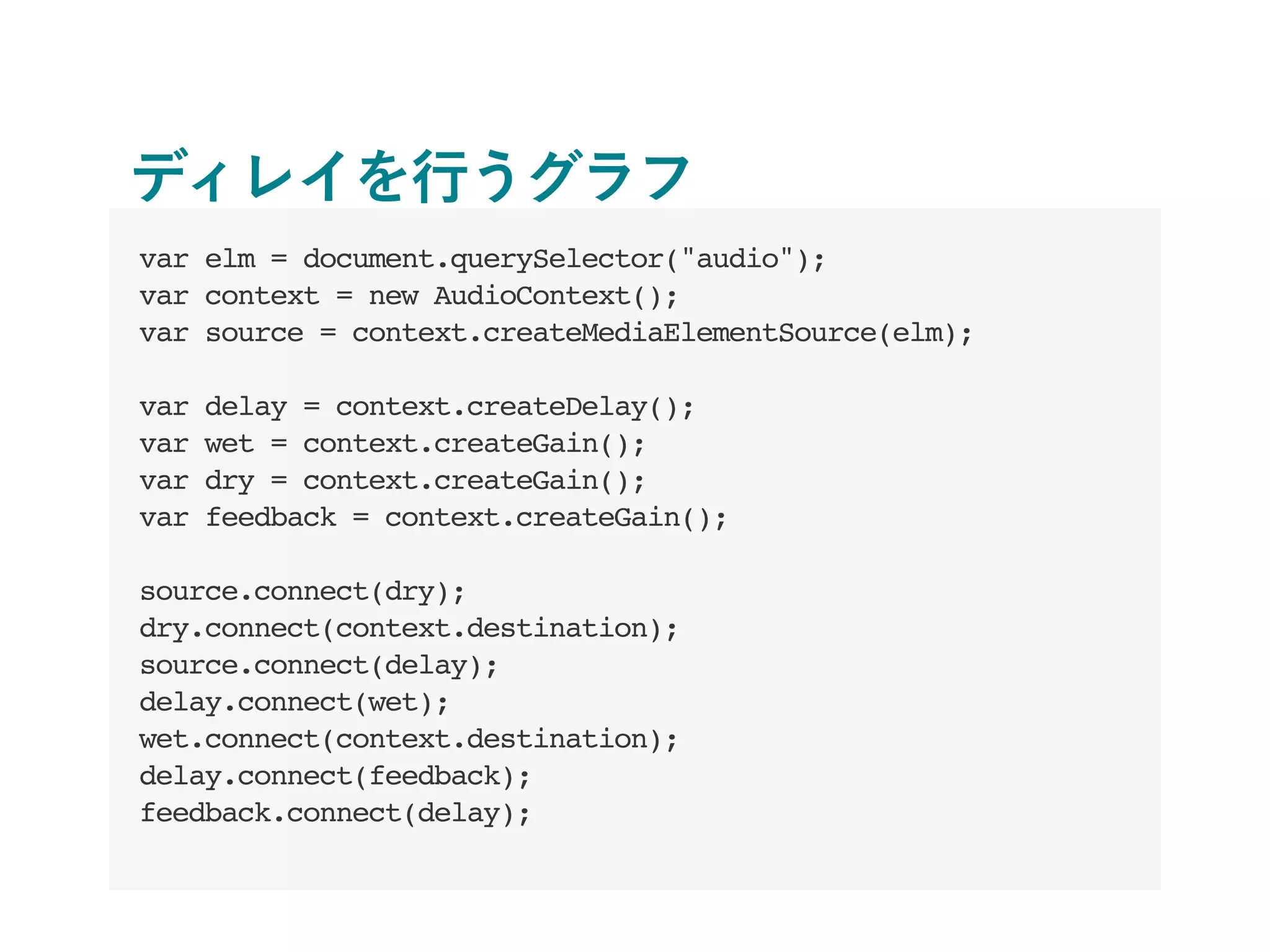

9. ディレイを行うグラフ
var elm = document.querySelector("audio");
var context = new AudioContext();
var source = context.createMediaElementSource(elm);
var delay = context.createDelay();
var wet = context.createGain();
var dry = context.createGain();
var feedback = context.createGain();
source.connect(dry);
dry.connect(context.destination);
source.connect(delay);
delay.connect(wet);
wet.connect(context.destination);
delay.connect(feedback);
feedback.connect(delay);

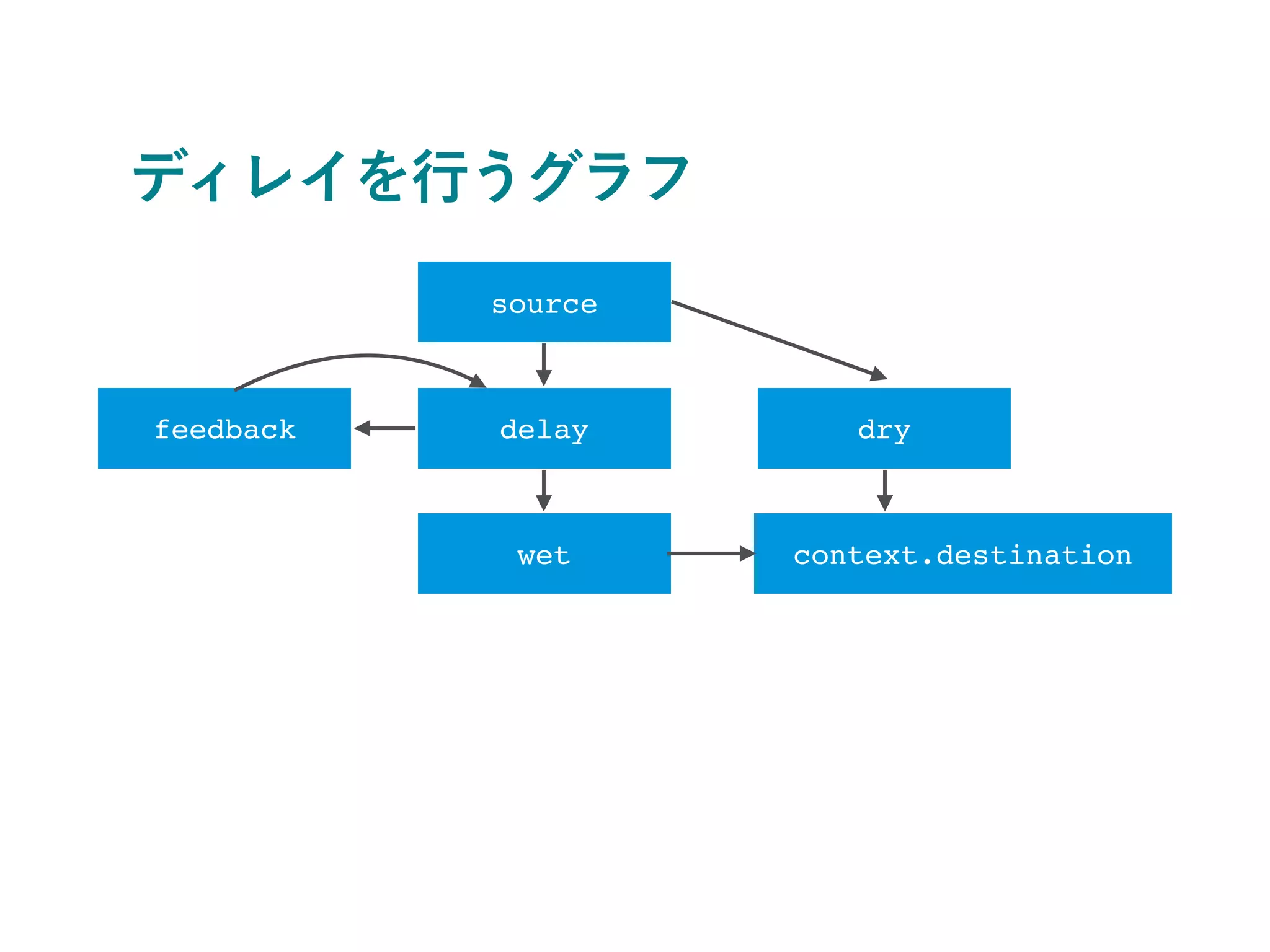

10. ディレイを行うグラフ
source
context.destination
delayfeedback dry
wet

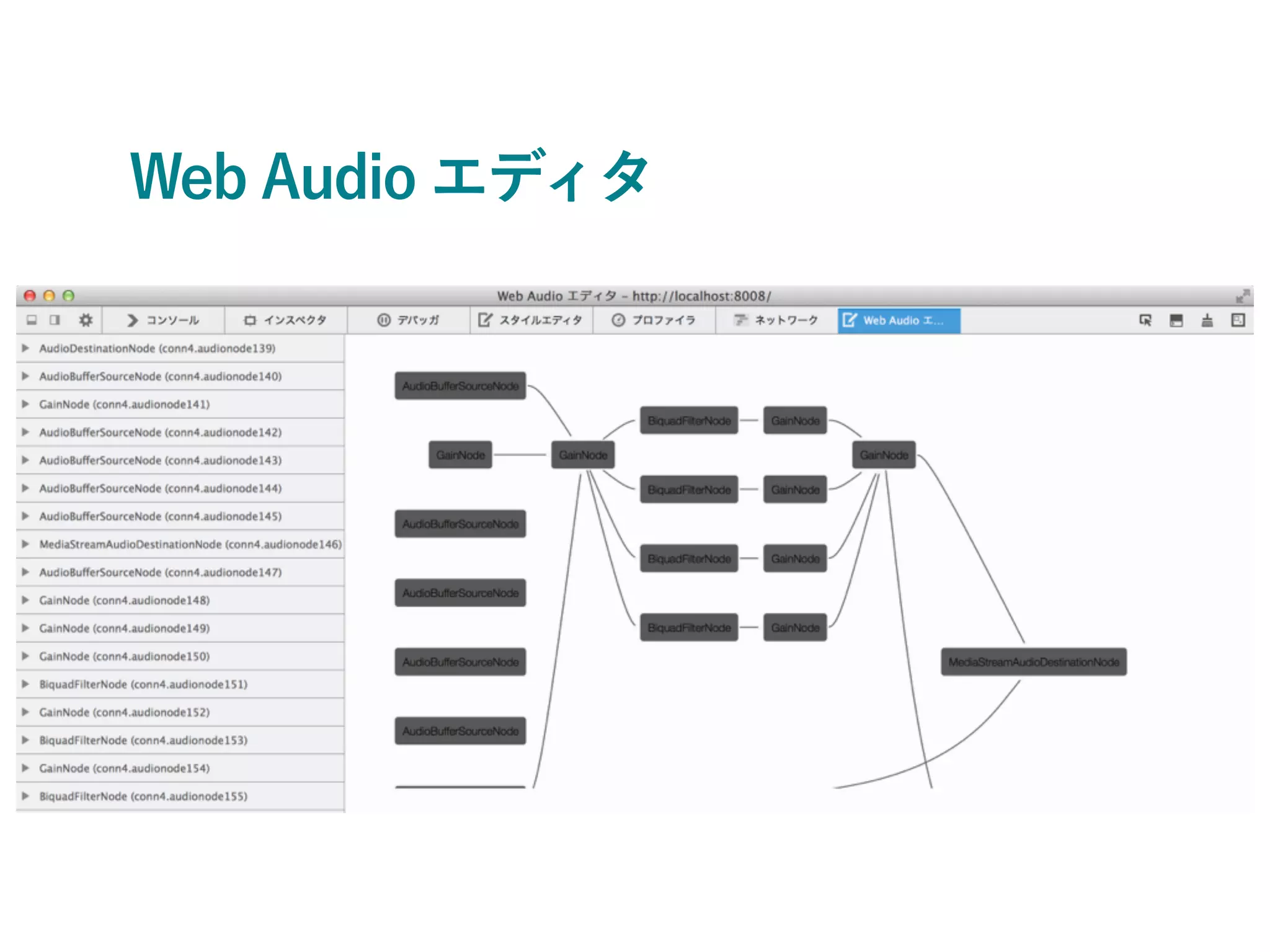

11. Web Audio エディタ

12. BiquadFilter Node

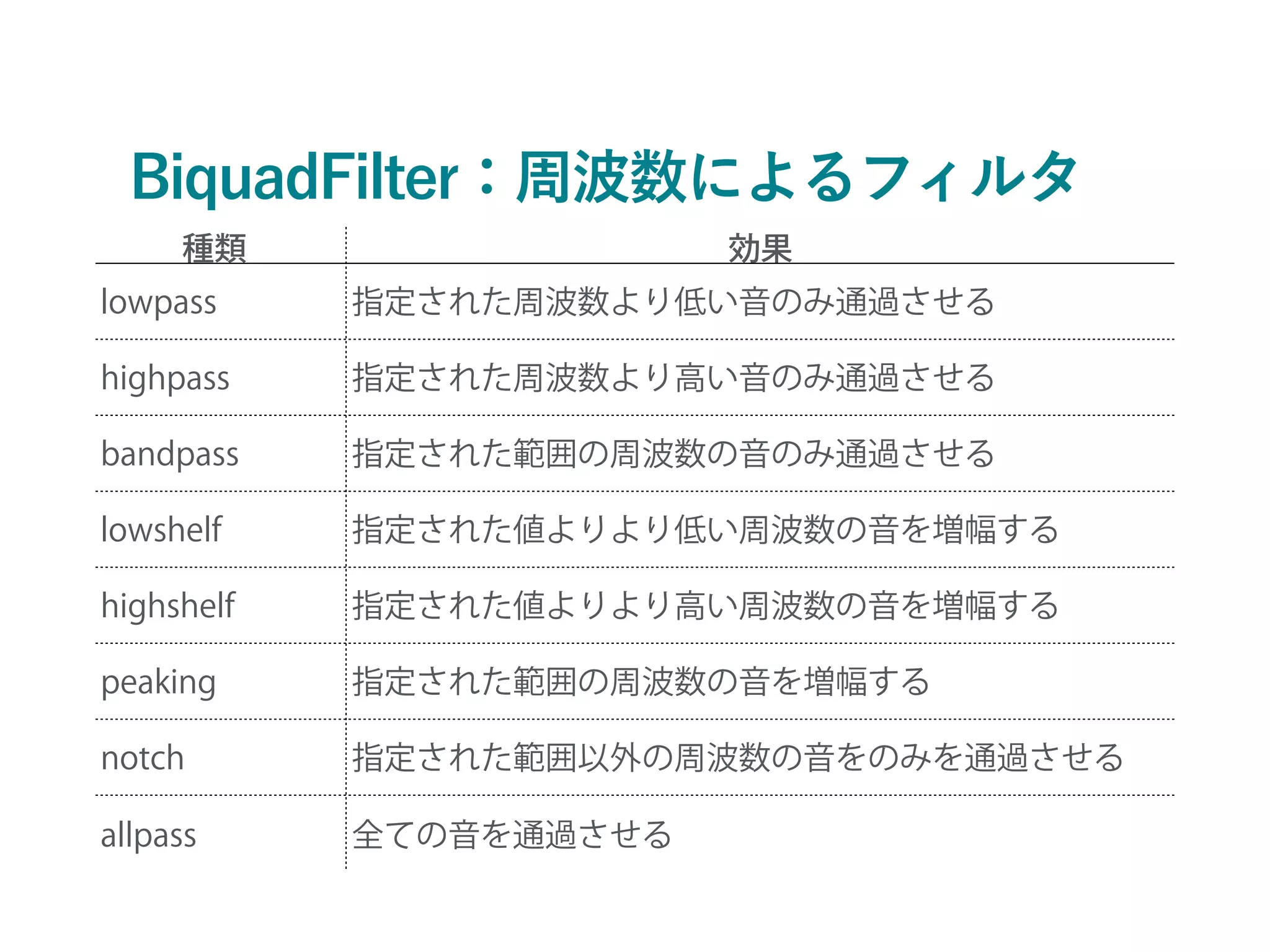

13. BiquadFilter：周波数によるフィルタ
種類 効果
lowpass 指定された周波数より低い音のみ通過させる
highpass 指定された周波数より高い音のみ通過させる
bandpass 指定された範囲の周波数の音のみ通過させる
lowshelf 指定された値よりより低い周波数の音を増幅する
highshelf 指定された値よりより高い周波数の音を増幅する
peaking 指定された範囲の周波数の音を増幅する
notch 指定された範囲以外の周波数の音をのみを通過させる
allpass 全ての音を通過させる

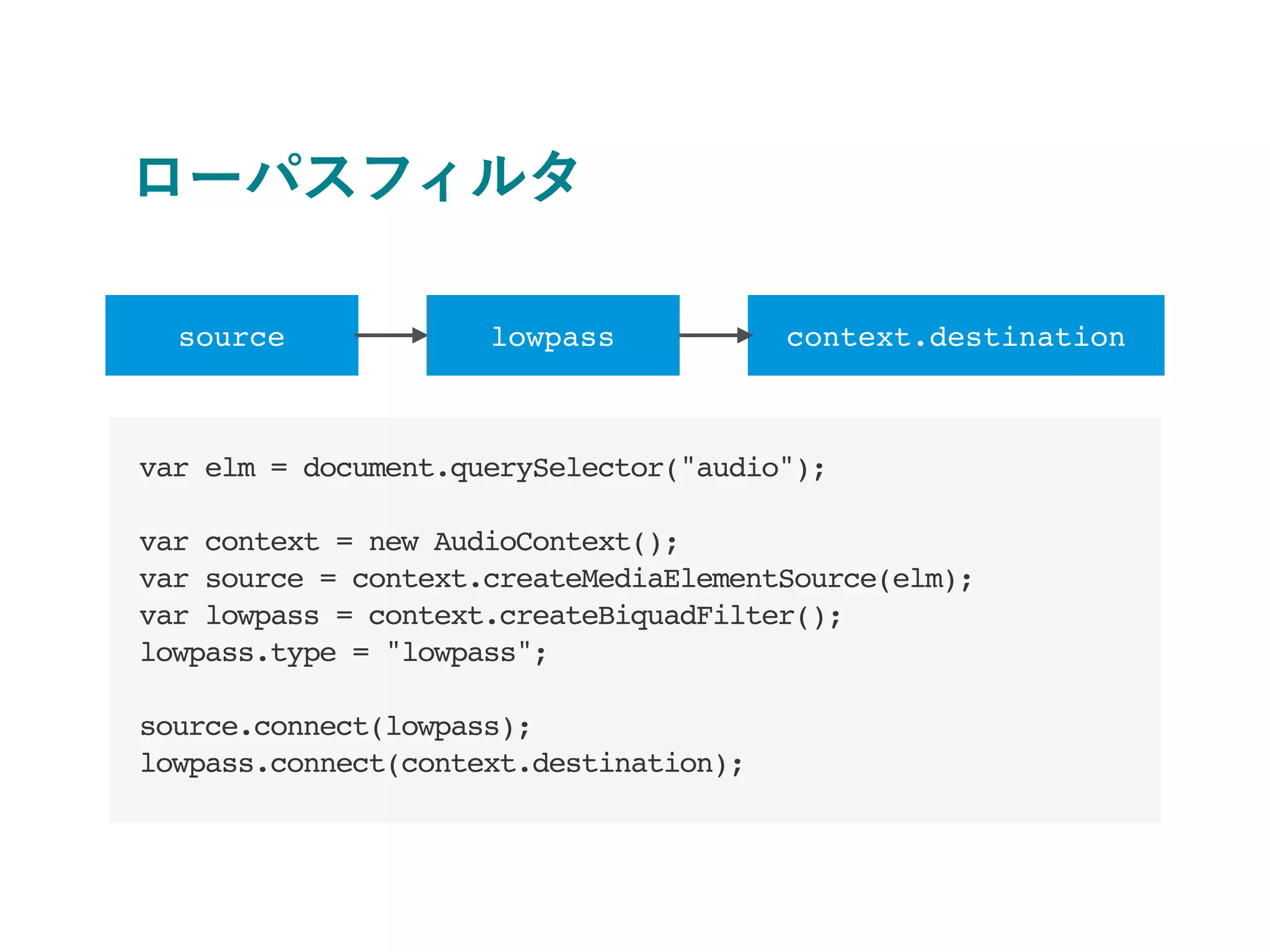

14. ローパスフィルタ
var elm = document.querySelector("audio");
var context = new AudioContext();
var source = context.createMediaElementSource(elm);
var lowpass = context.createBiquadFilter();
lowpass.type = "lowpass";
source.connect(lowpass);
lowpass.connect(context.destination);
source context.destinationlowpass

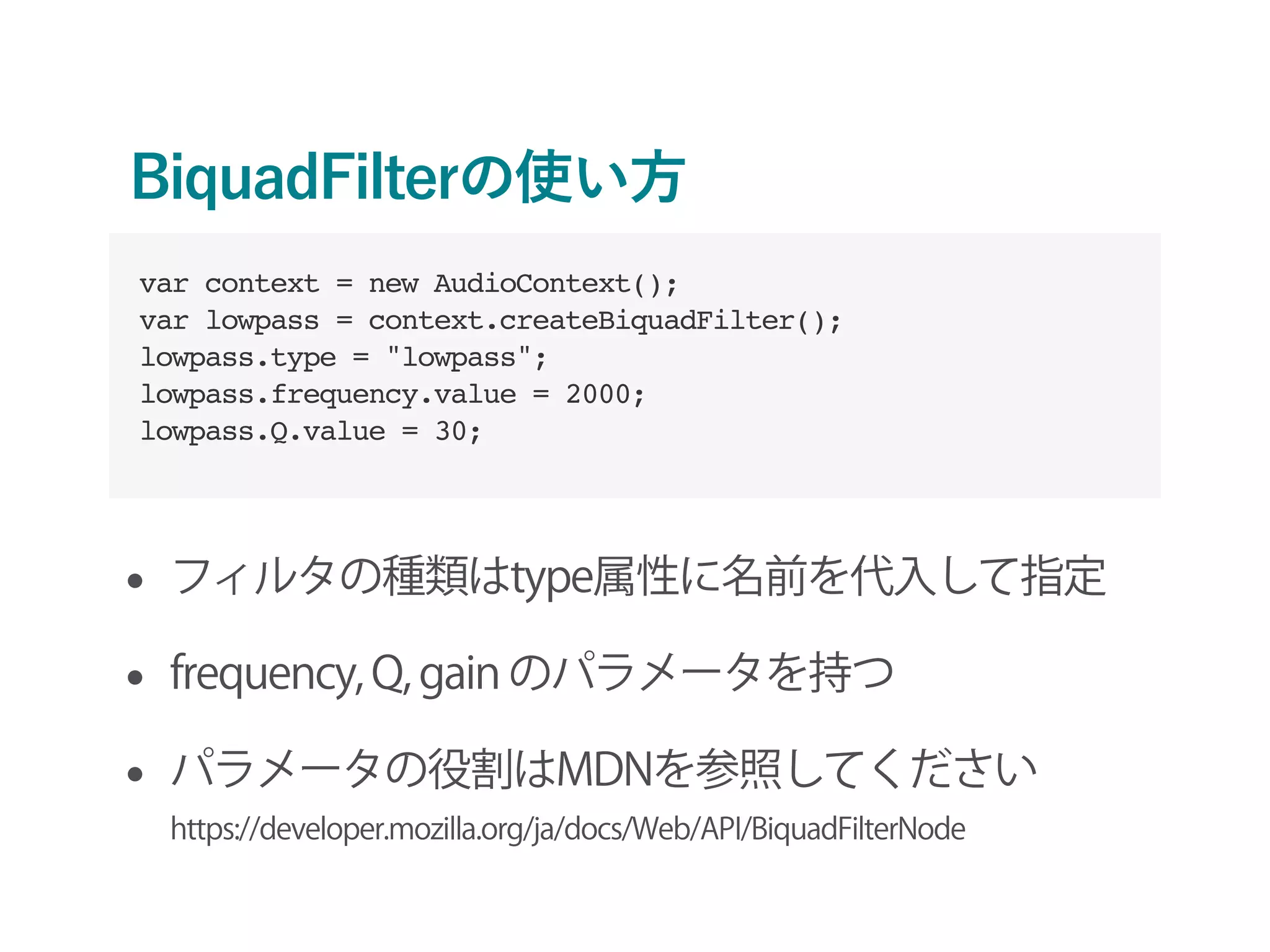

15. BiquadFilterの使い方
• フィルタの種類はtype属性に名前を代入して指定
• frequency, Q, gain のパラメータを持つ
• パラメータの役割はMDNを参照してください
https://developer.mozilla.org/ja/docs/Web/API/BiquadFilterNode
var context = new AudioContext();
var lowpass = context.createBiquadFilter();
lowpass.type = "lowpass";
lowpass.frequency.value = 2000;
lowpass.Q.value = 30;

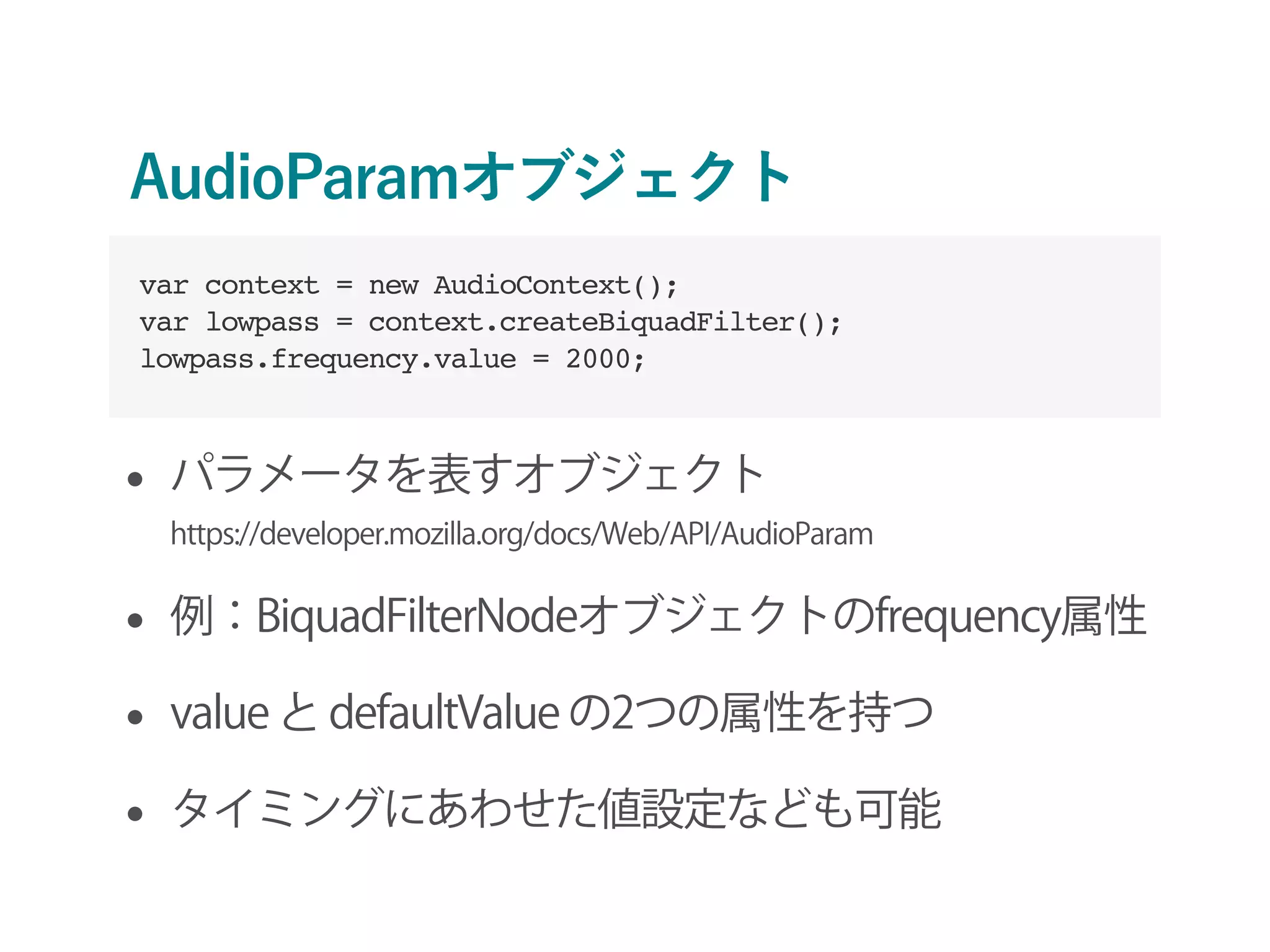

16. AudioParamオブジェクト
• パラメータを表すオブジェクト
https://developer.mozilla.org/docs/Web/API/AudioParam
• 例：BiquadFilterNodeオブジェクトのfrequency属性
• value と defaultValue の2つの属性を持つ
• タイミングにあわせた値設定なども可能
var context = new AudioContext();
var lowpass = context.createBiquadFilter();
lowpass.frequency.value = 2000;

17. フィルタ種類の変更をしたい

18. source destinationBiquadFilter

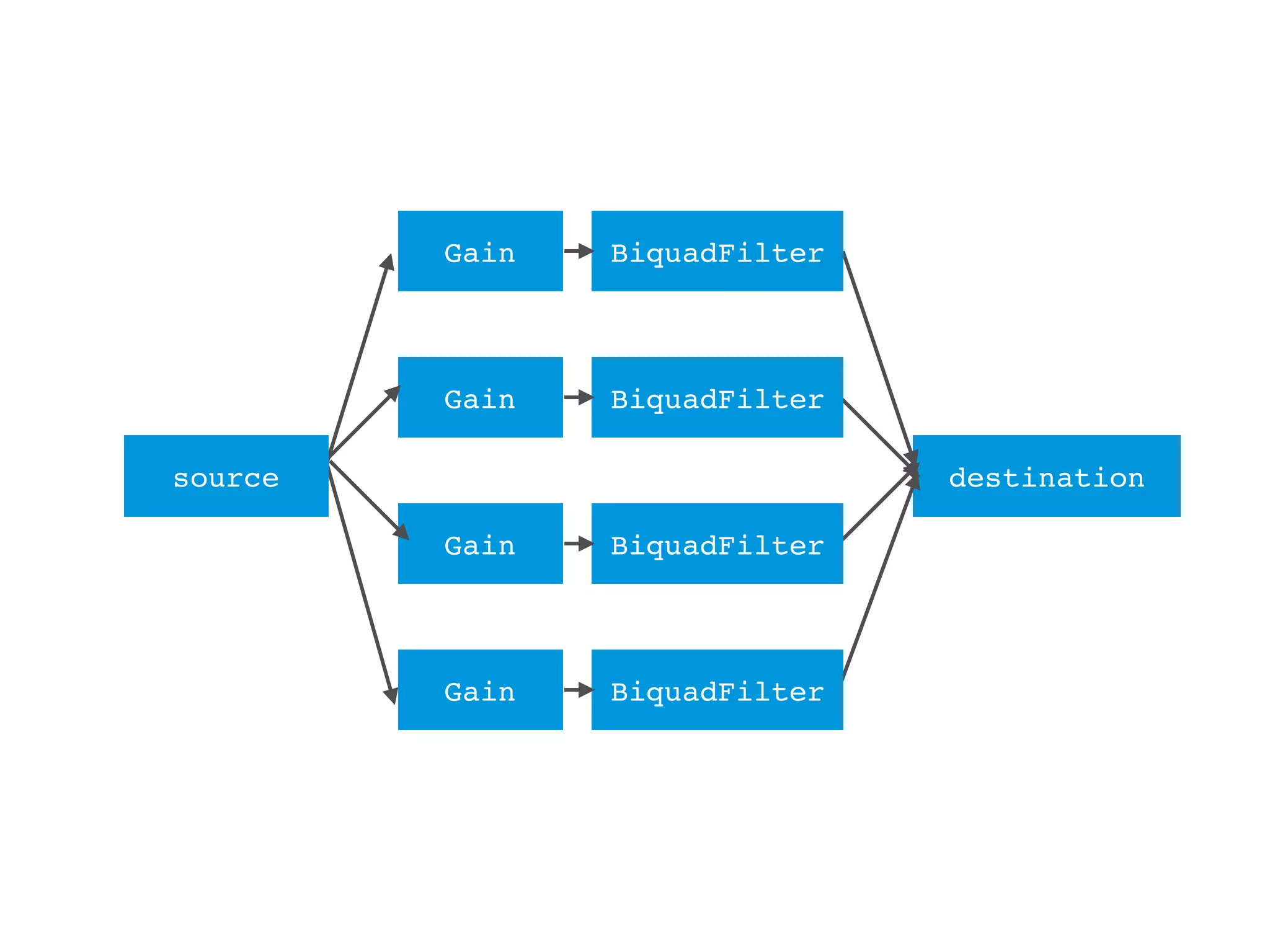

19. destination
BiquadFilterGain
BiquadFilterGain
BiquadFilterGain
BiquadFilterGain
source

20. コードを読んでみる

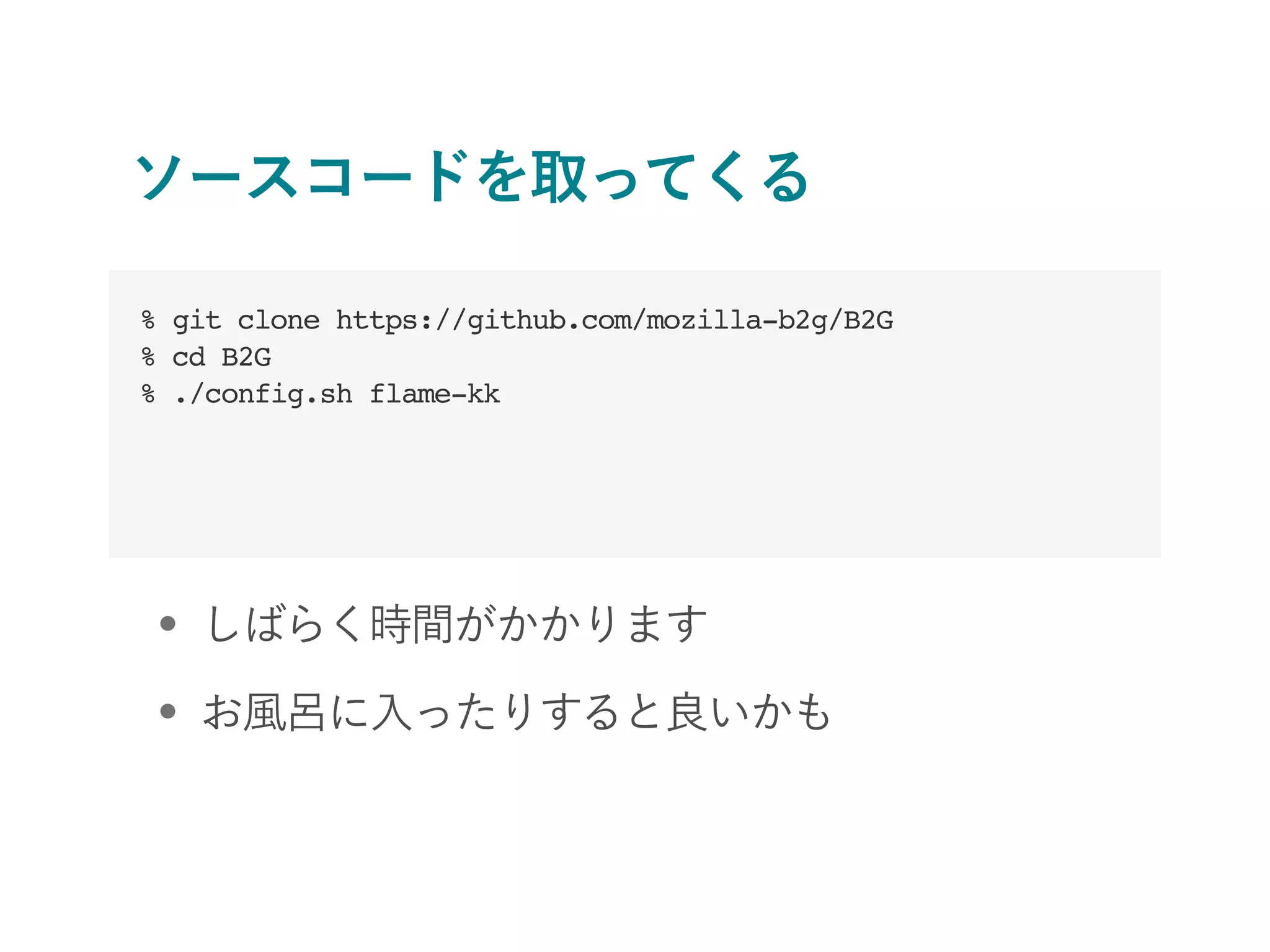

21. ソースコードを取ってくる
• しばらく時間がかかります
• お風呂に入ったりすると良いかも
% git clone https://github.com/mozilla-b2g/B2G
% cd B2G
% ./config.sh flame-kk

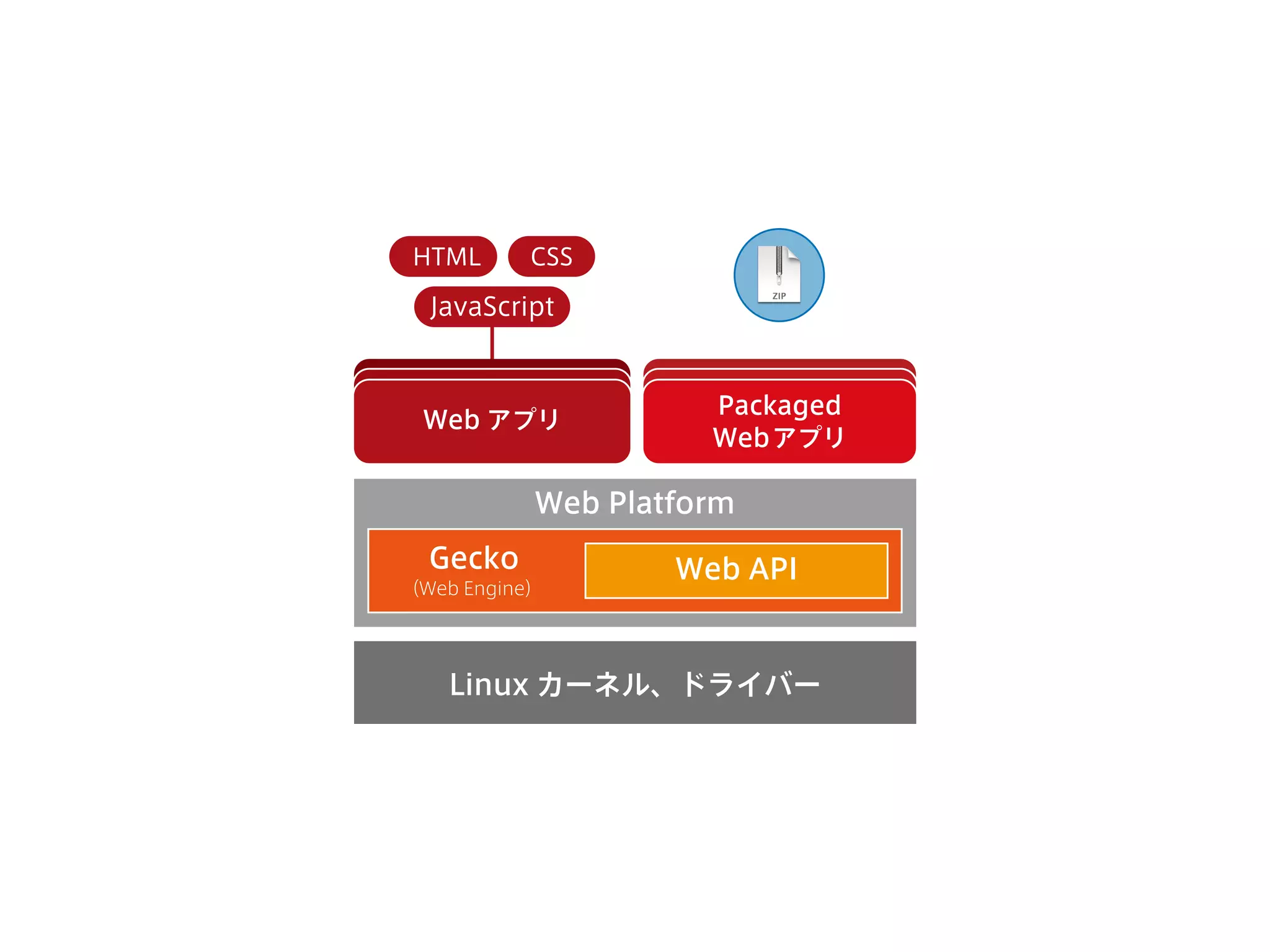

23. gecko/dom/webidl

24. gecko/dom/media/webaudio

25. BiquadFilterNode.cpp

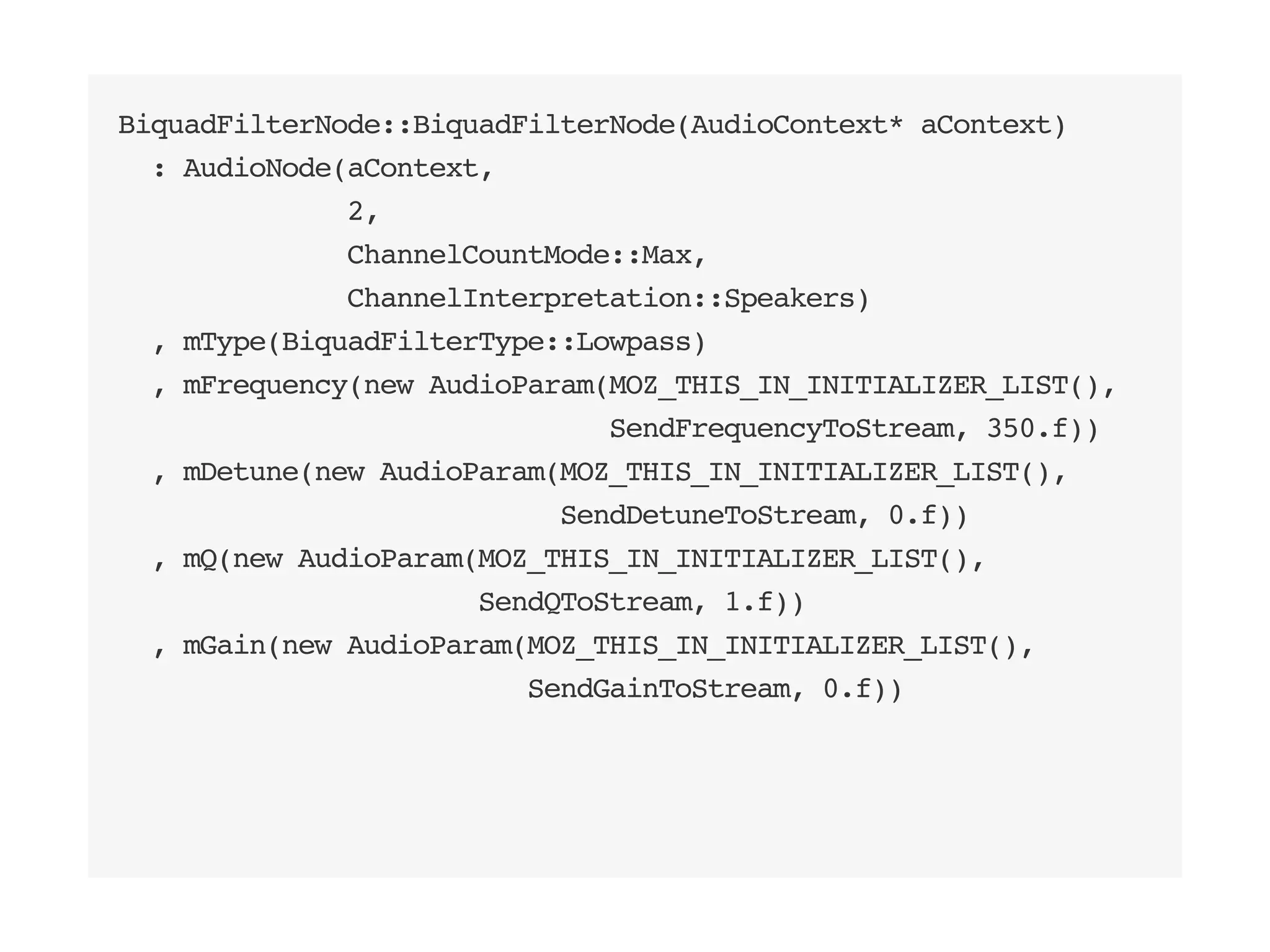

26. BiquadFilterNode::BiquadFilterNode(AudioContext* aContext)
: AudioNode(aContext,
2,
ChannelCountMode::Max,
ChannelInterpretation::Speakers)
, mType(BiquadFilterType::Lowpass)
, mFrequency(new AudioParam(MOZ_THIS_IN_INITIALIZER_LIST(),
SendFrequencyToStream, 350.f))
, mDetune(new AudioParam(MOZ_THIS_IN_INITIALIZER_LIST(),
SendDetuneToStream, 0.f))
, mQ(new AudioParam(MOZ_THIS_IN_INITIALIZER_LIST(),
SendQToStream, 1.f))
, mGain(new AudioParam(MOZ_THIS_IN_INITIALIZER_LIST(),
SendGainToStream, 0.f))

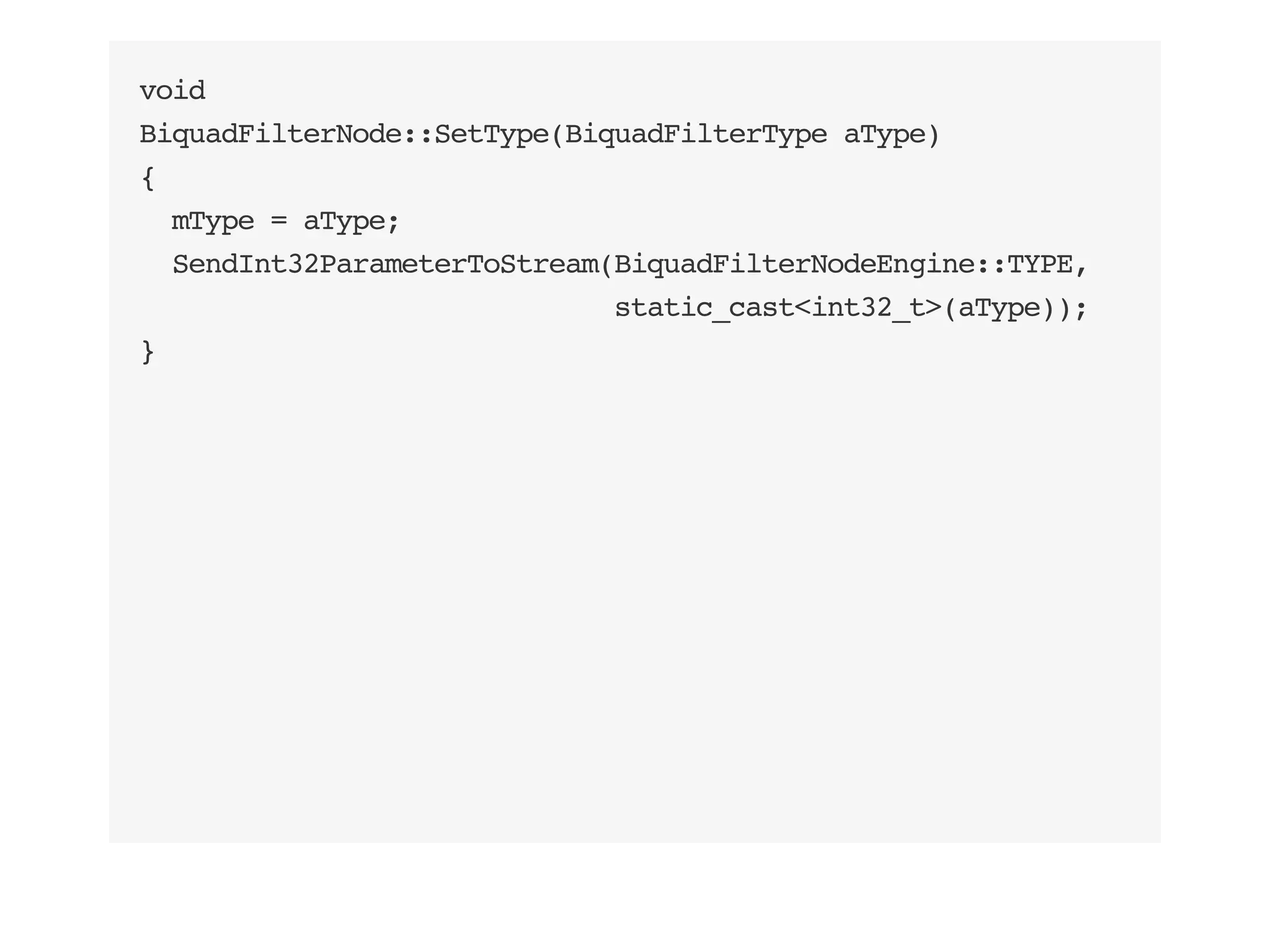

27. void
BiquadFilterNode::SetType(BiquadFilterType aType)
{
mType = aType;
SendInt32ParameterToStream(BiquadFilterNodeEngine::TYPE,
static_cast<int32_t>(aType));
}

28. AudioNode.cpp

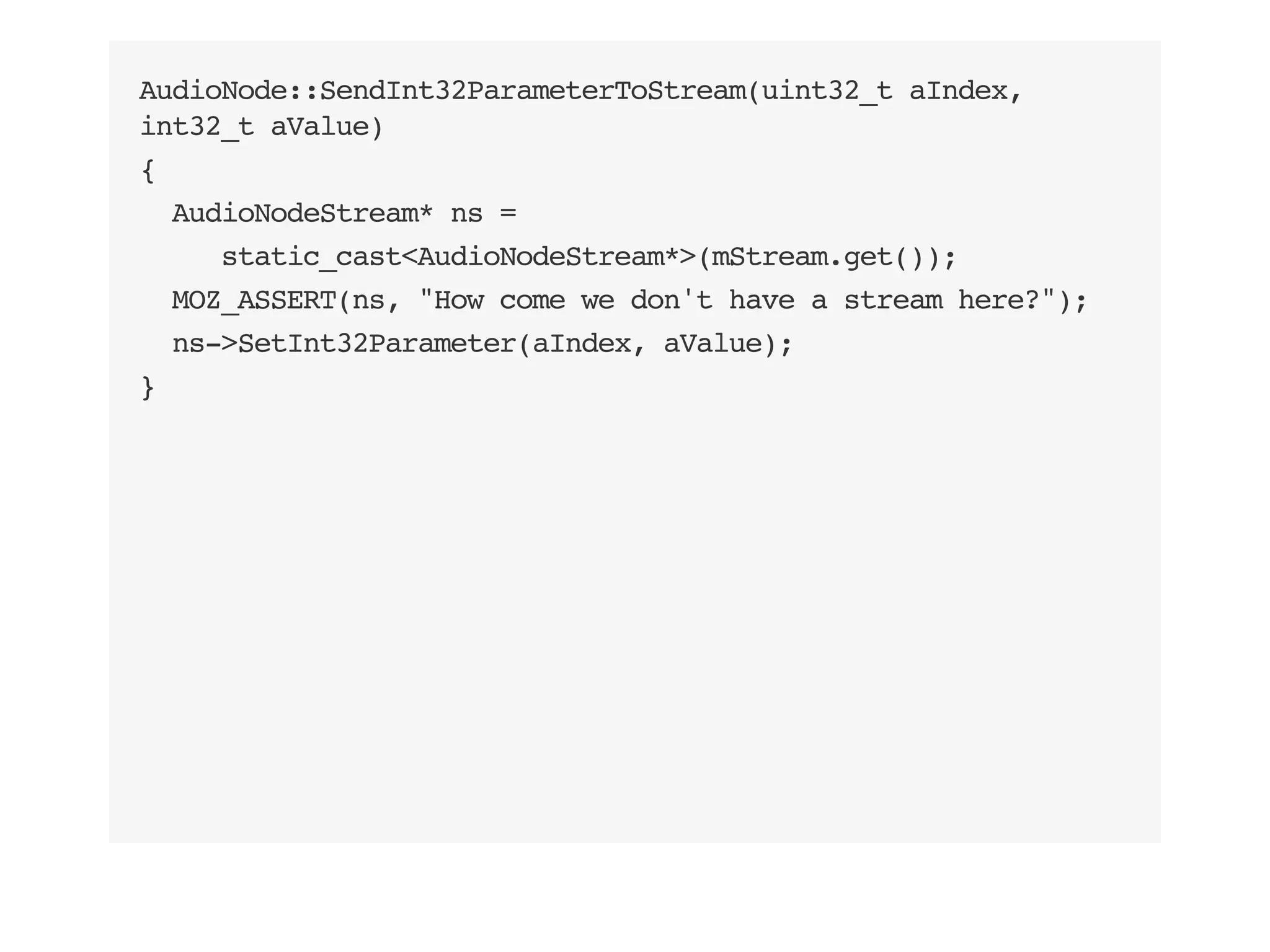

29. AudioNode::SendInt32ParameterToStream(uint32_t aIndex,
int32_t aValue)
{
AudioNodeStream* ns =
static_cast<AudioNodeStream*>(mStream.get());
MOZ_ASSERT(ns, "How come we don't have a stream here?");
ns->SetInt32Parameter(aIndex, aValue);
}

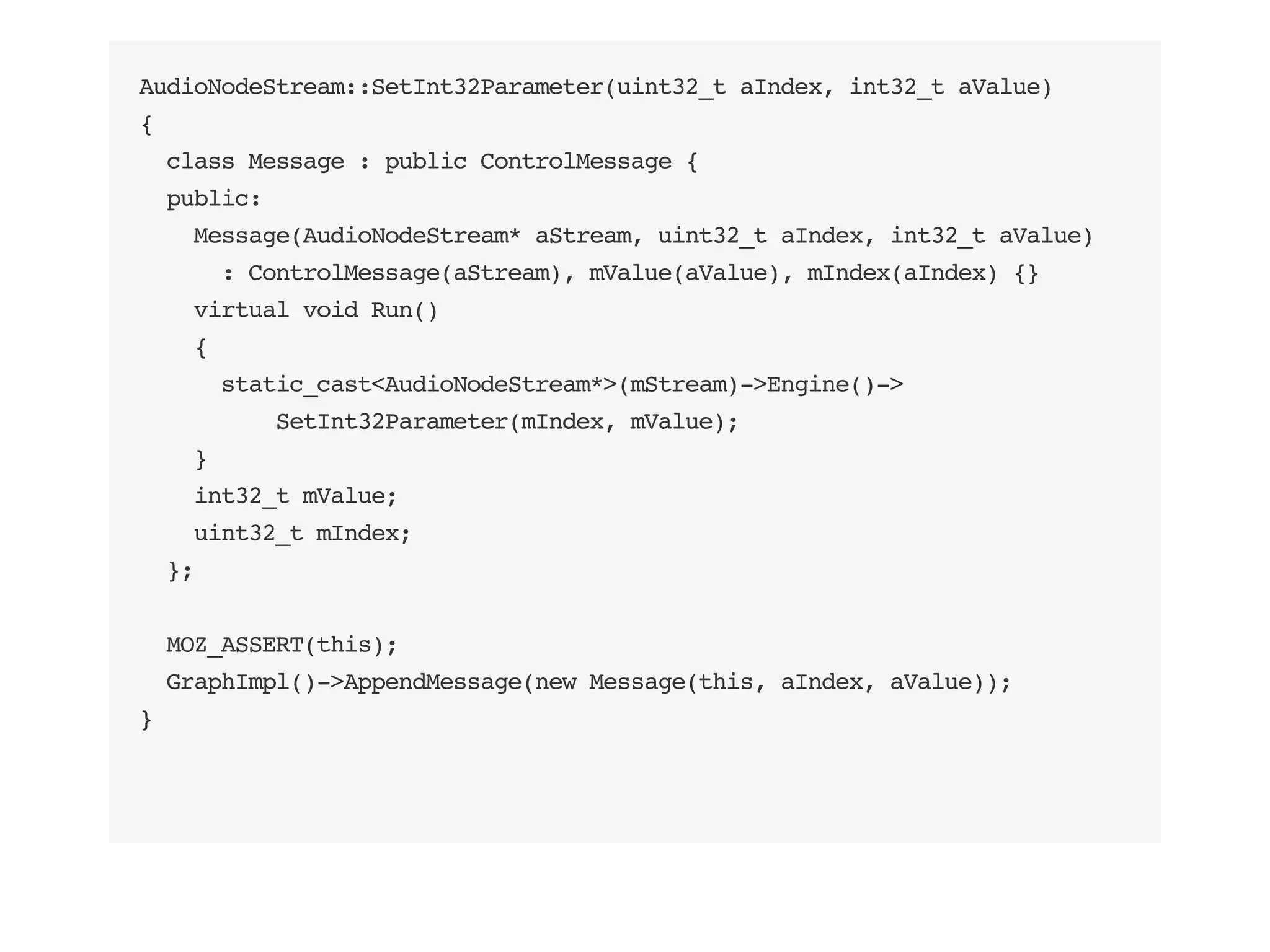

30. AudioNodeStream::SetInt32Parameter(uint32_t aIndex, int32_t aValue)
{
class Message : public ControlMessage {
public:
Message(AudioNodeStream* aStream, uint32_t aIndex, int32_t aValue)
: ControlMessage(aStream), mValue(aValue), mIndex(aIndex) {}
virtual void Run()
{
static_cast<AudioNodeStream*>(mStream)->Engine()->
SetInt32Parameter(mIndex, mValue);
}
int32_t mValue;
uint32_t mIndex;
};
MOZ_ASSERT(this);
GraphImpl()->AppendMessage(new Message(this, aIndex, aValue));
}

31. BiquadFilterNodeEngine

32. ProcessBlock

33. SetParamsOnBiquad

34. gecko/dom/media/webaudio/blink

35. Biquad.cpp

36. setNormalizedCoefficients

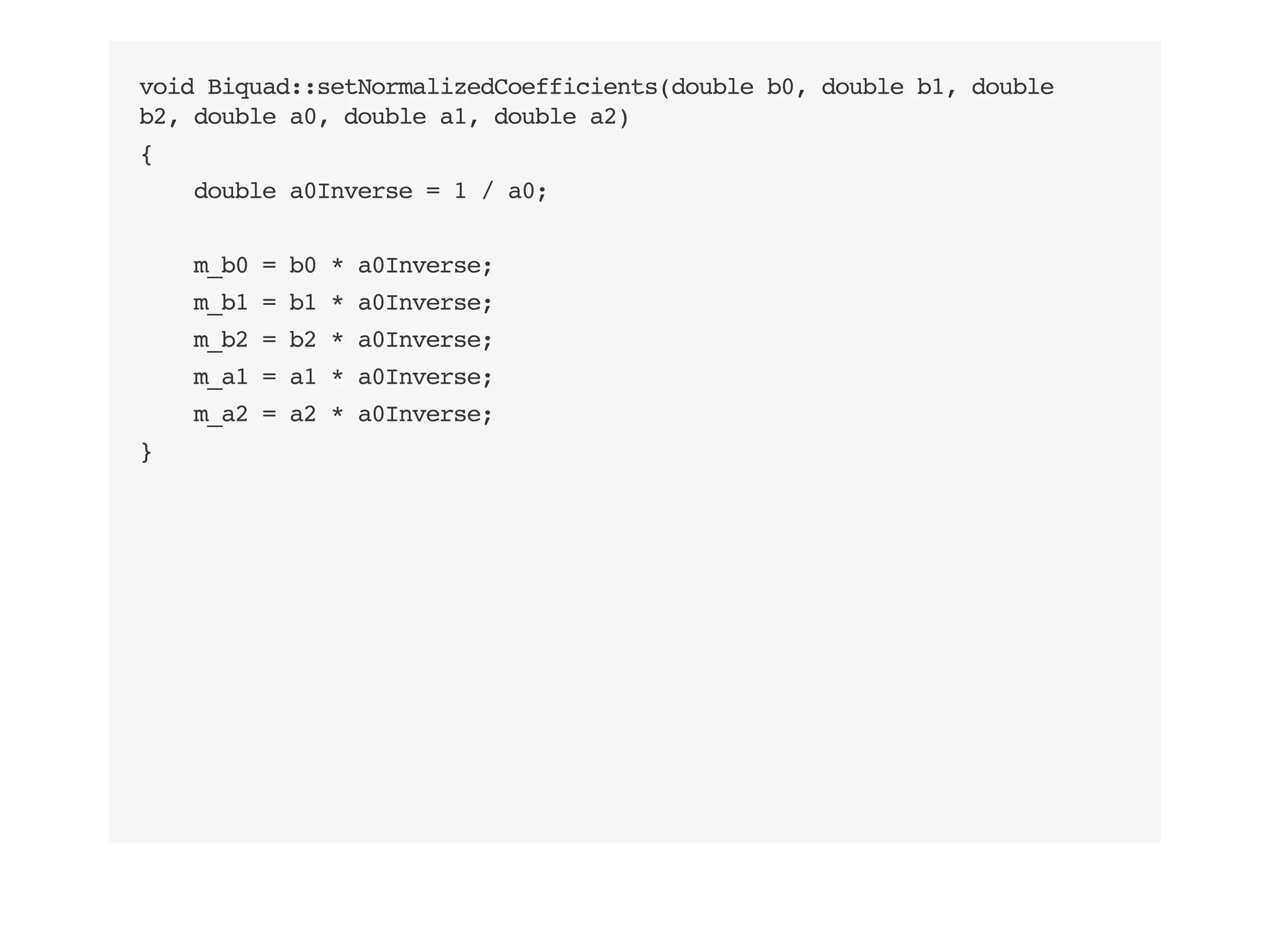

37. void Biquad::setNormalizedCoefficients(double b0, double b1, double
b2, double a0, double a1, double a2)
{
double a0Inverse = 1 / a0;
m_b0 = b0 * a0Inverse;
m_b1 = b1 * a0Inverse;
m_b2 = b2 * a0Inverse;
m_a1 = a1 * a0Inverse;
m_a2 = a2 * a0Inverse;
}

38. まとめ

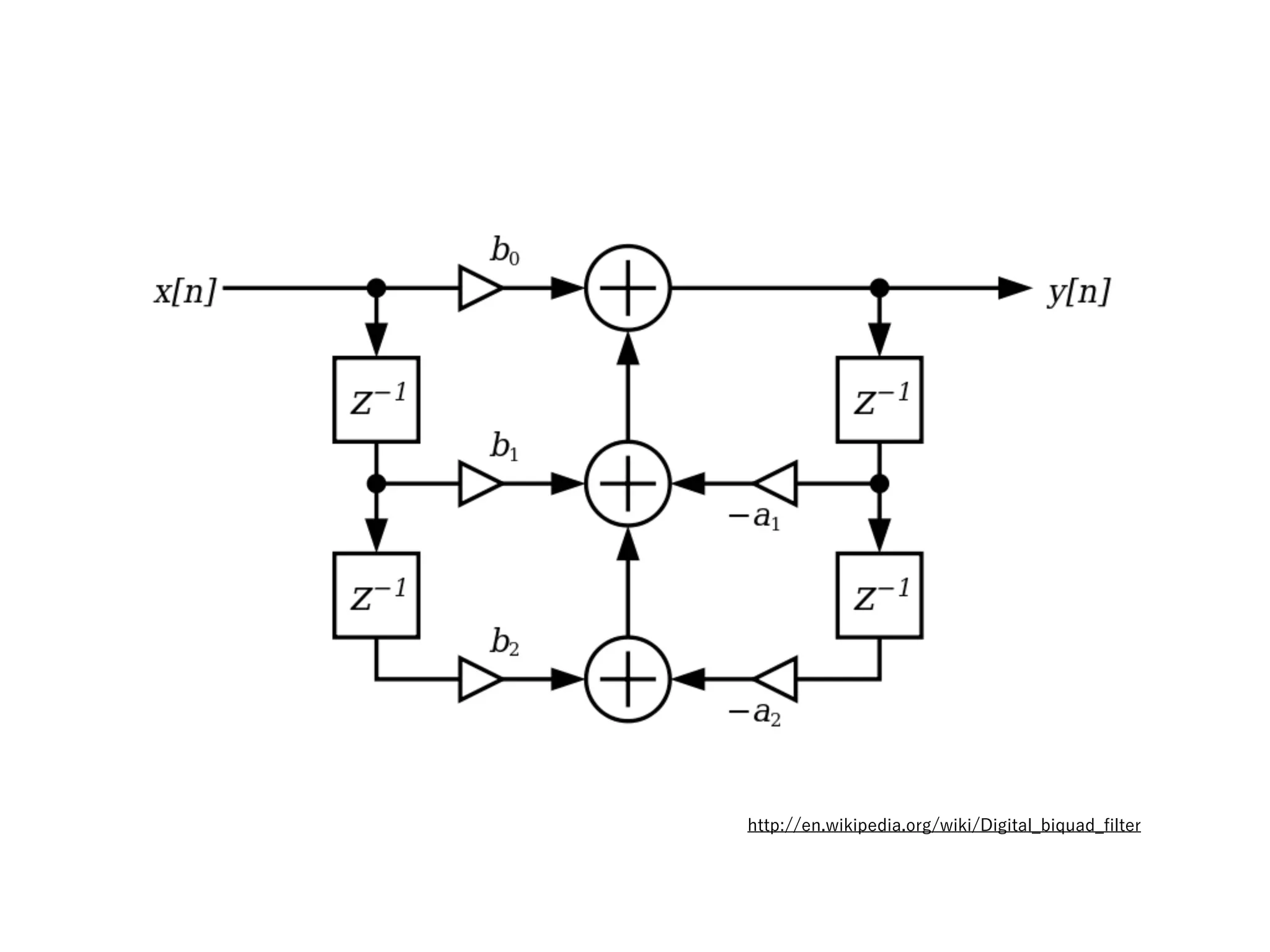

39. Digital Biquad Filter

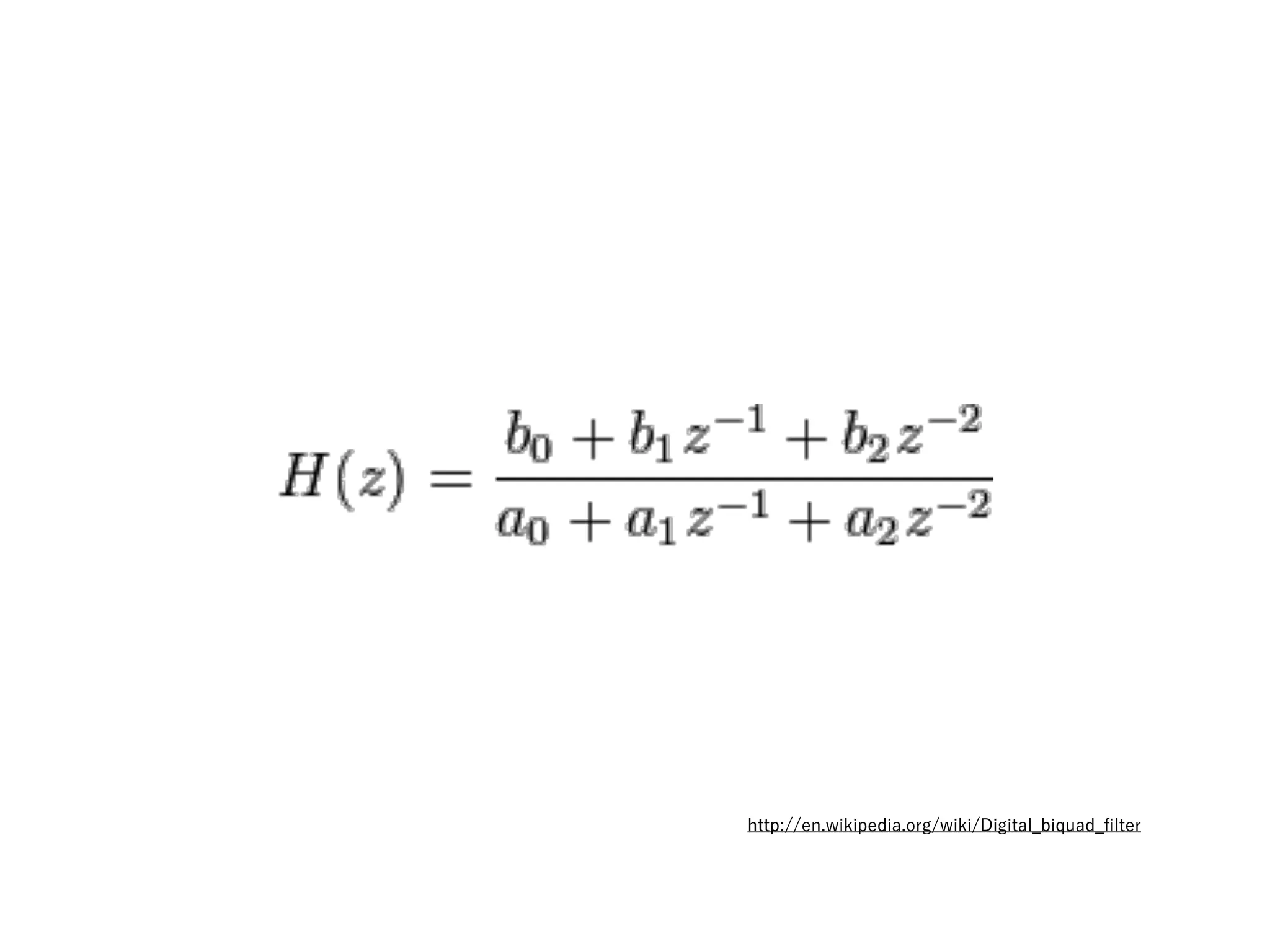

40. http://en.wikipedia.org/wiki/Digital_biquad_filter

41. http://en.wikipedia.org/wiki/Digital_biquad_filter

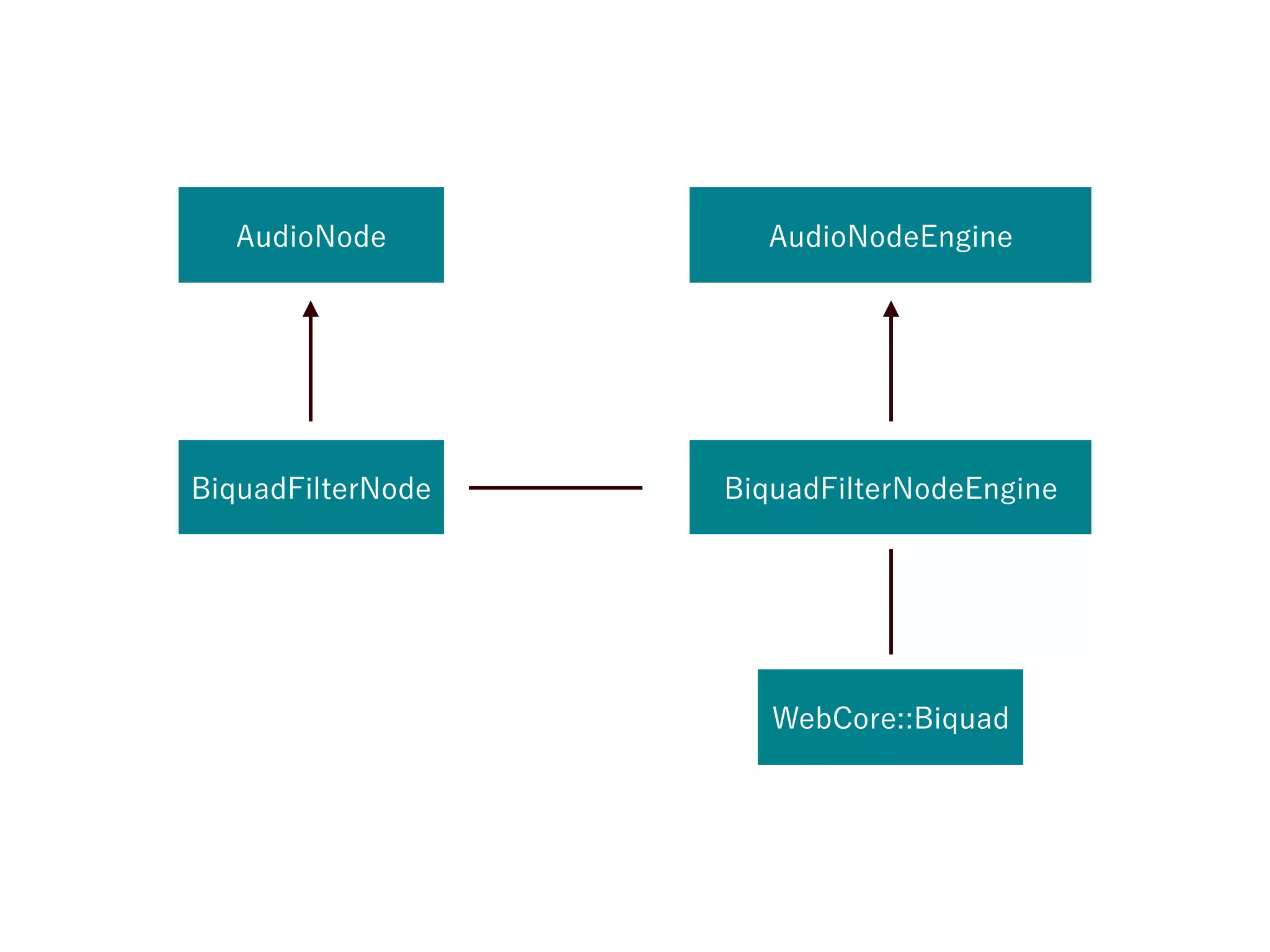

42. AudioNode
BiquadFilterNode BiquadFilterNodeEngine
WebCore::Biquad
AudioNodeEngine

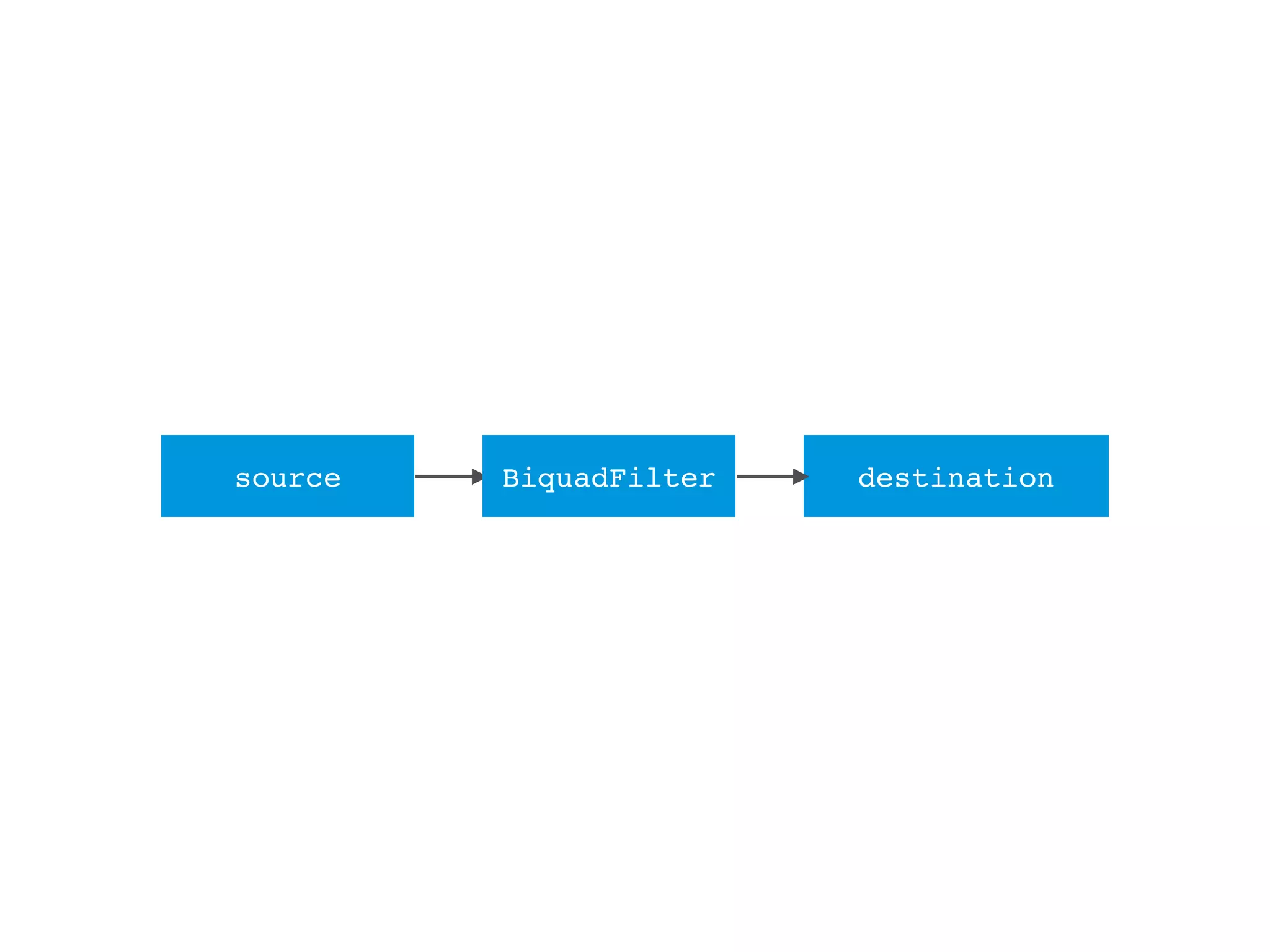

43. source destinationBiquadFilter
