ҮНДЭСНИЙ ДАТА ТӨВ 2010.12.01
- 1. ҮНДЭСНИЙ ДАТА ТӨВМонголын интернэтийн харилцан холболт
- 2. Агуулга 1-р хэсэг : MIX -ийн товч ойлголт 2-р хэсэг : Шинэчлэлтийн тоног төхөөрөмж 3-р хэсэг : Холболтын шийдэл 4-р хэсэг : Одоогийн ашиглалт 5-р хэсэг : Ач холбогдол ҮНДЭСНИЙ ДАТА ТӨВ

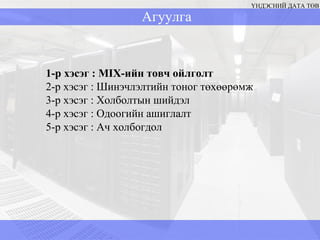

- 3. Агуулга ҮНДЭСНИЙ ДАТАТӨВ 1-р хэсэг : MIX -ийн товч ойлголт 2-р хэсэг : Шинэчлэлтийн тоног төхөөрөмж 3-р хэсэг : Холболтын шийдэл 4-р хэсэг : Одоогийн ашиглалт 5-р хэсэг : Ач холбогдол
- 4. 1-р хэсэг : MIX -ийн товч ойлголт MIX нь M ongolian I nternet E x change гэсэн үгний товчлол юм. Монголын Интернэтийн Харилцан холболтын төхөөрөмжид холбогдсоноор Монголын интернэтийн үйлчилгээ үзүүлдэг / ISP - Internet service provider / байгууллагууд мөн тэдгээрийн хэрэглэгчид монгол дотроо хурдны хязгаарлалтгүйгээр өгөгдөл солилцох юм.

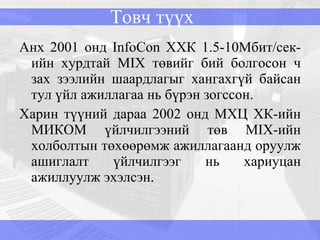

- 5. Товч түүх Анх2001 онд InfoCon ХХК 1.5-10Мбит/сек-ийн хурдтай MIX төвийг бий болгосон ч зах зээлийн шаардлагыг хангахгүй байсан тул үйл ажиллагаа нь бүрэн зогссон. Харин түүний дараа 2002 онд МХЦ ХК-ийн МИКОМ үйлчилгээний төв MIX -ийн холболтын төхөөрөмж ажиллагаанд оруулж ашиглалт үйлчилгээг нь хариуцан ажиллуулж эхэлсэн.

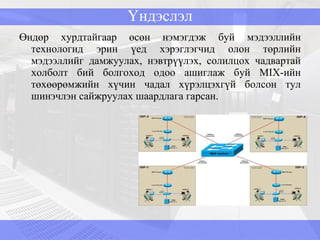

- 6. Үндэслэл Өндөр хурдтайгаарөсөн нэмэгдэж буй мэдээллийн технологид эрин үед хэрэглэгчид олон төрлийн мэдээллийг дамжуулах, нэвтрүүлэх, солилцох чадвартай холболт бий болгоход одоо ашиглаж буй MIX -ийн төхөөрөмжийн хүчин чадал хүрэлцэхгүй болсон тул шинэчлэн сайжруулах шаардлага гарсан.

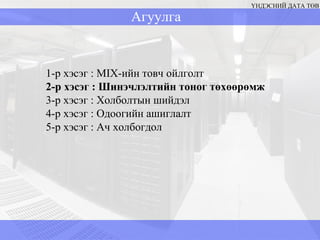

- 7. Агуулга ҮНДЭСНИЙ ДАТАТӨВ 1-р хэсэг : MIX -ийн товч ойлголт 2-р хэсэг : Шинэчлэлтийн тоног төхөөрөмж 3-р хэсэг : Холболтын шийдэл 4-р хэсэг : Одоогийн ашиглалт 5-р хэсэг : Ач холбогдол

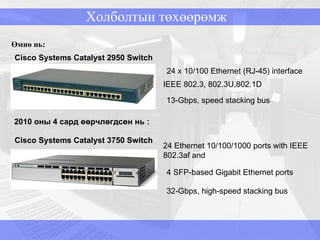

- 8. Холболтын төхөөрөмж Өмнөнь: Cisco Systems Catalyst 2950 Switch 2010 оны 4 сард өөрчлөгдсөн нь : Cisco Systems Catalyst 3750 Switch 24 Ethernet 10/100/1000 ports with IEEE 802.3af and 4 SFP-based Gigabit Ethernet ports 32-Gbps, high-speed stacking bus 24 x 10/100 Ethernet (RJ-45) interface IEEE 802.3, 802.3U,802.1D 13 -Gbps, speed stacking bus
- 9. Nexus 7010 Switch: Холболтын төхөөрөмж ҮНДЭСНИЙ ДАТА ТӨВ 256 10G Ethernet , 384 10/100/1000 Ethernet ports no service interruptions even during hardware and software upgrades front-to-back airflow and integrated cable management fabric modules for load-balanced, fault-tolerant deliver 230Gbps per slot, 500Gbps per slot Cisco NX-OS Software Release Одоо: Supervisor module Fabric module I/O 10G Ethernet module I/O 1G Ethernet XL module I/O 1G Ethernet module

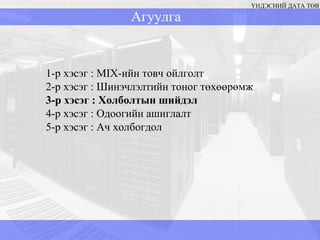

- 10. Агуулга ҮНДЭСНИЙ ДАТАТӨВ 1-р хэсэг : MIX -ийн товч ойлголт 2-р хэсэг : Шинэчлэлтийн тоног төхөөрөмж 3-р хэсэг : Холболтын шийдэл 4-р хэсэг : Одоогийн ашиглалт 5-р хэсэг : Ач холбогдол

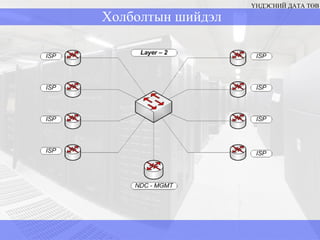

- 11. Холболтын шийдэл ҮНДЭСНИЙДАТА ТӨВ

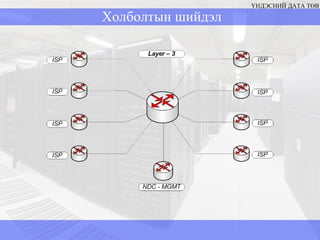

- 12. Холболтын шийдэл ҮНДЭСНИЙДАТА ТӨВ

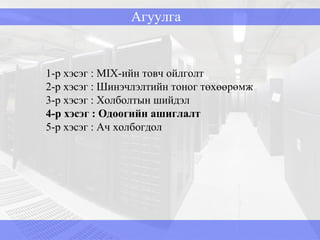

- 13. 1-р хэсэг : MIX -ийн товч ойлголт 2-р хэсэг : Шинэчлэлтийн тоног төхөөрөмж 3-р хэсэг : Холболтын шийдэл 4-р хэсэг : Одоогийн ашиглалт 5-р хэсэг : Ач холбогдол Агуулга

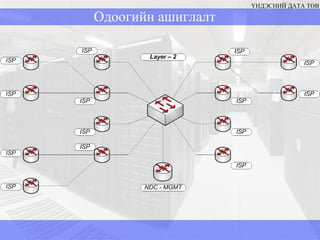

- 14. ҮНДЭСНИЙ ДАТА ТӨВОдоогийн ашиглалт

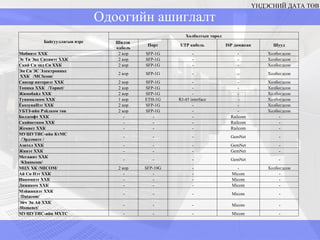

- 15. ҮНДЭСНИЙ ДАТА ТӨВОдоогийн ашиглалт Байгууллагын нэрс Холболтын төрөл Шилэн кабель Порт UTP кабель ISP дамжсан Шууд Мобинэт ХХК 2 кор SFP-1G - - Холбогдсон Эс Ти Экс Ситинэт ХХК 2 кор SFP-1G - - Холбогдсон Скай Си энд Си ХХК 2 кор SFP-1G - - Холбогдсон Эм Си ЭС Электроникс ХХК /MCScom/ 2 кор SFP-1G - - Холбогдсон Сансар интернэт ХХК 2 кор SFP-1G - - Холбогдсон Топика ХХК / Topnet/ 2 кор SFP-1G - - Холбогдсон Жимобайл ХХК 2 кор SFP-1G - - Холбогдсон Тунамалком ХХК 1 кор ETH-1G RJ-45 interface - Холбогдсон ЁкозунаНэт ХХК 2 кор SFP-1G - - Холбогдсон УБТЗ-ийн Рэйлком төв 2 кор SFP-1G - - Холбогдсон Болдсофт ХХК - - - Railcom - Скайнетком ХХК - - - Railcom - Жемнет ХХК - - - Railcom - МУШУТИС-ийн КтМС /Эрдэмнэт / - - - GemNet - Азител ХХК - - - GemNet - Жинэт ХХК - - - GemNet - Мегажит ХХК / Khanscom/ - - - GemNet - МЦХ ХК / MICOM/ 2 кор SFP-10G - - Холбогдсон Ай Си Нэт ХХК - - - Micom - Инкомнэт ХХК - - - Micom - Дижиком ХХК - - - Micom - Мэйжикнэт ХХК / Datacom/ - - - Micom - Эйч Эн Ай ХХК / Homenet/ - - - Micom - МУШУТИС-ийн МХТС - - - Micom -

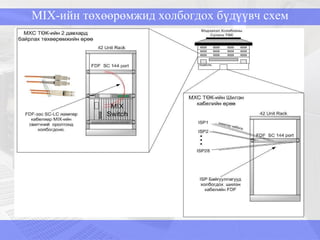

- 16. MIX -ийн төхөөрөмжидхолбогдох бүдүүвч схем

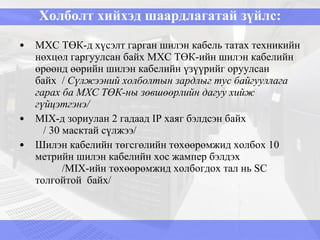

- 17. Холболт хийхэд шаардлагатайзүйлс: МХС ТӨК-д хүсэлт гарган шилэн кабель татах техникийн нөхцөл гаргуулсан байх МХС ТӨК-ийн шилэн кабелийн өрөөнд өөрийн шилэн кабелийн үзүүрийг оруулсан байх / Сүлжээний холболтын зардлыг тус байгууллага гарах ба МХС ТӨК-ны зөвшөөрлийн дагуу хийж гүйцэтгэнэ/ MIX -д зориулан 2 гадаад IP хаяг бэлдсэн байх / 30 масктай сүлжээ/ Шилэн кабелийн төгсгөлийн төхөөрөмжид холбох 10 метрийн шилэн кабелийн хос жампер бэлдэх / MIX-ийн төхөөрөмжид холбогдох тал нь SC толгойтой байх/

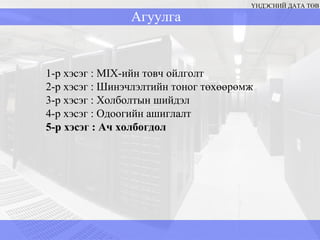

- 18. Агуулга ҮНДЭСНИЙ ДАТАТӨВ 1-р хэсэг : MIX -ийн товч ойлголт 2-р хэсэг : Шинэчлэлтийн тоног төхөөрөмж 3-р хэсэг : Холболтын шийдэл 4-р хэсэг : Одоогийн ашиглалт 5-р хэсэг : Ач холбогдол

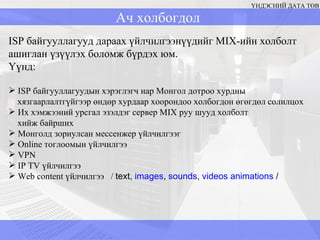

- 19. ҮНДЭСНИЙ ДАТА ТӨВISP байгууллагууд дараах үйлчилгээнүүдийг MIX -ийн холболт ашиглан үзүүлэх боломж бүрдэх юм. Үүнд: ISP байгууллагуудын хэрэглэгч нар Монгол дотроо хурдны хязгаарлалтгүйгээр өндөр хурдаар хоорондоо холбогдон өгөгдөл солилцох Их хэмжээний урсгал эзэлдэг сервер MIX руу шууд холболт хийж байрших Монголд зориулсан мессенжер үйлчилгээг Online тоглоомын үйлчилгээ VPN IP TV үйлчилгээ Web content үйлчилгээ / text, images , sounds , videos animations / Ач холбогдол

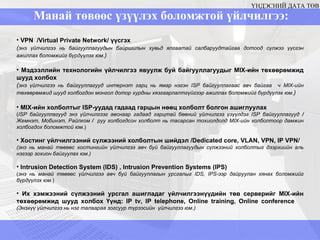

- 20. Манай төвөөс үзүүлэхболомжтой үйлчилгээ: ҮНДЭСНИЙ ДАТА ТӨВ VPN / Virtual Private Network/ үүсгэх ( энэ үйлчилгээ нь байгууллагуудын байршилын хувьд ялгаатай салбаруудтайгаа дотоод сүлжээ үүсгэн ажиллах боломжийг бүрдүүлэх юм. ) Мэдээллийн технологийн үйлчилгээ явуулж буй байгууллагуудыг MIX -ийн төхөөрөмжид шууд холбох ( энэ үйлчилгээ нь байгууллагууд интернэт гарц нь ямар нэгэн ISP байгууллагаас авч байгаа ч MIX -ийн төхөөрөмжид шууд холбогдон монгол дотор хурдны хязгаарлалтгүйгээр ажиллах боломжийг бүрдүүлэх юм. ) MIX-ийн холболтыг ISP- уудад гадаад гарцын нөөц холболт болгон ашиглуулах ( ISP байгууллагууд энэ үйлчилгээг авснаар гадаад гарцтай бөөний үйлчилгээ үзүүлдэг ISP байгууллагууд / Жемнэт, Мобинэт, Райлком / руу холбогдсон холболт нь тасарсан тохиолдолд MIX-ийн холболтоор дамжин холбогдох боломжтой юм. ) Хостинг үйлчилгээний сүлжээний холболтын шийдэл / Dedicated core, VLAN, VPN, IP VPN/ ( энэ нь манай төвөөс хостингийн үйлчилгээ авч буй байгууллагуудын сүлжээний холболтыг дээрхиийн аль нэгээр зохион байгуулах юм. ) Intrusion Detection System (IDS) , Intrusion Prevention Systems (IPS) ( энэ нь манай төвөөс үйлчилгээ авч буй байгууллагын урсгалыг IDS, IPS -ээр дайруулан хянах боломжийг бүрдүүлэх юм. ) Их хэмжээний сүлжээний урсгал ашигладаг үйлчилгээнүүдийн төв серверийг MIX -ийн төхөөрөмжид шууд холбох Үүнд: IP tv, IP telephone, Online training, Online conference ( Энэхүү үйлчилгээ нь нэг талаараа зогсуур түрээсийн үйлчилгээ юм. )
- 21. Анхаарал тавьсанд баярлалааҮНДЭСНИЙ ДАТА ТӨВ
Editor's Notes
- #10 Энэхүү свитч нь ялангуяа холболтын свитчүүдээс анхны data center -ийн ангилалд шаардагдах 15 Tbps хурдыг хувиарлах чадамжтайгаар загварчлагдаж чадсан нь юм. Одоогийн 10 Gbps хурдтай ethernet- ийг дэмжихээс гадна дараагийн дэвшилтэд технологи болох 40Gbps, 100Gbps –ын хурдтай мэдээлэл дамжуулах ethernet порттой модулийг дэмжих боломжтой юм. 10 G 2 56 ширхэг портыг дэмжих эсвэл 1 G 384 ширхэг портыг чадвартай. Хосолсон бодит супервизор суух боломжтой бөгөөд үүний онцлог нь service- ийн зогсолтгүй үргэлжлэх хугацаанд шинэчлэлт хийх боломжтой болгосон нь юм. Хамгийн дээд хэмжээгээр буюу 230 Gbps ачаалал тэнцвэржүүлэх, алдагдалгүйгээр дамжуулахаар боломжтой болгосон. Мөн дараагийн дэвшилт болох 500 Gbps- ийг дамжуулахаар загварчлагдсан. Мэдээлэл илгээх чадвар нь хамгийн дээд хурд нь 4.1 Tbps Тэжээлийн үүсгүүр нь үндсэн 3 эх үүсвэртэй холбогдох боломжтой блок бүр хос гаралттай. Дундаж гэмжтэл гарах хугацаа нь 364652 цаг буюу 30 жил MTBF Супервизор нь 4giga RAM, Dual core Intel(R) Xeon(R) CPU , 2G boot flash, external compactflash 8G өөр дээр нь CMP MGMT порттой бөгөөд энэ нь алсаас уридлагыг хийх эвдрэл гэмтэл засах боломжтой юм. Power-On Self-Test (POST) and Cisco Generic Online Diagnostics (GOLD) ажиллаж байх үед тестлэх боломжтой
- #12 Бид хуучин байдлаар хуучин сүлжээний холболт хэрхэн хийгддэг байсан мөн үндсэн тохиргооны хувьд ч адилхан тохируулагдан MCS- ийн бодит хаяг ашиглан харилцан холболтын үйлчилгээг явуулж байна. Энд харилцан холболт хийх технологийн шийдэл нь layer 2 түвшний буюу Vlan үүсгэн бүх ISP – нууд дээр static route зааж өгсөн байгаа. Бид одоогийн нөхцөл байдлаа ашиглан Layer-2 түвшний тохиргоор нь Монголд албан ёсоор үйлчилгээгээ явуулж байгаа гадаад IP хаягын бүртгэлтэй бүх ISP байгууллагуудыг өөрсдийнх нь бодит хаягаар шууд холболт хийлгэж ажиллахаар төлөвлөж байна.
- #13 Дараагийн шийдэл Layer-3 түвшинд ажиллуулах
- #21 ТОВЧ ТАЙЛБАР: VPN / Virtual Private Network/ үүсгэх энэ үйлчилгээ нь байгууллагуудын байршилын хувьд ялгаатай салбаруудтайгаа дотоод сүлжээ үүсгэн ажиллах боломжийг бүрдүүлэх юм. Мэдээллийн технологийн үйлчилгээ явуулж буй байгууллагуудыг MIX -ийн төхөөрөмжид шууд холбох энэ үйлчилгээ нь байгууллагууд интернэт гарц нь ямар нэгэн ISP байгууллагаас авч байгаа ч MIX -ийн төхөөрөмжид шууд холбогдон монгол дотор хурдны хязгаарлалтгүйгээр ажиллах боломжийг бүрдүүлэх юм. MIX-ийн холболтыг ISP- уудад гадаад гарцын нөөц холболт болгон ашиглуулах ISP байгууллагууд энэ үйлчилгээг авснаар гадаад гарцтай бөөний үйлчилгээ үзүүлдэг ISP байгууллагууд / Жемнэт, Мобинэт, Райлком / руу холбогдсон холболт нь тасарсан тохиолдолд MIX-ийн холболтоор дамжин холбогдох боломжтой юм. Хостинг үйлчилгээний сүлжээний холболтын шийдэл / Dedicated core, VLAN, VPN, IP VPN/ энэ нь манай төвөөс хостингийн үйлчилгээ авч буй байгууллагуудын сүлжээний холболтыг доорхиийн аль нэгээр зохион байгуулах юм. Үүнд шууд кориор холбогдох, шилэн кабелийн холболтын үйлчилгээ үзүүлдэг байгууллагуудаар дамжин VLAN -аар холбогдох, тухайн байгууллага интернэтийн үйлчилгээ авч буй ISP байгууллагын MIX -ийн холболтыг ашиглан VPN үүсгэн холбогдох, тухайн байгууллага интернэтийн үйлчилгээ авч буй ISP байгууллагын MIX -ийн холболтыг ашиглан IP VPN үүсгэн холбогдох юм. Intrusion Detection System (IDS) , Intrusion Prevention Systems (IPS) энэ нь манай төвөөс үйлчилгээ авч буй байгууллагын урсгалыг IDS, IPS -ээр дайруулан хянах боломжийг бүрдүүлэх юм. Их хэмжээний сүлжээний урсгал ашигладаг үйлчилгээнүүдийн төв серверийг MIX -ийн төхөөрөмжид шууд холбох Үүнд: IP tv, IP telephone, Online training, Online conference гэх мэт үйлчилгээнүүд орно. Энэхүү үйлчилгээ нь нэг талаараа зогсуур түрээсийн үйлчилгээ юм. MIX -ИЙН ТӨХӨӨРӨМЖ: 10/100/1000 Mbps-ийн хурдтай зэс оролт ба 1000/10000 Mbps-ийн хурдтай шилэн кабелийн оролт бүхий өндөр хурдаар боловсруулалт хийж өгөгдөл солилцох холболтын төхөөрөмж, удирдлагын роутер, урсгалын ачаалал хянах сервер, GPS цагийн сервер болон нэмэлт үйлчилээ үзүүлэх серверүүд суурилагдсан.
