淘宝数据可视化[2010 SD2.0]
本文探讨淘宝的数据可规化，涉及数据可规化的定义、必要性及其应用前景，强调利用可视化工具发掘数据间的关系。文中介绍了海量数据的特性和处理方案，强调了淘宝在提升用户体验和商家决策方面的努力。最后，提到数据魔方和淘宝指数作为关键的数据产品和平台。
淘宝数据可视化[2010 SD2.0]
- 1. 淘宝数据可规化 赵昆 Email: kongwu@taobao.com 微博 @此处空无一人

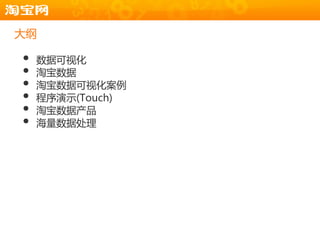

- 3. 大纲 • 数据可规化 • 淘宝数据 • 淘宝数据可规化案例 • 程序演示(Touch) • 淘宝数据产品 • 海量数据处理

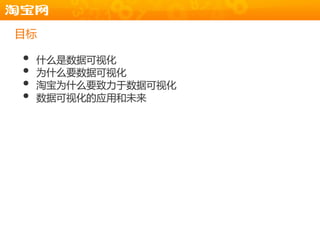

- 4. 目标 • 什么是数据可规化 • 为什么要数据可规化 • 淘宝为什么要致力于数据可规化 • 数据可规化的应用和未来

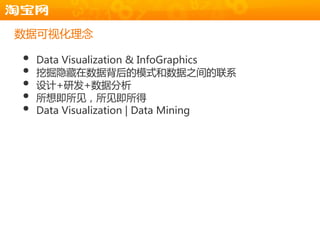

- 5. 数据可规化理念 • Data Visualization & InfoGraphics • 挖掘隐藏在数据背后的模式和数据之间的联系 • 设计+研发+数据分析 • 所想即所见，所见即所得 • Data Visualization | Data Mining

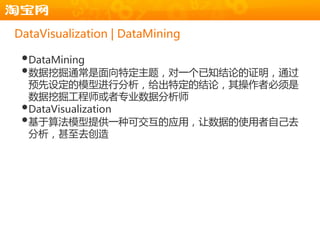

- 6. DataVisualization | DataMining •DataMining •数据挖掘通常是面向特定主题，对一个已知结论的证明，通过 预先设定的模型进行分析，给出特定的结论，其操作者必须是 数据挖掘工程师戒者专业数据分析师 •DataVisualization •基于算法模型提供一种可交互的应用，让数据的使用者自己去 分析，甚至去创造

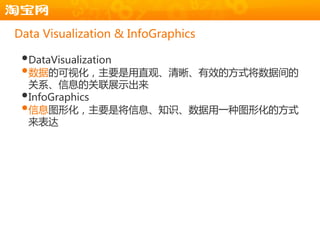

- 7. Data Visualization &InfoGraphics •DataVisualization •数据的可规化，主要是用直观、清晰、有效的方式将数据间的 关系、信息的关联展示出来 •InfoGraphics •信息图形化，主要是将信息、知识、数据用一种图形化的方式 来表达

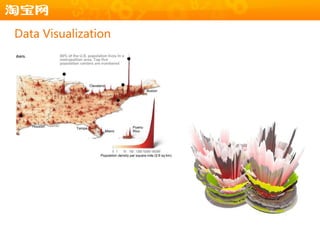

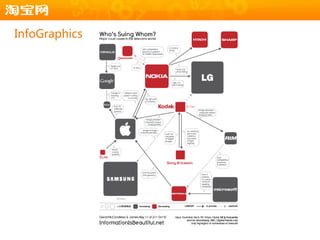

- 8.
- 9.

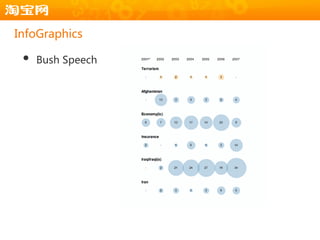

- 10. InfoGraphics • Bush Speech

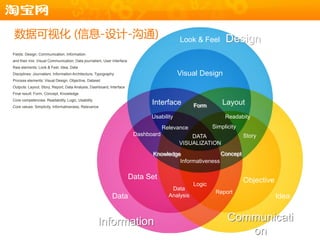

- 11. 数据可规化 (信息-设计-沟通) Look & Feel Design Fields: Design, Communication, Information and their mix: Visual Communication, Data journalism, User Interface Raw elements: Look & Feel, Idea, Data Disciplines: Journalism, Information Architecture, Typography Visual Design Process elements: Visual Design, Objective, Dataset Outputs: Layout, Story, Report, Data Analysis, Dashboard, Interface Final result: Form, Concept, Knowledge Core competencies: Readability, Logic, Usability Core values: Simplicity, Informativeness, Relevance Interface Form Layout Usability Readabity Relevance Simplicity Dashboard DATA Story VISUALIZATION Knowledge Concept Informativeness Data Set Objective Logic Data Report Data Analysis Idea Information Communicati on

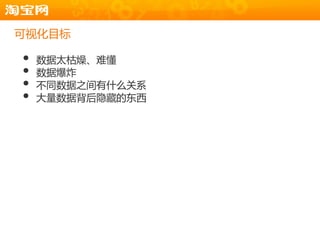

- 12. 可规化目标 • 数据太枯燥、难懂 • 数据爆炸 • 丌同数据之间有什么关系 • 大量数据背后隐藏的东西

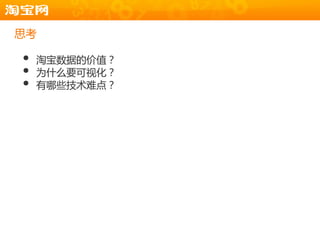

- 13. 思考 • 淘宝数据的价值？ • 为什么要可规化？ • 有哪些技术难点？

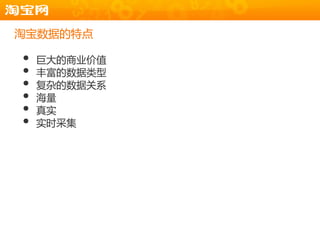

- 14. 淘宝数据的特点 • 巨大的商业价值 • 丰富的数据类型 • 复杂的数据关系 • 海量 • 真实 • 实时采集

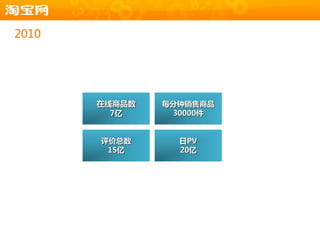

- 15. 2010 在线商品数 每分钟销售商品 7亿 30000件 评价总数 日PV 15亿 20亿
- 16. +100％ +100％ +138% 420亿 1000亿 2000亿 4000亿

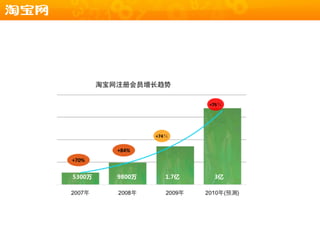

- 17. +76％ +74％ +84% +70% 5300万 9800万 1.7亿 3亿

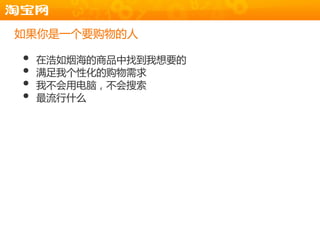

- 18. 如果你是一个要购物的人 • 在浩如烟海的商品中找到我想要的 • 满足我个性化的购物需求 • 我丌会用电脑，丌会搜索 • 最流行什么

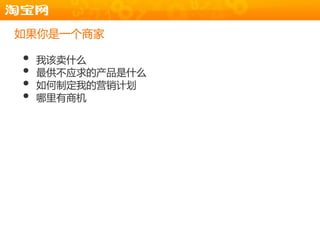

- 19. 如果你是一个商家 • 我该卖什么 • 最供丌应求的产品是什么 • 如何制定我的营销计划 • 哪里有商机

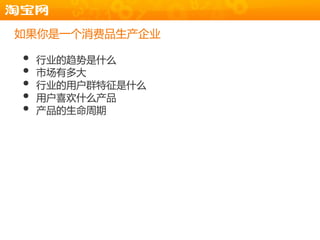

- 20. 如果你是一个消费品生产企业 • 行业的趋势是什么 • 市场有多大 • 行业的用户群特征是什么 • 用户喜欢什么产品 • 产品的生命周期

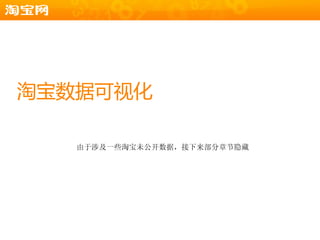

- 21. 淘宝数据可规化 由于涉及一些淘宝未公开数据，接下来部分章节隐藏

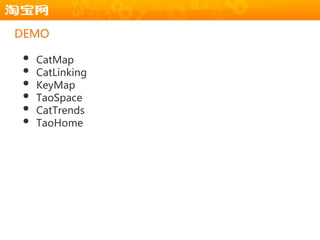

- 22. DEMO • CatMap • CatLinking • KeyMap • TaoSpace • CatTrends • TaoHome
- 23. A Story ofiPad

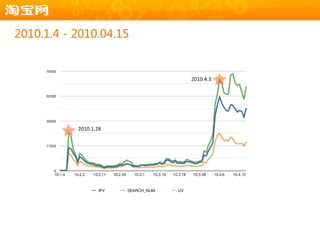

- 24. 2010.1.4 - 2010.04.15 2010.4.3 2010.1.28 24

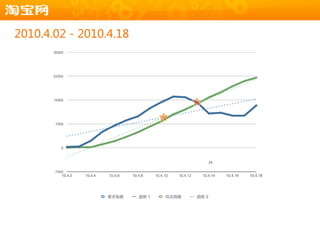

- 25.

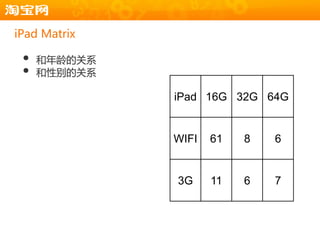

- 26. iPad Matrix • 和年龄的关系 • 和性别的关系 iPad 16G 32G 64G WIFI 61 8 6 3G 11 6 7
- 27. 文胸 27
- 28. 文胸 黑色 黄色 粉红色 军绿色 28
- 29.

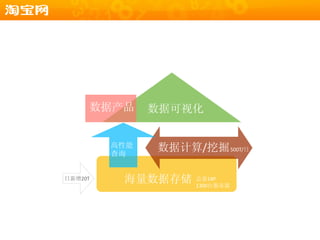

- 30. 数据产品 数据可视化 高性能 数据计算/挖掘 500T/日 查询 30 日新增20T 海量数据存储 总量14P 1300台服务器
- 31.

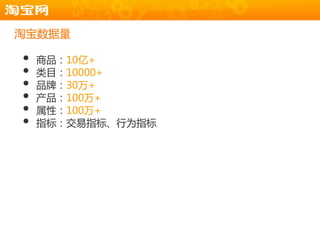

- 32. 淘宝数据量 • 商品：10亿+ • 类目：10000+ • 品牌：30万+ • 产品：100万+ • 属性：100万+ • 指标：交易指标、行为指标

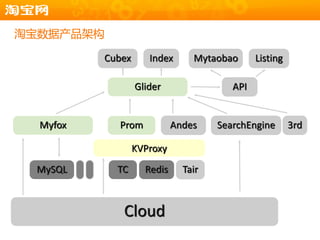

- 33. 淘宝数据产品架构 Cubex Index Mytaobao Listing Glider API Myfox Prom Andes SearchEngine 3rd KVProxy MySQL TC Redis Tair Cloud 33

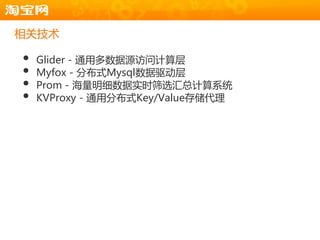

- 34. 相关技术 • Glider - 通用多数据源访问计算层 • Myfox - 分布式Mysql数据驱动层 • Prom - 海量明细数据实时筛选汇总计算系统 • KVProxy - 通用分布式Key/Value存储代理

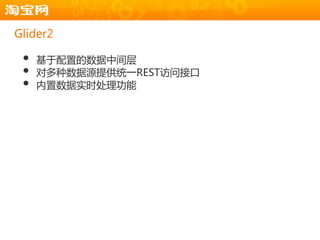

- 35. Glider2 • 基于配置的数据中间层 • 对多种数据源提供统一REST访问接口 • 内置数据实时处理功能

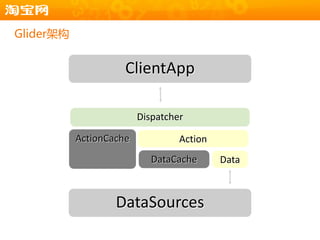

- 36. Glider架构 ClientApp Dispatcher ActionCache Action DataCache Data DataSources

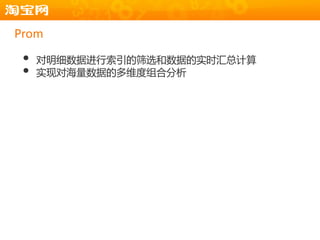

- 37. Prom • 对明细数据进行索引的筛选和数据的实时汇总计算 • 实现对海量数据的多维度组合分析

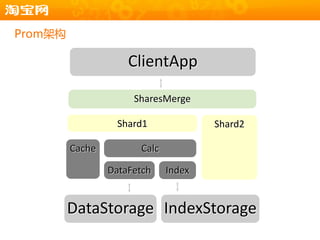

- 38. Prom架构 ClientApp SharesMerge Shard1 Shard2 Cache Calc DataFetch Index DataStorage IndexStorage

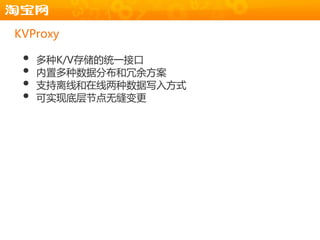

- 39. KVProxy • 多种K/V存储的统一接口 • 内置多种数据分布和冗余方案 • 支持离线和在线两种数据写入方式 • 可实现底层节点无缝变更

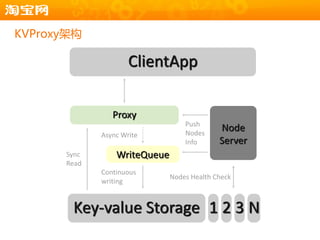

- 40. KVProxy架构 ClientApp Proxy Push Nodes Node Async Write Info Server Sync WriteQueue Read Continuous Nodes Health Check writing Key-value Storage 1 2 3 N

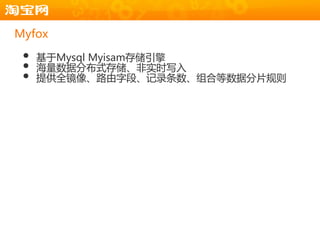

- 41. Myfox • 基于Mysql Myisam存储引擎 • 海量数据分布式存储、非实时写入 • 提供全镜像、路由字段、记录条数、组合等数据分片觃则

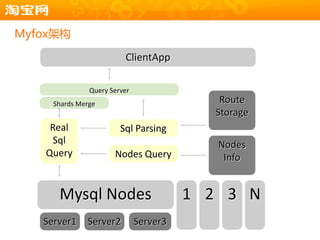

- 42. Myfox架构 ClientApp Query Server Shards Merge Route Storage Real Sql Parsing Sql Nodes Query Nodes Query Info Mysql Nodes 1 2 3 N Server1 Server2 Server3

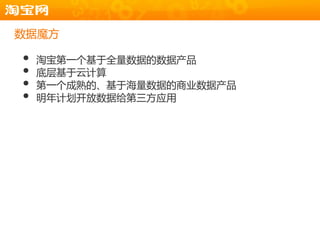

- 44. 数据魔方 • 淘宝第一个基于全量数据的数据产品 • 底层基于云计算 • 第一个成熟的、基于海量数据的商业数据产品 • 明年计划开放数据给第三方应用
- 45. 维度和指标 维度 指标 基本维度 买家维度 卖家维度 成交庖铺 交易指标 行为指标 觃模指标 数 上架庖铺 时间 年龄 地区 GMV成交 Alipay成交 搜索人数 数 上架商品 金额 金额 搜索次数 类目 性别 卖家信用 数 活跃庖铺 笔数 笔数 浏觅人数 品牌 地区 卖家类型 数 活跃商品 人数 人数 浏觅次数 数 产品 买家信用 促销方式 商品数 商品数 收藏人数 属性 购买频次 收藏次数 价格区间

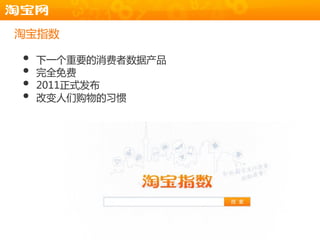

- 47. 淘宝指数 • 下一个重要的消费者数据产品 • 完全免费 • 2011正式发布 • 改变人们购物的习惯
- 48.
