1. 杰表 .2008 数据模型设计 杭州杰创软件拥有版权 .www.jatools.com

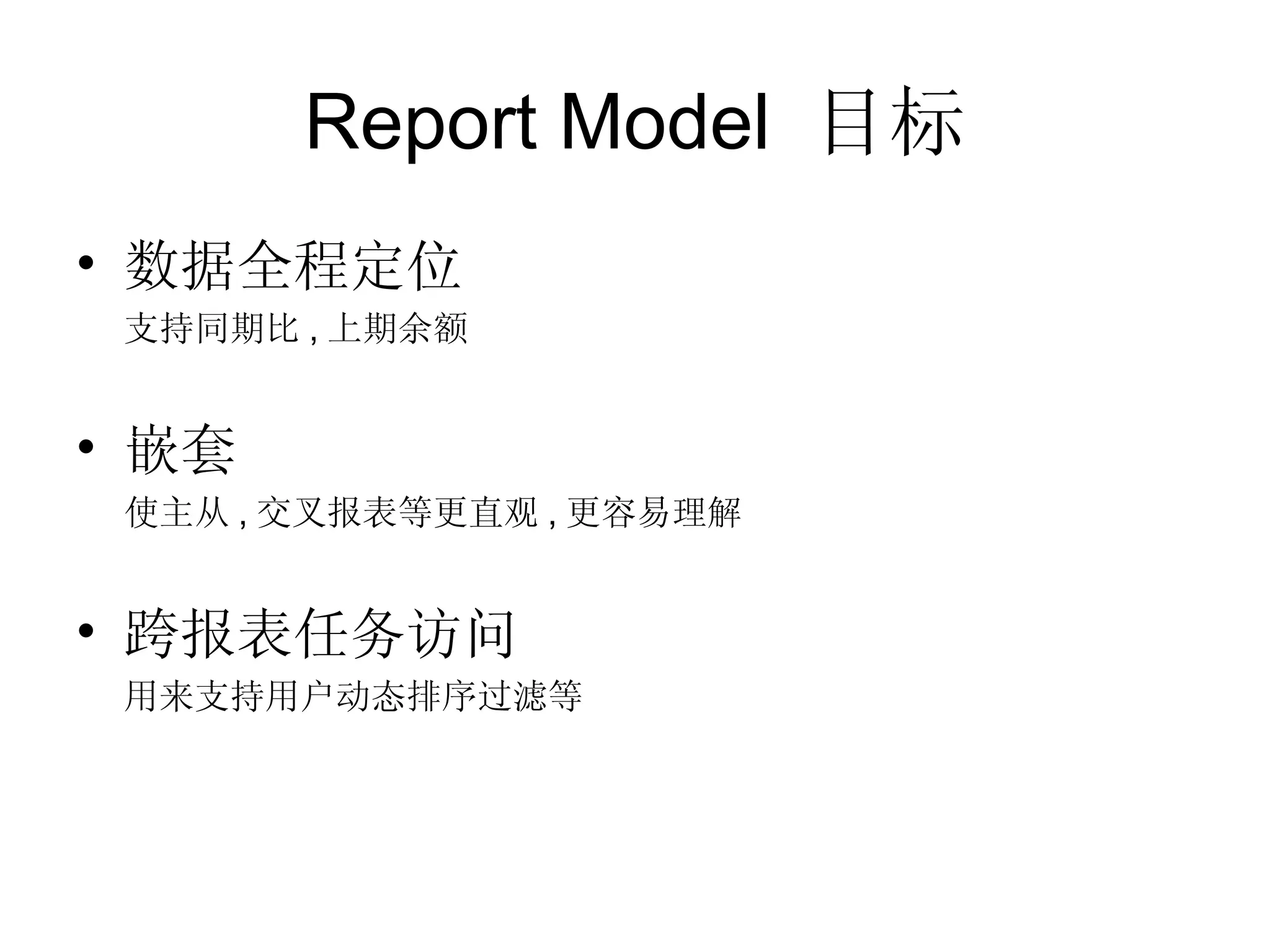

2. Report Model 目标 数据全程定位 支持同期比 , 上期余额 嵌套 使主从 , 交叉报表等更直观 , 更容易理解 跨报表任务访问 用来支持用户动态排序过滤等

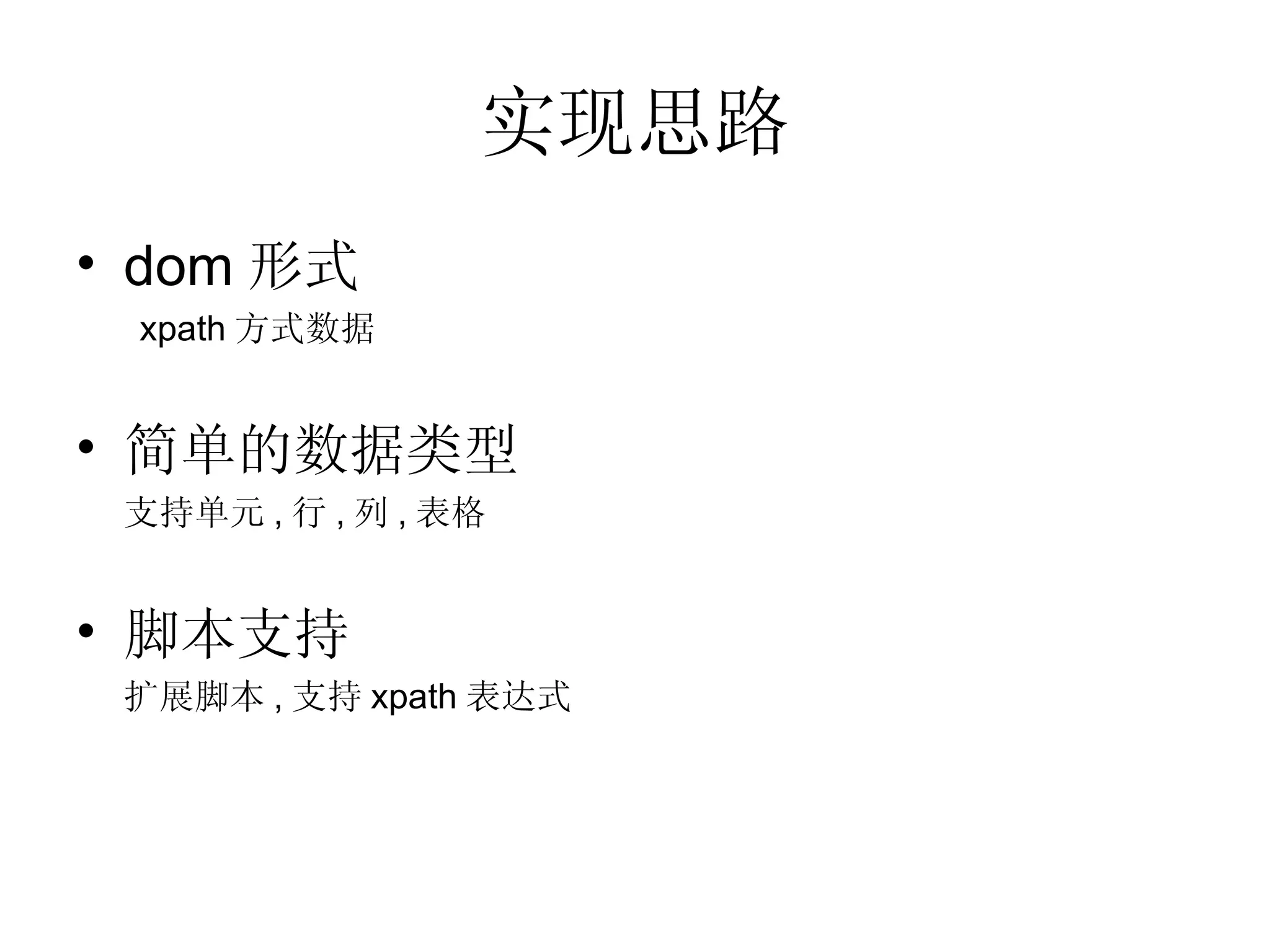

3. 实现思路 dom 形式 xpath 方式数据 简单的数据类型 支持单元 , 行 , 列 , 表格 脚本支持 扩展脚本 , 支持 xpath 表达式

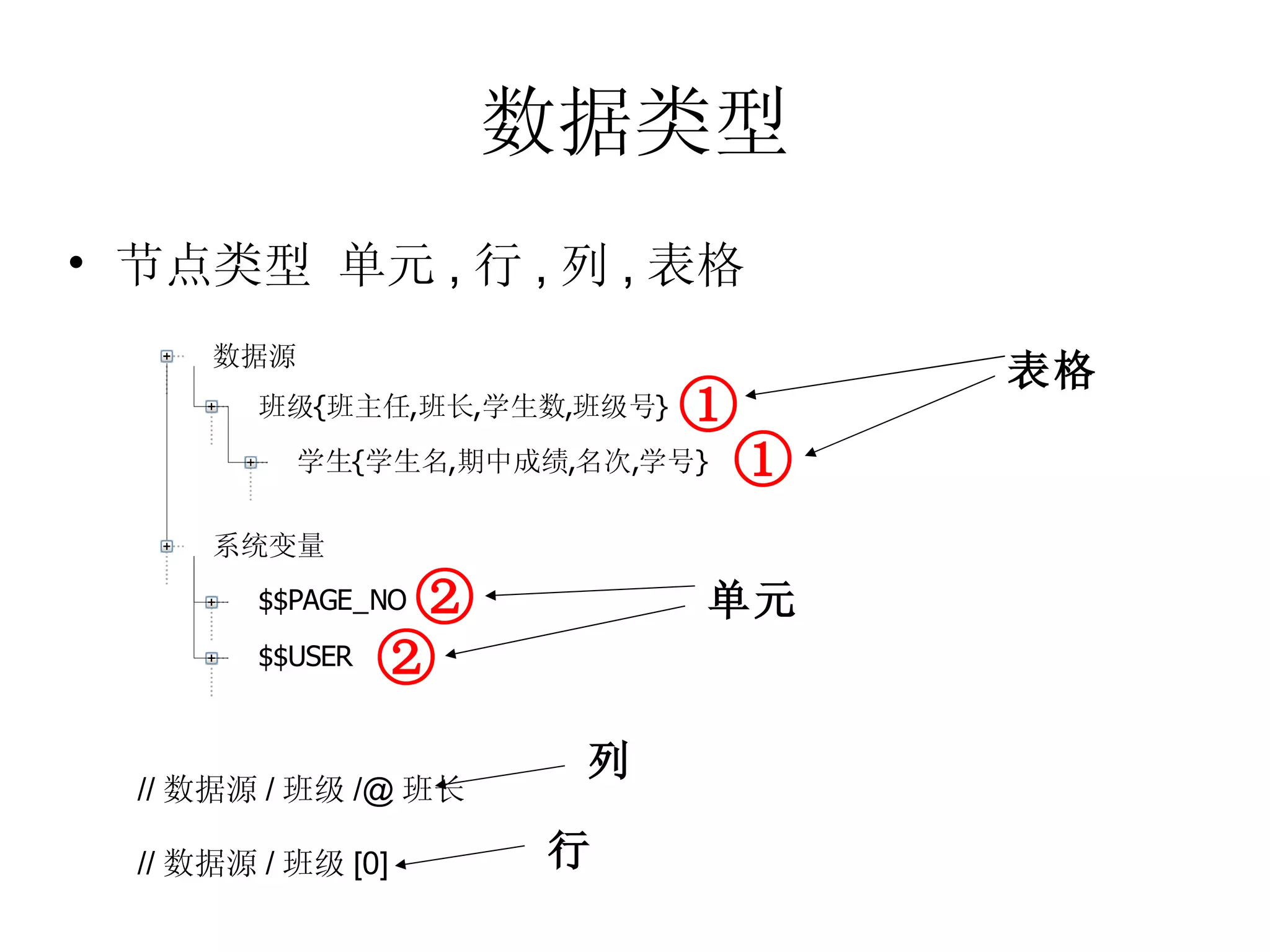

4. 数据类型 节点类型 单元 , 行 , 列 , 表格 表格 单元 // 数据源 / 班级 /@ 班长 列 // 数据源 / 班级 [0] 行

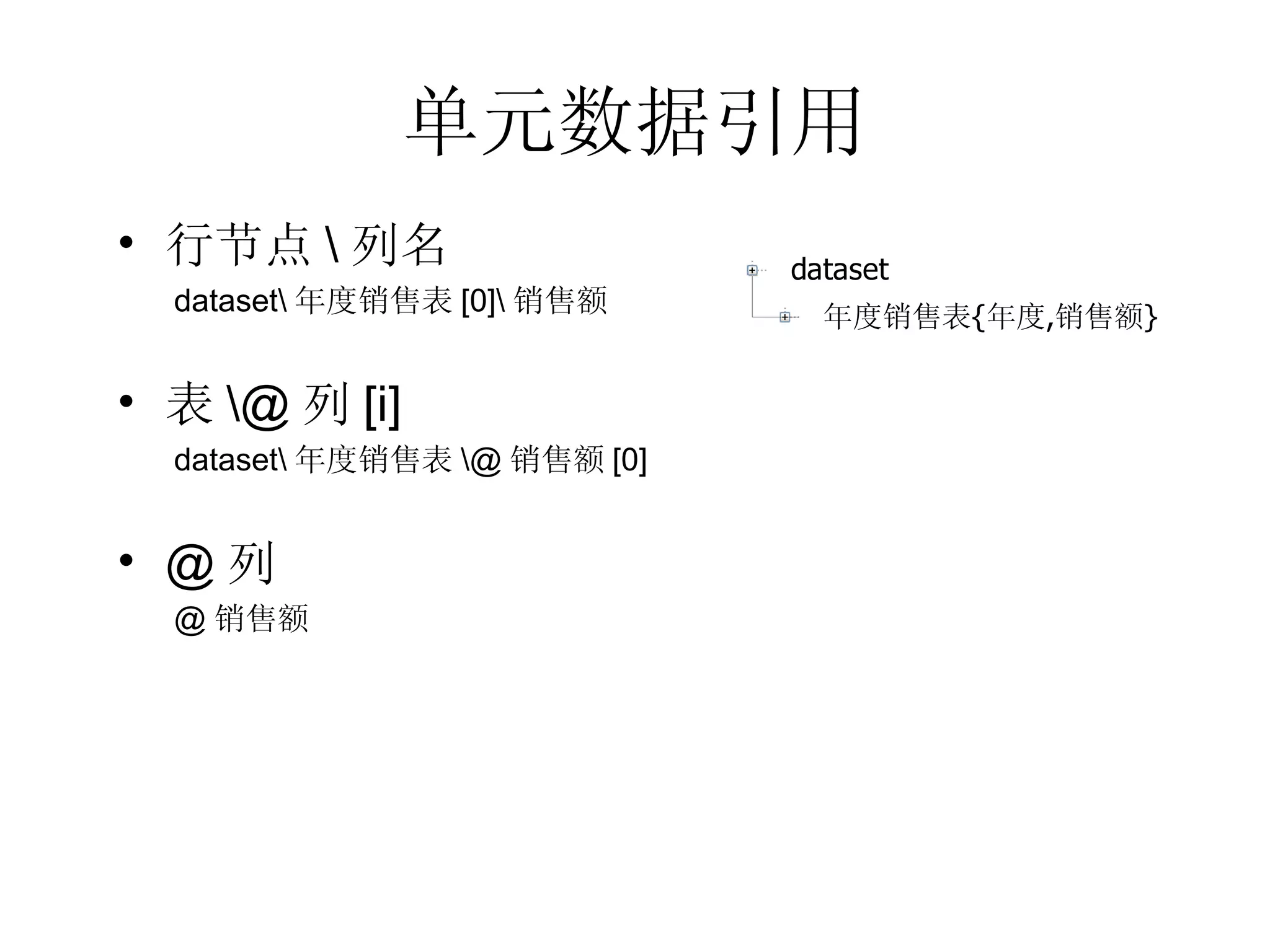

5. 单元数据引用 行节点 \ 列名 dataset\ 年度销售表 [0]\ 销售额 表 \@ 列 [i] dataset\ 年度销售表 \@ 销售额 [0] @ 列 @ 销售额

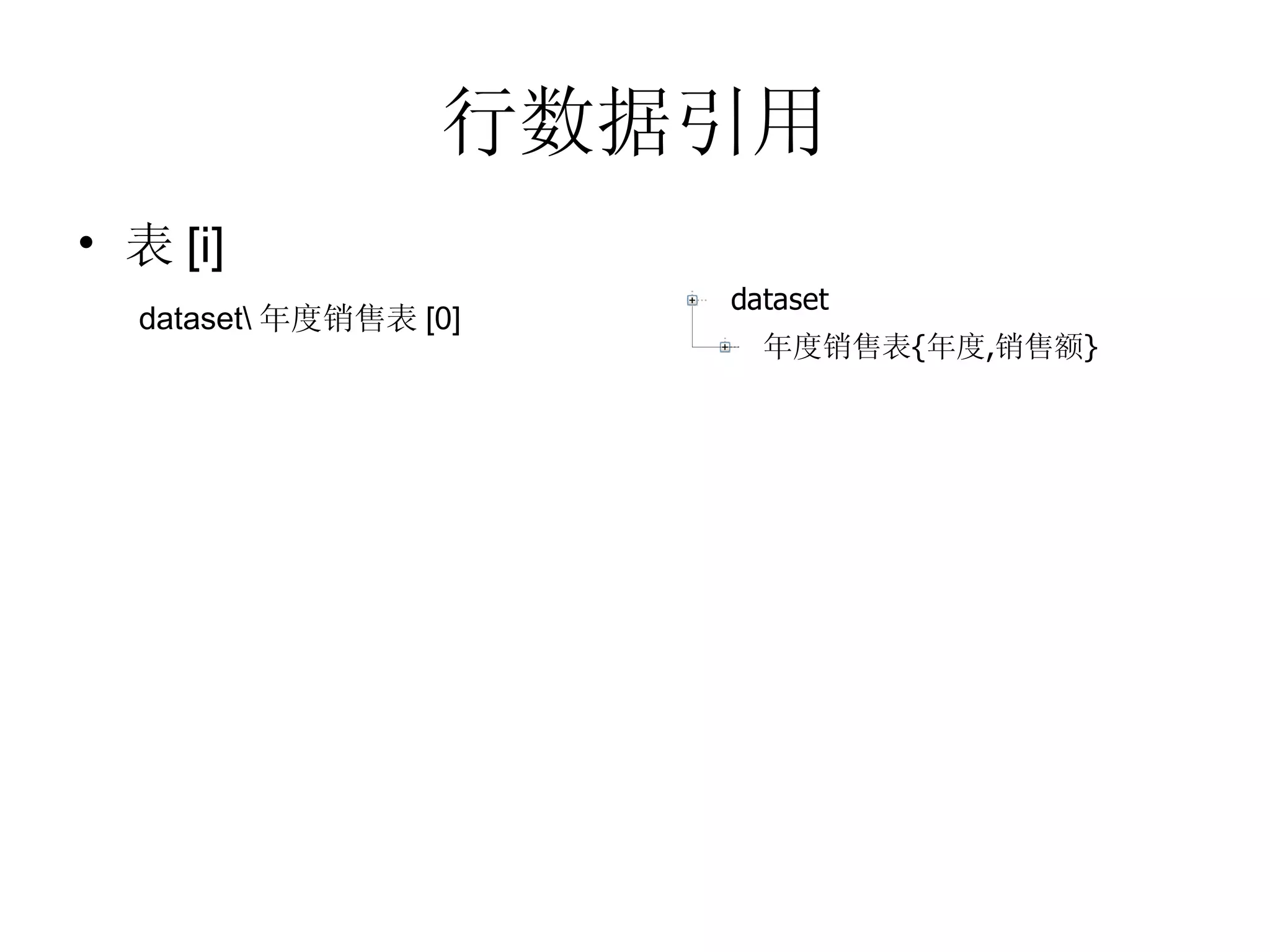

6. 行数据引用 表 [i] dataset\ 年度销售表 [0]

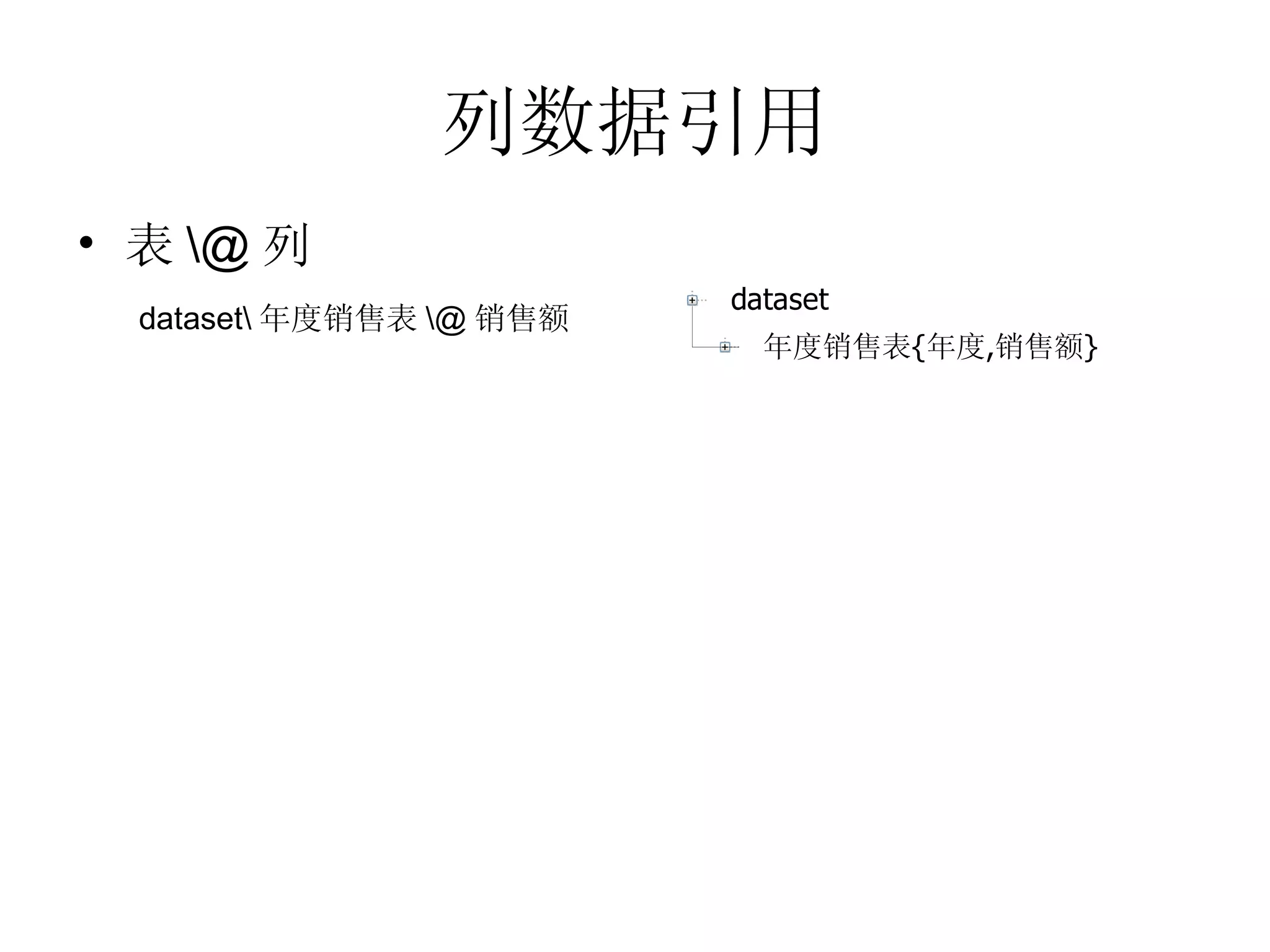

7. 列数据引用 表 \@ 列 dataset\ 年度销售表 \@ 销售额

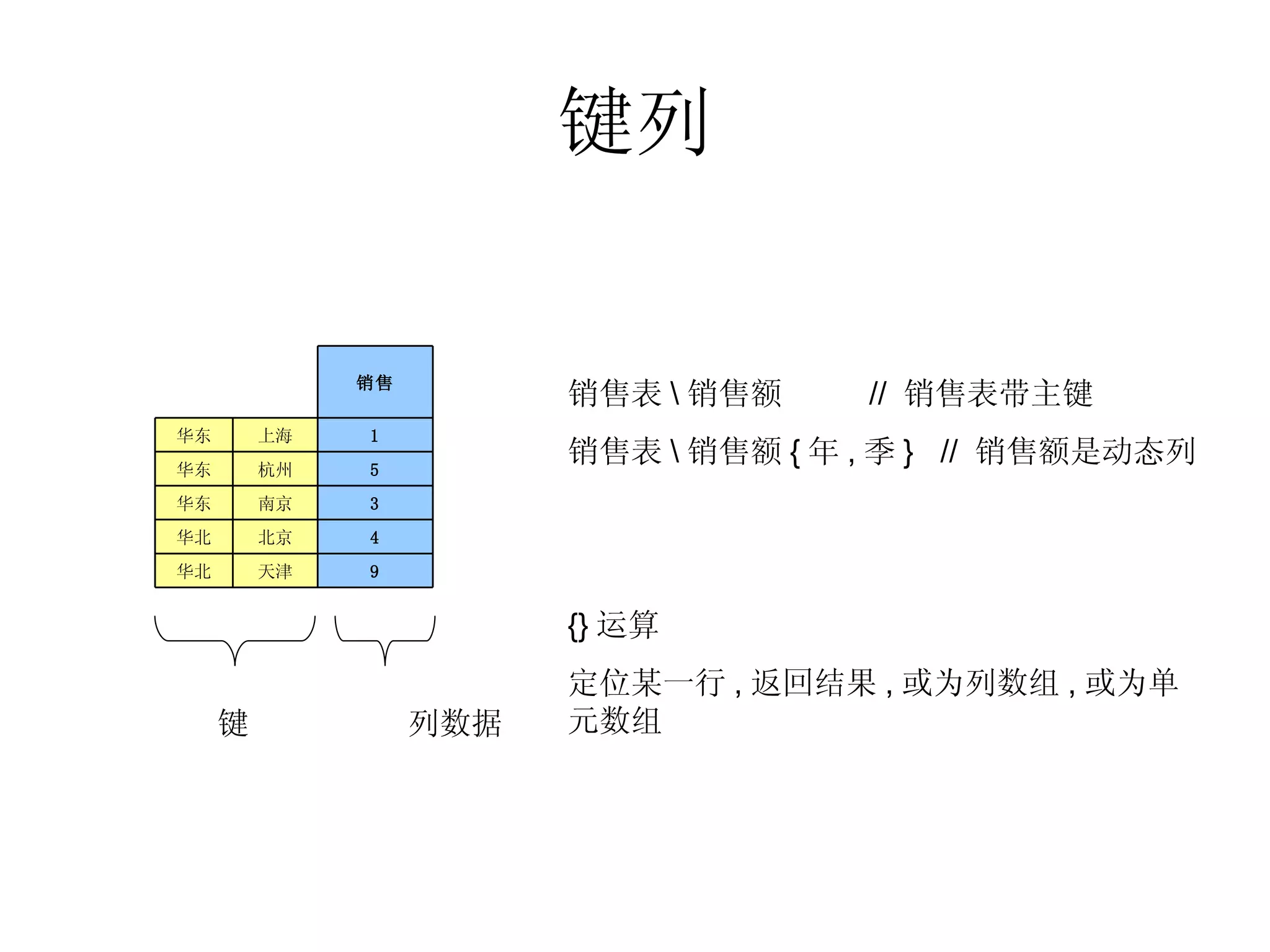

8. 键列 键 列数据 销售表 \ 销售额 // 销售表带主键 销售表 \ 销售额 { 年 , 季 } // 销售额是动态列 {} 运算 定位某一行 , 返回结果 , 或为列数组 , 或为单元数组 9 天津 华北 4 北京 华北 3 南京 华东 5 杭州 华东 1 上海 华东 销售

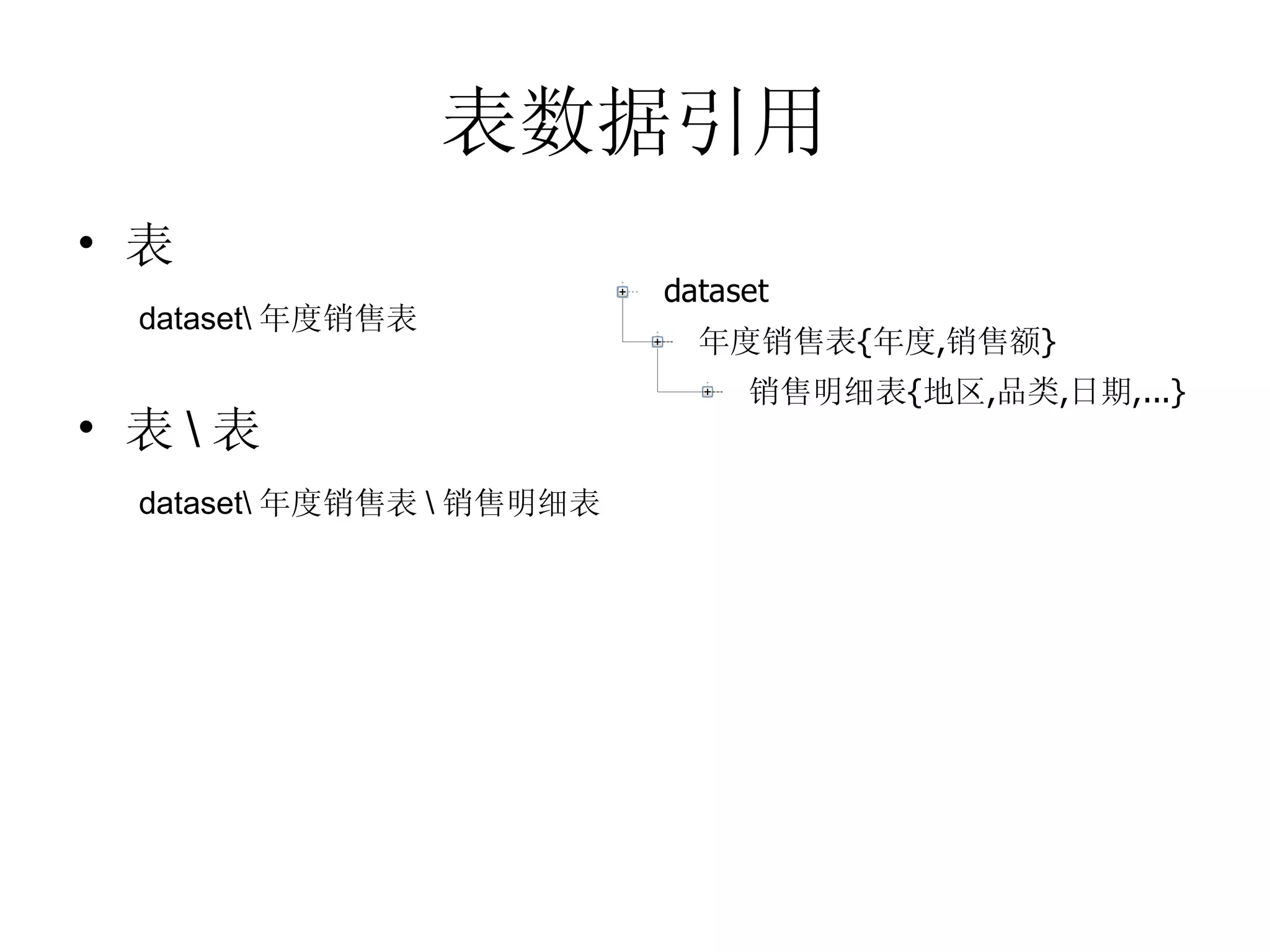

9. 表数据引用 表 dataset\ 年度销售表 表 \ 表 dataset\ 年度销售表 \ 销售明细表

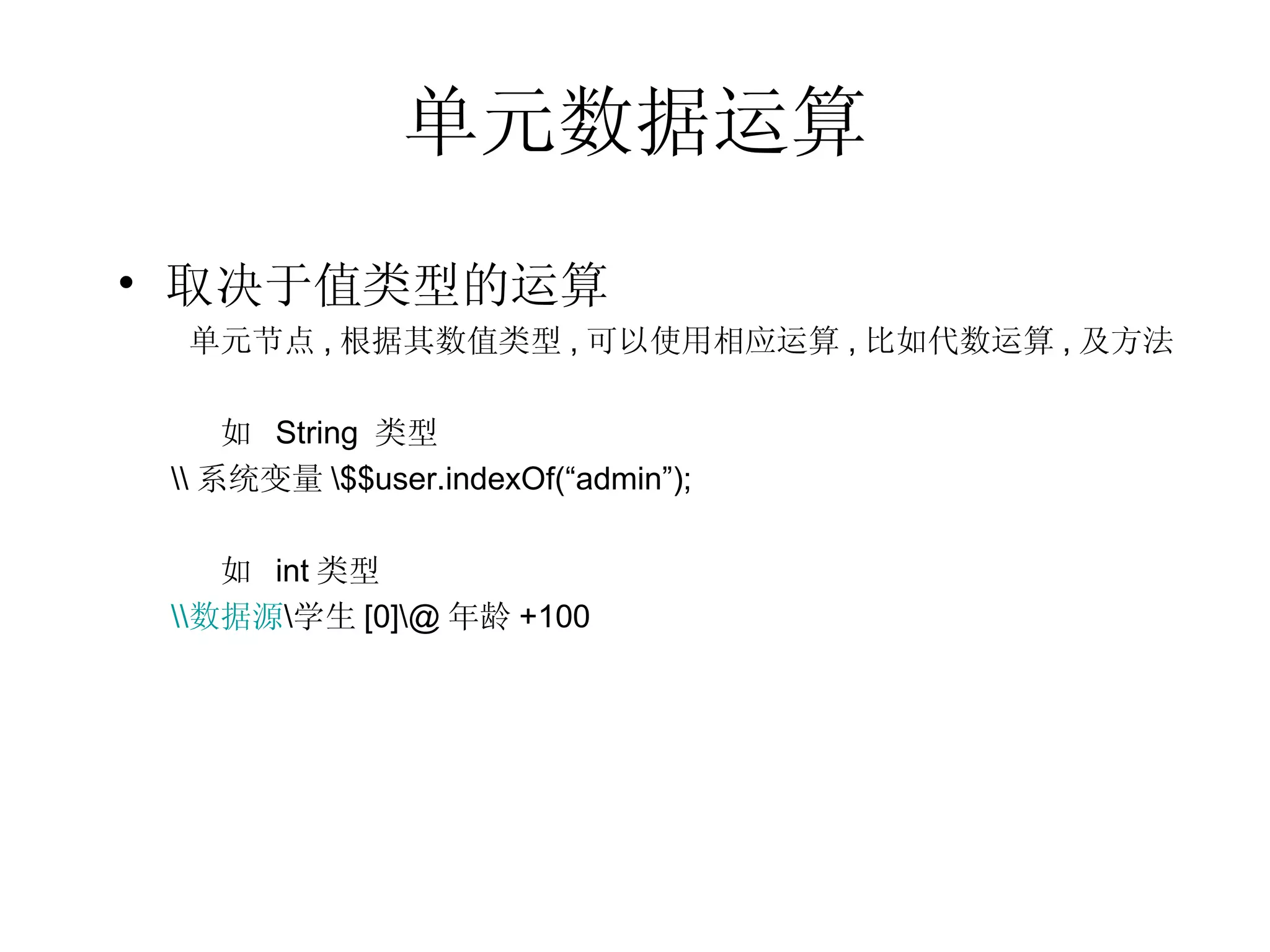

10. 单元数据运算 取决于值类型的运算 单元节点 , 根据其数值类型 , 可以使用相应运算 , 比如代数运算 , 及方法 如 String 类型 \\ 系统变量 \$$user.indexOf(“admin”); 如 int 类型 \\ 数据源 \ 学生 [0]\@ 年龄 +100

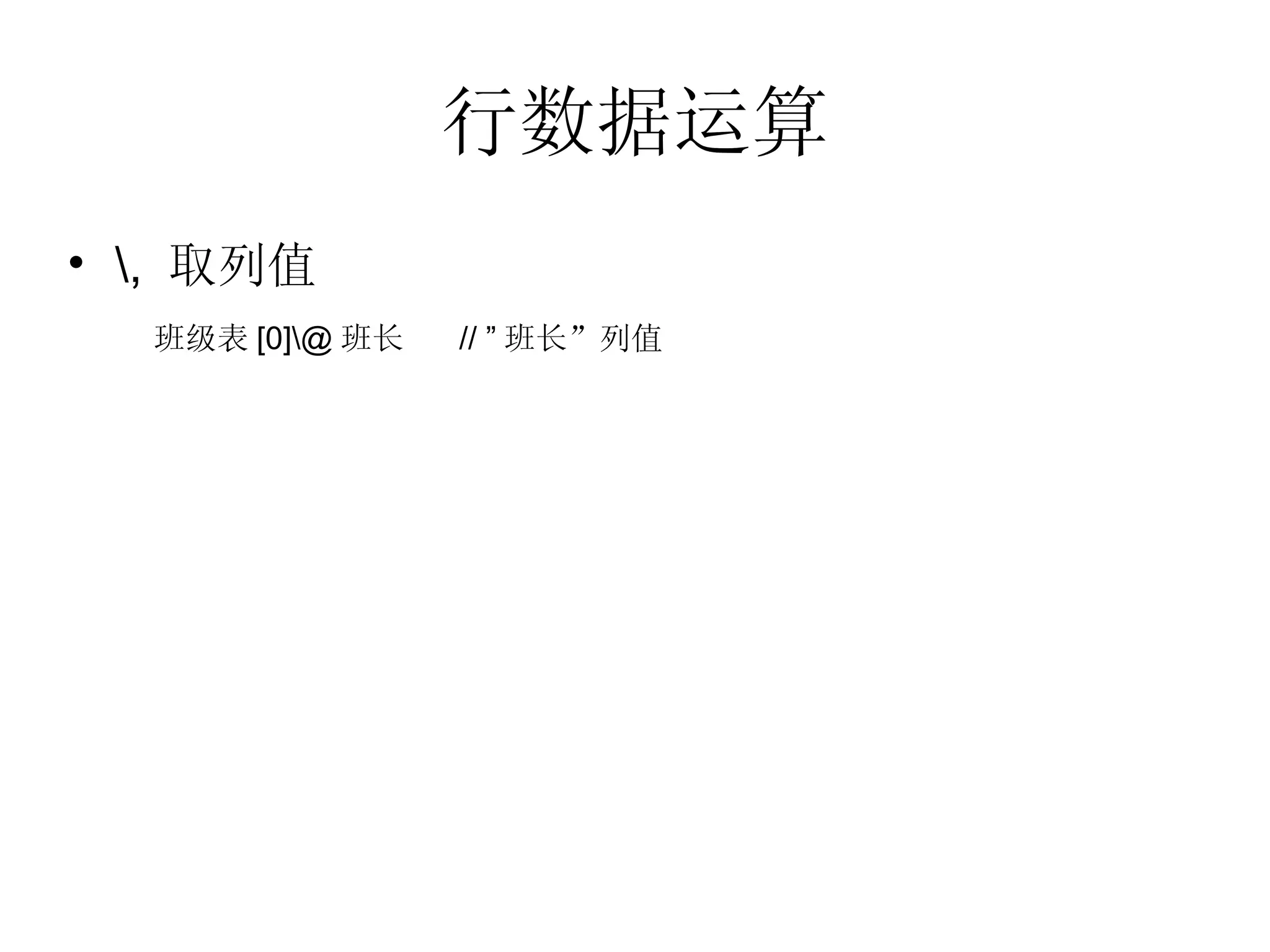

11. 行数据运算 \, 取列值 班级表 [0]\@ 班长 // ” 班长”列值

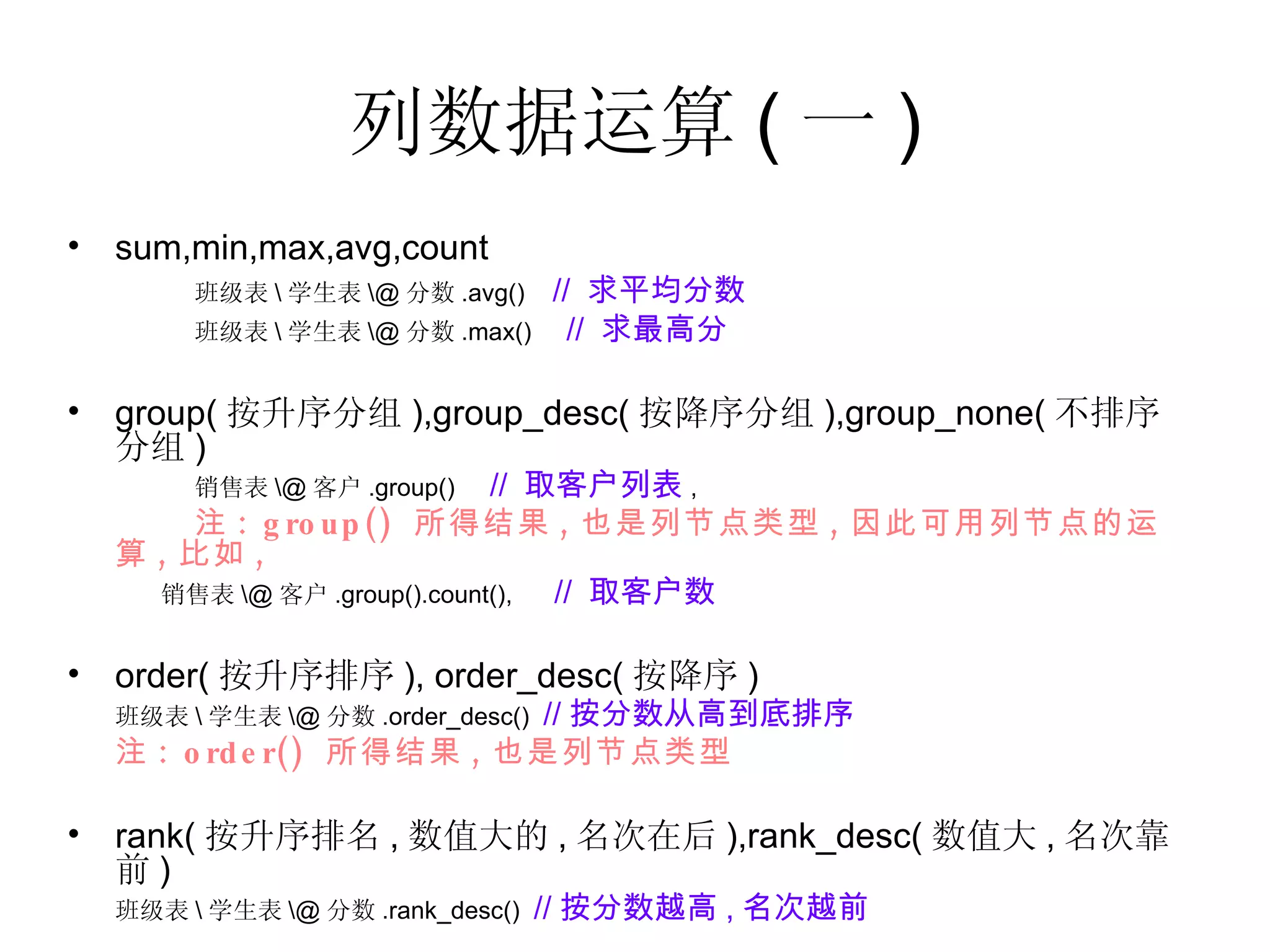

12. 列数据运算 ( 一 ) sum,min,max,avg,count 班级表 \ 学生表 \@ 分数 .avg() // 求平均分数 班级表 \ 学生表 \@ 分数 .max() // 求最高分 group( 按升序分组 ),group_desc( 按降序分组 ),group_none( 不排序分组 ) 销售表 \@ 客户 .group() // 取客户列表 , 注 : group() 所得结果 , 也是列节点类型 , 因此可用列节点的运算 , 比如 , 销售表 \@ 客户 .group().count(), // 取客户数 order( 按升序排序 ), order_desc( 按降序 ) 班级表 \ 学生表 \@ 分数 .order_desc() // 按分数从高到底排序 注 : order() 所得结果 , 也是列节点类型 rank( 按升序排名 , 数值大的 , 名次在后 ),rank_desc( 数值大 , 名次靠前 ) 班级表 \ 学生表 \@ 分数 .rank_desc() // 按分数越高 , 名次越前

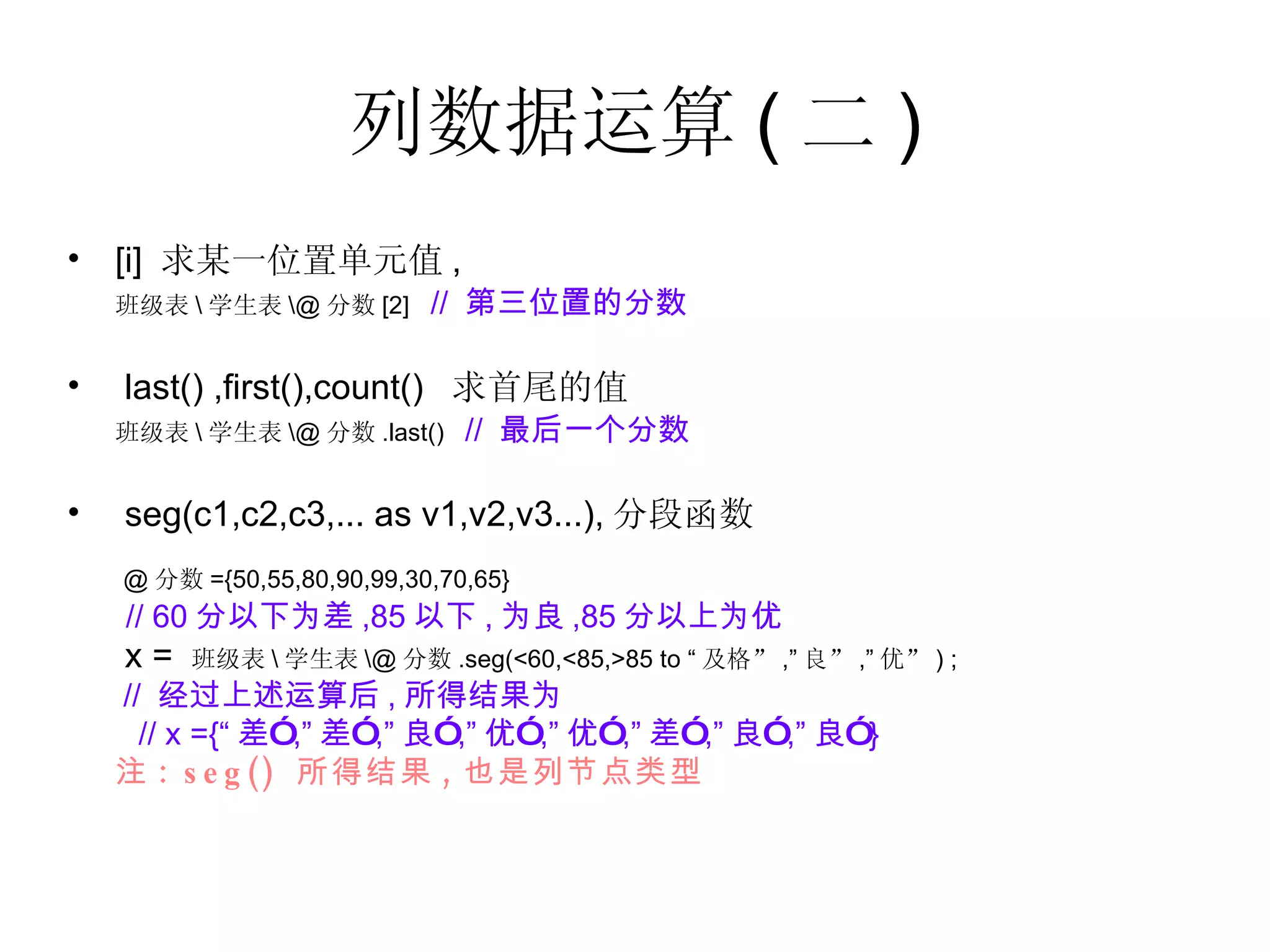

13. 列数据运算 ( 二 ) [i] 求某一位置单元值 , 班级表 \ 学生表 \@ 分数 [2] // 第三位置的分数 last() ,first(),count() 求首尾的值 班级表 \ 学生表 \@ 分数 .last() // 最后一个分数 seg(c1,c2,c3,... as v1,v2,v3...), 分段函数 @ 分数 ={50,55,80,90,99,30,70,65} // 60 分以下为差 ,85 以下 , 为良 ,85 分以上为优 x = 班级表 \ 学生表 \@ 分数 .seg(<60,<85,>85 to “ 及格” ,” 良” ,” 优” ) ; // 经过上述运算后 , 所得结果为 // x ={“ 差” ,” 差” ,” 良” ,” 优” ,” 优” ,” 差” ,” 良” ,” 良” } 注 : seg() 所得结果 , 也是列节点类型

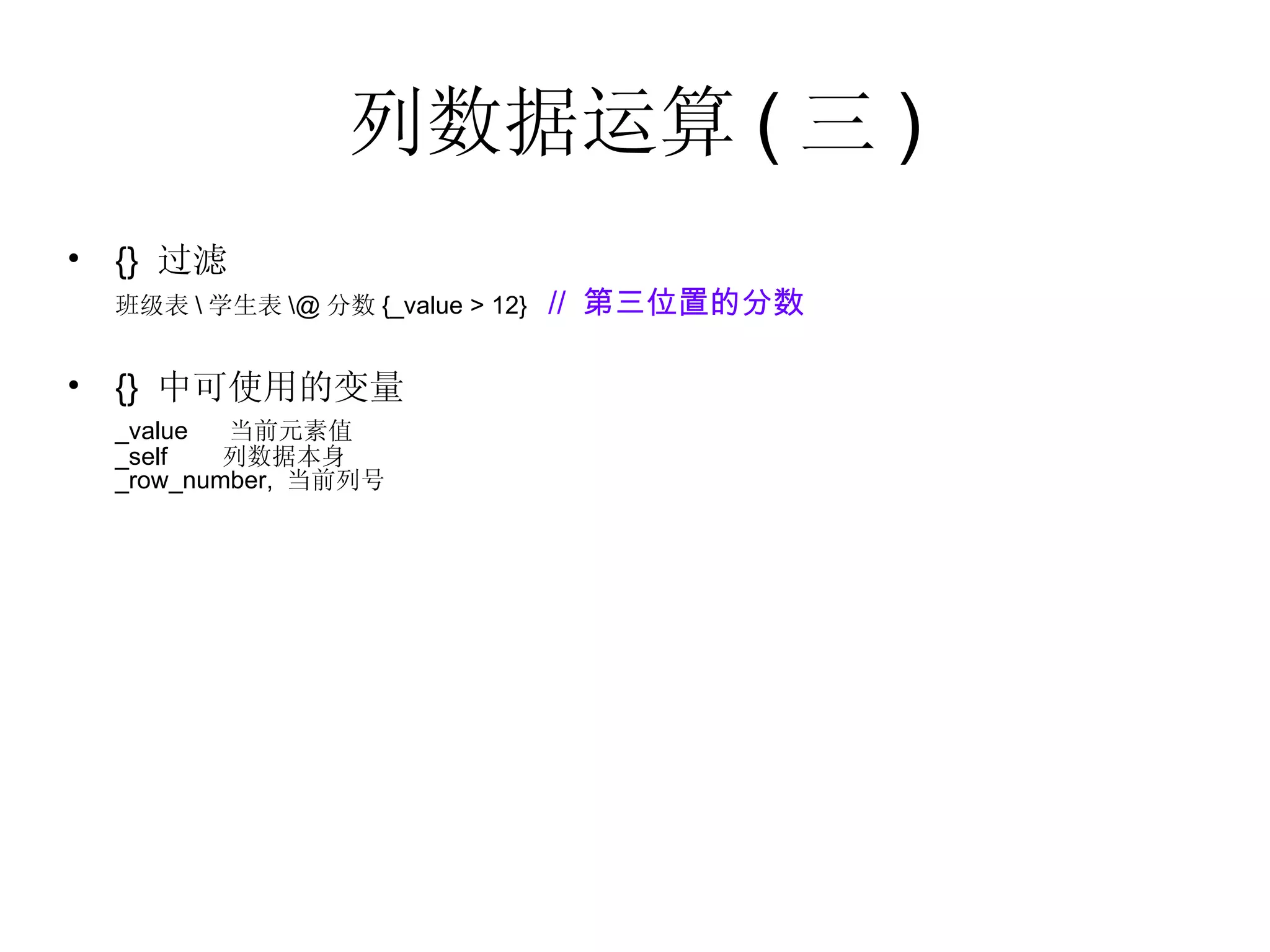

14. 列数据运算 ( 三 ) {} 过滤 班级表 \ 学生表 \@ 分数 {_value > 12} // 第三位置的分数 {} 中可使用的变量 _value 当前元素值 _self 列数据本身 _row_number, 当前列号

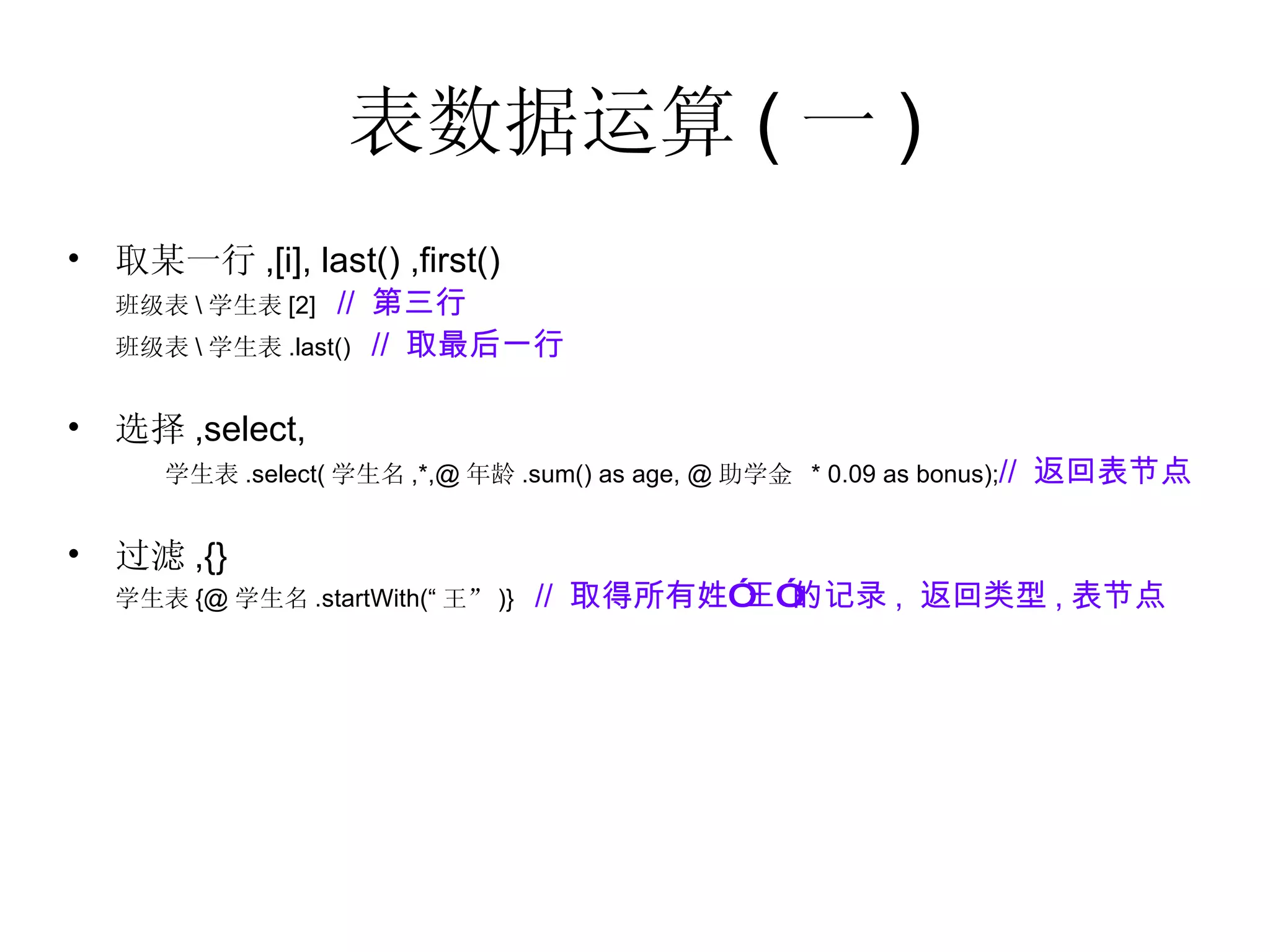

15. 表数据运算 ( 一 ) 取某一行 ,[i], last() ,first() 班级表 \ 学生表 [2] // 第三行 班级表 \ 学生表 .last() // 取最后一行 选择 ,select, 学生表 .select( 学生名 ,*,@ 年龄 .sum() as age, @ 助学金 * 0.09 as bonus); // 返回表节点 过滤 ,{} 学生表 {@ 学生名 .startWith(“ 王” )} // 取得所有姓”王”的记录 , 返回类型 , 表节点

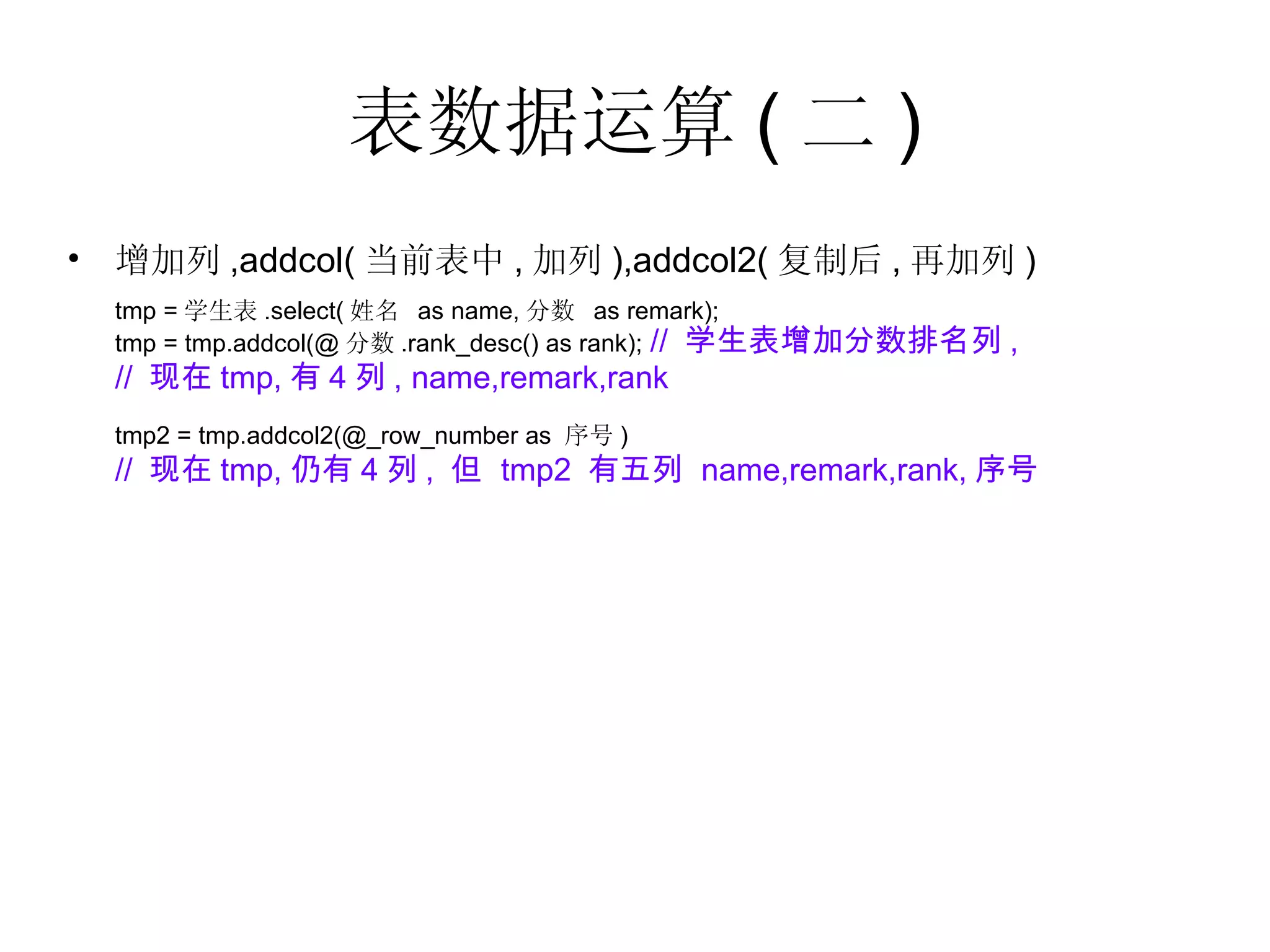

16. 表数据运算 ( 二 ) 增加列 ,addcol( 当前表中 , 加列 ),addcol2( 复制后 , 再加列 ) tmp = 学生表 .select( 姓名 as name, 分数 as remark); tmp = tmp.addcol(@ 分数 .rank_desc() as rank); // 学生表增加分数排名列 , // 现在 tmp, 有 4 列 , name,remark,rank tmp2 = tmp.addcol2(@_row_number as 序号 ) // 现在 tmp, 仍有 4 列 , 但 tmp2 有五列 name,remark,rank, 序号

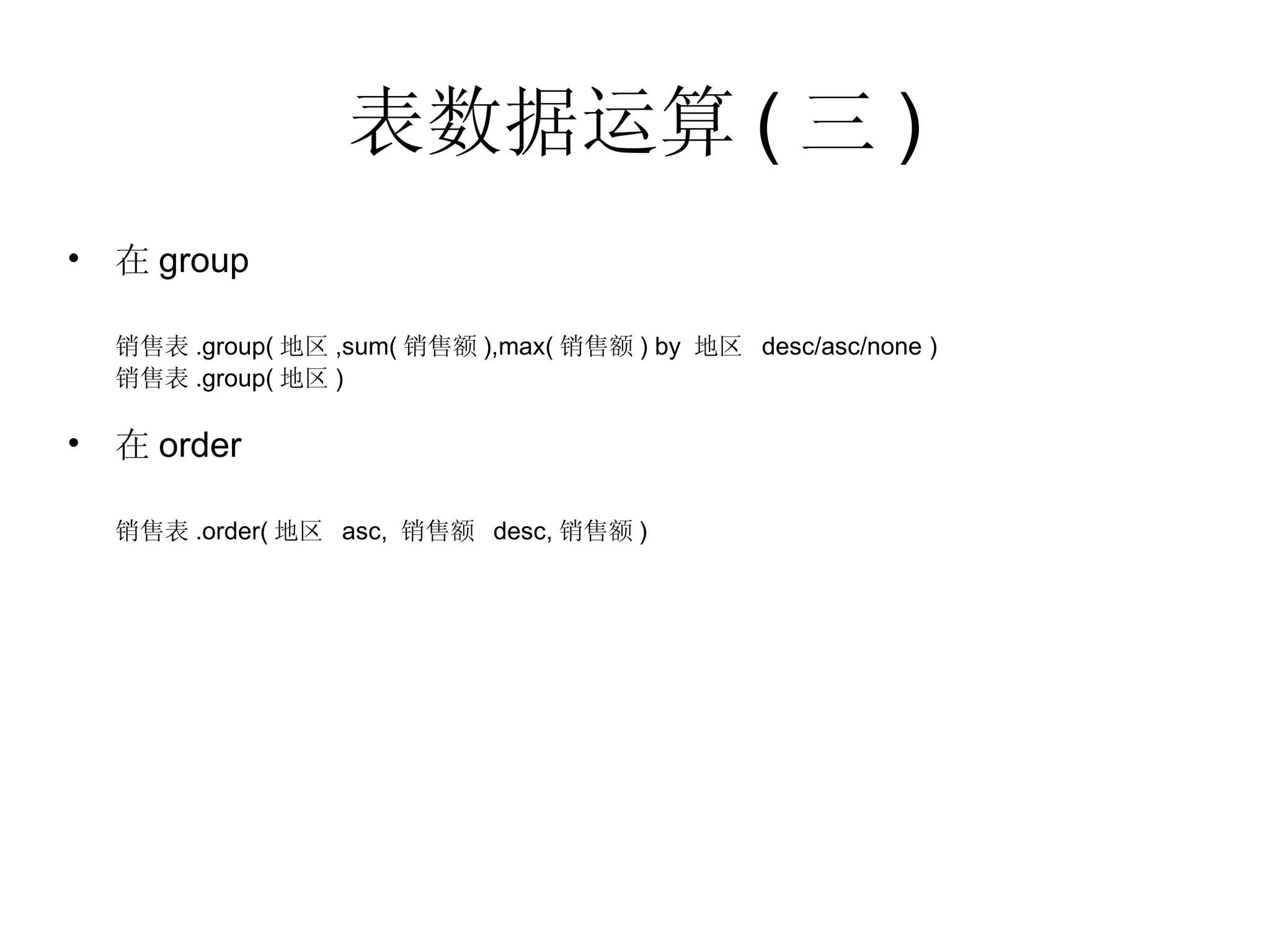

17. 表数据运算 ( 三 ) 在 group 销售表 .group( 地区 ,sum( 销售额 ),max( 销售额 ) by 地区 desc/asc/none ) 销售表 .group( 地区 ) 在 order 销售表 .order( 地区 asc, 销售额 desc, 销售额 )

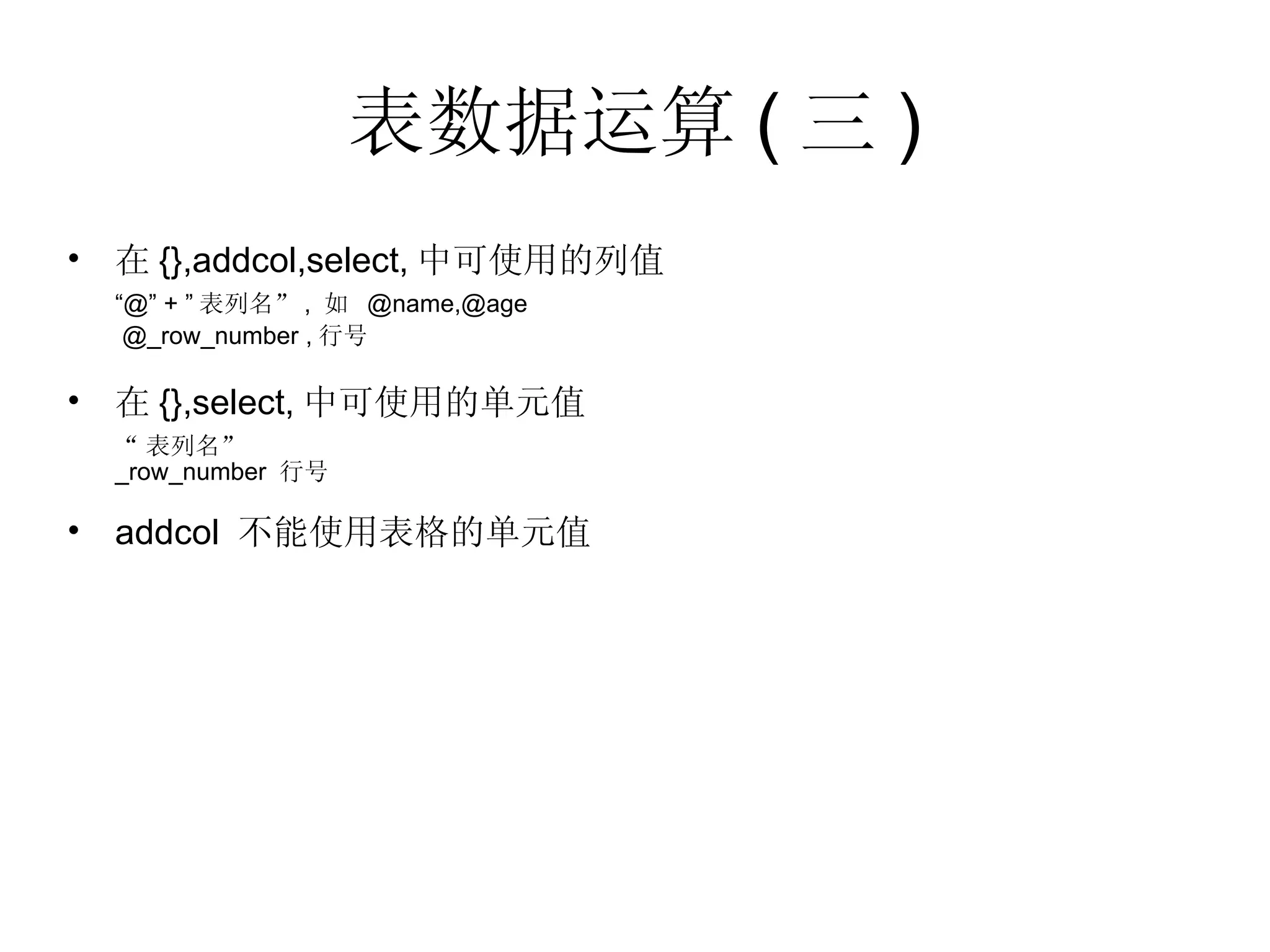

18. 表数据运算 ( 三 ) 在 {},addcol,select, 中可使用的列值 “ @” + ” 表列名” , 如 @name,@age @_row_number , 行号 在 {},select, 中可使用的单元值 “ 表列名” _row_number 行号 addcol 不能使用表格的单元值

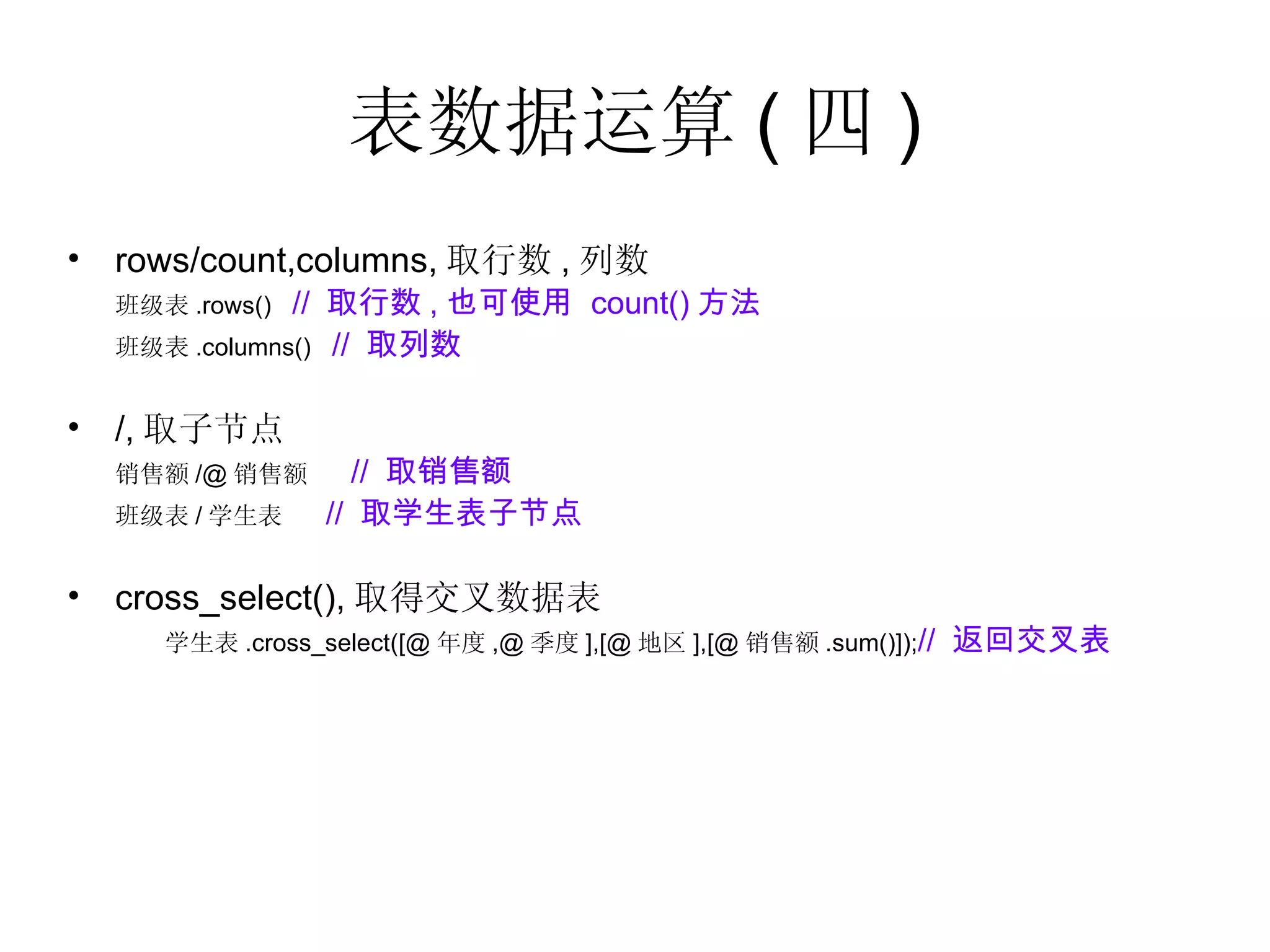

19. 表数据运算 ( 四 ) rows/count,columns, 取行数 , 列数 班级表 .rows() // 取行数 , 也可使用 count() 方法 班级表 .columns() // 取列数 /, 取子节点 销售额 /@ 销售额 // 取销售额 班级表 / 学生表 // 取学生表子节点 cross_select(), 取得交叉数据表 学生表 .cross_select([@ 年度 ,@ 季度 ],[@ 地区 ],[@ 销售额 .sum()]); // 返回交叉表

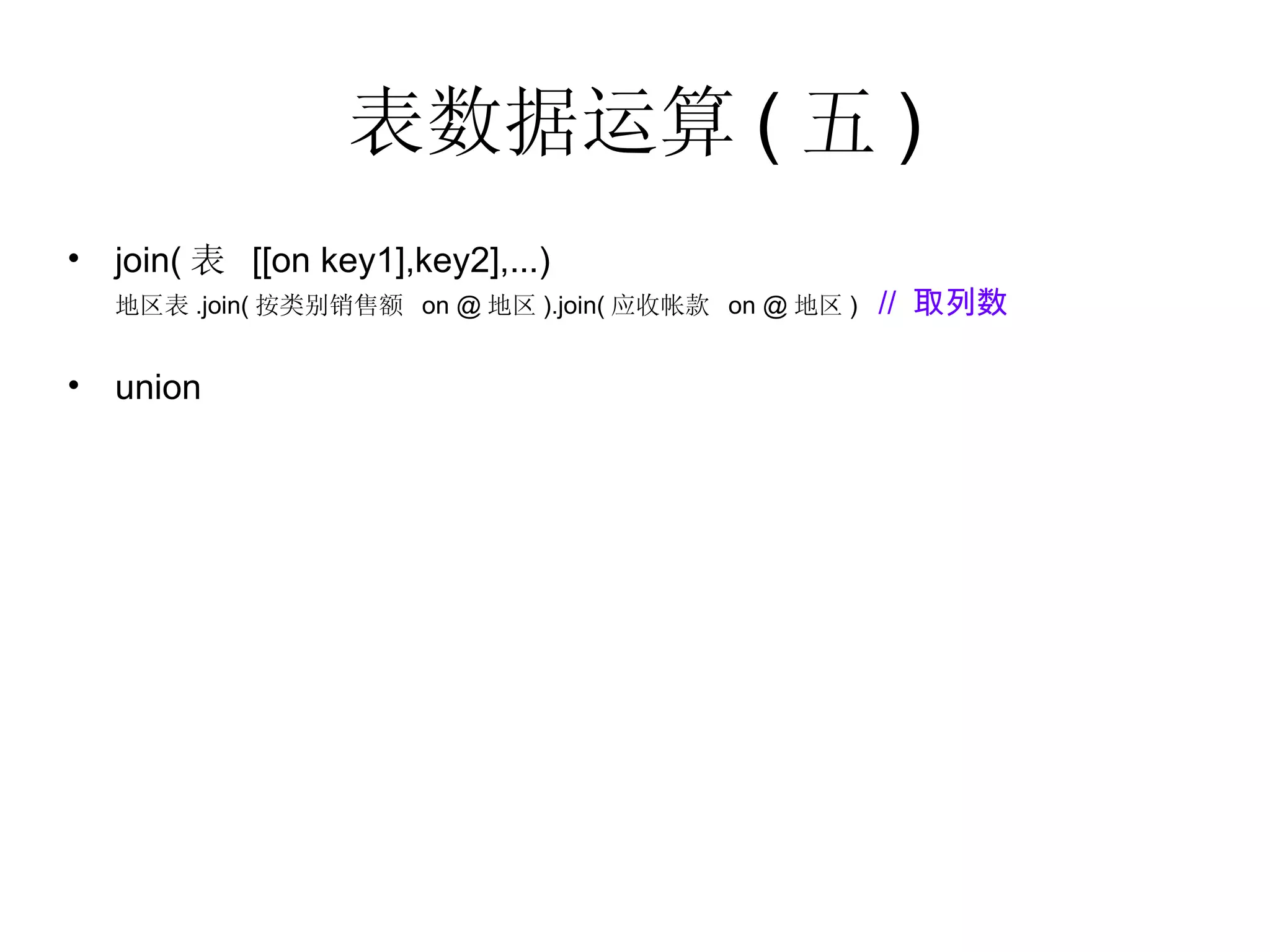

20. 表数据运算 ( 五 ) join( 表 [[on key1],key2],...) 地区表 .join( 按类别销售额 on @ 地区 ).join( 应收帐款 on @ 地区 ) // 取列数 union

21. 单元数据 -> 列数据 [val1,val2,val3...] 地区表 .join( 按类别销售额 on @ 地区 ).join( 应收帐款 on @ 地区 ) // 取列数 [1..3 step 1]

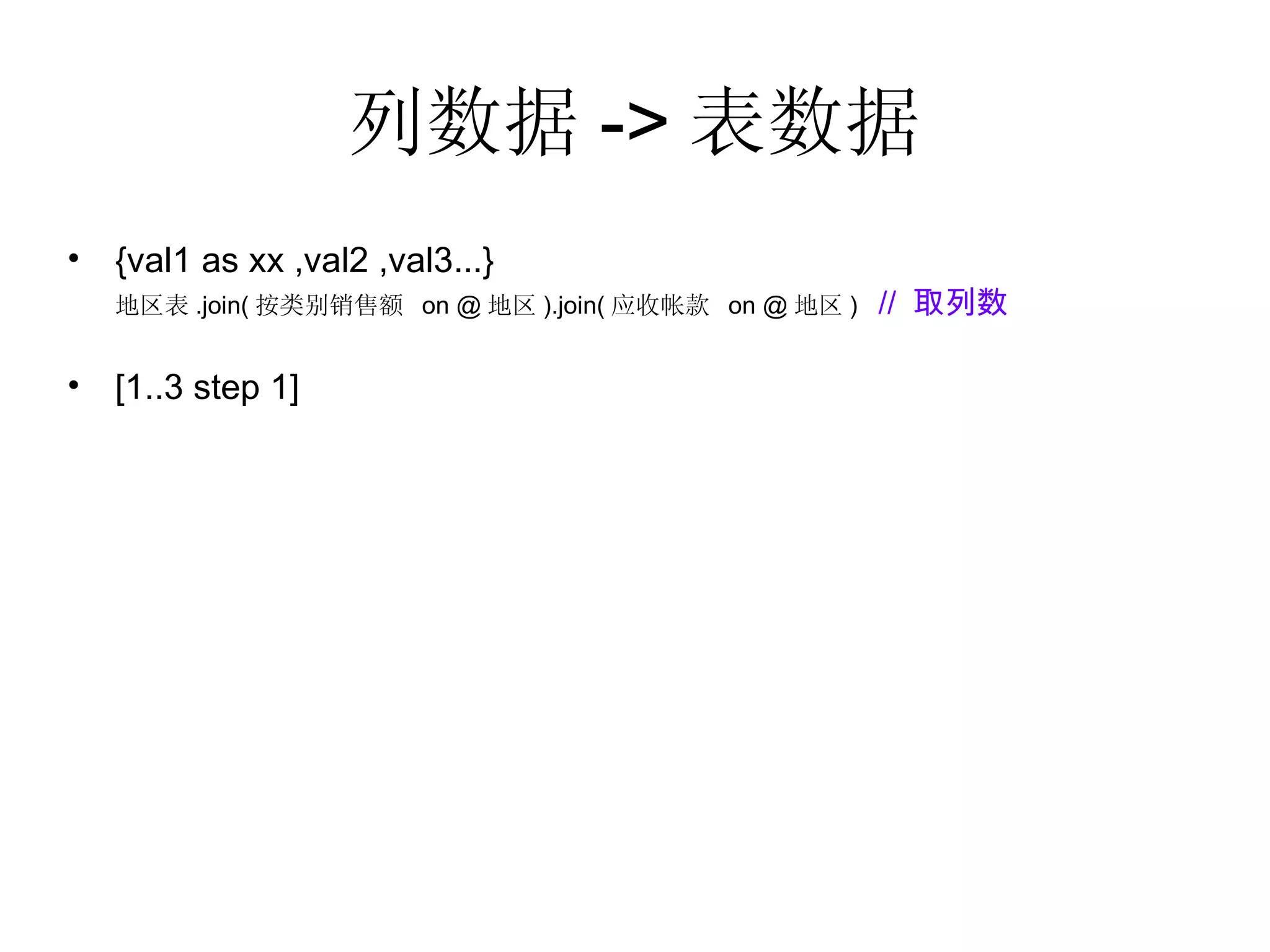

22. 列数据 -> 表数据 {val1 as xx ,val2 ,val3...} 地区表 .join( 按类别销售额 on @ 地区 ).join( 应收帐款 on @ 地区 ) // 取列数 [1..3 step 1]

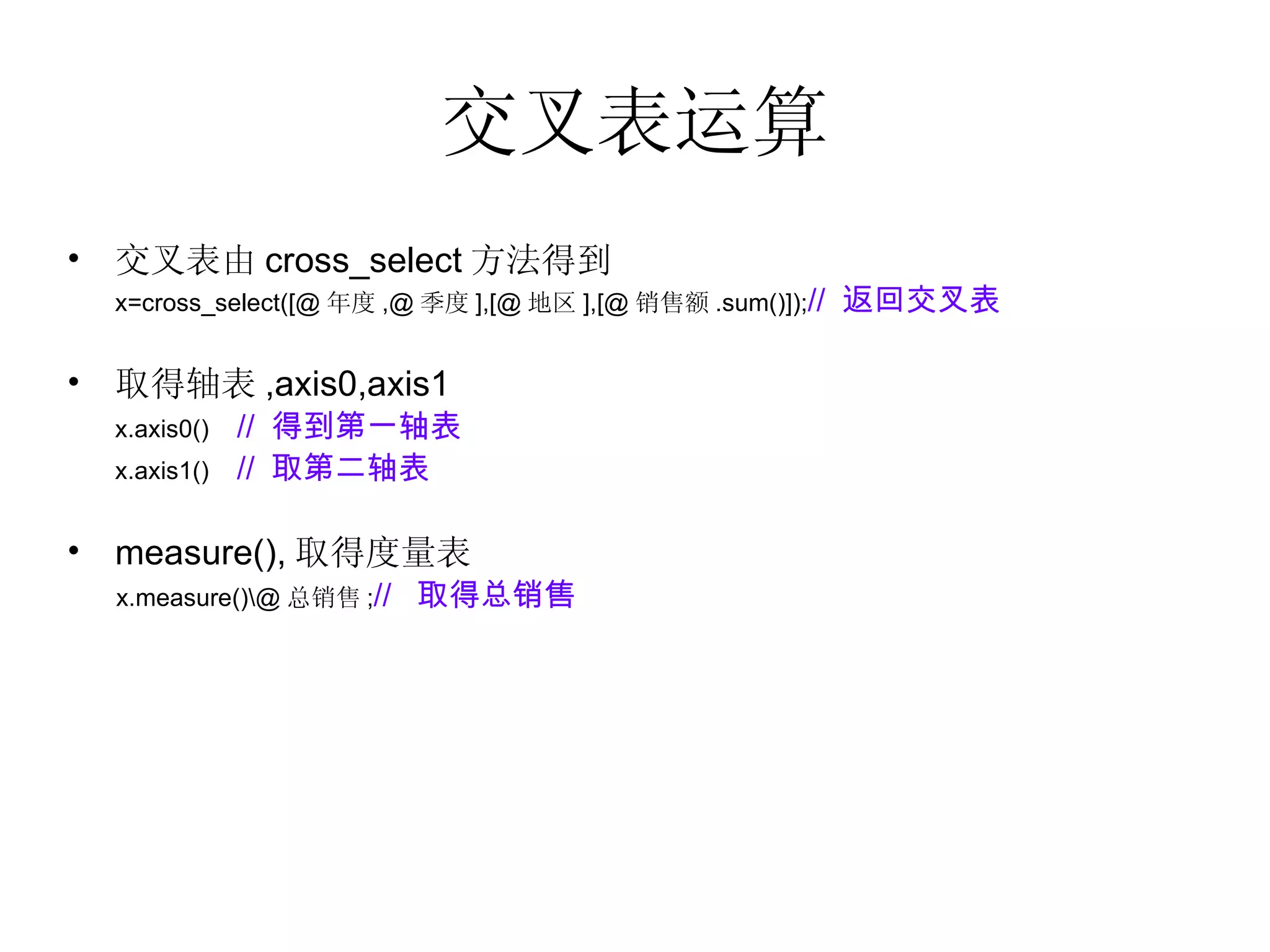

23. 交叉表运算 交叉表由 cross_select 方法得到 x=cross_select([@ 年度 ,@ 季度 ],[@ 地区 ],[@ 销售额 .sum()]); // 返回交叉表 取得轴表 ,axis0,axis1 x.axis0() // 得到第一轴表 x.axis1() // 取第二轴表 measure(), 取得度量表 x.measure()\@ 总销售 ; // 取得总销售

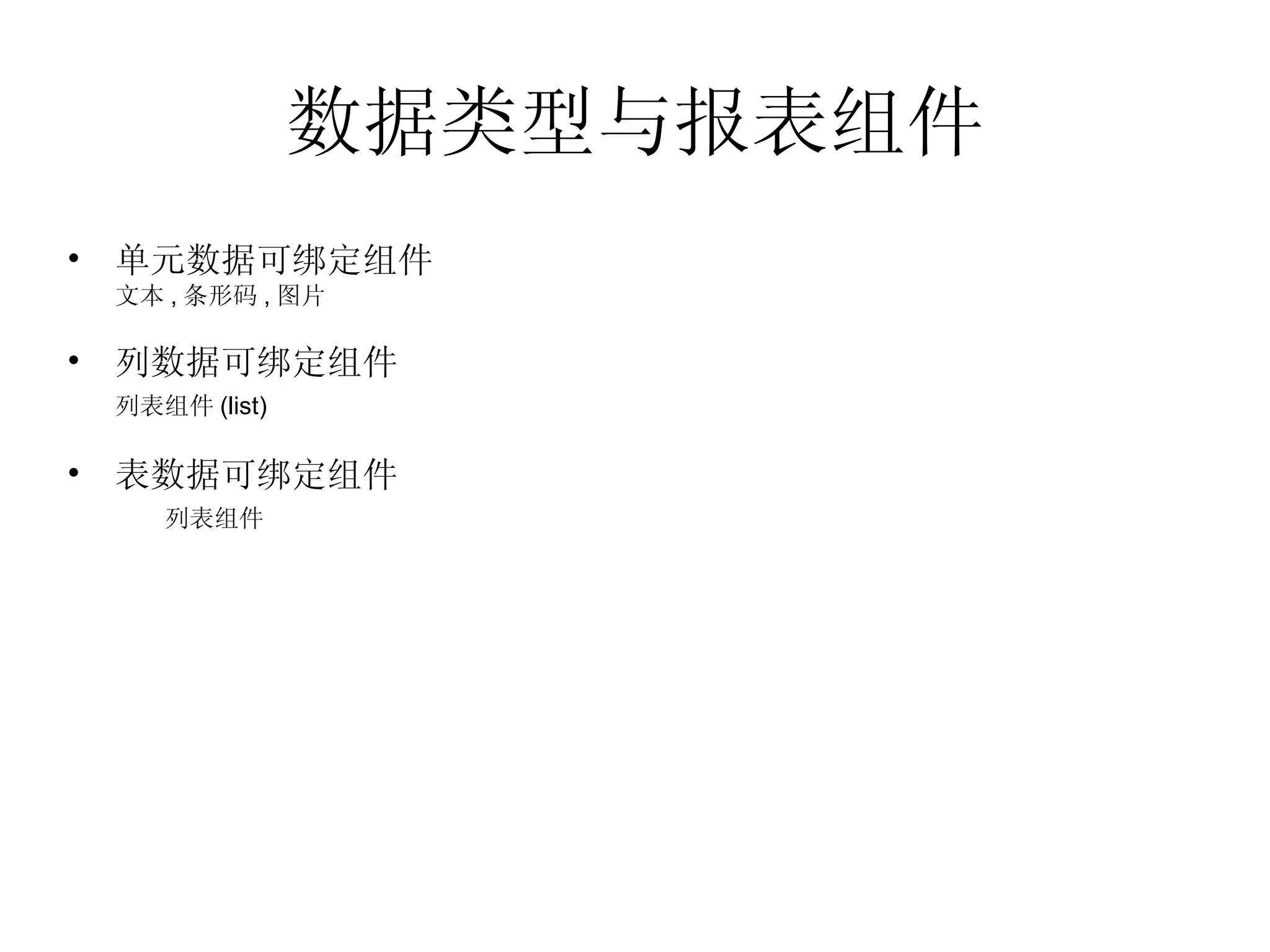

24. 数据类型与报表组件 单元数据可绑定组件 文本 , 条形码 , 图片 列数据可绑定组件 列表组件 (list) 表数据可绑定组件 列表组件

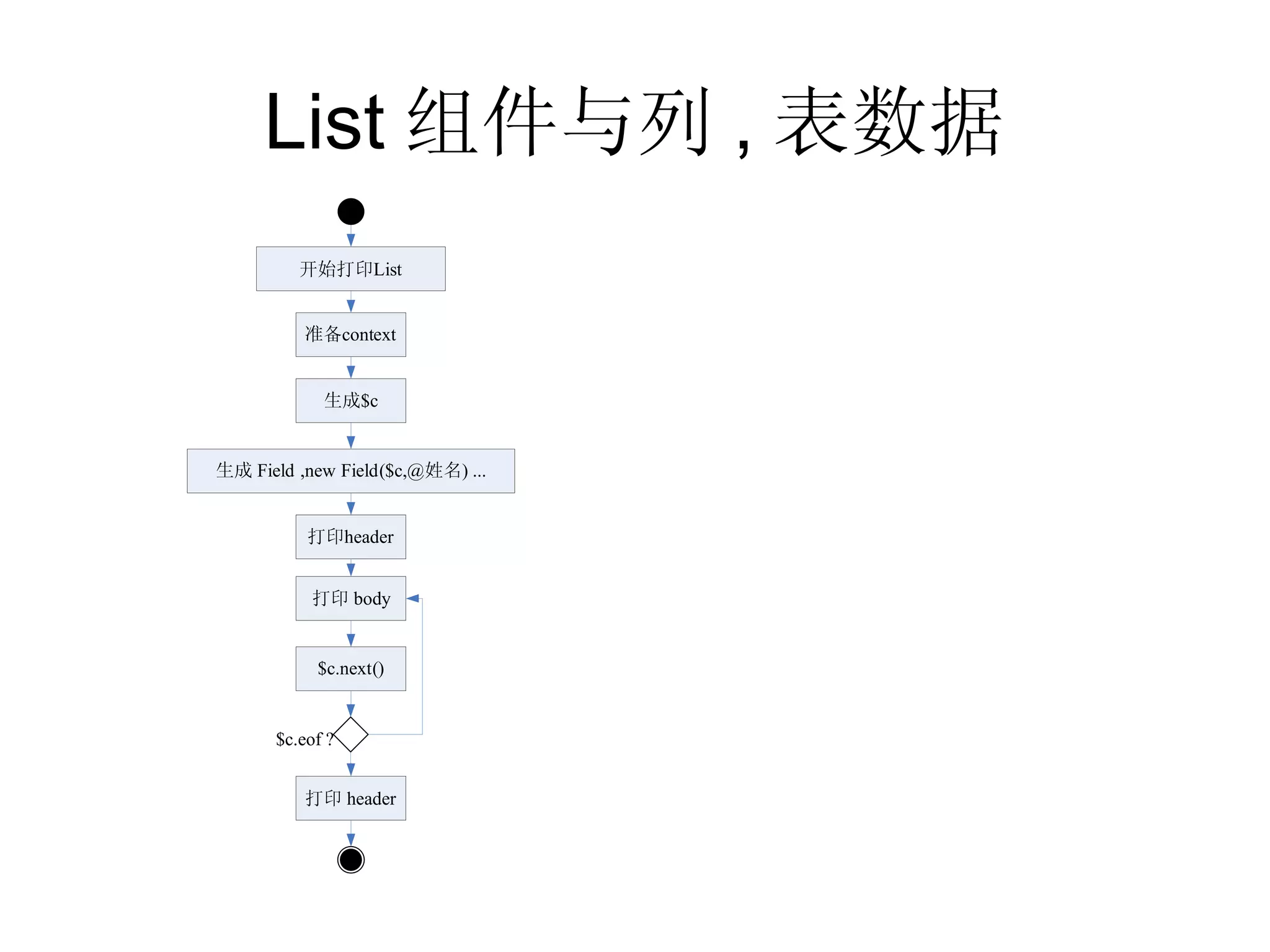

25. List 组件与列 , 表数据

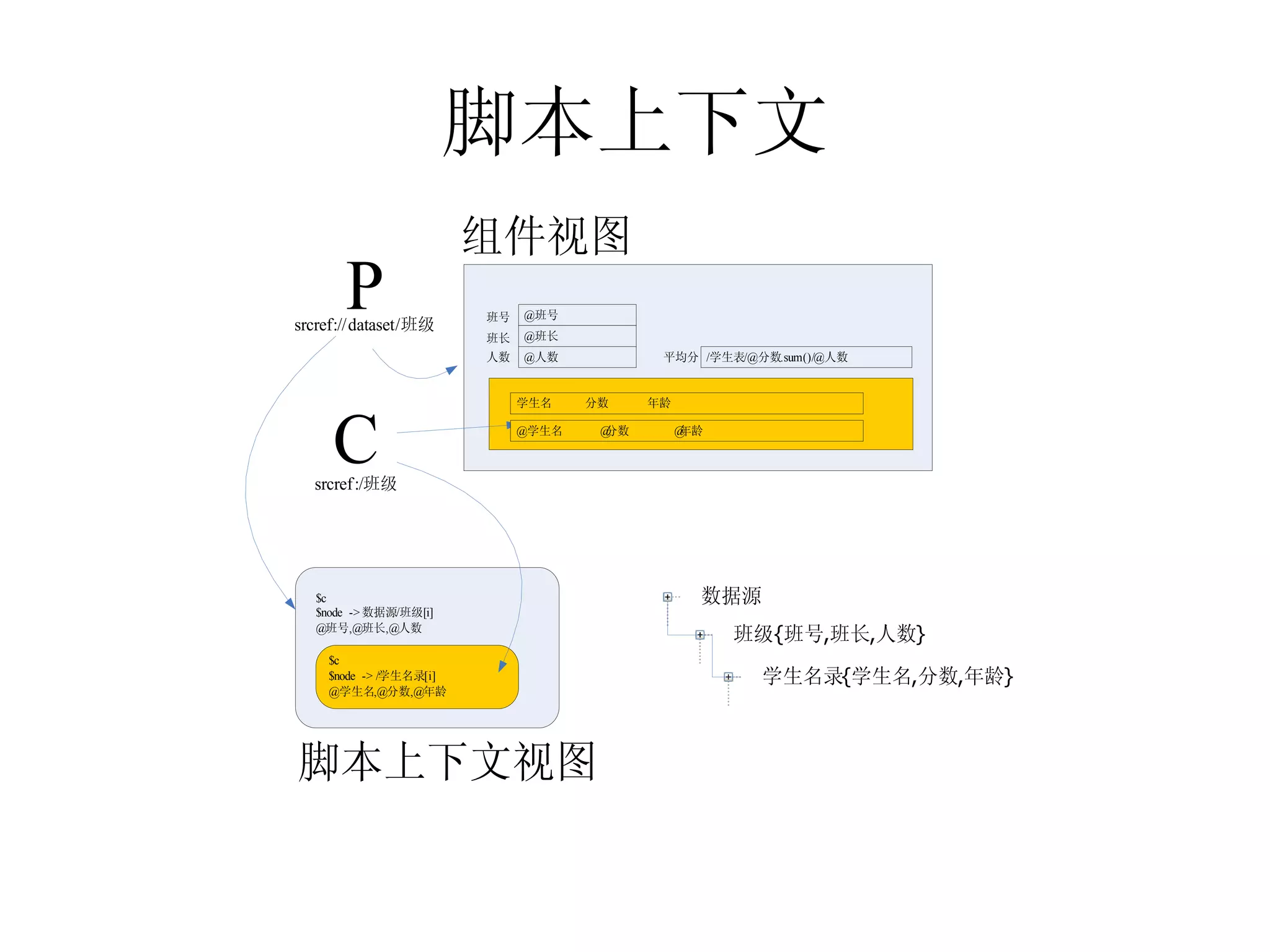

26. 脚本上下文

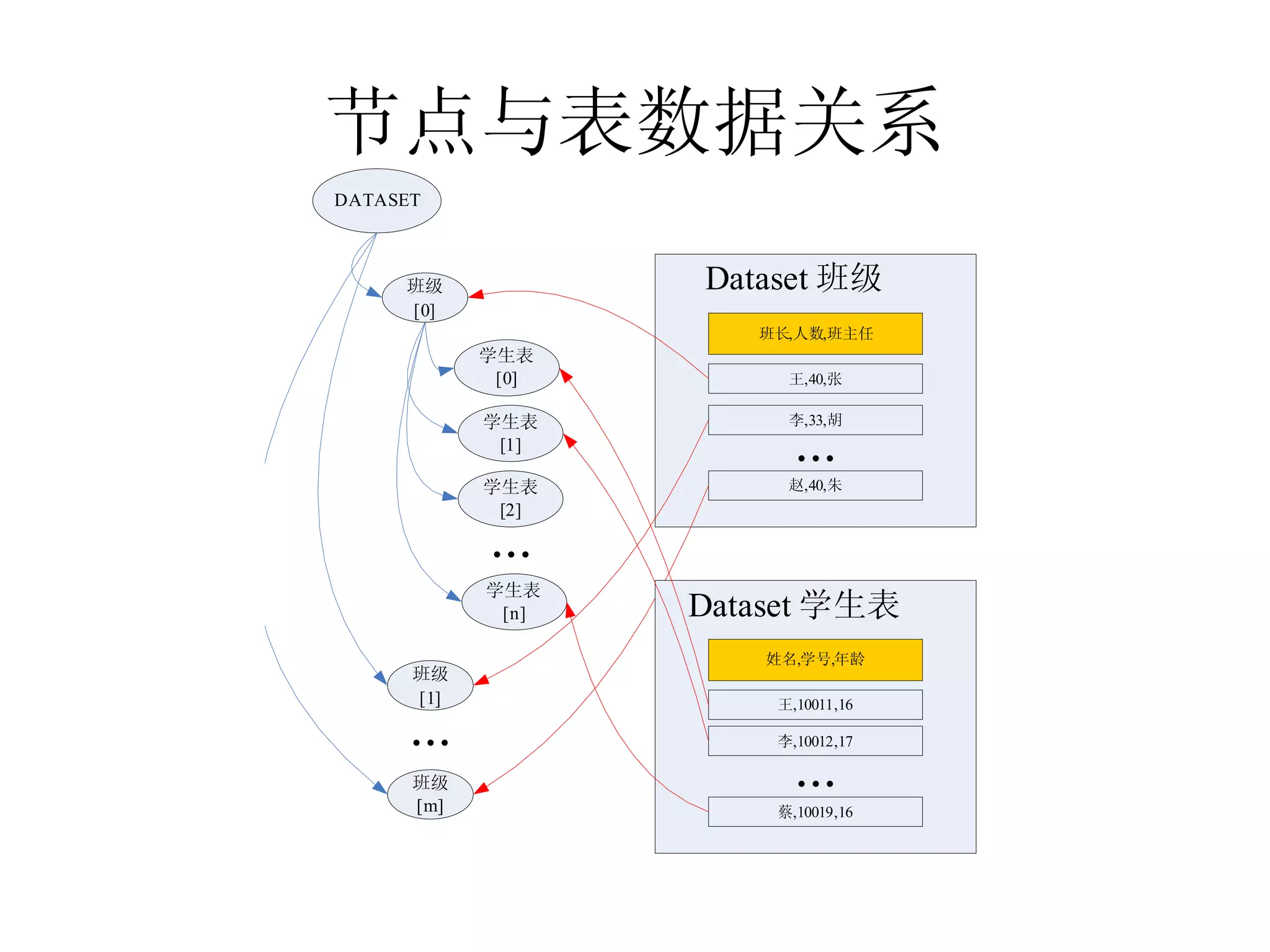

27. 节点与表数据关系

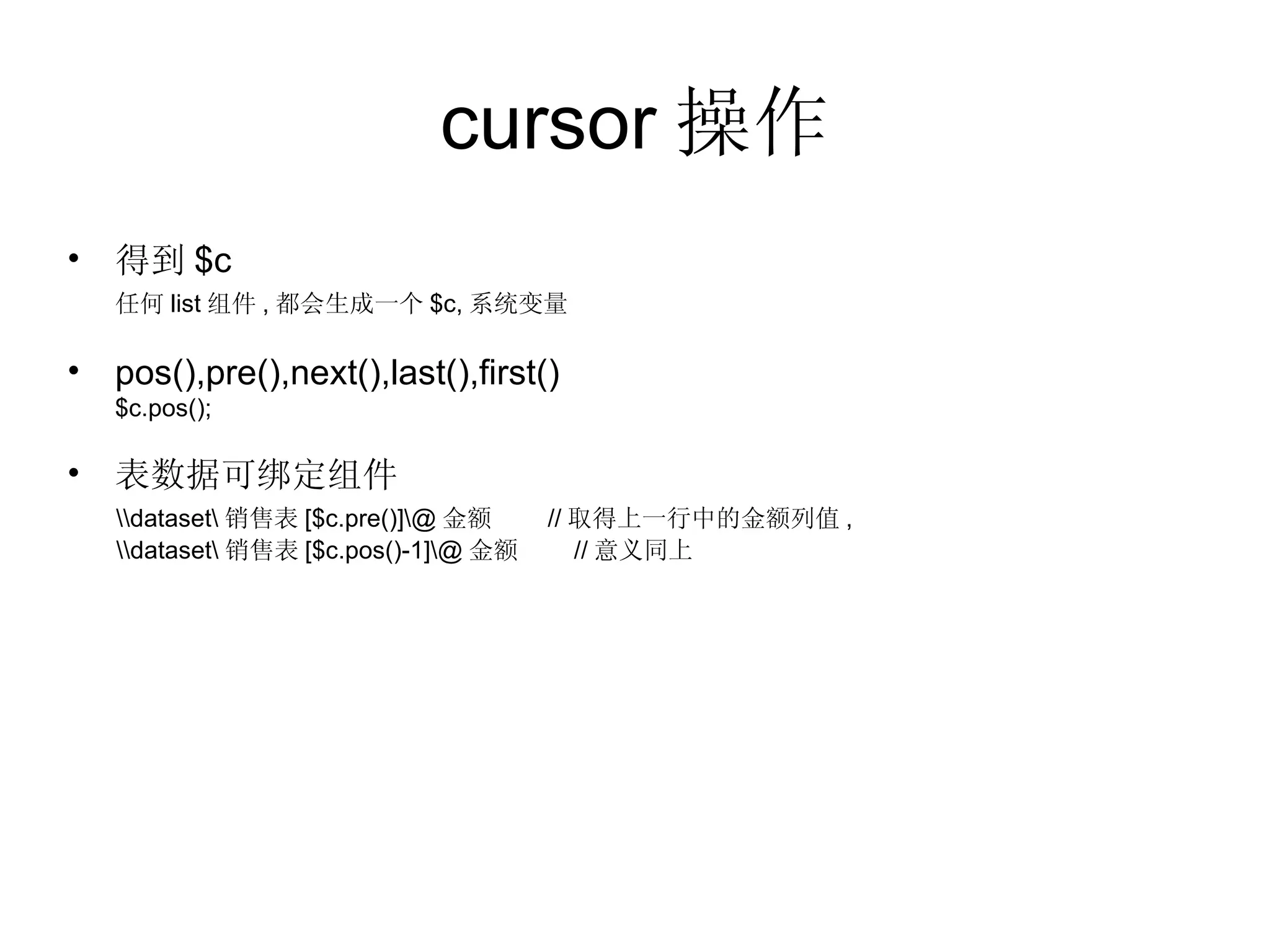

28. cursor 操作 得到 $c 任何 list 组件 , 都会生成一个 $c, 系统变量 pos(),pre(),next(),last(),first() $c.pos(); 表数据可绑定组件 \\dataset\ 销售表 [$c.pre()]\@ 金额 // 取得上一行中的金额列值 , \\dataset\ 销售表 [$c.pos()-1]\@ 金额 // 意义同上

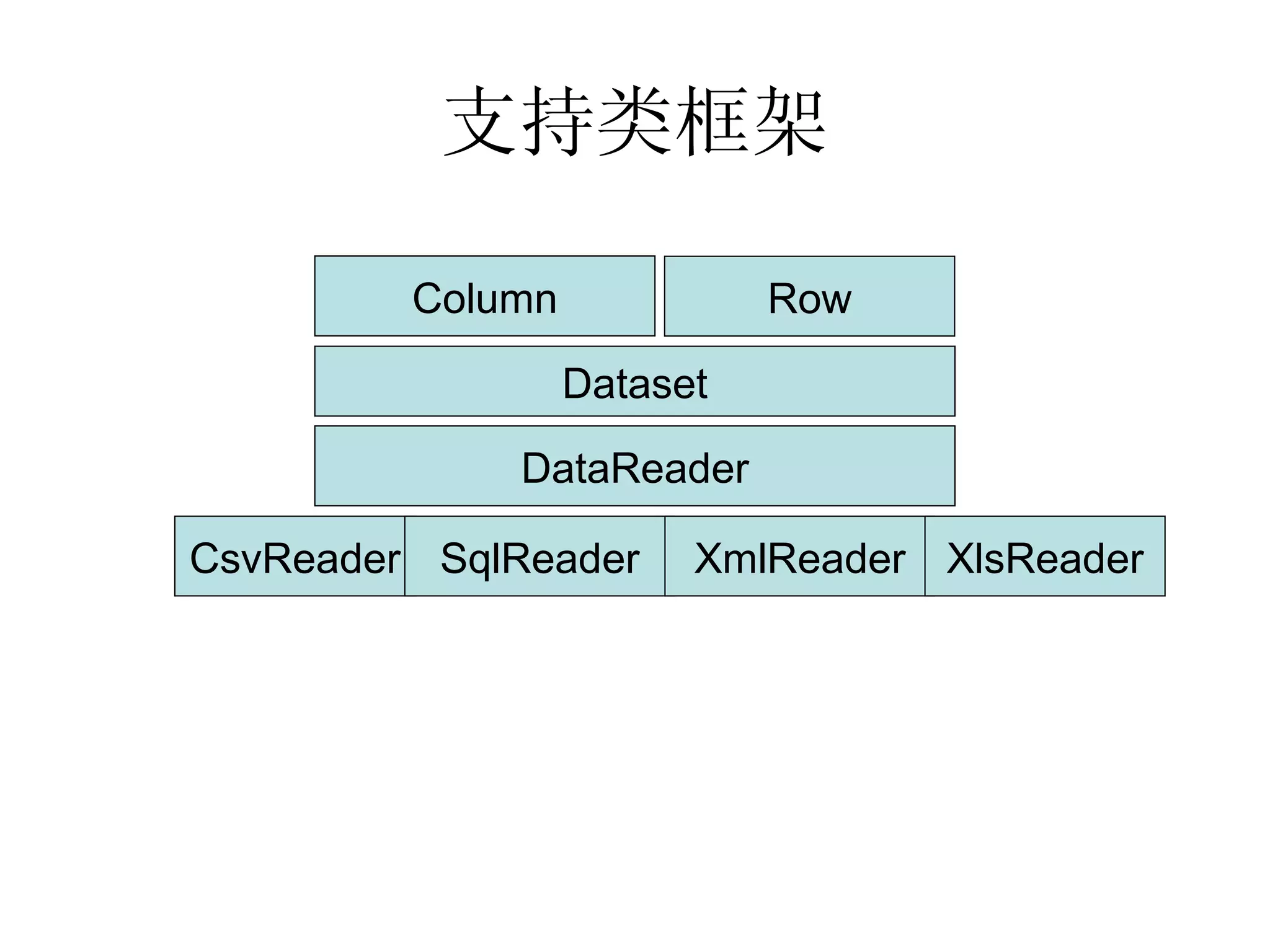

29. 支持类框架 Dataset Column Row DataReader CsvReader SqlReader XmlReader XlsReader

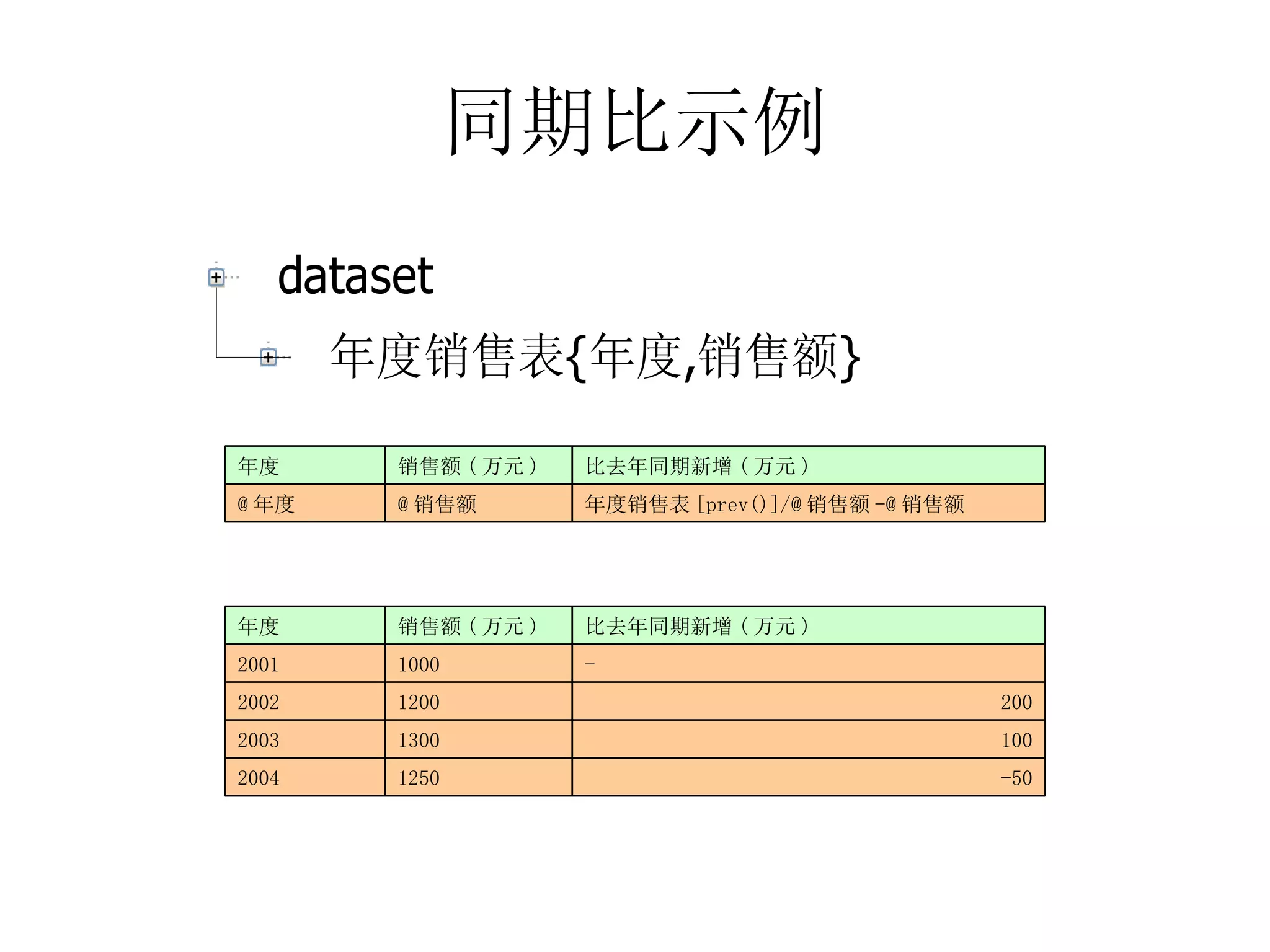

30. 同期比示例 -50 1250 2004 100 1300 2003 200 1200 2002 - 1000 2001 比去年同期新增 ( 万元 ) 销售额 ( 万元 ) 年度 年度销售表 [prev()]/@ 销售额 -@ 销售额 @ 销售额 @ 年度 比去年同期新增 ( 万元 ) 销售额 ( 万元 ) 年度

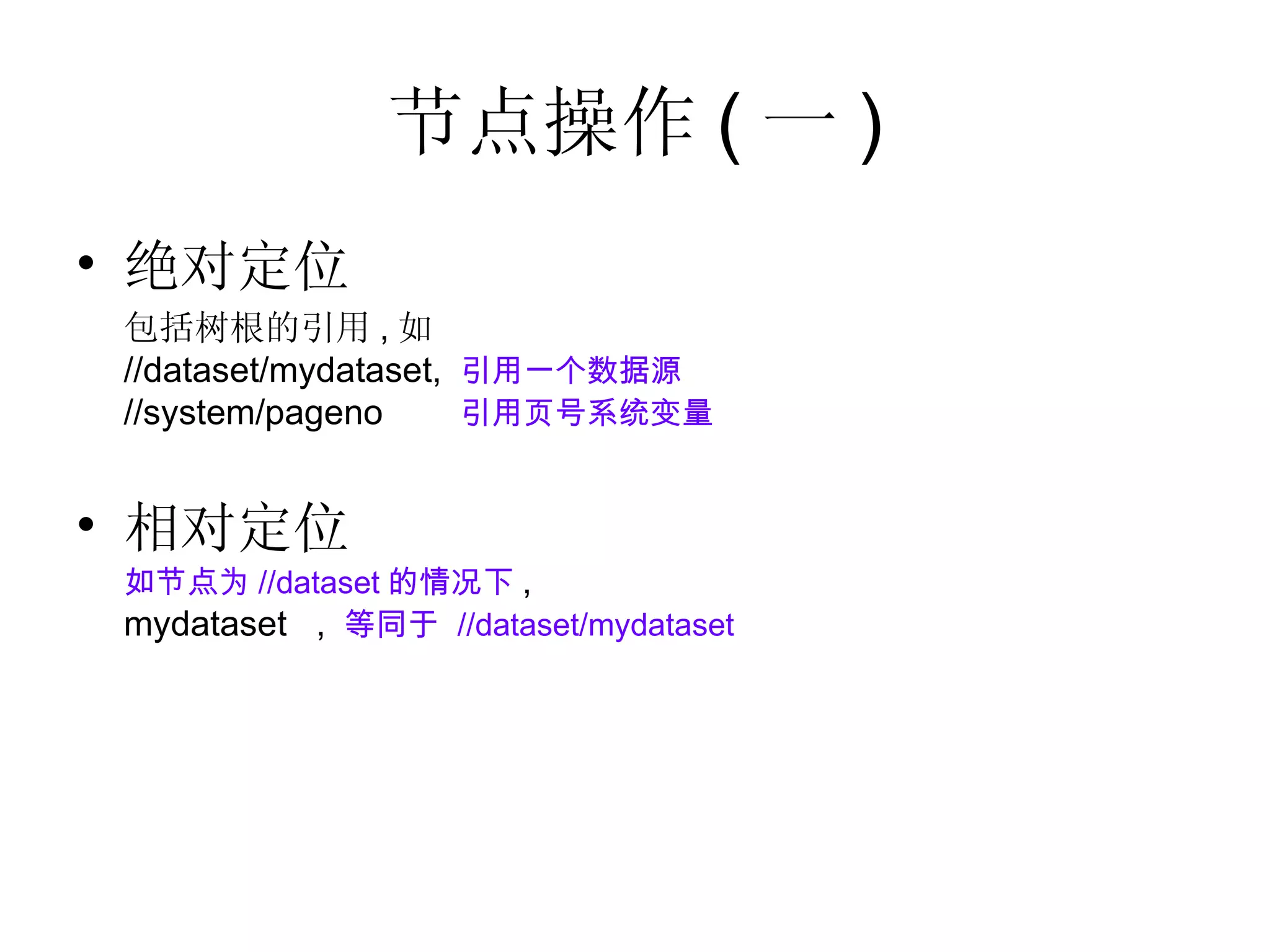

31. 节点操作 ( 一 ) 绝对定位 包括树根的引用 , 如 //dataset/mydataset, 引用一个数据源 //system/pageno 引用页号系统变量 相对定位 如节点为 //dataset 的情况下 , mydataset , 等同于 //dataset/mydataset

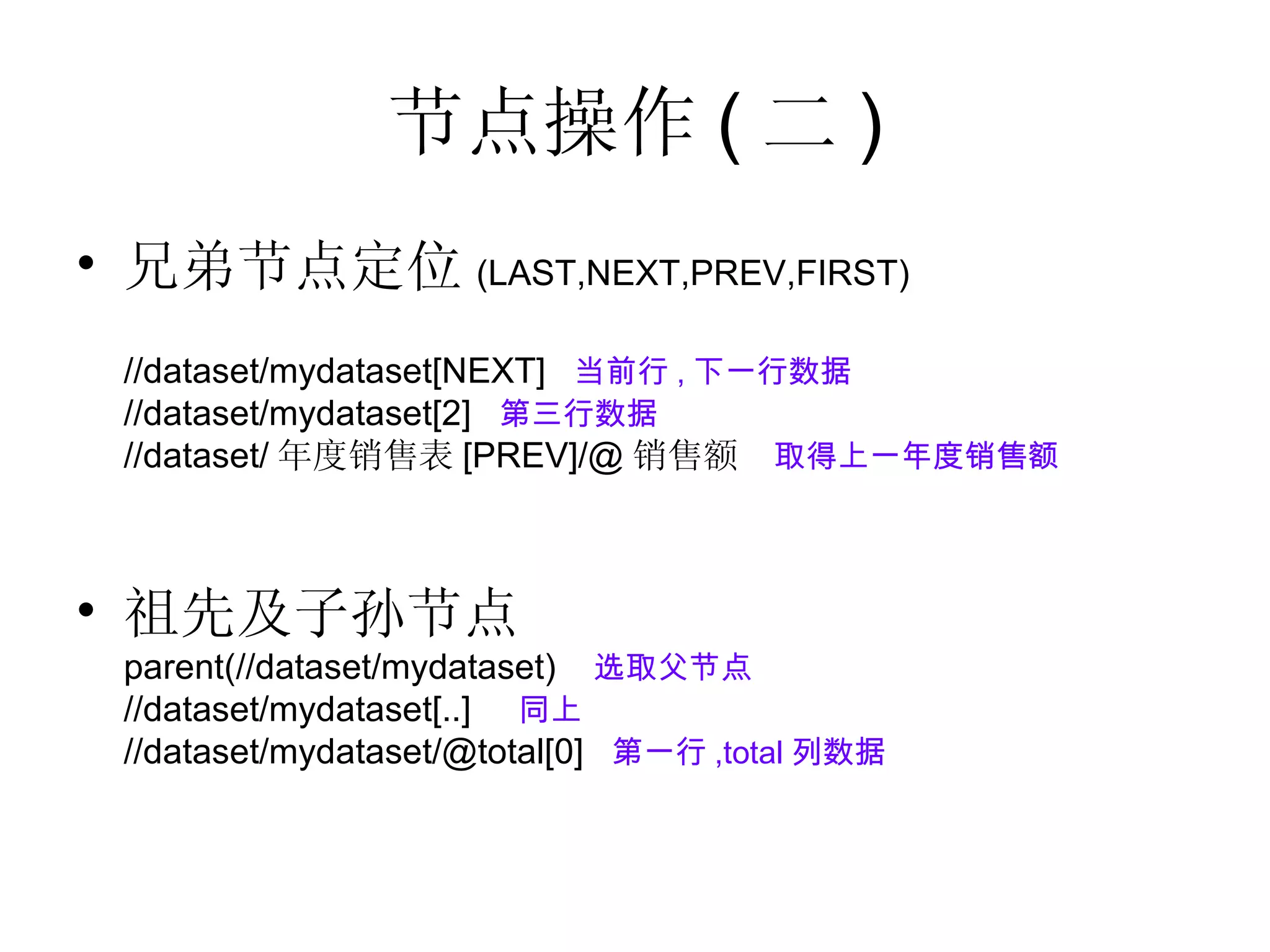

32. 节点操作 ( 二 ) 兄弟节点定位 (LAST,NEXT,PREV,FIRST) //dataset/mydataset[NEXT] 当前行 , 下一行数据 //dataset/mydataset[2] 第三行数据 //dataset/ 年度销售表 [PREV]/@ 销售额 取得上一年度销售额 祖先及子孙节点 parent(//dataset/mydataset) 选取父节点 //dataset/mydataset[..] 同上 //dataset/mydataset/@total[0] 第一行 ,total 列数据

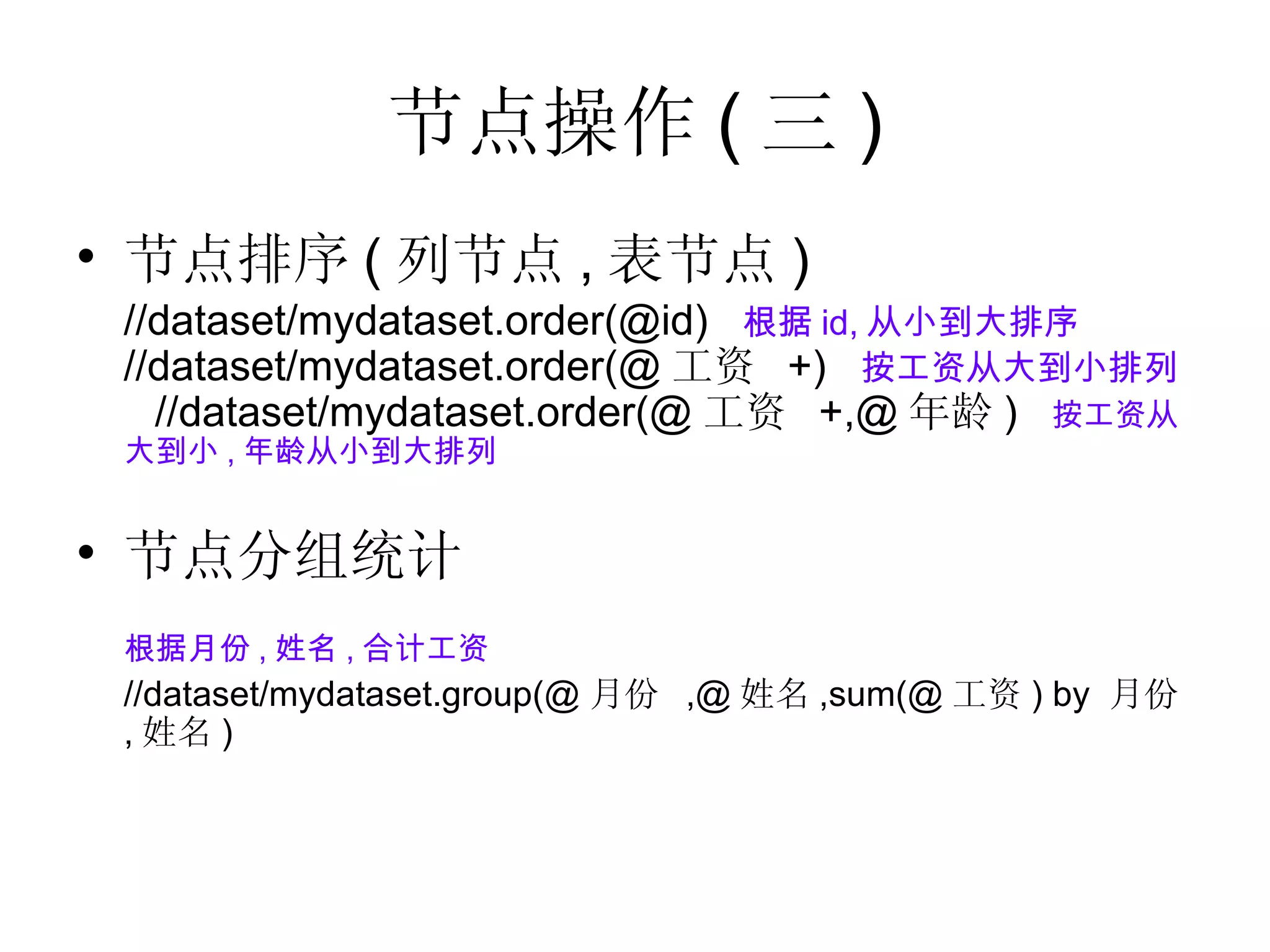

33. 节点操作 ( 三 ) 节点排序 ( 列节点 , 表节点 ) //dataset/mydataset.order(@id) 根据 id, 从小到大排序 //dataset/mydataset.order(@ 工资 +) 按工资从大到小排列 //dataset/mydataset.order(@ 工资 +,@ 年龄 ) 按工资从大到小 , 年龄从小到大排列 节点分组统计 根据月份 , 姓名 , 合计工资 //dataset/mydataset.group(@ 月份 ,@ 姓名 ,sum(@ 工资 ) by 月份 , 姓名 )

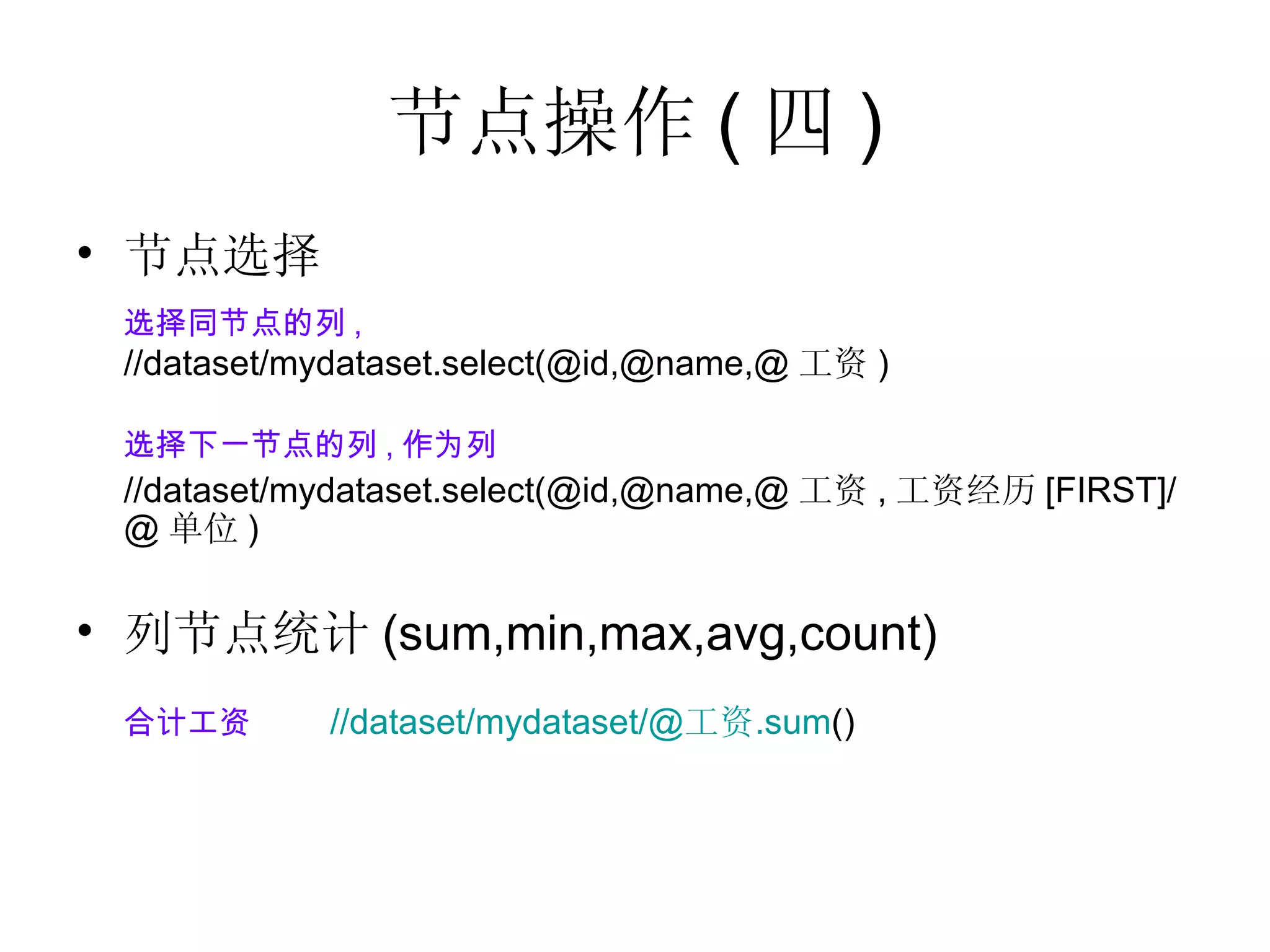

34. 节点操作 ( 四 ) 节点选择 选择同节点的列 , //dataset/mydataset.select(@id,@name,@ 工资 ) 选择下一节点的列 , 作为列 //dataset/mydataset.select(@id,@name,@ 工资 , 工资经历 [FIRST]/@ 单位 ) 列节点统计 (sum,min,max,avg,count) 合计工资 //dataset/mydataset/@ 工资 .sum ()

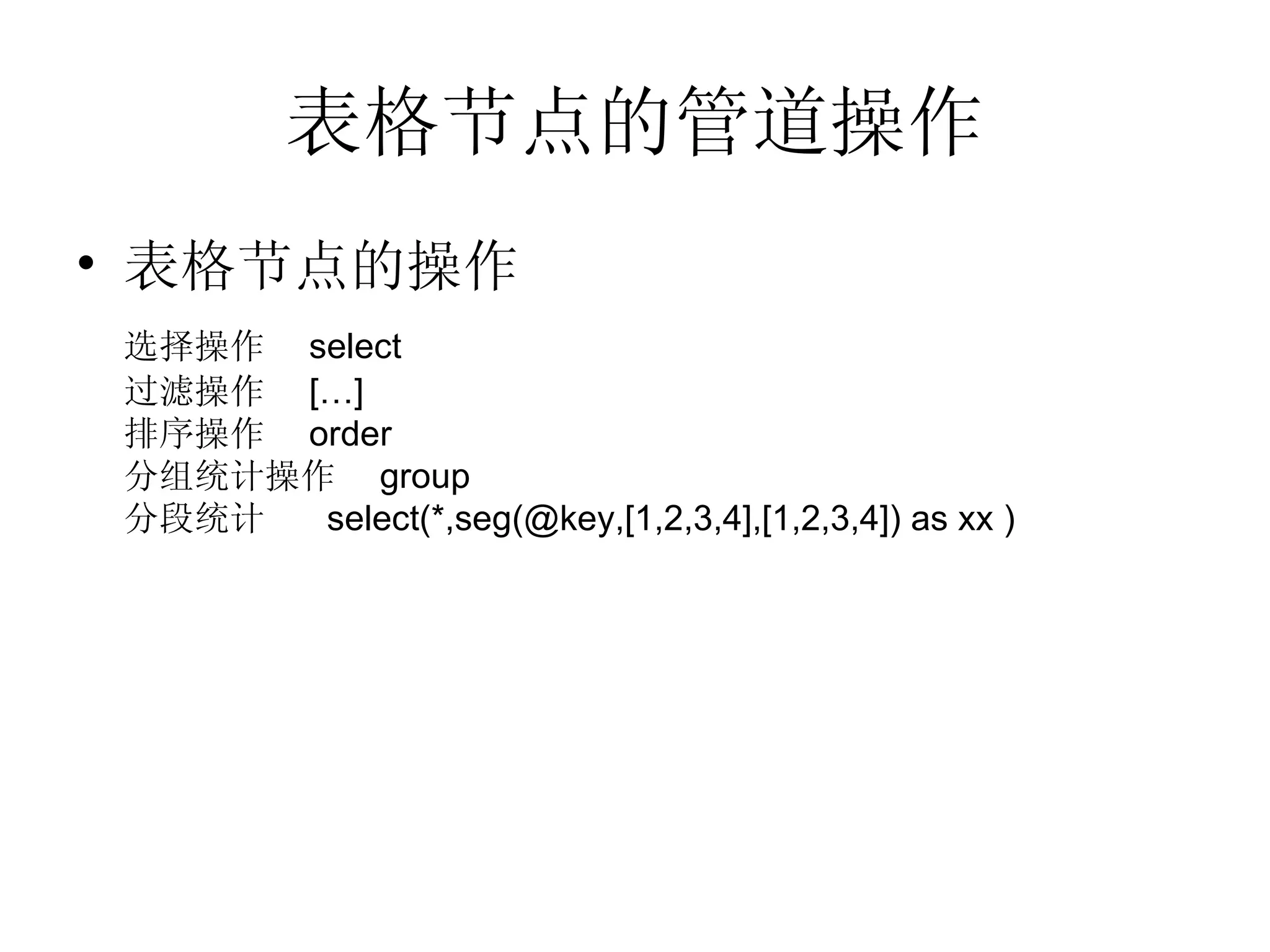

35. 表格节点的管道操作 表格节点的操作 选择操作 select 过滤操作 […] 排序操作 order 分组统计操作 group 分段统计 select(*,seg(@key,[1,2,3,4],[1,2,3,4]) as xx )

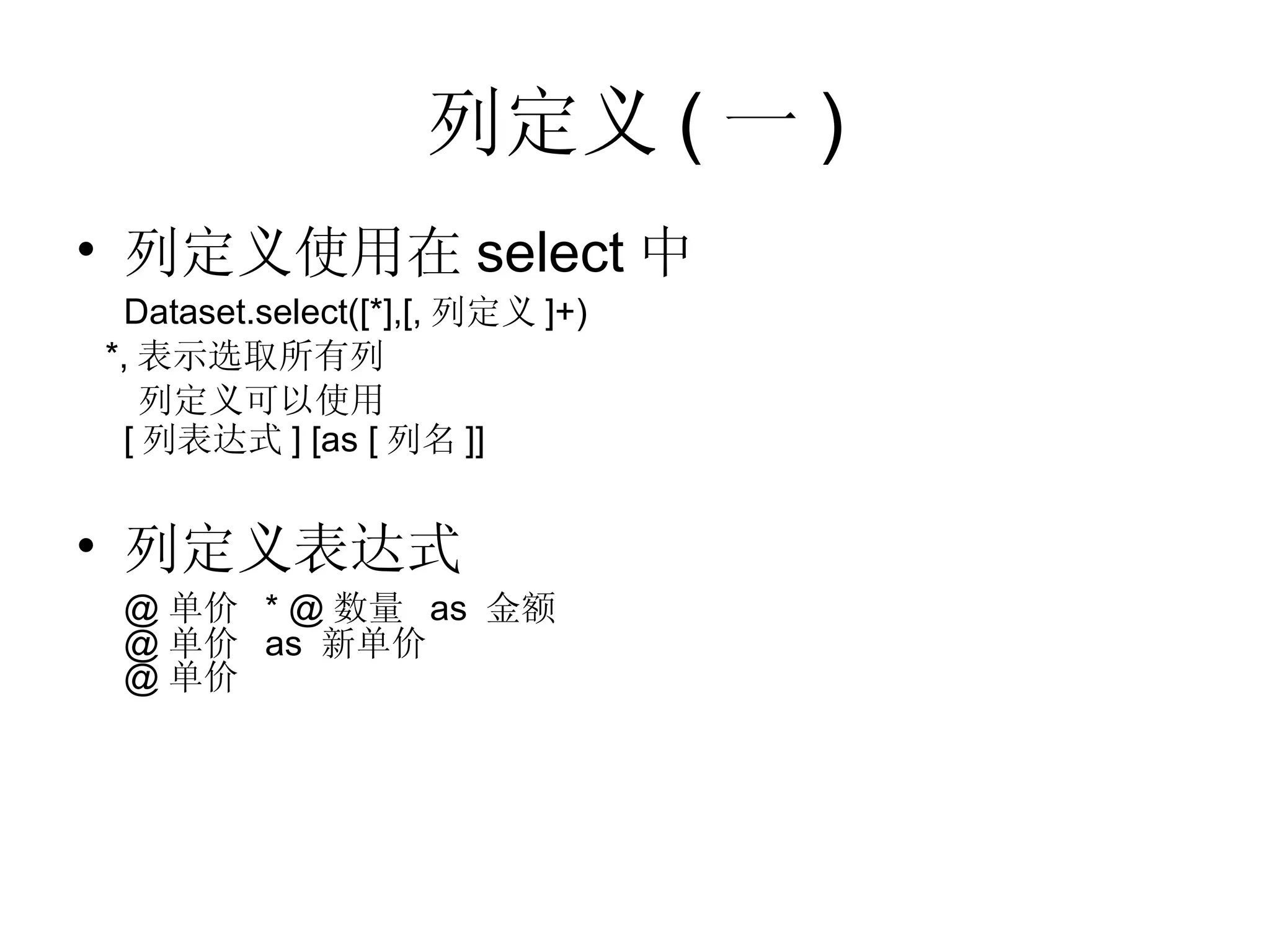

36. 列定义 ( 一 ) 列定义使用在 select 中 Dataset.select([*],[, 列定义 ]+) *, 表示选取所有列 列定义可以使用 [ 列表达式 ] [as [ 列名 ]] 列定义表达式 @ 单价 * @ 数量 as 金额 @ 单价 as 新单价 @ 单价

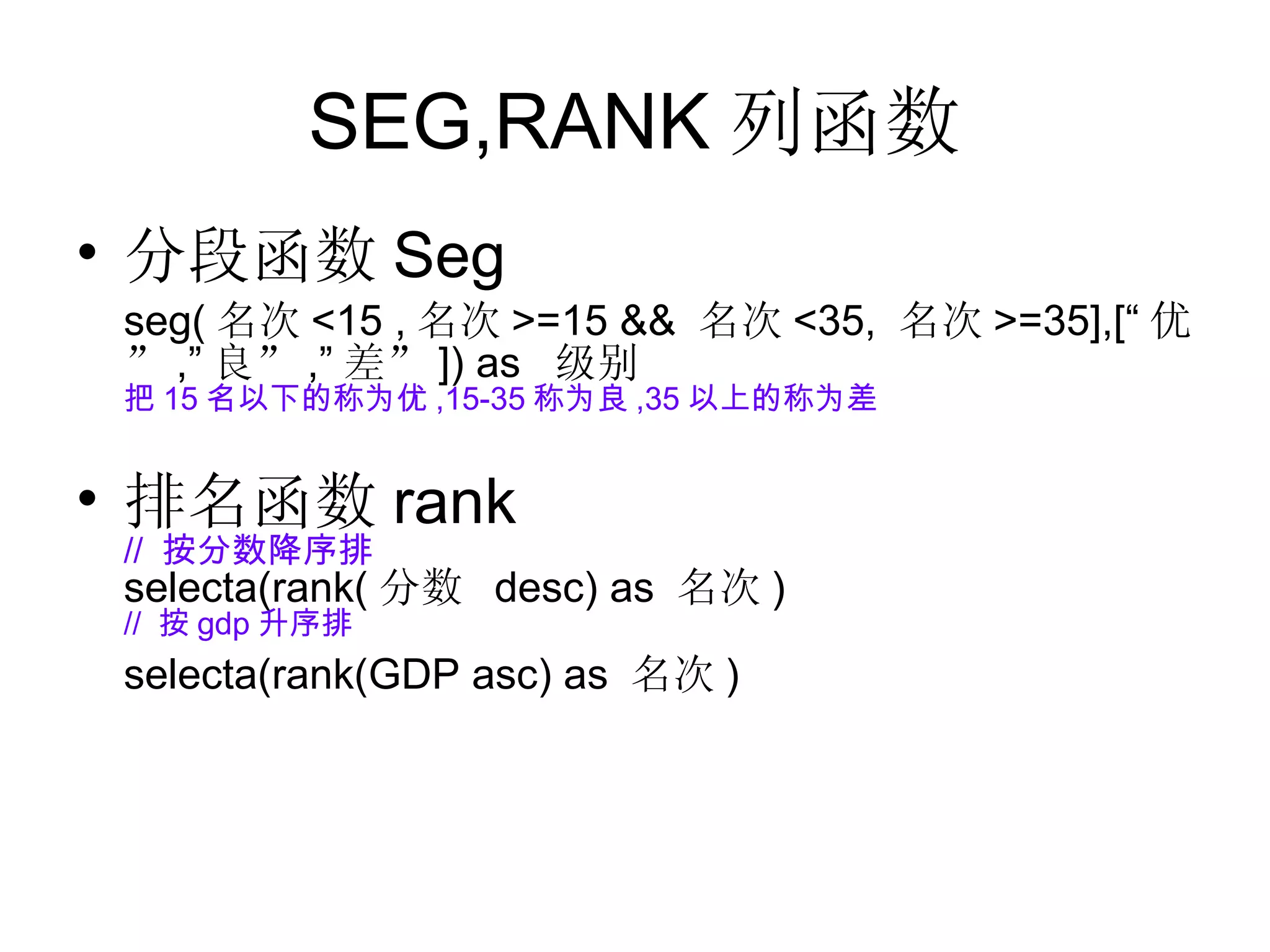

37. SEG,RANK 列函数 分段函数 Seg seg( 名次 <15 , 名次 >=15 && 名次 <35, 名次 >=35],[“ 优” ,” 良” ,” 差” ]) as 级别 把 15 名以下的称为优 ,15-35 称为良 ,35 以上的称为差 排名函数 rank // 按分数降序排 selecta(rank( 分数 desc) as 名次 ) // 按 gdp 升序排 selecta(rank(GDP asc) as 名次 )

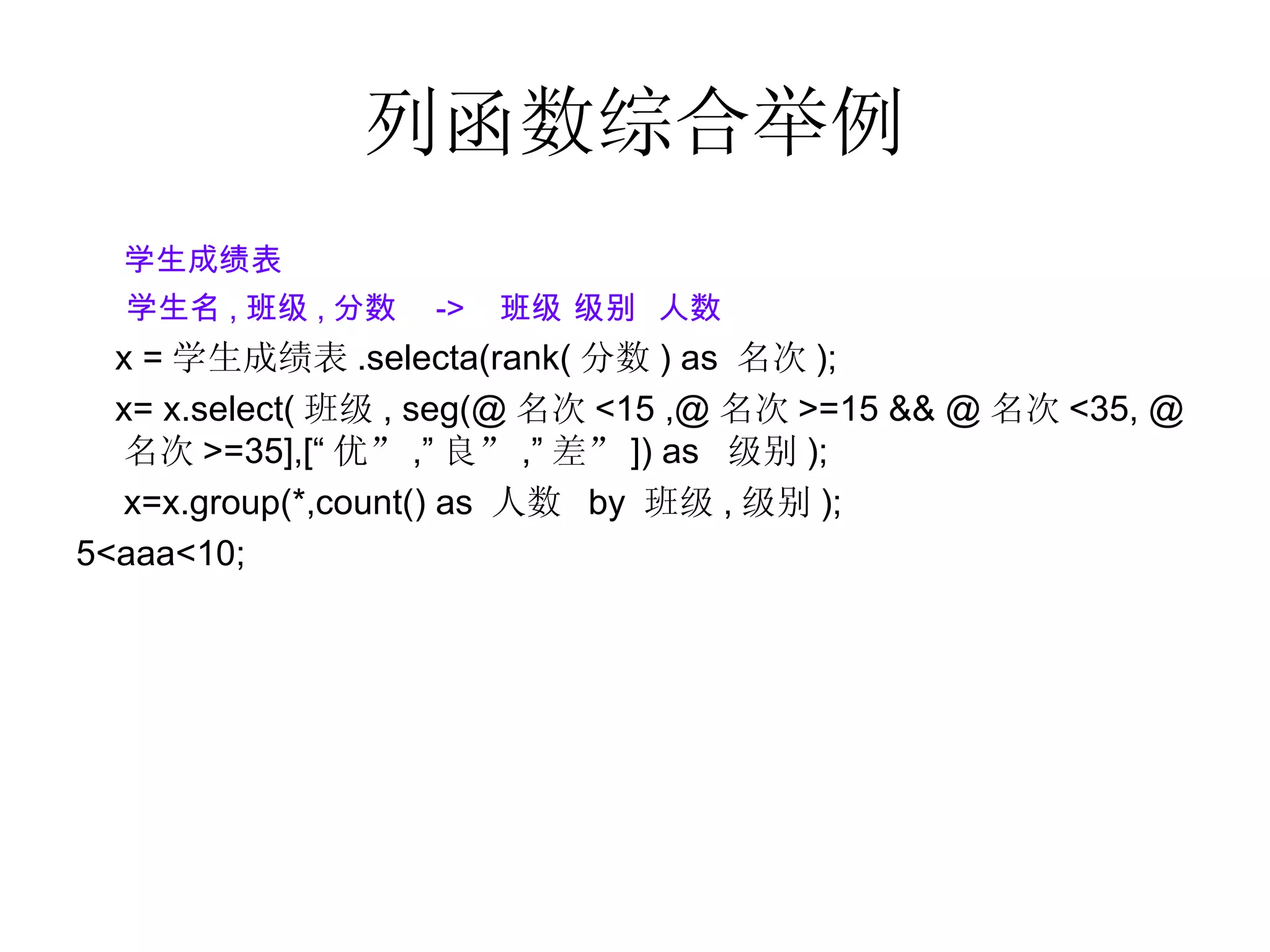

38. 列函数综合举例 学生成绩表 学生名 , 班级 , 分数 -> 班级 级别 人数 x = 学生成绩表 .selecta(rank( 分数 ) as 名次 ); x= x.select( 班级 , seg(@ 名次 <15 ,@ 名次 >=15 && @ 名次 <35, @ 名次 >=35],[“ 优” ,” 良” ,” 差” ]) as 级别 ); x=x.group(*,count() as 人数 by 班级 , 级别 ); 5<aaa<10;

39. 多阶段布局模型 组件类型 原始组件 集合组件 ( 表格 , 表格容器 , 页面 ), 组件大小 , 位置 对齐

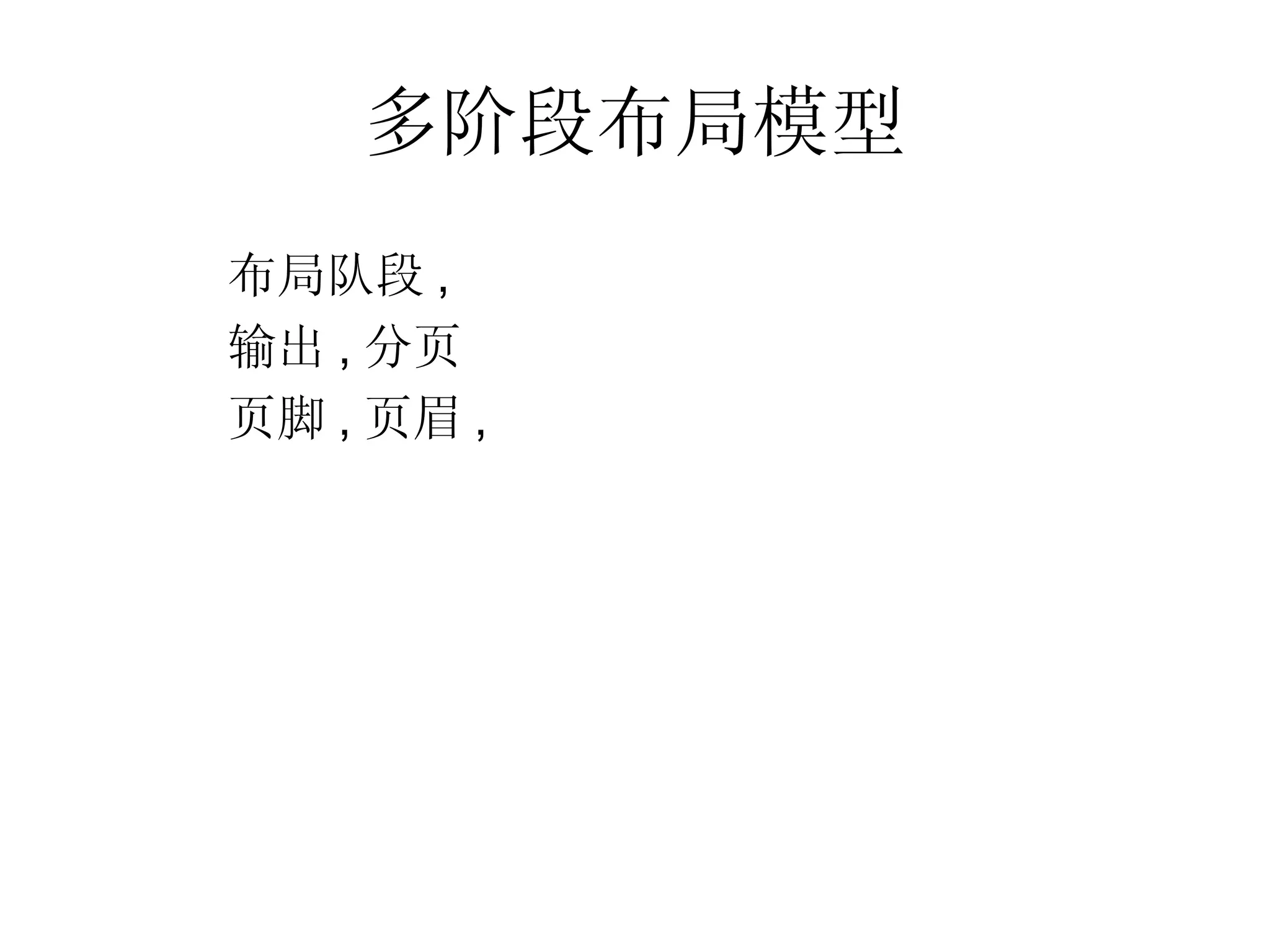

40. 多阶段布局模型 布局队段 , 输出 , 分页 页脚 , 页眉 ,

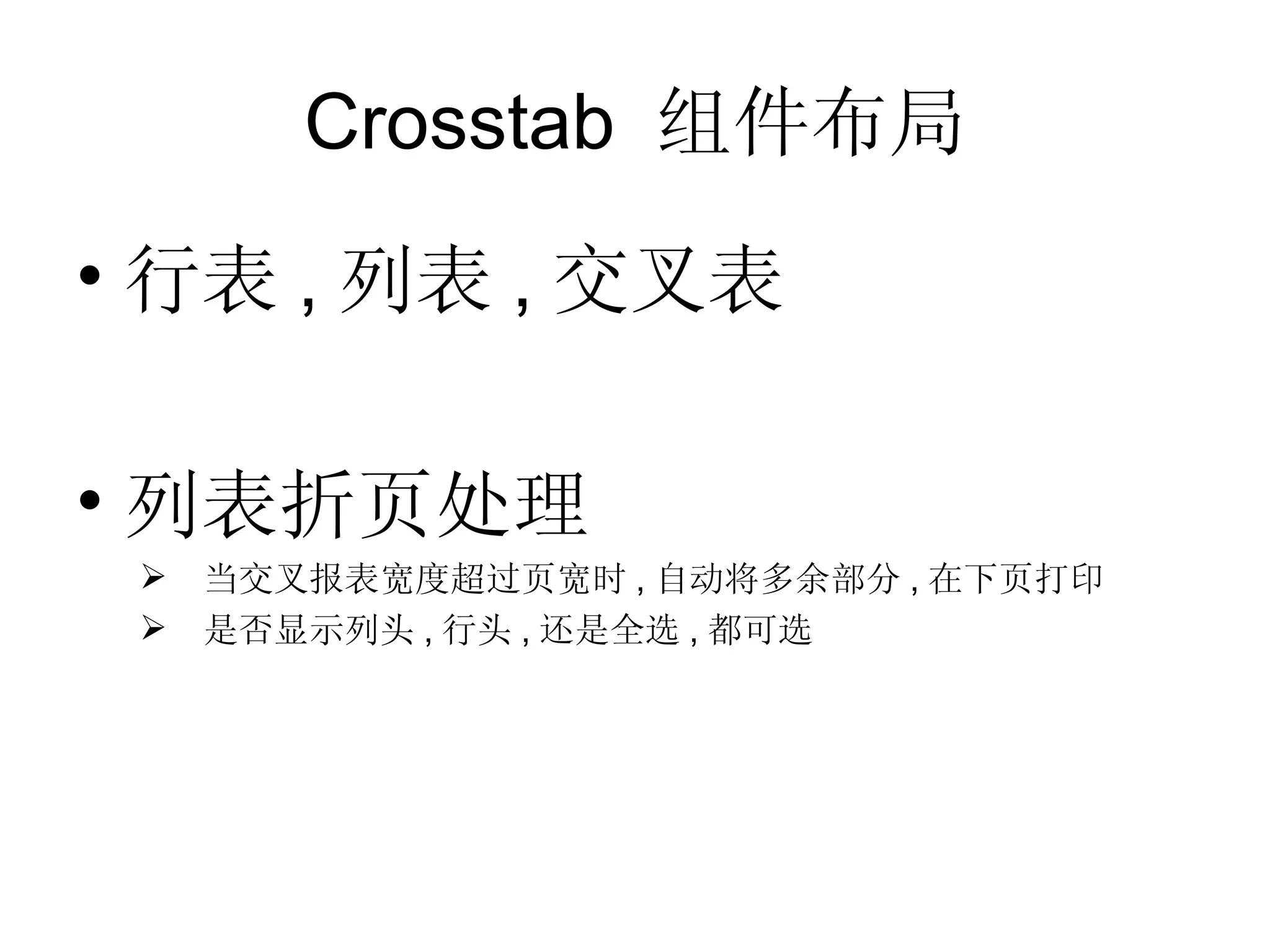

41. Crosstab 组件布局 行表 , 列表 , 交叉表 列表折页处理 当交叉报表宽度超过页宽时 , 自动将多余部分 , 在下页打印 是否显示列头 , 行头 , 还是全选 , 都可选

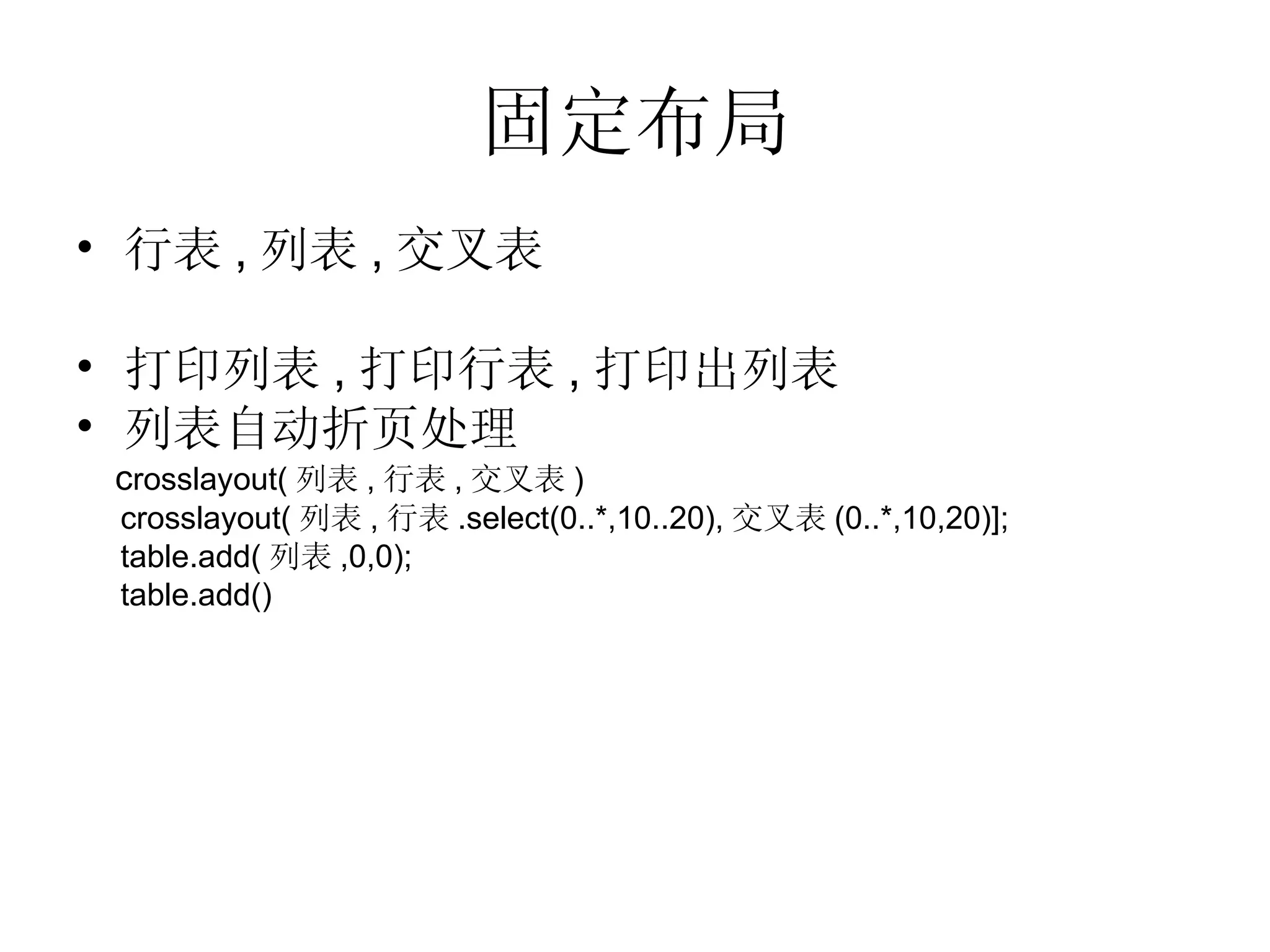

42. 固定布局 行表 , 列表 , 交叉表 打印列表 , 打印行表 , 打印出列表 列表自动折页处理 c rosslayout( 列表 , 行表 , 交叉表 ) crosslayout( 列表 , 行表 .select(0..*,10..20), 交叉表 (0..*,10,20)]; table.add( 列表 ,0,0); table.add()

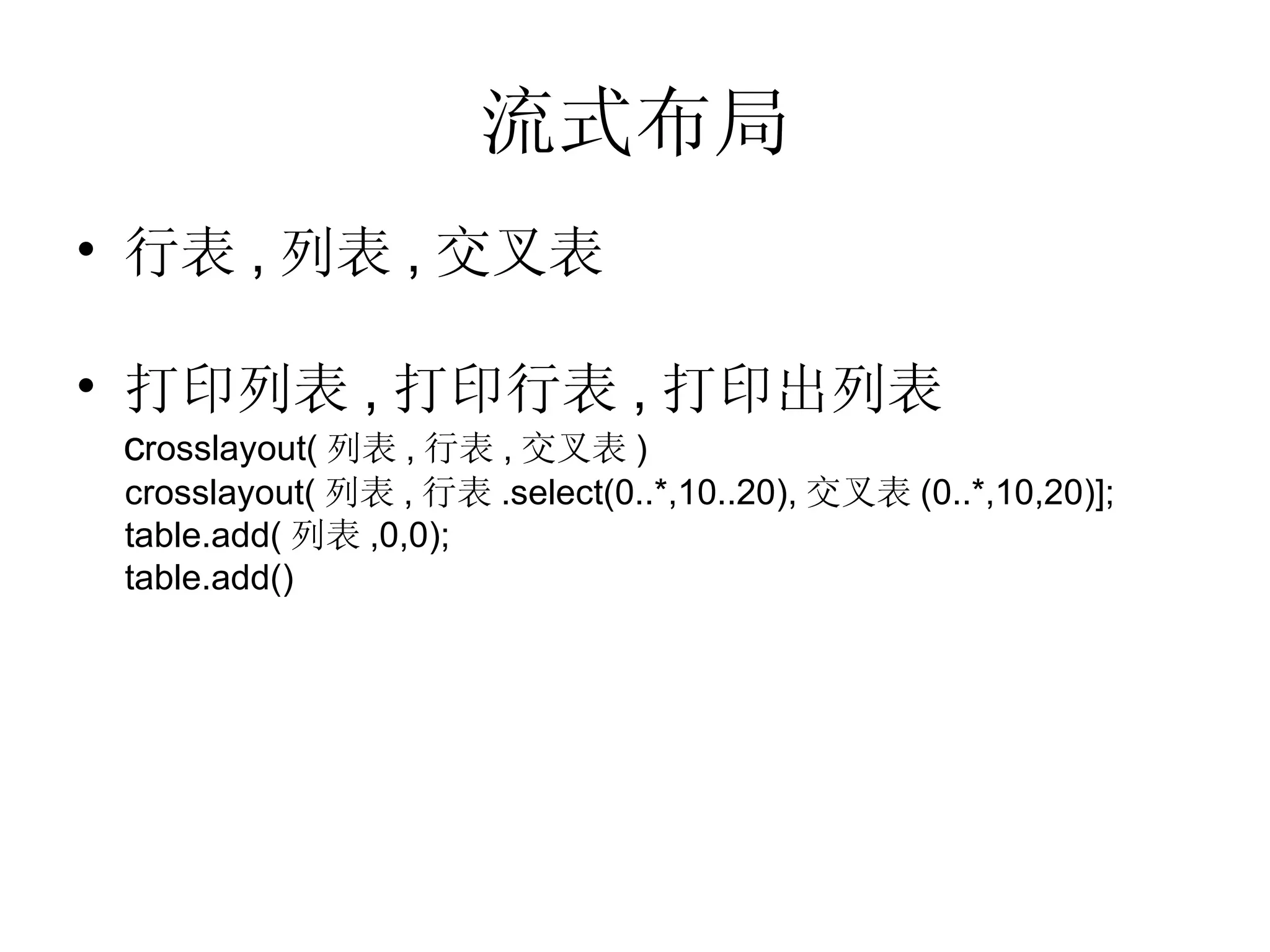

43. 流式布局 行表 , 列表 , 交叉表 打印列表 , 打印行表 , 打印出列表 c rosslayout( 列表 , 行表 , 交叉表 ) crosslayout( 列表 , 行表 .select(0..*,10..20), 交叉表 (0..*,10,20)]; table.add( 列表 ,0,0); table.add()

44. 主从报表数据模型 body Table ( 学生 ) header body List (// 班级 / 学生 ) @ 名次 @ 成绩 @ 学生名 @ 学号 名次 成绩 学生名 学号 @ 班长 班长 @ 班主任 班主任 @ 班级 班级号

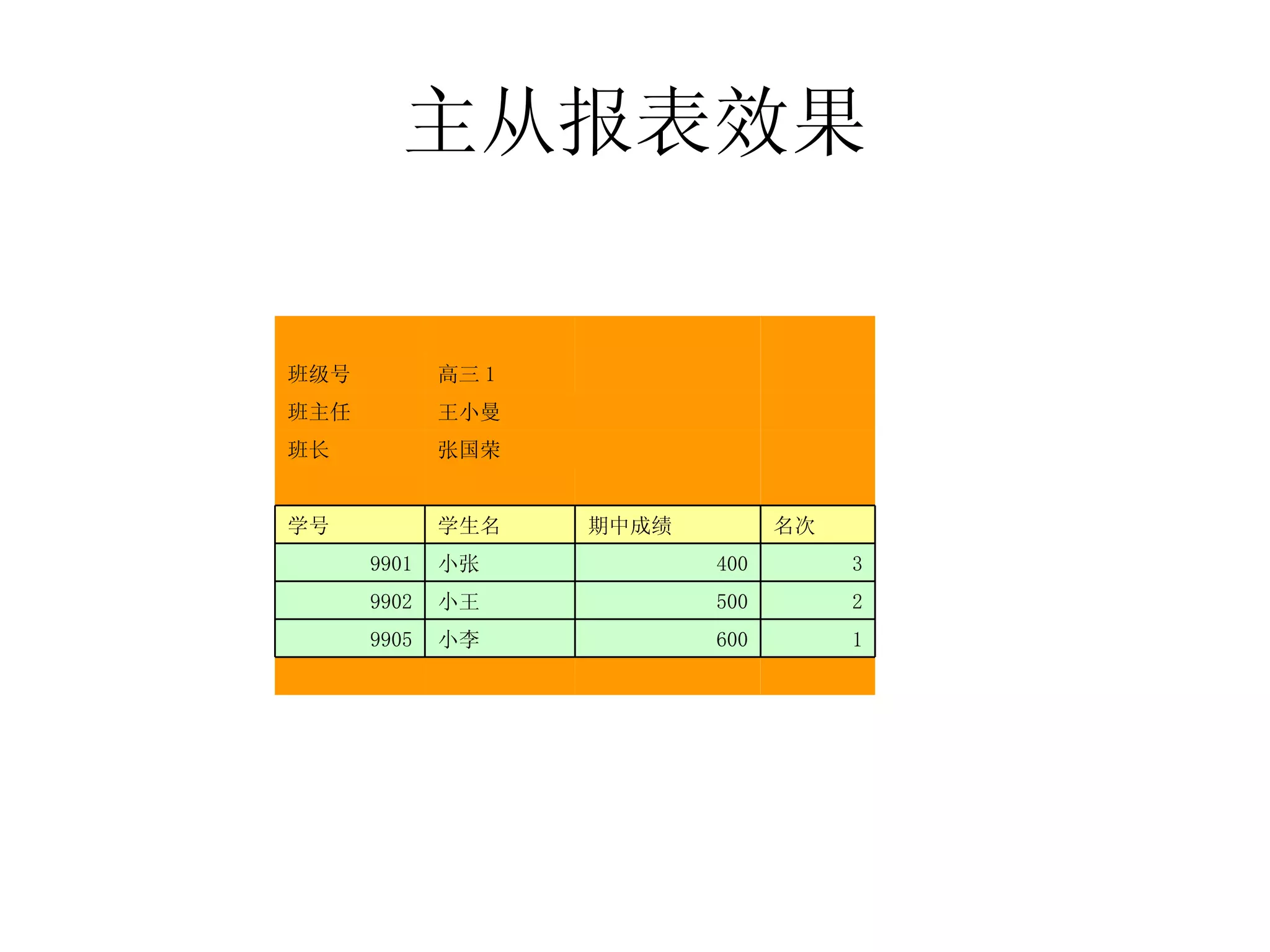

45. 主从报表效果 1 600 小李 9905 2 500 小王 9902 3 400 小张 9901 名次 期中成绩 学生名 学号 张国荣 班长 王小曼 班主任 高三 1 班级号
