18.4

1. Машина МКО-3Машина МКО-3 призначена для контурного обрізування двох
напіврядів плодових дерев, посаджених з міжряддями більше 4 м.
1 і 7 – різальні апарати; 2 – дискові пили; 3 – стріла; 4 – кронштейн;1 і 7 – різальні апарати; 2 – дискові пили; 3 – стріла; 4 – кронштейн;
5 – рама; 6 і 9 – гідроциліндри; 8 – огорожа; 10 – гайка болта;5 – рама; 6 і 9 – гідроциліндри; 8 – огорожа; 10 – гайка болта;
11 – фіксатор; 12 – брус.11 – фіксатор; 12 – брус.
4. Загальна будова та процес роботи машин4. Загальна будова та процес роботи машин
для догляд за кроною плодових деревдля догляд за кроною плодових дерев

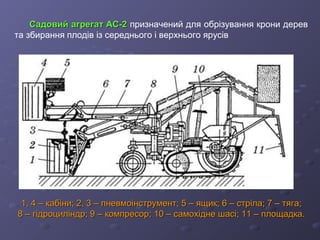

2. Садовий агрегат АС-2Садовий агрегат АС-2 призначений для обрізування крони дерев
та збирання плодів із середнього і верхнього ярусів
1, 4 – кабіни; 2, 3 – пневмоінструмент; 5 – ящик; 6 – стріла; 7 – тяга;1, 4 – кабіни; 2, 3 – пневмоінструмент; 5 – ящик; 6 – стріла; 7 – тяга;
8 – гідроциліндр; 9 – компресор; 10 – самохідне шасі; 11 – площадка.8 – гідроциліндр; 9 – компресор; 10 – самохідне шасі; 11 – площадка.

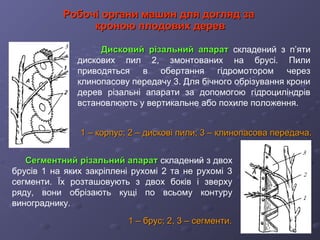

3. Дисковий різальний апаратДисковий різальний апарат складений з п’яти
дискових пил 2, змонтованих на брусі. Пили
приводяться в обертання гідромотором через
клинопасову передачу 3. Для бічного обрізування крони
дерев різальні апарати за допомогою гідроциліндрів
встановлюють у вертикальне або похиле положення.
1 – корпус; 2 – дискові пили; 3 – клинопасова передача.1 – корпус; 2 – дискові пили; 3 – клинопасова передача.
Робочі органи машин для догляд заРобочі органи машин для догляд за
кроною плодових деревкроною плодових дерев
Сегментний різальний апаратСегментний різальний апарат складений з двох
брусів 1 на яких закріплені рухомі 2 та не рухомі 3
сегменти. Їх розташовують з двох боків і зверху
ряду, вони обрізають кущі по всьому контуру
винограднику.
1 – брус; 2, 3 – сегменти.1 – брус; 2, 3 – сегменти.

4. Ротаційний різальний апаратРотаційний різальний апарат складається з
диска 1 і чотирьох, шарнірно закріплених, ножів 2.
При обертанні дисків ножі розташовуються по
радіусу та зрізують кущі на рівні 2-3 см від ґрунту.
1 – диск; 2 – ножі.1 – диск; 2 – ножі.
Колісно-зубчастий різальний апаратКолісно-зубчастий різальний апарат
складається з копіювального пальцевого
колеса 2 і диска 5 з шарнірно закріпленими
ножами 3. Диски обертаються в
горизонтальній площині. Ножі 3 зрізують лозу,
що потрапляє в проміжки між пальцями
колеса 2. Зустрічаючись з шпалерним стовпом
4, колесо перекочується по ньому, оберігаючи
ножі 21 від поломки.
1 – кожух; 2 – пальцеве колесо; 3 – ножі; 4 – стовп; 5 – диск.1 – кожух; 2 – пальцеве колесо; 3 – ножі; 4 – стовп; 5 – диск.

5. СекатораСекатора складається з нерухомого 1 рухомого 2 ножів. Останній
обертається поршнем 7 за допомогою штока 8. До штуцера 5
приєднують повітряний рукав. Усередині корпусу поміщений
золотниковий розподільник. При натисненні на курок 6 золотник 4
переміщається і перекриває канал стислого повітря, поворотна
пружина 2 пересуває поршень вправо та розкриває ножі. Робітник
підводить секатор до гілки і опускає курок. Золотник, що перемістився,
відкриває канал стислого повітря, яке спрямовується в порожнину
циліндра і приводить в рух поршень. Секатором зрізують гілки
діаметром до 20 мм. Товсті гілки відпилюють ножівками.
1, 9 – ножі;1, 9 – ножі;
2 – пружина;2 – пружина;
3 – корпус;3 – корпус;
4 – золотник;4 – золотник;
5 – штуцер;5 – штуцер;
6 – курок;6 – курок;
7 – поршень;7 – поршень;
8 – шток.8 – шток.

6. СекатораСекатора складається з нерухомого 1 рухомого 2 ножів. Останній
обертається поршнем 7 за допомогою штока 8. До штуцера 5
приєднують повітряний рукав. Усередині корпусу поміщений
золотниковий розподільник. При натисненні на курок 6 золотник 4
переміщається і перекриває канал стислого повітря, поворотна
пружина 2 пересуває поршень вправо та розкриває ножі. Робітник
підводить секатор до гілки і опускає курок. Золотник, що перемістився,
відкриває канал стислого повітря, яке спрямовується в порожнину
циліндра і приводить в рух поршень. Секатором зрізують гілки
діаметром до 20 мм. Товсті гілки відпилюють ножівками.
1, 9 – ножі;1, 9 – ножі;
2 – пружина;2 – пружина;
3 – корпус;3 – корпус;
4 – золотник;4 – золотник;
5 – штуцер;5 – штуцер;
6 – курок;6 – курок;
7 – поршень;7 – поршень;
8 – шток.8 – шток.
