12.2

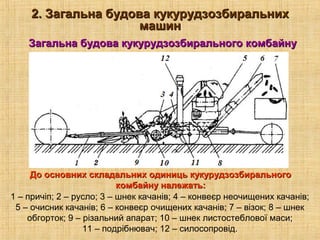

- 1. 1 – причіп;2 – русло; 3 – шнек качанів; 4 – конвеєр неочищених качанів; 5 – очисник качанів; 6 – конвеєр очищених качанів; 7 – візок; 8 – шнек обгорток; 9 – різальний апарат; 10 – шнек листостеблової маси; 11 – подрібнювач; 12 – силосопровід. 2. Загальна будова кукурудзозбиральних2. Загальна будова кукурудзозбиральних машинмашин До основних складальних одиниць кукурудзозбиральногоДо основних складальних одиниць кукурудзозбирального комбайну належать:комбайну належать: Загальна будова кукурудзозбирального комбайнуЗагальна будова кукурудзозбирального комбайну
- 2. 1 – приставка;2 – шнек качанів; 3 – похила камера; 4 – силосопровід; 5 – противага; 6 – молотильний апарат; 7 – русло; 8 – різальний апарат; 9 – шнек стебел; 10 – подрібнювач. Загальна будова кукурудзозбиральної приставки доЗагальна будова кукурудзозбиральної приставки до зернозбирального комбайнузернозбирального комбайну Основними частинами кукурудзозбирального агрегату на базіОсновними частинами кукурудзозбирального агрегату на базі зернозбирального комбайну є:зернозбирального комбайну є:

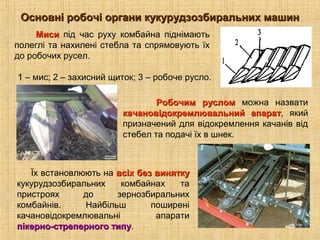

- 3. Основні робочі органикукурудзозбиральних машинОсновні робочі органи кукурудзозбиральних машин Робочим русломРобочим руслом можна назвати качановідокремлювальний апараткачановідокремлювальний апарат, який призначений для відокремлення качанів від стебел та подачі їх в шнек. 1 – мис; 2 – захисний щиток; 3 – робоче русло. Їх встановлюють на всіх без виняткувсіх без винятку кукурудзозбиральних комбайнах та пристроях до зернозбиральних комбайнів. Найбільш поширені качановідокремлювальні апарати пікерно-стреперного типупікерно-стреперного типу. МисиМиси під час руху комбайна піднімають полеглі та нахилені стебла та спрямовують їх до робочих русел.
- 4. Принцип діїПринцип діїданого апарату полягає у відокремленні качанів на пасивнихпасивних стриперних пластинах 2, відстань між якими менше середнього діаметру качана, при активномуактивному протягуванні стебел ребристими пікерними вальцями 1. 1 – протягувальні вальці; 2 – стриперні пластини; 3 – подавальні ланцюги; 4 – лапки ланцюгів; 5 – качан; 6 – стебло. Сучасні качановідокремлювальні апарати випускаються багатьма фірмами-виробниками однак принцип їх дії за пів сторіччя так і не змінивсяпринцип їх дії за пів сторіччя так і не змінився.
- 5. Подрібнювальний апарат.Подрібнювальний апарат.Призначений для подрібнення листостеблової маси кукурудзи та подачі подрібненої маси по трубі в кузов транспортного засобу. На сучасних комбайнах встановлюють подрібнювальні апарати барабанного типу. 1 – привідний шків; 2 – ножі; 3 – вал. Різальний апаратРізальний апарат.. Призначений для зрізу стебел кукурудзи та подачі їх на шнек стебел. На вітчизняних кукурудзозбиральних комбайнах та пристроях до зернозбиральних комбайнів в основному використовують ротаційно-барабанні різальні апарати безпідпірного різання. 1 – бітер; 2 – протирізальна пластина; 3 – подрібнювальний барабан; 4 – силосопровід.
- 6. БітерБітер призначений дляспресування листостеблової маси, після шнеку стебел, і подачі її до подрібнювального барабану. 1 – вал; 2 – диск; 3 – ножі; 4 – лопатка; 5 – шків. Ножі подрібнювального барабануподрібнювального барабану разом з протирізальною пластиноюпротирізальною пластиною утворюють різальну пару, яка подрібнює стебла, що надходять через живильне вікно, і лопатками кидає подрібнену масу в силосопровід. На сучасних кукурудзозбиральних машинах закордонного виробництва широко розповсюджені ротаційно-дисковіротаційно-дискові подрібнювачіподрібнювачі, які встановлюються на качановідокремлювальних апаратах і поєднують в собі різальний та подрібнювальний апарати.
- 7. Качаноочисний апарат.Качаноочисний апарат.Призначений для очищення качанів від обгортки. Апарат складається з восьми або шести пар вальців, які встановлені на рамі так, що утворюють чотири або три активних жолоби. Кожна пара має чавунний та гумовий вальці. 1 – щиток; 2 – подільник; З – металевий валець; 4 – гумовий валець; 5 – циліндрична шестерня; 6 – привідна зірочка; 7 – конічна шестірня. ЧавунніЧавунні мають гвинтоподібні рифи і встановлені на поверхні в отвори металеві зубці, які збільшують їх захоплювальну здатність. ГумовийГумовий вальці складаються з набору гумових втулок, які мають зубчасті виступи по всій поверхні. Вальці кожної пари, обертаючись назустріч один одному, захоплюють кінці обгорток качанів, тягнуть їх вниз і відокремлюють.
- 8. Притискний пристрійПритискний пристрійроторно-лопатевого типу призначений для притискання качанів, покращення розподілу та переміщення качанів по робочій поверхні очисника. Складається з двох рядів притискних барабанів 6 і 12, двох бітерів – приймального 7 і обмежувального 13. Притискні барабани шарнірно підвішені на важелях 10 та 11 і утримуються тягами 5 з пружинами 4 над очисними вальцями. Бітери приводяться в рух ланцюговою передачею від вала очисного апарата, а притискні барабани – від вала бітерів. 1 – опора; 2 – площадка; 3 – регулювальні шайби; 4 – пружина; 5 – тяга; 6, 12 – притискні барабани; 7 – приймальний бітер; 8 – опора; 9 – боковина; 10, 11 – важелі; 13 – обмежувальний бітер
