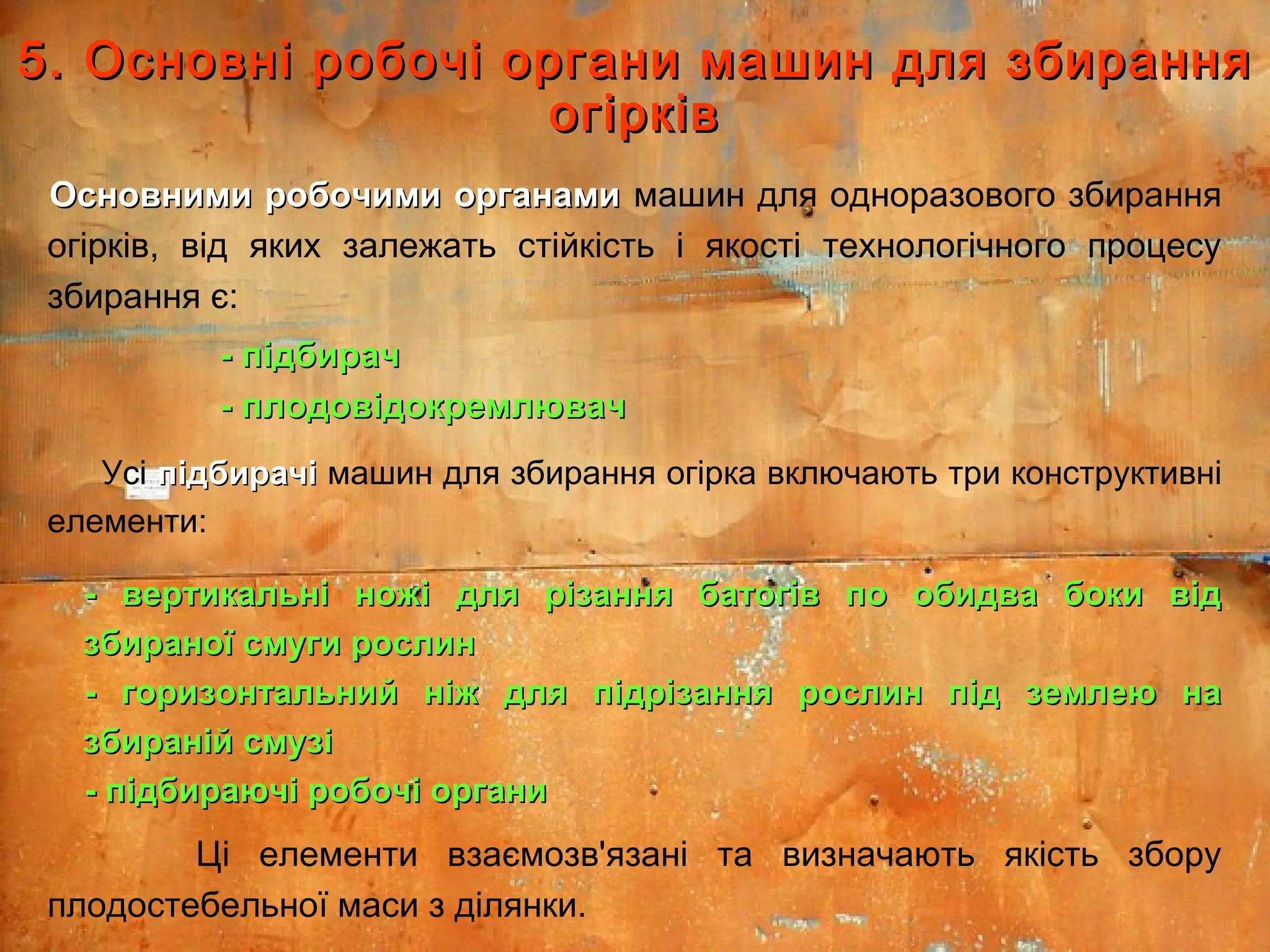

1. 5. Основні робочі органи машин для збирання5. Основні робочі органи машин для збирання
огірківогірків
Усі підбирачіпідбирачі машин для збирання огірка включають три конструктивні
елементи:
Основними робочими органамиОсновними робочими органами машин для одноразового збирання
огірків, від яких залежать стійкість і якості технологічного процесу
збирання є:
- підбирач- підбирач
- плодовідокремлювач- плодовідокремлювач
- вертикальні ножі для різання батогів по обидва боки від- вертикальні ножі для різання батогів по обидва боки від
збираної смуги рослинзбираної смуги рослин
- горизонтальний ніж для підрізання рослин під землею на- горизонтальний ніж для підрізання рослин під землею на
збираній смузізбираній смузі
- підбираючі робочі органи- підбираючі робочі органи
Ці елементи взаємозв'язані та визначають якість збору
плодостебельної маси з ділянки.

2. ВертикальніВертикальні самоустановлюємісамоустановлюємі
ножіножі, являють собою дисками із
загостреною кромкою, встановленими по
обидві сторони підбирача. Диски мають
вирізи для забезпечення перерізання
стебел з ковзанням

3. Горизонтальні ножіГоризонтальні ножі окрім підрізування рослин повинні ще і
розпушувати ґрунт для полегшення тереблення рослин з мінімальним
захопленням ґрунту на їх коренях.
На сучасних машинах для одноразового збирання огірків
застосовують пасивніпасивні і активні ножіактивні ножі.
Пасивні ножіПасивні ножі це односторонніми або стрілчастими
лапами, V-подібний або прямий суцільний ножовий
брус.
Активні ножіАктивні ножі на машинах для збирання огірків
виготовляють у вигляді сегментного бруса або у
вигляді поєднання дискових ножів з плоским
ножовим брусом. Сегментному брусу
повідомляються коливання перпендикулярно
напряму руху машини. У комбінованому ножі при
обертанні дисків плоский ніж коливається в
поперечному та в повздовжньому напрямах.

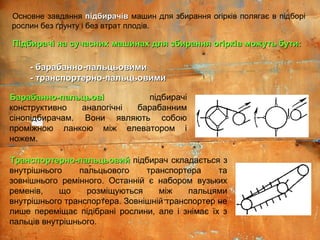

4. Основне завдання підбирачівпідбирачів машин для збирання огірків полягає в підборі
рослин без ґрунту і без втрат плодів.
Барабанно-пальцьовіБарабанно-пальцьові підбирачі
конструктивно аналогічні барабанним
сінопідбирачам. Вони являють собою
проміжною ланкою між елеватором і
ножем.
- барабанно-пальцьовими- барабанно-пальцьовими
- транспортерно-пальцьовими- транспортерно-пальцьовими
Транспортерно-пальцьовийТранспортерно-пальцьовий підбирач складається з
внутрішнього пальцьового транспортера та
зовнішнього ремінного. Останній є набором вузьких
ременів, що розміщуються між пальцями
внутрішнього транспортера. Зовнішній транспортер не
лише переміщає підібрані рослини, але і знімає їх з
пальців внутрішнього.
Підбирачі на сучасних машинах для збирання огірків можуть бути:Підбирачі на сучасних машинах для збирання огірків можуть бути:

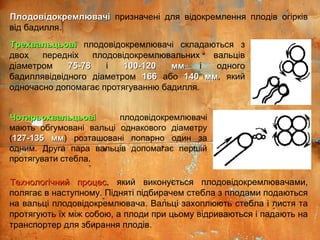

5. ТрехвальцьовіТрехвальцьові плодовідокремлювачі складаються з
двох передніх плодовідокремлювальних вальців
діаметром 75-7875-78 і 100-120 мм100-120 мм і одного
бадиллявідвідного діаметром 166166 або 140 мм140 мм, який
одночасно допомагає протягуванню бадилля.
ЧотирьохвальцьовіЧотирьохвальцьові плодовідокремлювачі
мають обгумовані вальці однакового діаметру
(127-135 мм127-135 мм) розташовані попарно один за
одним. Друга пара вальців допомагає першій
протягувати стебла.
Технологічний процесТехнологічний процес, який виконується плодовідокремлювачами,
полягає в наступному. Підняті підбирачем стебла з плодами подаються
на вальці плодовідокремлювача. Вальці захоплюють стебла і листя та
протягують їх між собою, а плоди при цьому відриваються і падають на
транспортер для збирання плодів.
ПлодовідокремлювачіПлодовідокремлювачі призначені для відокремлення плодів огірків
від бадилля.

6. ТрехвальцьовіТрехвальцьові плодовідокремлювачі складаються з
двох передніх плодовідокремлювальних вальців
діаметром 75-7875-78 і 100-120 мм100-120 мм і одного
бадиллявідвідного діаметром 166166 або 140 мм140 мм, який
одночасно допомагає протягуванню бадилля.
ЧотирьохвальцьовіЧотирьохвальцьові плодовідокремлювачі
мають обгумовані вальці однакового діаметру
(127-135 мм127-135 мм) розташовані попарно один за
одним. Друга пара вальців допомагає першій
протягувати стебла.
Технологічний процесТехнологічний процес, який виконується плодовідокремлювачами,
полягає в наступному. Підняті підбирачем стебла з плодами подаються
на вальці плодовідокремлювача. Вальці захоплюють стебла і листя та
протягують їх між собою, а плоди при цьому відриваються і падають на
транспортер для збирання плодів.
ПлодовідокремлювачіПлодовідокремлювачі призначені для відокремлення плодів огірків
від бадилля.
