1. © 2018 Juniper Networks
マルチクラウド時代に
求められるネットワークとは？
～マルチクラウドの課題をシンプルに解決～
シニアプロダクトマーケティングエンジニア
塚本 広海
2018/09/27
ジュニパーネットワークス&レッドハット社で共同セミナー
「インフラ管理者のための コンテナ基盤の課題とその解決法

2. © 2018 Juniper Networks
AGENDA
• 会社概要
• Juniper Secure and Automated Multicloud Vision
• Contrail Enterprise Multicloud
• ユースケース
• まとめ

3. © 2018 Juniper Networks
JUNIPER NETWORKS 会社概要
3
設立：1996年 2月
本社： Sunnyvale, California
従業員: 9,300+
オフィス: 43ヵ国 88 locations
Revenue: USD $4.99 billion (2016)
CEO: Rami Rahim
CTO: Bikash Koley
Juniper Networks Supports
• WWのTop 10テレコムカンパニー顧客
• Top 10のうち9社のグローバルweb
サービス顧客
• 1400以上の世界各国の政府機関
• 16か国またがるWWでのテクニカル
サポートセンタ
3 PRIMARY SOLUTION AREAS
WE
AUTOMATE
IT
ADAPTIVE SOFTWARE
SDN Automation
Network Analytics
Junos Node Slicing
AGILE INFRASTRUCTURE
Core & Edge Routing
Branch SD-WAN
Data Centre Interconnect
Optical Transport
PERVASIVE SECURITY
Virtual & Physical Security
Dynamic Anti-Malware Protection
Software Defined Security
WE
CONNECT
IT
WE
SECURE
IT
Who are we? Why work with us?
Source: * IDC White Paper: Proving the Business Value of Network Transformation, September 2016 Juniper calculations based on IDC estimates for savings per 100 users
NETWORKING SPECIALISTS
Routing Switching Security Software

4. © 2018 Juniper Networks
デジタルITへの変化
4
Digitization Move to CloudConnectedness
Threat Environment Stranded Data
4.8ビジネスで使う
平均クラウド利用数
208
接続されるデバイス数:
2017 2020
billion163ZB
WWのデータ量:
<1%Bigdataとして集められ
活用されているデータ割合
$143
9/7/17
$91
9/15/17
$114
6/1/18インシデントの与える影響
$5Bの時価総額消失
2017 2025
16
Everything-as-
Service
12
人間の集中力持続時間:
2000 2015
seconds 8

5. © 2018 Juniper Networks 5
The network is becoming more important. . .
AND MORE COMPLEX
ネットワークはより重要になり、より複雑に

6. © 2018 Juniper Networks
Juniper Strategy
IoT、5Gに対応するた
め、分散化クラウドを
構築&管理
クラウドから企業向け
ネットワークサービス
を提供
お客様のクラウド構築
を支援
ユーザーとデバイスを
セキュアにクラウドに
接続
ENGINEERING SIMPLICITY
＆
SECURE AND AUTOMATED MULTICLOUD

7. © 2018 Juniper Networks
ジュニパー・クラウド・ポートフォリオ
BMSContainers
VMs (ESXi)
OpenStack Kubernetes OpenShift
vRouter vRouter
フォワーディングサービス
オーケスト
レータ
FW LB Svc Chain. Sec Policy QoS Health
Check
Analytics
コントロール
Router / TORvRouter
L3 VNL2 VN
...
…
コントロール・コンフィグプレーン:
XMPP, BGP, OVSDV, Netconf
Juniper 仮想アプライアンス
vSRX, cSRX, vMX
VMs (KVM / Linux)
クラウド向けSPINE/LEAFスイッチ、L3ゲートウェイ
QFX シリース, MX シリーズ, SRXシリーズ
仮想サーバ、ネットワーク可視化ツール
Contrail
DDI
VMWare

8. © 2018 Juniper Networks

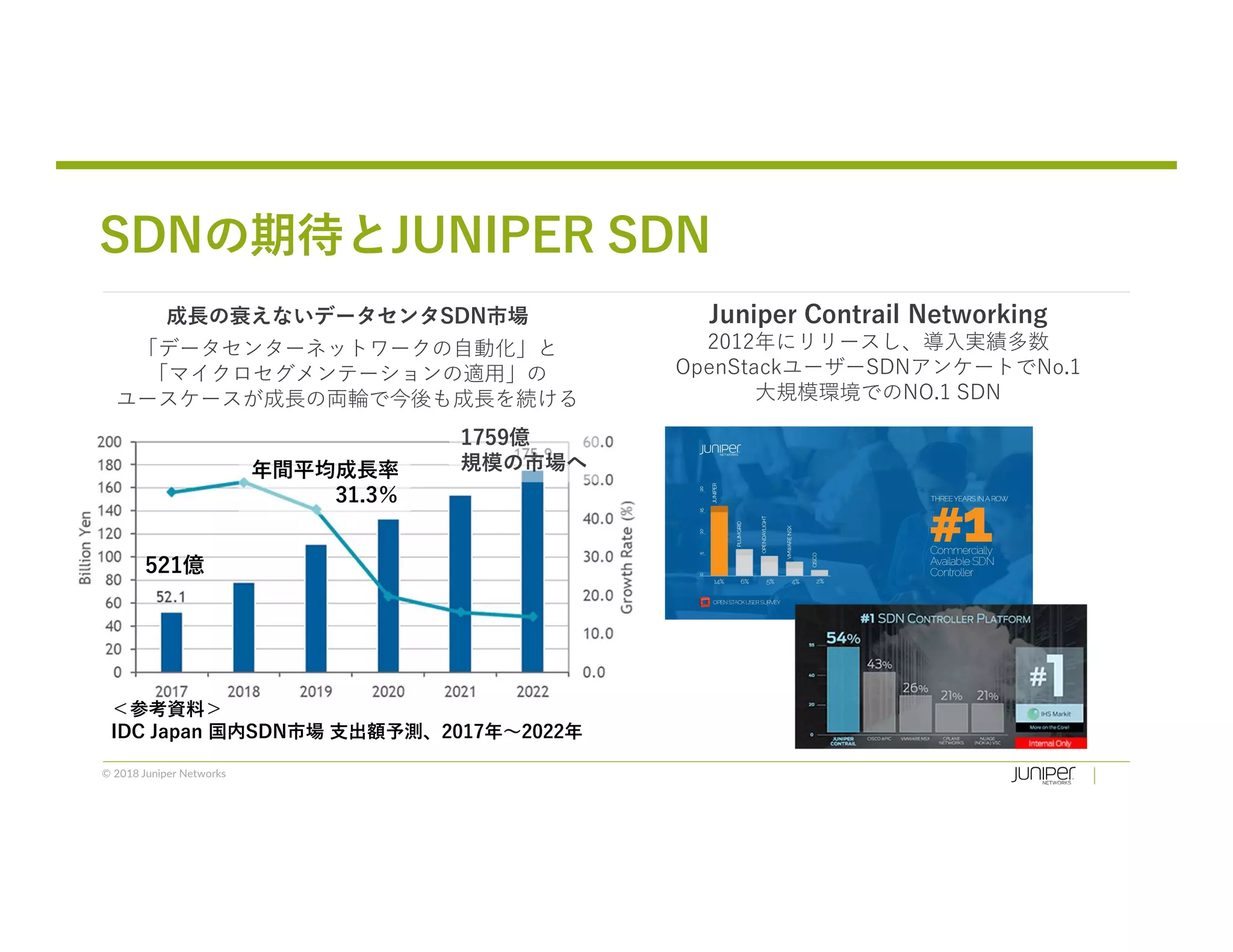

SDNの期待とJUNIPER SDN
＜参考資料＞
IDC Japan 国内SDN市場 支出額予測、2017年～2022年
521億
1759億
規模の市場へ年間平均成⾧率
31.3％
Juniper Contrail Networking
2012年にリリースし、導入実績多数
OpenStackユーザーSDNアンケートでNo.1
大規模環境でのNO.1 SDN
成⾧の衰えないデータセンタSDN市場
「データセンターネットワークの自動化」と
「マイクロセグメンテーションの適用」の
ユースケースが成⾧の両輪で今後も成⾧を続ける

9. © 2018 Juniper Networks
オペレーションの質の向上オペレーションの質の向上
Innovation
Heritage
ビジネスアジリティ向上ビジネスアジリティ向上
・ニーズと要求に基づいた
サービスの柔軟性向上
・最善の展開 vs
トラディショナルモデル
・単一の管理コンソール
仮想化による運用効率化
・スケールアウト、監視
経済性経済性
Innovation
Heritage
タイムトゥーマーケットの実現タイムトゥーマーケットの実現
・サービスチェイニングによる
迅速で差別化されたサービス
・仮想ネットワーク即時展開
・資産活用の効率化
・迅速性向上による
チャージバックや収益向上
コスト削減コスト削減
・管理ネットワーク機器数削減
・ CapExとOpEx 減少
・サブスクリプションモデルによる
先行投資の削減と最適投資
リスク軽減リスク軽減
・ハードウェアの複雑さの軽減
・統合化された管理による
展開オプションの拡大
シンプルな顧客要求 “フロントエンドとDBの回答のアプリケーションの実行環境が欲しい”
。
“来週までにDBクラスタを稼働させ、Webフロントに接続できますか？”
複雑で即時展開が難しいネットワークを仮想化
CONTRAIL(OVERLAY SDN)導入による変化

10. © 2018 Juniper Networks

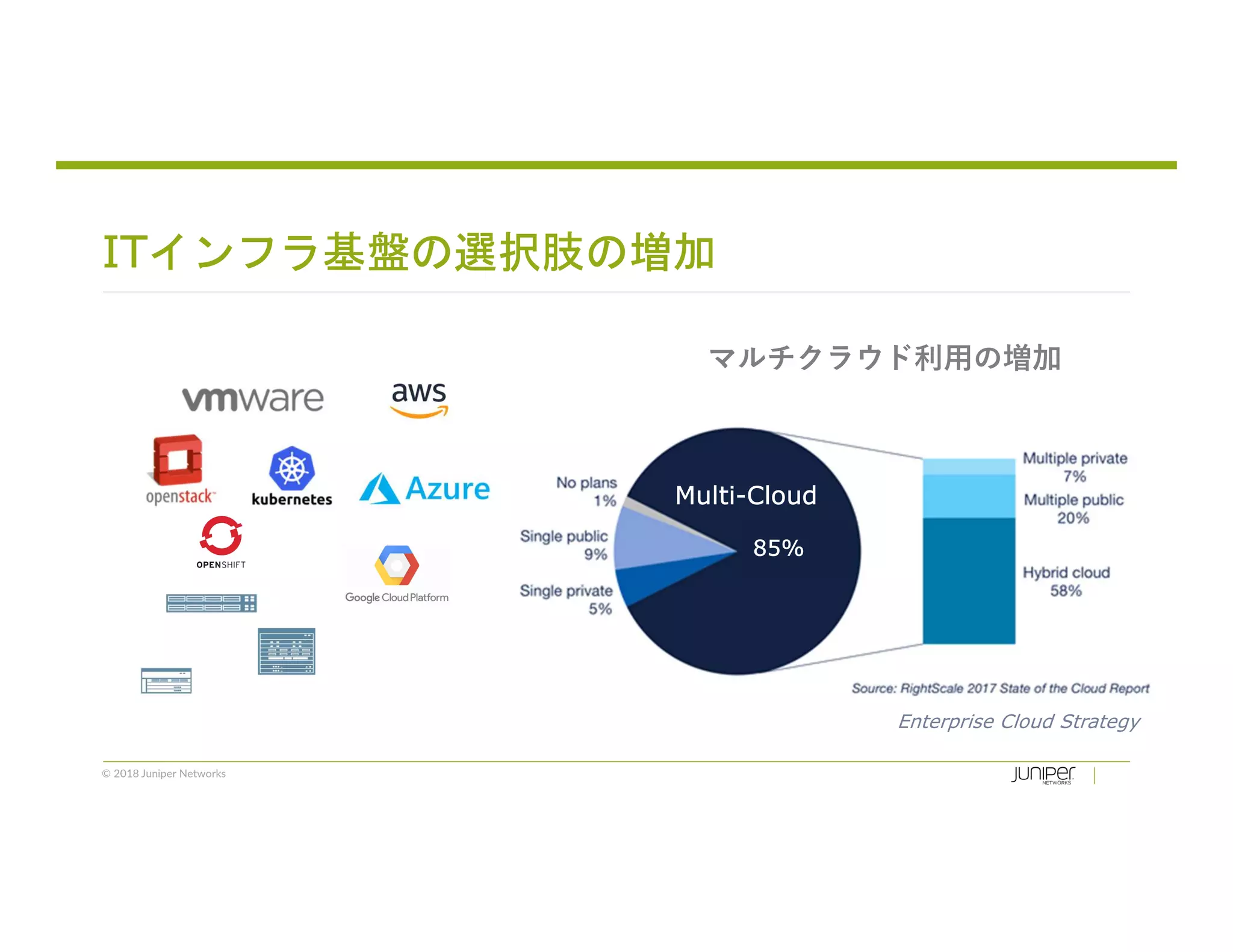

ITインフラ基盤の選択肢の増加
Enterprise Cloud Strategy
Multi-Cloud
85%
マルチクラウド利用の増加

11. © 2018 Juniper Networks 11

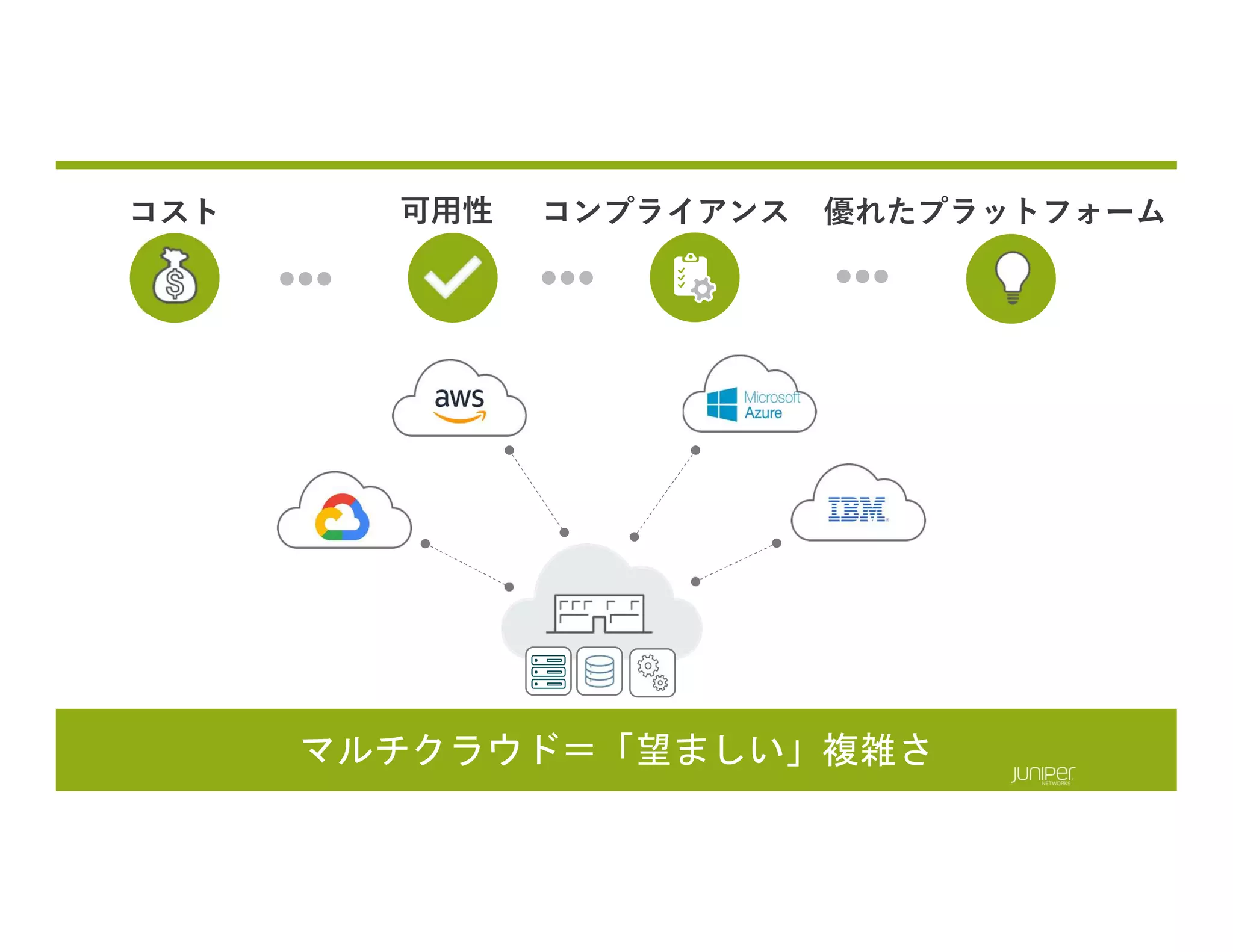

マルチクラウド＝「望ましい」複雑さ
可用性コスト コンプライアンス 優れたプラットフォーム
1111

12. © 2018 Juniper Networks 12
マルチクラウドの構築＝「不必要な」複雑さ 1212
接続性 セキュリティAPI 管理

13. © 2018 Juniper Networks

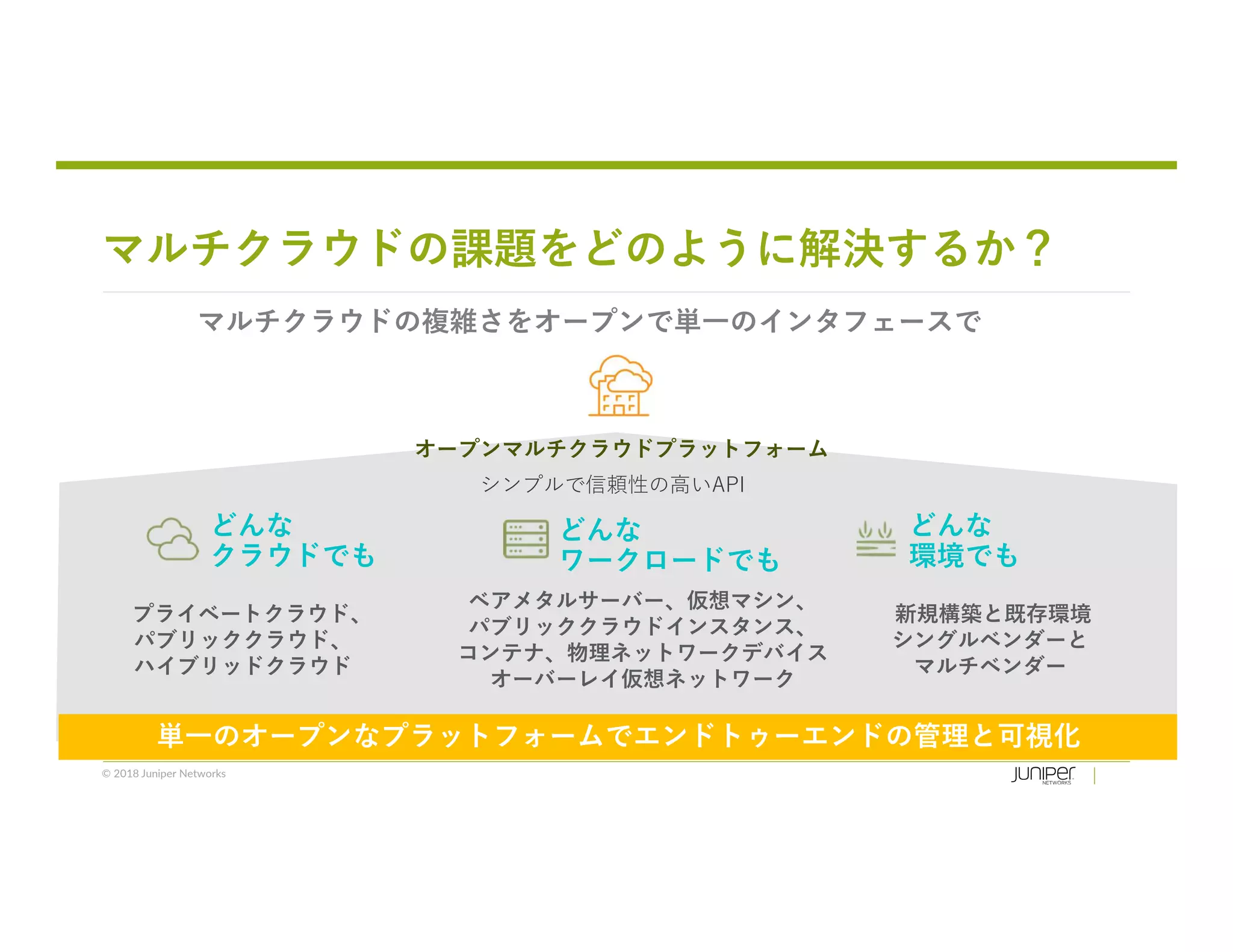

マルチクラウドの課題をどのように解決するか？
プライベートクラウド、
パブリッククラウド、
ハイブリッドクラウド
新規構築と既存環境
シングルベンダーと
マルチベンダー
ベアメタルサーバー、仮想マシン、
パブリッククラウドインスタンス、
コンテナ、物理ネットワークデバイス
オーバーレイ仮想ネットワーク
どんな
クラウドでも
どんな
ワークロードでも
どんな
環境でも
単一のオープンなプラットフォームでエンドトゥーエンドの管理と可視化
オープンマルチクラウドプラットフォーム
マルチクラウドの複雑さをオープンで単一のインタフェースで
シンプルで信頼性の高いAPI

14. © 2018 Juniper Networks

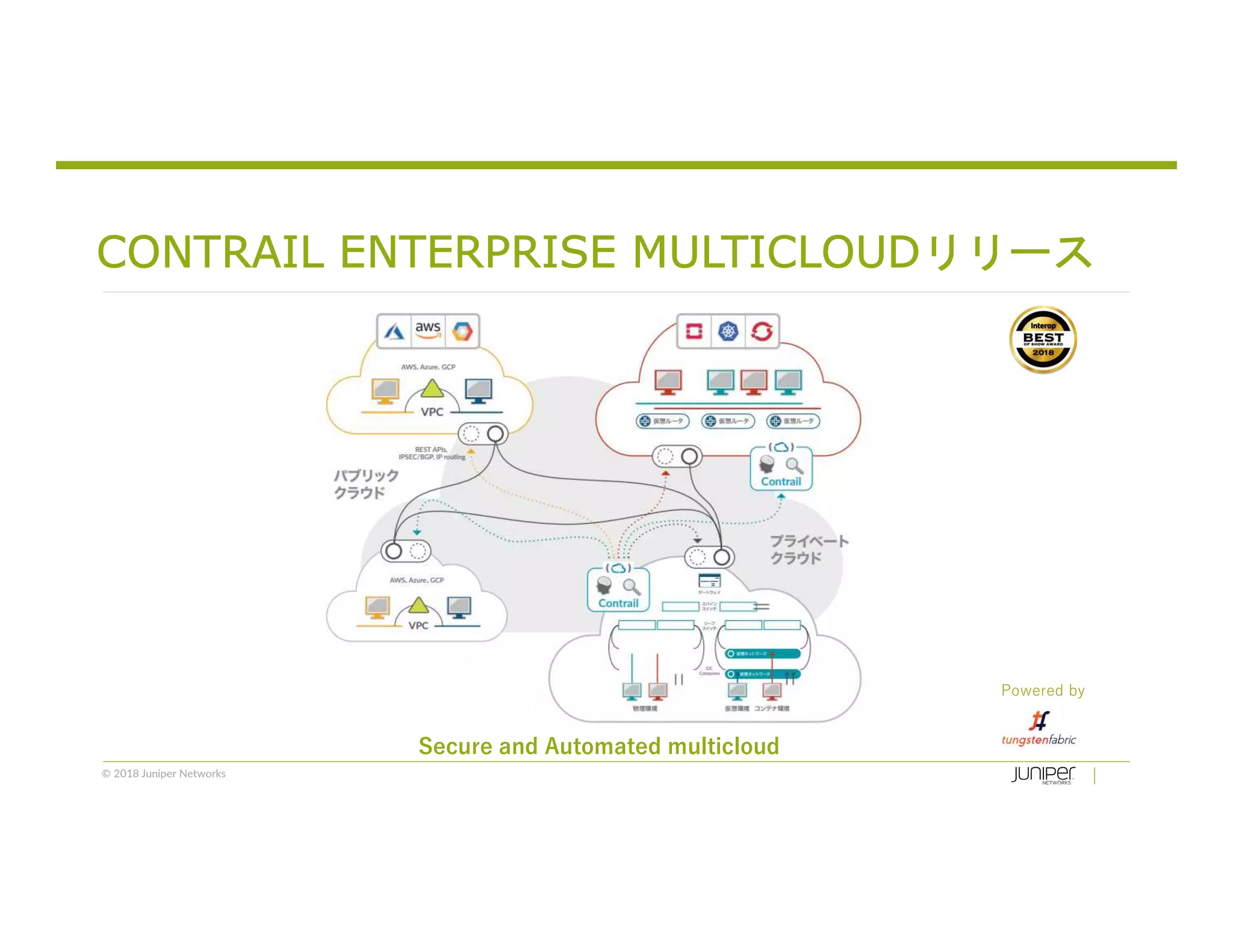

CONTRAIL ENTERPRISE MULTICLOUDリリース
Secure and Automated multicloud
Powered by

15. © 2018 Juniper Networks
CONTRAIL ENTERPRISE MULTICLOUDリリース
仮想マシン、コンテナ、ベアメタル、パブリッククラウドを
一つのコントローラーで抽象化し統合管理
Multicloud
Connectivity
Application
Security
Analytics &
Automation

16. © 2018 Juniper Networks

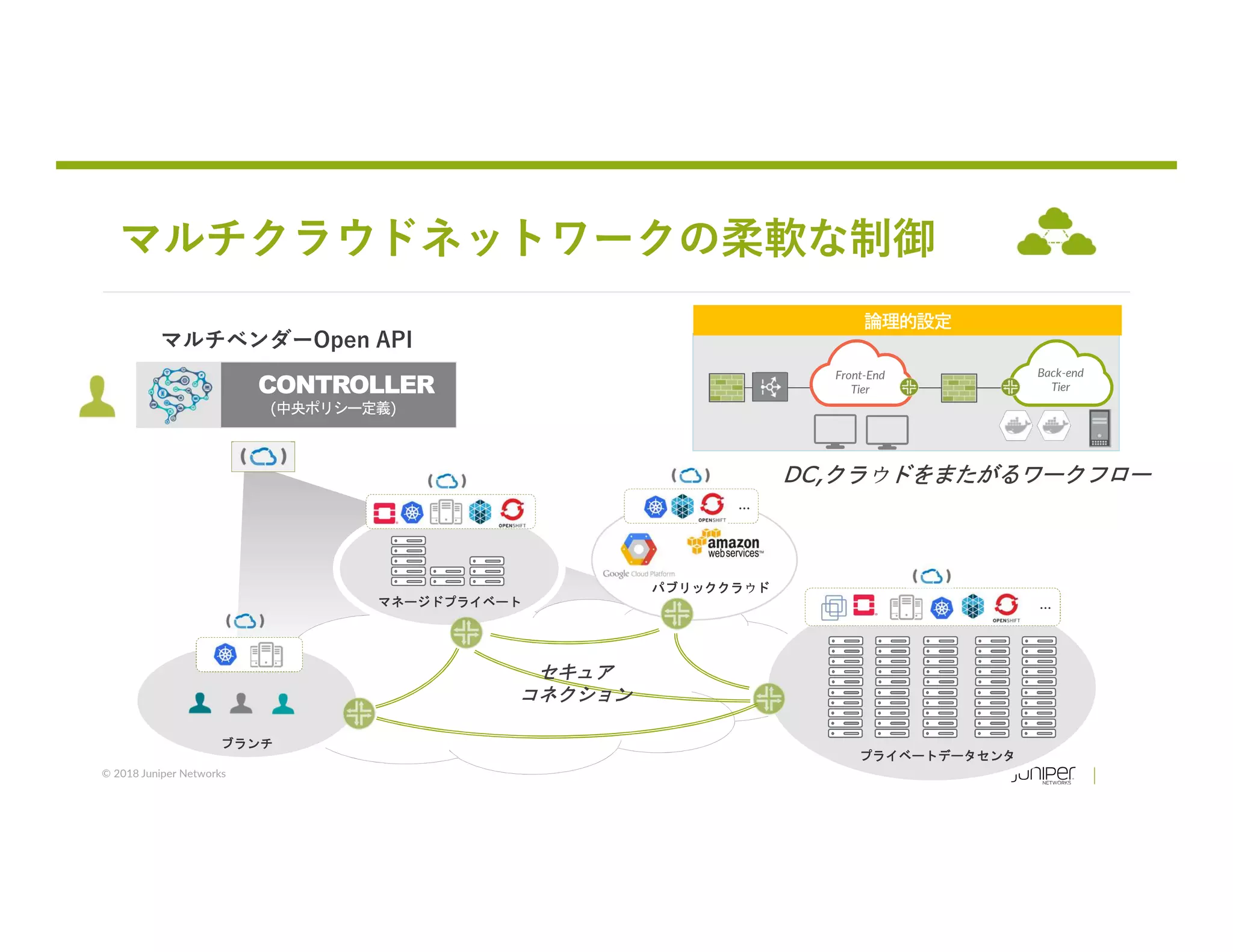

マルチクラウドネットワークの柔軟な制御
マネージドプライベート
ブランチ
プライベートデータセンタ
Front-End
Tier
Back-end
Tier
…
DC,クラウドをまたがるワークフロー
…
パブリッククラウド
CONTROLLER
(中央ポリシー定義)
論理的設定
セキュア
コネクション
マルチベンダーOpen API

17. © 2018 Juniper Networks

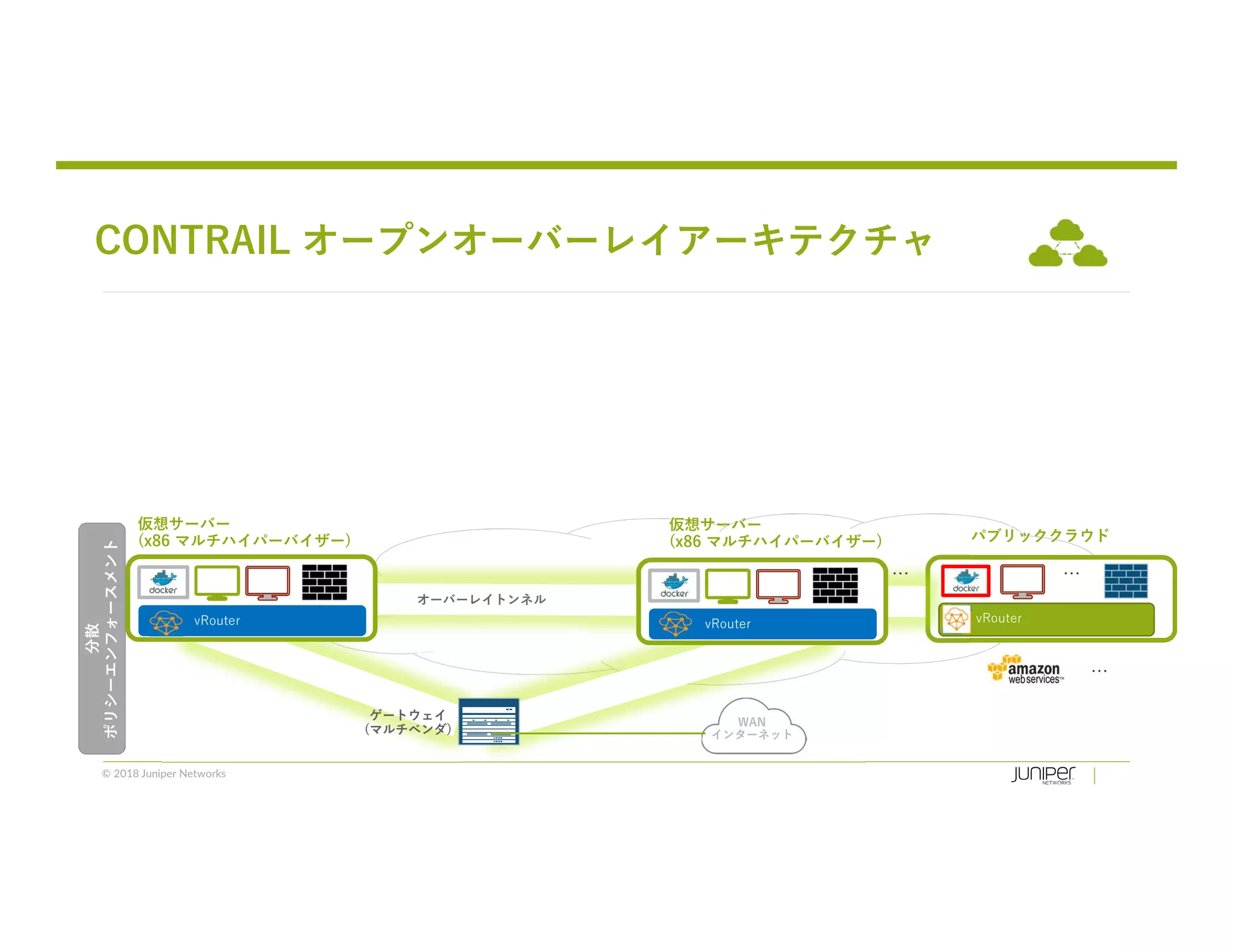

CONTRAIL オープンオーバーレイアーキテクチャ
分散
ポリシーエンフォースメント
仮想サーバー
(x86 マルチハイパーバイザー)
vRoutervRouter
オーバーレイトンネル
ゲートウェイ
(マルチベンダ)
WAN
インターネット
仮想サーバー
(x86 マルチハイパーバイザー)
vRouter
… …
…
パブリッククラウド

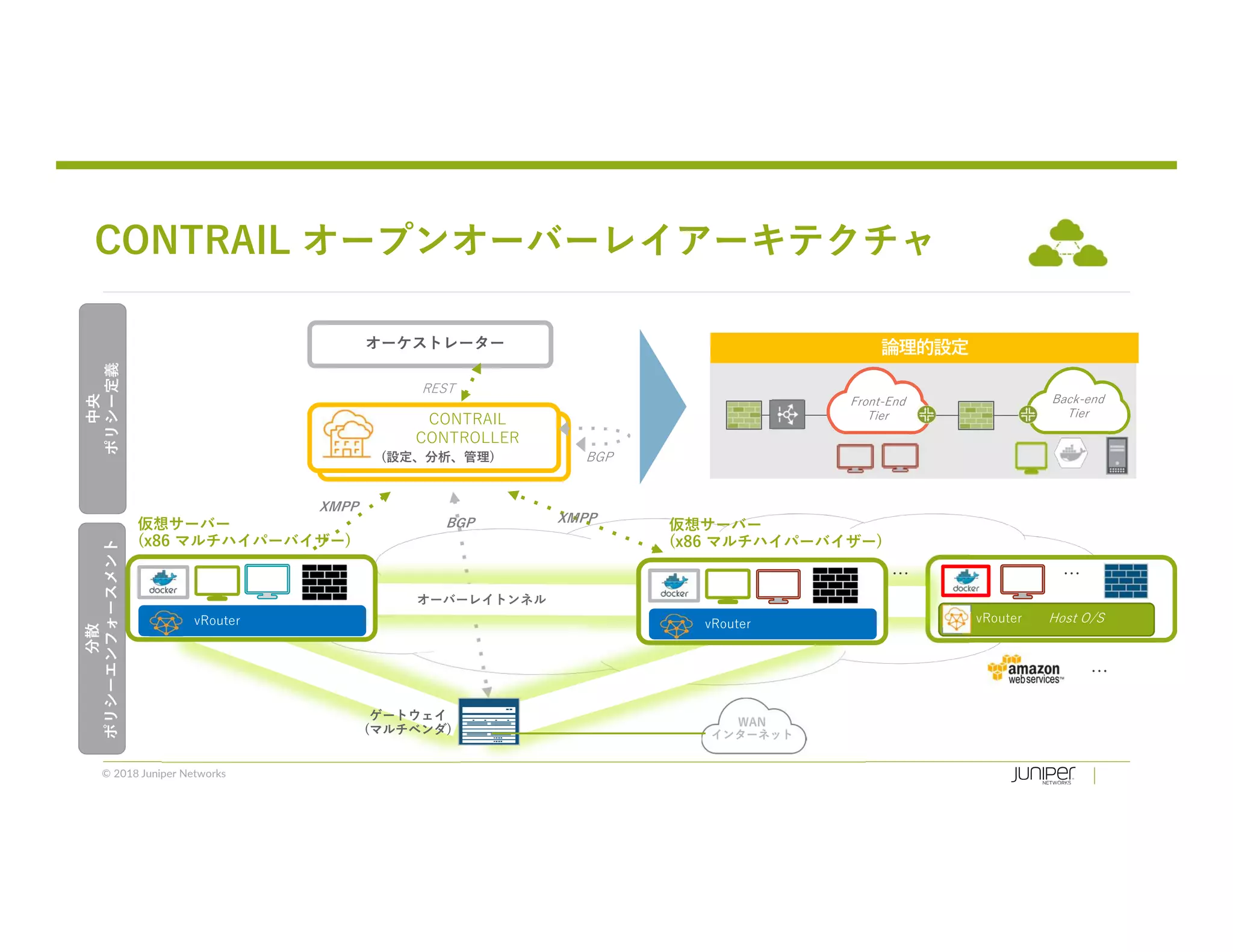

18. © 2018 Juniper Networks
CONTRAIL
CONTROLLER
オーケストレーター
REST
(設定、分析、管理)
中央
ポリシー定義
分散
ポリシーエンフォースメント
BGP
BGP XMPP
XMPP
仮想サーバー
(x86 マルチハイパーバイザー)
vRoutervRouter
オーバーレイトンネル
ゲートウェイ
(マルチベンダ)
WAN
インターネット
Front-End
Tier
Back-end
Tier
論理的設定
仮想サーバー
(x86 マルチハイパーバイザー)
Host O/SvRouter
… …
…
CONTRAIL オープンオーバーレイアーキテクチャ

19. © 2018 Juniper Networks

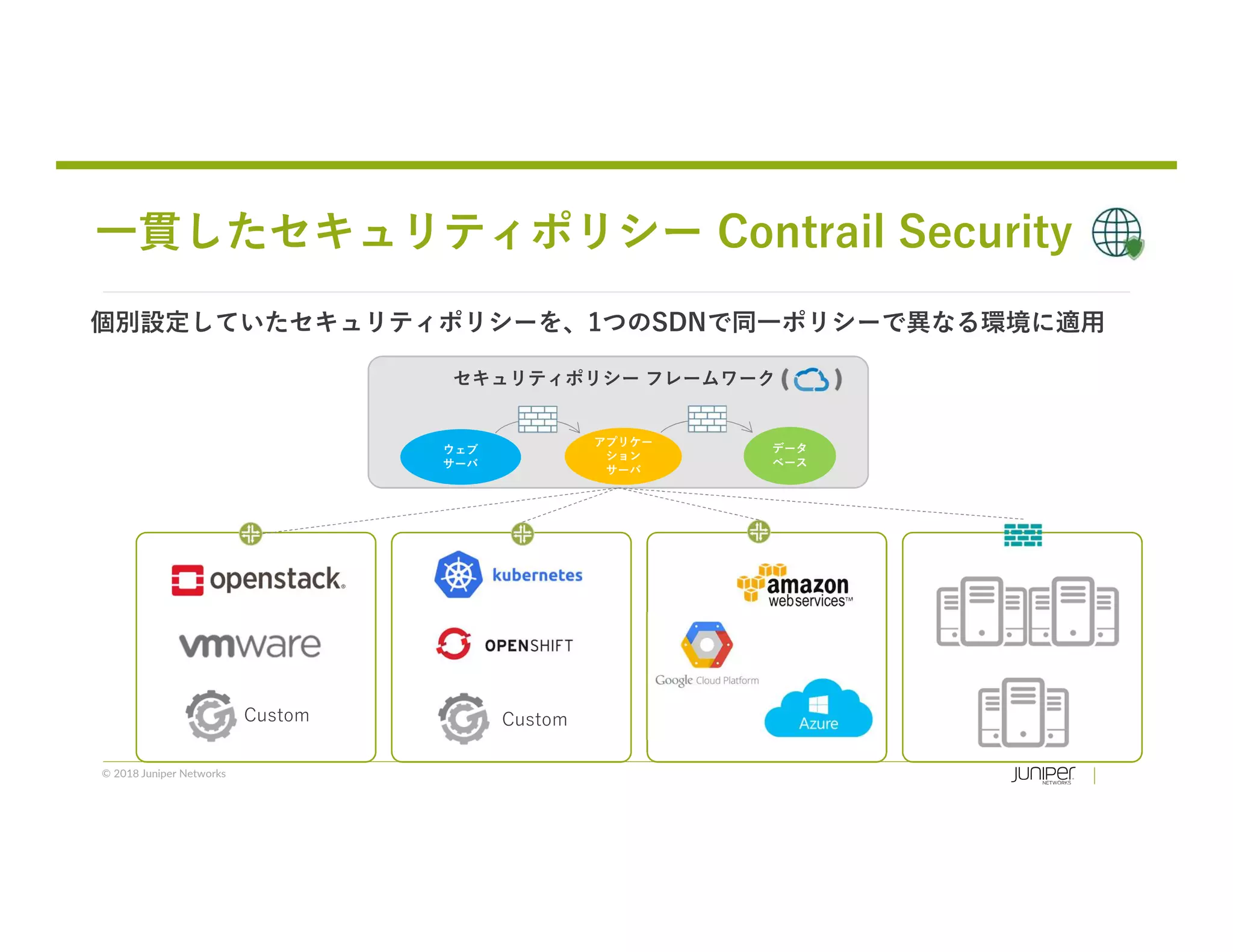

一貫したセキュリティポリシー Contrail Security
ウェブ
サーバ
アプリケー
ション
サーバ
データ
ベース
セキュリティポリシー フレームワーク
個別設定していたセキュリティポリシーを、1つのSDNで同一ポリシーで異なる環境に適用
CustomCustom

20. © 2018 Juniper Networks

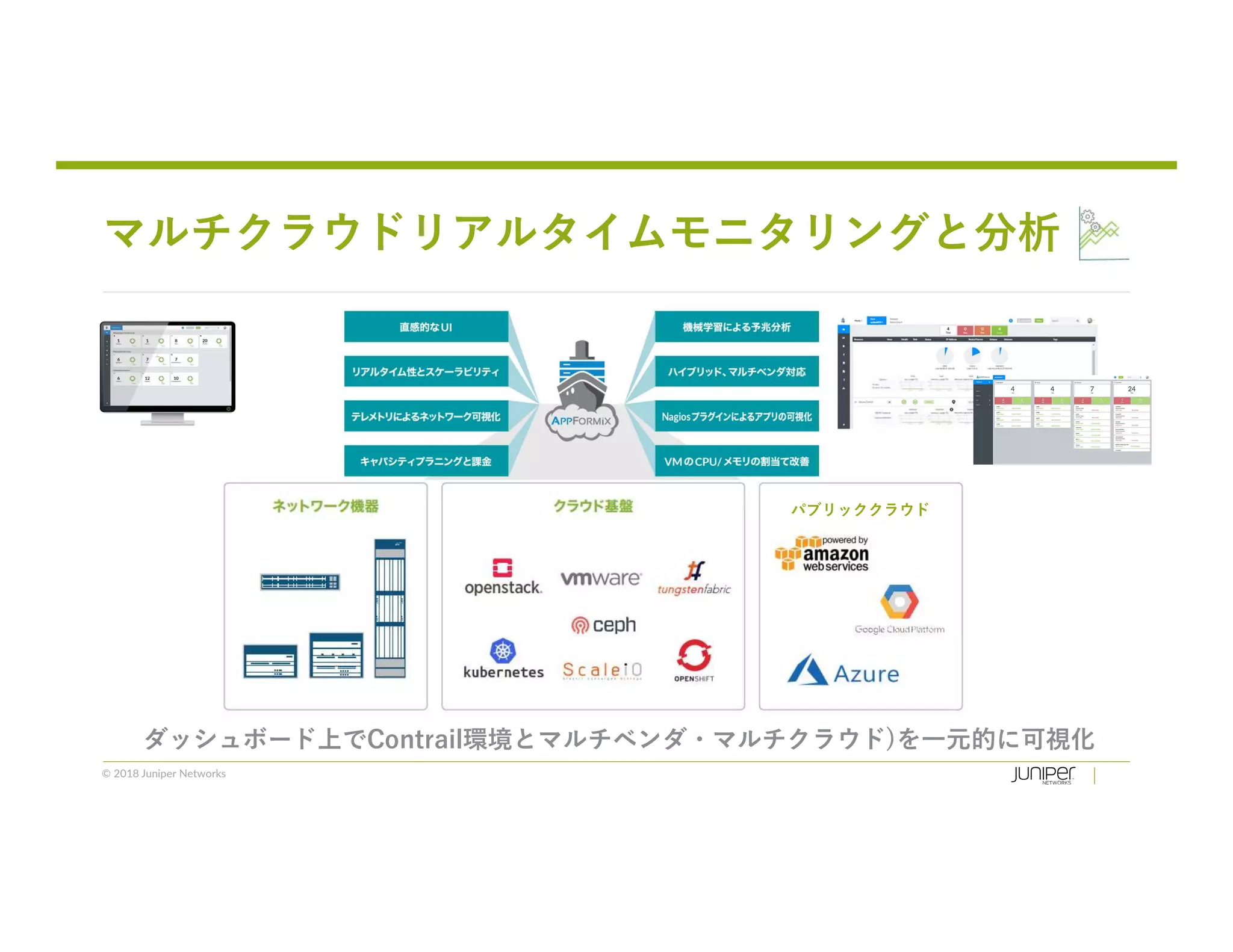

マルチクラウドリアルタイムモニタリングと分析
パブリッククラウド
ダッシュボード上でContrail環境とマルチベンダ・マルチクラウド)を一元的に可視化

21. © 2018 Juniper Networks

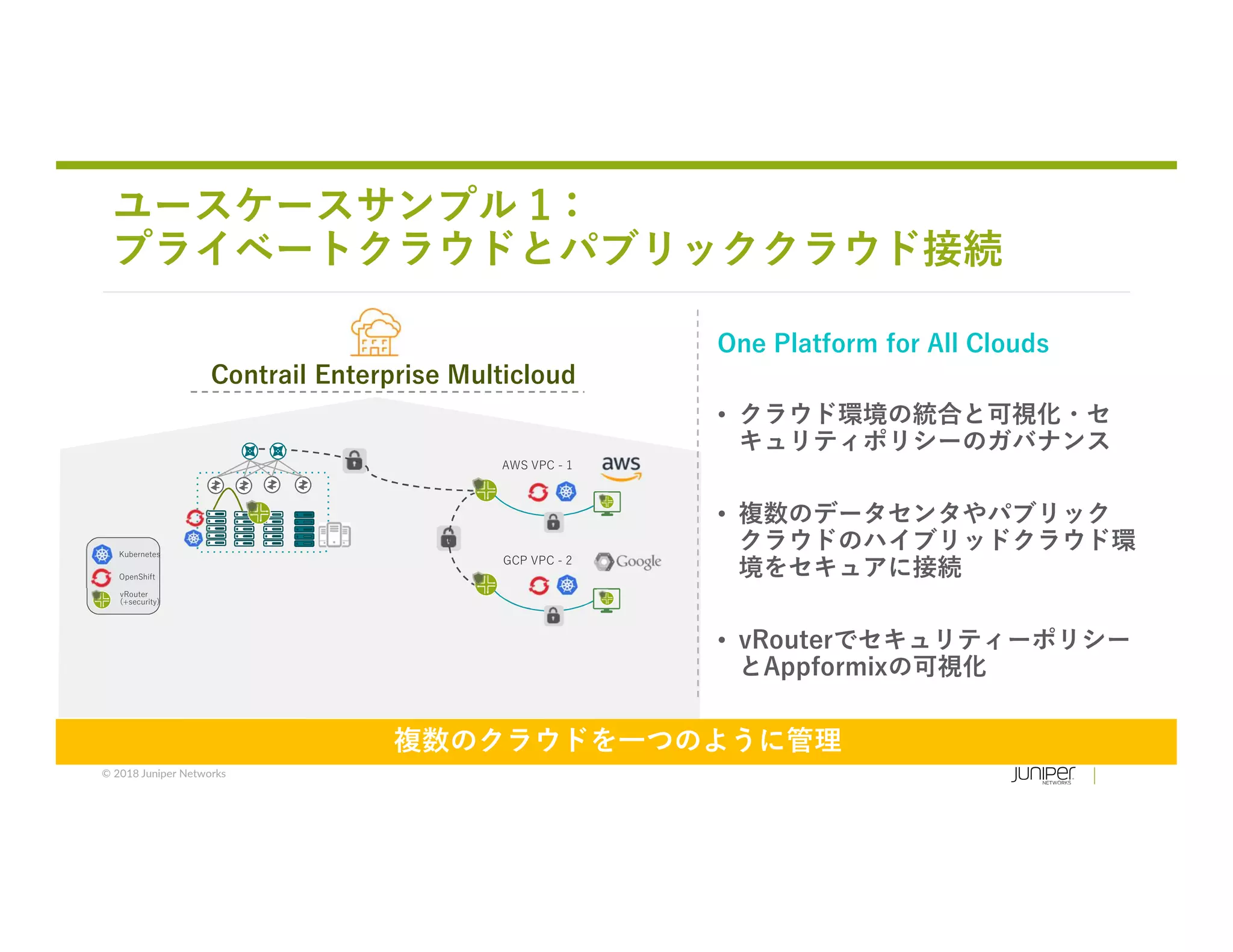

ユースケースサンプル 1：
プライベートクラウドとパブリッククラウド接続
One Platform for All Clouds
• クラウド環境の統合と可視化・セ
キュリティポリシーのガバナンス
• 複数のデータセンタやパブリック
クラウドのハイブリッドクラウド環
境をセキュアに接続
• vRouterでセキュリティーポリシー
とAppformixの可視化
AWS VPC - 1
GCP VPC - 2
複数のクラウドを一つのように管理
Contrail Enterprise Multicloud
vRouter
(+security)
OpenShift
Kubernetes

22. © 2018 Juniper Networks
BGP
BGP
BGP
ESXi
CONTRAIL
CONTROLLER
vRouter
vRouter
vCenter
IPSec or SSL
暗号化
オーバーレイ
Contrail
Multicloud GW

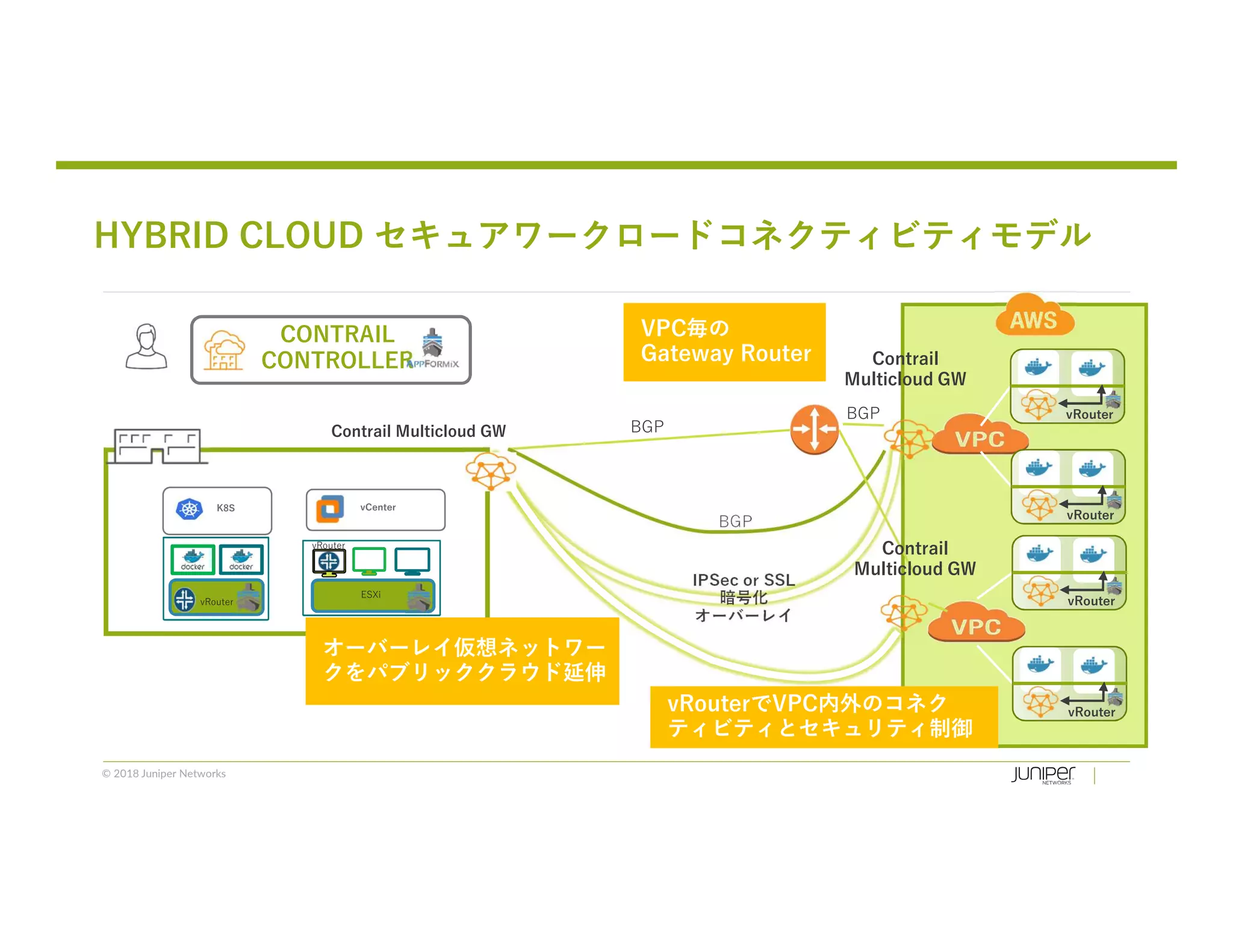

HYBRID CLOUD セキュアワークロードコネクティビティモデル
vRouter
vRouter
vRouter
vRouter
オーバーレイ仮想ネットワー
クをパブリッククラウド延伸
Contrail
Multicloud GW
K8S
VPC毎の
Gateway Router
vRouterでVPC内外のコネク
ティビティとセキュリティ制御
Contrail Multicloud GW

23. © 2018 Juniper Networks

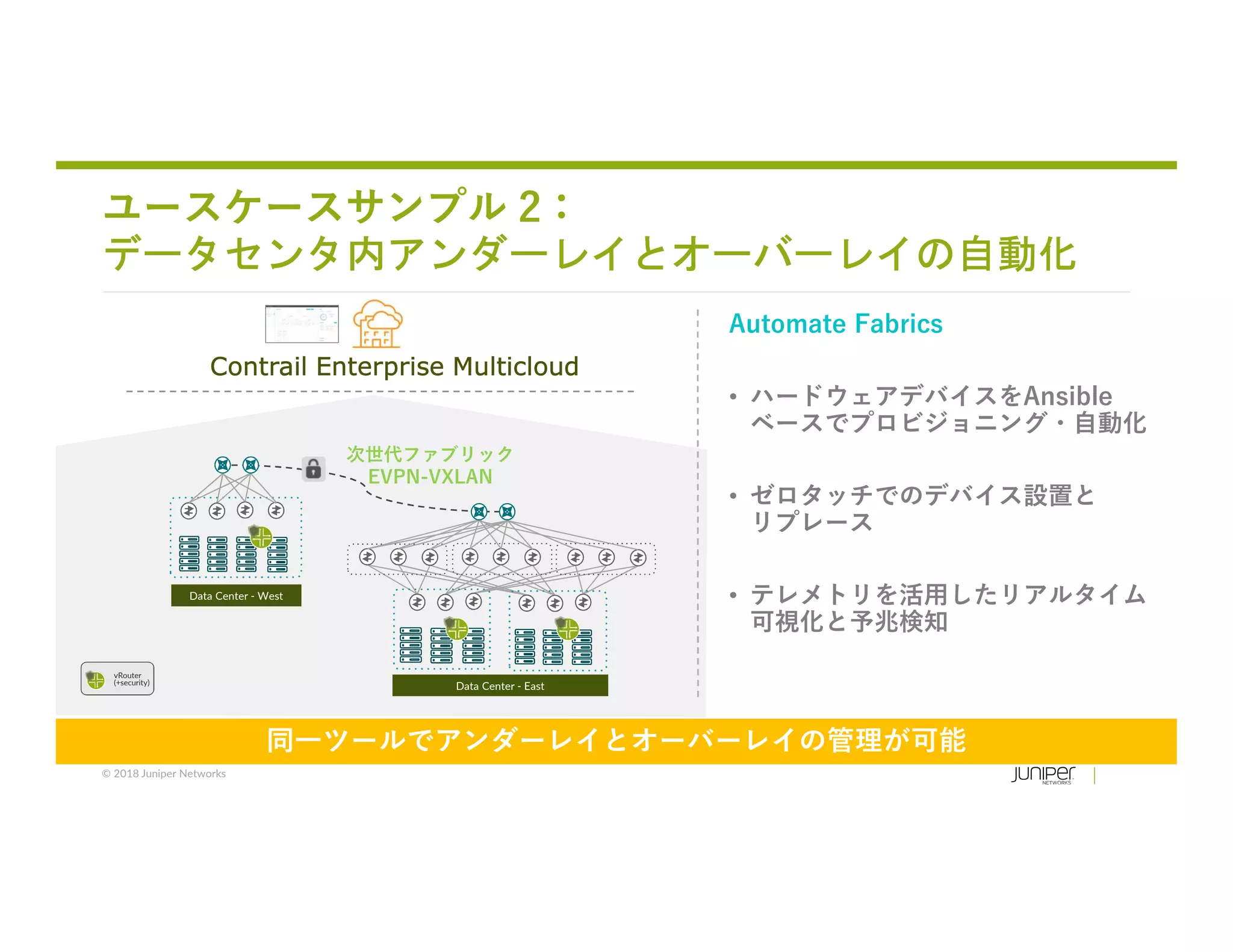

ユースケースサンプル 2：
データセンタ内アンダーレイとオーバーレイの自動化
Automate Fabrics
• ハードウェアデバイスをAnsible
ベースでプロビジョニング・自動化
• ゼロタッチでのデバイス設置と
リプレース
• テレメトリを活用したリアルタイム
可視化と予兆検知
次世代ファブリック
EVPN-VXLAN
Data Center - East
Data Center - West
同一ツールでアンダーレイとオーバーレイの管理が可能
vRouter
(+security)
Contrail Enterprise Multicloud

24. © 2018 Juniper Networks

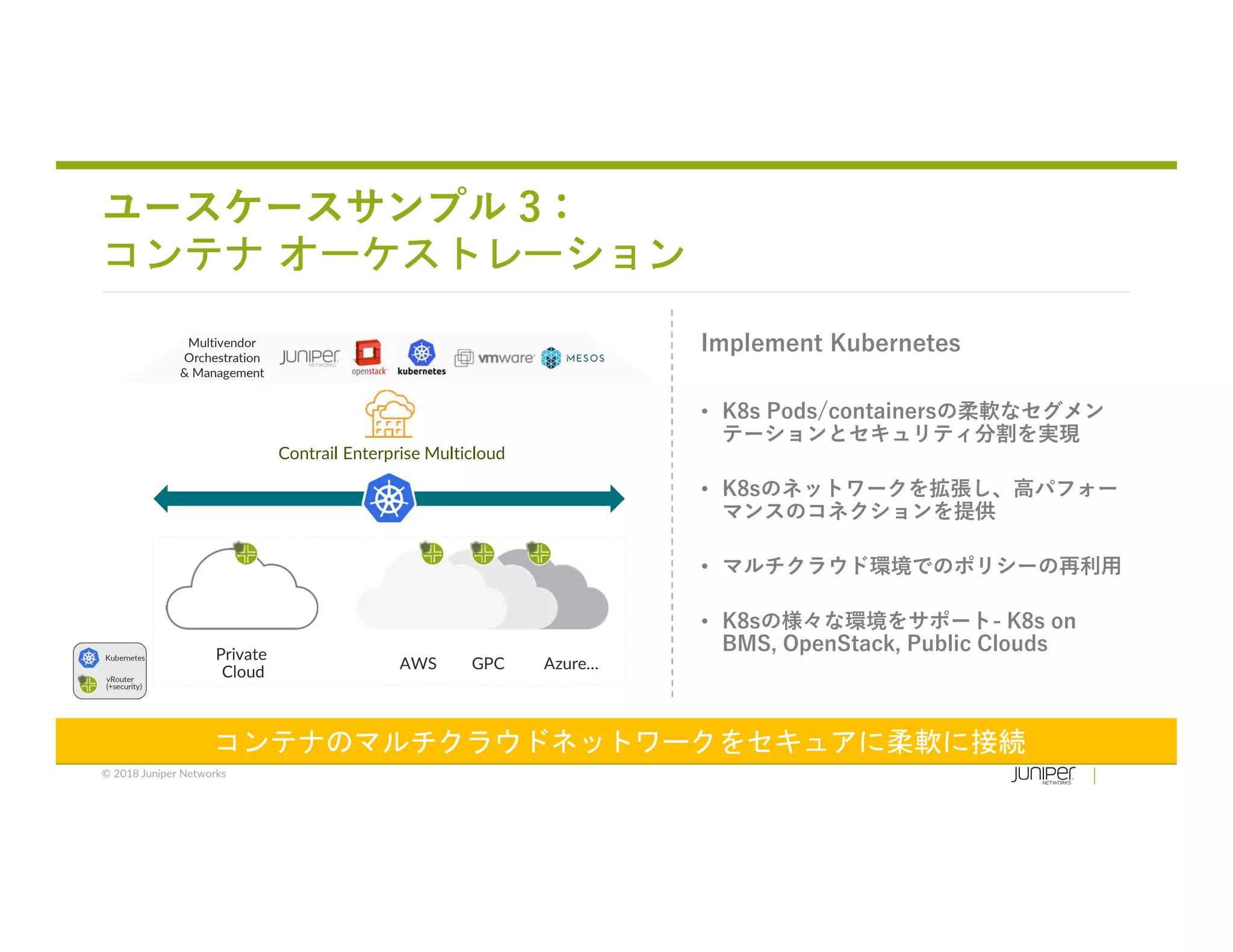

ユースケースサンプル 3：
コンテナ オーケストレーション
Implement Kubernetes
• K8s Pods/containersの柔軟なセグメン
テーションとセキュリティ分割を実現
• K8sのネットワークを拡張し、高パフォー
マンスのコネクションを提供
• マルチクラウド環境でのポリシーの再利用
• K8sの様々な環境をサポート- K8s on
BMS, OpenStack, Public CloudsPrivate
Cloud AWS GPC Azure…
One platform to connect, secure, and monitor Kubernetes environment
Contrail Enterprise Multicloud
Multivendor
Orchestration
& Management
vRouter
(+security)
Kubernetes
コンテナのマルチクラウドネットワークをセキュアに柔軟に接続

25. © 2018 Juniper Networks

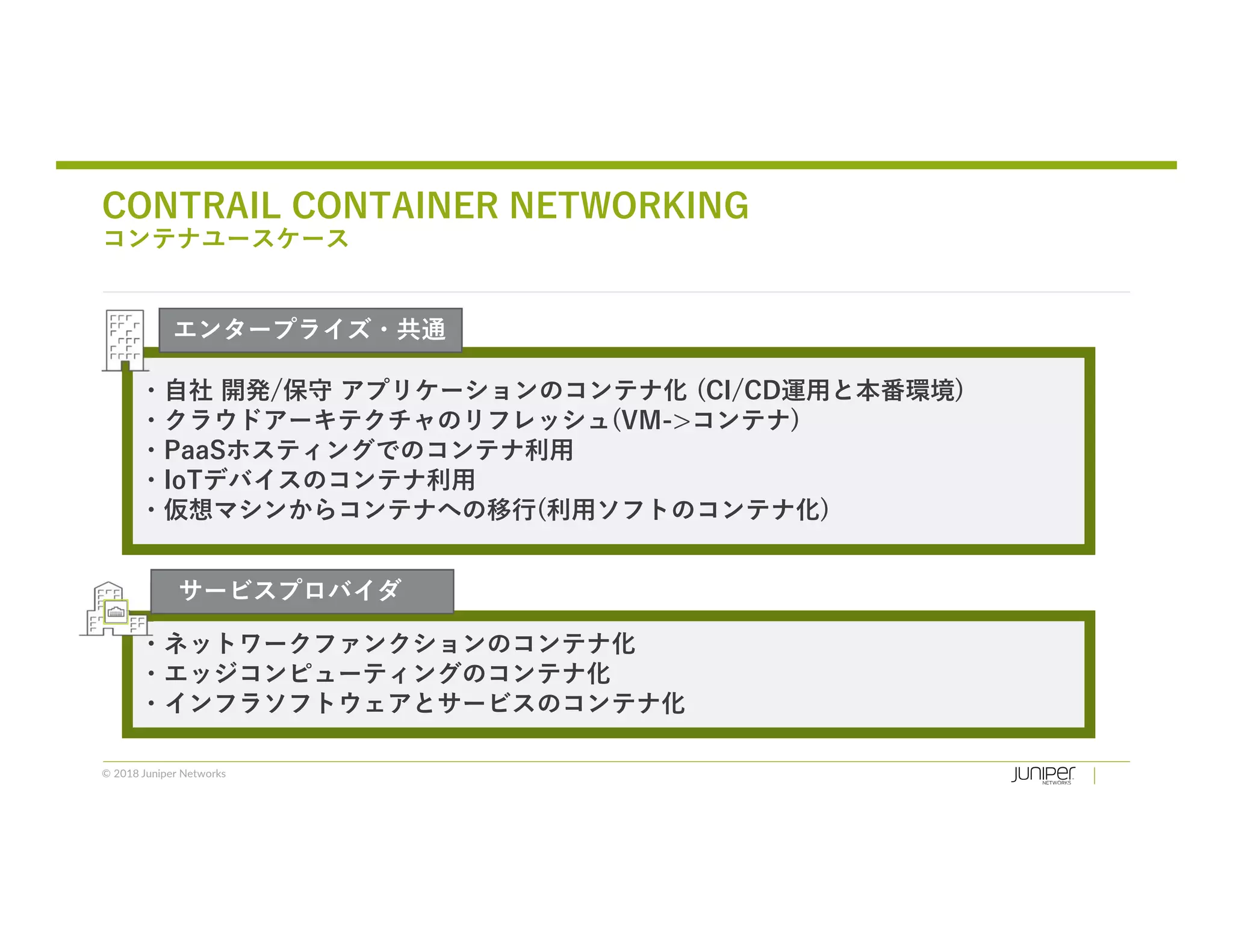

・自社 開発/保守 アプリケーションのコンテナ化 (CI/CD運用と本番環境)
・クラウドアーキテクチャのリフレッシュ(VM->コンテナ)
・PaaSホスティングでのコンテナ利用
・IoTデバイスのコンテナ利用
・仮想マシンからコンテナへの移行(利用ソフトのコンテナ化)
CONTRAIL CONTAINER NETWORKING
コンテナユースケース
・ネットワークファンクションのコンテナ化
・エッジコンピューティングのコンテナ化
・インフラソフトウェアとサービスのコンテナ化
サービスプロバイダ
エンタープライズ・共通

26. © 2018 Juniper Networks
CONTRAIL コンテナネットワーキング
デザインゴール & JUNIPER VALUE
セキュアなマルチテナントで既存アプリケーションワークフロー利用
複数の導入オプションの提供 (ベアメタルサーバー、プライベート/パブリッククラウド など)
コンテナ環境と非コンテナ環境のシームレスな移行と相互運用
Contrail vRouterの全機能(SNAT, QoS, Floating IP, etc.)のコンテナ利用
アプリ開発者にとって明確で透明性の高いインフラセキュリティの変更と分割

27. © 2018 Juniper Networks
Contrail/vRouterによりPOD ネットワークの柔軟な制御と分割
 ホスト間でトンネル/オーバーレイの接続
 柔軟な仮想ネットワーク分割(Cluster, Namespace, POD)
 セキュリティポリシー管理(FW)やNAT機能
K8S ARCHITECTURE WITH CONTRAIL CNI PLUGIN
オーバーレイ

28. © 2018 Juniper Networks
シンプル
オープン
セキュア
任意のVM、コンテナ、またはク
ラウド環境でアプリケーションと
サービスをシームレスに実行
レガシーテクノロジーから開放
高価なロックインなし
すべてのクラウド環境で包括的か
つ多次元のセキュリティを実現
REDHATとJUNIPERのパートナーシップ
Winning
As
One
エンタープライズマルチクラウドの強化

29. © 2018 Juniper Networks
管理とオペレーション
セキュリティポリシーと仮想化
コネクティビティ

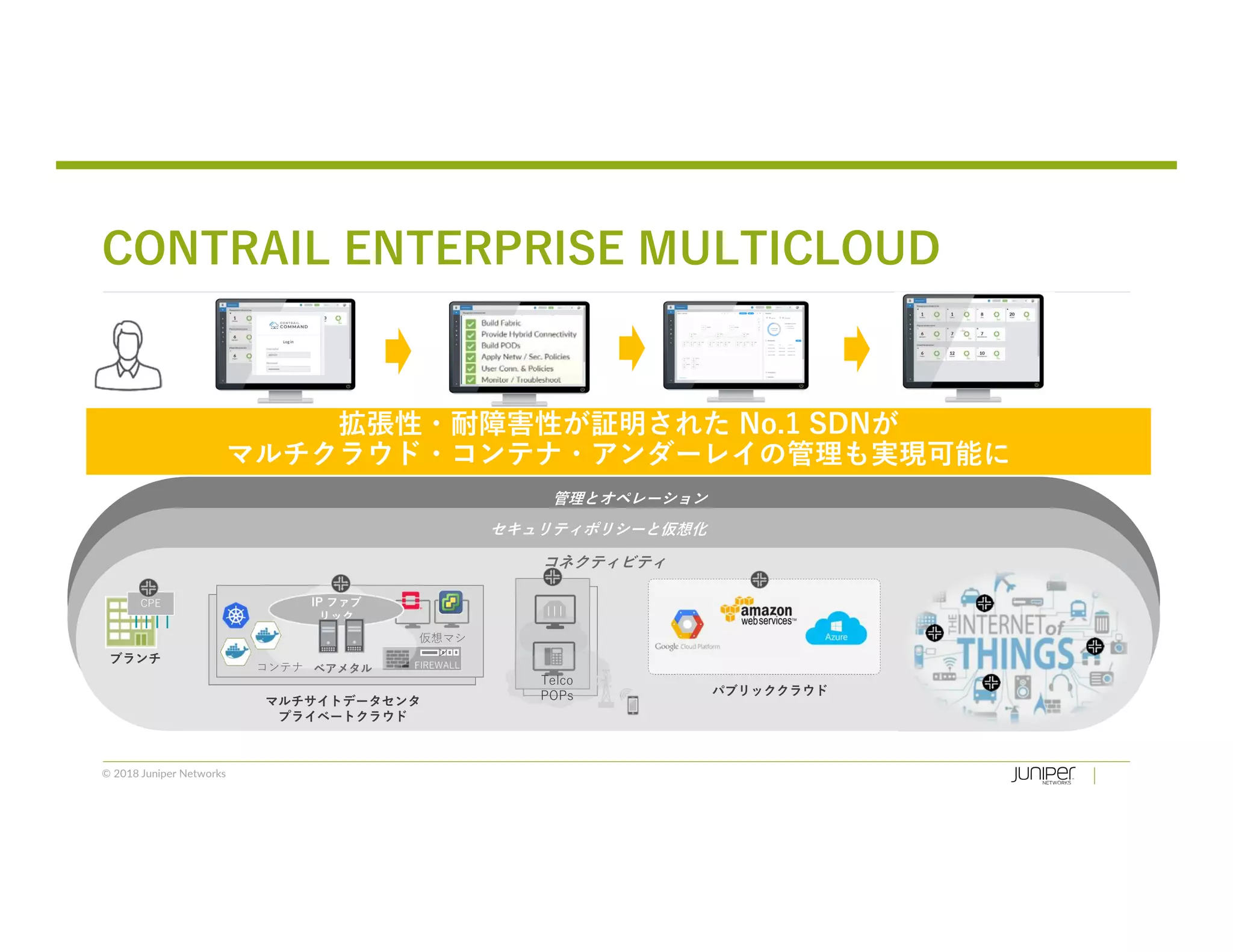

CONTRAIL ENTERPRISE MULTICLOUD
CPE
ブランチ
Telco
POPs パブリッククラウド
マルチサイトデータセンタ
プライベートクラウド
FIREWALL
仮想マシ
ン
コンテナ
IP ファブ
リック
ベアメタル
拡張性・耐障害性が証明された No.1 SDNが
マルチクラウド・コンテナ・アンダーレイの管理も実現可能に

30. © 2018 Juniper Networks 30

31. © 2018 Juniper Networks

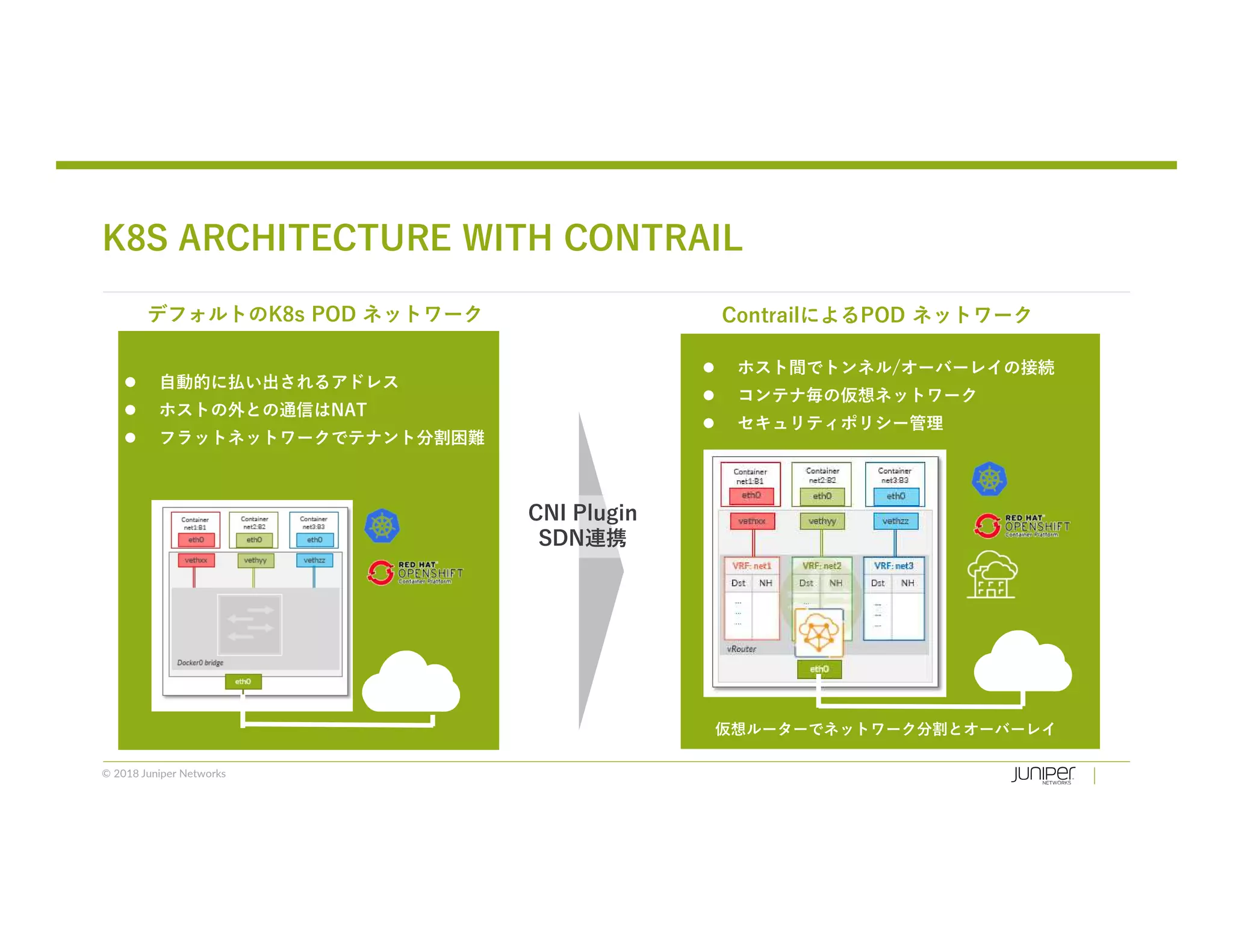

ContrailによるPOD ネットワークデフォルトのK8s POD ネットワーク
 自動的に払い出されるアドレス
 ホストの外との通信はNAT
 フラットネットワークでテナント分割困難
K8S ARCHITECTURE WITH CONTRAIL
CNI Plugin
SDN連携
 ホスト間でトンネル/オーバーレイの接続
 コンテナ毎の仮想ネットワーク
 セキュリティポリシー管理
仮想ルーターでネットワーク分割とオーバーレイ

32. © 2018 Juniper Networks

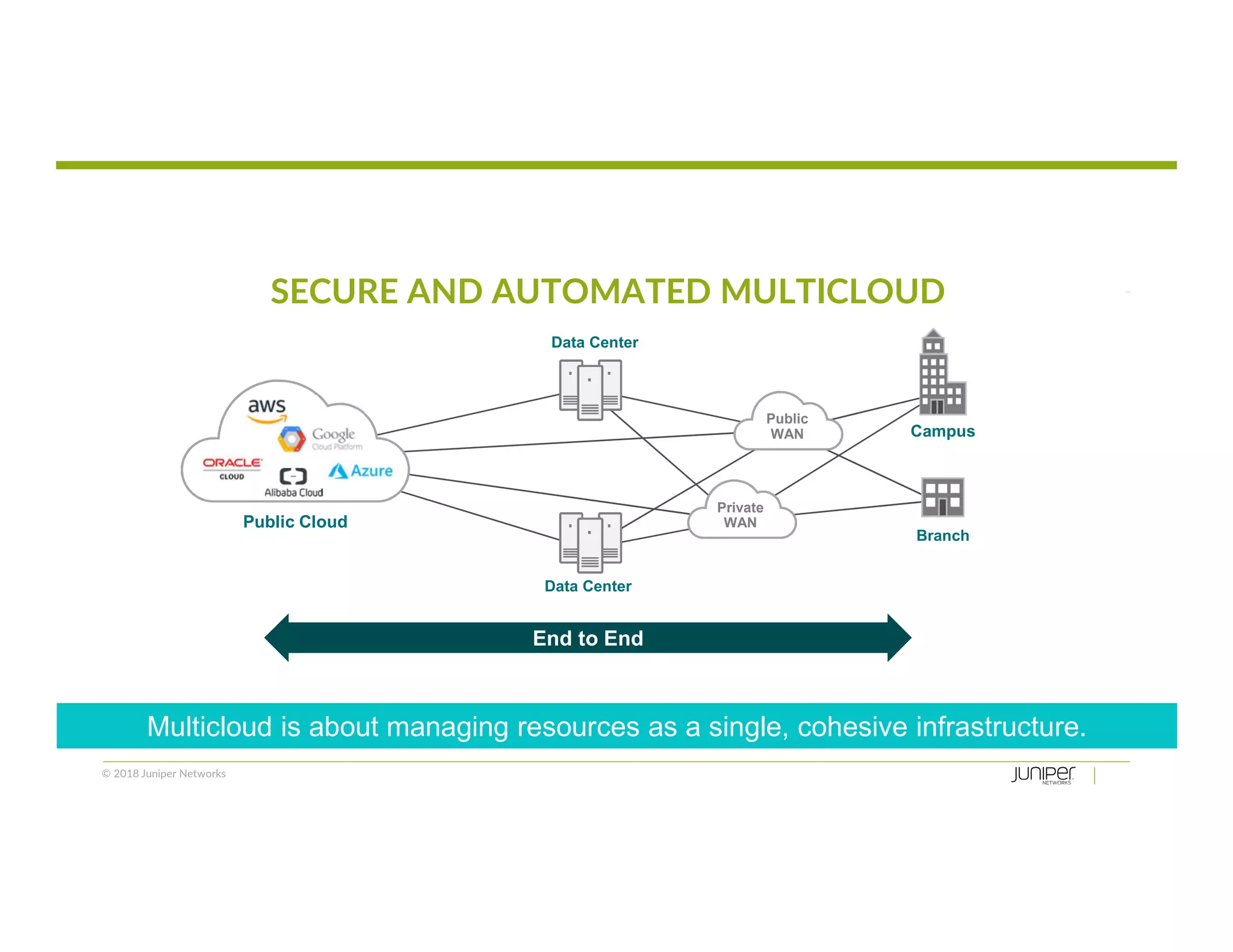

SECURE AND AUTOMATED MULTICLOUD
End to End
Public Cloud
Data Center
Campus
Branch
Data Center
Public
WAN
Private
WAN
Multicloud is about managing resources as a single, cohesive infrastructure.

33. © 2018 Juniper Networks

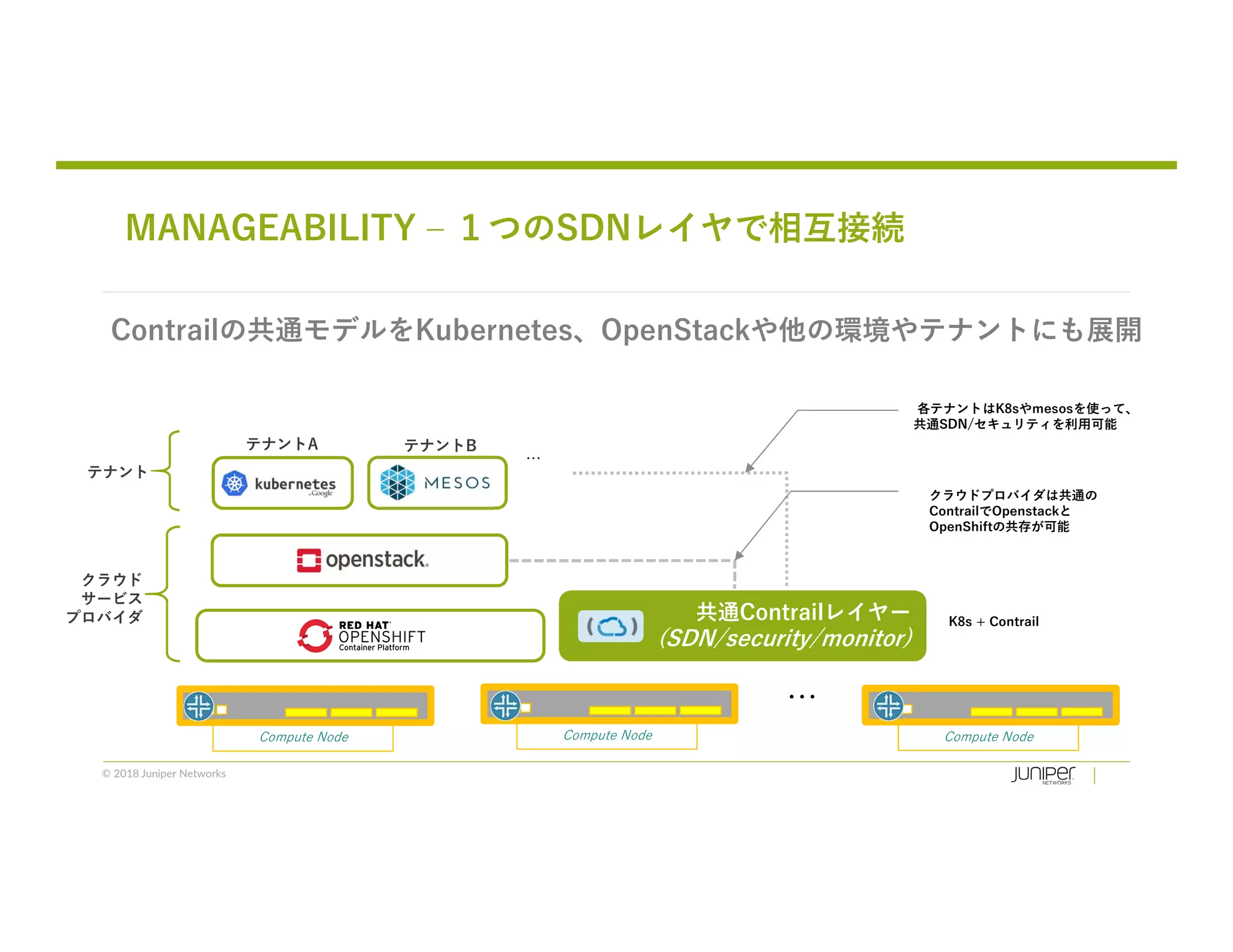

MANAGEABILITY – １つのSDNレイヤで相互接続
共通Contrailレイヤー
(SDN/security/monitor)
Compute Node
…
クラウド
サービス
プロバイダ
テナント
テナントA
Contrailの共通モデルをKubernetes、OpenStackや他の環境やテナントにも展開
…
テナントB
Compute Node Compute Node
各テナントはK8sやmesosを使って、
共通SDN/セキュリティを利用可能
クラウドプロバイダは共通の
ContrailでOpenstackと
OpenShiftの共存が可能
K8s + Contrail

34. © 2018 Juniper Networks
オペレーションの質の向上オペレーションの質の向上
Innovation
Heritage
ビジネスアジリティ向上ビジネスアジリティ向上
・ニーズと要求に基づいた
サービスの柔軟性向上
・最善の展開 vs
トラディショナルモデル
・単一の管理コンソール
仮想化による運用効率化
・スケールアウト、監視
経済性経済性
Innovation
Heritage
タイムトゥーマーケットの実現タイムトゥーマーケットの実現
・サービスチェイニングによる
迅速で差別化されたサービス
・仮想ネットワーク即時展開
・資産活用の効率化
・迅速性向上による
チャージバックや収益向上
コスト削減コスト削減
・管理ネットワーク機器数削減
・ CapExとOpEx 減少
・サブスクリプションモデルによる
先行投資の削減と最適投資
リスク軽減リスク軽減
・ハードウェアの複雑さの軽減
・統合化された管理による
展開オプションの拡大
シンプルな顧客要求 “フロントエンドとDBの回答のアプリケーションの実行環境が欲しい”
。
“来週までにDBクラスタを稼働させ、Webフロントに接続できますか？”
複雑で即時展開が難しいネットワークを仮想化
CONTRAIL(OVERLAY SDN)導入による変化

35. © 2018 Juniper Networks
Underlay fabric automation
• 初期設定の自動化
• Ansibleベースのプロビジョニング
• 各デバイスにロールの割り当て
• ZTP サポート
• 仮想ネットワーク
• 仮想ルータ
• 可視化
• XXXX
Underlay fabric automation
• 初期設定の自動化
• Ansibleベースのプロビジョニング
• 各デバイスにロールの割り当て
• ZTP サポート
• 仮想ネットワーク
• 仮想ルータ
• 可視化
• XXXX
データセンタアンダーレイファブリックの自動化と可視化
BMS, BMS with SRIOV Server with OVSBare Metal Server
Network
services API
次世代標準DC
ファブリックアーキテクチャの
EVPN/VXLANを
シンプルにプロビジョニング
dhcp, tftp,
netconf/rpc

36. © 2018 Juniper Networks
PRINCIPLES OF CLOUDIFICATION
36
The Self-Driving
Network Security
仮想化と
オーケスト
レーション
自律した
自動化により
複雑さを排除
統合
セキュリティ
堅牢で
拡張性の高い
プラット
フォーム
クラウド時代のネットワークはキャリアグレードの信頼性とエンタープライズグレードのユーザビリティ、
クラウドの俊敏性とハイパースケール、これらの実現性が求められる
PlatformsSDN, NFV
ネットワークの分離と
API連携
Disaggregation

37. © 2018 Juniper Networks
Automation
SDN/NFV
ROAD TO SELF-DRIVING NETWORKTM
クローズドループによる完全自動化へ
自動化
SDN
可視化
分析

38. © 2018 Juniper Networks
CONTRAIL FEATURES

39. © 2018 Juniper Networks
Juniper Strategy
SECURE AND AUTOMATED MULTICLOUD
＆
ENGINEERING SIMPLICITY
パブリッククラウド/
プライベートクラウド
DCs
ユーザーとデバイスを
セキュアに
クラウドに接続
分散されたクラウドを
構築&管理
マルチクラウドを
簡単かつセキュアに
