分析 【クラウドアプリケーションのためのオブジェクト指向分析設計講座 第15回】
MaruLaboの浅海ゼミでの講座のスライドです。 https://www.marulabo.net/docs/asami15/ 要求モデルから、分析モデルを作成する作業分野である分析について説明します。 今回はユースケースからシステムの概観を抽出するシナリオ分析を取り上げます。 次回にコンポーネントとシステム・アーキテクチャとして具体化したモデルを作成するコンポーネント分析を 取り上げる予定です。
分析 【クラウドアプリケーションのためのオブジェクト指向分析設計講座 第15回】
- 1.

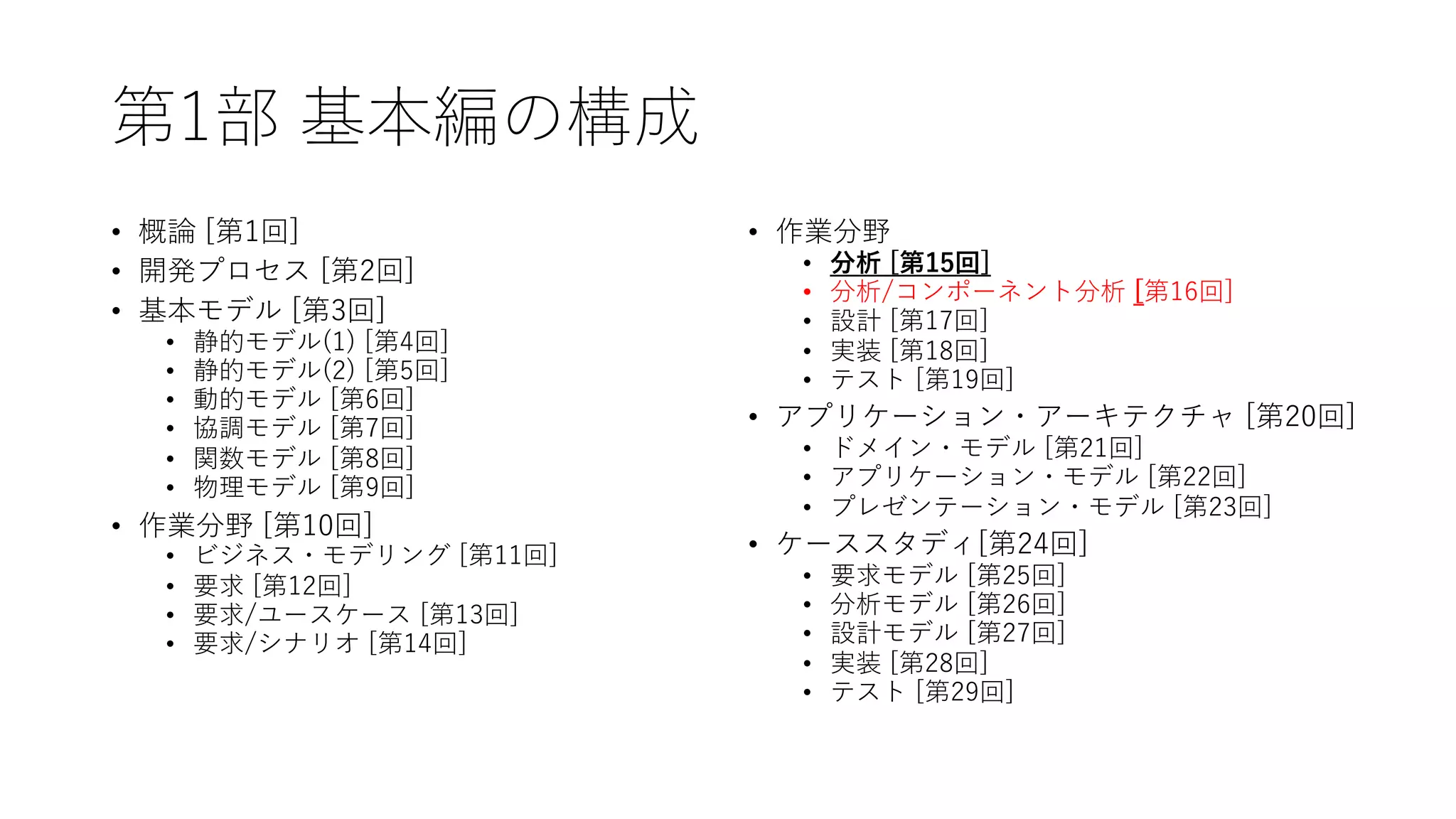

- 2. 第1部 基本編の構成 • 概論[第1回] • 開発プロセス [第2回] • 基本モデル [第3回] • 静的モデル(1) [第4回] • 静的モデル(2) [第5回] • 動的モデル [第6回] • 協調モデル [第7回] • 関数モデル [第8回] • 物理モデル [第9回] • 作業分野 [第10回] • ビジネス・モデリング [第11回] • 要求 [第12回] • 要求/ユースケース [第13回] • 要求/シナリオ [第14回] • 作業分野 • 分析 [第15回] • 分析/コンポーネント分析 [第16回] • 設計 [第17回] • 実装 [第18回] • テスト [第19回] • アプリケーション・アーキテクチャ [第20回] • ドメイン・モデル [第21回] • アプリケーション・モデル [第22回] • プレゼンテーション・モデル [第23回] • ケーススタディ[第24回] • 要求モデル [第25回] • 分析モデル [第26回] • 設計モデル [第27回] • 実装 [第28回] • テスト [第29回]
- 3. SimpleModeling2021 • オブジェクト指向分析設計での共通範囲 • UML/UP •本講座で使⽤するUMLプロファイル • プロファイル：SimpleModeling2021 (SM2021) • オブジェクト指向分析設計の基本からの拡張部を明確化 • アジャイル開発 • Communication • Embrace Change • Travel Light • Scaling • Component-Based Development • クラウド・アプリケーション • モデル駆動開発 SM2021 Travel Light Embrace Change Cloud Model-Driven Scaling CBD
- 4. 原理 (Principle) • AgailSoftware Development [ASD] • SRP (The Single Responsibility Principle) • OCP (The Open-Close Principle) • LSP (The Liskov Substitution Principle) • … • GRASP (General Responsibility Assignment Software Patterns or Principals) • Low Coupling • High Cohesion • … • Writing Effective Use Cases [WEUC] • Scope • …

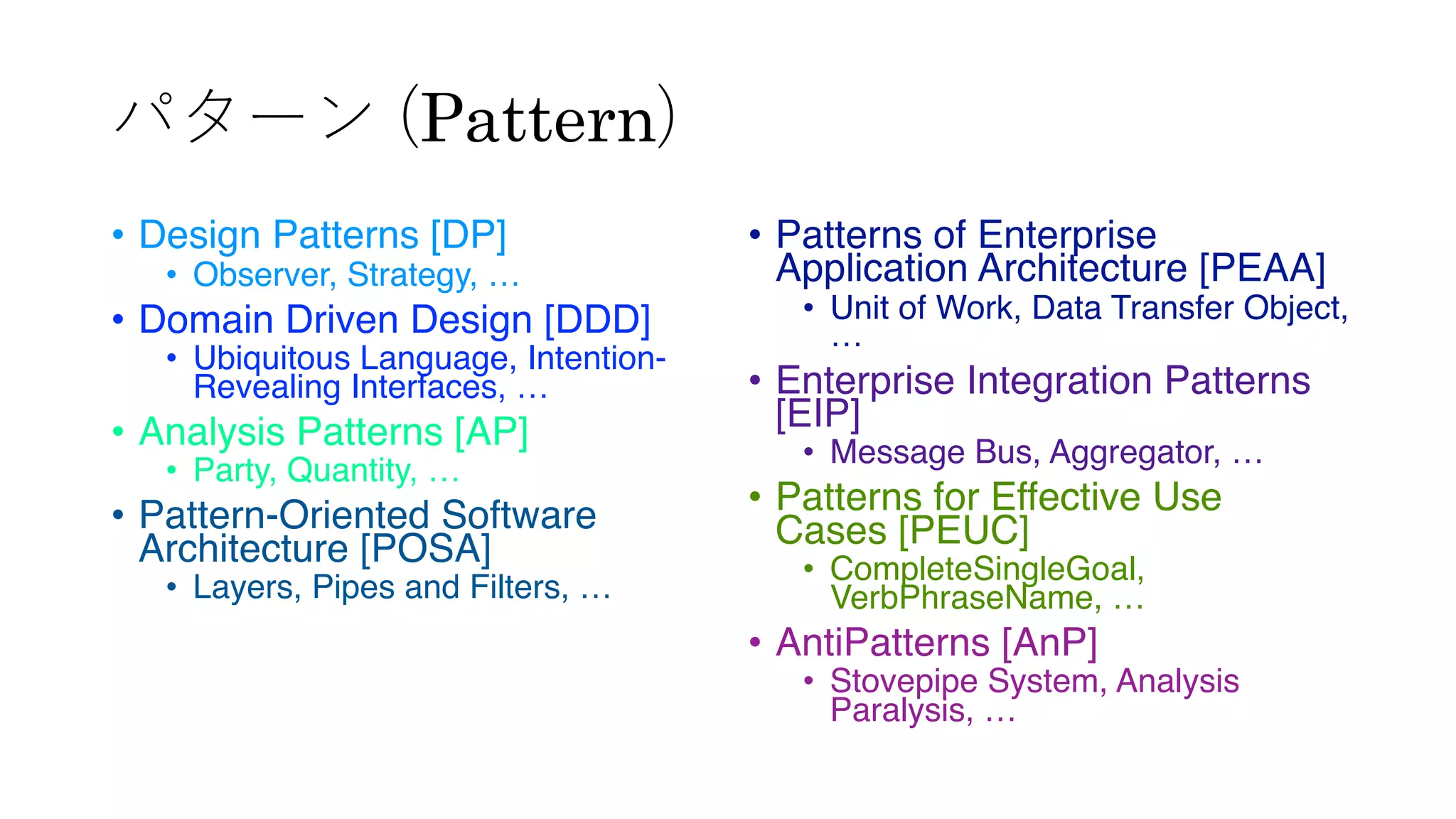

- 5. パターン (Pattern) • DesignPatterns [DP] • Observer, Strategy, … • Domain Driven Design [DDD] • Ubiquitous Language, Intention- Revealing Interfaces, … • Analysis Patterns [AP] • Party, Quantity, … • Pattern-Oriented Software Architecture [POSA] • Layers, Pipes and Filters, … • Patterns of Enterprise Application Architecture [PEAA] • Unit of Work, Data Transfer Object, … • Enterprise Integration Patterns [EIP] • Message Bus, Aggregator, … • Patterns for Effective Use Cases [PEUC] • CompleteSingleGoal, VerbPhraseName, … • AntiPatterns [AnP] • Stovepipe System, Analysis Paralysis, …

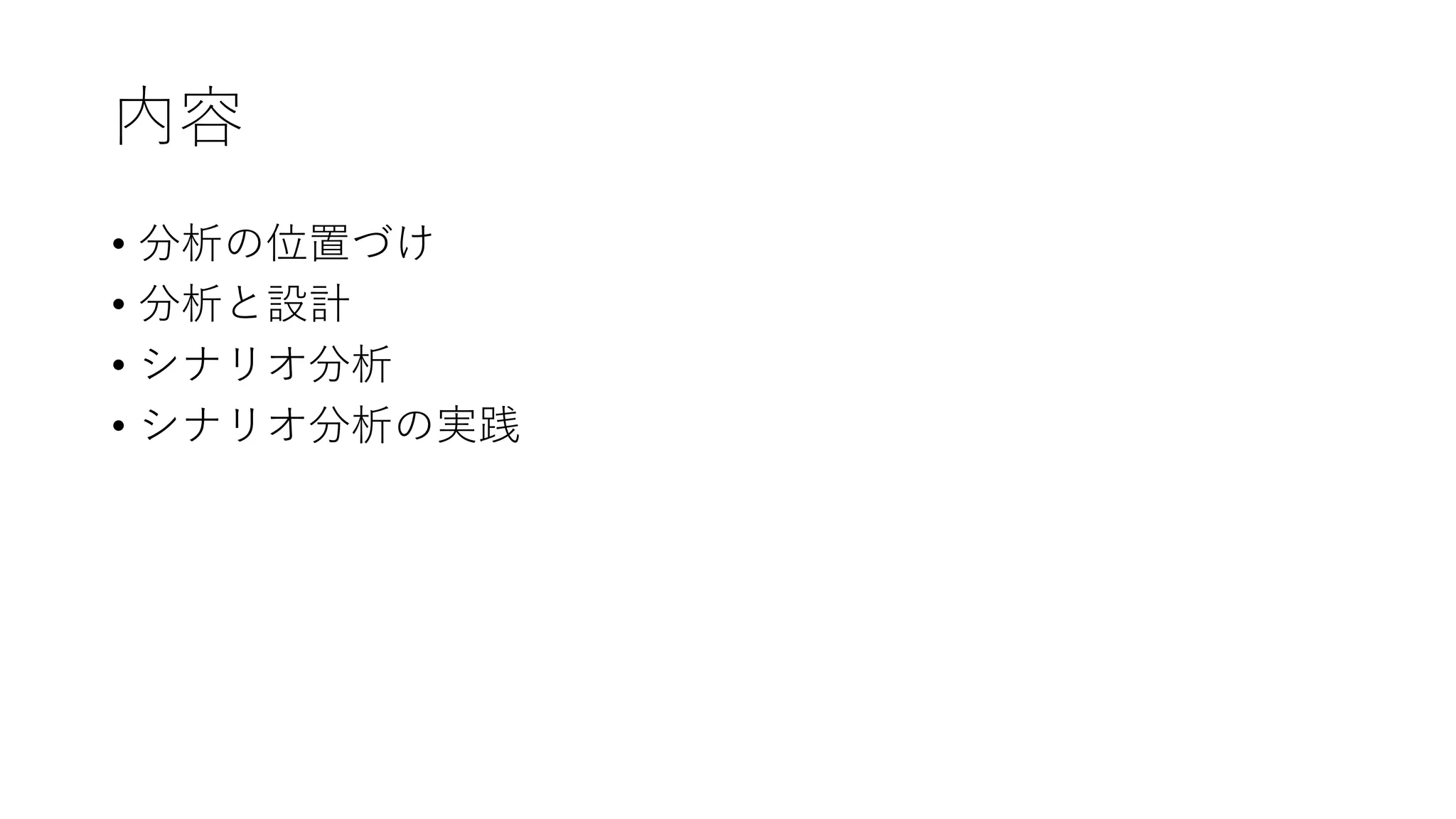

- 6. 内容 • 分析の位置づけ • 分析と設計 •シナリオ分析 • シナリオ分析の実践
- 7.
- 8.
- 9.
- 10.
- 12.
- 13. 分析 (Analysis) • プラットフォーム中⽴の抽象的なモデル •PIM (Platform Independent Model) • 設計: PSM (Platform Specific Model) • シナリオ分析 • 中間モデル：ロバストネス図 • コンポーネント分析 • コンポーネント • システム・アーキテクチャ • ⾒積もりの精度を⾼めたい場合は分析段階で再⾒積もり CBD
- 14. 分析/主な成果物 • 中間モデル • ロバストネス・モデル •新規 • システム・アーキテクチャ・モ デル • コンポーネント・モデル • モジュール・モデル • イベント・モデル • データ分析モデル • メトリクス・モデル • 具体化 • UXモデル • ドメイン・モデル • エンティティ・モデル • サービス・モデル • ルール・モデル • 開発計画/⾒積もり
- 15.
- 16. 分析と設計 • 分析と設計の違い • 分析: ソフトウェアの本質的な構造、振る舞いを構築する • 設計 : ソフトウェアを実⾏するプラットフォームに合わせて具体化 • 実務的には分析と設計を同時に⾏うことも有効 • ⼩規模開発では分析と設計のスコープの差が⼤きくない
- 17.
- 18. 設計で⾏うこと • 振る舞い特性 • 性能 •可⽤性 • スケーラビリティ • 弾⼒性 • 実⾏環境 • データベース • ログ • サービス・バス • ジョブ管理 • 国際化 • セキュリティ • 認証 • 認可 • 監査 • DevOps • 配備 • 運⽤ 性能や運⽤保守といったアプリケーション・ロジッ ク以外の機能を設計で具体化する
- 19.

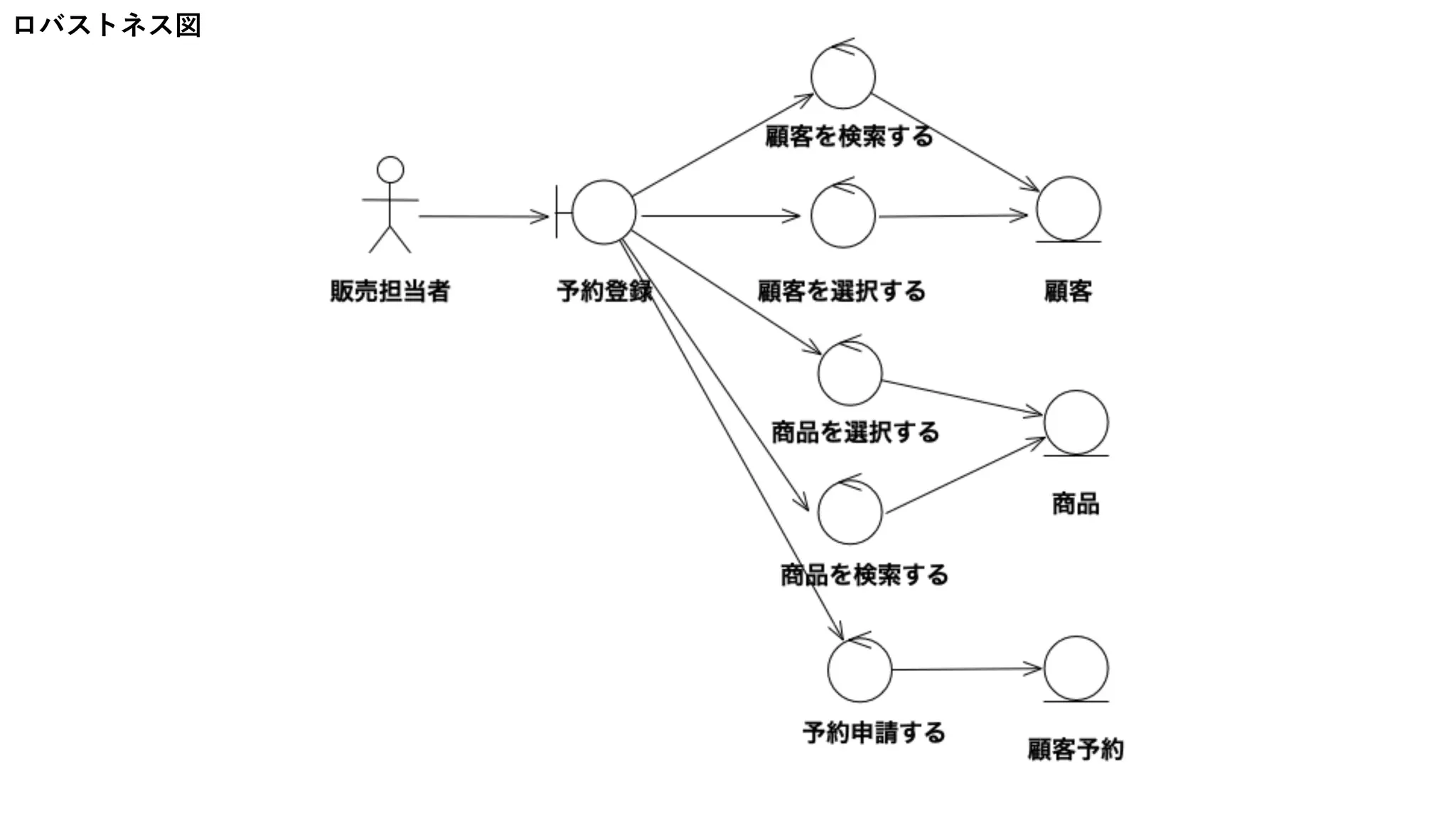

- 20. シナリオ分析 • ロバストネス(robustness)分析 • ユースケースのシナリオからロバストネス図を作成 •コンポーネント分析のための中間モデル • 責務(responsibility)の抽出 • アクター、エンティティを抽出・具体化 • ルールを抽出・具体化 • イベントを抽出
- 21.
- 22.
- 23.

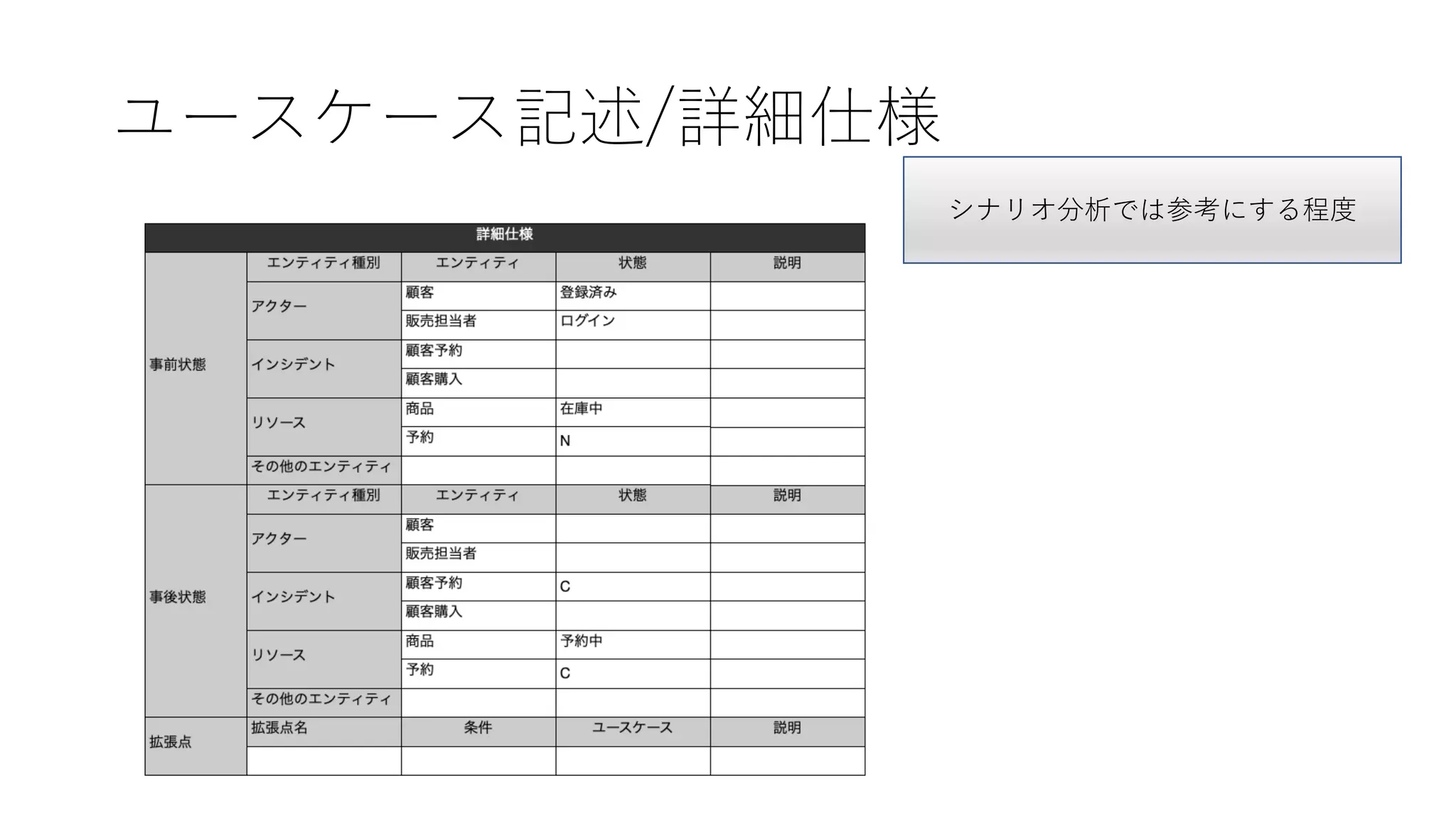

- 24. ユースケース記述 • 本講座のユースケース記述 • 基本仕様 •詳細仕様 • 脚本 第7回 協調モデル
- 25.
- 26.
- 27.

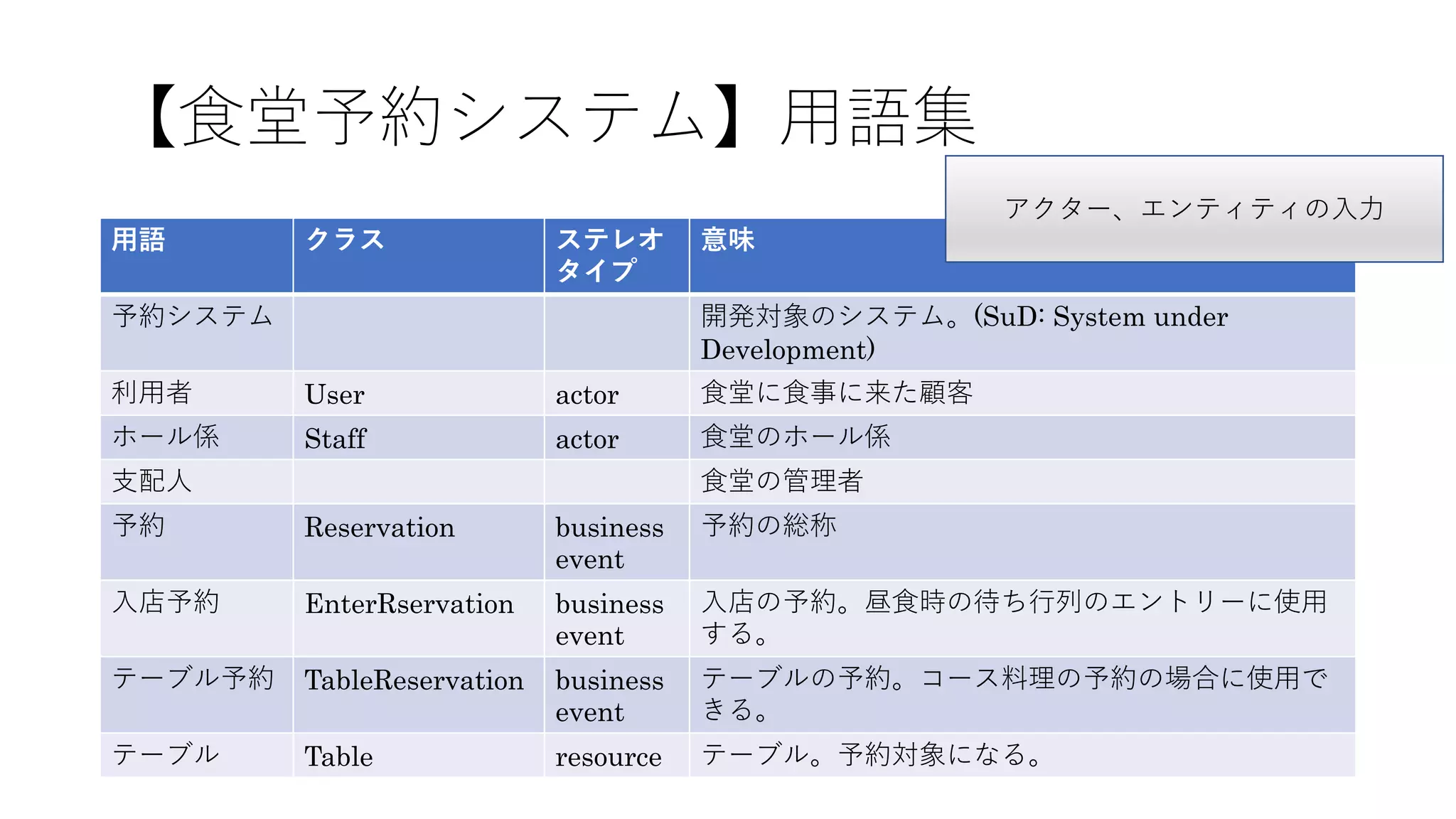

- 28. 【⾷堂予約システム】⽤語集 ⽤語 クラス ステレオ タイプ 意味 予約システム開発対象のシステム。(SuD: System under Development) 利⽤者 User actor ⾷堂に⾷事に来た顧客 ホール係 Staff actor ⾷堂のホール係 ⽀配⼈ ⾷堂の管理者 予約 Reservation business event 予約の総称 ⼊店予約 EnterRservation business event ⼊店の予約。昼⾷時の待ち⾏列のエントリーに使⽤ する。 テーブル予約 TableReservation business event テーブルの予約。コース料理の予約の場合に使⽤で きる。 テーブル Table resource テーブル。予約対象になる。 アクター、エンティティの⼊⼒
- 29.
- 30.
- 31. 【⾷堂予約システム】ビジネス・ルール(兼 規則集) • 案内通知⼿段はメール、SMS、PUSHから選べる •⼊店申請の2組前になった時に案内通知を⾏う • 案内通知の⽂⾯を管理コンソールで編集できる • ⼊店可能になったら案内通知を⾏う • 案内通知の⽂⾯を管理コンソールで編集できる • ⼊店可能後10分後に案内通知を⾏う • 案内通知の⽂⾯を管理コンソールで編集できる • ⼊店申請は⼊店受付してから30分でキャンセルになる • キャンセル時に案内通知を⾏う • 案内通知の⽂⾯を管理コンソールで編集できる ルール・オブジェクトの⼊⼒

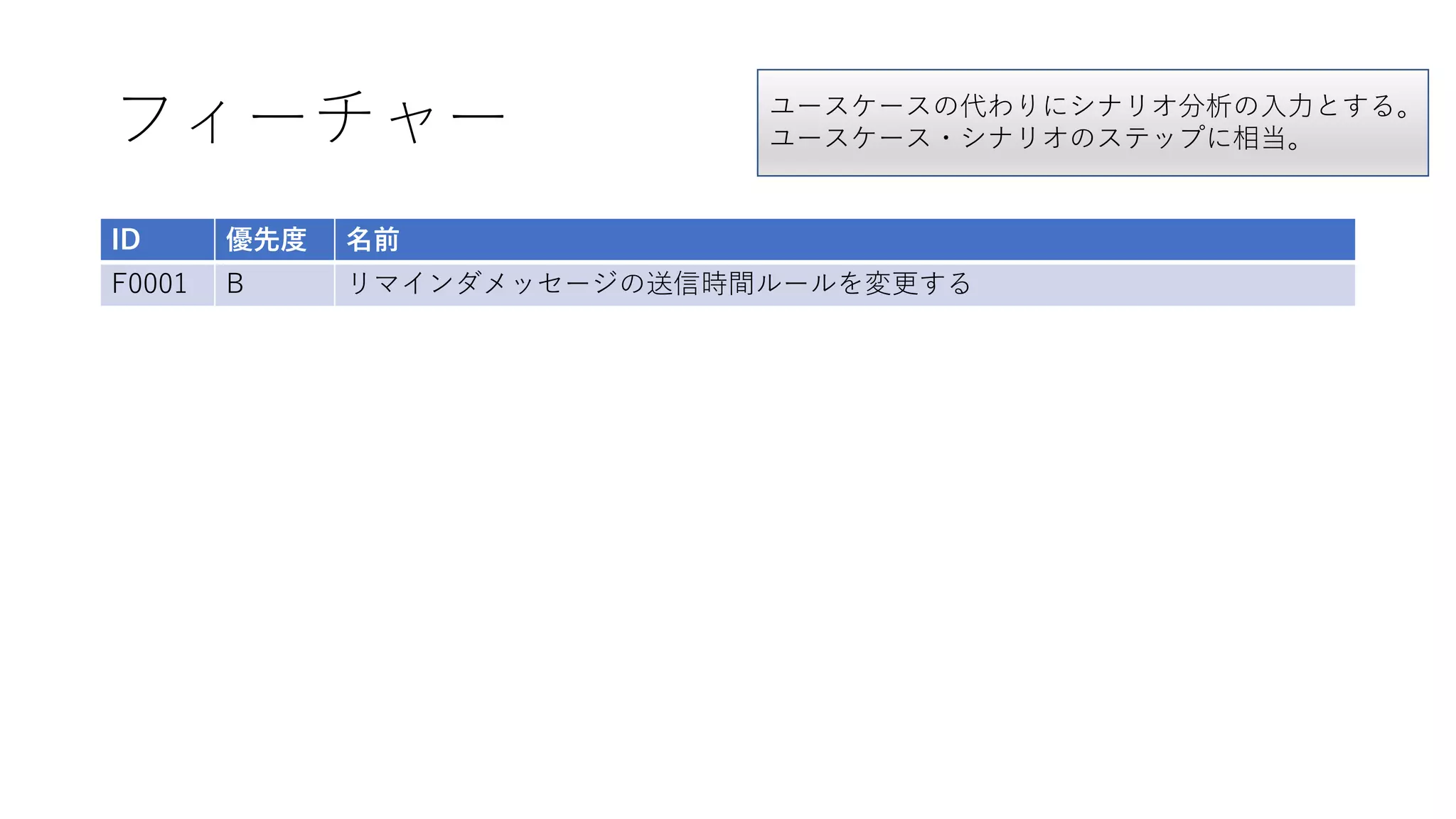

- 32. フィーチャー ID 優先度 名前 F0001B リマインダメッセージの送信時間ルールを変更する ユースケースの代わりにシナリオ分析の⼊⼒とする。 ユースケース・シナリオのステップに相当。
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39. まとめ • 分析の位置づけ • 分析と設計 •PIM(Platform Independent Model) と PSM(Platform Specific Model) • シナリオ分析 • ユースケースのシナリオから分析の中間モデルであるロバストネス図 を作成 • シナリオ分析の実践

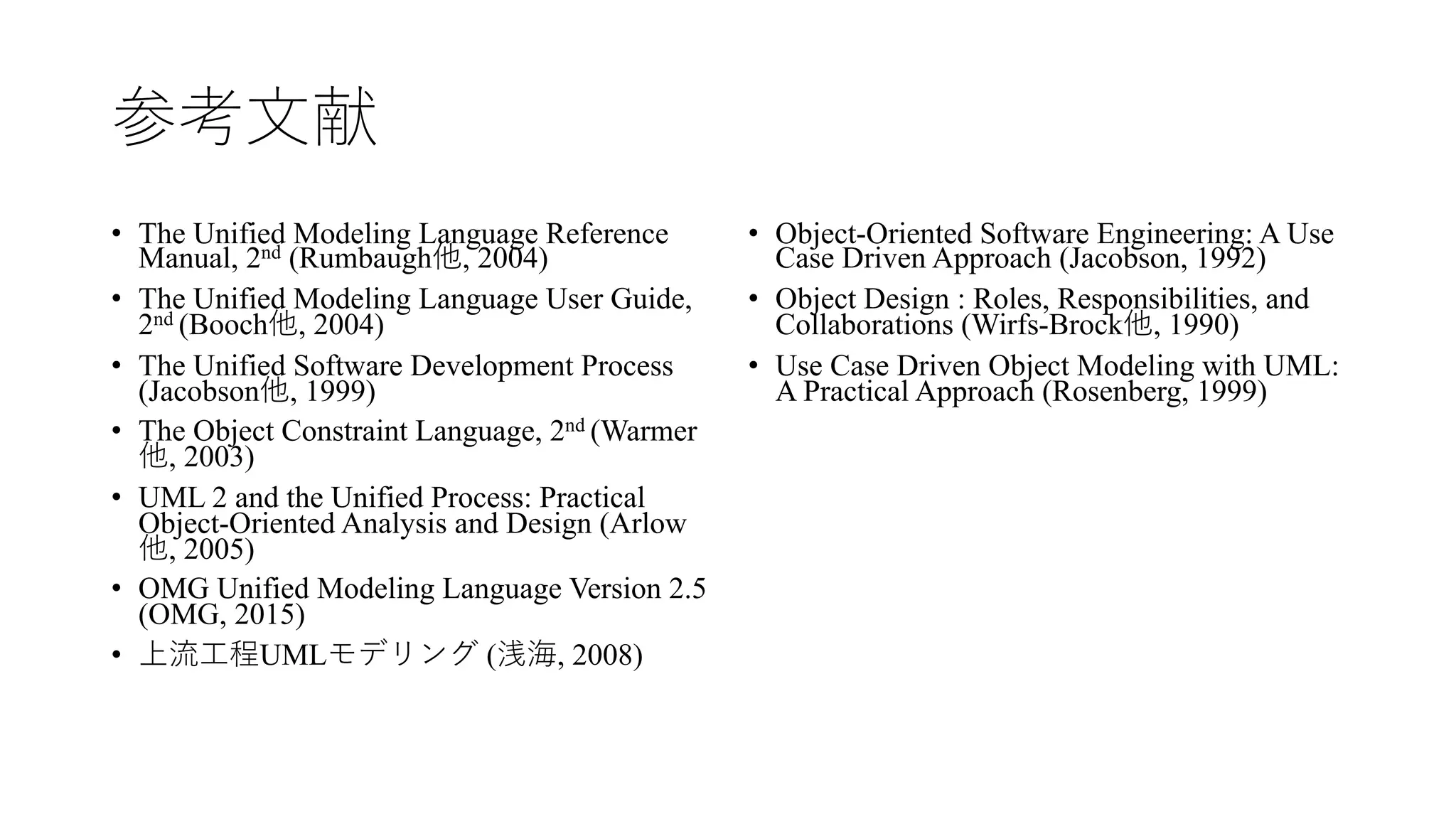

- 40. 参考⽂献 • The UnifiedModeling Language Reference Manual, 2nd (Rumbaugh他, 2004) • The Unified Modeling Language User Guide, 2nd (Booch他, 2004) • The Unified Software Development Process (Jacobson他, 1999) • The Object Constraint Language, 2nd (Warmer 他, 2003) • UML 2 and the Unified Process: Practical Object-Oriented Analysis and Design (Arlow 他, 2005) • OMG Unified Modeling Language Version 2.5 (OMG, 2015) • 上流⼯程UMLモデリング (浅海, 2008) • Object-Oriented Software Engineering: A Use Case Driven Approach (Jacobson, 1992) • Object Design : Roles, Responsibilities, and Collaborations (Wirfs-Brock他, 1990) • Use Case Driven Object Modeling with UML: A Practical Approach (Rosenberg, 1999)
