  テスト 2025年5月30日 浅海智晴 クラウドアプリケーションのための オブジェクト指向分析設計講座 第47回 ケース・スタディ
• 2.

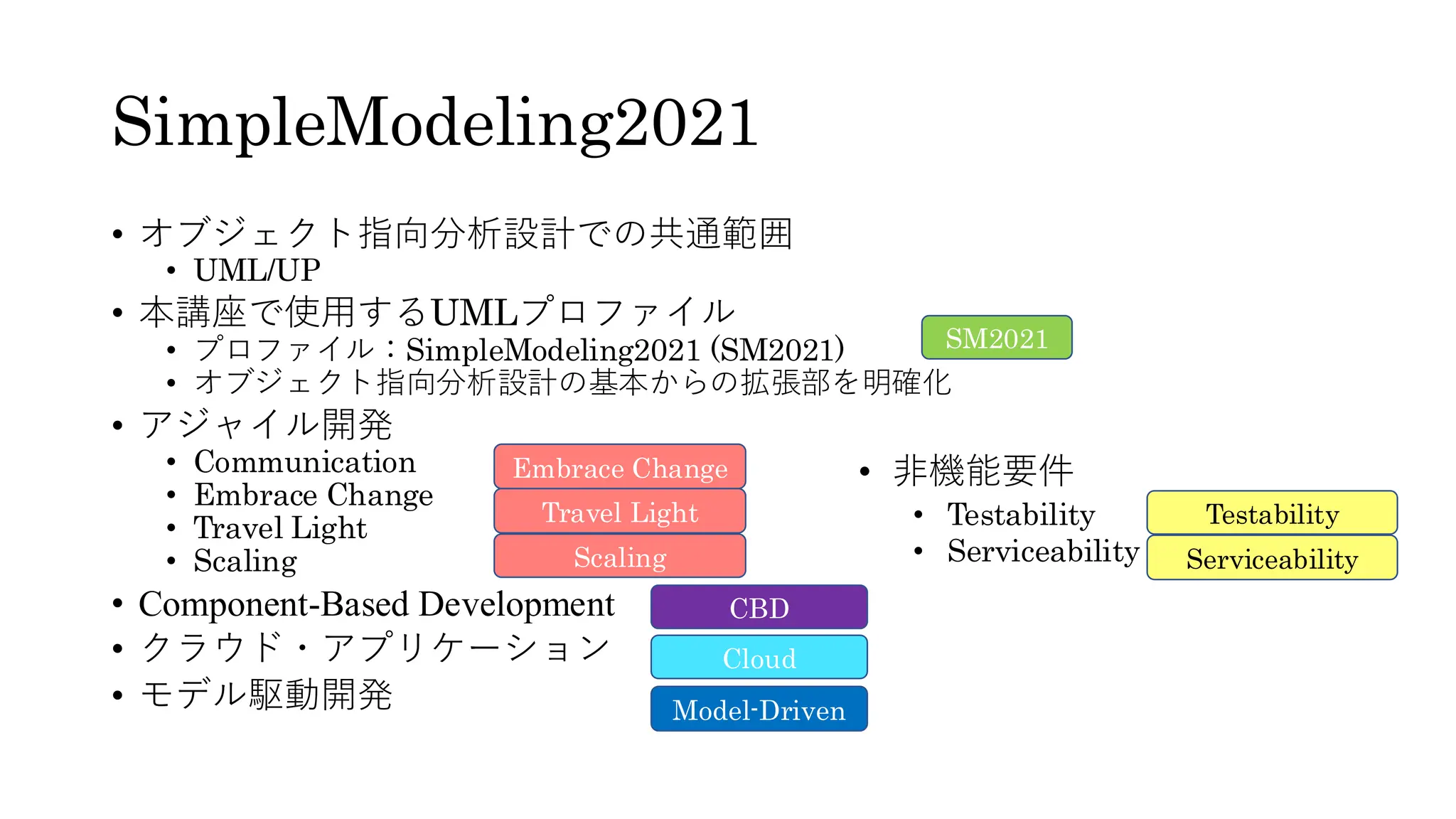

  SimpleModeling2021 • オブジェクト指向分析設計での共通範囲 • UML/UP •本講座で使用するUMLプロファイル • プロファイル：SimpleModeling2021 (SM2021) • オブジェクト指向分析設計の基本からの拡張部を明確化 • アジャイル開発 • Communication • Embrace Change • Travel Light • Scaling • Component-Based Development • クラウド・アプリケーション • モデル駆動開発 SM2021 Travel Light Embrace Change Cloud Model-Driven Scaling CBD Testability Serviceability • 非機能要件 • Testability • Serviceability
• 3.

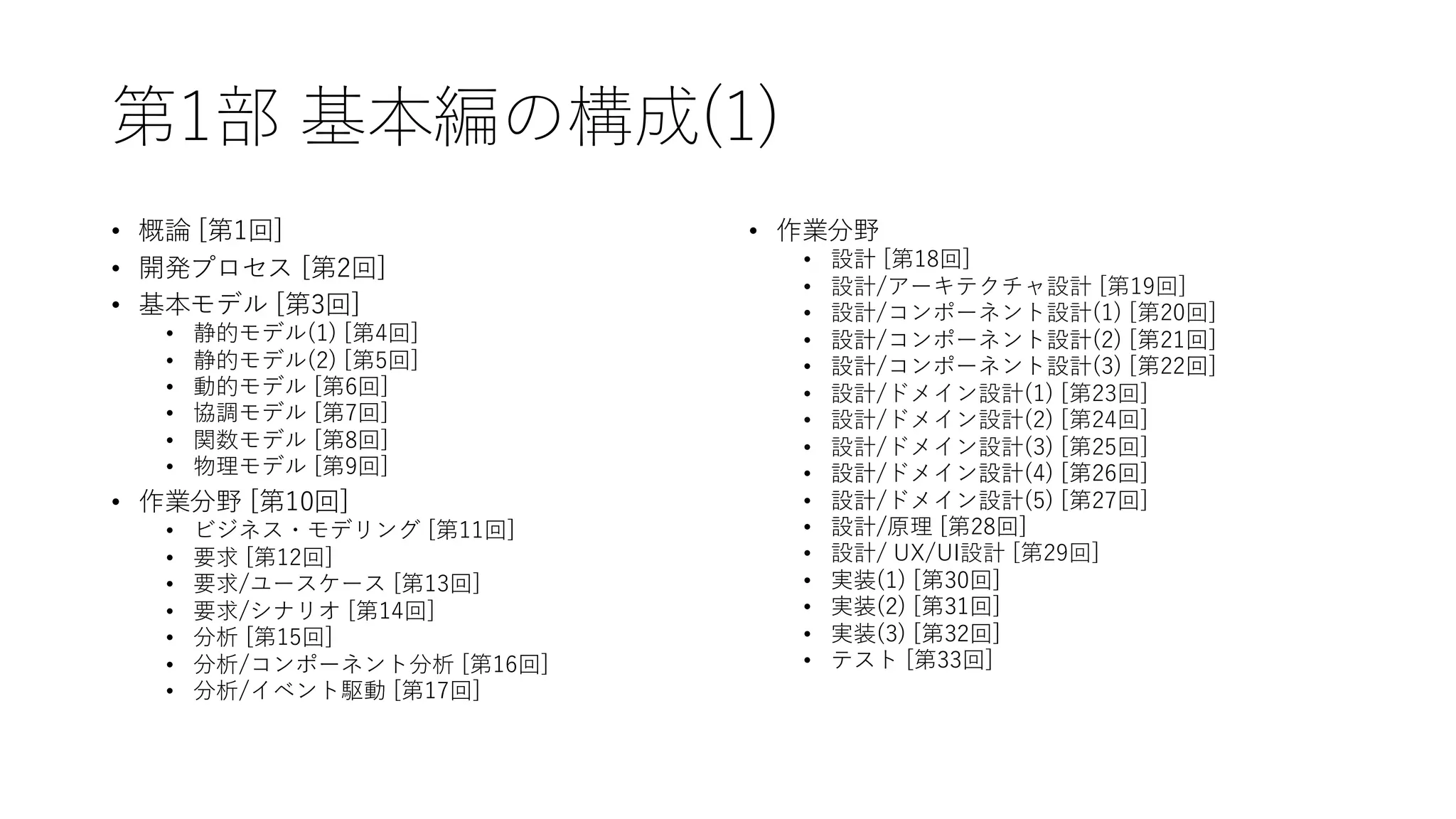

  第1部 基本編の構成(1) • 概論[第1回] • 開発プロセス [第2回] • 基本モデル [第3回] • 静的モデル(1) [第4回] • 静的モデル(2) [第5回] • 動的モデル [第6回] • 協調モデル [第7回] • 関数モデル [第8回] • 物理モデル [第9回] • 作業分野 [第10回] • ビジネス・モデリング [第11回] • 要求 [第12回] • 要求/ユースケース [第13回] • 要求/シナリオ [第14回] • 分析 [第15回] • 分析/コンポーネント分析 [第16回] • 分析/イベント駆動 [第17回] • 作業分野 • 設計 [第18回] • 設計/アーキテクチャ設計 [第19回] • 設計/コンポーネント設計(1) [第20回] • 設計/コンポーネント設計(2) [第21回] • 設計/コンポーネント設計(3) [第22回] • 設計/ドメイン設計(1) [第23回] • 設計/ドメイン設計(2) [第24回] • 設計/ドメイン設計(3) [第25回] • 設計/ドメイン設計(4) [第26回] • 設計/ドメイン設計(5) [第27回] • 設計/原理 [第28回] • 設計/ UX/UI設計 [第29回] • 実装(1) [第30回] • 実装(2) [第31回] • 実装(3) [第32回] • テスト [第33回]
• 4.

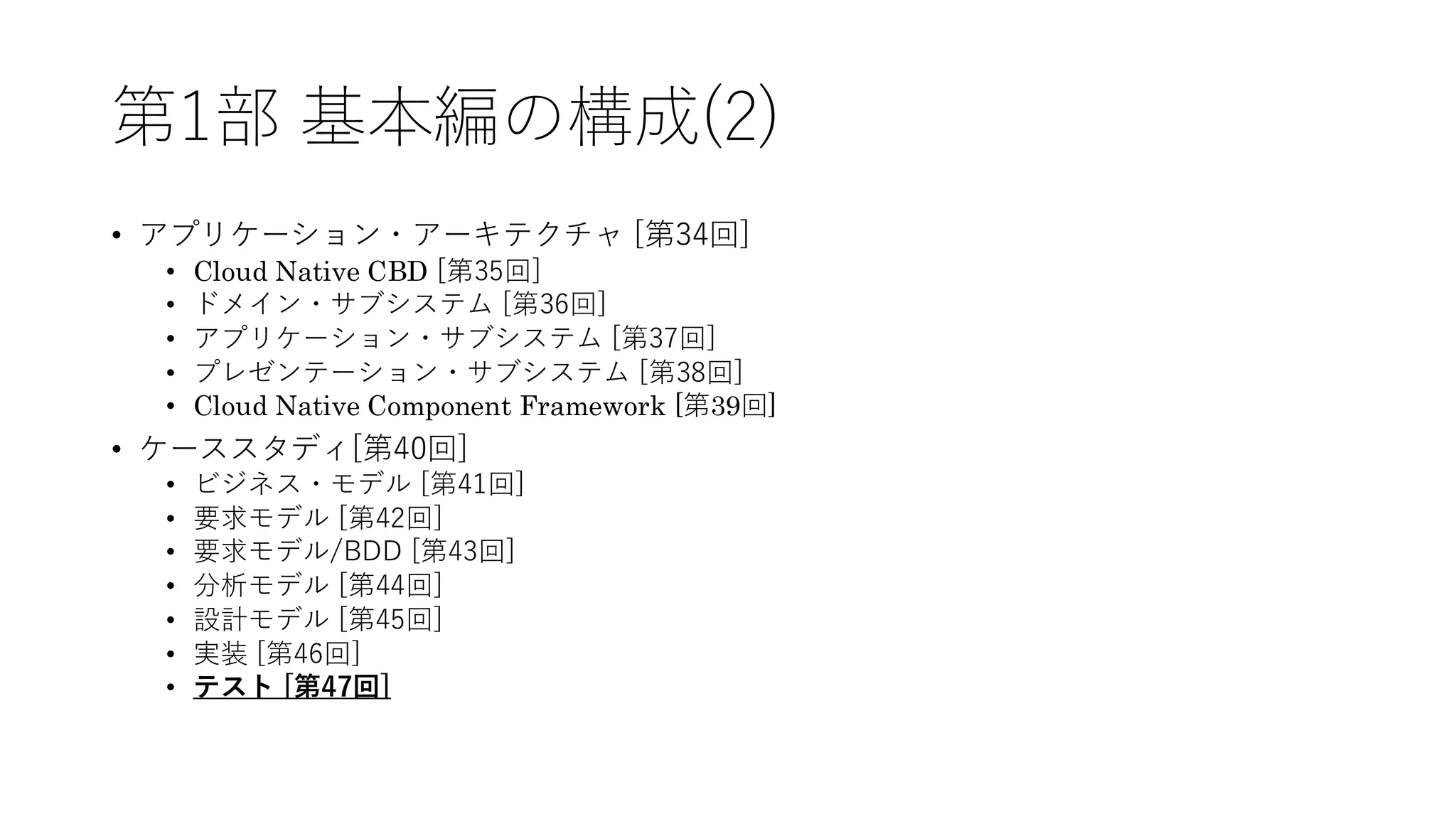

  第1部 基本編の構成(2) • アプリケーション・アーキテクチャ[第34回] • Cloud Native CBD [第35回] • ドメイン・サブシステム [第36回] • アプリケーション・サブシステム [第37回] • プレゼンテーション・サブシステム [第38回] • Cloud Native Component Framework [第39回] • ケーススタディ[第40回] • ビジネス・モデル [第41回] • 要求モデル [第42回] • 要求モデル/BDD [第43回] • 分析モデル [第44回] • 設計モデル [第45回] • 実装 [第46回] • テスト [第47回]
• 5.

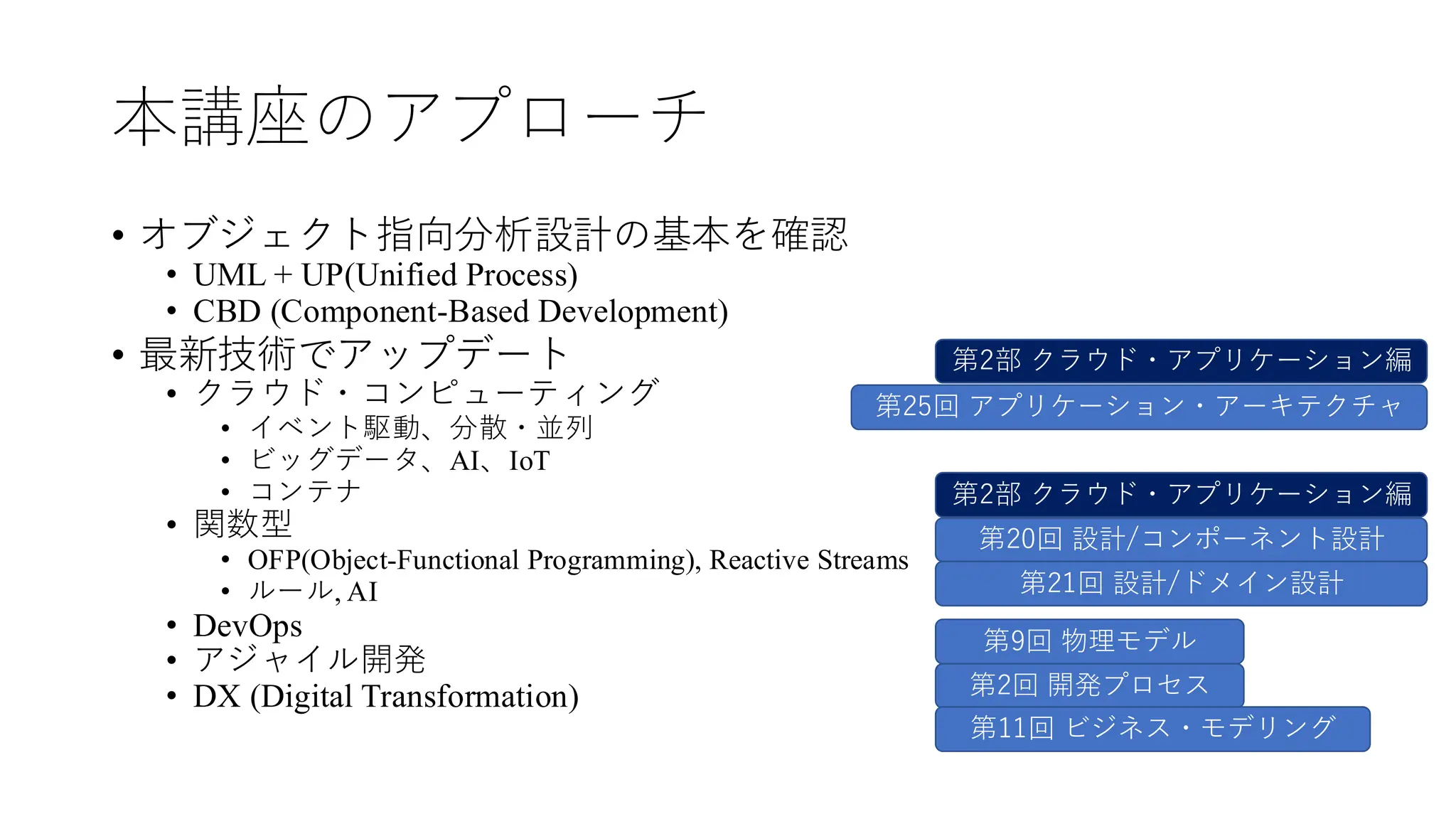

  本講座のアプローチ • オブジェクト指向分析設計の基本を確認 • UML+ UP(Unified Process) • CBD (Component-Based Development) • 最新技術でアップデート • クラウド・コンピューティング • イベント駆動、分散・並列 • ビッグデータ、AI、IoT • コンテナ • 関数型 • OFP(Object-Functional Programming), Reactive Streams • ルール, AI • DevOps • アジャイル開発 • DX (Digital Transformation) 第25回 アプリケーション・アーキテクチャ 第2回 開発プロセス 第9回 物理モデル 第11回 ビジネス・モデリング 第2部 クラウド・アプリケーション編 第21回 設計/ドメイン設計 第20回 設計/コンポーネント設計 第2部 クラウド・アプリケーション編
• 6.

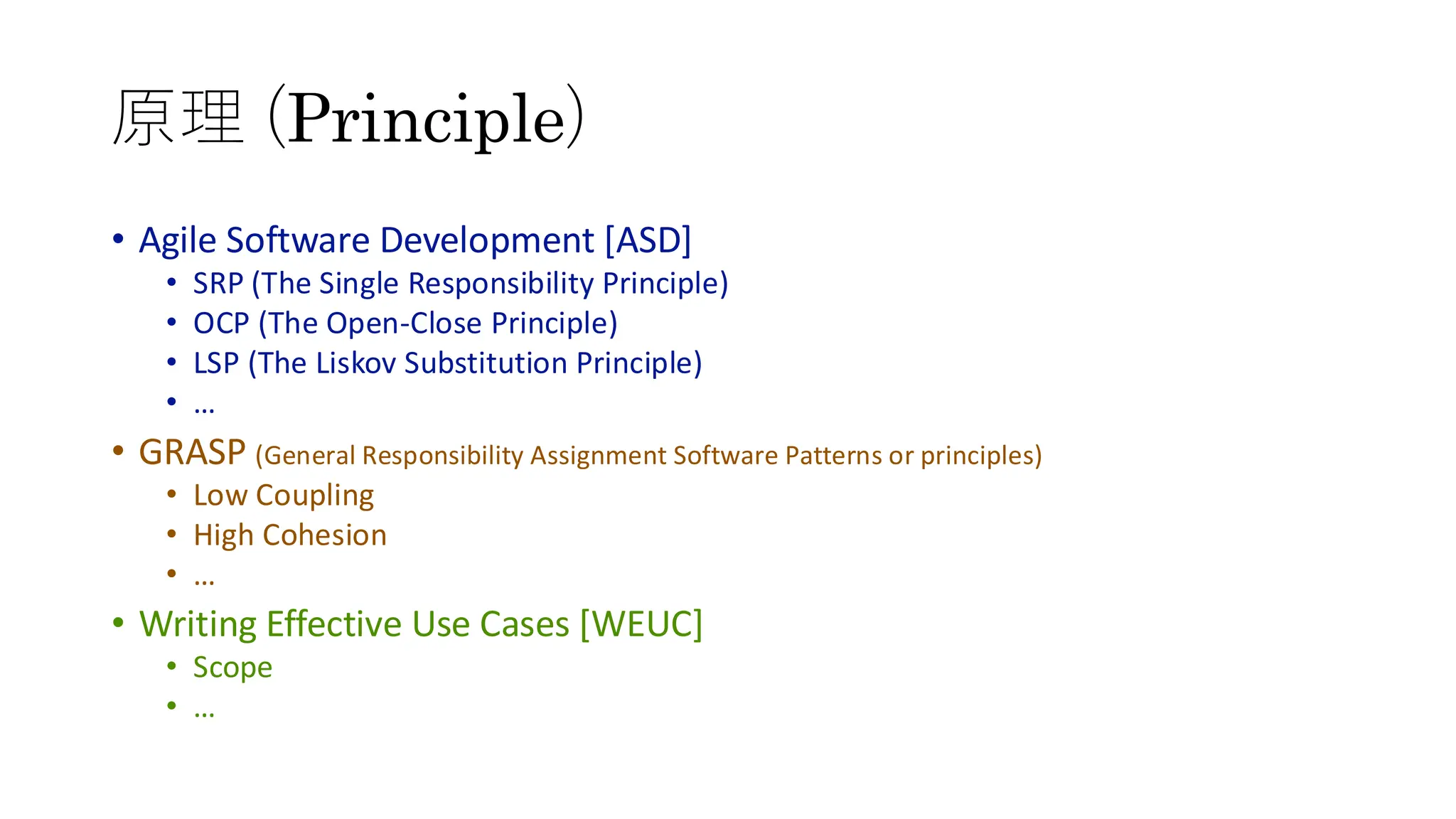

  原理 (Principle) • AgileSoftware Development [ASD] • SRP (The Single Responsibility Principle) • OCP (The Open-Close Principle) • LSP (The Liskov Substitution Principle) • … • GRASP (General Responsibility Assignment Software Patterns or principles) • Low Coupling • High Cohesion • … • Writing Effective Use Cases [WEUC] • Scope • …
• 7.

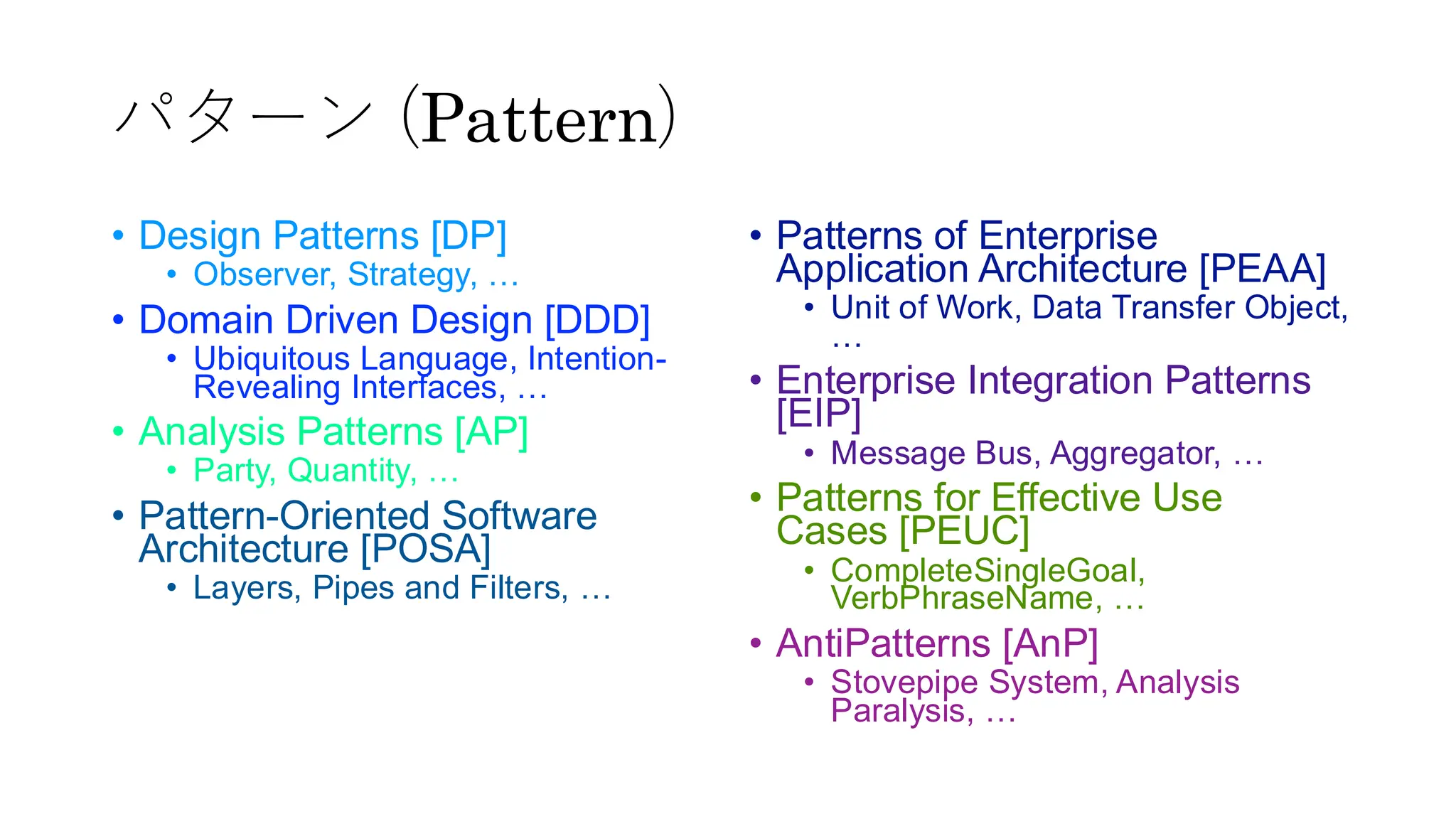

  パターン (Pattern) • DesignPatterns [DP] • Observer, Strategy, … • Domain Driven Design [DDD] • Ubiquitous Language, Intention- Revealing Interfaces, … • Analysis Patterns [AP] • Party, Quantity, … • Pattern-Oriented Software Architecture [POSA] • Layers, Pipes and Filters, … • Patterns of Enterprise Application Architecture [PEAA] • Unit of Work, Data Transfer Object, … • Enterprise Integration Patterns [EIP] • Message Bus, Aggregator, … • Patterns for Effective Use Cases [PEUC] • CompleteSingleGoal, VerbPhraseName, … • AntiPatterns [AnP] • Stovepipe System, Analysis Paralysis, …
• 8.

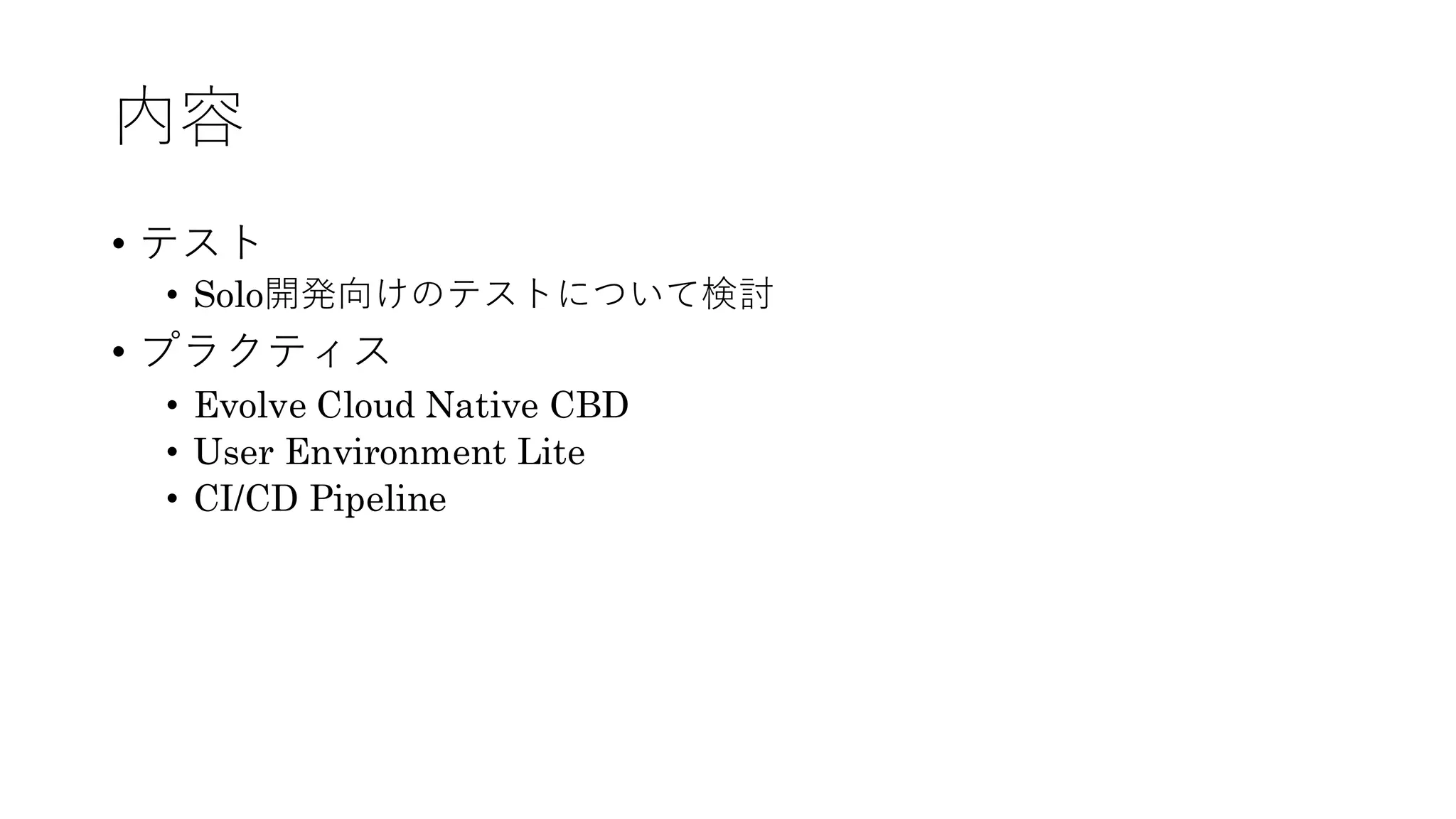

  内容 • テスト • Solo開発向けのテストについて検討 •プラクティス • Evolve Cloud Native CBD • User Environment Lite • CI/CD Pipeline
• 9.

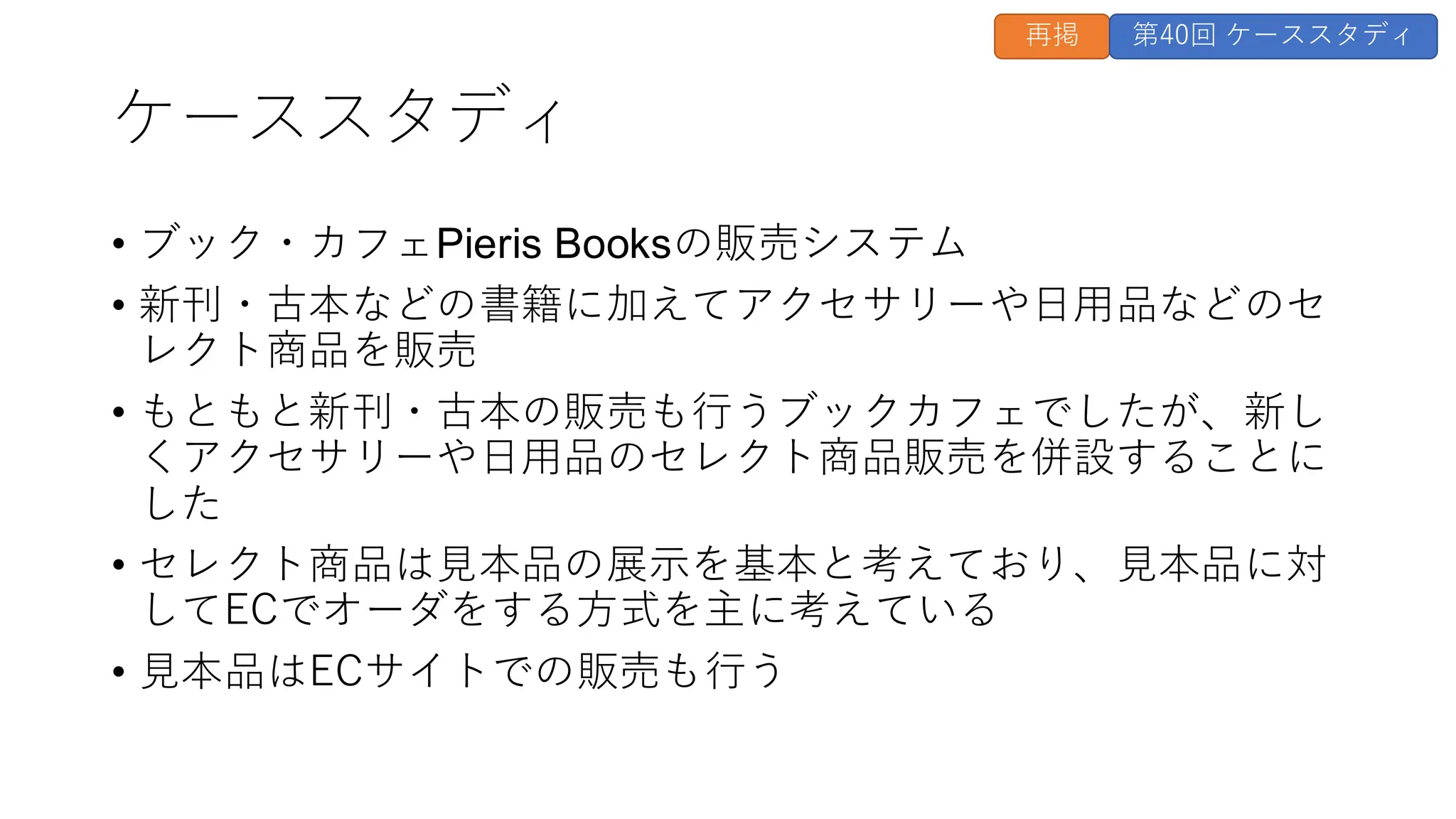

  ケーススタディ • ブック・カフェPieris Booksの販売システム •新刊・古本などの書籍に加えてアクセサリーや日用品などのセ レクト商品を販売 • もともと新刊・古本の販売も行うブックカフェでしたが、新し くアクセサリーや日用品のセレクト商品販売を併設することに した • セレクト商品は見本品の展示を基本と考えており、見本品に対 してECでオーダをする方式を主に考えている • 見本品はECサイトでの販売も行う 再掲 第40回 ケーススタディ
• 10.

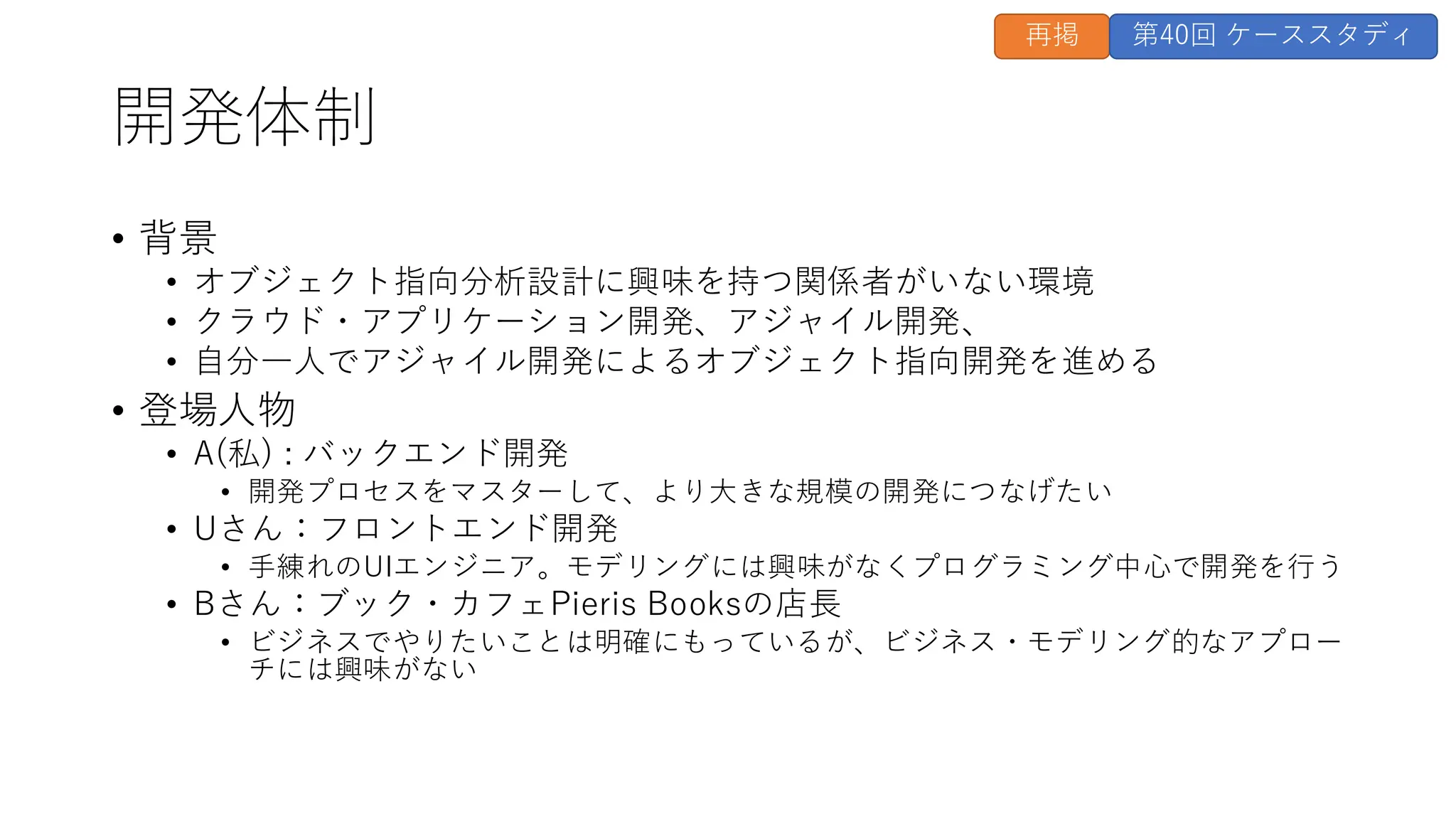

  開発体制 • 背景 • オブジェクト指向分析設計に興味を持つ関係者がいない環境 •クラウド・アプリケーション開発、アジャイル開発、 • 自分一人でアジャイル開発によるオブジェクト指向開発を進める • 登場人物 • A(私) : バックエンド開発 • 開発プロセスをマスターして、より大きな規模の開発につなげたい • Uさん：フロントエンド開発 • 手練れのUIエンジニア。モデリングには興味がなくプログラミング中心で開発を行う • Bさん：ブック・カフェPieris Booksの店長 • ビジネスでやりたいことは明確にもっているが、ビジネス・モデリング的なアプロー チには興味がない 再掲 第40回 ケーススタディ
• 11.
  テスト
• 12.

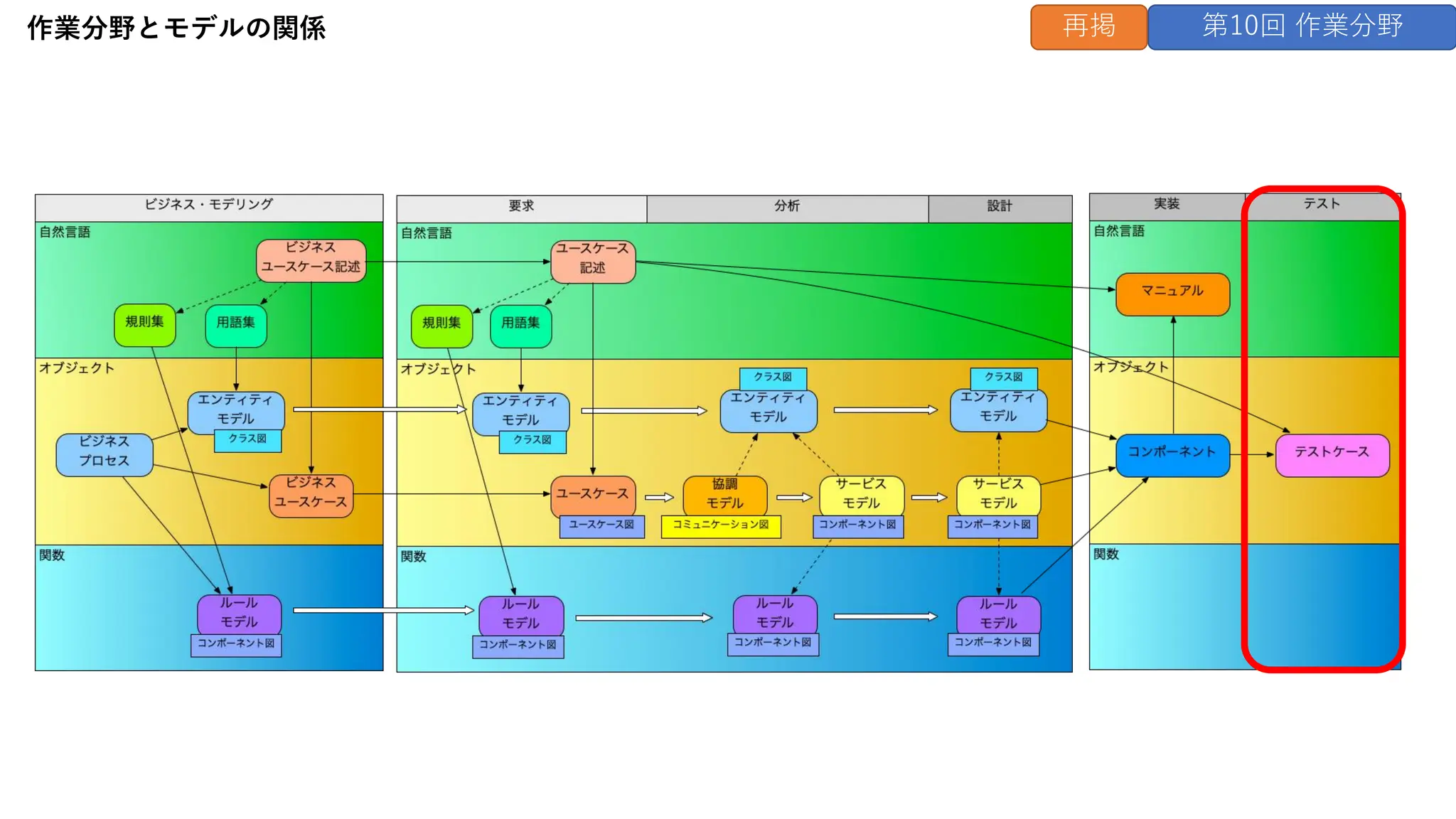

  作業分野とモデルの関係 第10回 作業分野 再掲
• 13.

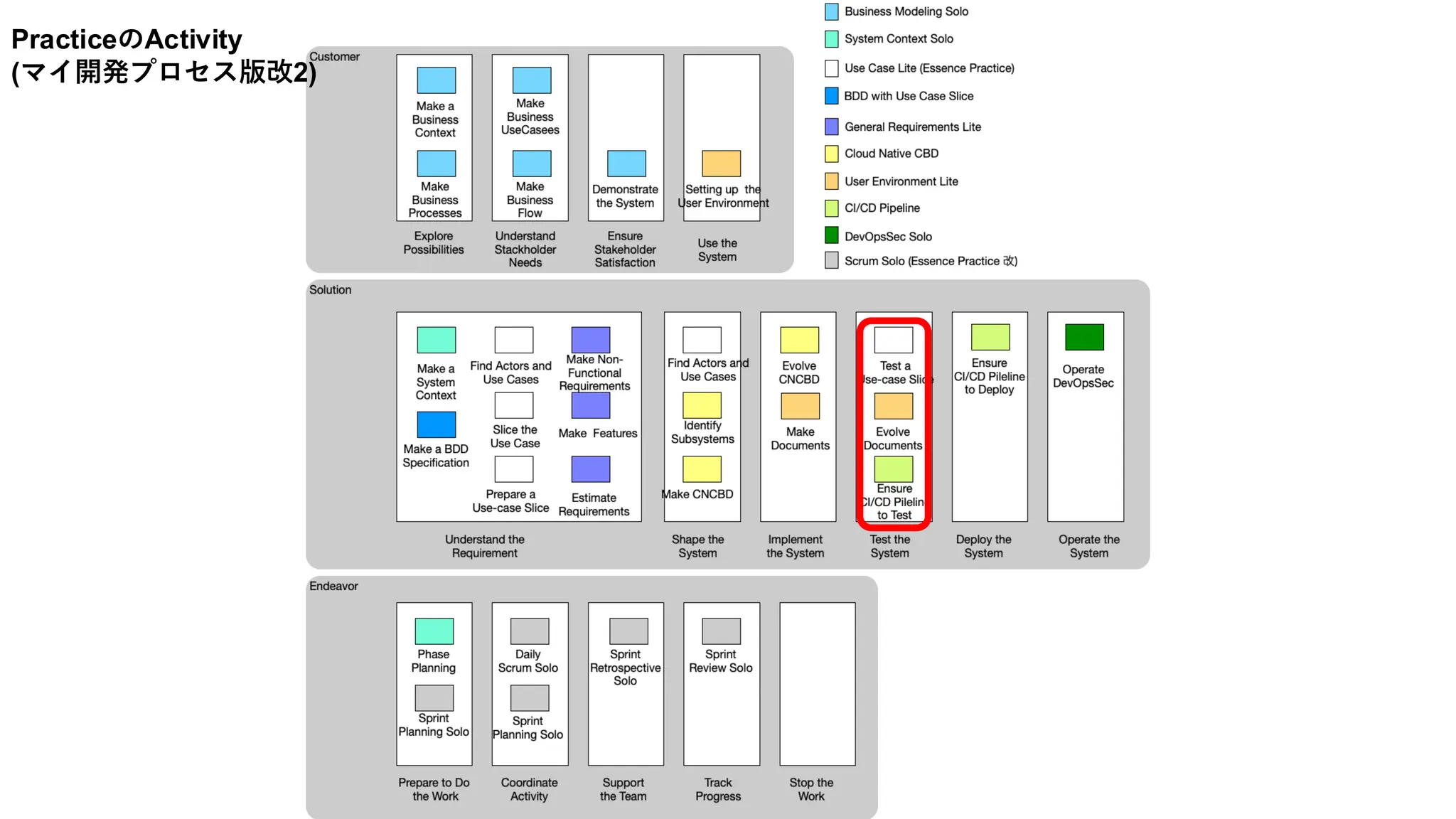

  PracticeのActivity (マイ開発プロセス版改2)
• 14.

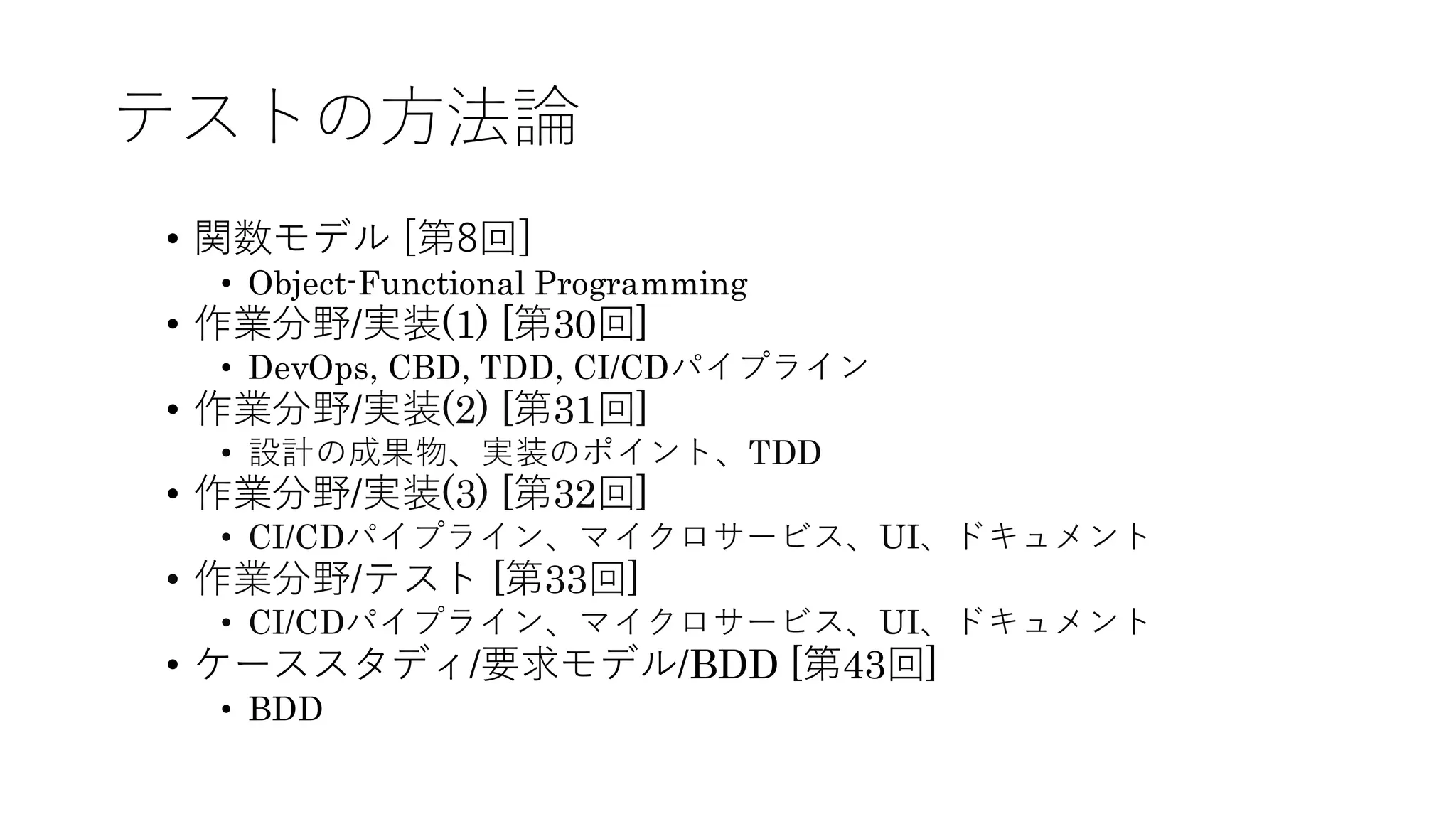

  テストの方法論 • 関数モデル [第8回] •Object-Functional Programming • 作業分野/実装(1) [第30回] • DevOps, CBD, TDD, CI/CDパイプライン • 作業分野/実装(2) [第31回] • 設計の成果物、実装のポイント、TDD • 作業分野/実装(3) [第32回] • CI/CDパイプライン、マイクロサービス、UI、ドキュメント • 作業分野/テスト [第33回] • CI/CDパイプライン、マイクロサービス、UI、ドキュメント • ケーススタディ/要求モデル/BDD [第43回] • BDD
• 15.

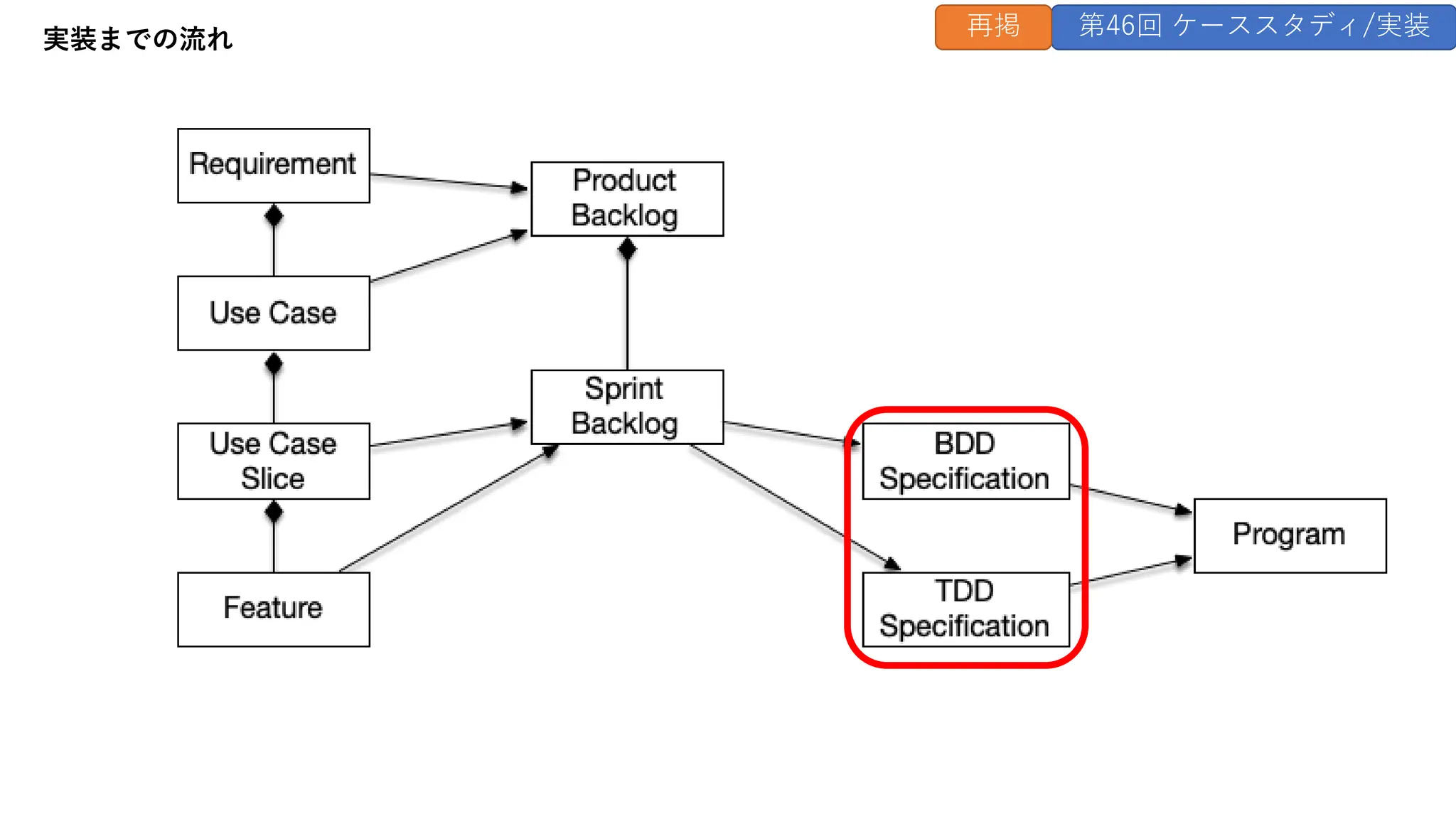

  実装までの流れ 第46回 ケーススタディ/実装 再掲
• 16.

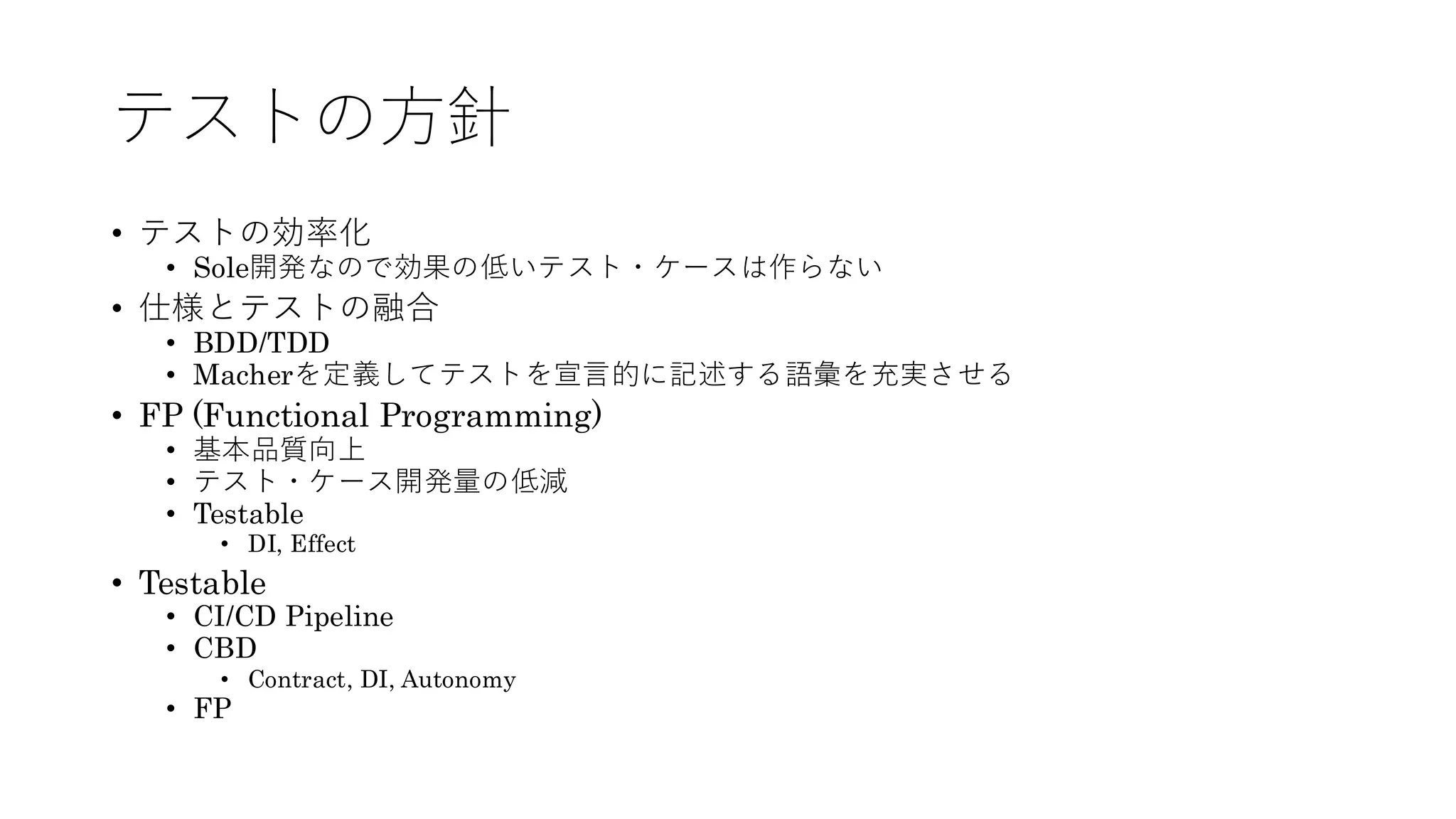

  テストの方針 • テストの効率化 • Sole開発なので効果の低いテスト・ケースは作らない •仕様とテストの融合 • BDD/TDD • Macherを定義してテストを宣言的に記述する語彙を充実させる • FP (Functional Programming) • 基本品質向上 • テスト・ケース開発量の低減 • Testable • DI, Effect • Testable • CI/CD Pipeline • CBD • Contract, DI, Autonomy • FP
• 17.
  プラクティス
• 18.

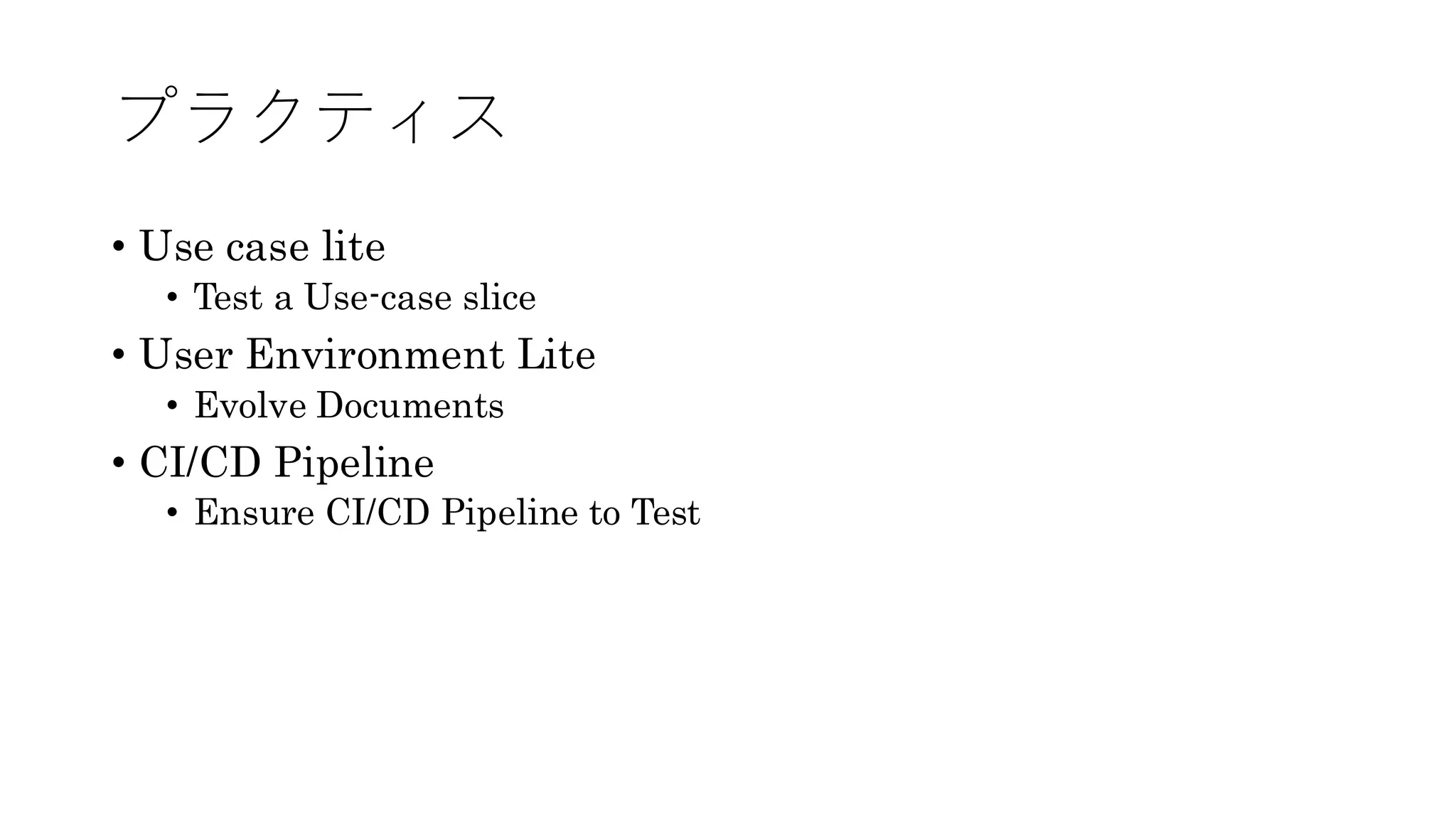

  プラクティス • Use caselite • Test a Use-case slice • User Environment Lite • Evolve Documents • CI/CD Pipeline • Ensure CI/CD Pipeline to Test
• 19.

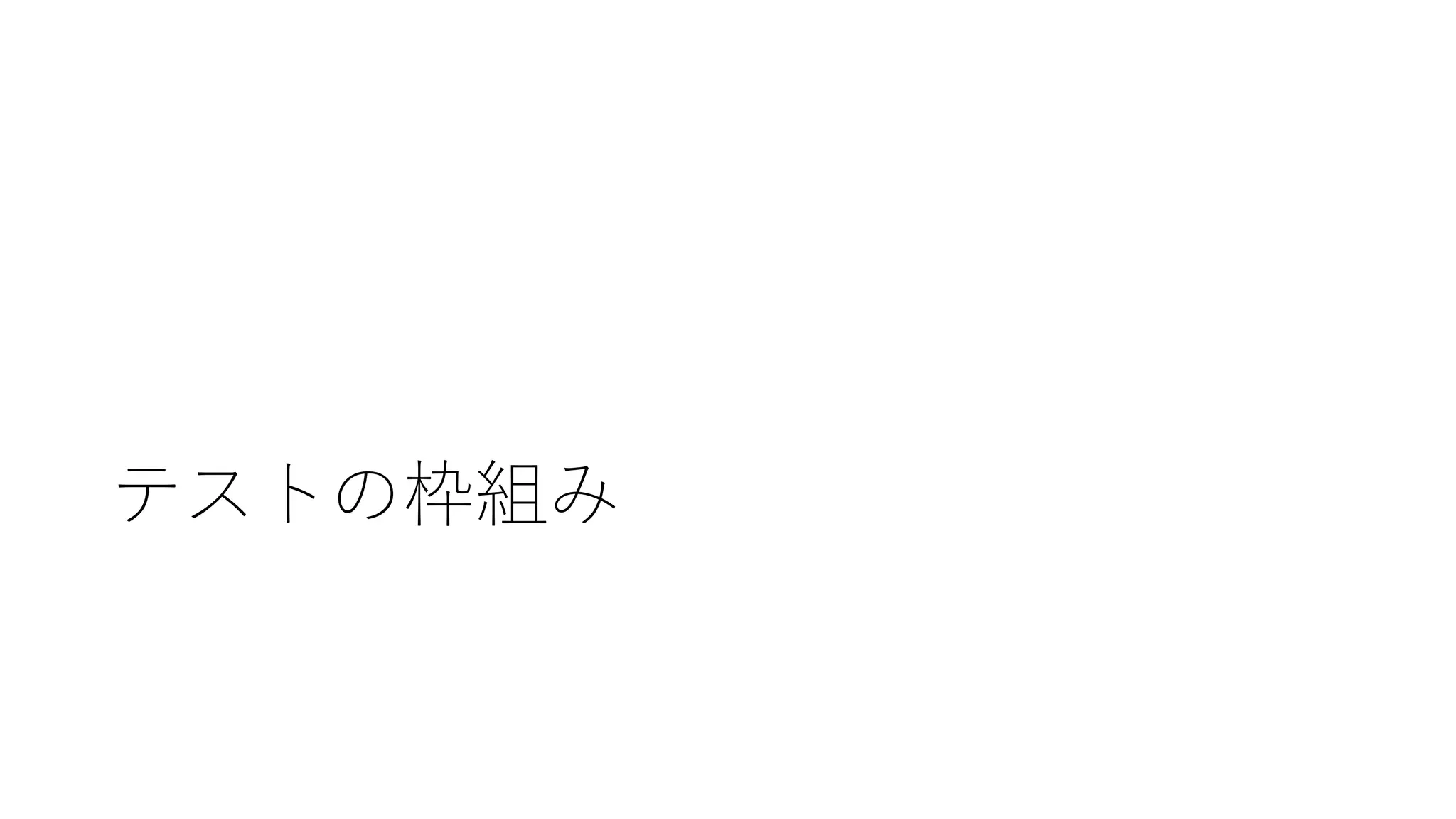

  テストの枠組み
• 20.

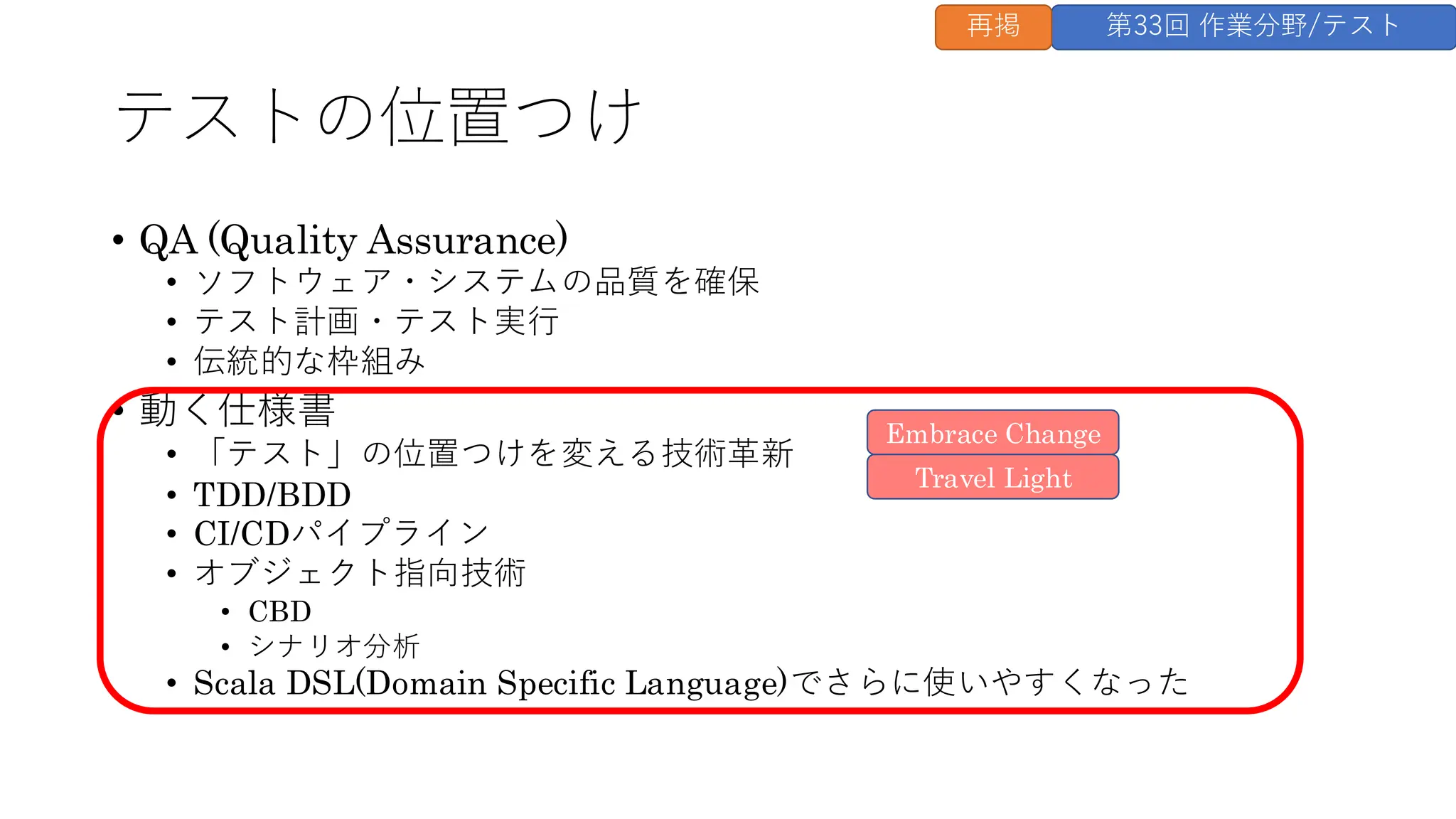

  テストの位置つけ • QA (QualityAssurance) • ソフトウェア・システムの品質を確保 • テスト計画・テスト実行 • 伝統的な枠組み • 動く仕様書 • 「テスト」の位置つけを変える技術革新 • TDD/BDD • CI/CDパイプライン • オブジェクト指向技術 • CBD • シナリオ分析 • Scala DSL(Domain Specific Language)でさらに使いやすくなった Travel Light Embrace Change 第33回 作業分野/テスト 再掲
• 21.

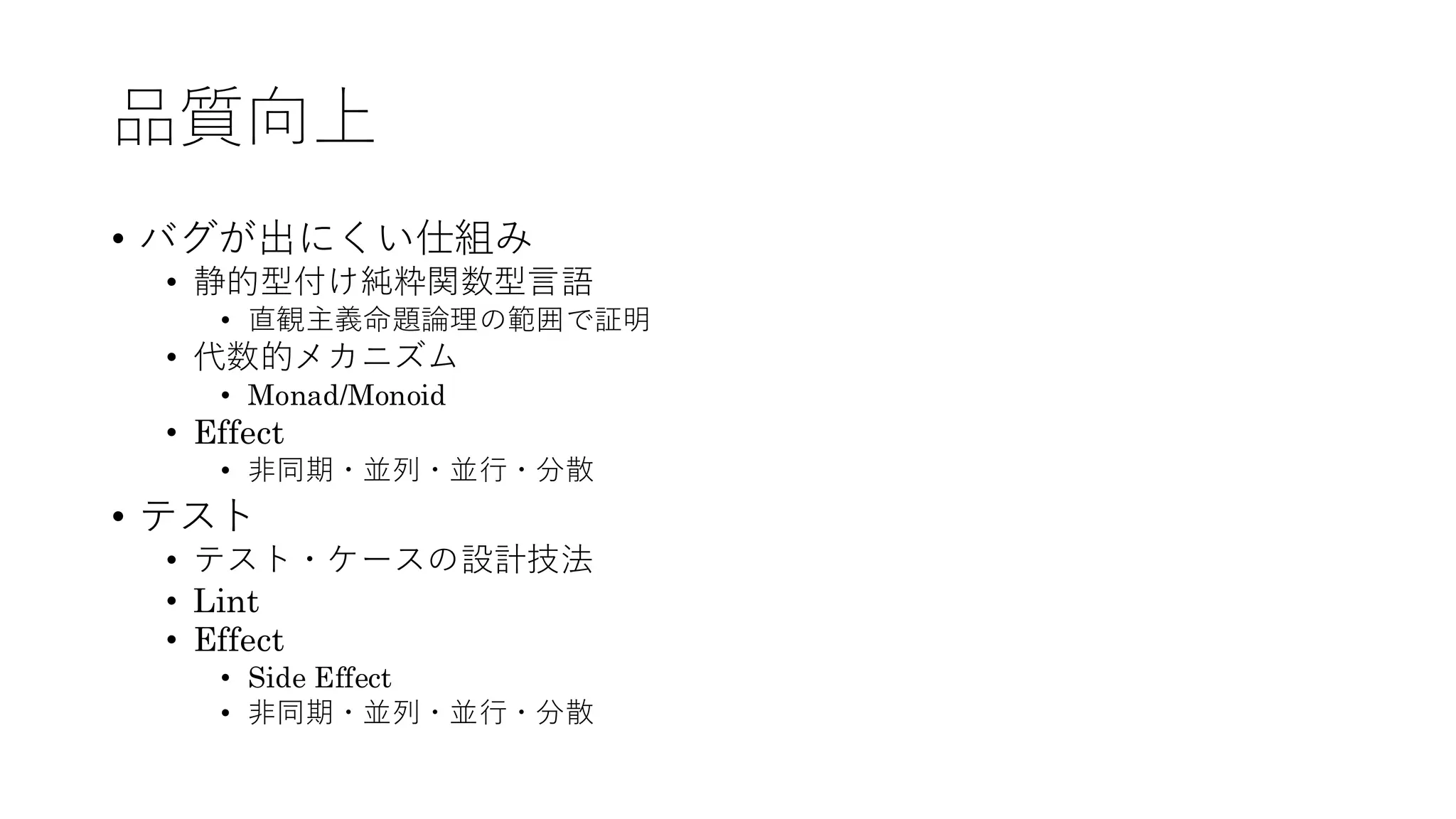

  品質向上 • バグが出にくい仕組み • 静的型付け純粋関数型言語 •直観主義命題論理の範囲で証明 • 代数的メカニズム • Monad/Monoid • Effect • 非同期・並列・並行・分散 • テスト • テスト・ケースの設計技法 • Lint • Effect • Side Effect • 非同期・並列・並行・分散
• 22.

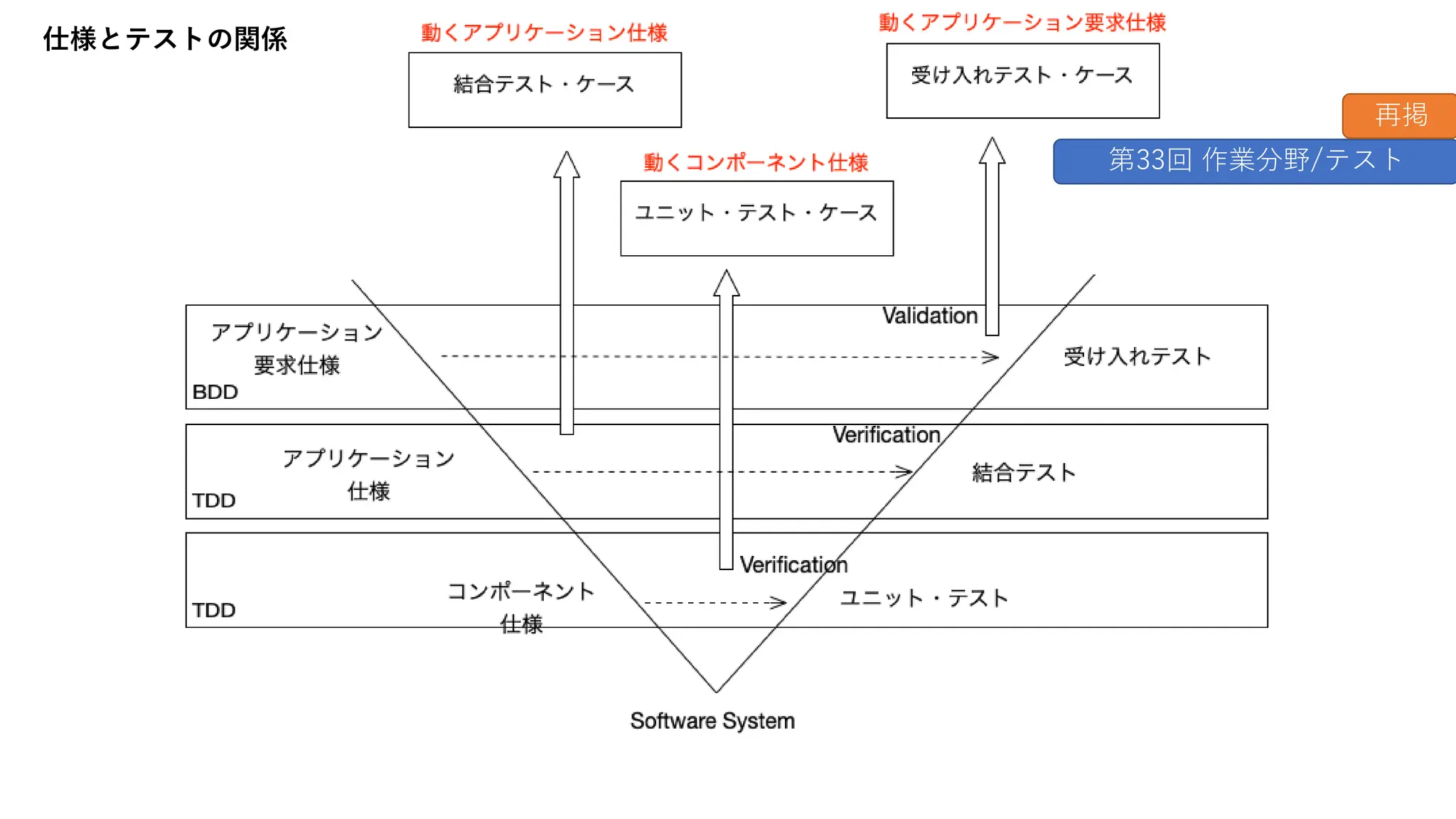

  仕様とテストの関係 第33回 作業分野/テスト 再掲
• 23.

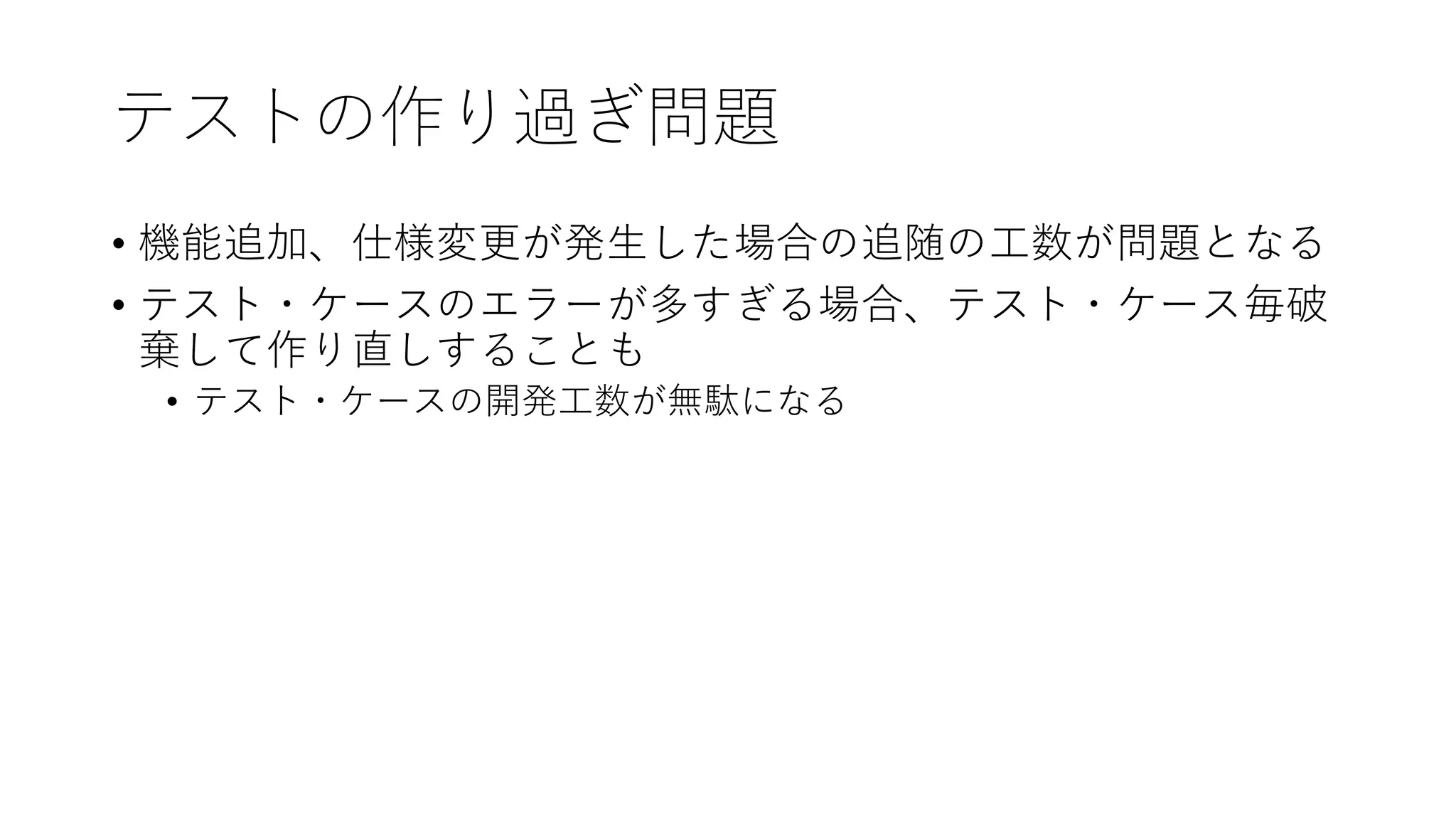

  テストの作り過ぎ問題 • 機能追加、仕様変更が発生した場合の追随の工数が問題となる • テスト・ケースのエラーが多すぎる場合、テスト・ケース毎破 棄して作り直しすることも •テスト・ケースの開発工数が無駄になる
• 24.

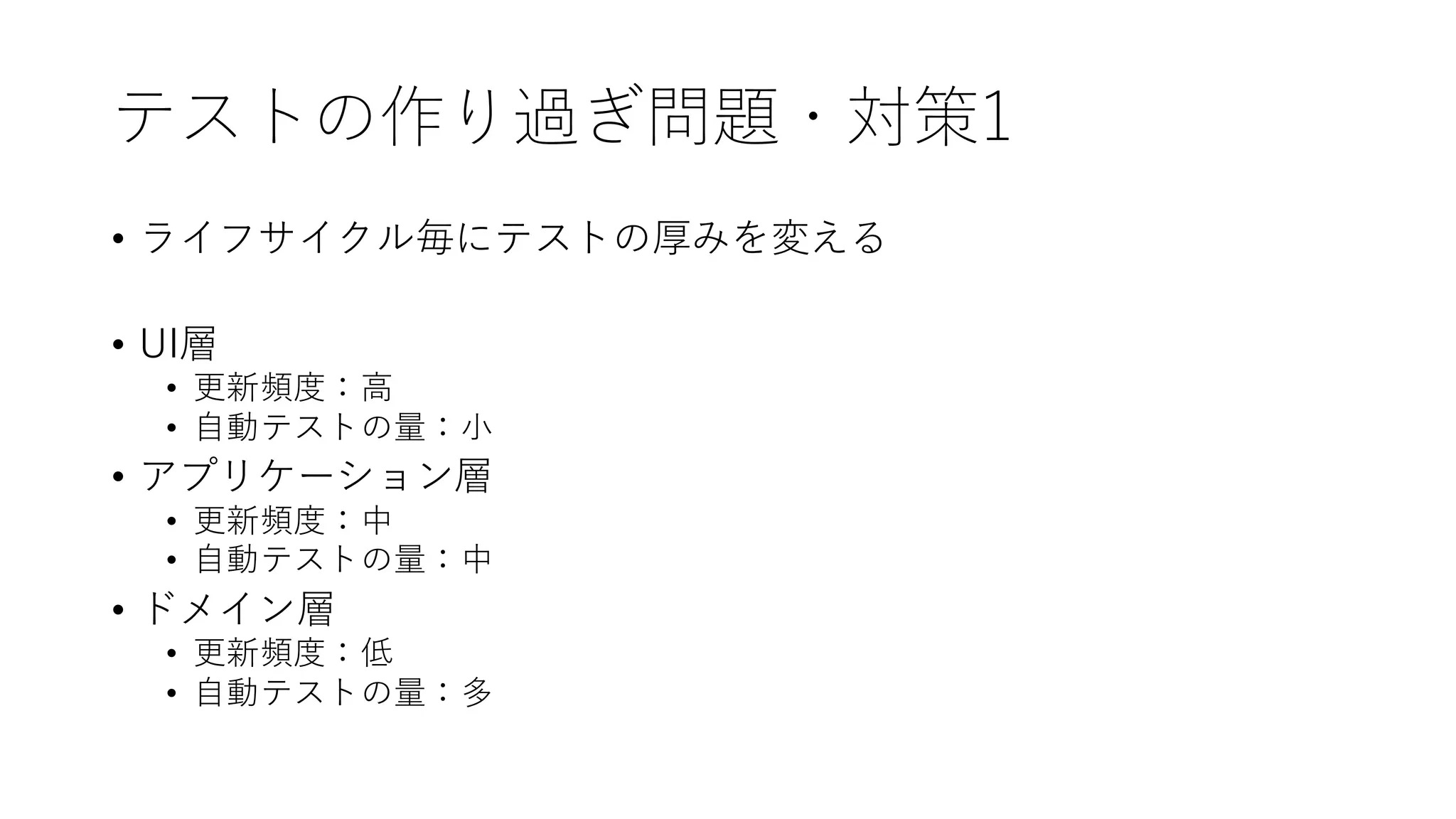

  テストの作り過ぎ問題・対策1 • ライフサイクル毎にテストの厚みを変える • UI層 •更新頻度：高 • 自動テストの量：小 • アプリケーション層 • 更新頻度：中 • 自動テストの量：中 • ドメイン層 • 更新頻度：低 • 自動テストの量：多
• 25.

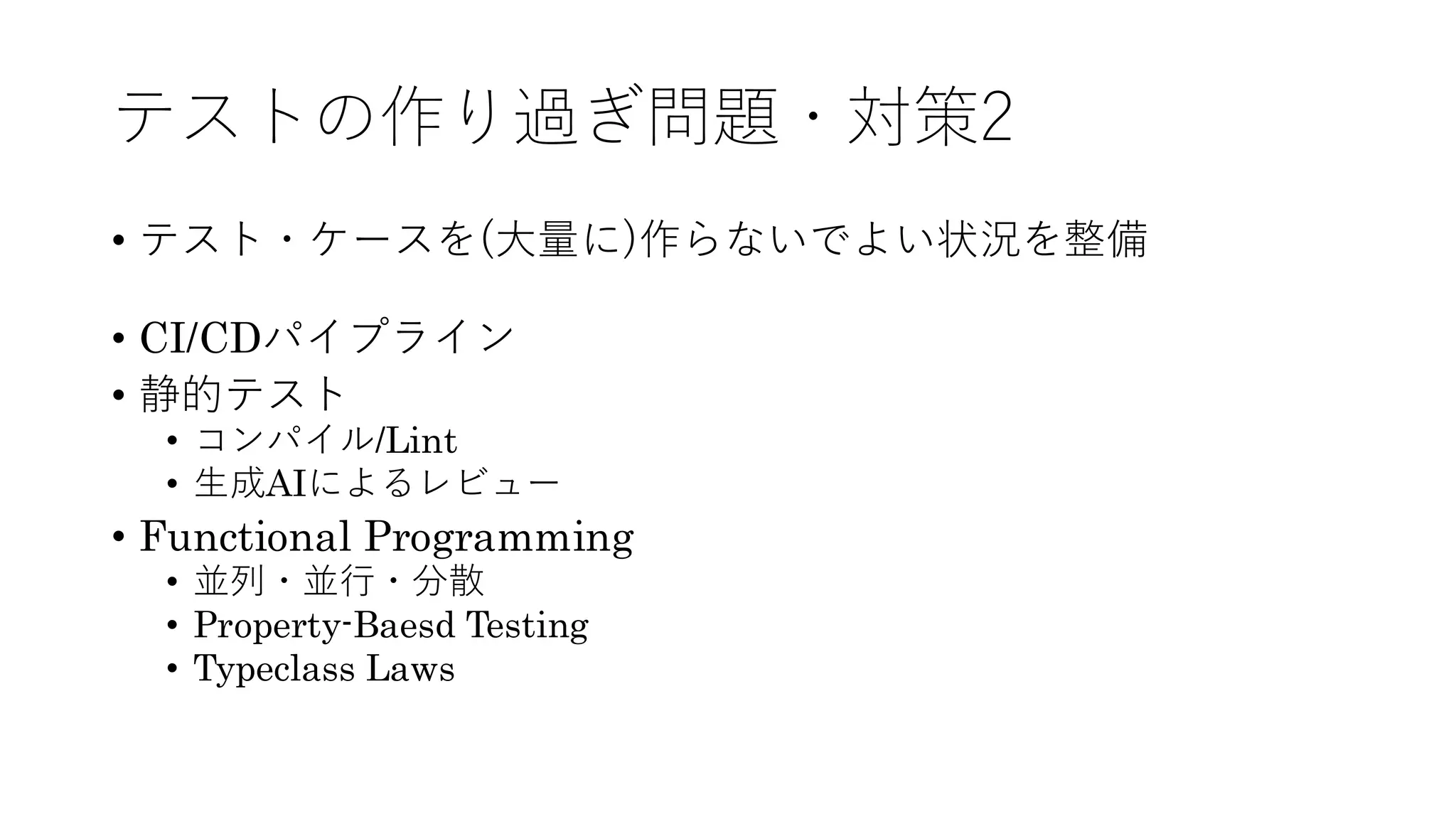

  テストの作り過ぎ問題・対策2 • テスト・ケースを(大量に)作らないでよい状況を整備 • CI/CDパイプライン •静的テスト • コンパイル/Lint • 生成AIによるレビュー • Functional Programming • 並列・並行・分散 • Property-Baesd Testing • Typeclass Laws
• 26.
  Testable
• 27.

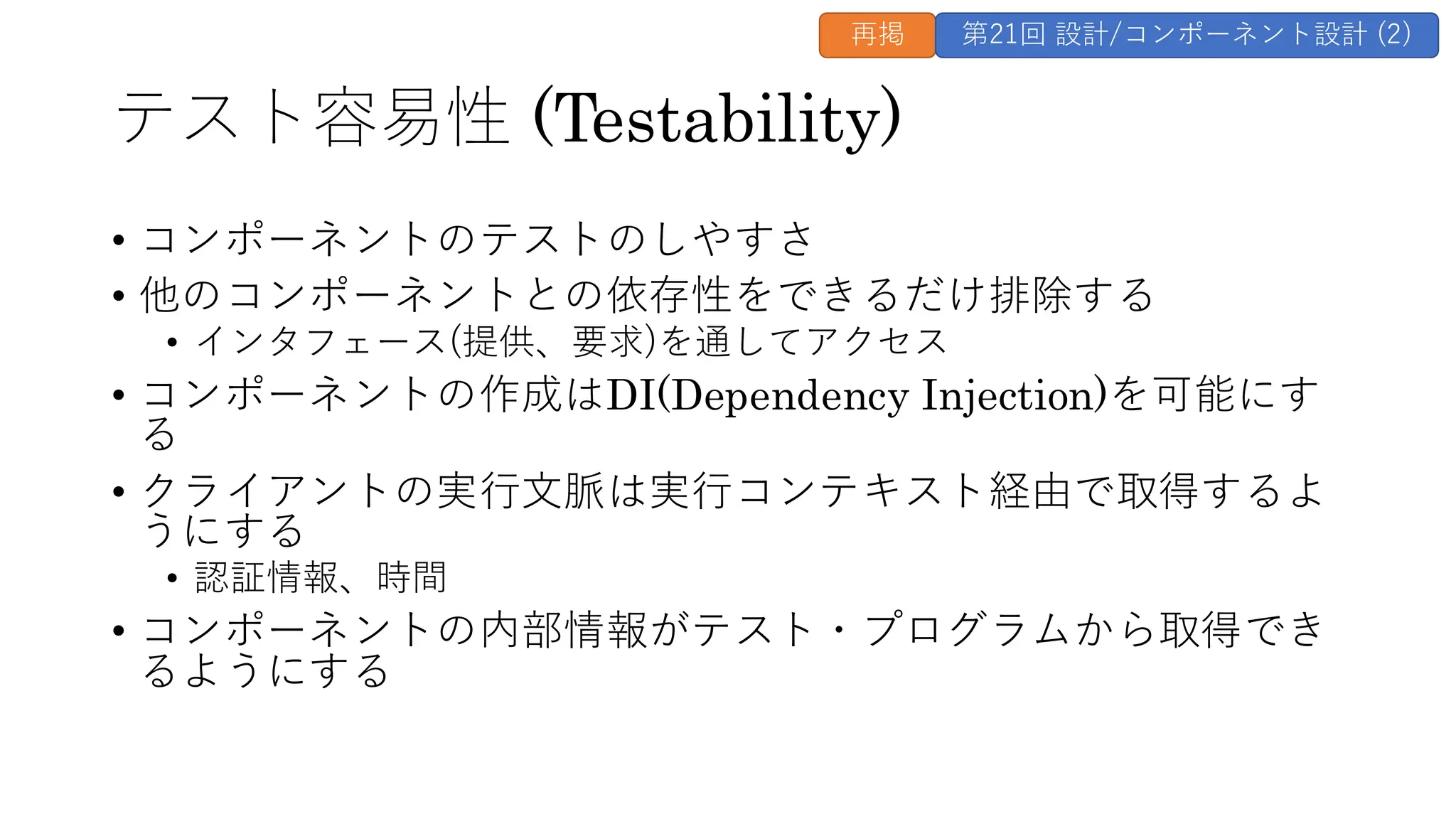

  テスト容易性 (Testability) • コンポーネントのテストのしやすさ •他のコンポーネントとの依存性をできるだけ排除する • インタフェース(提供、要求)を通してアクセス • コンポーネントの作成はDI(Dependency Injection)を可能にす る • クライアントの実行文脈は実行コンテキスト経由で取得するよ うにする • 認証情報、時間 • コンポーネントの内部情報がテスト・プログラムから取得でき るようにする 再掲 第21回 設計/コンポーネント設計 (2)
• 28.

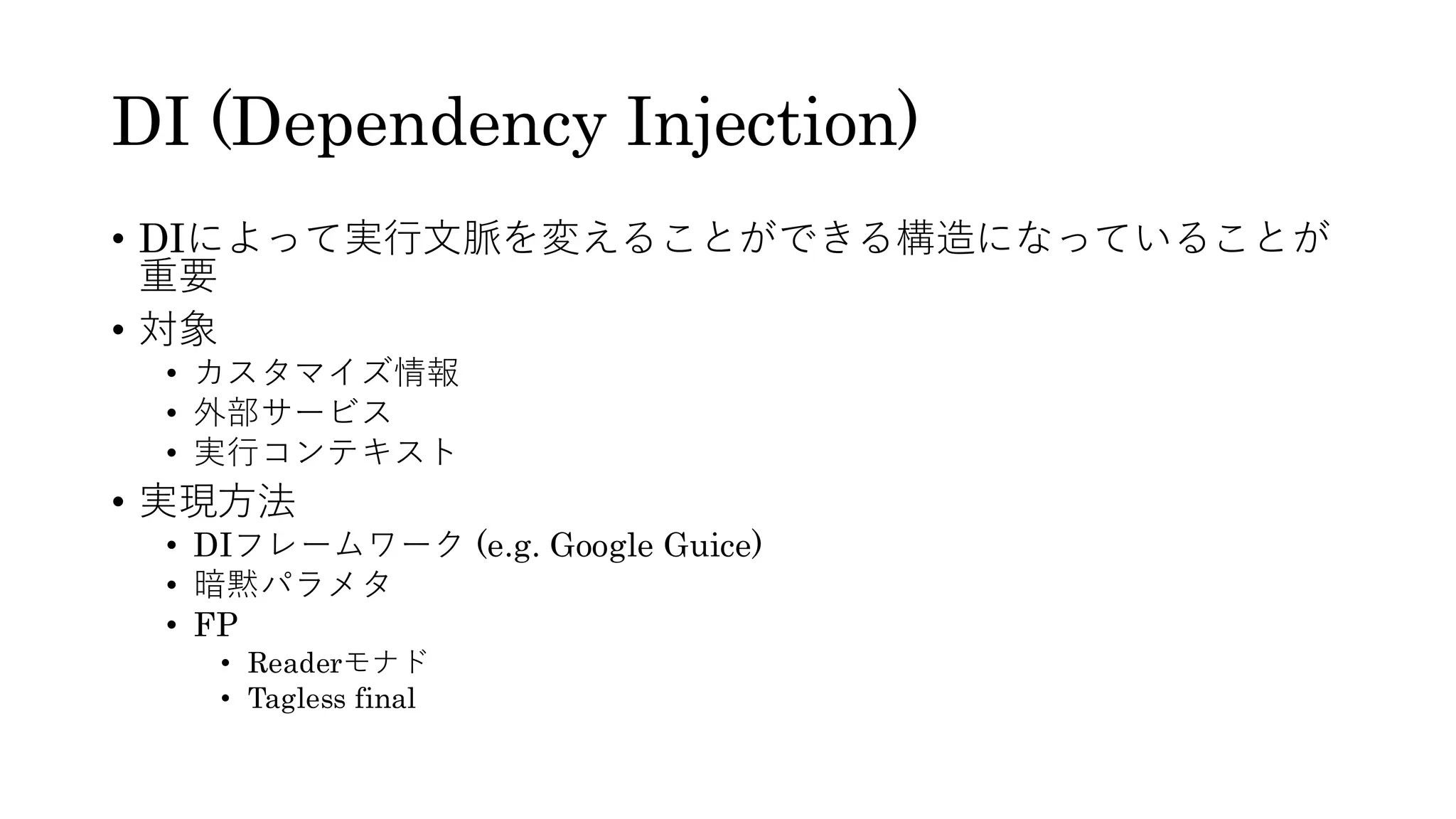

  DI (Dependency Injection) •DIによって実行文脈を変えることができる構造になっていることが 重要 • 対象 • カスタマイズ情報 • 外部サービス • 実行コンテキスト • 実現方法 • DIフレームワーク (e.g. Google Guice) • 暗黙パラメタ • FP • Readerモナド • Tagless final
• 29.
  実行コンテキスト (Execution Context) •コンポーネントの実行文脈を切り替えるメカニズム • コンポーネントのユニットテストにも必要 • スコープ • セッション・コンテキスト • アプリケーション・コンテキスト • システム・コンテキスト • 機能 • 認証済みプリンシパル • トランザクション • UnitOfWork • 時間 • 日時、タイムゾーン • 国際化 • ロケール、メッセージ、通貨 再掲 第5回 静的モデル(2) 本講座用の仮想のコンポーネント・フレームワー クが提供する実行コンテキストを用いる予定
• 30.
  仕様とテストの融合
• 31.

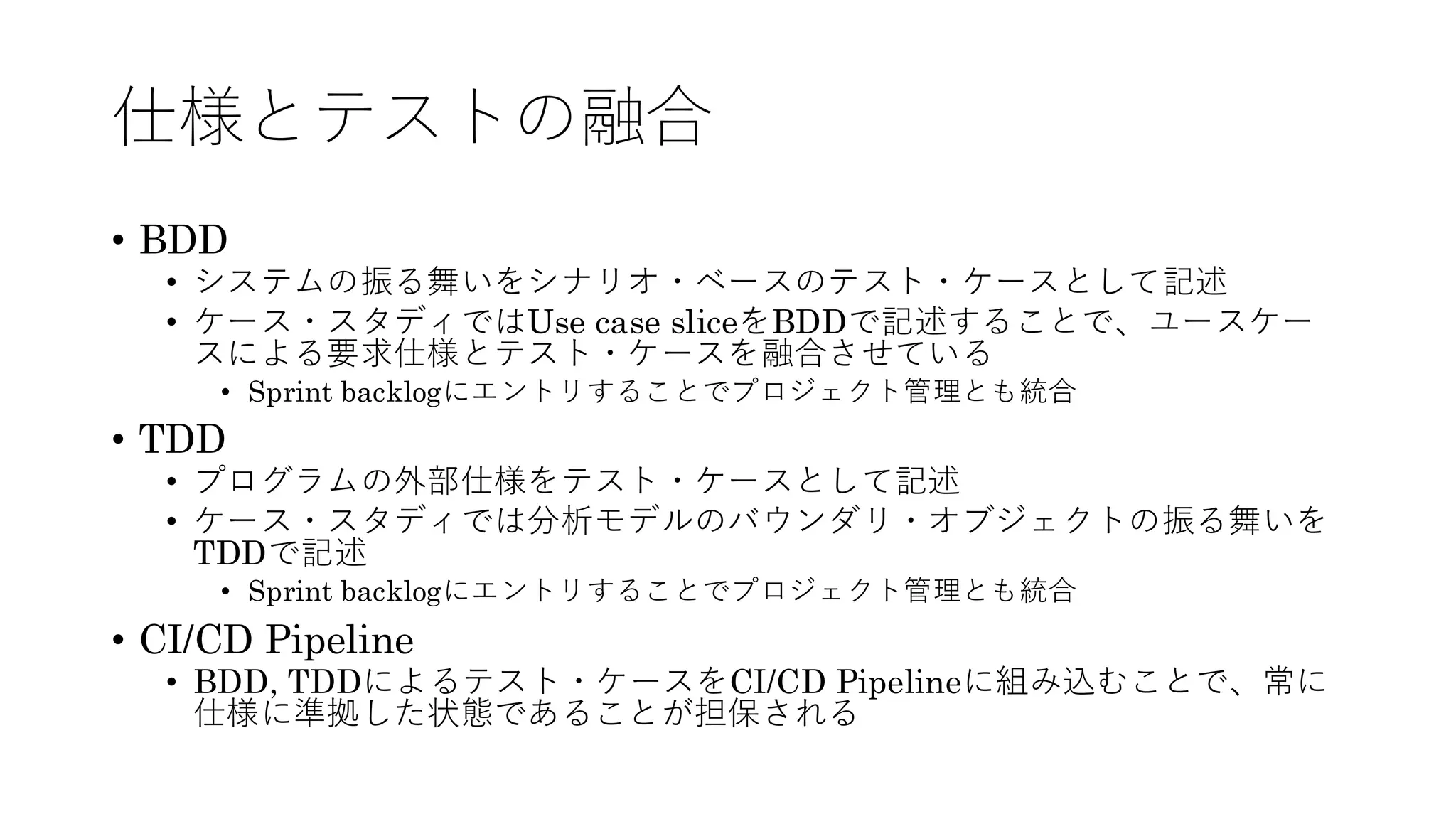

  仕様とテストの融合 • BDD • システムの振る舞いをシナリオ・ベースのテスト・ケースとして記述 •ケース・スタディではUse case sliceをBDDで記述することで、ユースケー スによる要求仕様とテスト・ケースを融合させている • Sprint backlogにエントリすることでプロジェクト管理とも統合 • TDD • プログラムの外部仕様をテスト・ケースとして記述 • ケース・スタディでは分析モデルのバウンダリ・オブジェクトの振る舞いを TDDで記述 • Sprint backlogにエントリすることでプロジェクト管理とも統合 • CI/CD Pipeline • BDD, TDDによるテスト・ケースをCI/CD Pipelineに組み込むことで、常に 仕様に準拠した状態であることが担保される
• 32.

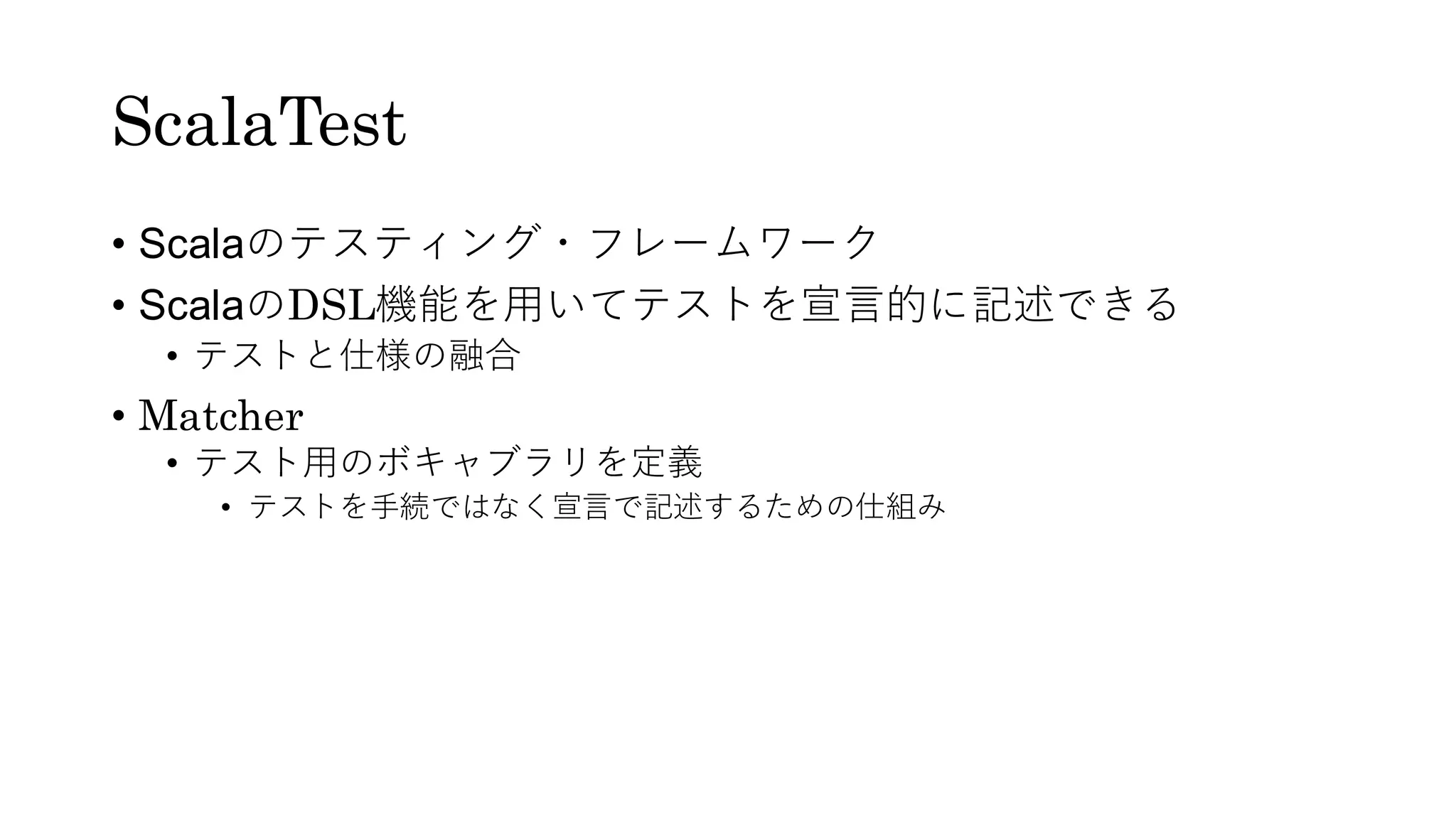

  ScalaTest • Scalaのテスティング・フレームワーク • ScalaのDSL機能を用いてテストを宣言的に記述できる •テストと仕様の融合 • Matcher • テスト用のボキャブラリを定義 • テストを手続ではなく宣言で記述するための仕組み
• 33.

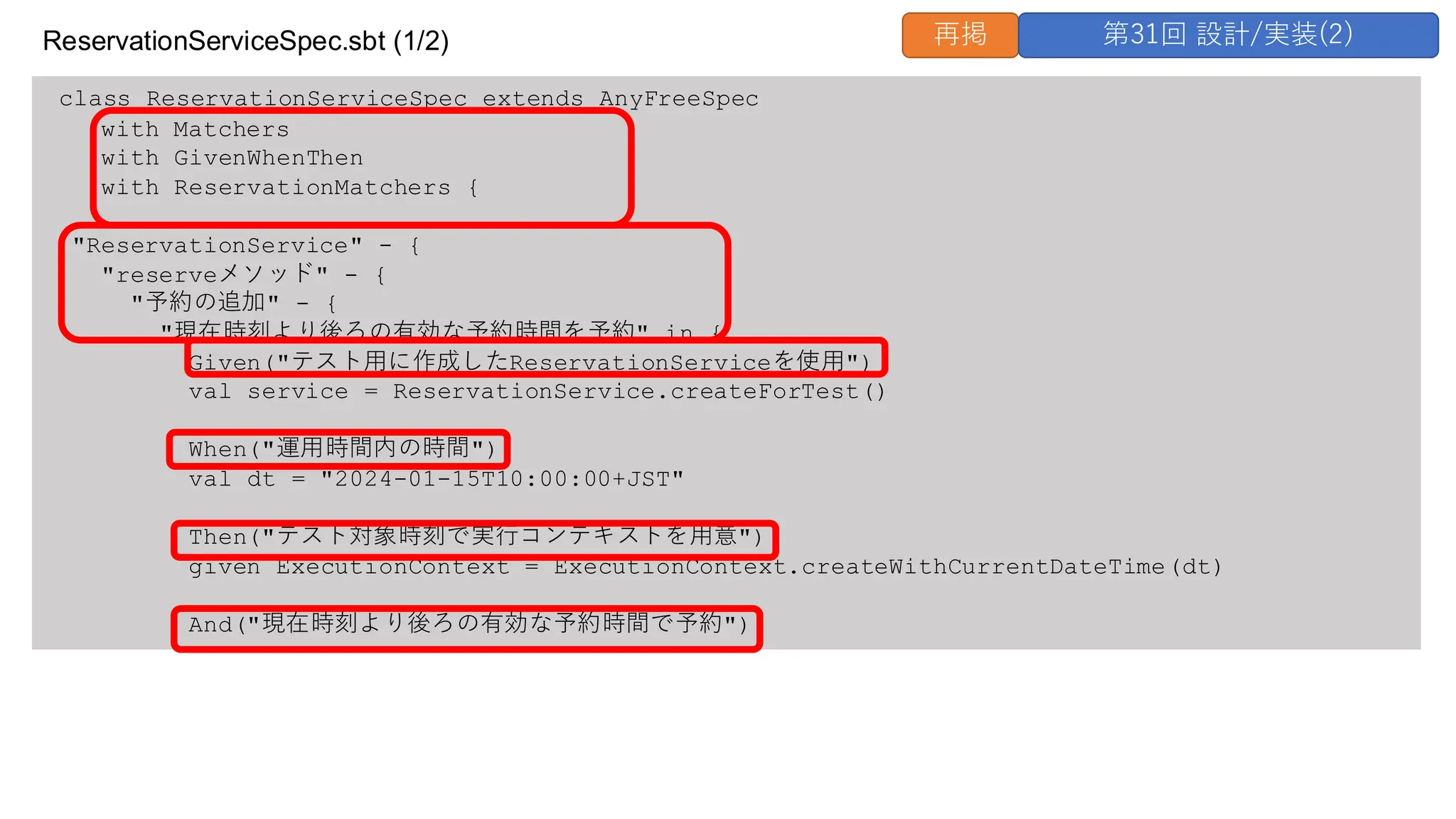

  class ReservationServiceSpec extendsAnyFreeSpec with Matchers with GivenWhenThen with ReservationMatchers { "ReservationService" - { "reserveメソッド" - { "予約の追加" - { "現在時刻より後ろの有効な予約時間を予約" in { Given("テスト用に作成したReservationServiceを使用") val service = ReservationService.createForTest() When("運用時間内の時間") val dt = "2024-01-15T10:00:00+JST" Then("テスト対象時刻で実行コンテキストを用意") given ExecutionContext = ExecutionContext.createWithCurrentDateTime(dt) And("現在時刻より後ろの有効な予約時間で予約") ReservationServiceSpec.sbt (1/2) 再掲 第31回 設計/実装(2)
• 34.

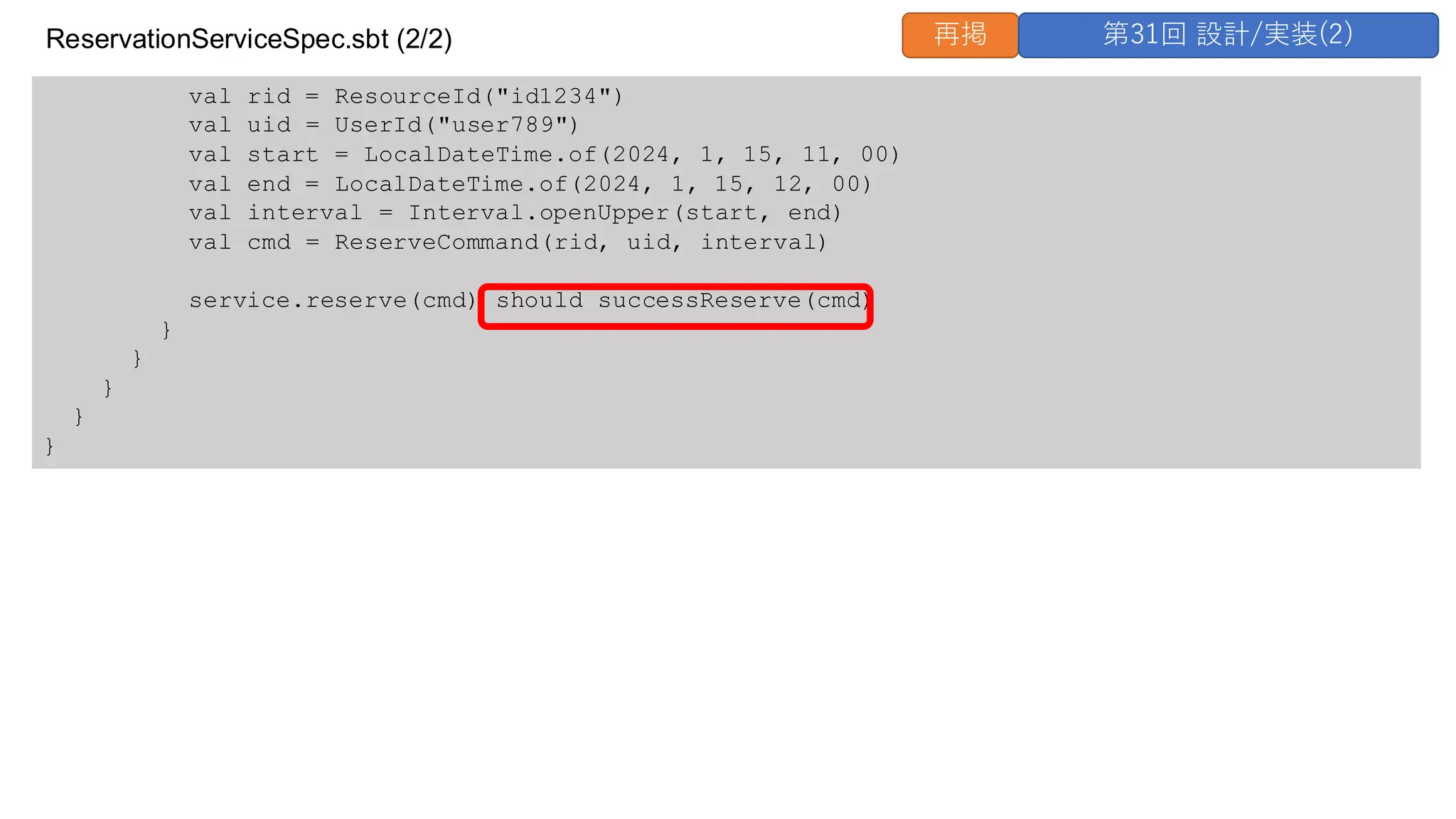

  val rid =ResourceId("id1234") val uid = UserId("user789") val start = LocalDateTime.of(2024, 1, 15, 11, 00) val end = LocalDateTime.of(2024, 1, 15, 12, 00) val interval = Interval.openUpper(start, end) val cmd = ReserveCommand(rid, uid, interval) service.reserve(cmd) should successReserve(cmd) } } } } } ReservationServiceSpec.sbt (2/2) 再掲 第31回 設計/実装(2)
• 35.

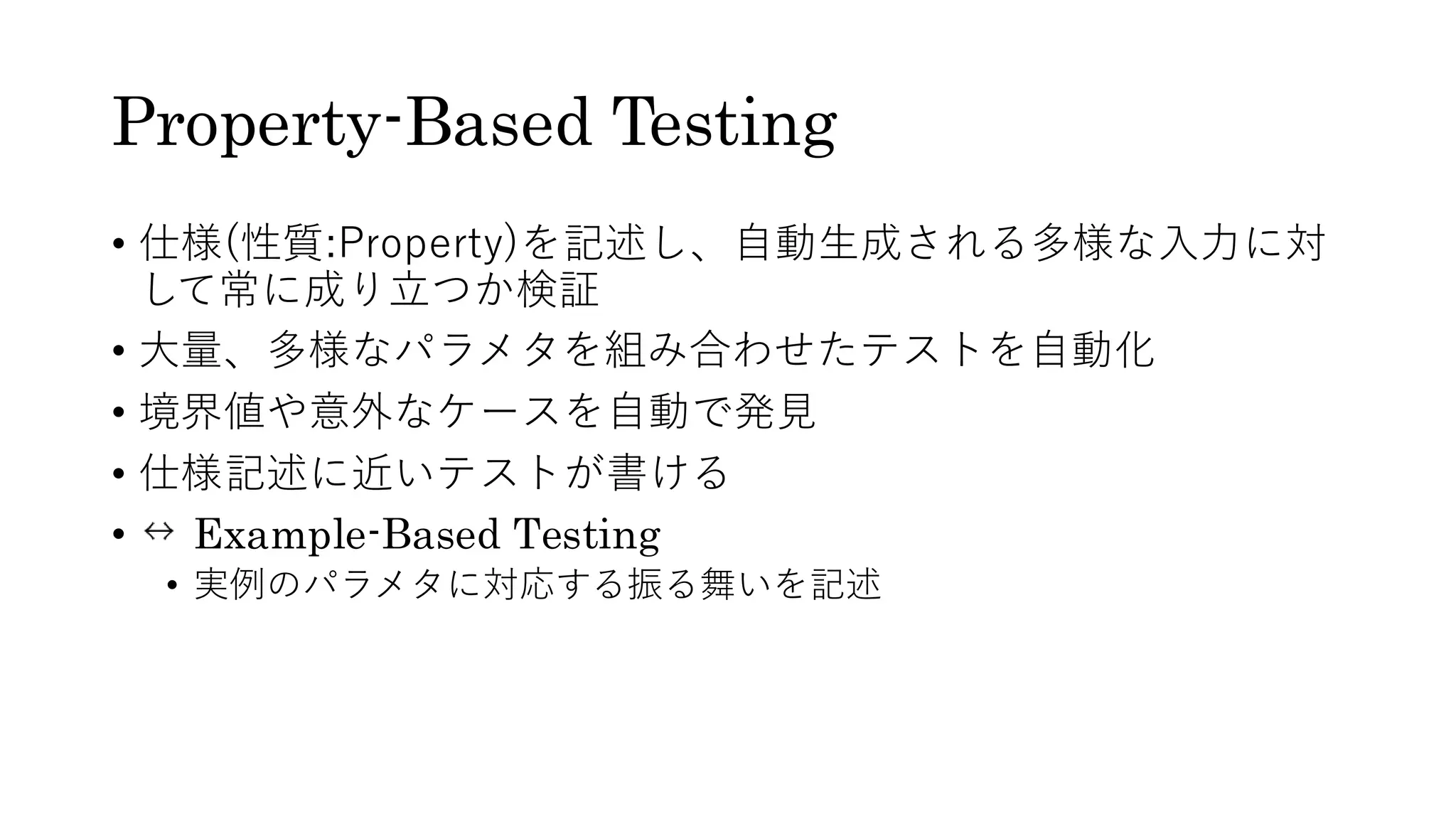

  Property-Based Testing • 仕様(性質:Property)を記述し、自動生成される多様な入力に対 して常に成り立つか検証 •大量、多様なパラメタを組み合わせたテストを自動化 • 境界値や意外なケースを自動で発見 • 仕様記述に近いテストが書ける • Example-Based Testing • 実例のパラメタに対応する振る舞いを記述
• 36.

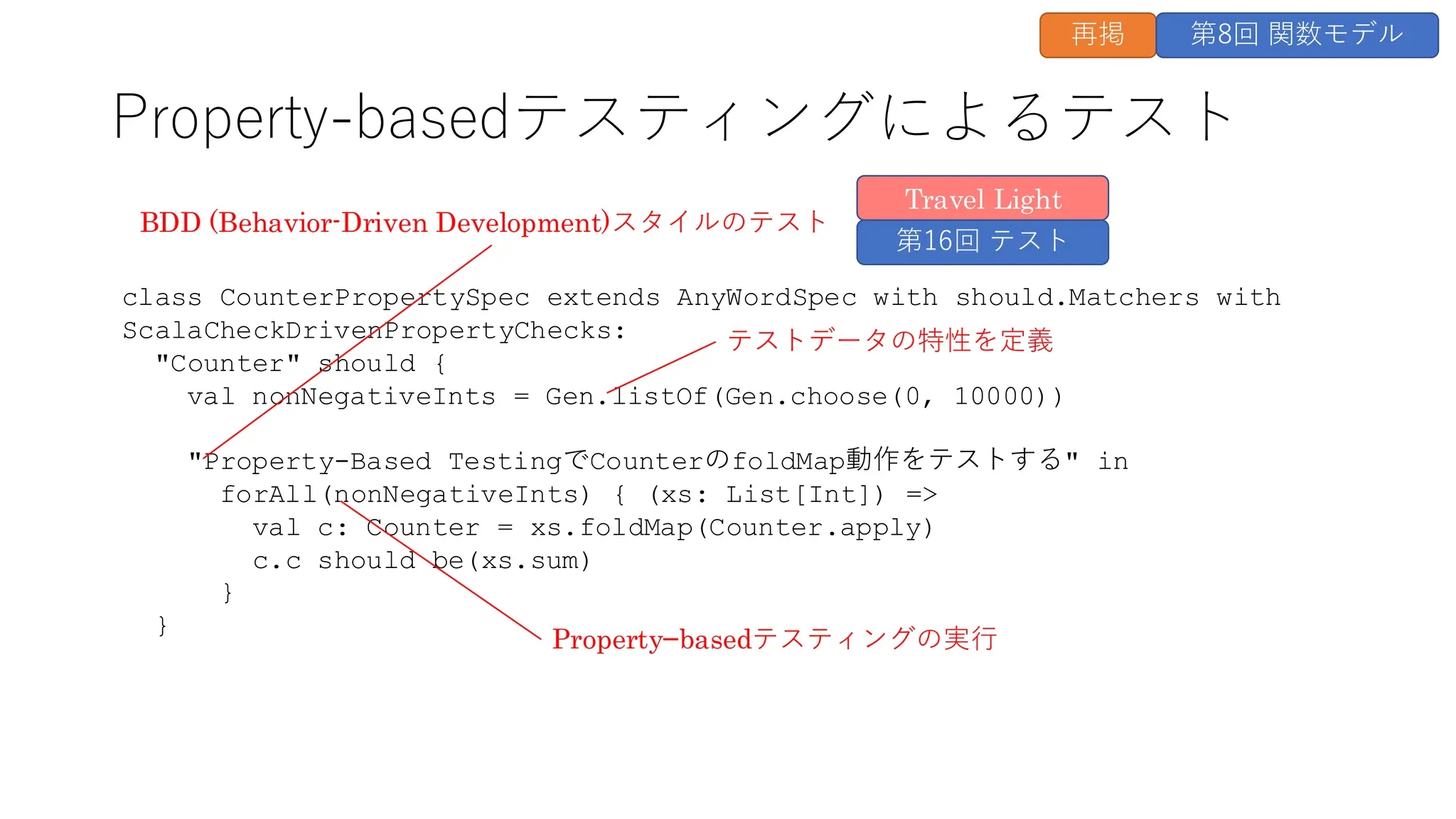

  class CounterPropertySpec extendsAnyWordSpec with should.Matchers with ScalaCheckDrivenPropertyChecks: "Counter" should { val nonNegativeInts = Gen.listOf(Gen.choose(0, 10000)) "Property-Based TestingでCounterのfoldMap動作をテストする" in forAll(nonNegativeInts) { (xs: List[Int]) => val c: Counter = xs.foldMap(Counter.apply) c.c should be(xs.sum) } } Property-basedテスティングによるテスト テストデータの特性を定義 Property−basedテスティングの実行 BDD (Behavior-Driven Development)スタイルのテスト Travel Light 第16回 テスト 再掲 第8回 関数モデル
• 37.

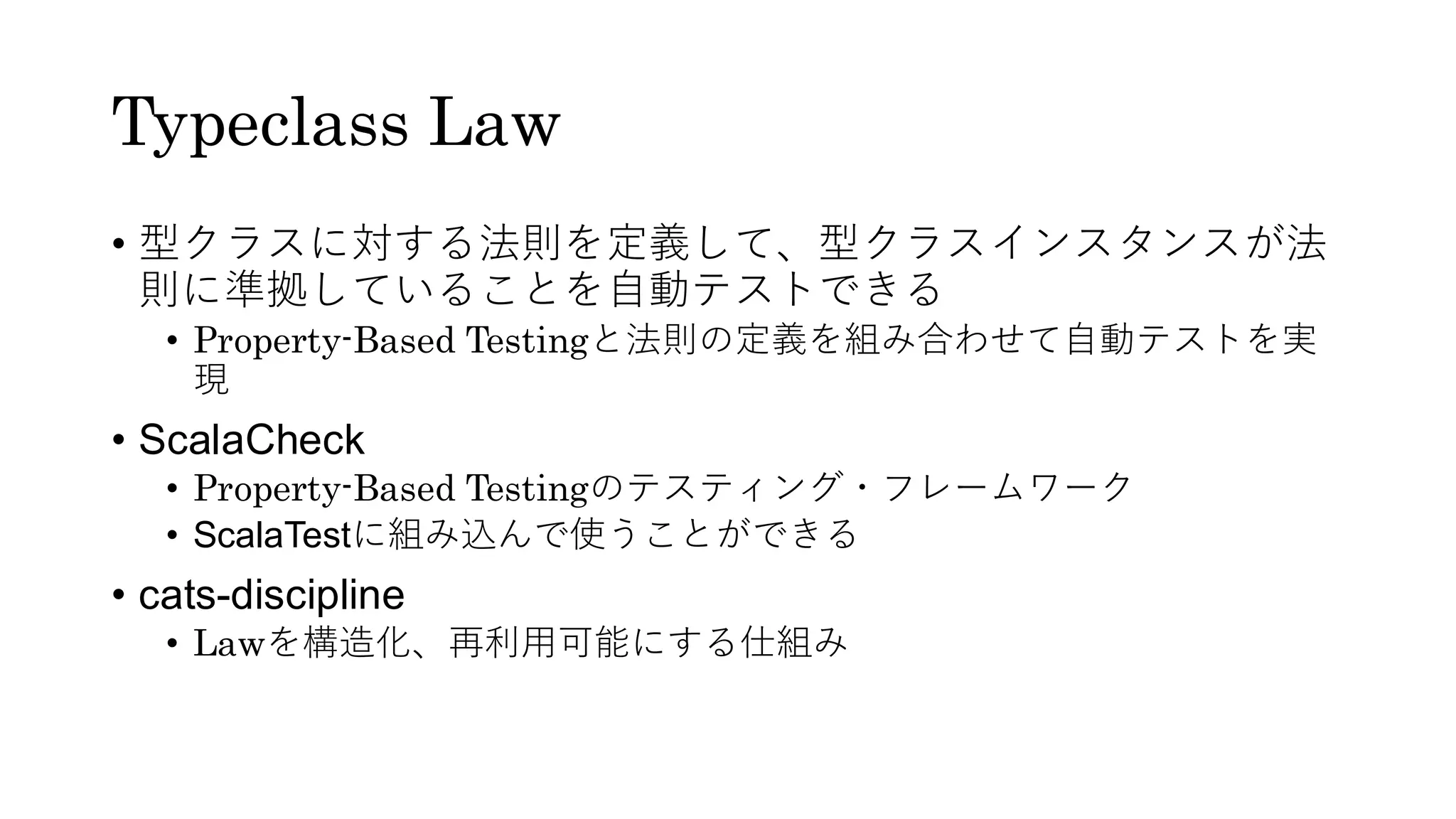

  Typeclass Law • 型クラスに対する法則を定義して、型クラスインスタンスが法 則に準拠していることを自動テストできる •Property-Based Testingと法則の定義を組み合わせて自動テストを実 現 • ScalaCheck • Property-Based Testingのテスティング・フレームワーク • ScalaTestに組み込んで使うことができる • cats-discipline • Lawを構造化、再利用可能にする仕組み
• 38.

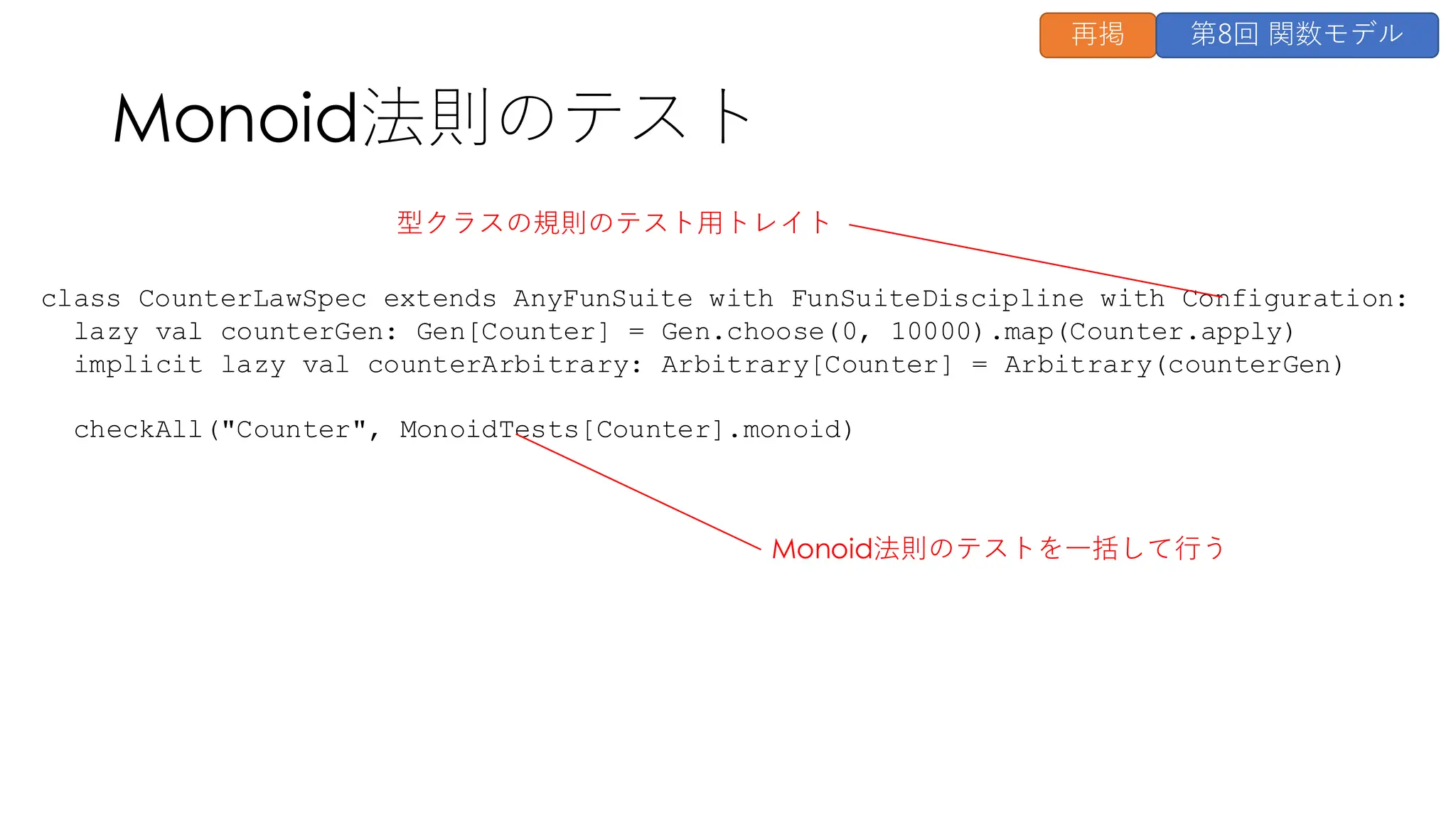

  class CounterLawSpec extendsAnyFunSuite with FunSuiteDiscipline with Configuration: lazy val counterGen: Gen[Counter] = Gen.choose(0, 10000).map(Counter.apply) implicit lazy val counterArbitrary: Arbitrary[Counter] = Arbitrary(counterGen) checkAll("Counter", MonoidTests[Counter].monoid) Monoid法則のテスト Monoid法則のテストを一括して行う 型クラスの規則のテスト用トレイト 再掲 第8回 関数モデル
• 39.

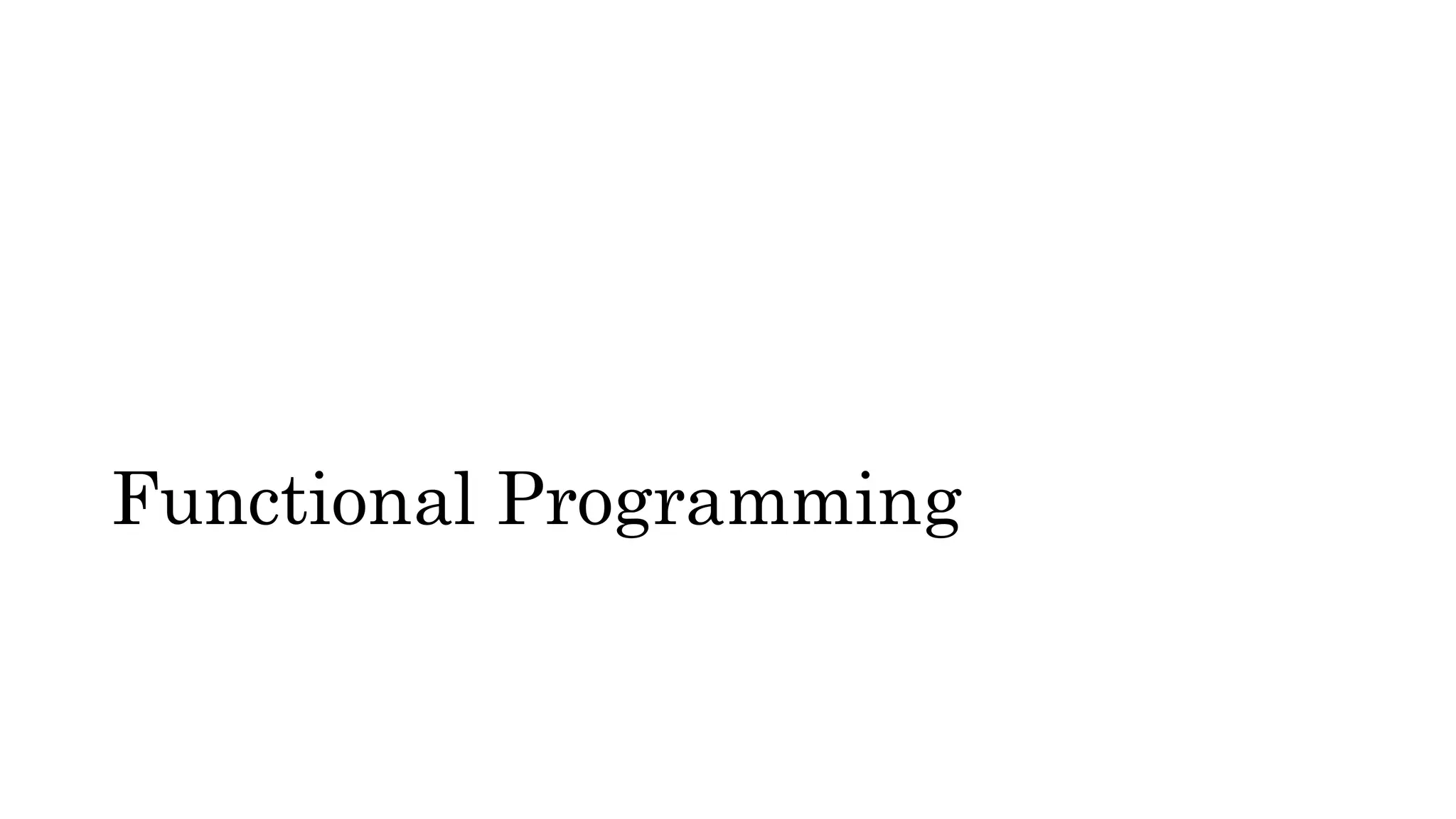

  Functional Programming
• 40.

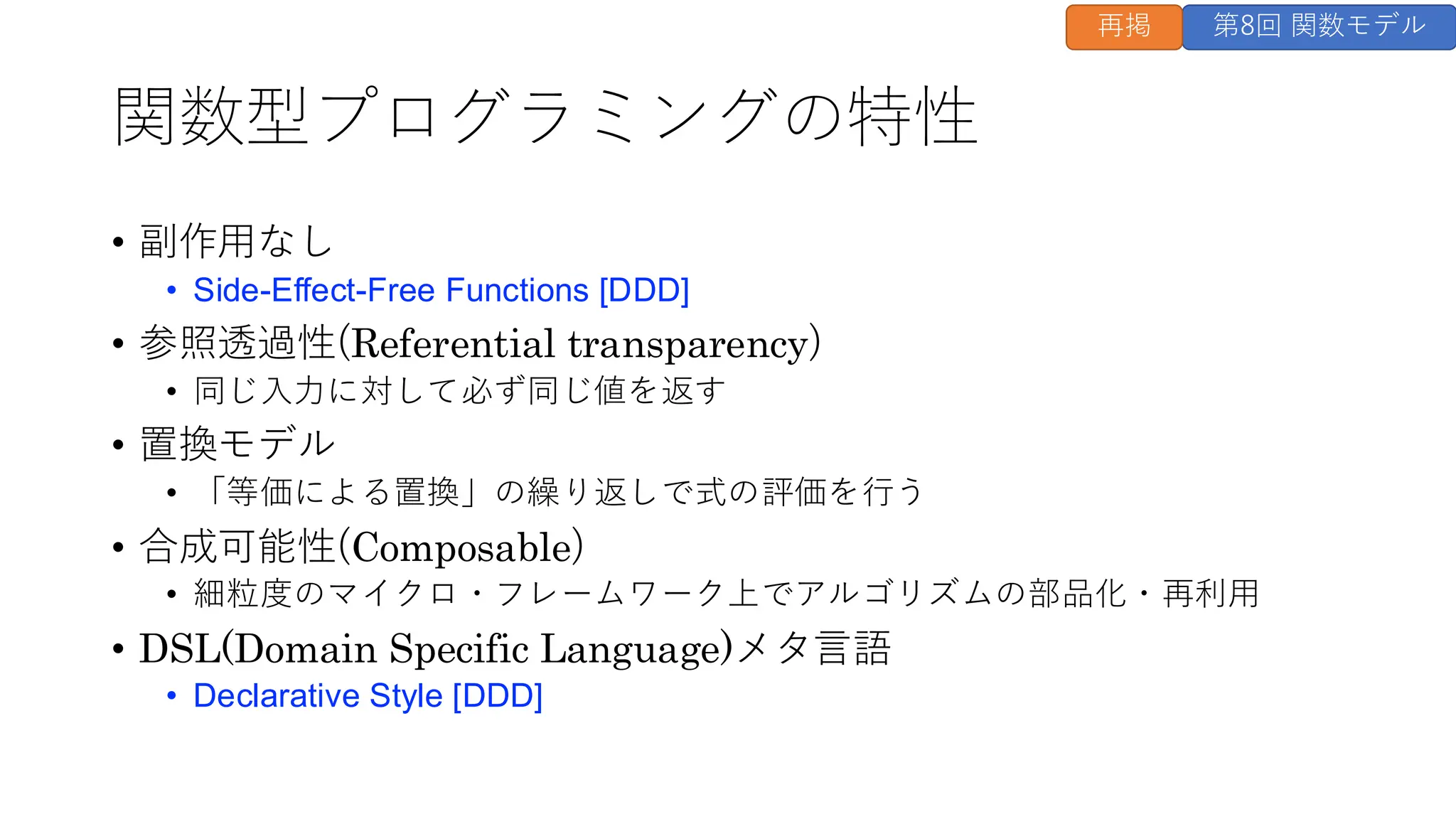

  関数型プログラミングの特性 • 副作用なし • Side-Effect-FreeFunctions [DDD] • 参照透過性(Referential transparency) • 同じ入力に対して必ず同じ値を返す • 置換モデル • 「等価による置換」の繰り返しで式の評価を行う • 合成可能性(Composable) • 細粒度のマイクロ・フレームワーク上でアルゴリズムの部品化・再利用 • DSL(Domain Specific Language)メタ言語 • Declarative Style [DDD] 第8回 関数モデル 再掲
• 41.

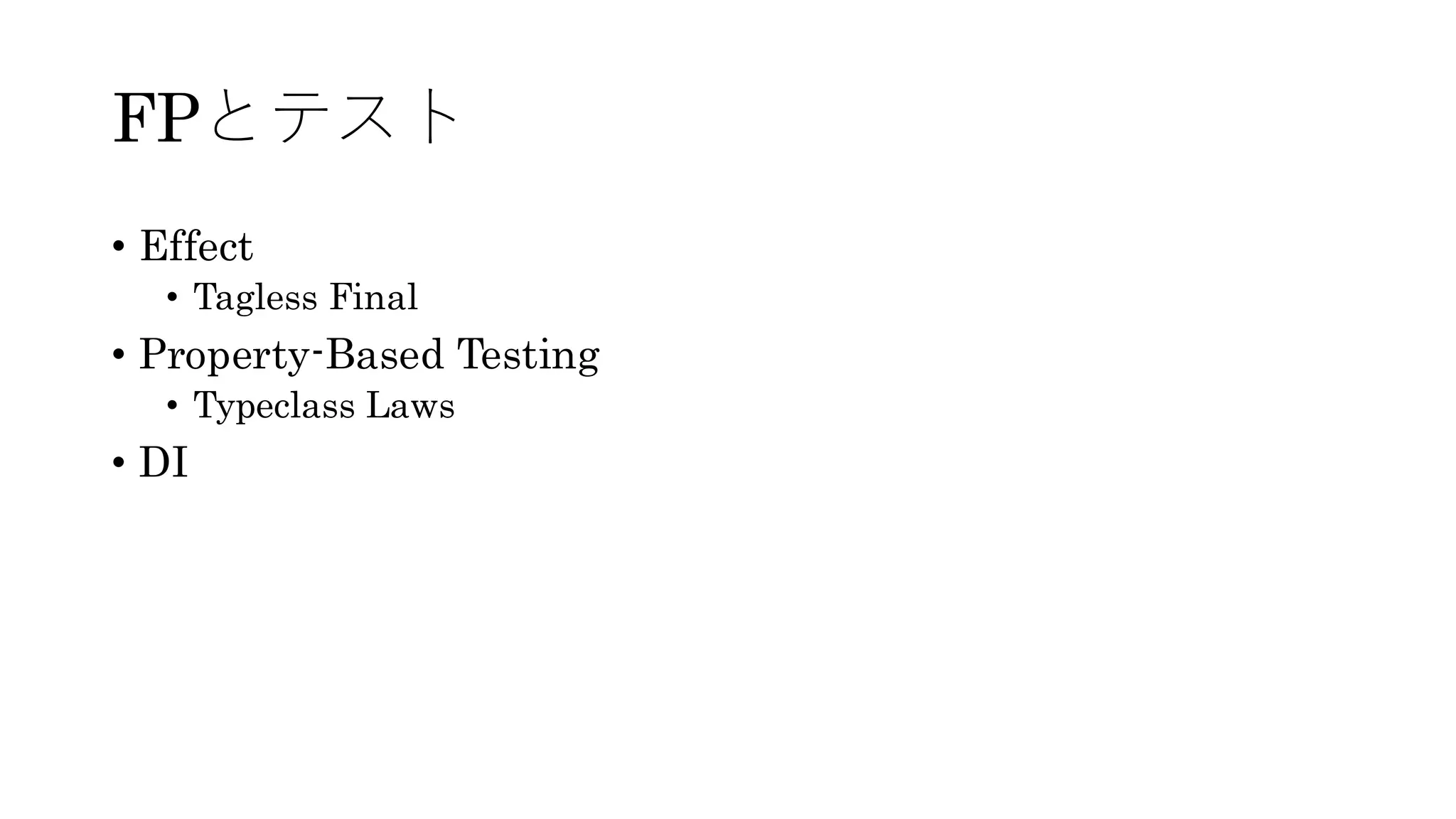

  FPとテスト • Effect • TaglessFinal • Property-Based Testing • Typeclass Laws • DI
• 42.

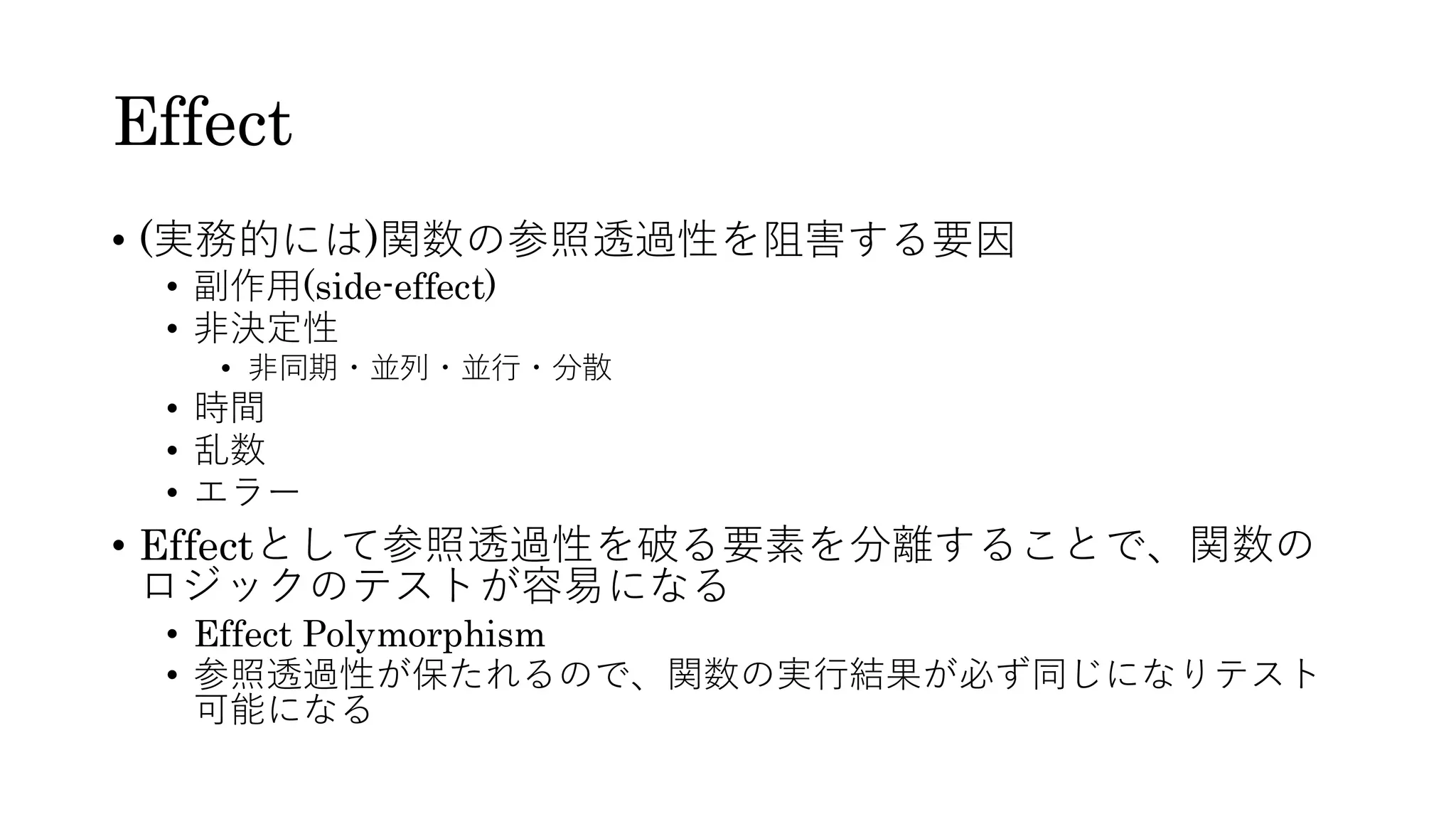

  Effect • (実務的には)関数の参照透過性を阻害する要因 • 副作用(side-effect) •非決定性 • 非同期・並列・並行・分散 • 時間 • 乱数 • エラー • Effectとして参照透過性を破る要素を分離することで、関数の ロジックのテストが容易になる • Effect Polymorphism • 参照透過性が保たれるので、関数の実行結果が必ず同じになりテスト 可能になる
• 43.

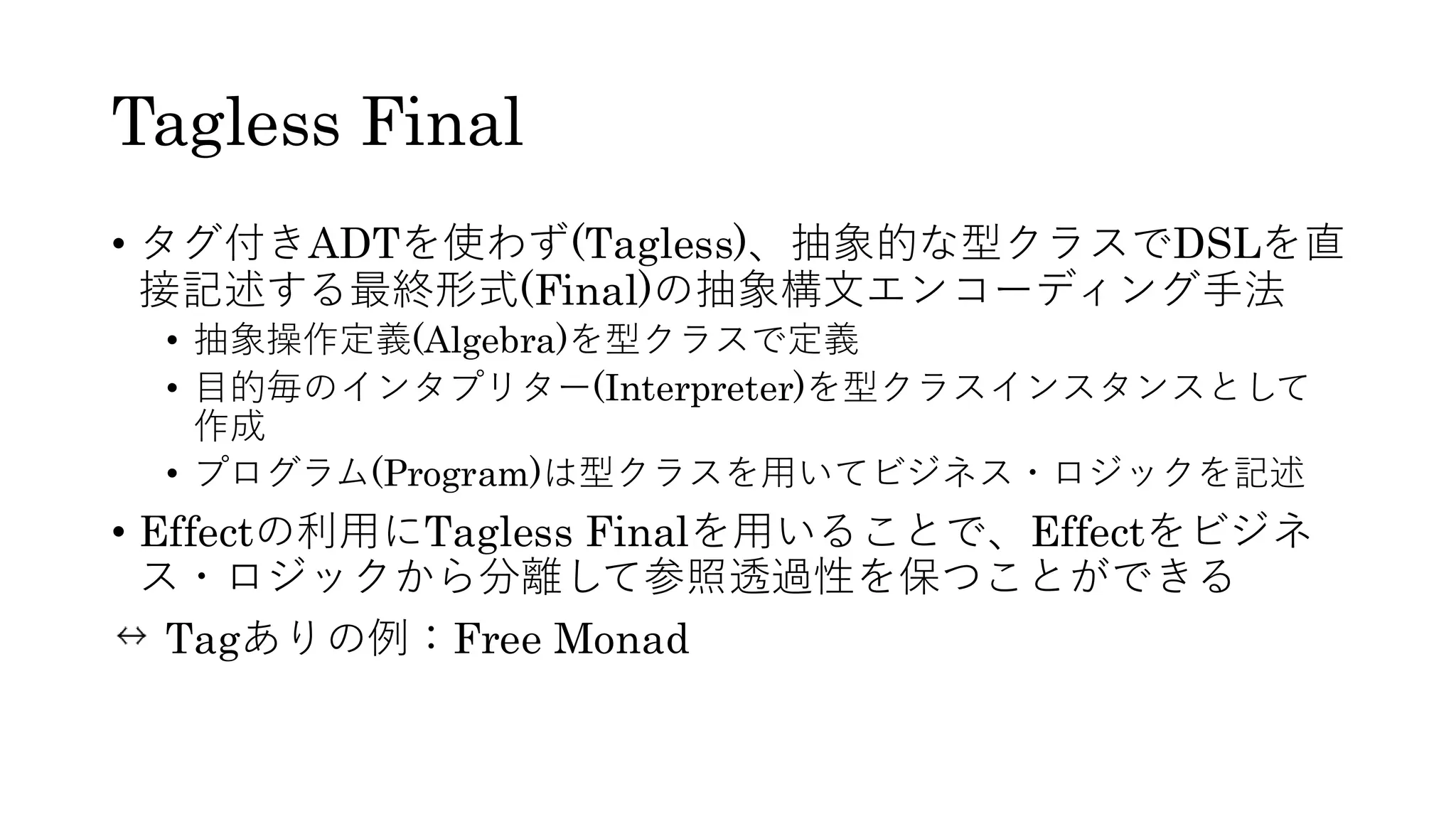

  Tagless Final • タグ付きADTを使わず(Tagless)、抽象的な型クラスでDSLを直 接記述する最終形式(Final)の抽象構文エンコーディング手法 •抽象操作定義(Algebra)を型クラスで定義 • 目的毎のインタプリター(Interpreter)を型クラスインスタンスとして 作成 • プログラム(Program)は型クラスを用いてビジネス・ロジックを記述 • Effectの利用にTagless Finalを用いることで、Effectをビジネ ス・ロジックから分離して参照透過性を保つことができる Tagありの例：Free Monad
• 44.
  trait Console[F[_]] { defprintln(msg: String): F[Unit] def readLine: F[String] } def program[F[_]: Monad](console: Console[F]): F[Unit] = for { _ <- console.println("What is your name?") name <- console.readLine _ <- console.println(s"Hello, $name!") } yield () val consoleForIO = new Console[IO] { def println(msg: String): IO[Unit] = IO(scala.Console.println(msg)) def readLine: IO[String] = IO(scala.io.StdIn.readLine()) } val prog = program(consoleForIO) val r = prog.unsafeRunSync() Tagless Finalの例 抽象操作(Algebra)を型クラスで記述 抽象操作(Algebra)を使用したロジックを記述 抽象操作(Algebra)の型クラスをIOモナドで実現 IOモナドによる抽象操作(Algebra)の型クラスインスタンスによりプログラムを実体化 プログラムの実現・この処理だけ参照透過性の範囲外
• 45.

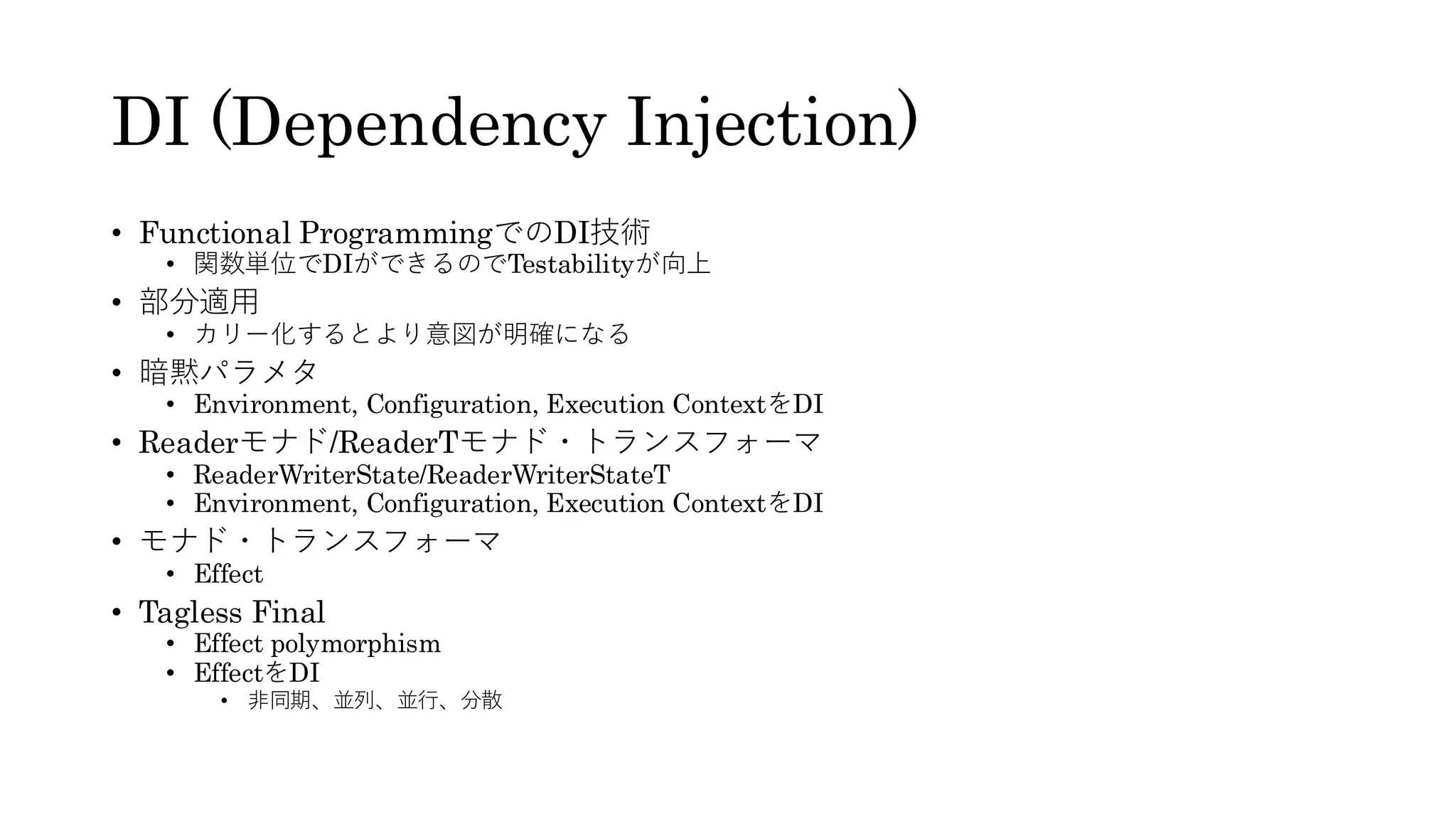

  DI (Dependency Injection) •Functional ProgrammingでのDI技術 • 関数単位でDIができるのでTestabilityが向上 • 部分適用 • カリー化するとより意図が明確になる • 暗黙パラメタ • Environment, Configuration, Execution ContextをDI • Readerモナド/ReaderTモナド・トランスフォーマ • ReaderWriterState/ReaderWriterStateT • Environment, Configuration, Execution ContextをDI • モナド・トランスフォーマ • Effect • Tagless Final • Effect polymorphism • EffectをDI • 非同期、並列、並行、分散
• 46.
  ReaderWriterStateT&EitherT&Freeモナドは例外状 態、DSL、文脈情報伝達、情報追記、状態遷移の5つ の機能を持つマイクロフレームワークとなっている 第27回 ドメイン設計(5) 再掲
• 47.

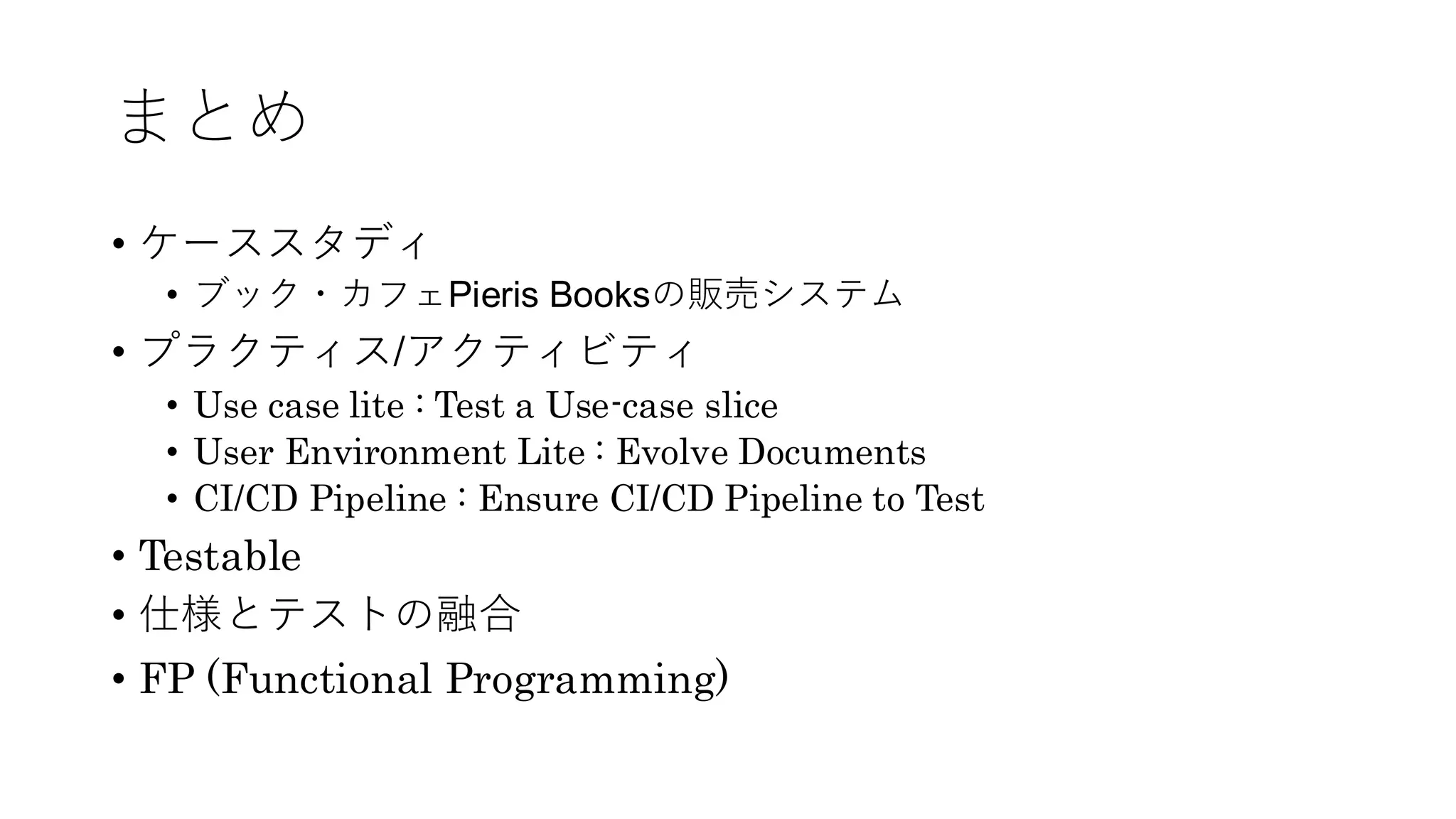

  まとめ • ケーススタディ • ブック・カフェPierisBooksの販売システム • プラクティス/アクティビティ • Use case lite : Test a Use-case slice • User Environment Lite : Evolve Documents • CI/CD Pipeline : Ensure CI/CD Pipeline to Test • Testable • 仕様とテストの融合 • FP (Functional Programming)
• 48.

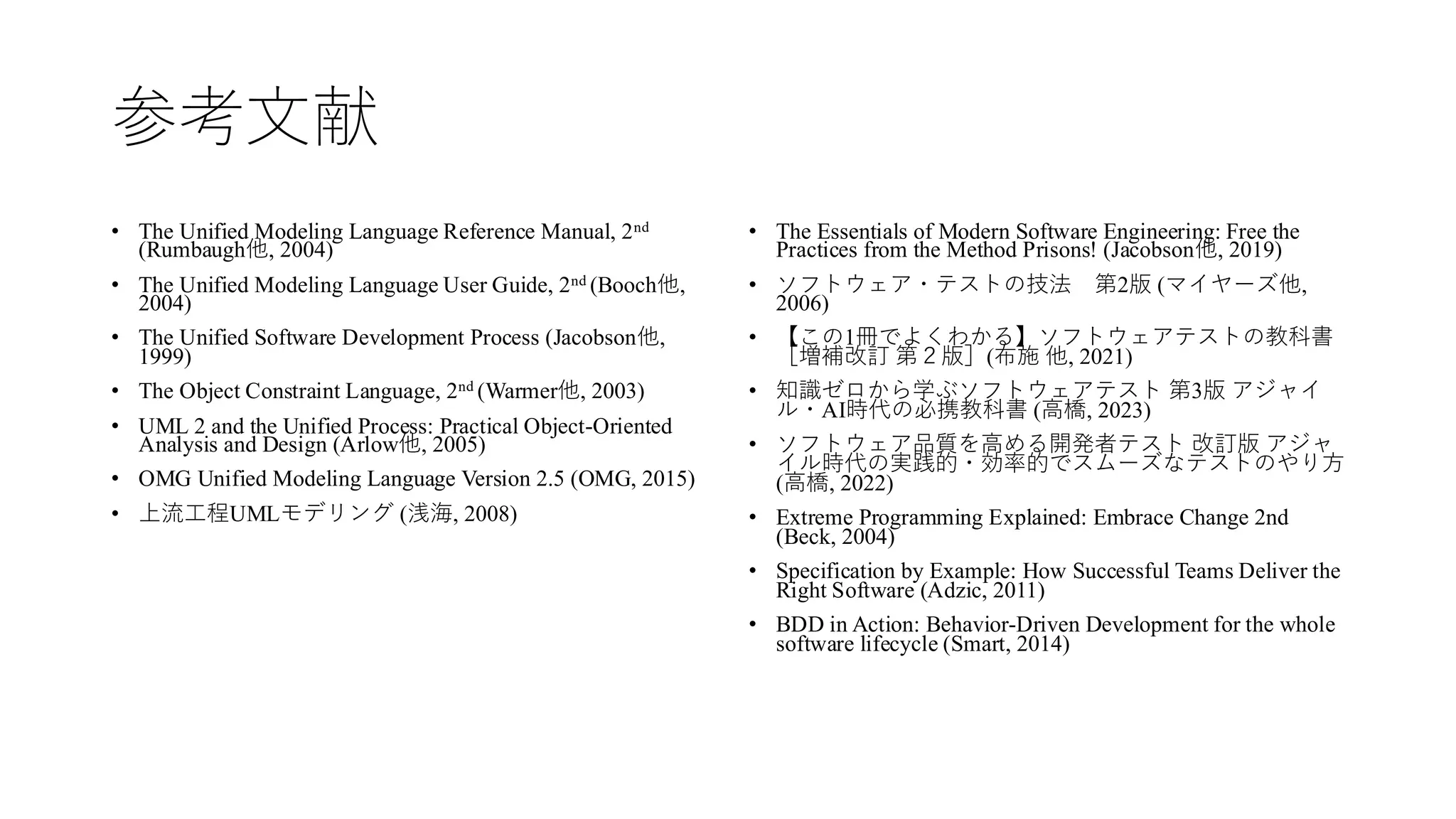

  参考文献 • The UnifiedModeling Language Reference Manual, 2nd (Rumbaugh他, 2004) • The Unified Modeling Language User Guide, 2nd (Booch他, 2004) • The Unified Software Development Process (Jacobson他, 1999) • The Object Constraint Language, 2nd (Warmer他, 2003) • UML 2 and the Unified Process: Practical Object-Oriented Analysis and Design (Arlow他, 2005) • OMG Unified Modeling Language Version 2.5 (OMG, 2015) • 上流工程UMLモデリング (浅海, 2008) • The Essentials of Modern Software Engineering: Free the Practices from the Method Prisons! (Jacobson他, 2019) • ソフトウェア・テストの技法 第2版 (マイヤーズ他, 2006) • 【この1冊でよくわかる】ソフトウェアテストの教科書 ［増補改訂 第２版］(布施 他, 2021) • 知識ゼロから学ぶソフトウェアテスト 第3版 アジャイ ル・AI時代の必携教科書 (高橋, 2023) • ソフトウェア品質を高める開発者テスト 改訂版 アジャ イル時代の実践的・効率的でスムーズなテストのやり方 (高橋, 2022) • Extreme Programming Explained: Embrace Change 2nd (Beck, 2004) • Specification by Example: How Successful Teams Deliver the Right Software (Adzic, 2011) • BDD in Action: Behavior-Driven Development for the whole software lifecycle (Smart, 2014)
