Het Built Environment netwerk van CLICKNL trapte op 27 juni af met het evenement ‘Future Metropolis’. Aan de hand van de thema’s Shopping, Living, Energy en Transit, met bijbehorende voorbeeldprojecten, werd het debat gevoerd over nieuwe vormen van samenwerking tussen creatieve bedrijven, kennisinstellingen en overheid en tot welke inspirerende oplossingen voor de toekomstige stad dit kan leiden.

1. ENERGY
Bas Hasselaar (SBRCURnet)
Ton Damen (DEMO Consultants)
INSPIRING PRACTICE

2. Proficient
SME network business model for collective self-
organised processes in the construction and
retrofit of energy-efficient residential districts
Bas Hasselaar

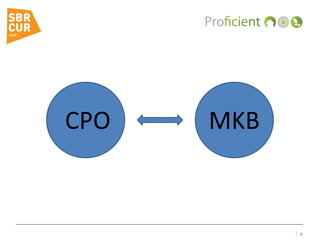

3. 4
CPO MKB

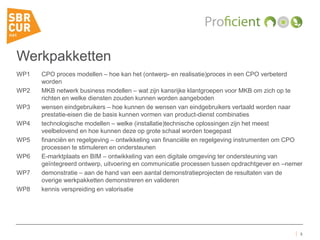

4. Werkpakketten
WP1 CPO proces modellen – hoe kan het (ontwerp- en realisatie)proces in een CPO verbeterd
worden
WP2 MKB netwerk business modellen – wat zijn kansrijke klantgroepen voor MKB om zich op te
richten en welke diensten zouden kunnen worden aangeboden
WP3 wensen eindgebruikers – hoe kunnen de wensen van eindgebruikers vertaald worden naar
prestatie-eisen die de basis kunnen vormen van product-dienst combinaties
WP4 technologische modellen – welke (installatie)technische oplossingen zijn het meest
veelbelovend en hoe kunnen deze op grote schaal worden toegepast
WP5 financiën en regelgeving – ontwikkeling van financiële en regelgeving instrumenten om CPO
processen te stimuleren en ondersteunen
WP6 E-marktplaats en BIM – ontwikkeling van een digitale omgeving ter ondersteuning van
geïntegreerd ontwerp, uitvoering en communicatie processen tussen opdrachtgever en –nemer
WP7 demonstratie – aan de hand van een aantal demonstratieprojecten de resultaten van de
overige werkpakketten demonstreren en valideren
WP8 kennis verspreiding en valorisatie
5

5. Partners
1. TNO onderzoeksbureau Nederland
2. Ipostudio architetti architectenbureau Italië
3. LLL architectenbureau Duitsland
4. STU-K constructeur/adviesbureau Tsjechië
5. IRS servis aannemer Tsjechië
6. Metropolitan Research Inst. onderzoeksbureau Hongarije
7. RDF software/adviesbureau Hongarije
8. DEMO consultants software/adviesbureau Nederland
9. Becquerel electric ESCO Italië
10. Gemeente Den Haag gemeente Nederland
11. Energosys ESCO Hongarije
12. Lancaster cohousing co. CPO Engeland
13. Solintel adviesbureau Spanje
14. SBRCURnet kenniscentrum Nederland
15. Lancaster University universteit Engeland
16. Sintef onderzoeksbureau Noorwegen
17. Husbanken bank Noorwegen
6

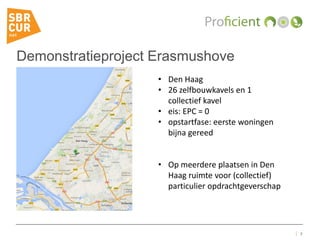

6. Demonstratieproject Erasmushove
7
• Den Haag
• 26 zelfbouwkavels en 1
collectief kavel
• eis: EPC = 0
• opstartfase: eerste woningen
bijna gereed
• Op meerdere plaatsen in Den
Haag ruimte voor (collectief)
particulier opdrachtgeverschap

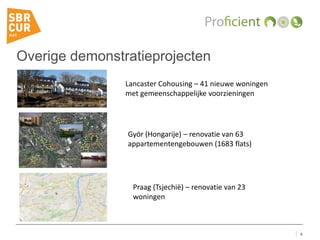

7. Overige demonstratieprojecten
8
Lancaster Cohousing – 41 nieuwe woningen
met gemeenschappelijke voorzieningen
Györ (Hongarije) – renovatie van 63
appartementengebouwen (1683 flats)
Praag (Tsjechië) – renovatie van 23
woningen

8. ENERGY
Ton Damen (DEMO Consultants)
INSPIRING PRACTICE

9. Datum:
Uitgevoerd door:
Versie:
Innovatieve ICT-oplossingen voor
Collective Self-Organised Housing
ClickNL;27 juni 2014
25-06-2014
Ton Damen
1.0

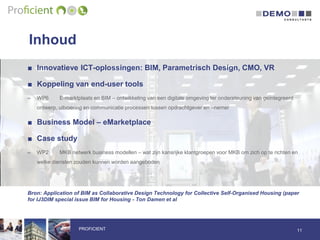

10. Inhoud
11PROFICIENT
■ Innovatieve ICT-oplossingen: BIM, Parametrisch Design, CMO, VR
■ Koppeling van end-user tools
– WP6 E-marktplaats en BIM – ontwikkeling van een digitale omgeving ter ondersteuning van geïntegreerd
ontwerp, uitvoering en communicatie processen tussen opdrachtgever en –nemer
■ Business Model – eMarketplace
■ Case study
– WP2 MKB netwerk business modellen – wat zijn kansrijke klantgroepen voor MKB om zich op te richten en
welke diensten zouden kunnen worden aangeboden
Bron: Application of BIM as Collaborative Design Technology for Collective Self-Organised Housing (paper
for IJ3DIM special issue BIM for Housing - Ton Damen et al

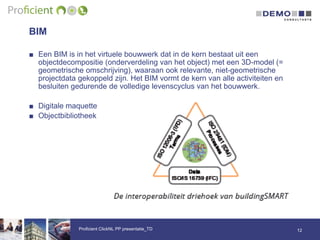

11. BIM
■ Een BIM is in het virtuele bouwwerk dat in de kern bestaat uit een
objectdecompositie (onderverdeling van het object) met een 3D-model (=
geometrische omschrijving), waaraan ook relevante, niet-geometrische
projectdata gekoppeld zijn. Het BIM vormt de kern van alle activiteiten en
besluiten gedurende de volledige levenscyclus van het bouwwerk.
■ Digitale maquette
■ Objectbibliotheek
12Proficient ClickNL PP presentatie_TD

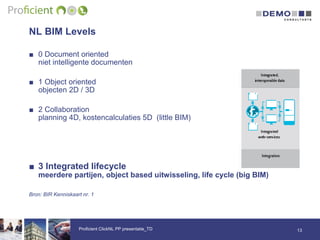

12. NL BIM Levels
■ 0 Document oriented
niet intelligente documenten
■ 1 Object oriented
objecten 2D / 3D
■ 2 Collaboration
planning 4D, kostencalculaties 5D (little BIM)
■ 3 Integrated lifecycle
meerdere partijen, object based uitwisseling, life cycle (big BIM)
Bron: BIR Kenniskaart nr. 1
13Proficient ClickNL PP presentatie_TD

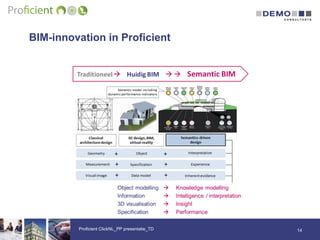

13. BIM-innovation in Proficient
14Proficient ClickNL_PP presentatie_TD

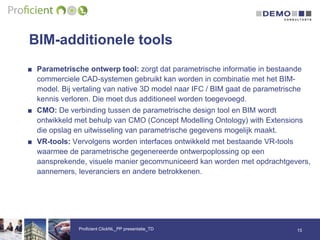

14. BIM-additionele tools
15Proficient ClickNL_PP presentatie_TD
■ Parametrische ontwerp tool: zorgt dat parametrische informatie in bestaande
commerciele CAD-systemen gebruikt kan worden in combinatie met het BIM-
model. Bij vertaling van native 3D model naar IFC / BIM gaat de parametrische
kennis verloren. Die moet dus additioneel worden toegevoegd.
■ CMO: De verbinding tussen de parametrische design tool en BIM wordt
ontwikkeld met behulp van CMO (Concept Modelling Ontology) with Extensions
die opslag en uitwisseling van parametrische gegevens mogelijk maakt.
■ VR-tools: Vervolgens worden interfaces ontwikkeld met bestaande VR-tools
waarmee de parametrische gegenereerde ontwerpoplossing op een
aansprekende, visuele manier gecommuniceerd kan worden met opdrachtgevers,
aannemers, leveranciers en andere betrokkenen.

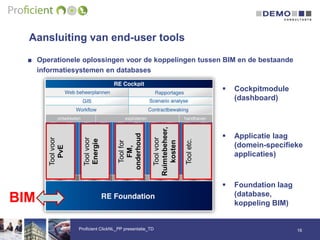

15. Aansluiting van end-user tools
16Proficient ClickNL_PP presentatie_TD
■ Operationele oplossingen voor de koppelingen tussen BIM en de bestaande
informatiesystemen en databases
 Cockpitmodule
(dashboard)
 Applicatie laag
(domein-specifieke
applicaties)
 Foundation laag
(database,
koppeling BIM)BIM

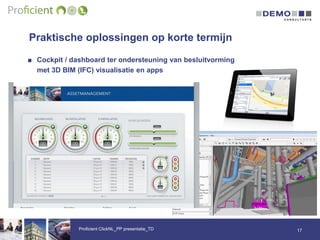

16. Praktische oplossingen op korte termijn
17Proficient ClickNL_PP presentatie_TD
■ Cockpit / dashboard ter ondersteuning van besluitvorming
met 3D BIM (IFC) visualisatie en apps

17. Ontsluiting van tools voor architecten
18Proficient ClickNL_PP presentatie_TD
Ontwikkeling van een E-marketplace met:
■ E-learning materiaal voor zelf-instructie
■ Demonstraties van mogelijkheden in de praktijk via case studies.
■ Gratis downloads van open standard basic software die ontwikkeld in Proficient
en eerdere EC-onderzoeksprojecten
■ Commerciële software applicaties en end-user tools met slimme business
concepten zodat de architect geen of minimale out-of-pockets heeft.

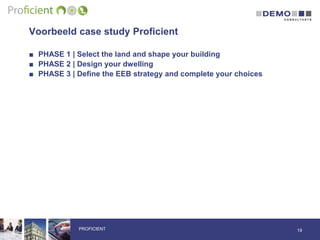

18. Voorbeeld case study Proficient
■ PHASE 1 | Select the land and shape your building
■ PHASE 2 | Design your dwelling
■ PHASE 3 | Define the EEB strategy and complete your choices
19PROFICIENT

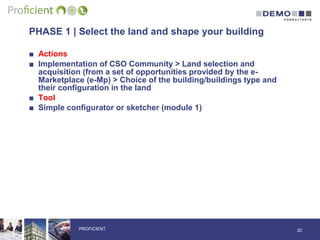

19. PHASE 1 | Select the land and shape your building
■ Actions
■ Implementation of CSO Community > Land selection and
acquisition (from a set of opportunities provided by the e-
Marketplace (e-Mp) > Choice of the building/buildings type and
their configuration in the land
■ Tool
■ Simple configurator or sketcher (module 1)
20PROFICIENT

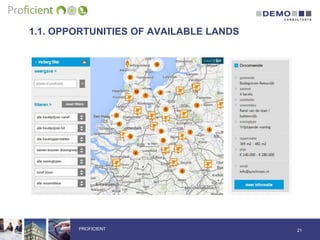

20. 1.1. OPPORTUNITIES OF AVAILABLE LANDS
21PROFICIENT

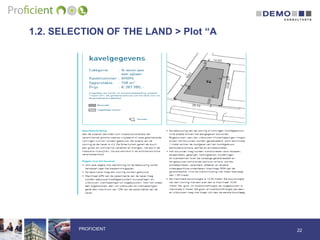

21. 1.2. SELECTION OF THE LAND > Plot “A
22PROFICIENT

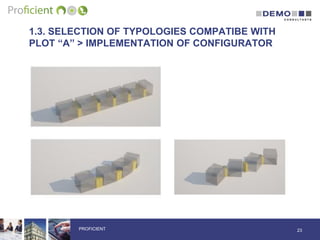

22. 1.3. SELECTION OF TYPOLOGIES COMPATIBE WITH
PLOT “A” > IMPLEMENTATION OF CONFIGURATOR
23PROFICIENT

23. 1.4. RESULTS OF USERS’ CHOICHES
24PROFICIENT

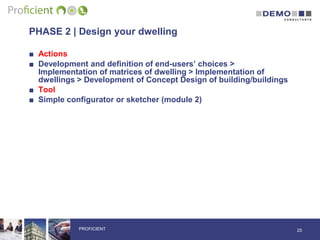

24. PHASE 2 | Design your dwelling
■ Actions
■ Development and definition of end-users’ choices >
Implementation of matrices of dwelling > Implementation of
dwellings > Development of Concept Design of building/buildings
■ Tool
■ Simple configurator or sketcher (module 2)
25PROFICIENT

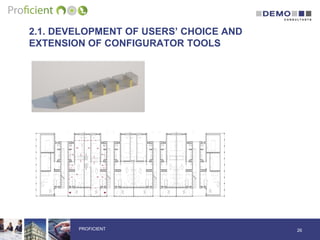

25. 2.1. DEVELOPMENT OF USERS’ CHOICE AND
EXTENSION OF CONFIGURATOR TOOLS
26PROFICIENT

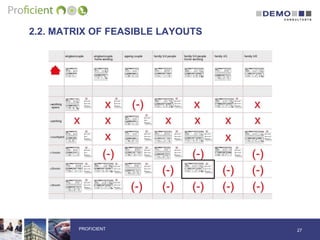

26. 2.2. MATRIX OF FEASIBLE LAYOUTS
27PROFICIENT

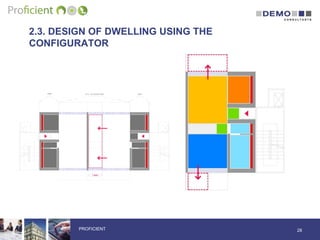

27. 2.3. DESIGN OF DWELLING USING THE
CONFIGURATOR
28PROFICIENT

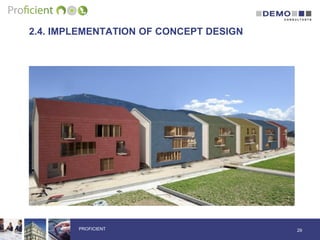

28. 2.4. IMPLEMENTATION OF CONCEPT DESIGN
29PROFICIENT

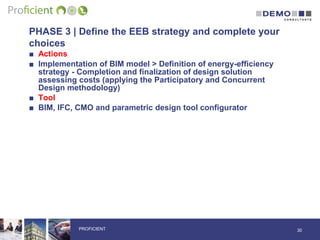

29. PHASE 3 | Define the EEB strategy and complete your
choices
■ Actions
■ Implementation of BIM model > Definition of energy-efficiency
strategy - Completion and finalization of design solution
assessing costs (applying the Participatory and Concurrent
Design methodology)
■ Tool
■ BIM, IFC, CMO and parametric design tool configurator
30PROFICIENT

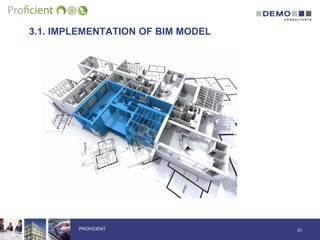

30. 3.1. IMPLEMENTATION OF BIM MODEL
31PROFICIENT

31. 3.2. ANALYSIS OF ENERGY EFFICIENCY SOLUTION
32PROFICIENT

32. 3.3. CHOICE OF COMPONENT, FINISCHING
33PROFICIENT

33. 3.4. FINALIZATION OF ARCHITECTURAL DESIGN
34PROFICIENT

34. Additionele informatie
■ Meer informatie: http://www.proficient-project.eu/
■ Download artikel: http://www.demobv.nl
35Proficient ClickNL PP presentatie_TD

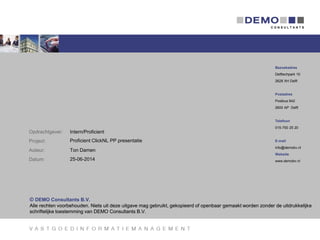

35. © DEMO Consultants B.V.
Alle rechten voorbehouden. Niets uit deze uitgave mag gebruikt, gekopieerd of openbaar gemaakt worden zonder de uitdrukkelijke
schriftelijke toestemming van DEMO Consultants B.V.
Bezoekadres
Delftechpark 10
2628 XH Delft
Postadres
Postbus 642
2600 AP Delft
Telefoon
015-750 25 20
E-mail
info@demobv.nl
Website
www.demobv.nl
Opdrachtgever:
Project:
Auteur:
Datum:
© DEMO Consultants B.V.
Alle rechten voorbehouden. Niets uit deze uitgave mag gebruikt, gekopieerd of openbaar gemaakt worden zonder de uitdrukkelijke
schriftelijke toestemming van DEMO Consultants B.V.
Proficient ClickNL PP presentatie
Ton Damen
25-06-2014
Intern/Proficient

36. GESPREK
