코딩클럽 16년 4/4분기 아두이노 워크샵 1차- 아두이노 소개 / LED / 피에조 부저 / 버튼 아두이노 초보자들이 볼 수 있도록 제작한 기초 슬라이드입니다.

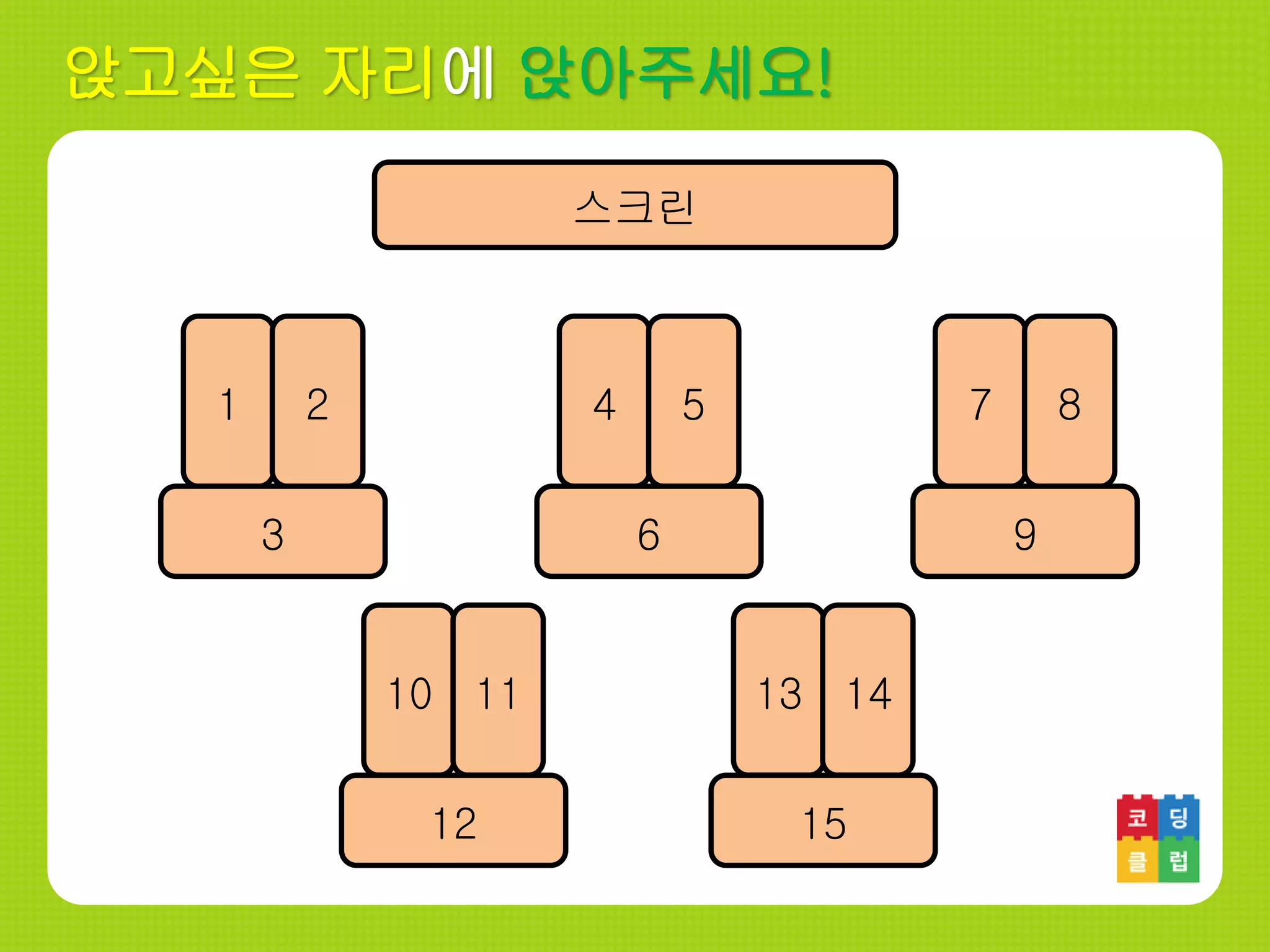

1. 앉고싶은 자리에 앉아주세요!
스크린
1 2
3
4 5
6
7 8
9
10 11
12
13 14
15

2. 쉽게 배우는
아두이노 수업

3. 시작하기 전에 약속 세 가지!
디캠프는 다른 분들도 이용하는 시설이
니 세미나룸 밖에서는 정숙해주세요!
집중의 박수!
과자를 맛있게 먹고 나
서 쓰레기는 쓰레기 통
에!

4. CONTENTS
01 아두이노와 친해지기
02 전기 회로란?
03 프로그래밍 하는 법
04 LED 전구 가지고 놀기
05 피에조 부저 가지고 놀기
06 버튼 가지고 놀기

5. 아두이노와 친해지기!

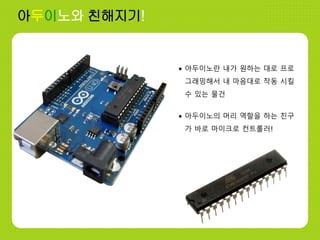

6. • 아두이노란 내가 원하는 대로 프로
그래밍해서 내 마음대로 작동 시킬
수 있는 물건
아두이노와 친해지기!
• 아두이노의 머리 역할을 하는 친구
가 바로 마이크로 컨트롤러!

7. 아두이노와 친해지기!

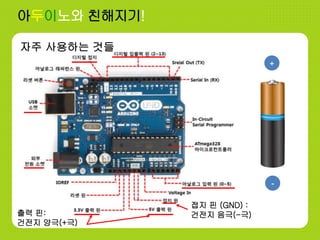

8. 아두이노와 친해지기!
접지 핀 (GND) :
건전지 음극(-극)출력 핀:
건전지 양극(+극)
+
-
자주 사용하는 것들

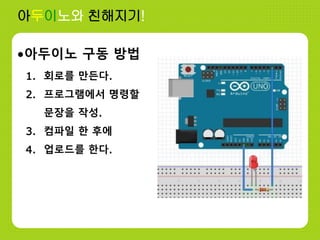

9. 아두이노와 친해지기!
•아두이노 구동 방법
1. 회로를 만든다.
2. 프로그램에서 명령할
문장을 작성.
3. 컴파일 한 후에
4. 업로드를 한다.

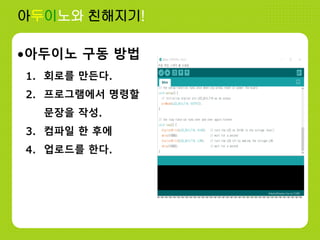

10. 아두이노와 친해지기!
•아두이노 구동 방법
1. 회로를 만든다.
2. 프로그램에서 명령할
문장을 작성.
3. 컴파일 한 후에
4. 업로드를 한다.

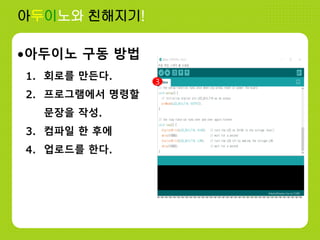

11. 아두이노와 친해지기!
•아두이노 구동 방법
1. 회로를 만든다.
2. 프로그램에서 명령할
문장을 작성.
3. 컴파일 한 후에
4. 업로드를 한다.
3

12. 아두이노와 친해지기!
•아두이노 구동 방법
1. 회로를 만든다.
2. 프로그램에서 명령할
문장을 작성.
3. 컴파일 한 후에
4. 업로드를 한다.
4

13. 전기 회로란 ?

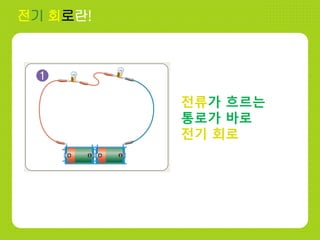

14. 전기 회로란!
전류가 흐르는
통로가 바로
전기 회로

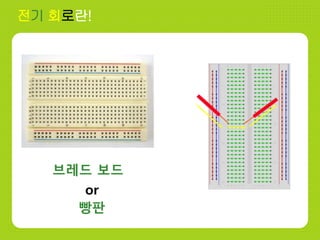

15. 전기 회로란!
브레드 보드
빵판
or

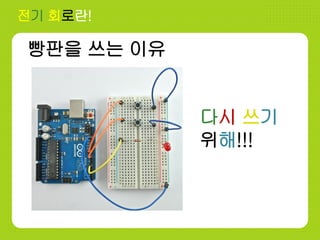

16. 전기 회로란!
다시 쓰기
위해!!!
빵판을 쓰는 이유

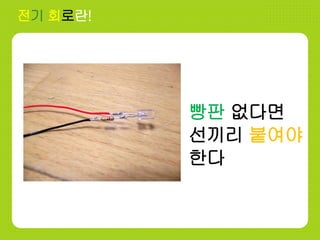

17. 전기 회로란!
빵판 없다면
선끼리 붙여야
한다

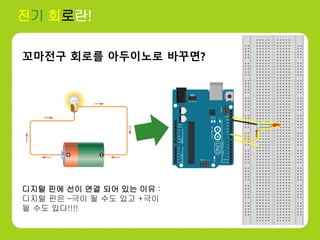

18. 전기 회로란!
디지털 핀에 선이 연결 되어 있는 이유 :
디지털 핀은 –극이 될 수도 있고 +극이
될 수도 있다!!!!
꼬마전구 회로를 아두이노로 바꾸면?

19. 프로그래밍 하는 법

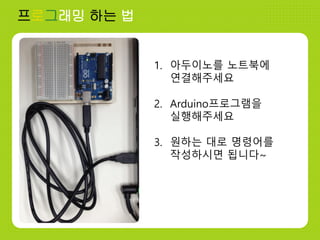

20. 프로그래밍 하는 법
1. 아두이노를 노트북에
연결해주세요
2. Arduino프로그램을
실행해주세요
3. 원하는 대로 명령어를
작성하시면 됩니다~

21. 프로그래밍 하는 법
1. 아두이노를 노트북에
연결해주세요
2. Arduino프로그램을
실행해주세요
3. 원하는 대로 명령어를
작성하시면 됩니다~

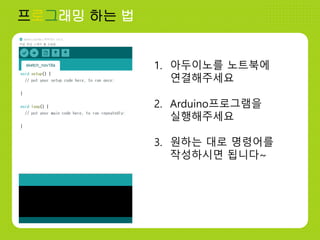

22. 프로그래밍 하는 법
1. 아두이노를 노트북에
연결해주세요
2. Arduino프로그램을
실행해주세요
3. 원하는 대로 명령어를
작성하시면 됩니다~

23. 프로그래밍 하는 법
포트설정
1. 제어판 > 장치 관리자 혹은
실행창 > devmgmt.msc 입력
2. 포트 칸에 Arduino Uno가 몇번
포트(com ?)에 연결되어 있는 지 확인!!

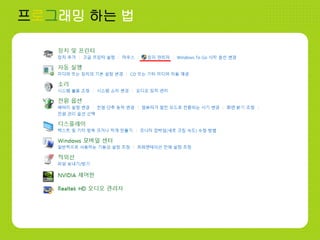

24. 프로그래밍 하는 법
포트설정
1. 제어판 > 장치 관리자 혹은
실행창 > devmgmt.msc 입력
2. 포트 칸에 Arduino Uno가 몇번
포트(com ?)에 연결되어 있는 지 확인!!

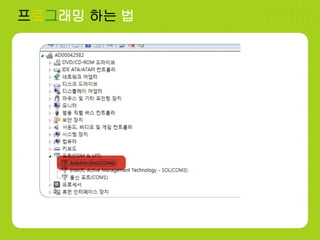

25. 프로그래밍 하는 법
포트설정

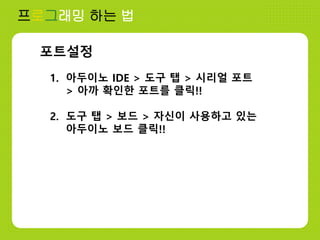

26. 프로그래밍 하는 법
포트설정
1. 아두이노 IDE > 도구 탭 > 시리얼 포트
> 아까 확인한 포트를 클릭!!
2. 도구 탭 > 보드 > 자신이 사용하고 있는
아두이노 보드 클릭!!

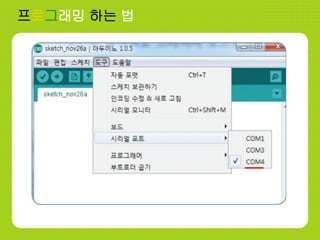

27. 프로그래밍 하는 법
포트설정
1. 아두이노 IDE > 도구 탭 > 시리얼 포트
> 아까 확인한 포트를 클릭!!
2. 도구 탭 > 보드 > 자신이 사용하고 있는
아두이노 보드 클릭!!

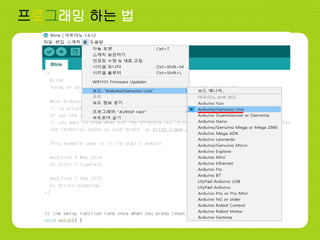

28. 프로그래밍 하는 법

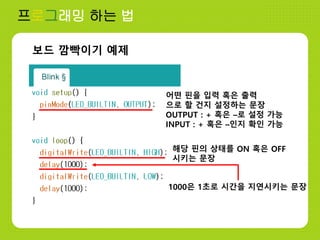

29. 프로그래밍 하는 법
보드 깜빡이기 예제
어떤 핀을 입력 혹은 출력
으로 할 건지 설정하는 문장
OUTPUT : + 혹은 –로 설정 가능
INPUT : + 혹은 –인지 확인 가능
해당 핀의 상태를 ON 혹은 OFF
시키는 문장
1000은 1초로 시간을 지연시키는 문장

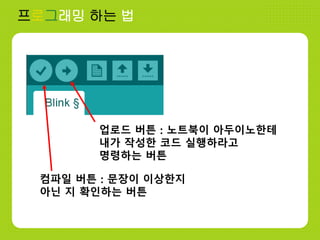

30. 프로그래밍 하는 법
컴파일 버튼 : 문장이 이상한지
아닌 지 확인하는 버튼
업로드 버튼 : 노트북이 아두이노한테
내가 작성한 코드 실행하라고
명령하는 버튼

31. LED 전구 가지고 놀기

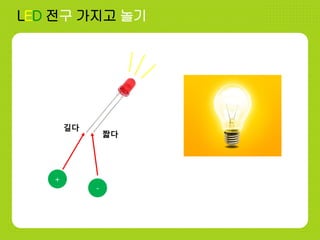

32. LED 전구 가지고 놀기
+
-
길다
짧다

33. LED 전구 가지고 놀기

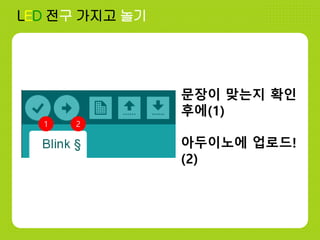

34. 1 2
문장이 맞는지 확인
후에(1)
아두이노에 업로드!
(2)
LED 전구 가지고 놀기

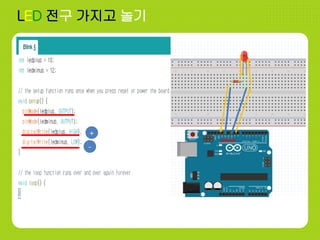

35. LED 전구 가지고 놀기
+
-

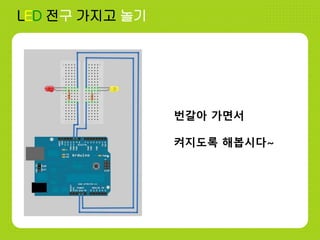

36. LED 전구 가지고 놀기
번갈아 가면서
켜지도록 해봅시다~

37. 피에조 부저
가지고 놀기

38. 피에조가지고 놀기
+ -
전압의 세기를 달리하여
소리를 내게 하는 센서

39. 피에조가지고 놀기

40. 피에조가지고 놀기
학교종 노래를 만들어 봅시다~
자신이 만들고 싶은 노래는?

41. 버튼 가지고 놀기

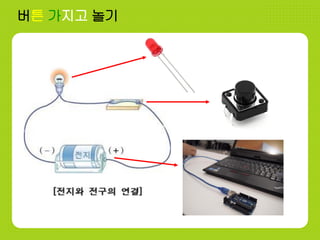

42. 버튼 가지고 놀기

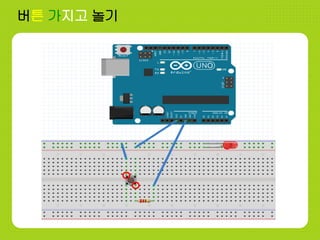

43. 버튼 가지고 놀기

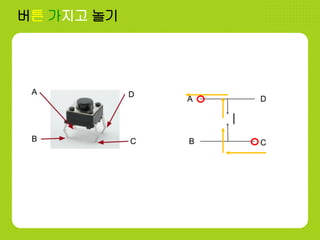

44. 버튼 가지고 놀기

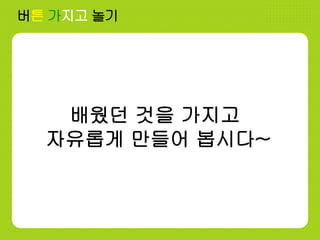

45. 버튼 가지고 놀기
배웠던 것을 가지고
자유롭게 만들어 봅시다~

46. 끝!
가기 전에 단체사진 한 장 찍어요!
다음시간에
만나요~
