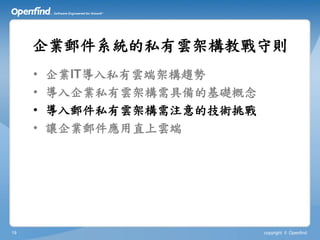

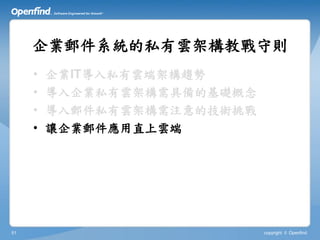

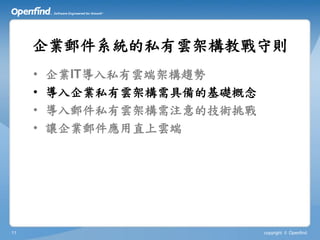

企業郵件系統的私有雲架構教戰守則

企業郵件系統的私有雲架構教戰守則
知能系統整合 / 岑明翰 Max Tsen
Max.tsen@omnisi.com.tw copyright © Openfind

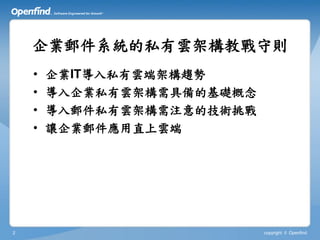

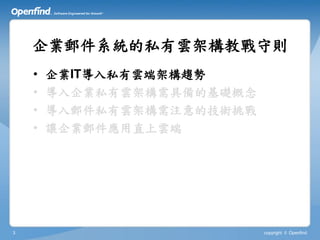

• 企業IT導入私有雲端架構趨勢
• 導入企業私有雲架構需具備的基礎概念
• 導入郵件私有雲架構需注意的技術挑戰
• 讓企業郵件應用直上雲端

2 copyright © Openfind

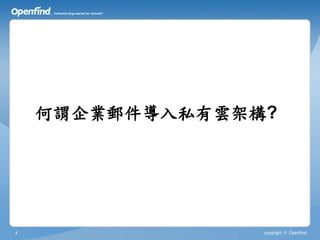

何謂企業郵件導入私有雲架構?


在雲端用電腦收發郵件?

copyright © Openfind

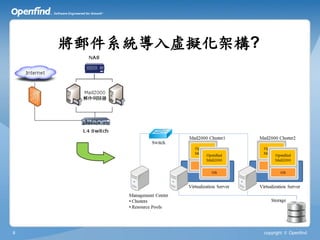

將郵件系統導入虛擬化架構?

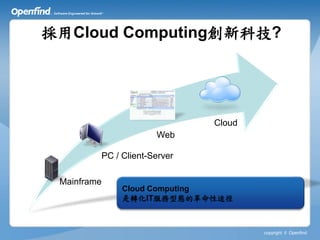

採用Cloud Computing創新科技?

Cloud
Web

PC / Client-Server

Mainframe
Cloud Computing
是轉化IT服務型態的革命性途徑


Web App or Cloud App??
 Google Gmail

 Postfix Mail Server + Open WebMail

 Microsoft Exchange

 VMware Zimbra

 Openfind Mail2000


Building your Web to Cloud

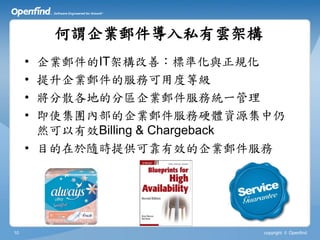

何謂企業郵件導入私有雲架構
• 企業郵件的IT架構改善：標準化與正規化
• 提升企業郵件的服務可用度等級
• 將分散各地的分區企業郵件服務統一管理
• 即使集團內部的企業郵件服務硬體資源集中仍
然可以有效Billing & Chargeback
• 目的在於隨時提供可靠有效的企業郵件服務

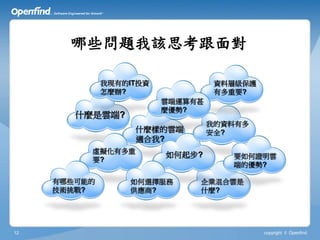

哪些問題我該思考跟面對

我現有的IT投資資料層級保護
怎麼辦? 有多重要?
雲端運算有甚
麼優勢?
什麼是雲端?
我的資料有多
什麼樣的雲端安全?
適合我?
虛擬化有多重
如何起步? 要如何證明雲
要?
端的優勢?

有哪些可能的如何選擇服務企業混合雲是
技術挑戰? 供應商? 什麼?

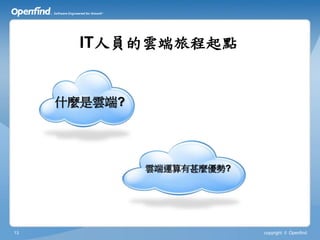

IT人員的雲端旅程起點

什麼是雲端?

雲端運算有甚麼優勢?


何謂雲端運算?
Cloud Generally, IT as a service (ITaaS)

Cloud computing A business model for delivering IT
as a service

Types of cloud Private cloud: behind firewall closed to public
typically with enterprise-class SLA
Public cloud: accessible to general customers

Variations of Infrastructure as a service (IaaS), platform as a
cloud services service(PaaS), software as a service (SaaS),
storage as a service (STaaS)

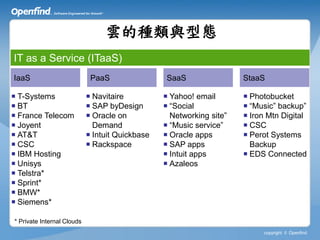

雲的種類與型態
IT as a Service (ITaaS)
IaaS PaaS SaaS StaaS

 T-Systems  Navitaire  Yahoo! email  Photobucket
 BT  SAP byDesign  “Social  “Music” backup”
 France Telecom  Oracle on Networking site”  Iron Mtn Digital
 Joyent Demand  “Music service”  CSC
 AT&T  Intuit Quickbase  Oracle apps  Perot Systems
 CSC  Rackspace  SAP apps Backup
 IBM Hosting  Intuit apps  EDS Connected
 Unisys  Azaleos
 Telstra*
 Sprint*
 BMW*
 Siemens*

* Private Internal Clouds

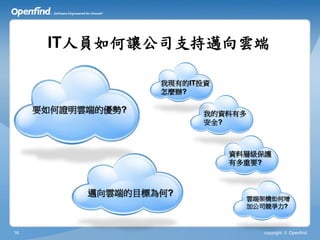

IT人員如何讓公司支持邁向雲端

我現有的IT投資
怎麼辦?

要如何證明雲端的優勢? 我的資料有多
安全?

資料層級保護
有多重要?

邁向雲端的目標為何?
雲端架構如何增
加公司競爭力?

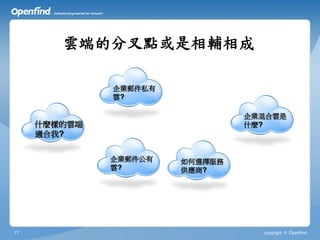

雲端的分叉點或是相輔相成

企業郵件私有
雲?

企業混合雲是
什麼樣的雲端什麼?
適合我?

企業郵件公有如何選擇服務
雲? 供應商?

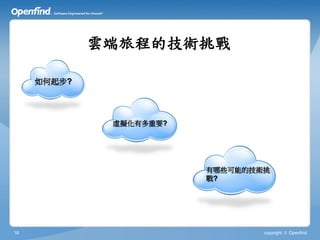

雲端旅程的技術挑戰

如何起步?

虛擬化有多重要?

有哪些可能的技術挑
戰?

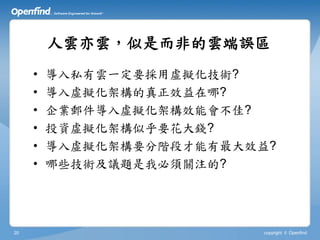

人雲亦雲，似是而非的雲端誤區
• 導入私有雲一定要採用虛擬化技術?
• 導入虛擬化架構的真正效益在哪?
• 企業郵件導入虛擬化架構效能會不佳?
• 投資虛擬化架構似乎要花大錢?
• 導入虛擬化架構要分階段才能有最大效益?
• 哪些技術及議題是我必須關注的?

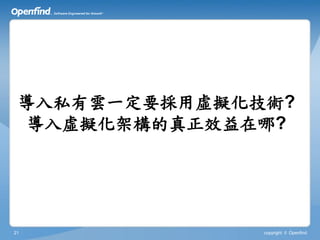

導入私有雲一定要採用虛擬化技術?
導入虛擬化架構的真正效益在哪?

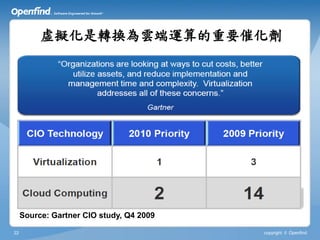

虛擬化是轉換為雲端運算的重要催化劑

Source: Gartner CIO study, Q4 2009

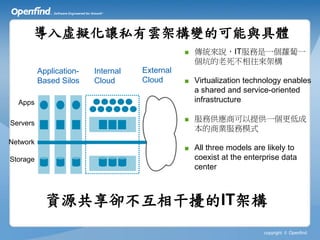

導入虛擬化讓私有雲架構變的可能與具體
■ 傳統來說，IT服務是一個蘿蔔一
個坑的老死不相往來架構
Application- Internal External
Based Silos Cloud Cloud ■ Virtualization technology enables
a shared and service-oriented
Apps infrastructure

■ 服務供應商可以提供一個更低成
Servers
本的商業服務模式
Network
■ All three models are likely to
Storage coexist at the enterprise data
center

資源共享卻不互相干擾的IT架構

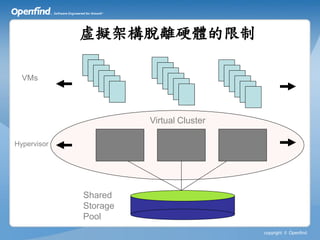

虛擬架構脫離硬體的限制

VMs

Virtual Cluster

Hypervisor

Shared
Storage
Pool

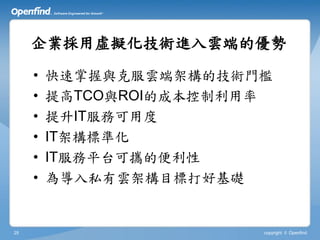

企業採用虛擬化技術進入雲端的優勢

• 快速掌握與克服雲端架構的技術門檻
• 提高TCO與ROI的成本控制利用率
• 提升IT服務可用度
• IT架構標準化
• IT服務平台可攜的便利性
• 為導入私有雲架構目標打好基礎

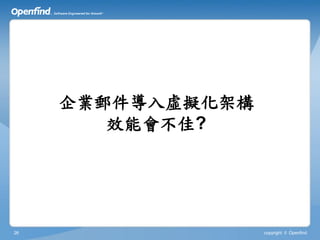

企業郵件導入虛擬化架構
效能會不佳?


虛擬化架構實現節能科技
伺服主機擴展
• 集中伺服
• 增加使用
• 節省硬體

% CPU Busy (8 LCPVs w/HT) 800

低使用率高度電源消耗 700
725 MW
600
800

700 500
725 MW
600
400
500

400 300

300
200
200

100 100
0 104 MW
0

MegaWatts consumed:
Avg. utilization rate/server 100 servers per year
高度使用率低電力消耗

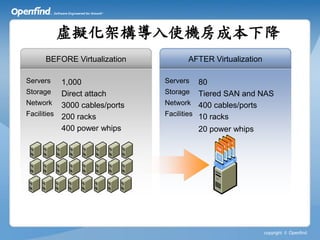

虛擬化架構導入使機房成本下降
BEFORE Virtualization AFTER Virtualization

Servers 1,000 Servers 80
Storage Direct attach Storage Tiered SAN and NAS
Network 3000 cables/ports Network 400 cables/ports
Facilities 200 racks Facilities 10 racks

400 power whips 20 power whips

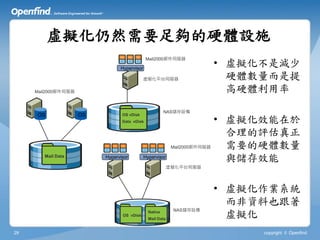

虛擬化仍然需要足夠的硬體設施
• 虛擬化不是減少
Mail2000郵件伺服器

Hypervisor

虛擬化平台伺服器硬體數量而是提
Mail2000郵件伺服器高硬體利用率
NAS儲存設備
OS OS
• 虛擬化效能在於
OS vDisk
Data vDisk

合理的評估真正
Mail2000郵件伺服器需要的硬體數量
Mail Data Hypervisor Hypervisor
與儲存效能
虛擬化平台伺服器

• 虛擬化作業系統
而非資料也跟著
NAS儲存設備
OS vDisk
Native
Mail Data
虛擬化

投資虛擬化架構似乎要花大錢?


虛擬架構不僅是軟體授權的問題
VMware Hypervisor VMware vSphere 4.0
 Single server partitioning  Pools of computing resources
 Production-class hypervisor  Built-in availability and manageability

 Free  Scale Out Infra

VMware ESXi vSphere
VMware ESX VMware ESXi VMware ESX

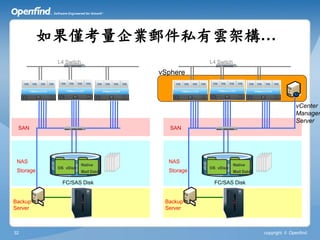

如果僅考量企業郵件私有雲架構…
L4 Switch L4 Switch

vSphere

vCenter
Manager
Server
SAN SAN

NAS NAS
Native Native
OS vDisk OS vDisk
Storage Mail Data Storage Mail Data

FC/SAS Disk FC/SAS Disk

Backup Backup
Server Server

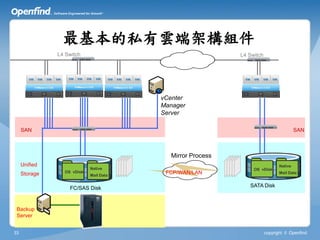

最基本的私有雲端架構組件
L4 Switch L4 Switch

vCenter
Manager
Server

SAN SAN

Mirror Process
Unified Native
Native OS vDisk
OS vDisk FCP/WAN/LAN Mail Data
Storage Mail Data

FC/SAS Disk SATA Disk

Backup
Server


導入虛擬化架構似乎要分階段才能
有最大效益?

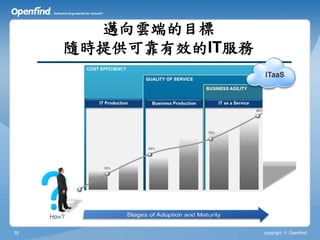

邁向雲端的目標
隨時提供可靠有效的IT服務


最基本的私有雲端架構組件:基礎架構
L4 Switch L4 Switch

vCenter
Manager
Server

SAN SAN

Mirror Process
Unified Native
Native OS vDisk
Storage Mail Data


Backup
Server

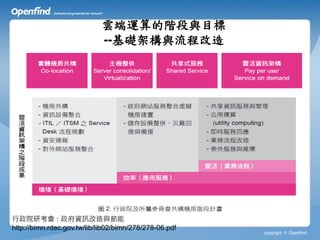

雲端運算的階段與目標
--基礎架構與流程改造

行政院研考會 : 政府資訊改造與節能
http://bimn.rdec.gov.tw/lib/lib02/bimn/278/278-06.pdf

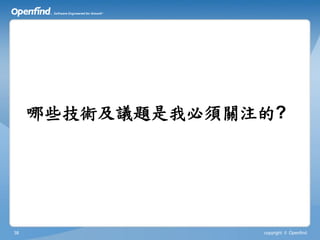

哪些技術及議題是我必須關注的?

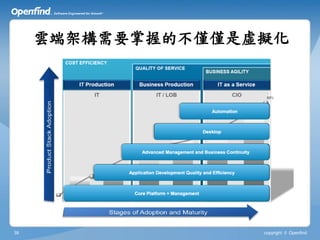

雲端架構需要掌握的不僅僅是虛擬化

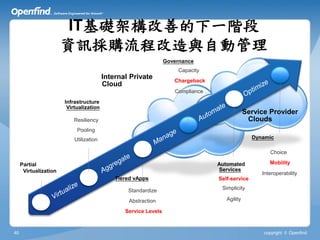

IT基礎架構改善的下一階段
資訊採購流程改造與自動管理
Governance
Capacity
Internal Private Chargeback
Cloud
Compliance
Infrastructure
Virtualization
Service Provider
Resiliency Clouds
Pooling
Utilization Dynamic

Choice

Partial Automated Mobility
Virtualization Services
Interoperability
Tiered vApps Self-service

Standardize Simplicity

Abstraction Agility

Service Levels

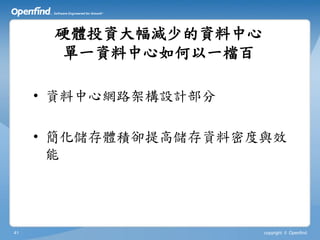

硬體投資大幅減少的資料中心
單一資料中心如何以一檔百

• 資料中心網路架構設計部分

• 簡化儲存體積卻提高儲存資料密度與效
能


雲端架構目前以高速 Ethernet為主流
AP, Database, Email ,Hypervisor File Sharing
Web/Streaming Home Directory

Block File

NFS CIFS
iSCSI
Fibre FCoE Dedicated Corporate
Channel Ethernet LAN
10 Gb Ethernet
NFS CIFS

Native
OS vDisk Mail Data
Unified Storage

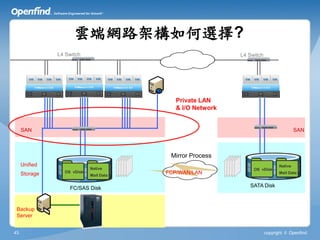

雲端網路架構如何選擇?
L4 Switch L4 Switch

Private LAN
& I/O Network

SAN SAN

Mirror Process
Unified Native
Native OS vDisk
Storage Mail Data


Backup
Server

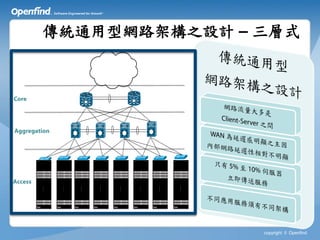

傳統通用型網路架構之設計 – 三層式

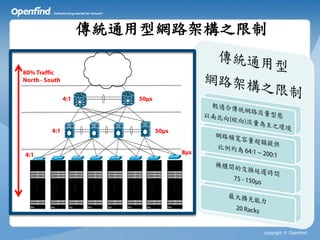

傳統通用型網路架構之限制

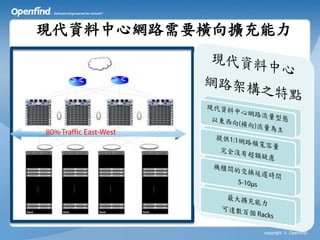

現代資料中心網路需要橫向擴充能力

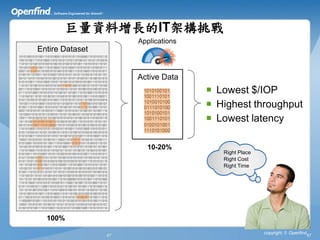

巨量資料增長的IT架構挑戰
Applications
Entire Dataset

Active Data
 Lowest $/IOP
 Highest throughput
 Lowest latency

10-20%
Right Place
Right Cost
Right Time

100%
47 47

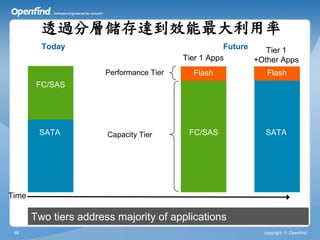

透過分層儲存達到效能最大利用率
Today Future Tier 1
Tier 1 Apps +Other Apps
Performance Tier Flash Flash
FC/SAS

SATA Capacity Tier FC/SAS SATA

Time

Two tiers address majority of applications

Virtual Storage Tier and VDI
• Boot time decreases 47%
• Storage workload decreases 50%
• Performance increases 71%

Read data block
from disk
Disk

Intelligent Cache

Users don’t take a hit during simultaneous boot or log on

49

分層儲存打破傳統用數量解決效能問題的迷思

Data Driven • Real Time • Self Managing
Intelligent
Caching
01010
10110
 透過新興技術大幅減少實
01011

Virtual Tier 體資料儲存量
01010 01010 01010 01010
10110
01011
10110
01011
10110
01011
01010
10110
10110
01011
01011
 Data-driven performance
Dedupe • Compression • Thin Provisioning
HDD
 Unified architecture
– SAN and NAS


虛無飄渺的雲計劃 / 雲組織
• 像雲一樣飄渺的計畫, “雲端”計畫大行其道
– 政府雲端計畫 G-Cloud
– 經濟部「雲端運算產業發展方案」
– 內政部消防署「防救災雲端計畫」
– 經濟部中小企業處「 100年度雲端運算推廣服務計畫」
– .....
• 像雲一樣飄渺的組織
– 行政院「雲端運算產業發展指導小組」
– 工研院「雲端運算產業推動辦公室」
– 台灣雲端運算產業聯盟
– 台灣雲端運算產業協會
– 台灣雲端運算公司 (Taiwan Cloud Computing Company；TCCC) = 工研院+中華電
信+資策會+趨勢科技
– …..
• 雲端運算 = 共構機房? 機房數量大幅減少 = 雲端機房?
• 掛上”雲端”二字的計劃就有預算 (掛羊頭賣狗肉?)


準備好邁向你的雲端了嗎?
• 戰略目標:讓IT服務能夠增長業務齊頭並進。

• 資訊流程再造:簡化並自動化流程以獲得更好的業務
敏捷性。

• 雲IT架構:為新的IT基礎設施設計和佈署從虛擬化到
雲端運算的技術基礎架構。

• IT人員職能再造:設立具體遠景並幫助IT人員掌握必
要的技能以確保能在企業範圍內部署雲端運算，同
時也為企業流程之間的協作建立起框架和策略。


IT人員的職能再造大挑戰
不要僅僅專注侷限的IT技能

如何掌握IT產業不退流行的技術

考一堆IT證照技多不壓身!?

訂定短中期的IT具體職能規劃

充分了解IT產業結構的未來展望

打造個人專屬的雲端技能

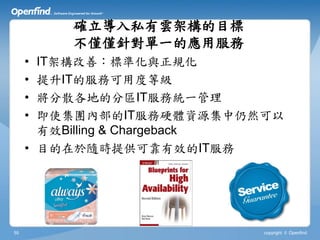

確立導入私有雲架構的目標
不僅僅針對單一的應用服務
• IT架構改善：標準化與正規化
• 提升IT的服務可用度等級
• 將分散各地的分區IT服務統一管理
• 即使集團內部的IT服務硬體資源集中仍然可以
有效Billing & Chargeback
• 目的在於隨時提供可靠有效的IT服務


私有雲端架構建置專家
知能系統整合知能系統整合

用更少的成本
取得理想的雲端


企業郵件系統的私有雲架構教戰守則
