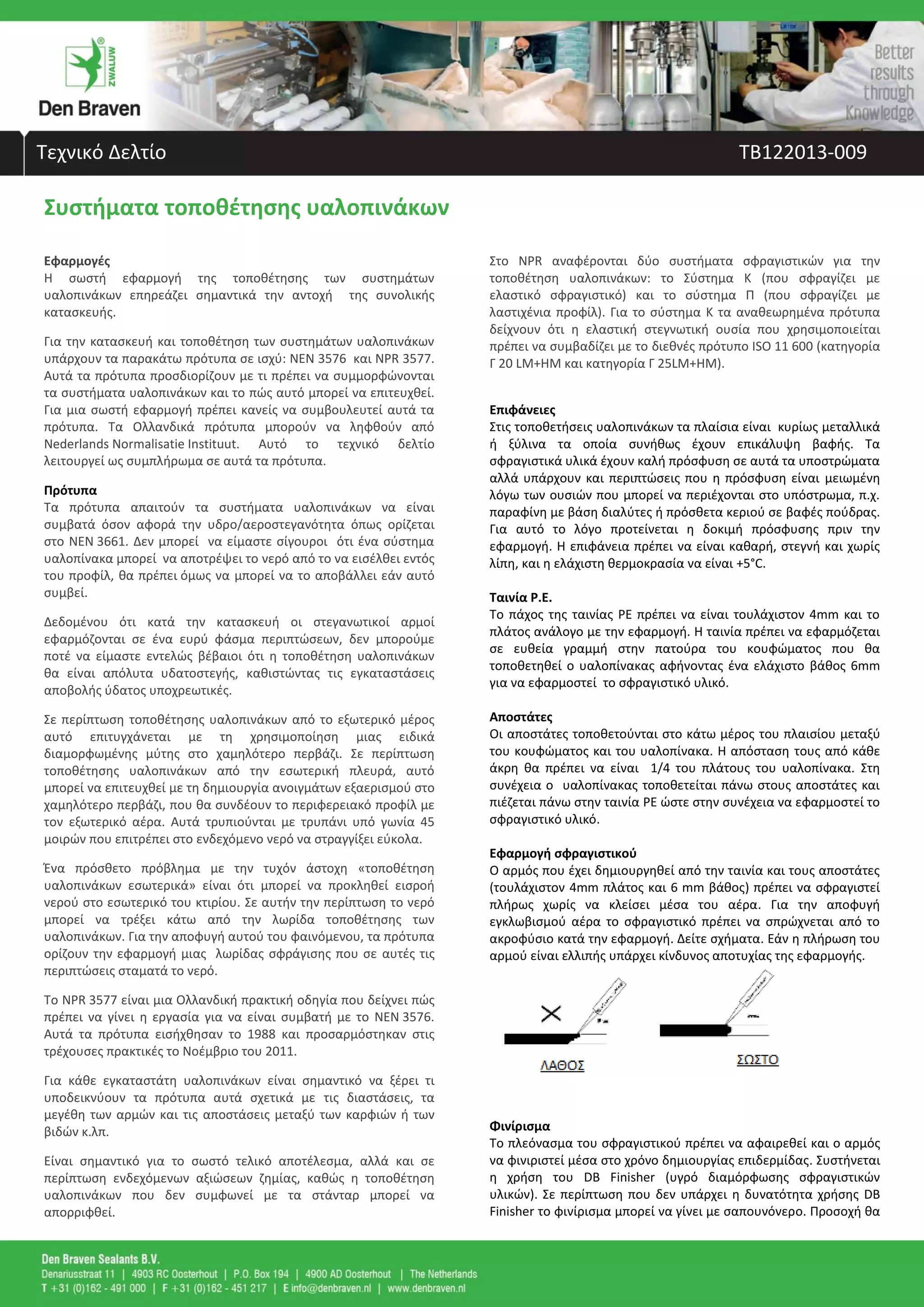

Τεχνικό Δελτίο TB122013-009
Συστήματα τοποθέτησης υαλοπινάκων
Εφαρμογές Η σωστή εφαρμογή της τοποθέτησης των συστημάτων υαλοπινάκων επηρεάζει σημαντικά την αντοχή της συνολικής κατασκευής. Για την κατασκευή και τοποθέτηση των συστημάτων υαλοπινάκων υπάρχουν τα παρακάτω πρότυπα σε ισχύ: NEN 3576 και NPR 3577. Αυτά τα πρότυπα προσδιορίζουν με τι πρέπει να συμμορφώνονται τα συστήματα υαλοπινάκων και το πώς αυτό μπορεί να επιτευχθεί. Για μια σωστή εφαρμογή πρέπει κανείς να συμβουλευτεί αυτά τα πρότυπα. Τα Oλλανδικά πρότυπα μπορούν να ληφθούν από Nederlands Normalisatie Instituut. Αυτό το τεχνικό δελτίο λειτουργεί ως συμπλήρωμα σε αυτά τα πρότυπα. Πρότυπα Τα πρότυπα απαιτούν τα συστήματα υαλοπινάκων να είναι συμβατά όσον αφορά την υδρo/αεροστεγανότητα όπως ορίζεται στο NEN 3661. Δεν μπορεί να είμαστε σίγουροι ότι ένα σύστημα υαλοπίνακα μπορεί να αποτρέψει το νερό από το να εισέλθει εντός του προφίλ, θα πρέπει όμως να μπορεί να το αποβάλλει εάν αυτό συμβεί. Δεδομένου ότι κατά την κατασκευή οι στεγανωτικοί αρμοί εφαρμόζονται σε ένα ευρύ φάσμα περιπτώσεων, δεν μπορούμε ποτέ να είμαστε εντελώς βέβαιοι ότι η τοποθέτηση υαλοπινάκων θα είναι απόλυτα υδατοστεγής, καθιστώντας τις εγκαταστάσεις αποβολής ύδατος υποχρεωτικές. Σε περίπτωση τοποθέτησης υαλοπινάκων από το εξωτερικό μέρος αυτό επιτυγχάνεται με τη χρησιμοποίηση μιας ειδικά διαμορφωμένης μύτης στο χαμηλότερο περβάζι. Σε περίπτωση τοποθέτησης υαλοπινάκων από την εσωτερική πλευρά, αυτό μπορεί να επιτευχθεί με τη δημιουργία ανοιγμάτων εξαερισμού στο χαμηλότερο περβάζι, που θα συνδέουν το περιφερειακό προφίλ με τον εξωτερικό αέρα. Αυτά τρυπιούνται με τρυπάνι υπό γωνία 45 μοιρών που επιτρέπει στο ενδεχόμενο νερό να στραγγίξει εύκολα. Ένα πρόσθετο πρόβλημα με την τυχόν άστοχη «τοποθέτηση υαλοπινάκων εσωτερικά» είναι ότι μπορεί να προκληθεί εισροή νερού στο εσωτερικό του κτιρίου. Σε αυτήν την περίπτωση το νερό μπορεί να τρέξει κάτω από την λωρίδα τοποθέτησης των υαλοπινάκων. Για την αποφυγή αυτού του φαινόμενου, τα πρότυπα ορίζουν την εφαρμογή μιας λωρίδας σφράγισης που σε αυτές τις περιπτώσεις σταματά το νερό. Το NPR 3577 είναι μια Ολλανδική πρακτική οδηγία που δείχνει πώς πρέπει να γίνει η εργασία για να είναι συμβατή με το NEN 3576. Αυτά τα πρότυπα εισήχθησαν το 1988 και προσαρμόστηκαν στις τρέχουσες πρακτικές το Νοέμβριο του 2011. Για κάθε εγκαταστάτη υαλοπινάκων είναι σημαντικό να ξέρει τι υποδεικνύουν τα πρότυπα αυτά σχετικά με τις διαστάσεις, τα μεγέθη των αρμών και τις αποστάσεις μεταξύ των καρφιών ή των βιδών κ.λπ. Είναι σημαντικό για το σωστό τελικό αποτέλεσμα, αλλά και σε περίπτωση ενδεχόμενων αξιώσεων ζημίας, καθώς η τοποθέτηση υαλοπινάκων που δεν συμφωνεί με τα στάνταρ μπορεί να απορριφθεί. Στο NPR αναφέρονται δύο συστήματα σφραγιστικών για την τοποθέτηση υαλοπινάκων: το Σύστημα Κ (που σφραγίζει με ελαστικό σφραγιστικό) και το σύστημα Π (που σφραγίζει με λαστιχένια προφίλ). Για το σύστημα Κ τα αναθεωρημένα πρότυπα δείχνουν ότι η ελαστική στεγνωτική ουσία που χρησιμοποιείται πρέπει να συμβαδίζει με το διεθνές πρότυπο ISO 11 600 (κατηγορία Γ 20 LM+HM και κατηγορία Γ 25LM+HM).
Επιφάνειες
Στις τοποθετήσεις υαλοπινάκων τα πλαίσια είναι κυρίως μεταλλικά ή ξύλινα τα οποία συνήθως έχουν επικάλυψη βαφής. Τα σφραγιστικά υλικά έχουν καλή πρόσφυση σε αυτά τα υποστρώματα αλλά υπάρχουν και περιπτώσεις που η πρόσφυση είναι μειωμένη λόγω των ουσιών που μπορεί να περιέχονται στο υπόστρωμα, π.χ. παραφίνη με βάση διαλύτες ή πρόσθετα κεριού σε βαφές πούδρας. Για αυτό το λόγο προτείνεται η δοκιμή πρόσφυσης πριν την εφαρμογή. Η επιφάνεια πρέπει να είναι καθαρή, στεγνή και χωρίς λίπη, και η ελάχιστη θερμοκρασία να είναι +5°C.
Ταινία P.E.
Το πάχος της ταινίας PE πρέπει να είναι τουλάχιστον 4mm και το πλάτος ανάλογο με την εφαρμογή. Η ταινία πρέπει να εφαρμόζεται σε ευθεία γραμμή στην πατούρα του κουφώματος που θα τοποθετηθεί ο υαλοπίνακας αφήνοντας ένα ελάχιστο βάθος 6mm για να εφαρμοστεί το σφραγιστικό υλικό.
Αποστάτες
Οι αποστάτες τοποθετούνται στο κάτω μέρος του πλαισίου μεταξύ του κουφώματος και του υαλοπίνακα. Η απόσταση τους από κάθε άκρη θα πρέπει να είναι 1/4 του πλάτους του υαλοπίνακα. Στη συνέχεια ο υαλοπίνακας τοποθετείται πάνω στους αποστάτες και πιέζεται πάνω στην ταινία PE ώστε στην συνέχεια να εφαρμοστεί το σφραγιστικό υλικό.
Εφαρμογή σφραγιστικού
Ο αρμός που έχει δημιουργηθεί από την ταινία και τους αποστάτες (τουλάχιστον 4mm πλάτος και 6 mm βάθος) πρέπει να σφραγιστεί πλήρως χωρίς να κλείσει μέσα του αέρα. Για την αποφυγή εγκλωβισμού αέρα το σφραγιστικό πρέπει να σπρώχνεται από το ακροφύσιο κατά την εφαρμογή. Δείτε σχήματα. Εάν η πλήρωση του αρμού είναι ελλιπής υπάρχει κίνδυνος αποτυχίας της εφαρμογής.
Φινίρισμα
Το πλεόνασμα του σφραγιστικού πρέπει να αφαιρεθεί και ο αρμός να φινιριστεί μέσα στο χρόνο δημιουργίας επιδερμίδας. Συστήνεται η χρήση του DB Finisher (υγρό διαμόρφωσης σφραγιστικών υλικών). Σε περίπτωση που δεν υπάρχει η δυνατότητα χρήσης DB Finisher το φινίρισμα μπορεί να γίνει με σαπουνόνερο. Προσοχή θα

2. Technical product data sheet template

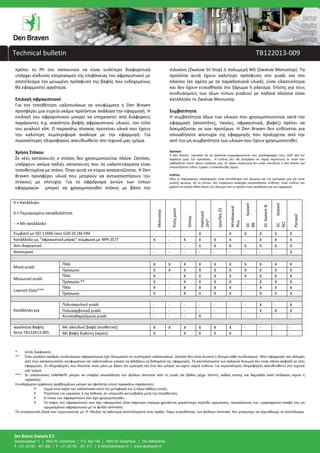

Technical bulletin TB122013-009
πρέπει το Ph του σαπουνιού να είναι ουδέτερο διαφορετικά υπάρχει κίνδυνος επηρεασμού της επιφάνειας του σφραγιστικού με αποτέλεσμα την μειωμένη πρόσφυση της βαφής που ενδεχομένως θα εφαρμοστεί αργότερα.
Επιλογή σφραγιστικού
Για την τοποθέτηση υαλοπινάκων σε κουφώματα η Den Braven προσφέρει μια ευρεία γκάμα προϊόντων ανάλογα την εφαρμογή. Η επιλογή του σφραγιστικού μπορεί να επηρεαστεί από διάφορους παράγοντες π.χ. ικανότητα βαφής σφραγιστικού υλικού, τον τύπο του γυαλιού κλπ. Ο παρακάτω πίνακας προτείνει υλικά που έχουν την καλύτερη συμπεριφορά ανάλογα με την εφαρμογή. Για περισσότερες πληροφορίες απευθυνθείτε στο τεχνικό μας τμήμα.
Χρήση Στόκου
Σε νέες κατασκευές ο στόκος δεν χρησιμοποιείται πλέον. Ωστόσο, υπάρχουν ακόμα παλιές κατασκευές που τα υαλοπετάσματα είναι τοποθετημένα με στόκο. Όταν αυτά τα κτίρια ανακαινίζονται. Η Den Braven προσφέρει υλικά που μπορούν να αντικαταστήσουν του στόκους με επιτυχία. Για το σφράγισμα αυτών των τύπων εφαρμογών μπορεί να χρησιμοποιηθεί στόκος με βάση την σιλικόνη (Zwaluw Sil Stop) ή πολυμερή MS (Zwaluw Monustop). Τα προϊόντα αυτά έχουν καλύτερη πρόσφυση στο γυαλί και στο πλαίσιο (σε σχέση με τα παραδοσιακά υλικά), είναι ελαστικότερα και δεν έχουν ευαισθησία στο ζάρωμα ή ράγισμα. Επίσης για τους συνδυασμούς των νέων τύπων γυαλιού με παλαιά πλαίσια είναι κατάλληλο το Zwaluw Monustop.
Συμβατότητα
Η συμβατότητα όλων των υλικών που χρησιμοποιούνται κατά την εφαρμογή (αποστάτες, ταινίες, σφραγιστικά, βαφές) πρέπει να δοκιμάζονται εκ των προτέρων. Η Den Braven δεν ευθύνεται για οποιαδήποτε αποτυχία της εφαρμογής που προέρχεται από την από την μη συμβατότητα των υλικών που έχουν χρησιμοποιηθεί.
Εγγύηση
Η Den Braven εγγυάται ότι τα προϊόντα συμμορφώνονται στις προδιαγραφές τους, καθ’ όλη την διάρκεια ζωής του προϊόντος. Η ευθύνη δεν θα ξεπεράσει σε καμία περίπτωση το ποσό που καθορίζεται στους όρους πώλησής μας. Σε καμία περίπτωση δεν είναι υπεύθυνη η Den Braven για οποιουδήποτε είδους τυχαίες ή επακόλουθες ζημιές.
Ευθύνη
Όλες οι παρεχόμενες πληροφορίες είναι αποτέλεσμα των δοκιμών και της εμπειρίας μας και είναι γενικής φύσεως. Ως εκ τούτου, δεν επιφέρουν ανάληψη οποιασδήποτε ευθύνης. Είναι ευθύνη του χρήστη να ελέγξει βάση δικών του δοκιμών εάν το προϊόν είναι κατάλληλο για την εφαρμογή.
* Εκτός διαφανούς
** Ένας μεγάλος αριθμός συνδυασμών σφραγιστικών έχει δοκιμαστεί σε συστήματα υαλοπινάκων. Ωστόσο δεν είναι δυνατή η δοκιμή κάθε συνδυασμού. Νέες εφαρμογές και αλλαγές από τους κατασκευαστές κουφωμάτων και υαλοπινάκων μπορεί να αλλάξουν τα δεδομένα της εφαρμογής. Τα αποτελέσματα των παλαιών δοκιμών δεν είναι πάντα ασφαλή σε νέες εφαρμογές. Οι πληροφορίες που δίνονται είναι μόνο με βάση την εμπειρία και έτσι δεν μπορεί να ισχύει καμία ευθύνη. Για περισσότερες πληροφορίες απευθυνθείτε στο τεχνικό μας τμήμα.
*** Σε υαλοπίνακες LAMINATE μπορεί να υπάρξει αποκόλληση του φύλλου laminate από το γυαλί (σε βάθος μέχρι 10mm), καθώς επίσης και θαμπάδα (από επίδραση νερού ή υγρασίας).
Η ενδεχόμενη εμφάνιση προβλημάτων μπορεί να οφείλεται στους παρακάτω παράγοντες:
Ζημιά στην ακμή του υαλοπίνακα κατά την μεταφορά του ή λόγω λάθους κοπής.
Ποσότητα της υγρασίας ή της έκθεσης σε υπεριώδη ακτινοβολία μετά την τοποθέτηση.
Ο τύπος του σφραγιστικού που έχει χρησιμοποιηθεί.
Το πάχος του σφραγιστικού που έχει εφαρμοστεί (ένα παχύτερο στρώμα χρειάζεται μεγαλύτερη περίοδο ωρίμανσης, προκαλώντας την μακροχρόνια επαφή του μη ωριμασμένου σφραγιστικού με το φύλλο laminate).
Τα στεγανωτικά υλικά που σημειώνονται με 'X' έδειξαν τα καλύτερα αποτελέσματα στην πράξη. Λόγω ευαισθησίας των φύλλων laminate, δεν μπορούμε να εγγυηθούμε το αποτέλεσμα.
X = Κατάλληλο
0 = Περιορισμένη καταλληλότητα
- = Μη κατάλληλο
Monustop
Putty paint
Silstop
Hybriseal 2PS*
Spurflex 25
Windowseal Plus
Sil. Sealant BB
Sil. Sealant N
Sil. Sealant NO
Pyropol
Συμβατό με ISO 11600 class G20-25 LM-HM
-
-
-
X
-
X
X
X
X
X
Κατάλληλο ως “σφραγιστικό ράγας” σύμφωνα με NPR 3577
X
-
X
X
X
X
-
X
X
X
Αντι-διαρηκτικό
-
-
-
X
X
X
X
X
X
X
Αντιπυρικό
-
-
-
-
-
-
-
-
-
X
Μονό γυαλί
Πλάι
X
X
X
X
X
X
X
X
X
X
Πρόσωπο
X
X
X
X
X
X
X
X
X
X
Μονωτικό γυαλί
Πλάι
X
-
X
X
X
X
X
X
X
X
Πρόσωπο **
X
-
X
X
X
X
-
X
X
X
Layered Glass***
Πλάι
X
-
X
X
X
X
-
X
X
X
Πρόσωπο
X
-
X
X
X
X
-
X
X
X
Κατάλληλο για
Πολυακρυλικό γυαλί
-
-
-
-
-
-
-
X
-
X
Πολυκαρβονικό γυαλί
-
-
-
-
-
-
-
X
X
X
Αυτοκαθαριζόμενο γυαλί
-
-
-
X
-
-
-
-
-
-
Ικανότητα Βαφής
δείτε TB122013-005
Με αλκυδική βαφή (συνθετική)
X
X
X
X
X
X
-
-
-
-
Με βαφή διαλύτη (νερού)
X
-
X
X
X
X
-
-
-
-
