1. XML-Schema
Eidon School

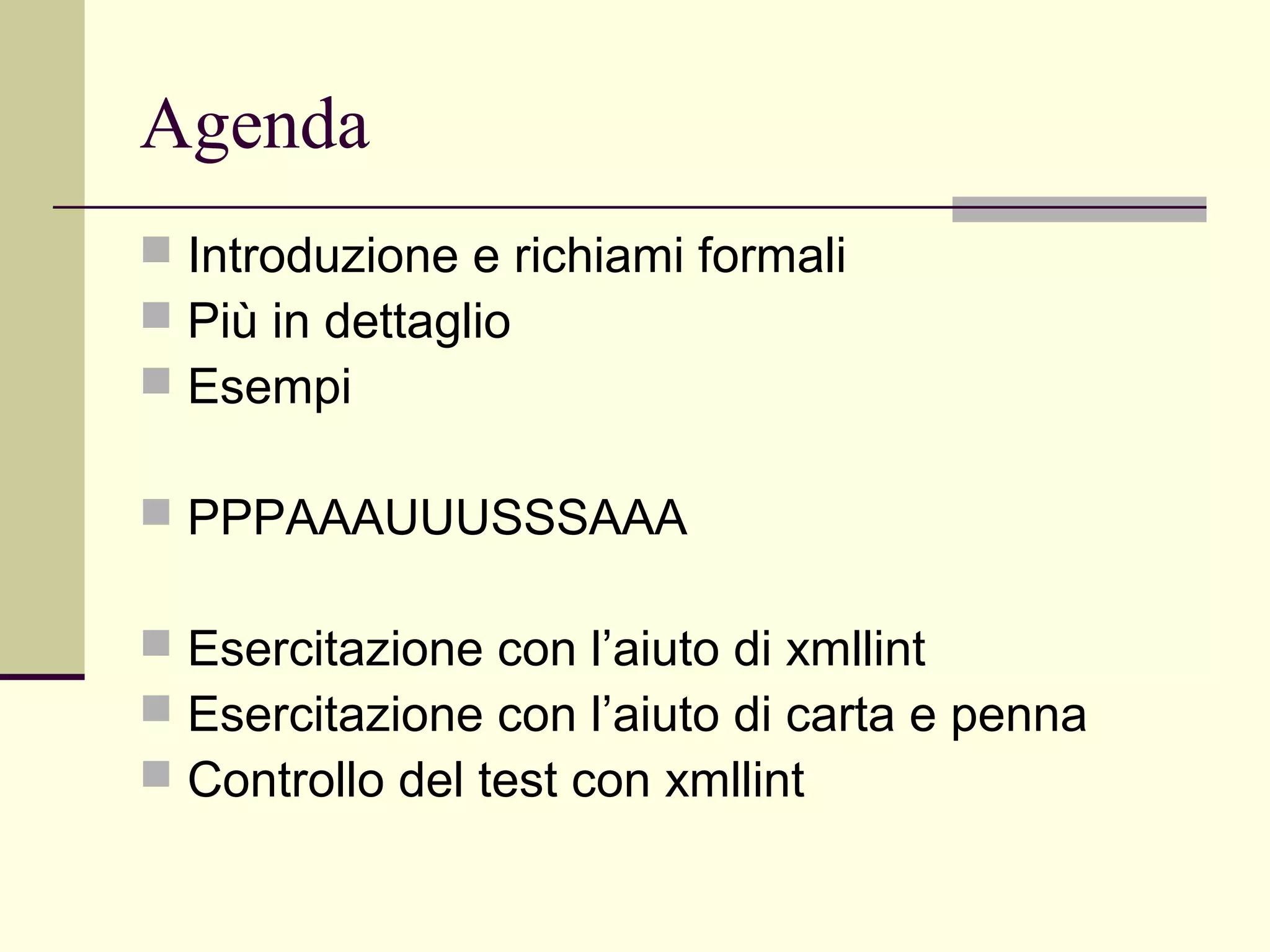

2. Agenda
 Introduzione e richiami formali
 Più in dettaglio
 Esempi
 PAUSA
 Esercitazione con l’aiuto di xmllint
 Esercitazione con l’aiuto di carta e penna
 Controllo del'esercitazione con xmllint

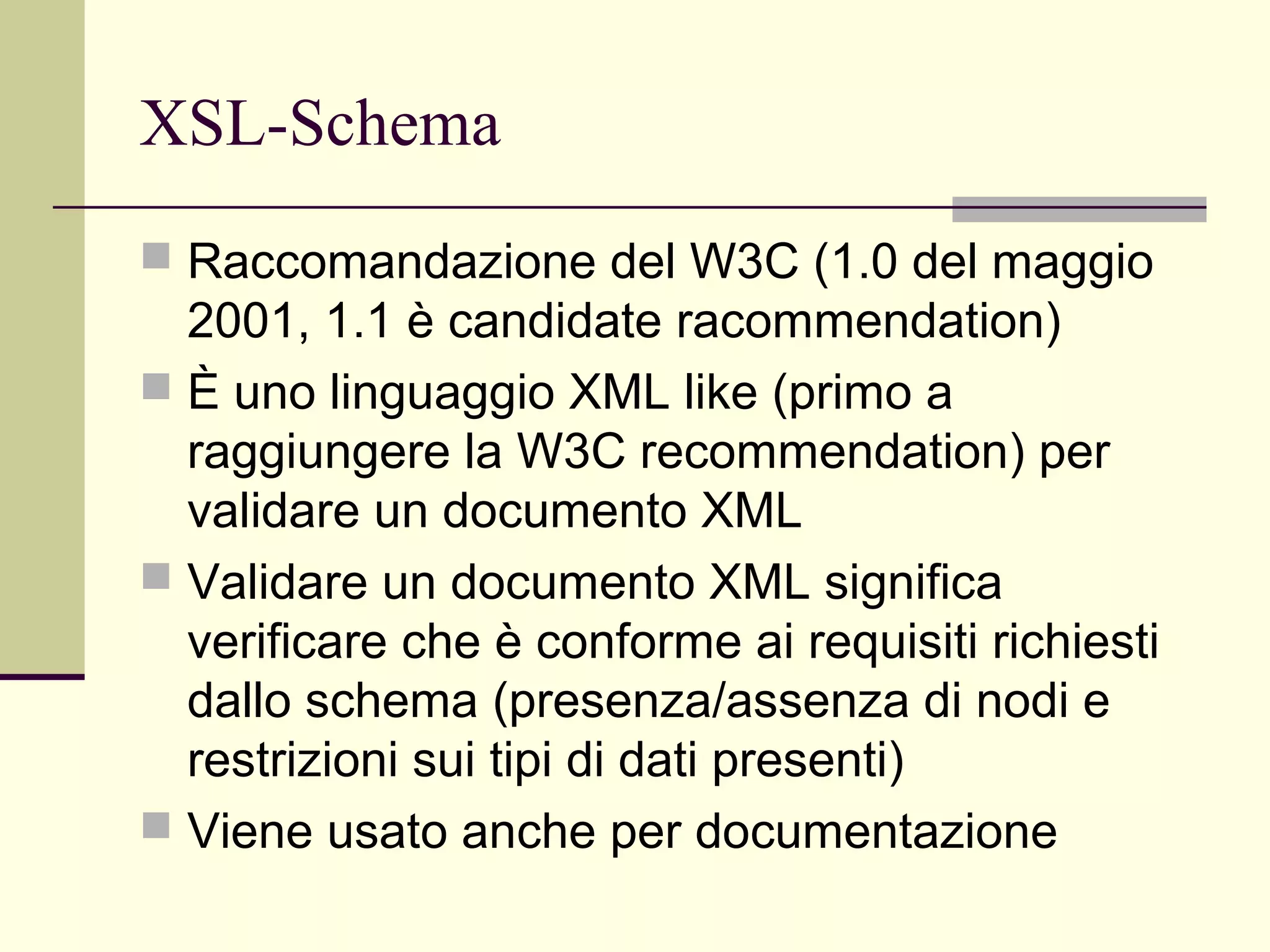

3. XSL-Schema
 Raccomandazione del W3C (1.0 del maggio
2001, 1.1 è candidate racommendation)
 È uno linguaggio XML like (primo a
raggiungere la W3C recommendation) per
validare un documento XML
 Validare un documento XML significa
verificare che è conforme ai requisiti richiesti
dallo schema (presenza/assenza di nodi e
restrizioni sui tipi di dati presenti)
 Viene usato anche per documentazione

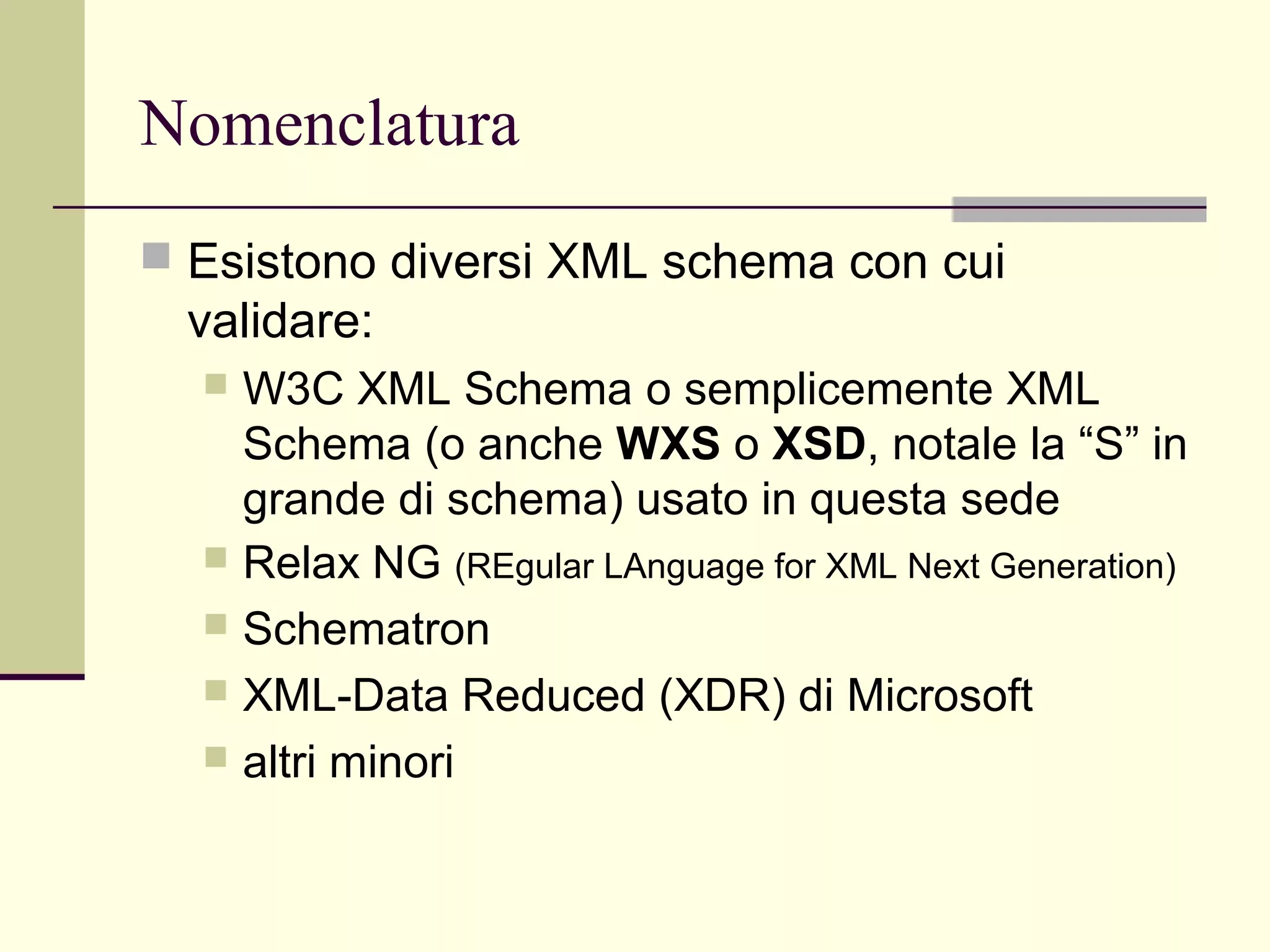

4. Nomenclatura
 Esistono diversi XML schema con cui
validare:
 W3C XML Schema o semplicemente XML
Schema (o anche WXS o XSD, notale la “S” in
grande di schema) usato in questa sede
 Relax NG (REgular LAnguage for XML Next Generation)
 Schematron
 XML-Data Reduced (XDR) di Microsoft
 altri minori

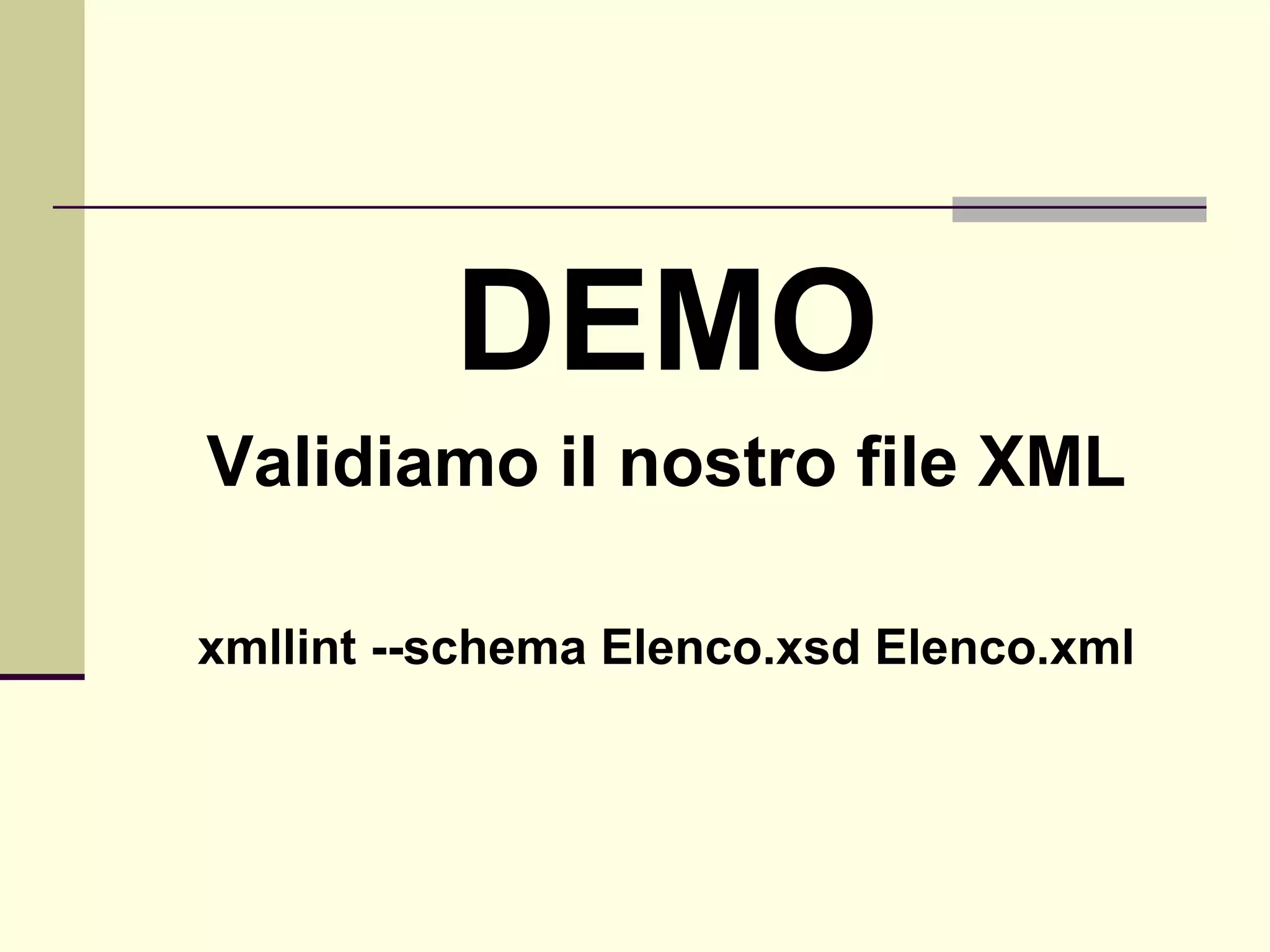

5. DEMO
Validiamo il nostro file XML
xmllint --schema Elenco.xsd Elenco.xml

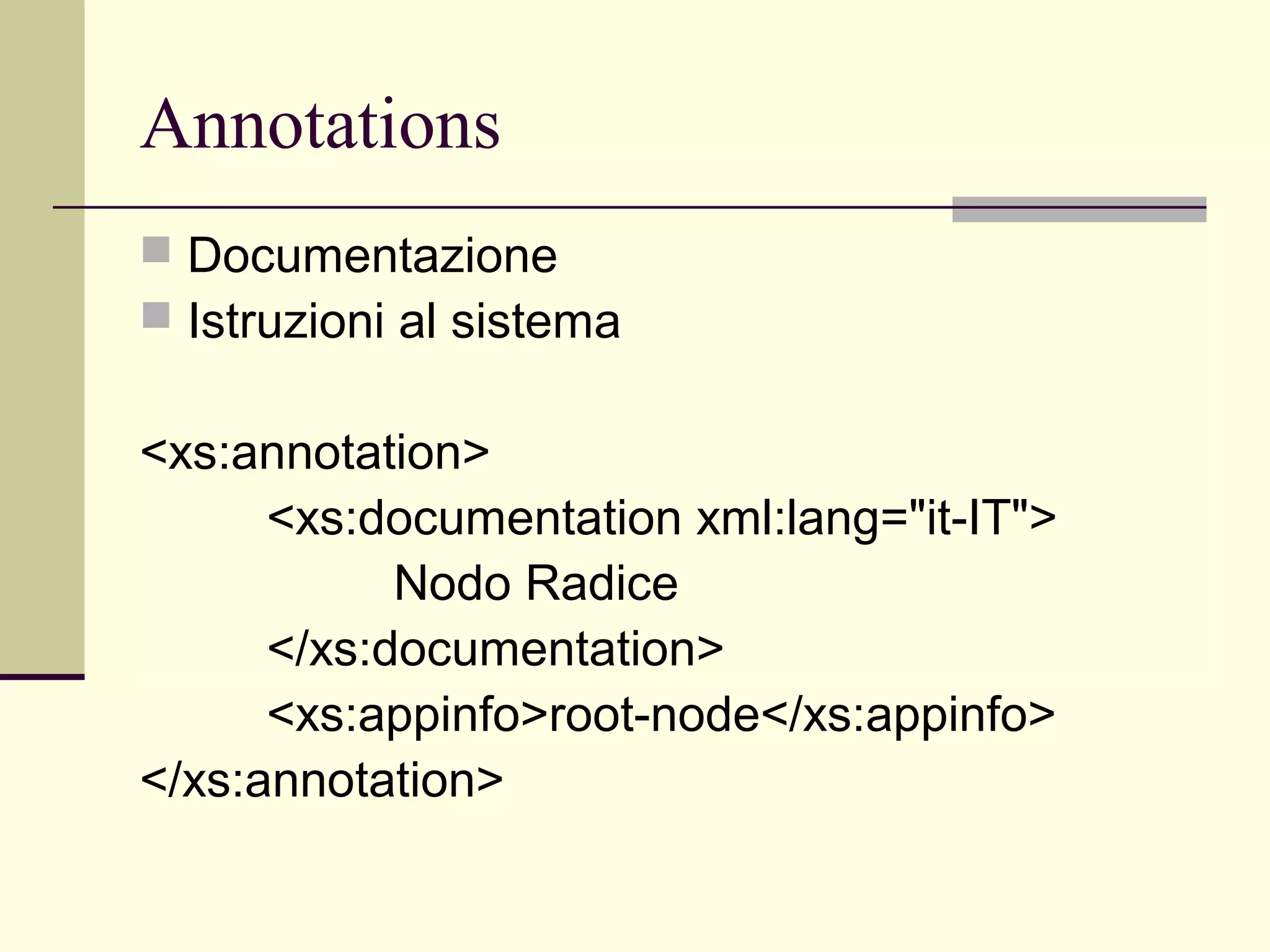

6. Annotations
 Documentazione
 Istruzioni al sistema
<xs:annotation>
<xs:documentation xml:lang="it-IT">
Nodo Radice
</xs:documentation>
<xs:appinfo>root-node</xs:appinfo>
</xs:annotation>

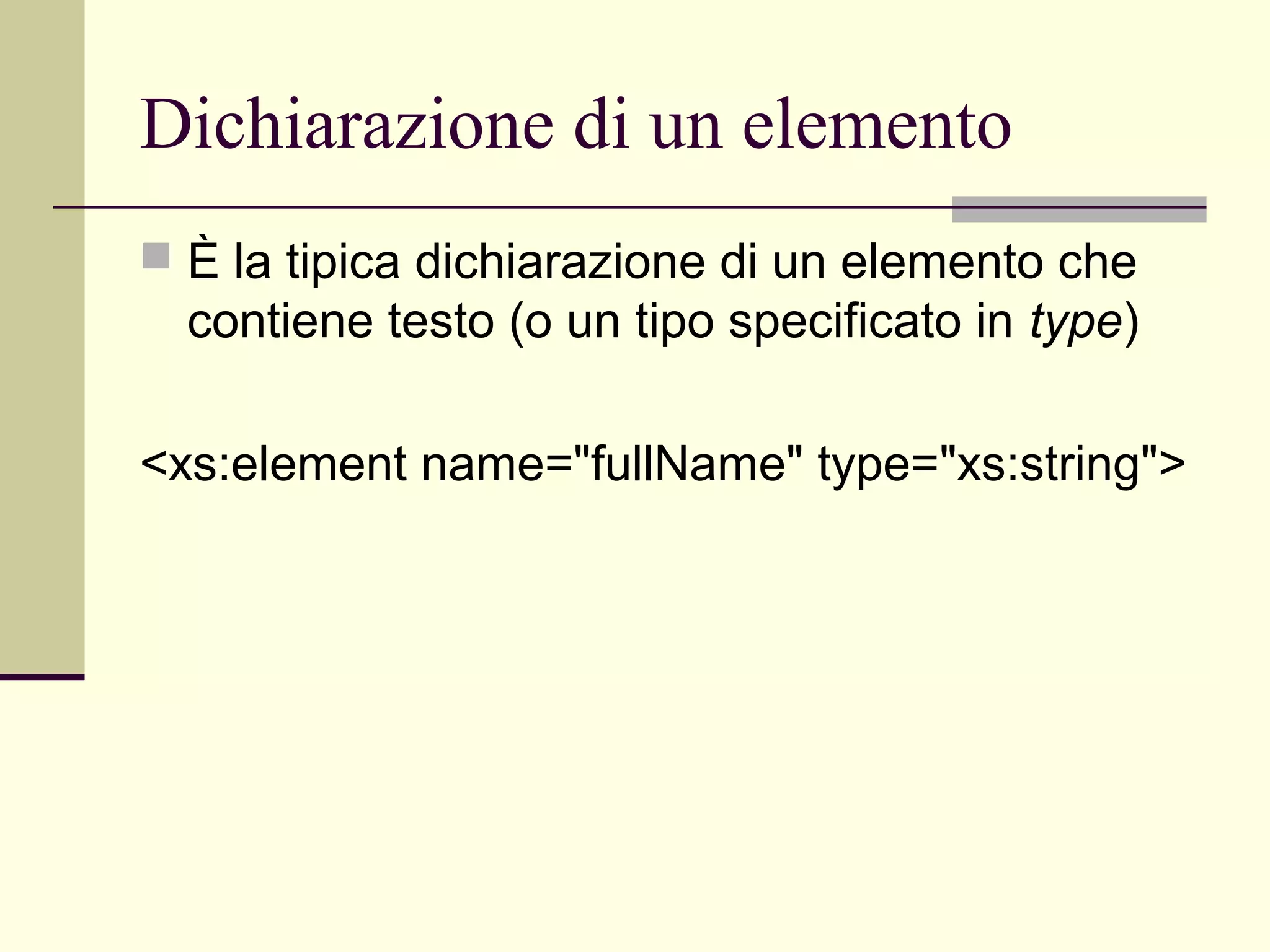

7. Dichiarazione di un elemento
 È la tipica dichiarazione di un elemento che
contiene testo (o un tipo specificato in type)
<xs:element name="fullName" type="xs:string">

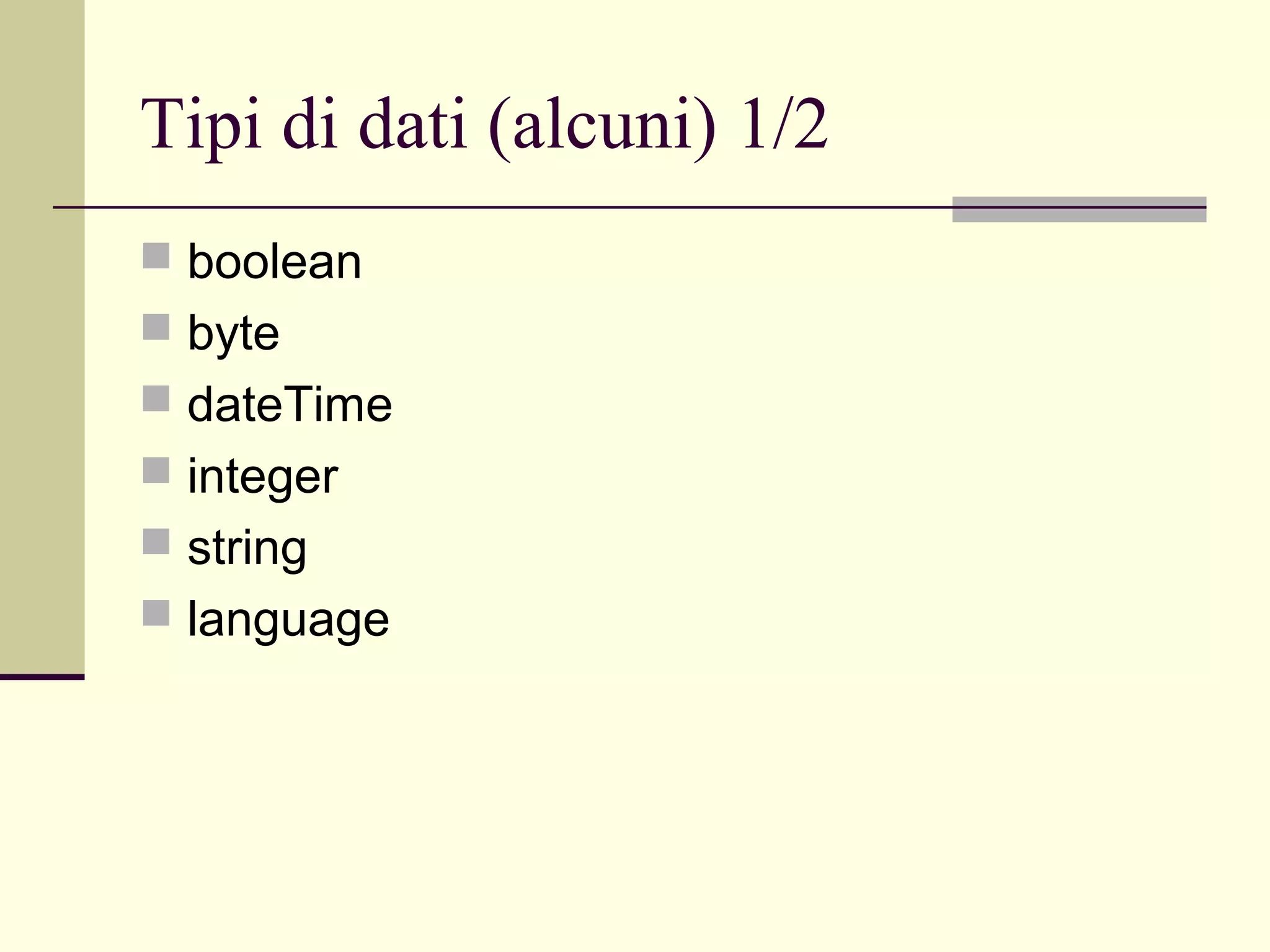

8. Tipi di dati (alcuni) 1/2
 boolean
 byte
 dateTime
 integer
 string
 language

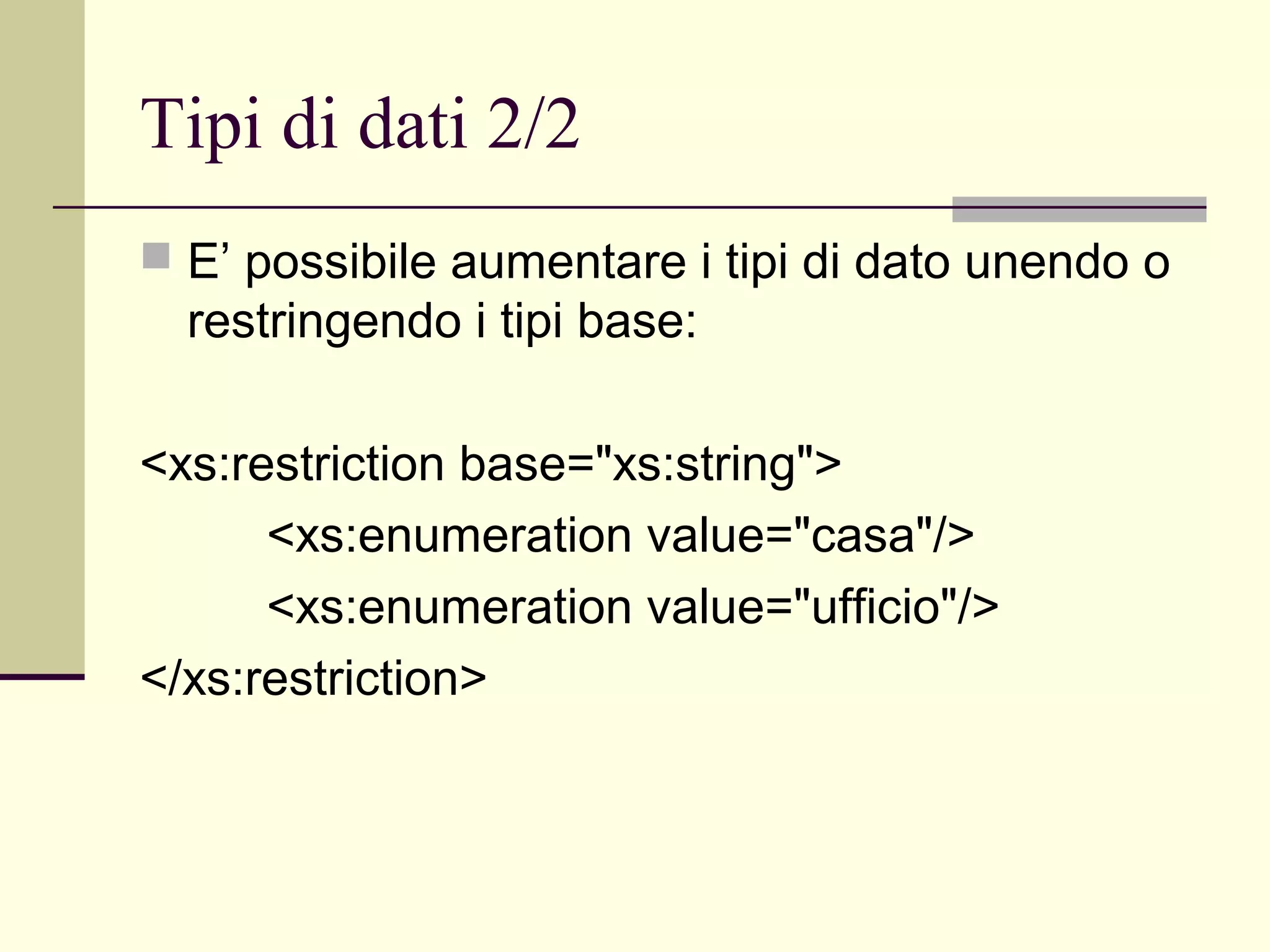

9. Tipi di dati 2/2
 E’ possibile aumentare i tipi di dato unendo o
restringendo i tipi base:
<xs:restriction base="xs:string">
<xs:enumeration value="casa"/>
<xs:enumeration value="ufficio"/>
</xs:restriction>

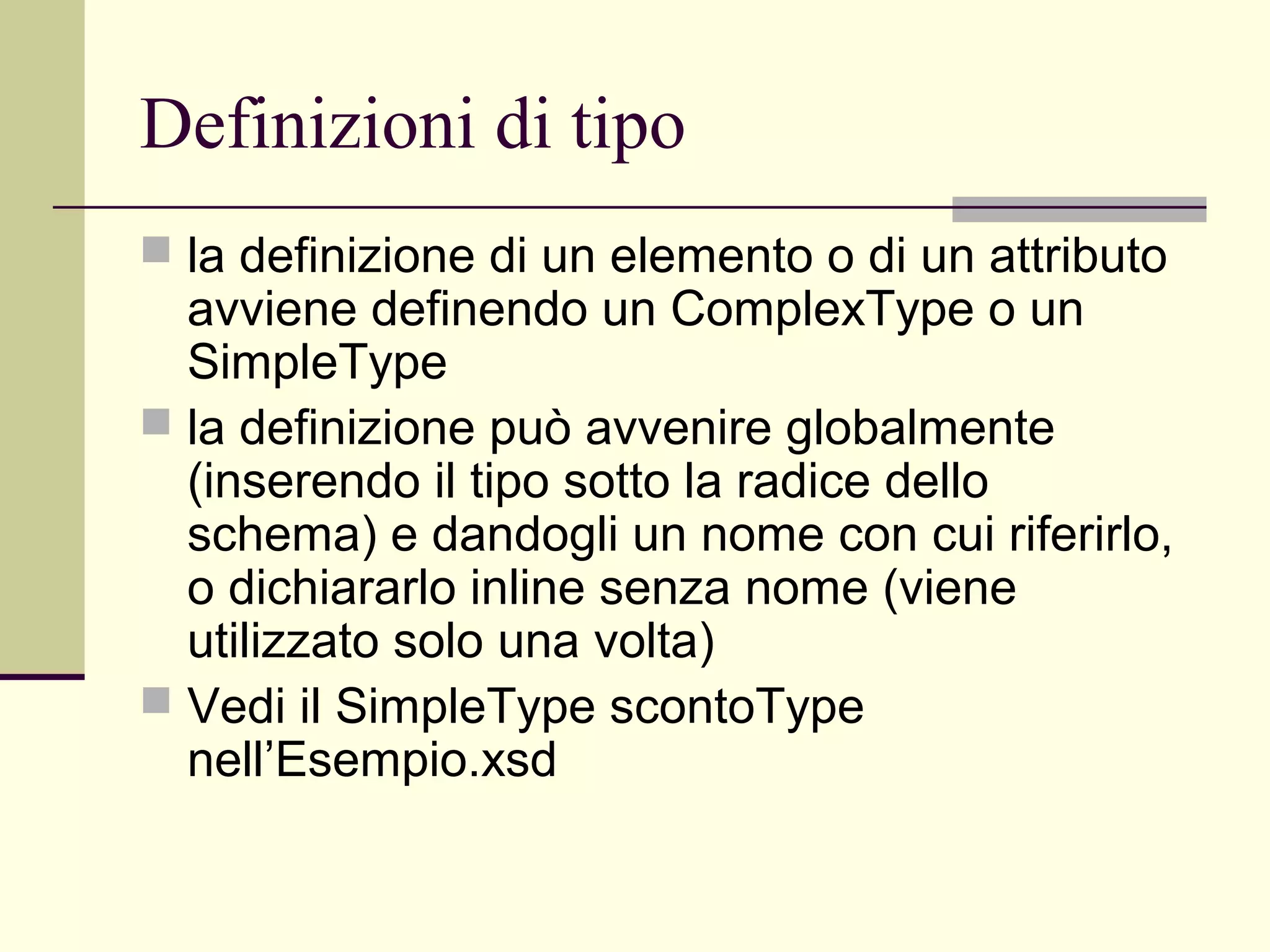

10. Definizioni di tipo
 la definizione di un elemento o di un attributo
avviene definendo un ComplexType o un
SimpleType
 la definizione può avvenire globalmente
(inserendo il tipo sotto la radice dello
schema) e dandogli un nome con cui riferirlo,
o dichiararlo inline senza nome (viene
utilizzato solo una volta)
 Vedi il SimpleType scontoType
nell’Esempio.xsd

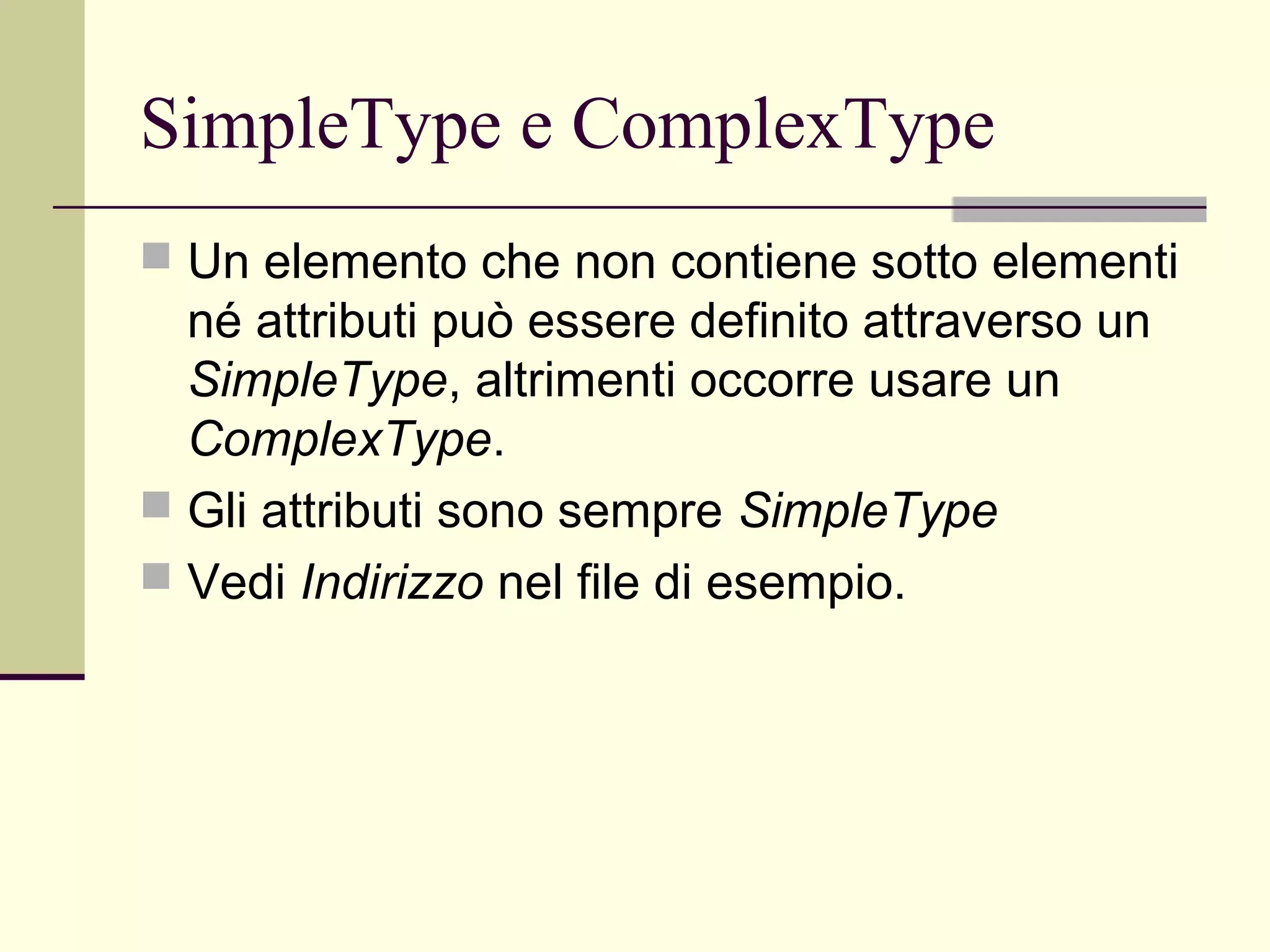

11. SimpleType e ComplexType
 Un elemento che non contiene sotto elementi
né attributi può essere definito attraverso un
SimpleType, altrimenti occorre usare un
ComplexType.
 Gli attributi sono sempre SimpleType
 Vedi Indirizzo nel file di esempio.

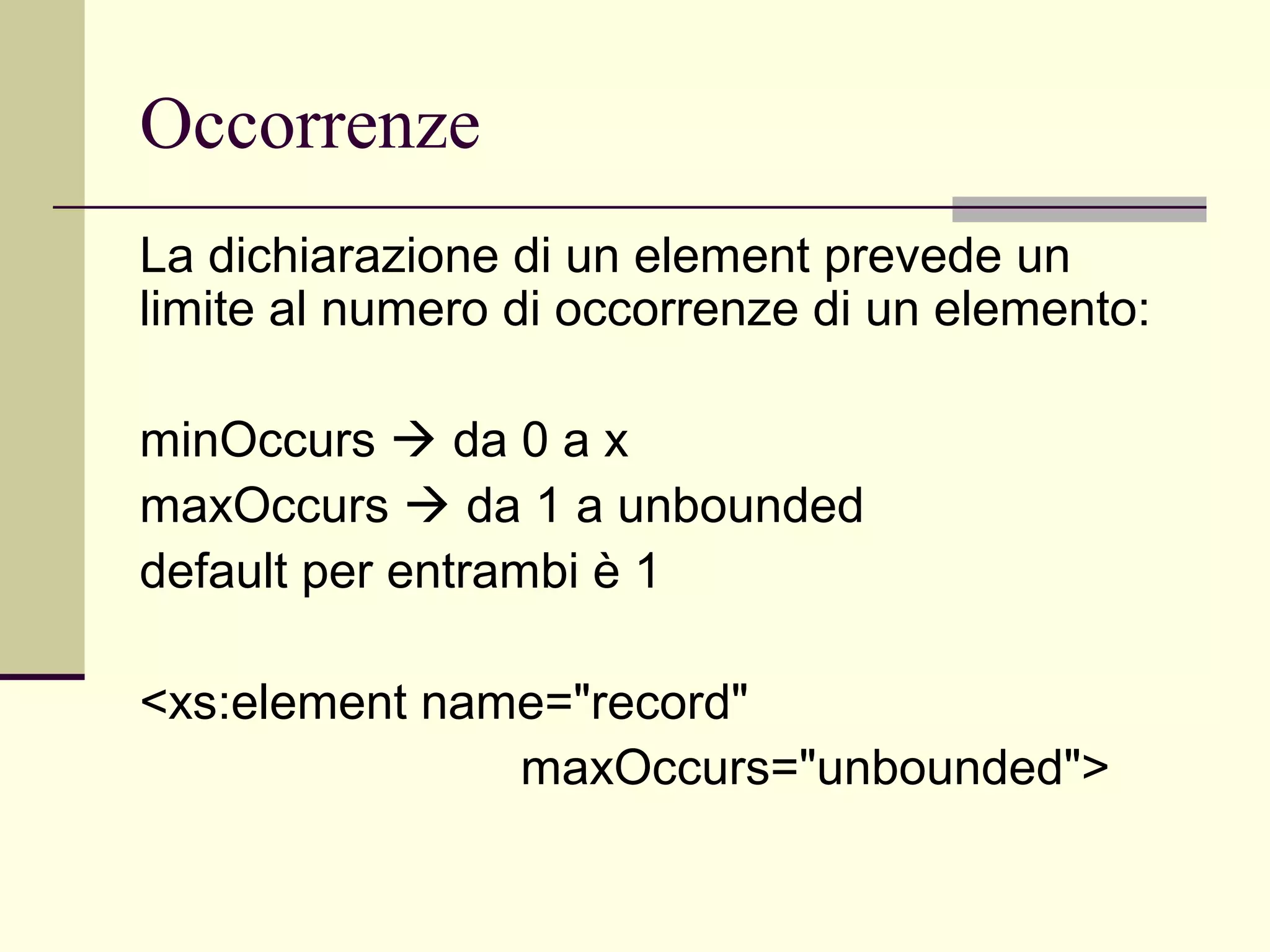

12. Occorrenze
La dichiarazione di un element prevede un
limite al numero di occorrenze di un elemento:
minOccurs  da 0 a x
maxOccurs  da 1 a unbounded
default per entrambi è 1
<xs:element name="record"
maxOccurs="unbounded">

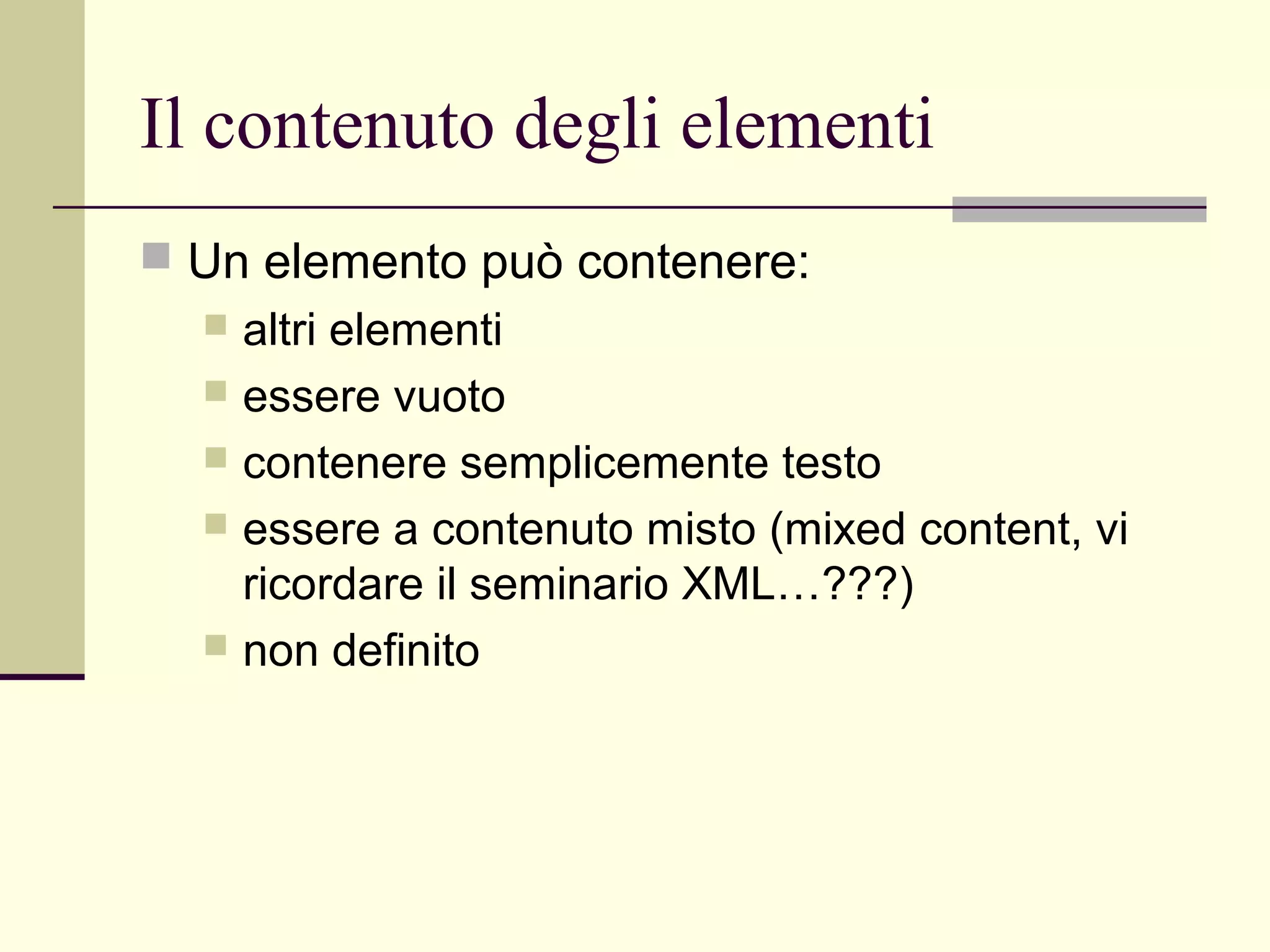

13. Il contenuto degli elementi
 Un elemento può contenere:
 altri elementi
 essere vuoto
 contenere semplicemente testo
 essere a contenuto misto (mixed content, vi
ricordare il seminario XML…???)
 non definito

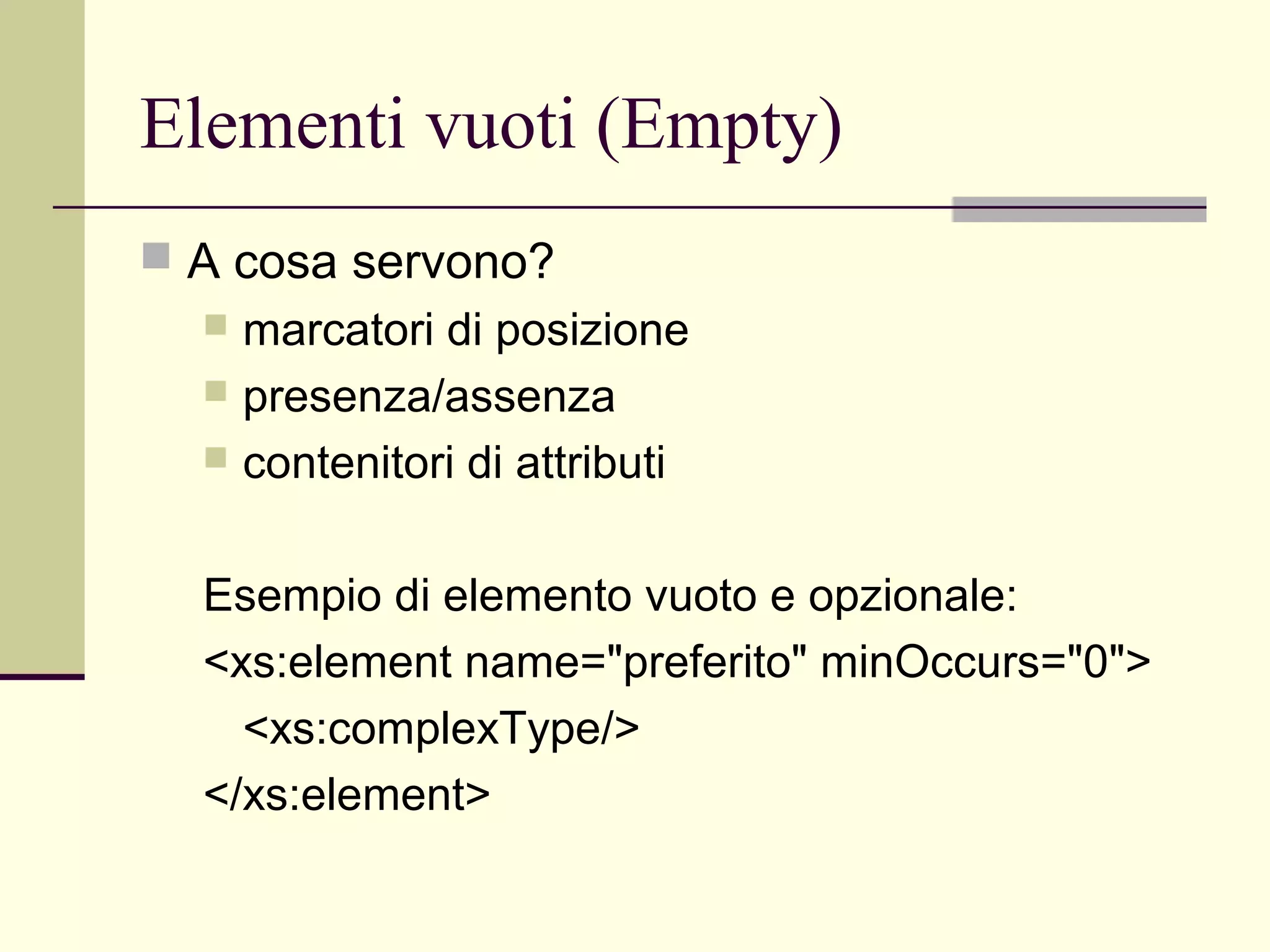

14. Elementi vuoti (Empty)
 A cosa servono?
 marcatori di posizione
 presenza/assenza
 contenitori di attributi
Esempio di elemento vuoto e opzionale:
<xs:element name="preferito" minOccurs="0">
<xs:complexType/>
</xs:element>

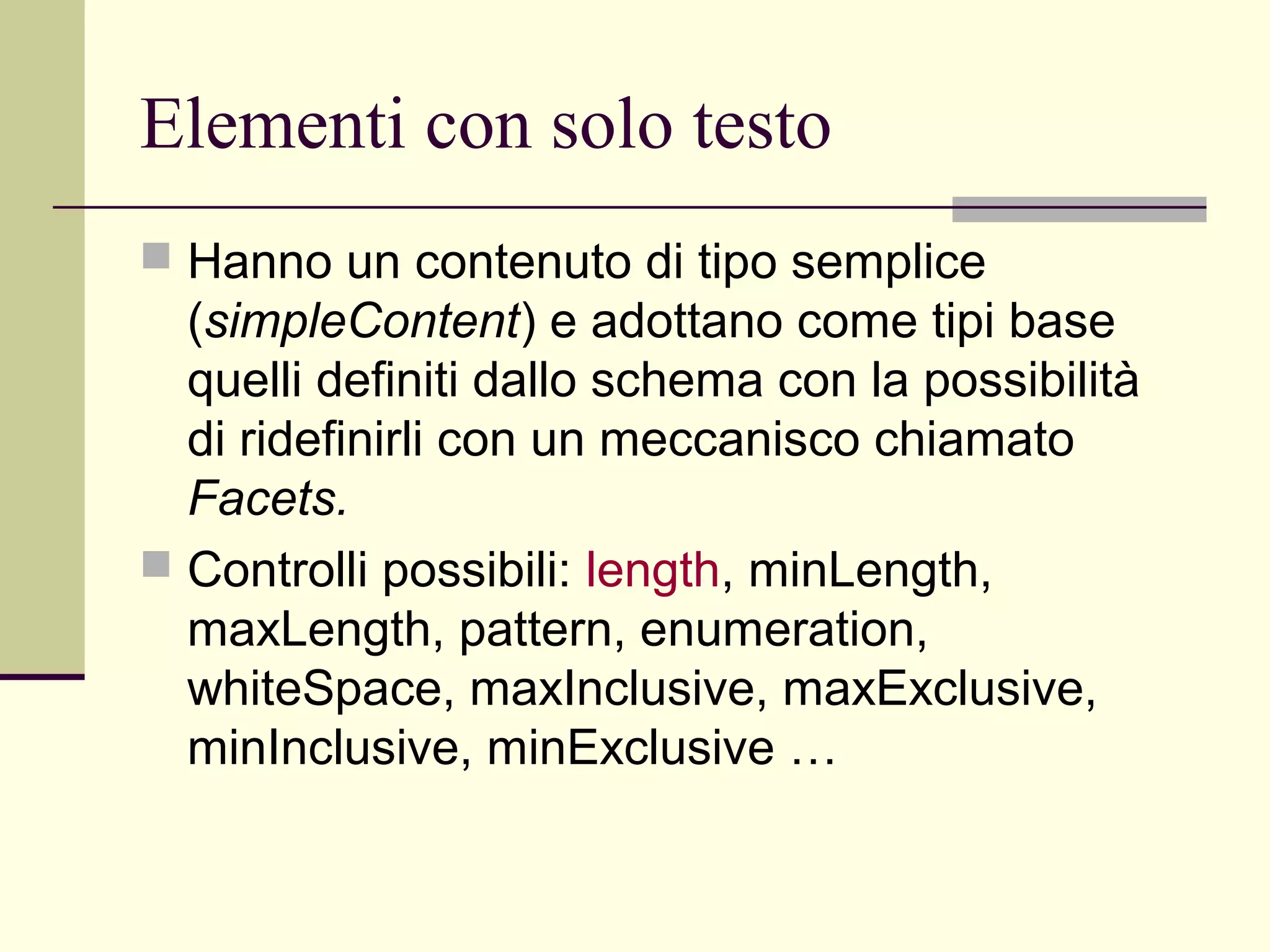

15. Elementi con solo testo
 Hanno un contenuto di tipo semplice
(simpleContent) e adottano come tipi base
quelli definiti dallo schema con la possibilità
di ridefinirli con un meccanisco chiamato
Facets.
 Controlli possibili: length, minLength,
maxLength, pattern, enumeration,
whiteSpace, maxInclusive, maxExclusive,
minInclusive, minExclusive …

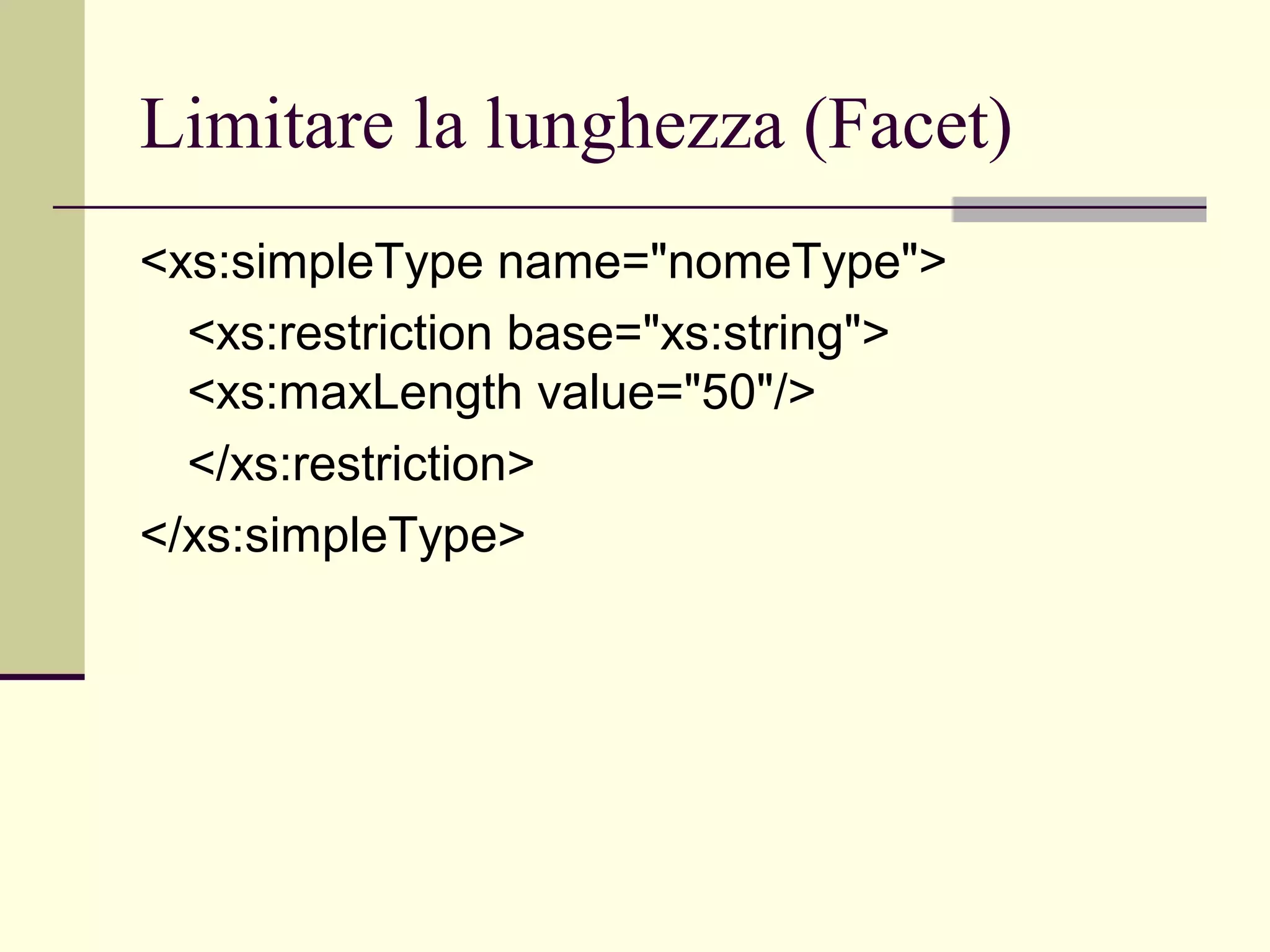

16. Limitare la lunghezza (Facet)
<xs:simpleType name="nomeType">
<xs:restriction base="xs:string">
<xs:maxLength value="50"/>
</xs:restriction>
</xs:simpleType>

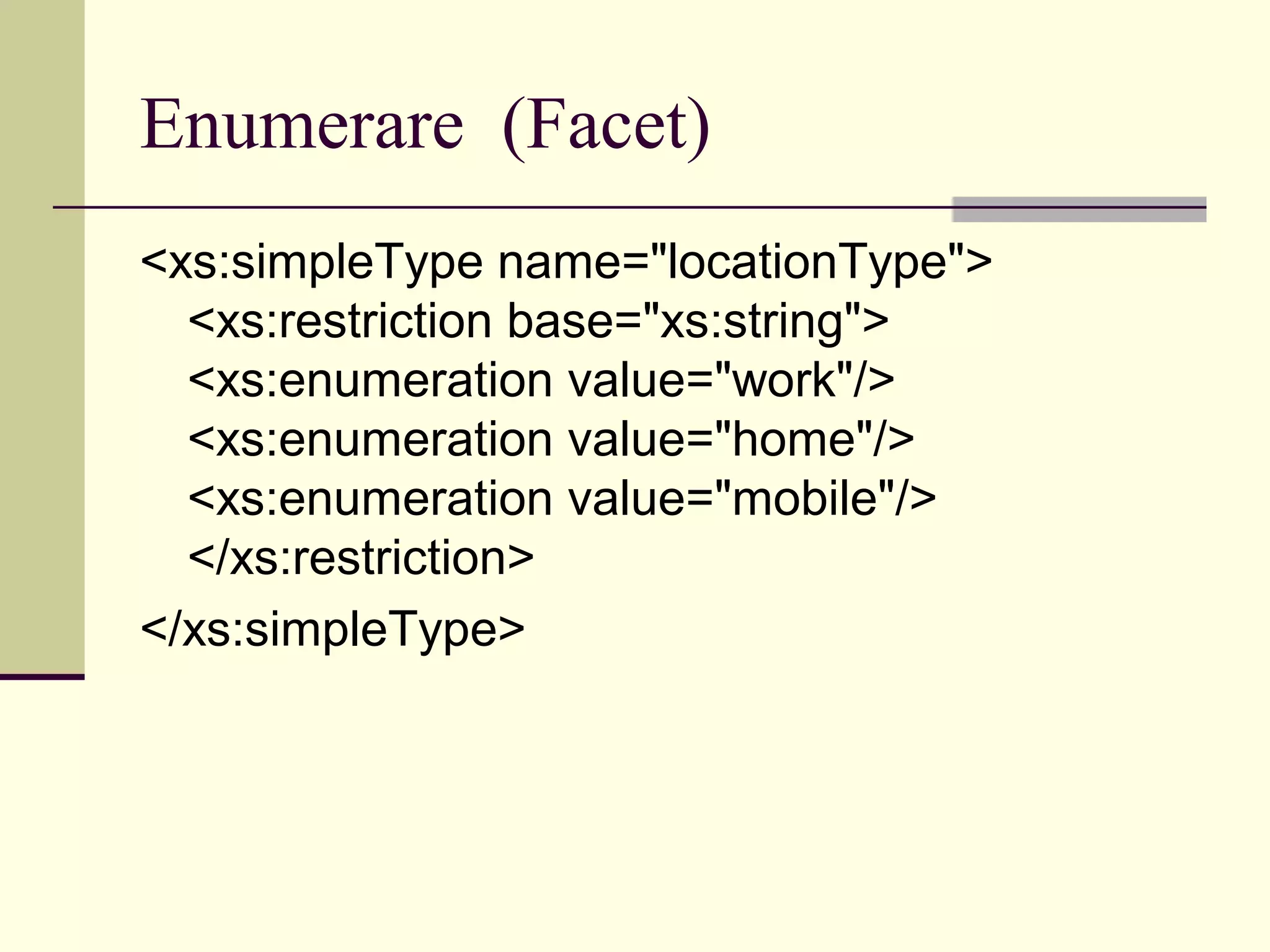

17. Enumerare (Facet)
<xs:simpleType name="locationType">
<xs:restriction base="xs:string">
<xs:enumeration value="work"/>
<xs:enumeration value="home"/>
<xs:enumeration value="mobile"/>
</xs:restriction>
</xs:simpleType>

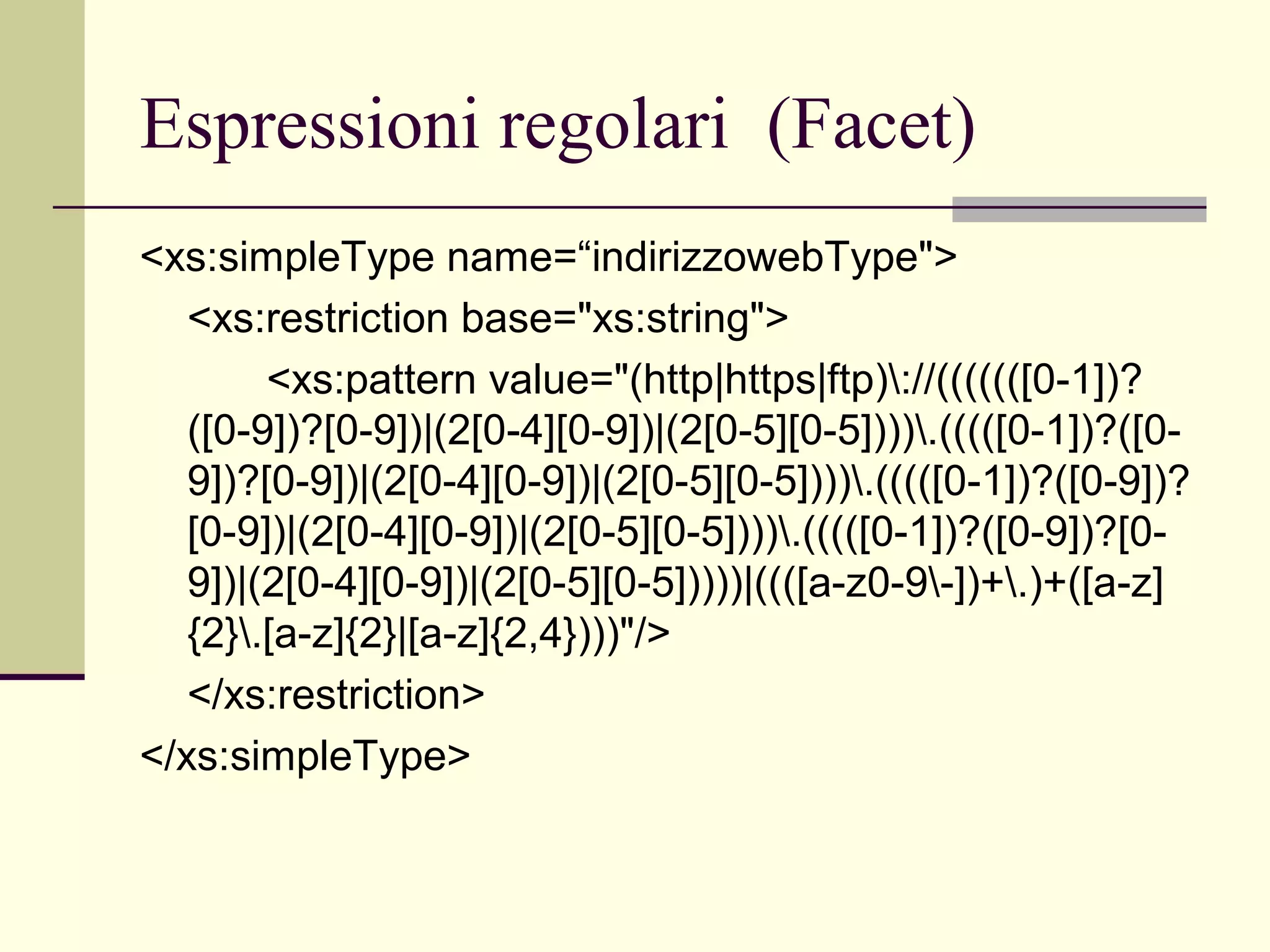

18. Espressioni regolari (Facet)
<xs:simpleType name=“indirizzowebType">
<xs:restriction base="xs:string">
<xs:pattern value="(http|https|ftp)://(((((([0-1])?
([0-9])?[0-9])|(2[0-4][0-9])|(2[0-5][0-5]))).(((([0-1])?([0-
9])?[0-9])|(2[0-4][0-9])|(2[0-5][0-5]))).(((([0-1])?([0-9])?
[0-9])|(2[0-4][0-9])|(2[0-5][0-5]))).(((([0-1])?([0-9])?[0-
9])|(2[0-4][0-9])|(2[0-5][0-5]))))|((([a-z0-9-])+.)+([a-z]
{2}.[a-z]{2}|[a-z]{2,4})))"/>
</xs:restriction>
</xs:simpleType>

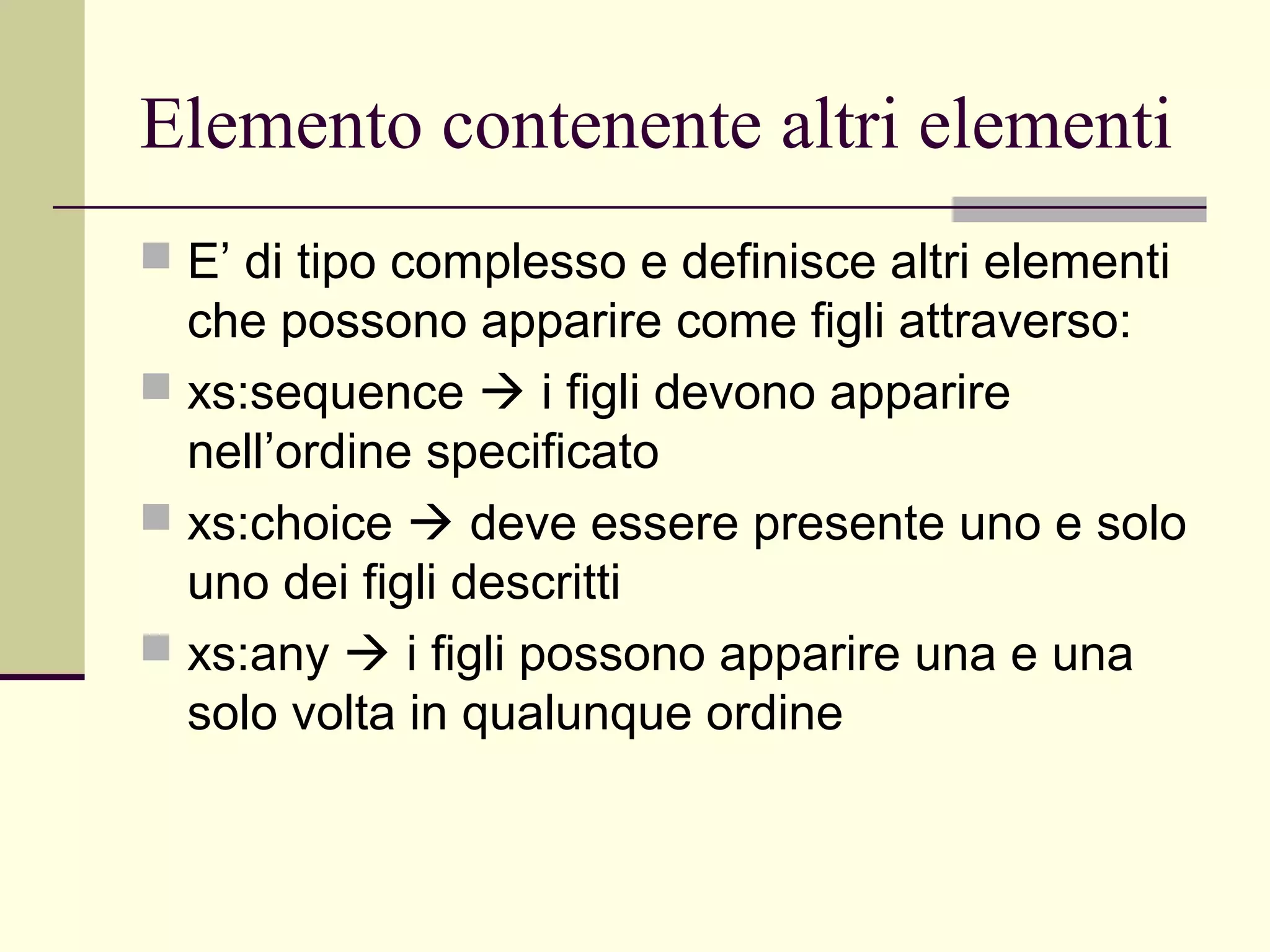

19. Elemento contenente altri elementi
 E’ di tipo complesso e definisce altri elementi
che possono apparire come figli attraverso:
 xs:sequence  i figli devono apparire
nell’ordine specificato
 xs:choice  deve essere presente uno e solo
uno dei figli descritti
 xs:any  i figli possono apparire una e una
solo volta in qualunque ordine

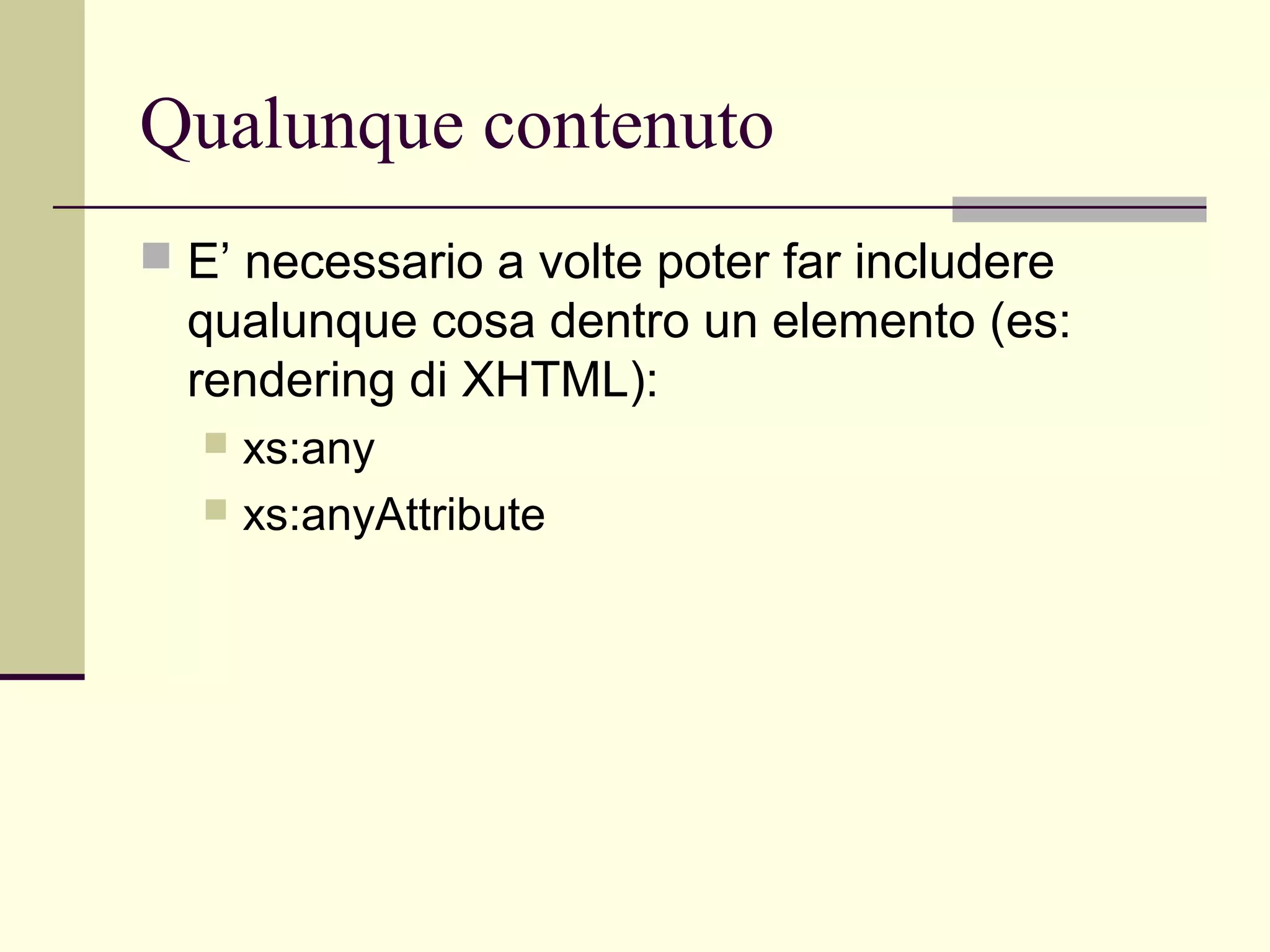

20. Qualunque contenuto
 E’ necessario a volte poter far includere
qualunque cosa dentro un elemento (es:
rendering di XHTML):
 xs:any
 xs:anyAttribute

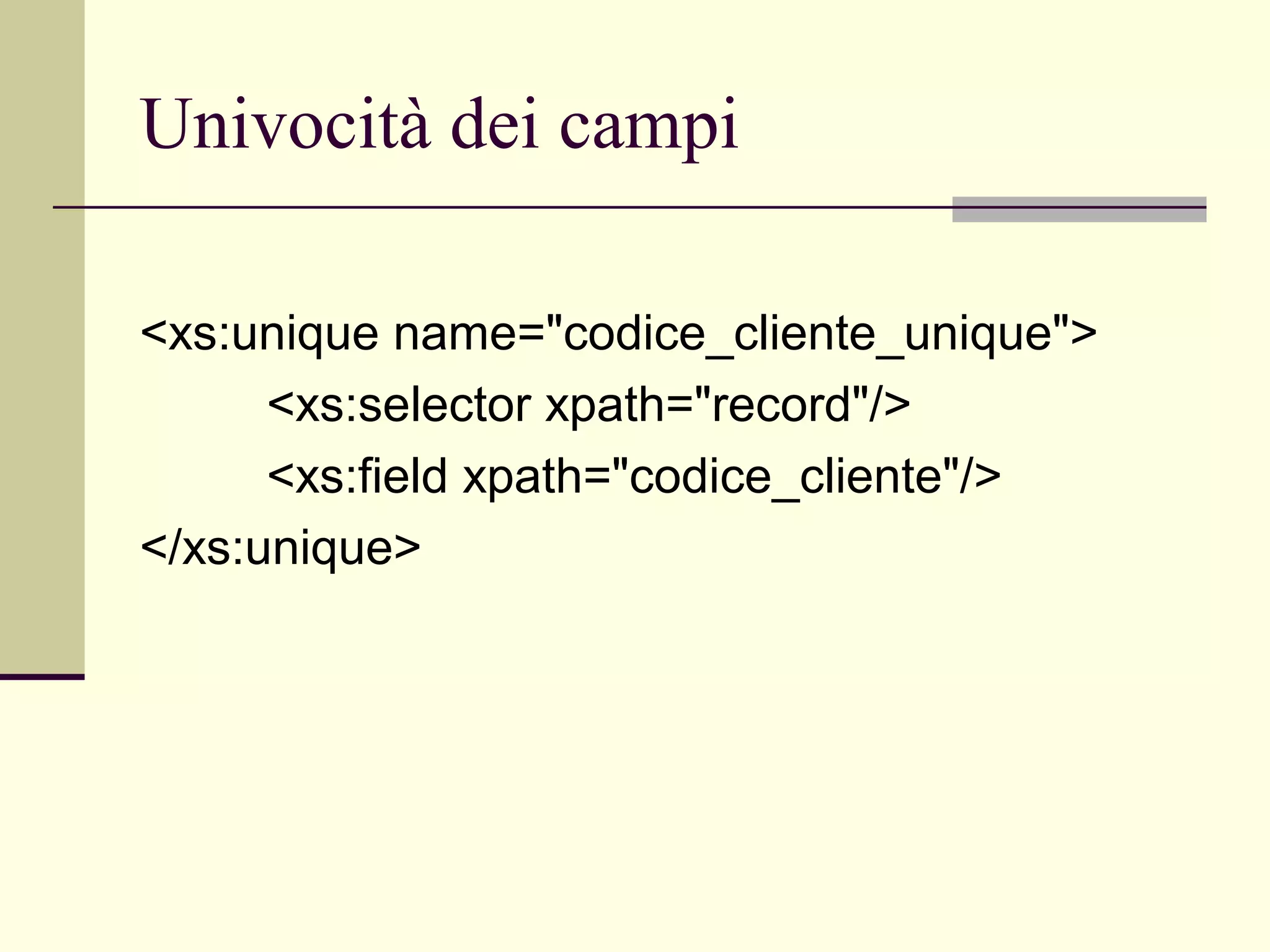

21. Univocità dei campi
<xs:unique name="codice_cliente_unique">
<xs:selector xpath="record"/>
<xs:field xpath="codice_cliente"/>
</xs:unique>

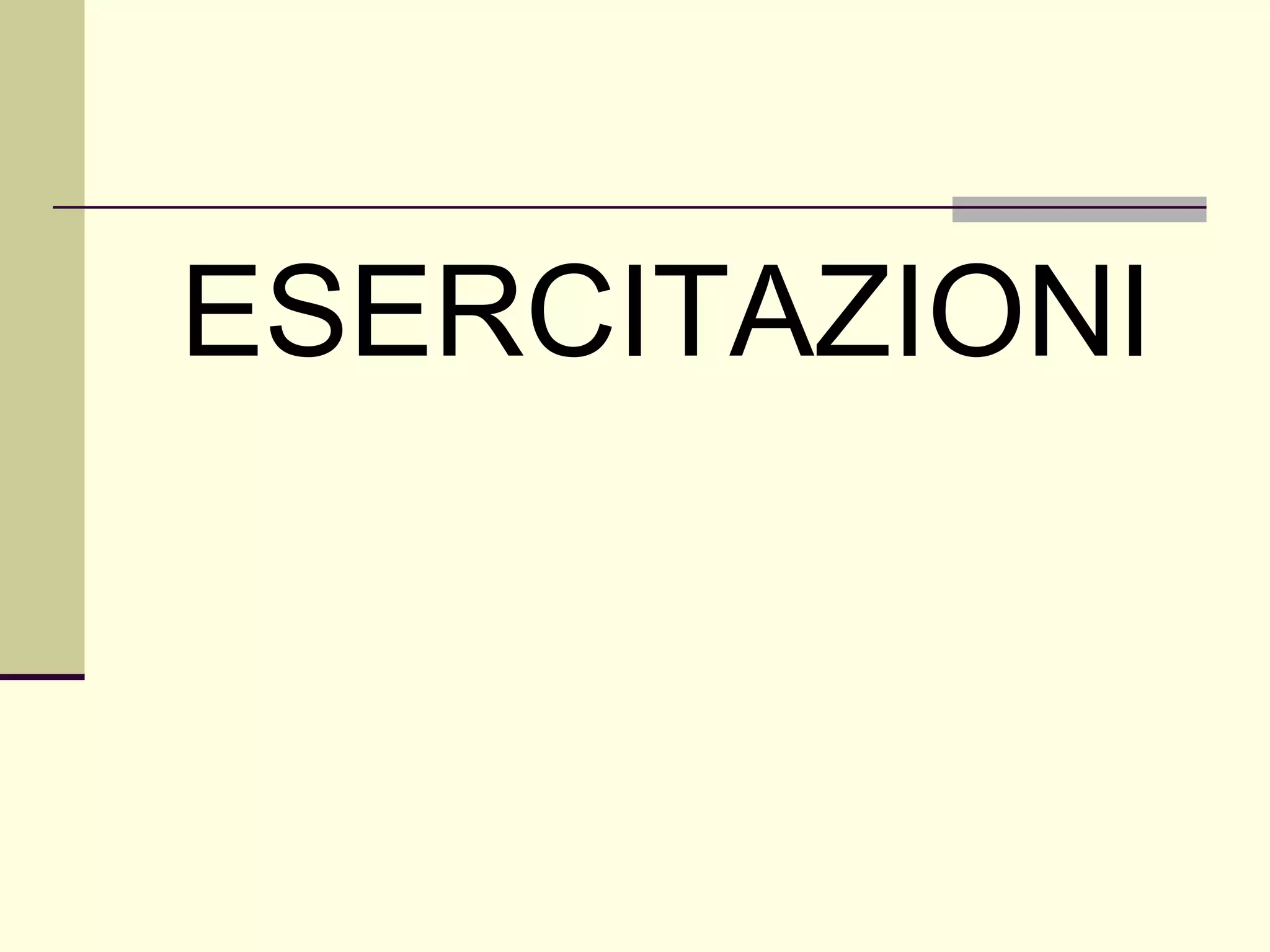

22. ESERCITAZIONI

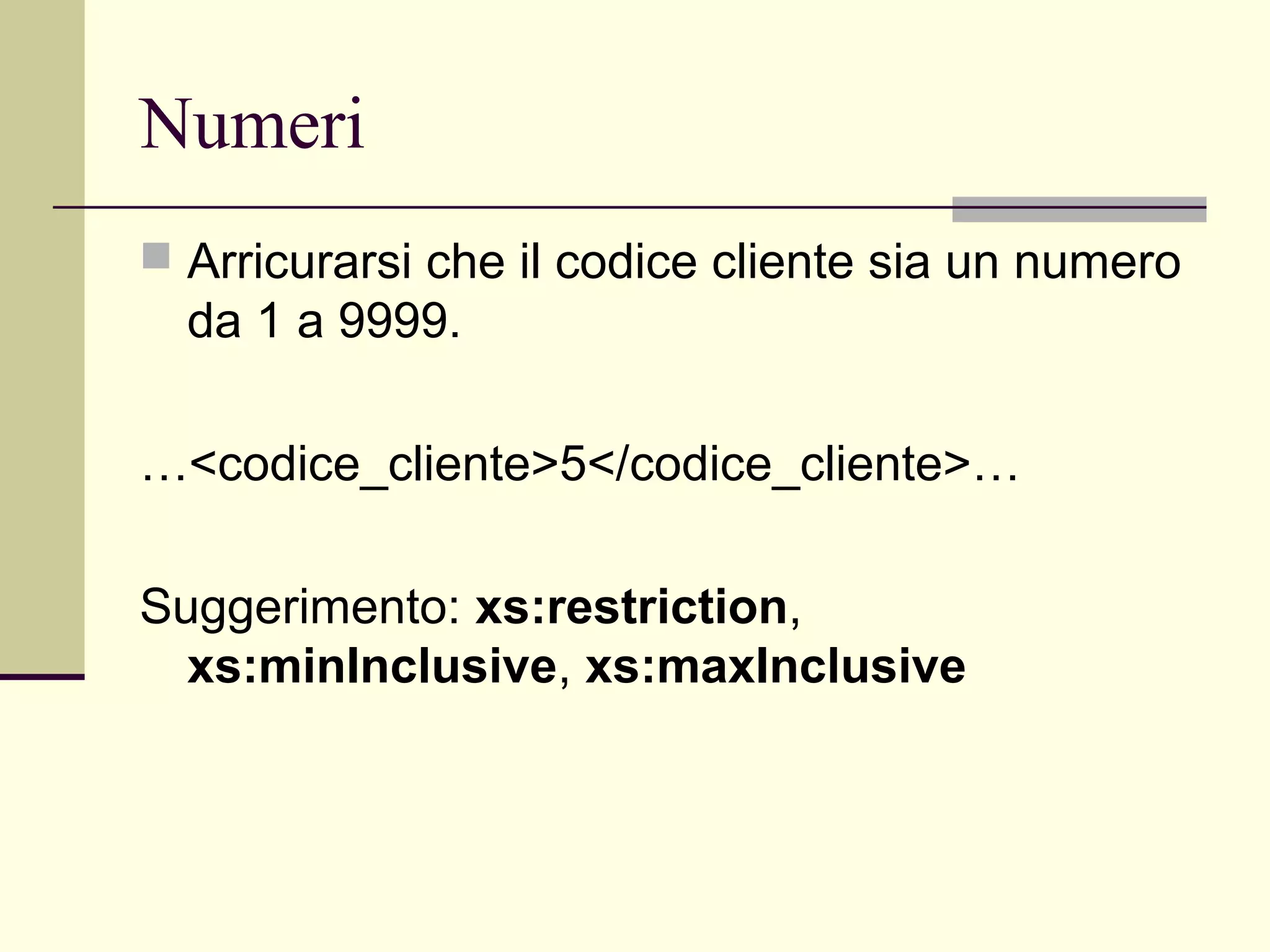

23. Numeri
 Arricurarsi che il codice cliente sia un numero
da 1 a 9999.
…<codice_cliente>5</codice_cliente>…
Suggerimento: xs:restriction,
xs:minInclusive, xs:maxInclusive

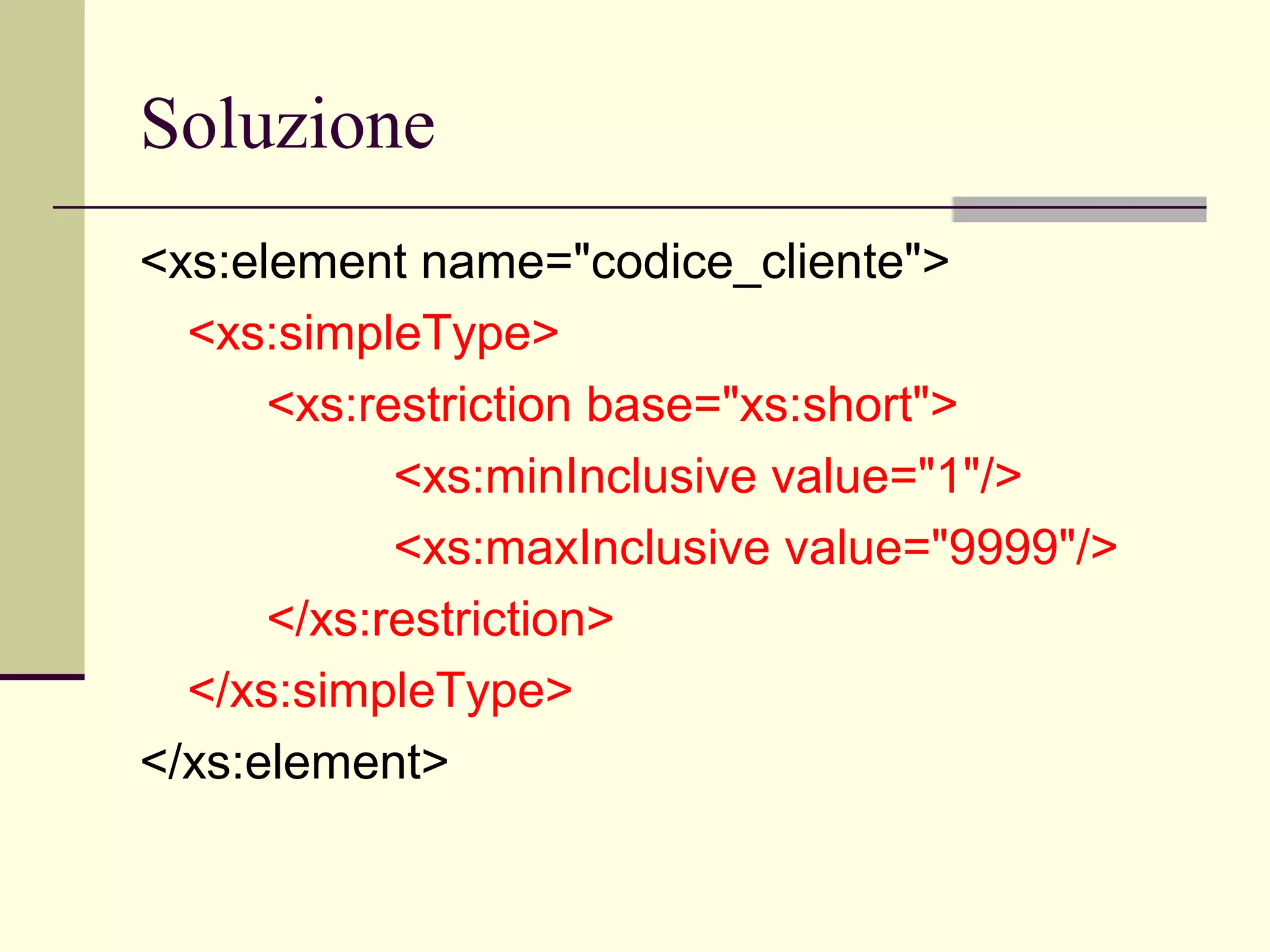

24. Soluzione
<xs:element name="codice_cliente">
<xs:simpleType>
<xs:restriction base="xs:short">
<xs:minInclusive value="1"/>
<xs:maxInclusive value="9999"/>
</xs:restriction>
</xs:simpleType>
</xs:element>

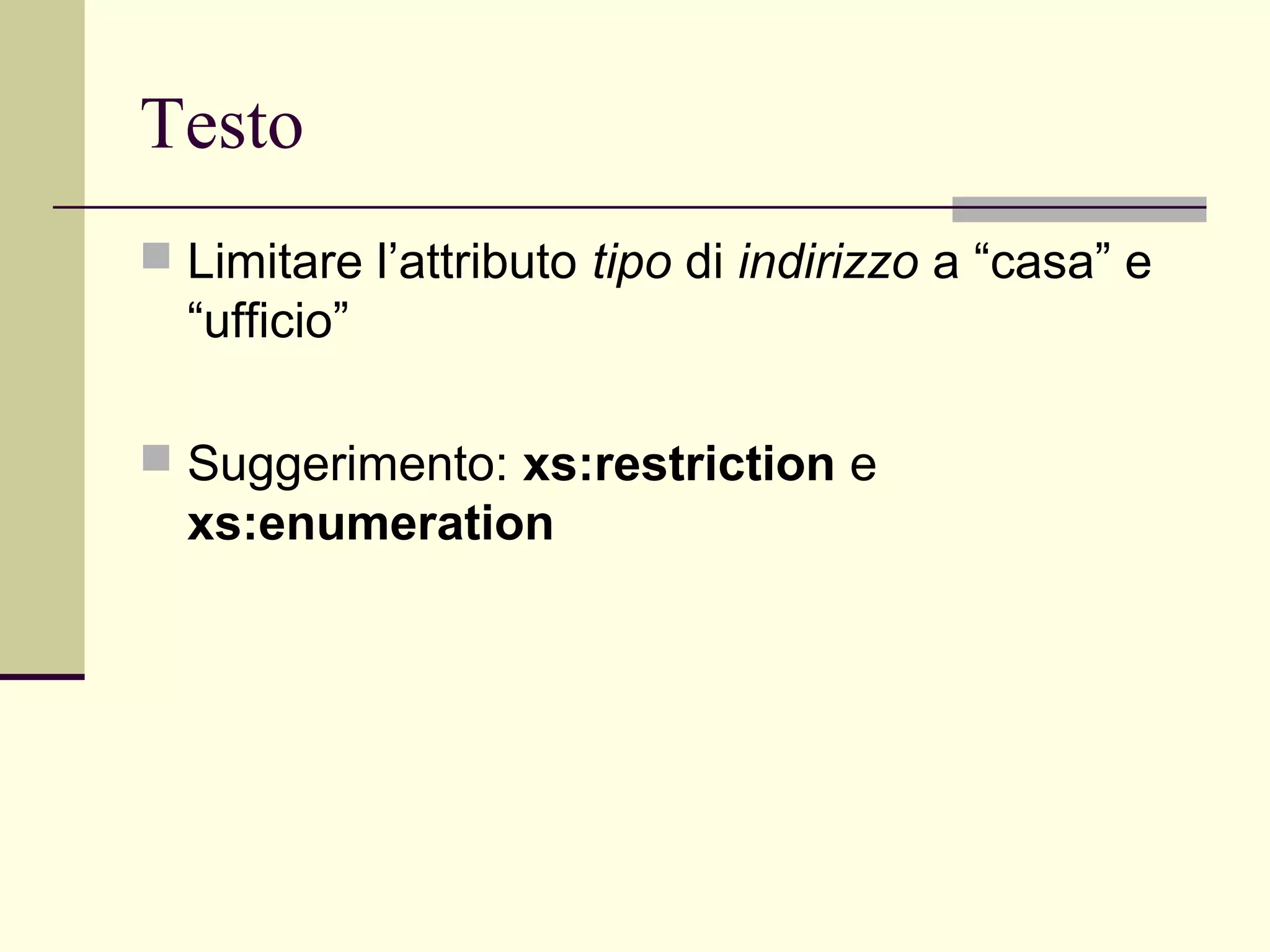

25. Testo
 Limitare l’attributo tipo di indirizzo a “casa” e
“ufficio”
 Suggerimento: xs:restriction e
xs:enumeration

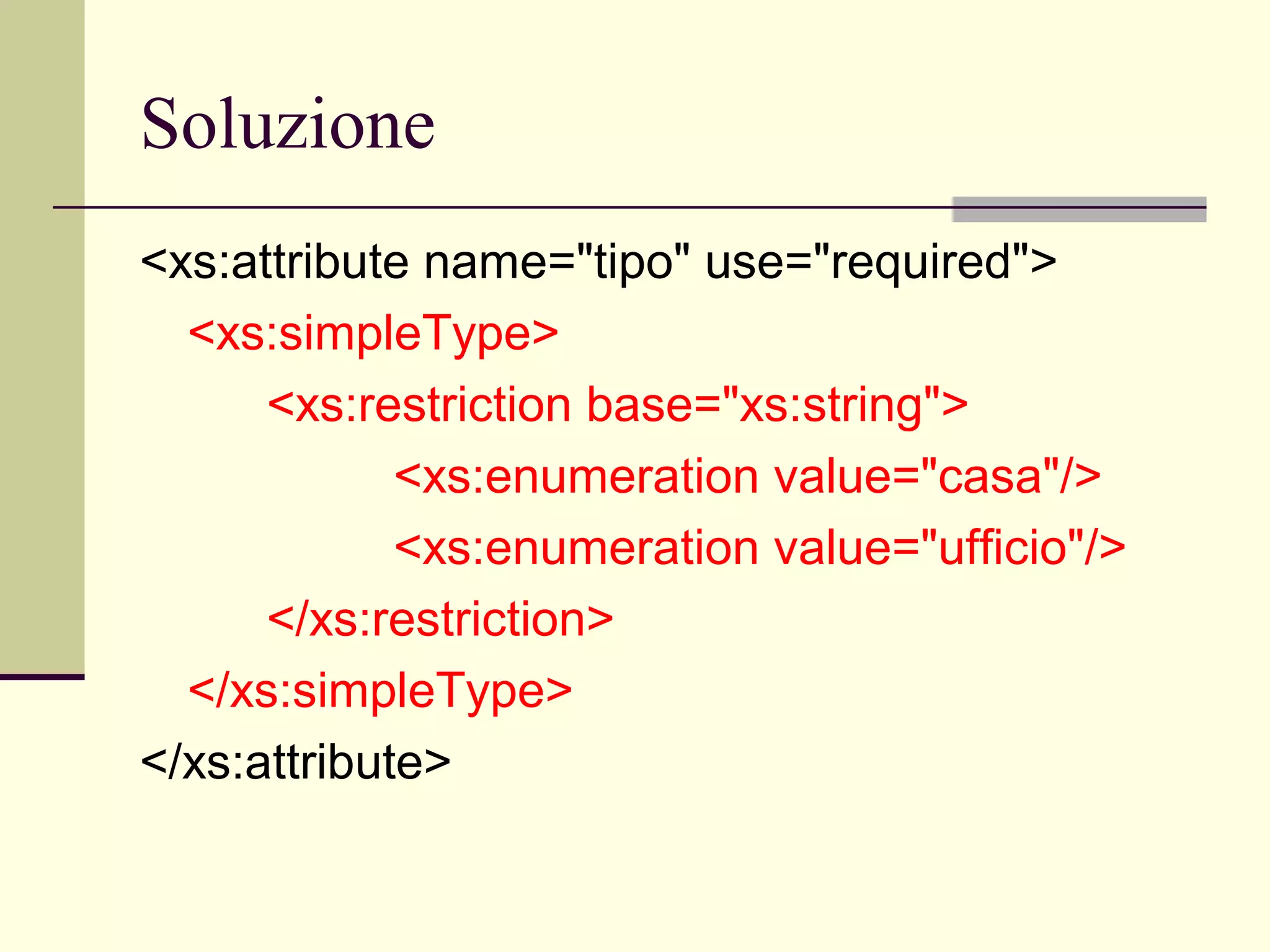

26. Soluzione
<xs:attribute name="tipo" use="required">
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="casa"/>
<xs:enumeration value="ufficio"/>
</xs:restriction>
</xs:simpleType>
</xs:attribute>

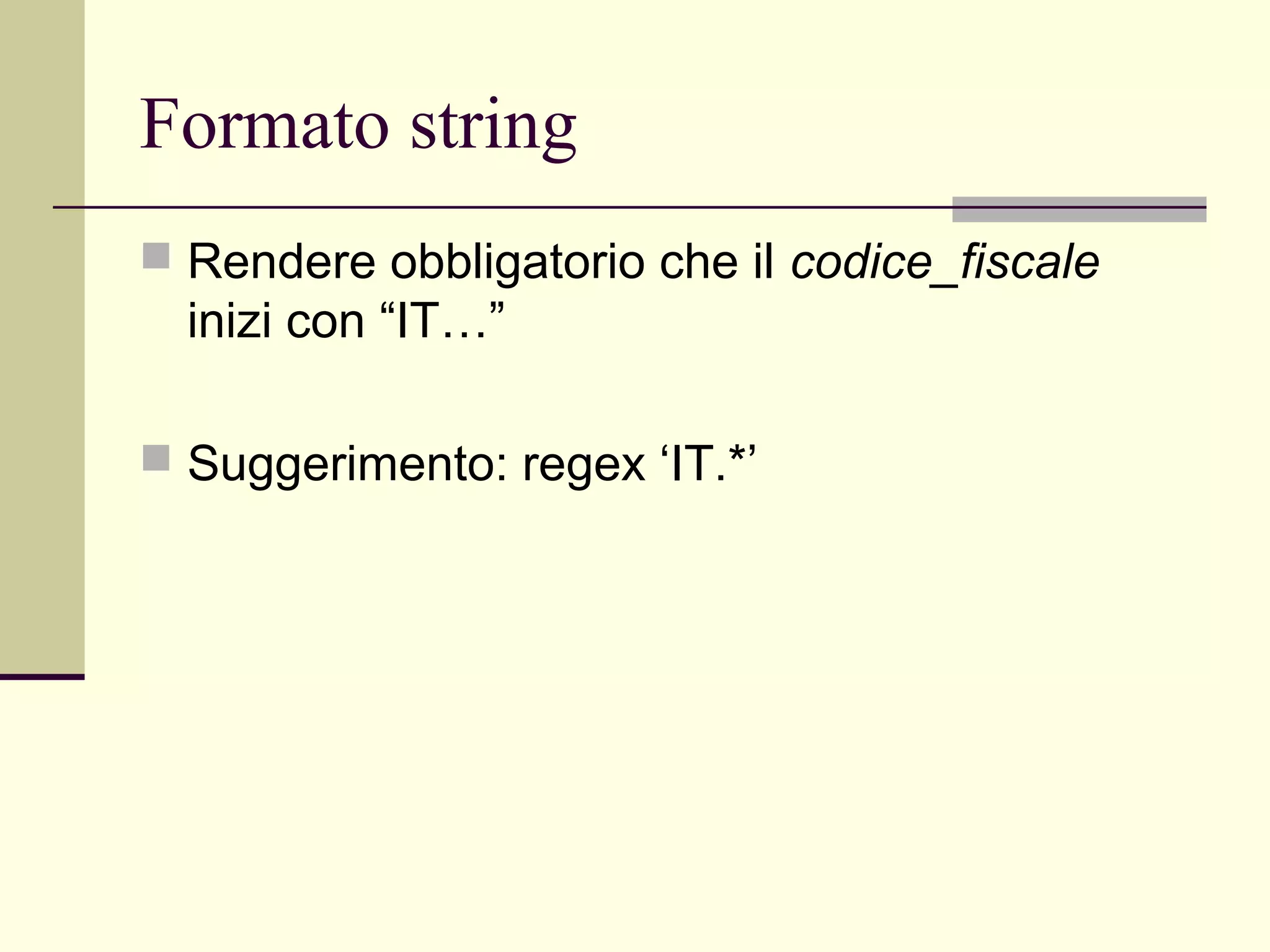

27. Formato string
 Rendere obbligatorio che il codice_fiscale
inizi con “IT…”
 Suggerimento: regex ‘IT.*’

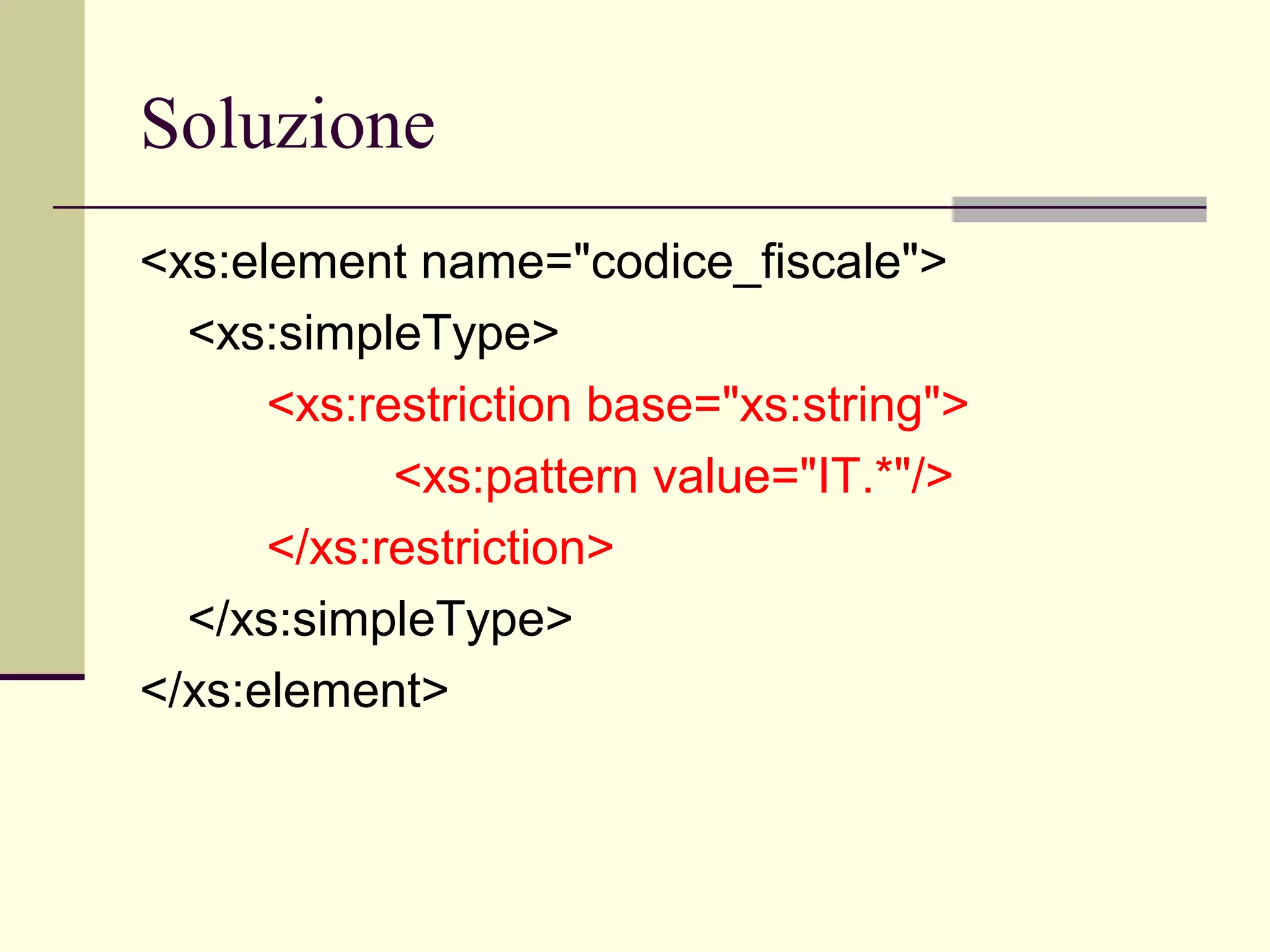

28. Soluzione
<xs:element name="codice_fiscale">
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:pattern value="IT.*"/>
</xs:restriction>
</xs:simpleType>
</xs:element>

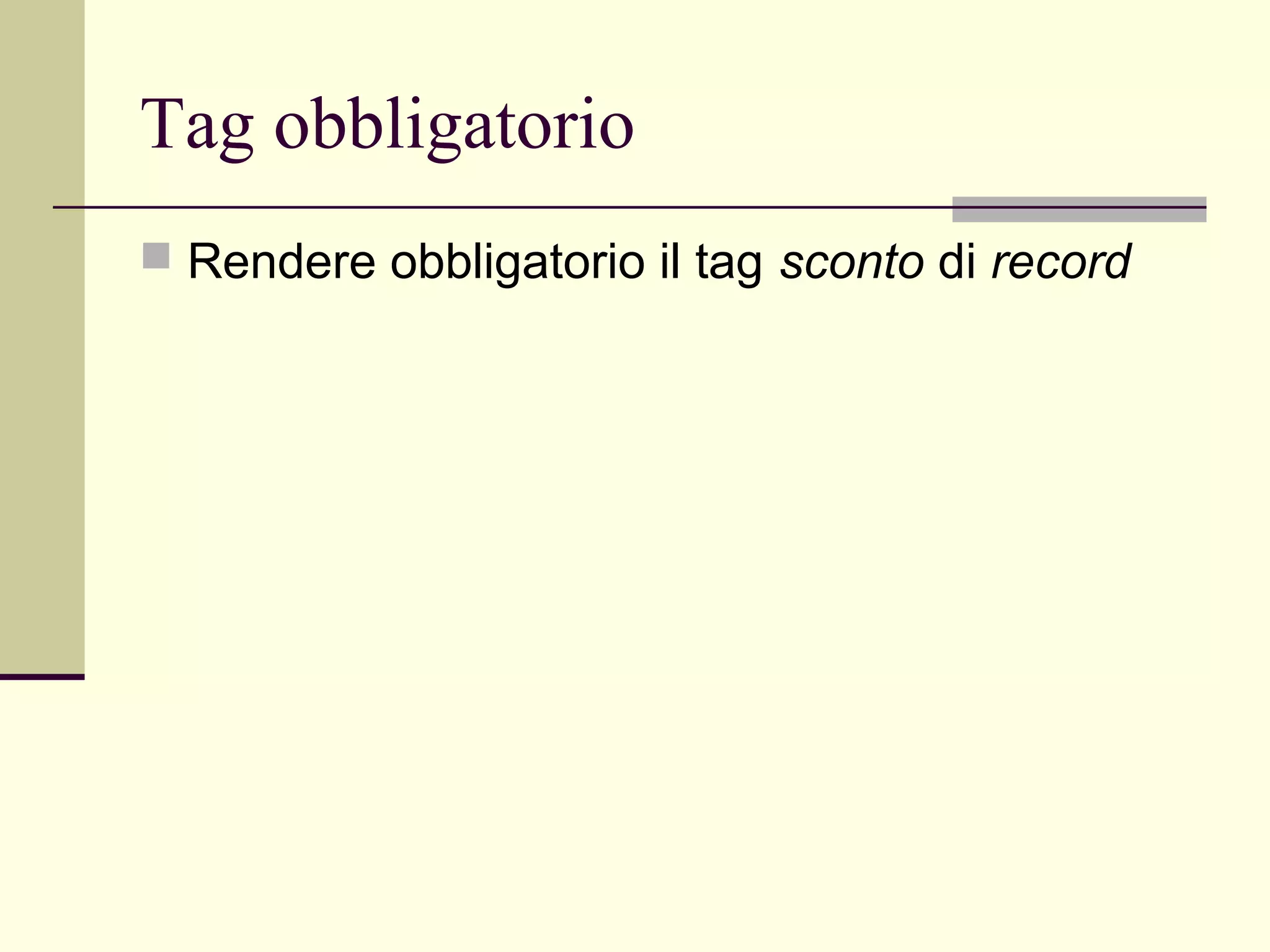

29. Tag obbligatorio
 Rendere obbligatorio il tag sconto di record

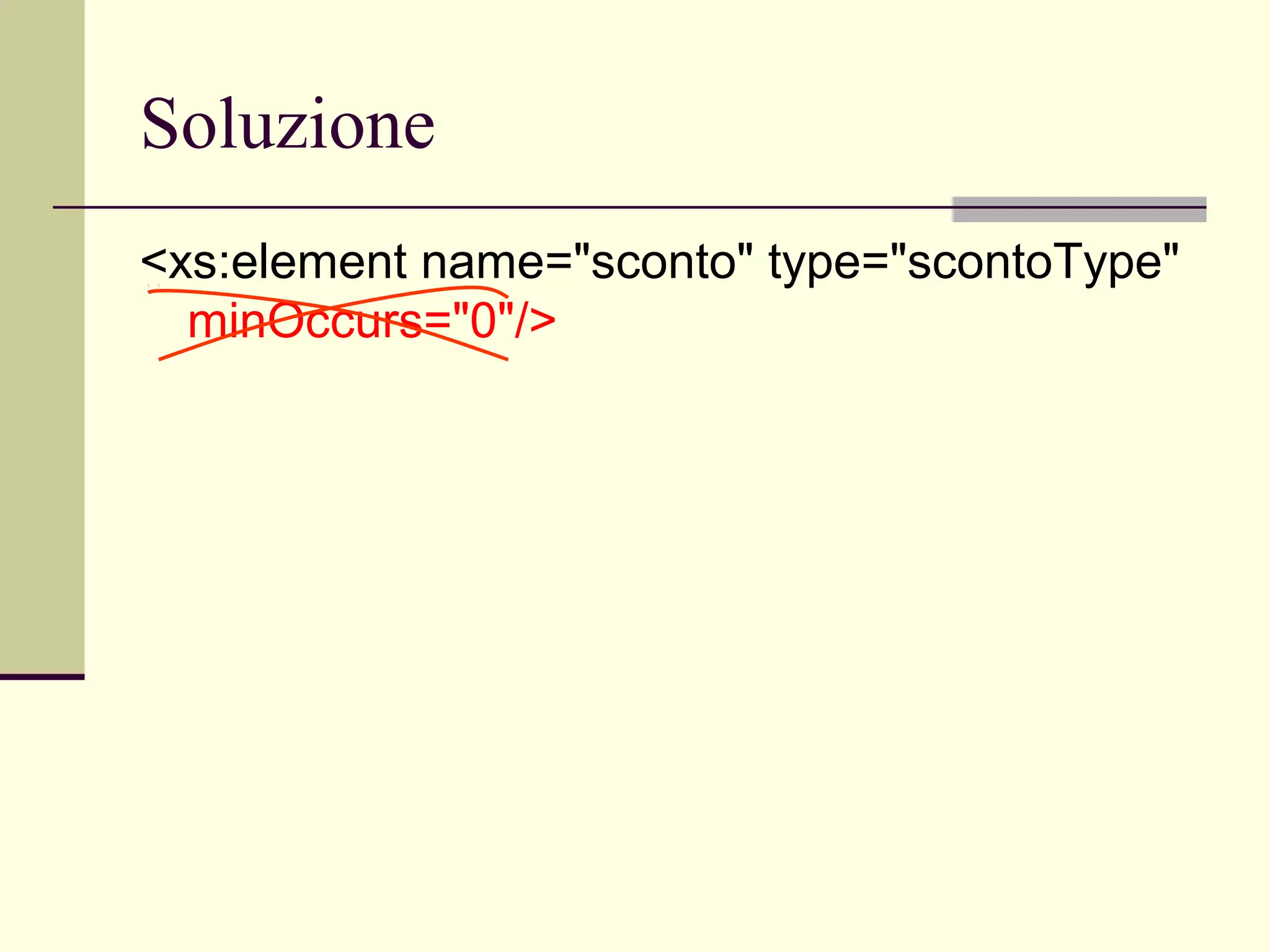

30. Soluzione
<xs:element name="sconto" type="scontoType"
minOccurs="0"/>

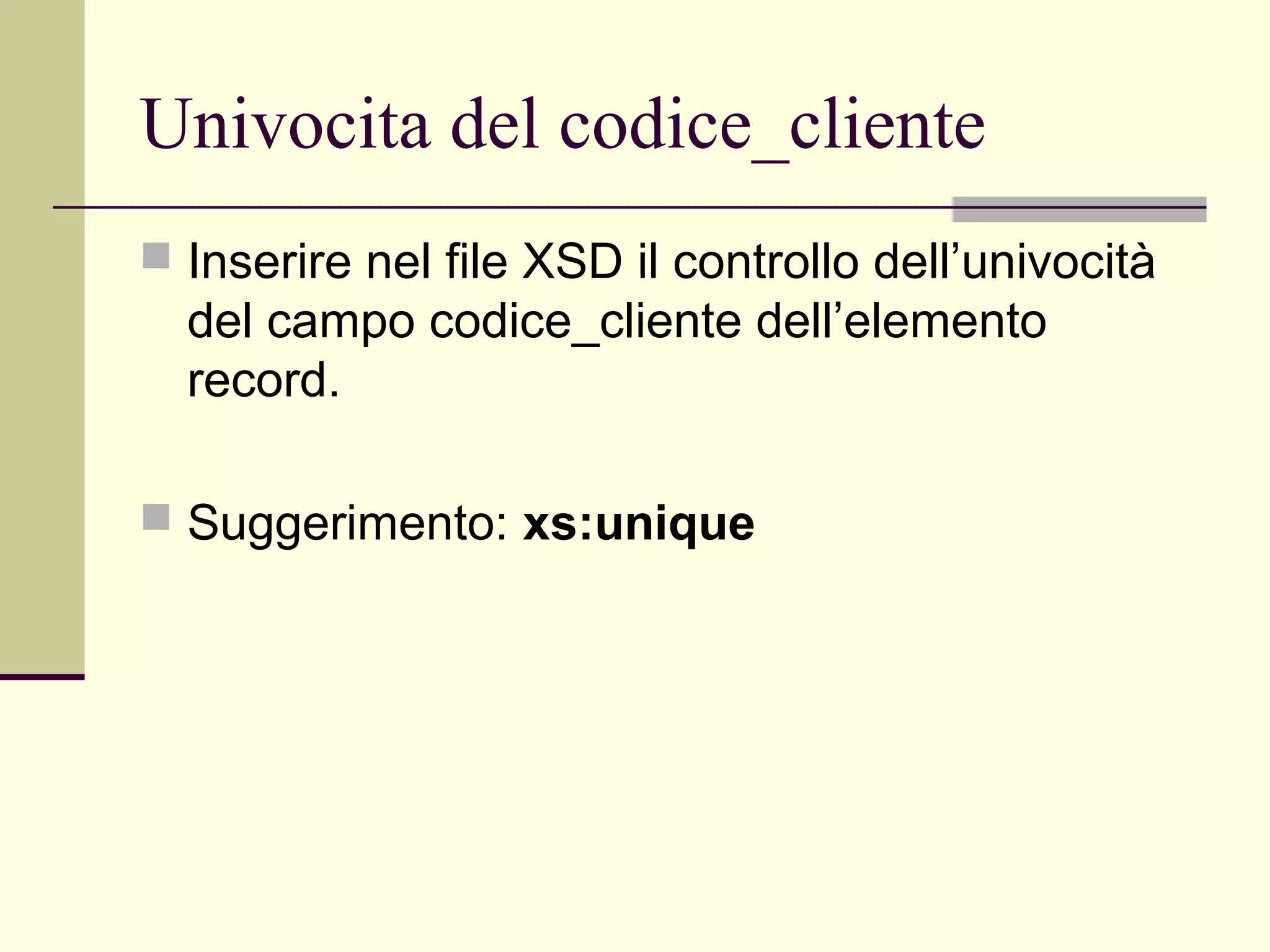

31. Univocita del codice_cliente
 Inserire nel file XSD il controllo dell’univocità
del campo codice_cliente dell’elemento
record.
 Suggerimento: xs:unique

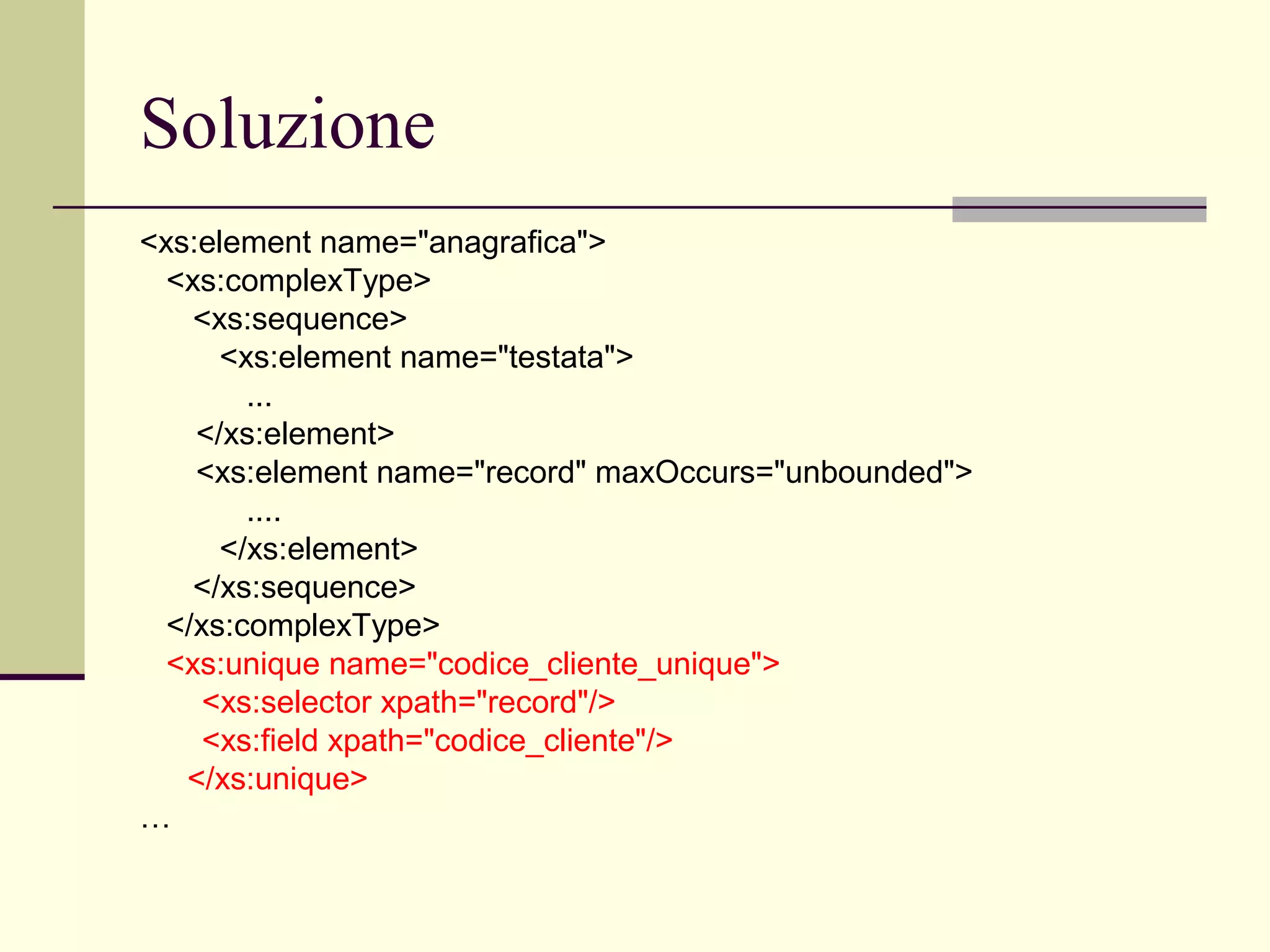

32. Soluzione
<xs:element name="anagrafica">
<xs:complexType>
<xs:sequence>
<xs:element name="testata">
...
</xs:element>
<xs:element name="record" maxOccurs="unbounded">
....
</xs:element>
</xs:sequence>
</xs:complexType>
<xs:unique name="codice_cliente_unique">
<xs:selector xpath="record"/>
<xs:field xpath="codice_cliente"/>
</xs:unique>
…

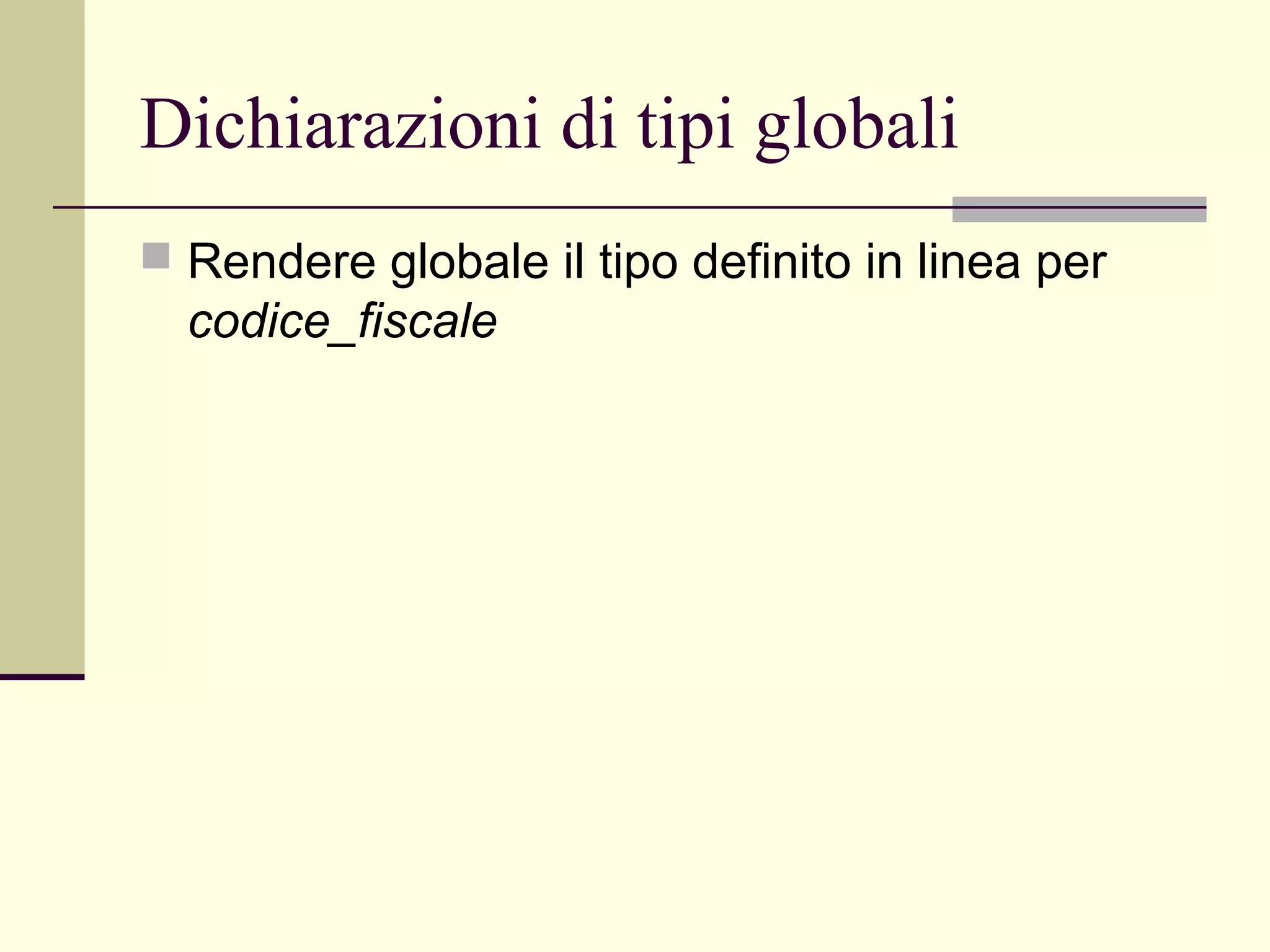

33. Dichiarazioni di tipi globali
 Rendere globale il tipo definito in linea per
codice_fiscale

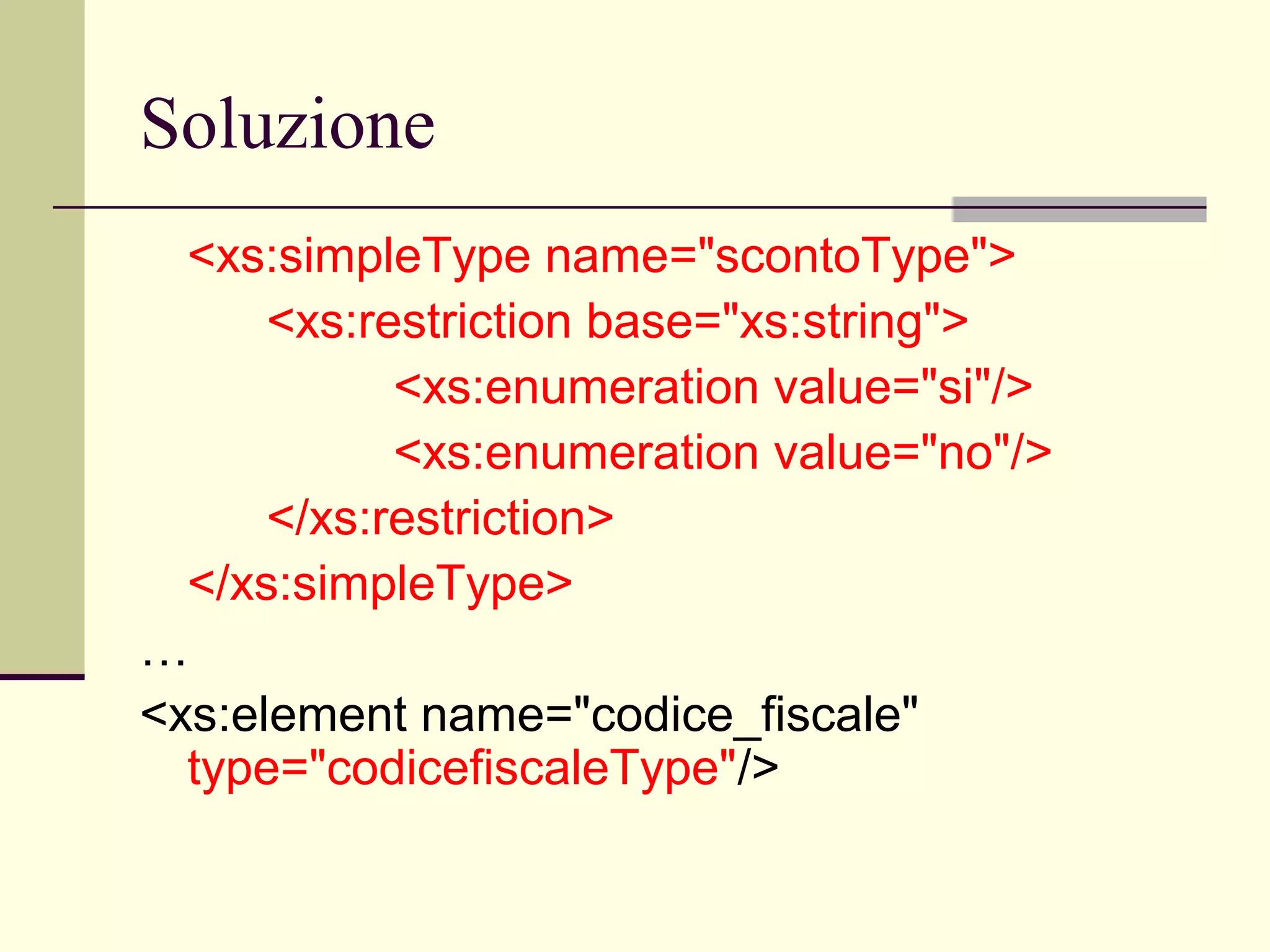

34. Soluzione
<xs:simpleType name="scontoType">
<xs:restriction base="xs:string">
<xs:enumeration value="si"/>
<xs:enumeration value="no"/>
</xs:restriction>
</xs:simpleType>
…
<xs:element name="codice_fiscale"
type="codicefiscaleType"/>

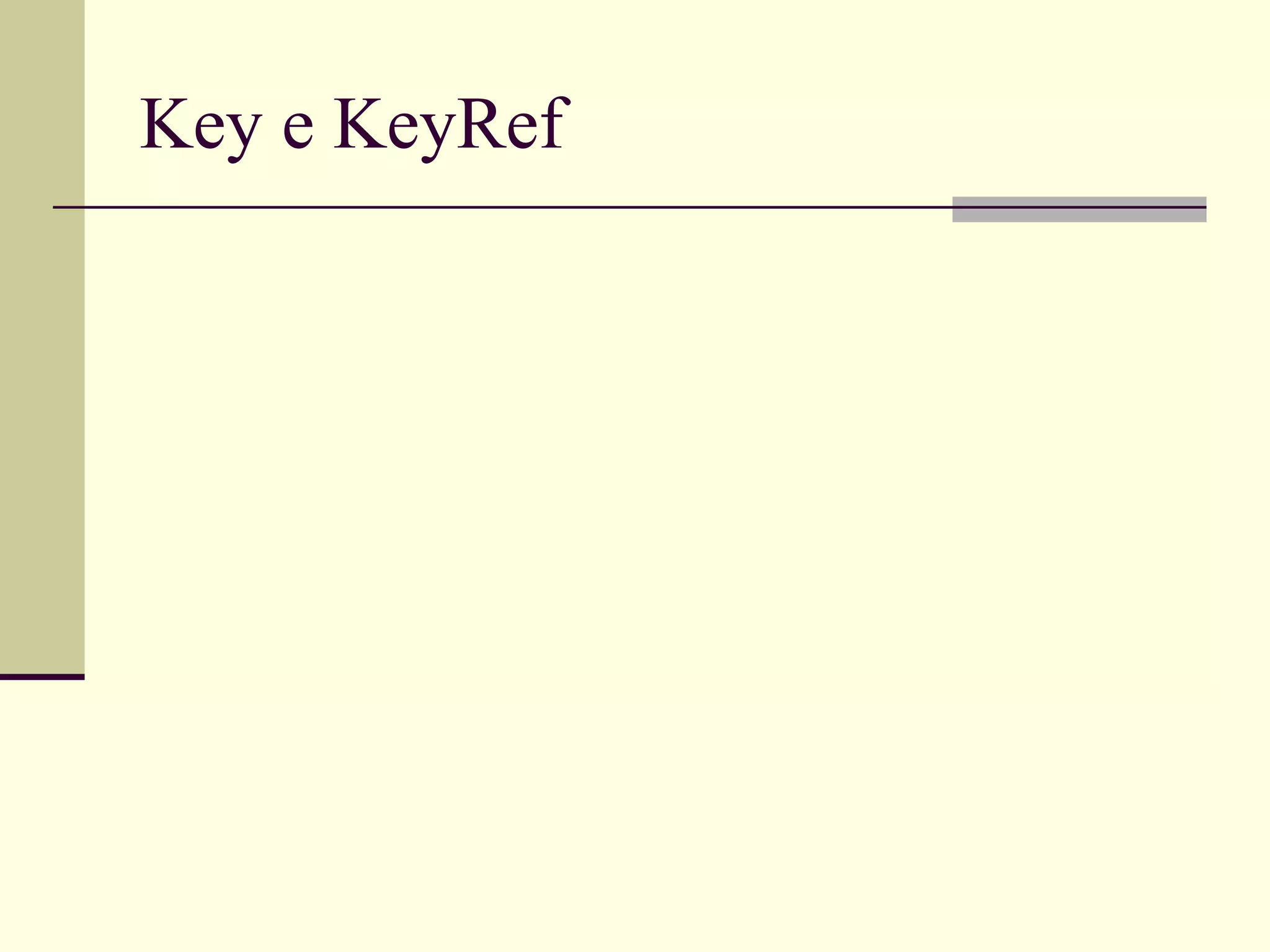

35. Key e KeyRef

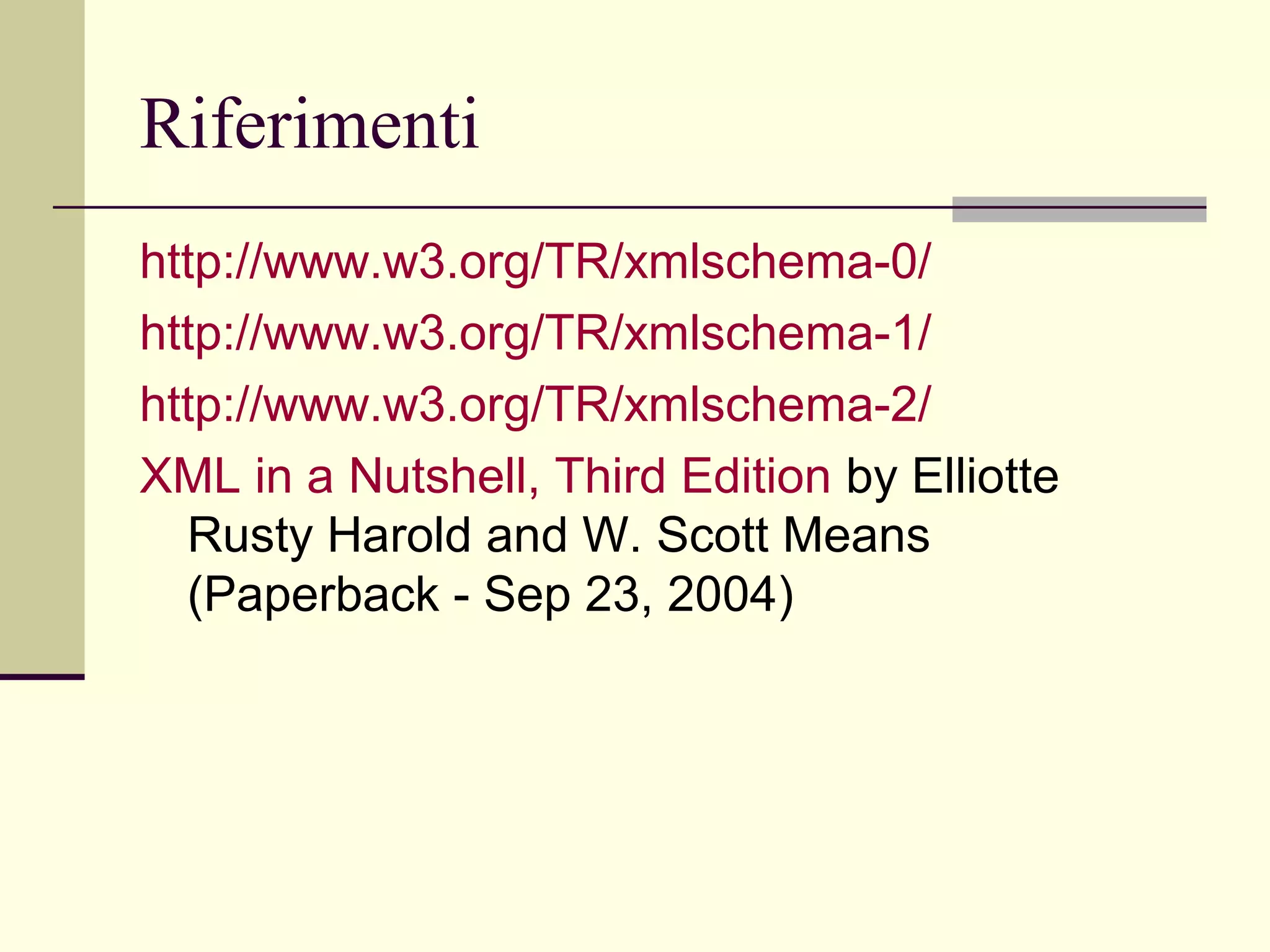

36. Riferimenti
http://www.w3.org/TR/xmlschema-0/
http://www.w3.org/TR/xmlschema-1/
http://www.w3.org/TR/xmlschema-2/
XML in a Nutshell, Third Edition by Elliotte
Rusty Harold and W. Scott Means
(Paperback - Sep 23, 2004)
