XView説明書

1. XView画面構成と画面遷移
全体を概観・ハンズオンのために
クロスビューシステムズ 花谷修一

2. ログインダイアログ（FB認証）ログインダイアログ（FB認証）
利用規約
同意
ホーム画面
オペレーションバー
START
ようこそ画面
コンテンツ作成の手順

3. 各種設定
オペレーションバー
画面機能説明
拡張機能
集計画面・一覧画面の拡張
各画面を参照ホーム画面（全データ一覧）
ベースポジション
集計画面・一覧画面の表示設定
各画面を参照
表示設定
グラフの管理
補足説明等
別掲で個々に詳述
画面機能の詳細説明を行う。
個々の画面機能の詳細についてはここを参照
徐々に充実させ
て参ります

4. ホーム画面
グラフ表示
バー
ページ表示
バー
出典
テーブル
表示のマスタテーブルへ
の持寄り指標の一覧
集
計
分
析
指
標
（
集
計
結
果
）比
較
詳細はここを参照
ホームページを
追加・選択
編集箱へ
・名前をつけて編集箱生成
・編集箱の選択
・どのテーマからでも自分の編集箱にアクセス可能
ページ・グラフ
に使用している
テーブルの構
成を表示
（ホームページ）

5. ページ
■ページは集計画面（ピボット画面）と一覧画面のペアで構成されます。
■ホームページには いずれもユーザに最初の見せる画面として操作
分析した結果を登録します。
集計画面（ピボット画面） 一覧画面
一つのセルの内容を一覧画面に表示
totalボタンですべての内容を
一覧画面へ

6. 集計画面（ピボット画面）
詳細はここを参照
グラフ化
ボタン
本ページを
ホームぺ―ジに登録
本ページ自身を
グラフとして登録
本集計結果を指標
として持寄り
FBソーシャルプラグイン
集計の計算定義
指標計算定義画面へ
表示の微調整

7. 一覧画面
詳細はここを参照
拡張機能
表示内容を基に機能
を拡張
・外部リンク等
表示内容部
検索機能表示内容項目の
選択画面へ
本画面をホームページに
登録
本画面をグラフ
として登録
拡張機能を設定
表示の微調整

8. 指標一覧から指標テーブルの表示
指標一覧
持寄りの
集計テーブル
各集計値項目
（指標）
生成元を表示
確認
指標を選択して表示
指標テーブル

9. 指標テーブル=>散布図
=>詳細散布図=>全項目比較表示
散布図
詳細散布図
全項目比較表示
指標テーブルのディメンジョンを
行・列とも指標に変える
注目すべき値のセルを選んで（複数可）
「詳細散布図」を押下
詳細散布図
詳細散布図に表示される比較すべき注目
の要素の頭文字を追加的にクリック
注目要素に印をつけることができる。
指標テーブル

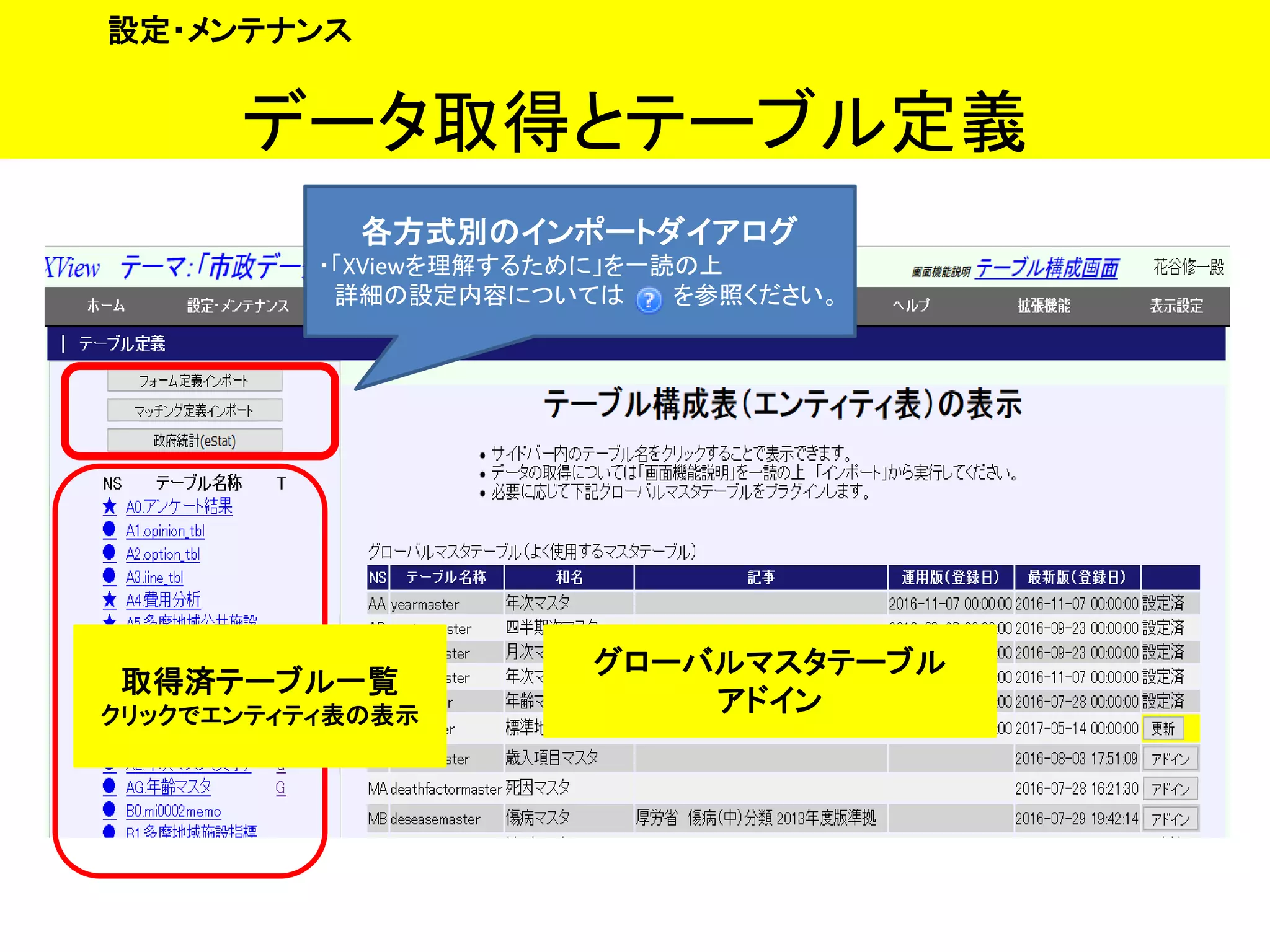

10. データ取得とテーブル定義
設定・メンテナンス
グローバルマスタテーブル
アドイン
取得済テーブル一覧
クリックでエンティティ表の表示
各方式別のインポートダイアログ
・「XViewを理解するために」を一読の上
詳細の設定内容については を参照ください。

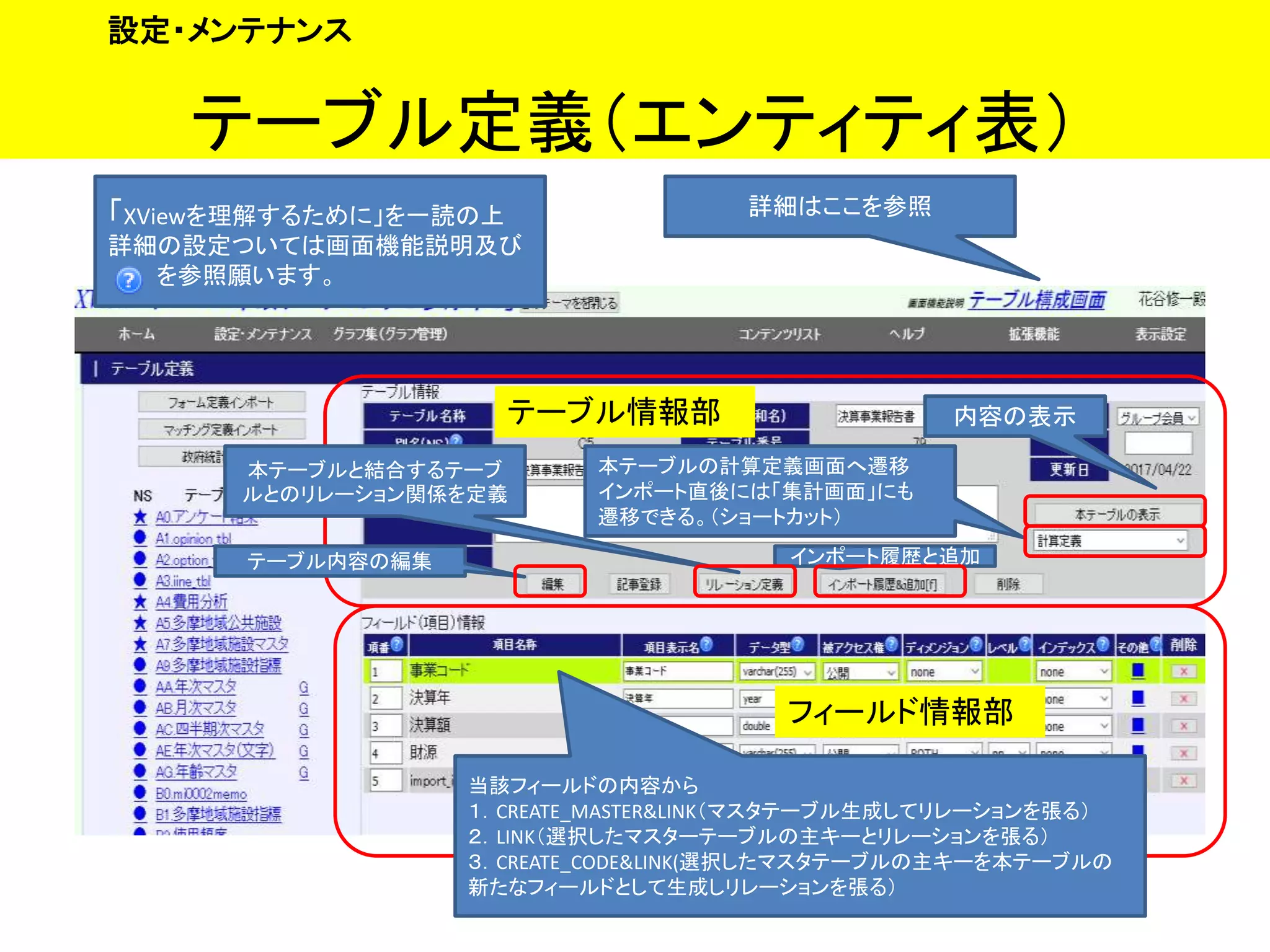

11. テーブル定義（エンティティ表）
設定・メンテナンス
テーブル情報部
フィールド情報部
詳細はここを参照「XViewを理解するために」を一読の上
詳細の設定ついては画面機能説明及び
を参照願います。
内容の表示
本テーブルの計算定義画面へ遷移
インポート直後には「集計画面」にも
遷移できる。（ショートカット）
テーブル内容の編集
本テーブルと結合するテーブ
ルとのリレーション関係を定義
インポート履歴と追加
当該フィールドの内容から
１．CREATE_MASTER&LINK（マスタテーブル生成してリレーションを張る）
２．LINK（選択したマスターテーブルの主キーとリレーションを張る）
３．CREATE_CODE&LINK(選択したマスタテーブルの主キーを本テーブルの
新たなフィールドとして生成しリレーションを張る）

12. 指標計算定義
設計・メンテナンス
新規の場合
計算方式
を選択
登録済の場合
詳細はここを参照
「試行」により集計画面に遷移
トライページとして仮表示
資料：計算定義を参照

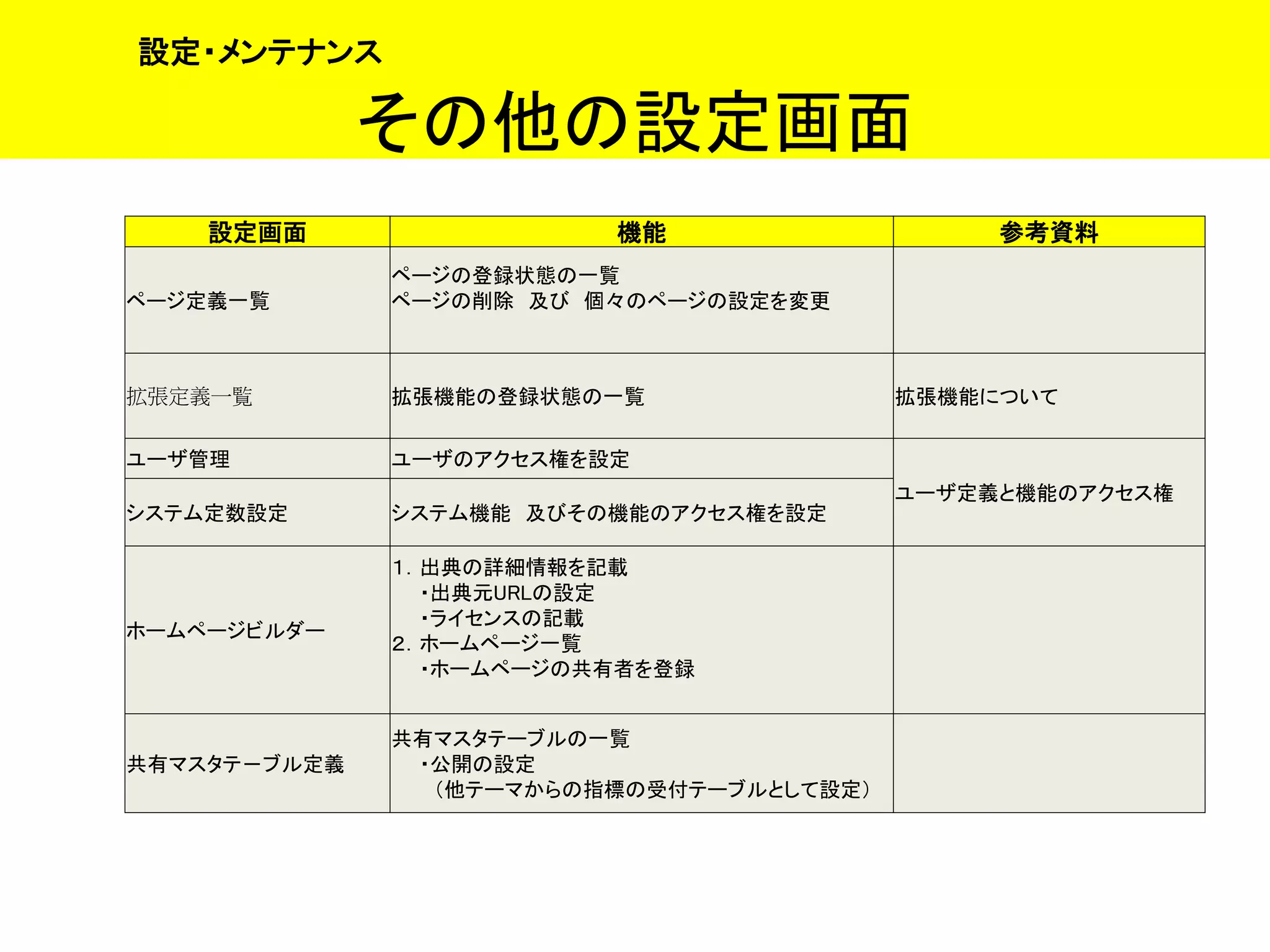

13. その他の設定画面
設定・メンテナンス
設定画面 機能 参考資料
ページ定義一覧
ページの登録状態の一覧
ページの削除 及び 個々のページの設定を変更
拡張定義一覧 拡張機能の登録状態の一覧 拡張機能について
ユーザ管理 ユーザのアクセス権を設定
ユーザ定義と機能のアクセス権
システム定数設定 システム機能 及びその機能のアクセス権を設定
ホームページビルダー
１．出典の詳細情報を記載
・出典元URLの設定
・ライセンスの記載
２．ホームページ一覧
・ホームページの共有者を登録
共有マスタテ－ブル定義
共有マスタテーブルの一覧
・公開の設定
（他テーマからの指標の受付テーブルとして設定）

14. 編集箱
■編集箱は複数の主要なグラフからメッセージとしてシナリオを作成するプラットフォームであり、
編集した結果をFBやブログ等に公開します。
■自分の編集箱には自分の属するどのテーマのどのホームページからでも アクセスできます。
■ホームページからグラフを選んで編集箱を開きます。
編集箱のタイトル
グラフのタイトル
・並びの順をDRAG&DROP
で変更できます 本編集に関する
記事
グラフに関する
記事
クリックでイメージ
をダウンロード
確認して公開
