Trefdag klimaat 2014-01-21 Workshop 4 - Voorbeeldfunctie openbare verlichting

1. Openbare verlichting - Lumimotion

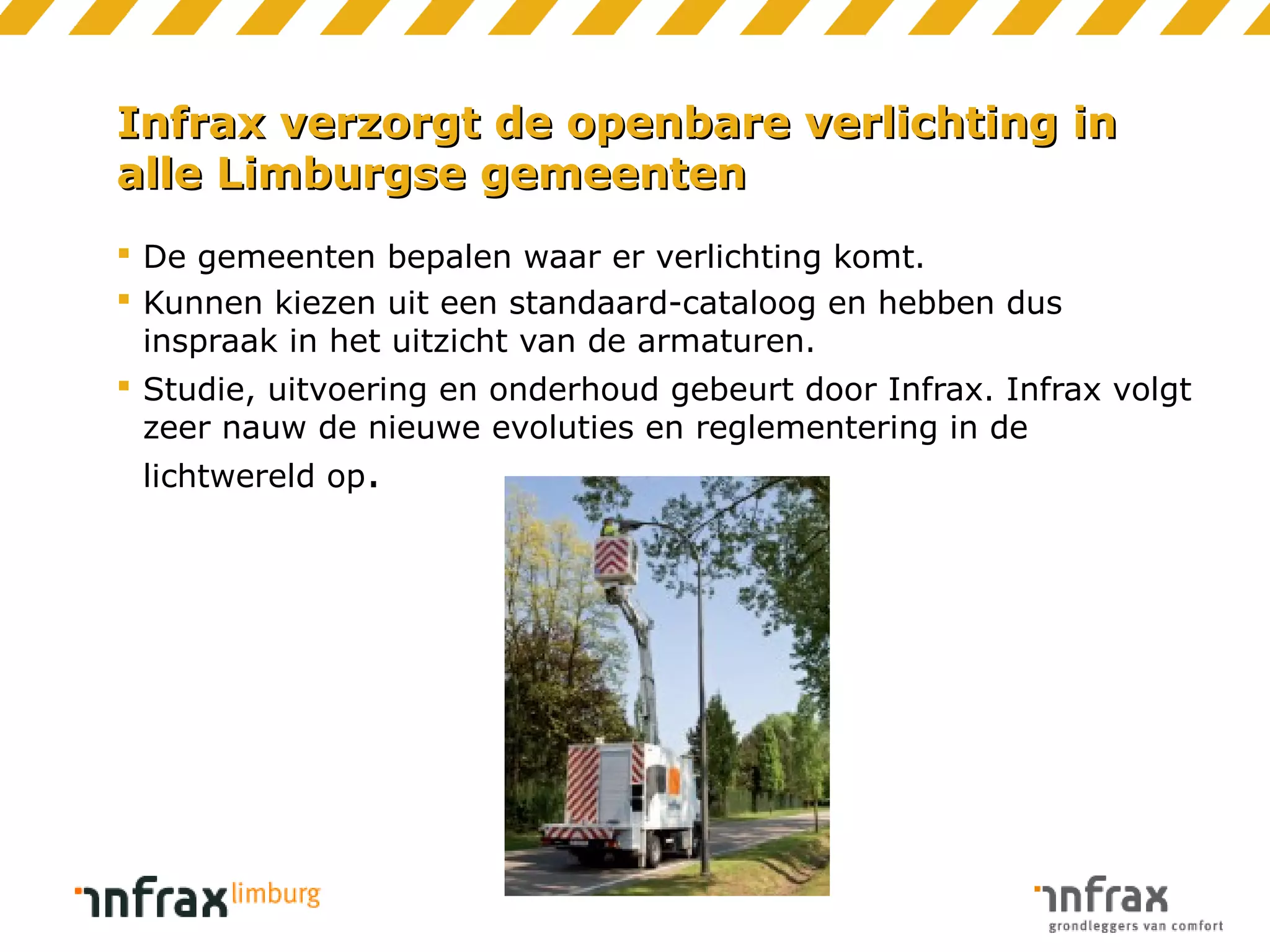

2. Infrax verzorgt de openbare verlichting in
alle Limburgse gemeenten
 De gemeenten bepalen waar er verlichting komt.
 Kunnen kiezen uit een standaard-cataloog en hebben dus
inspraak in het uitzicht van de armaturen.
 Studie, uitvoering en onderhoud gebeurt door Infrax. Infrax volgt
zeer nauw de nieuwe evoluties en reglementering in de
lichtwereld op.

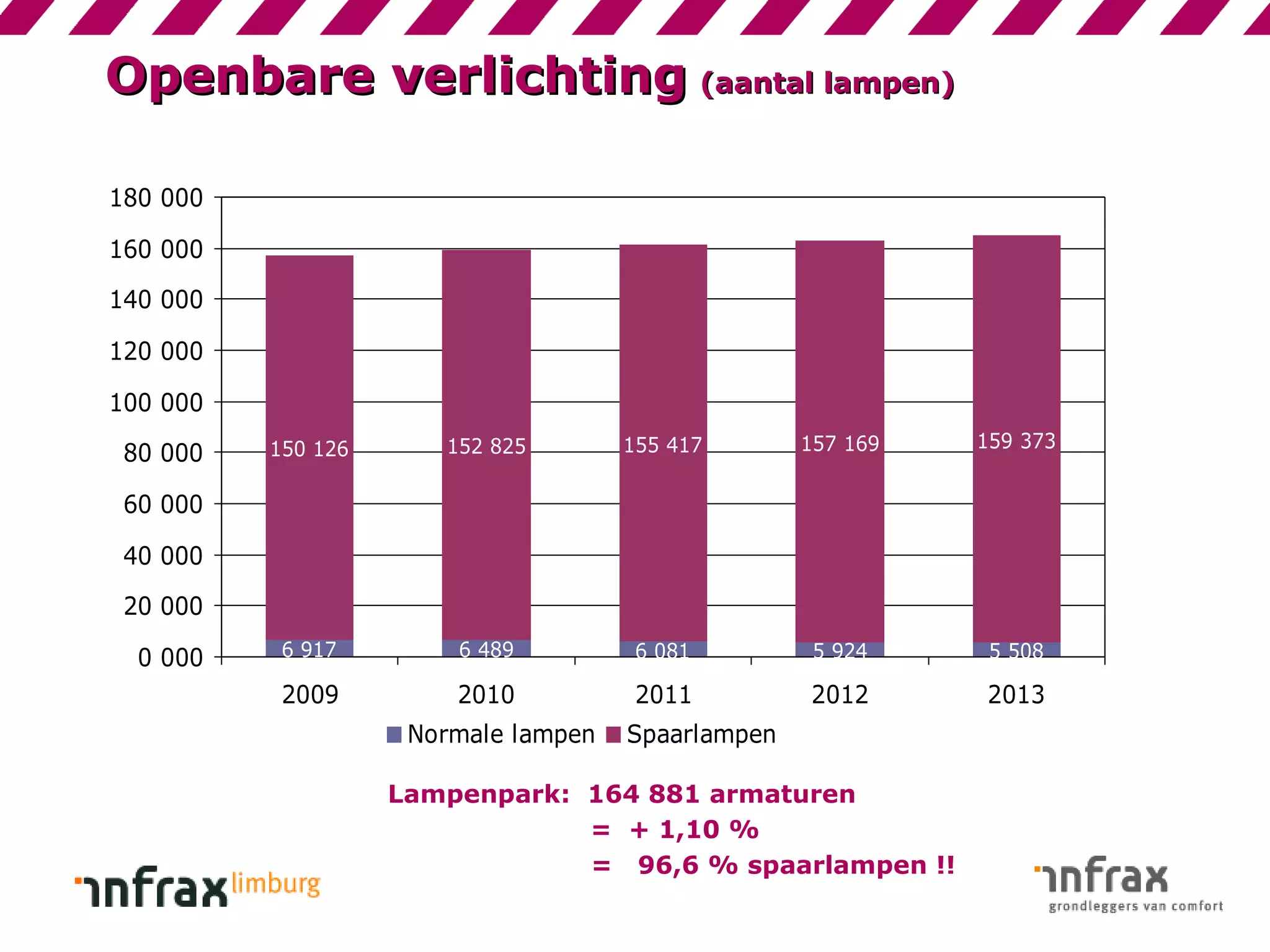

3. Openbare verlichting (aantal lampen)
180 000
160 000
140 000
120 000
100 000
80 000
150 126
152 825
155 417
157 169
159 373
6 917
6 489
6 081
5 924
5 508
2009
2010
2011
2012
2013
60 000
40 000
20 000
0 000
Normale lampen
Spaarlampen
Lampenpark: 164 881 armaturen
= + 1,10 %
= 96,6 % spaarlampen !!

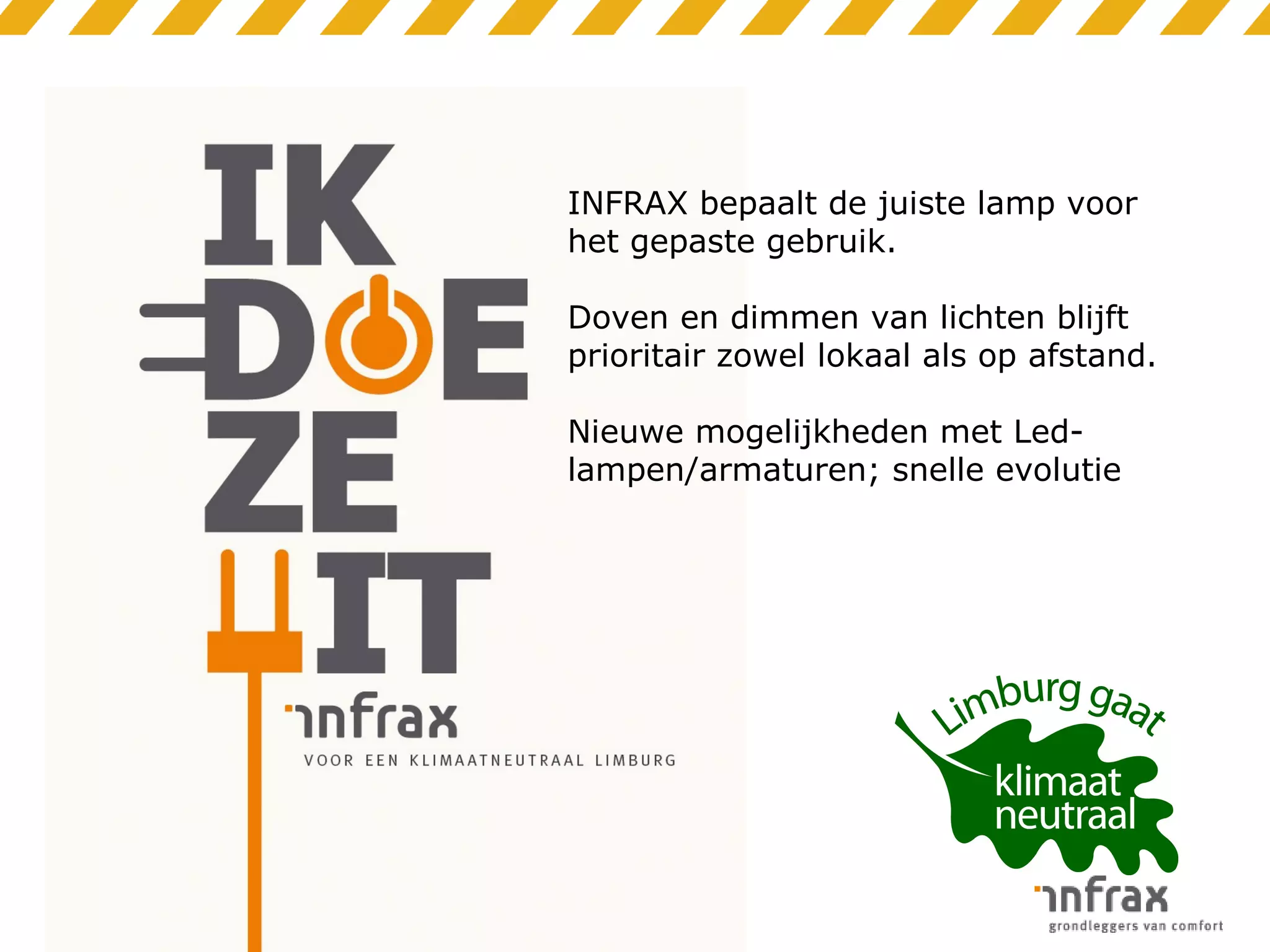

4. INFRAX bepaalt de juiste lamp voor
het gepaste gebruik.
Doven en dimmen van lichten blijft
prioritair zowel lokaal als op afstand.
Nieuwe mogelijkheden met Ledlampen/armaturen; snelle evolutie

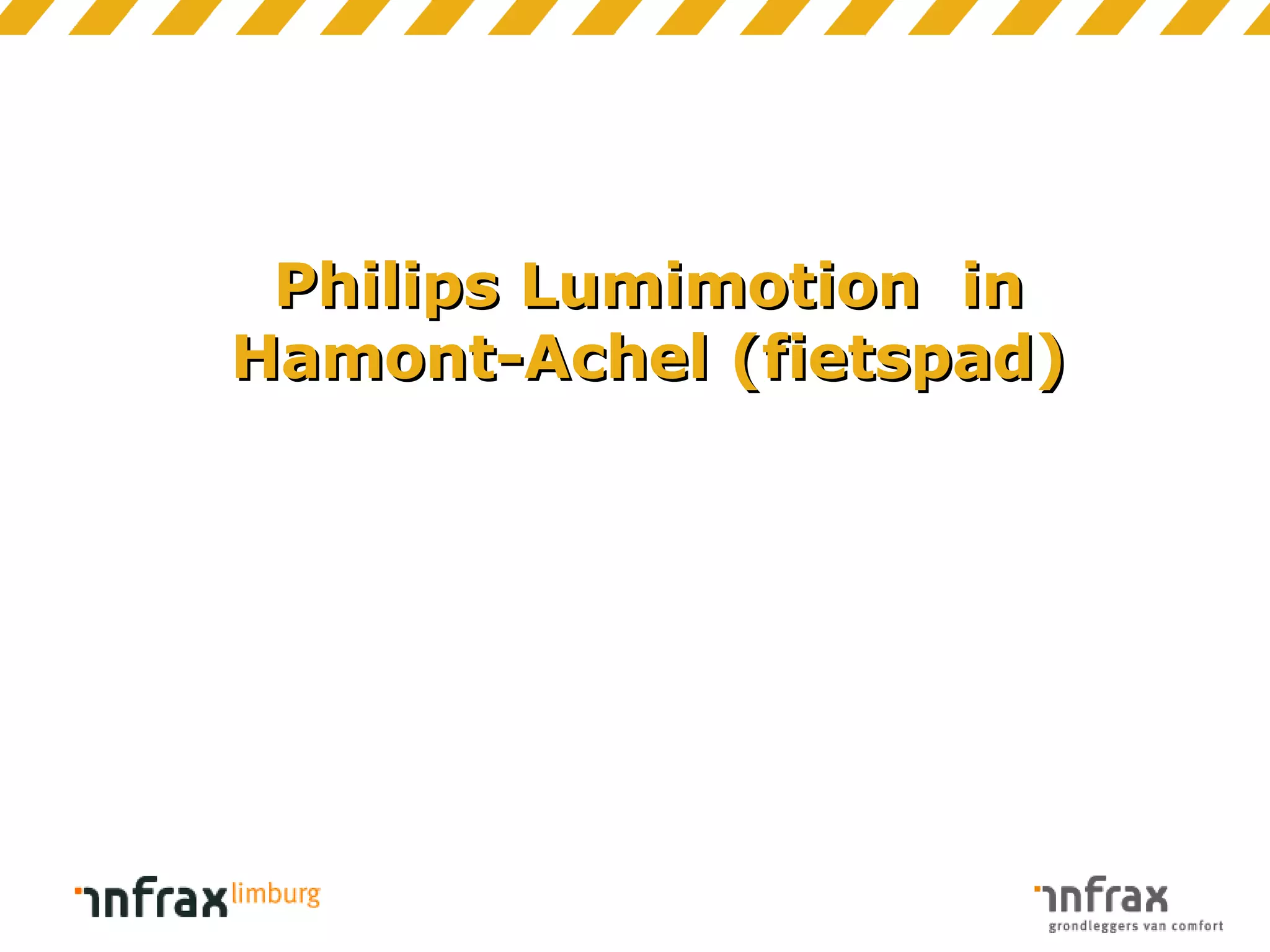

5. Philips Lumimotion in
Hamont-Achel (fietspad)

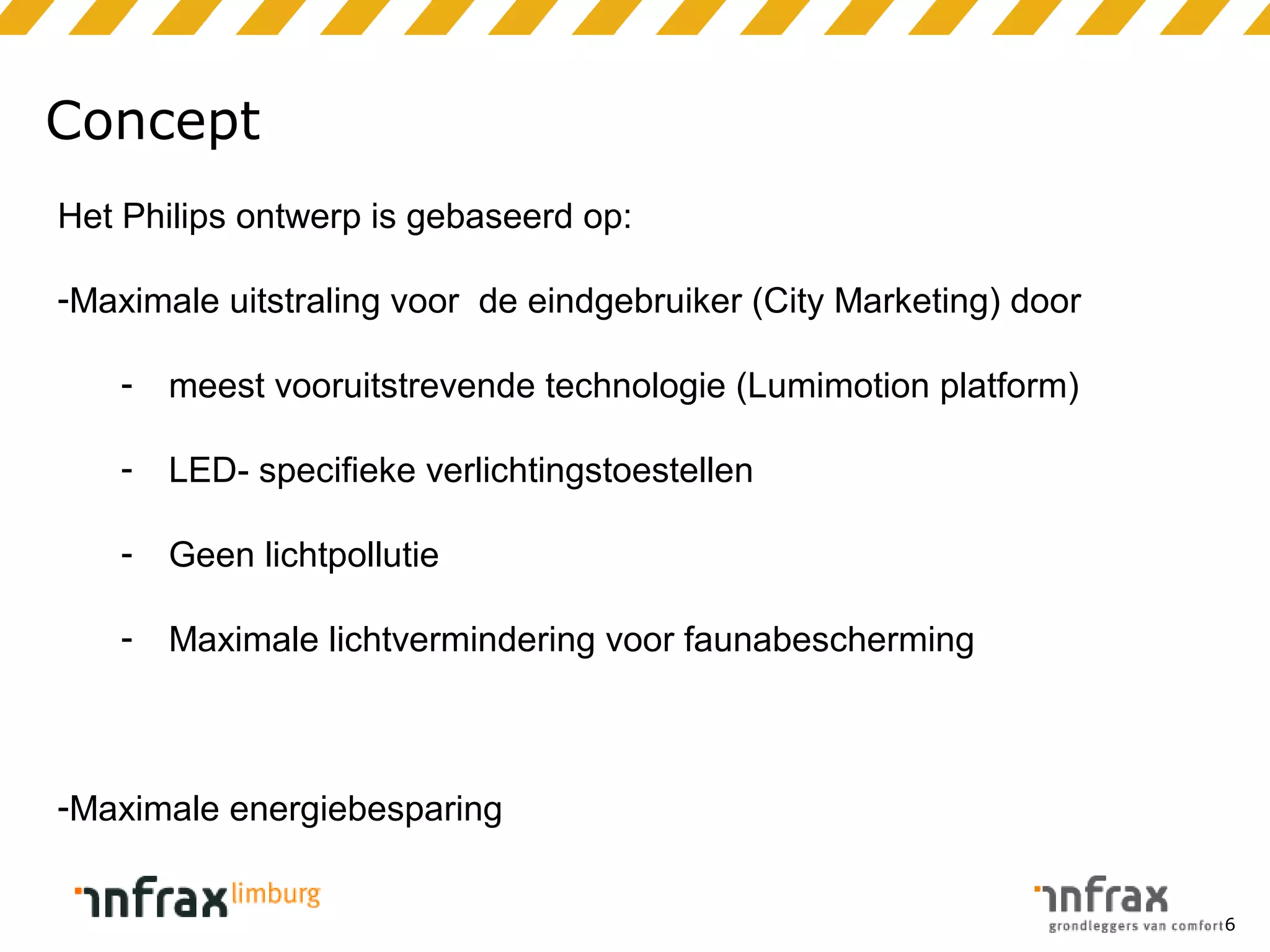

6. Concept
Het Philips ontwerp is gebaseerd op:
-Maximale uitstraling voor de eindgebruiker (City Marketing) door
-
meest vooruitstrevende technologie (Lumimotion platform)
-
LED- specifieke verlichtingstoestellen
-
Geen lichtpollutie
-
Maximale lichtvermindering voor faunabescherming
-Maximale energiebesparing
6

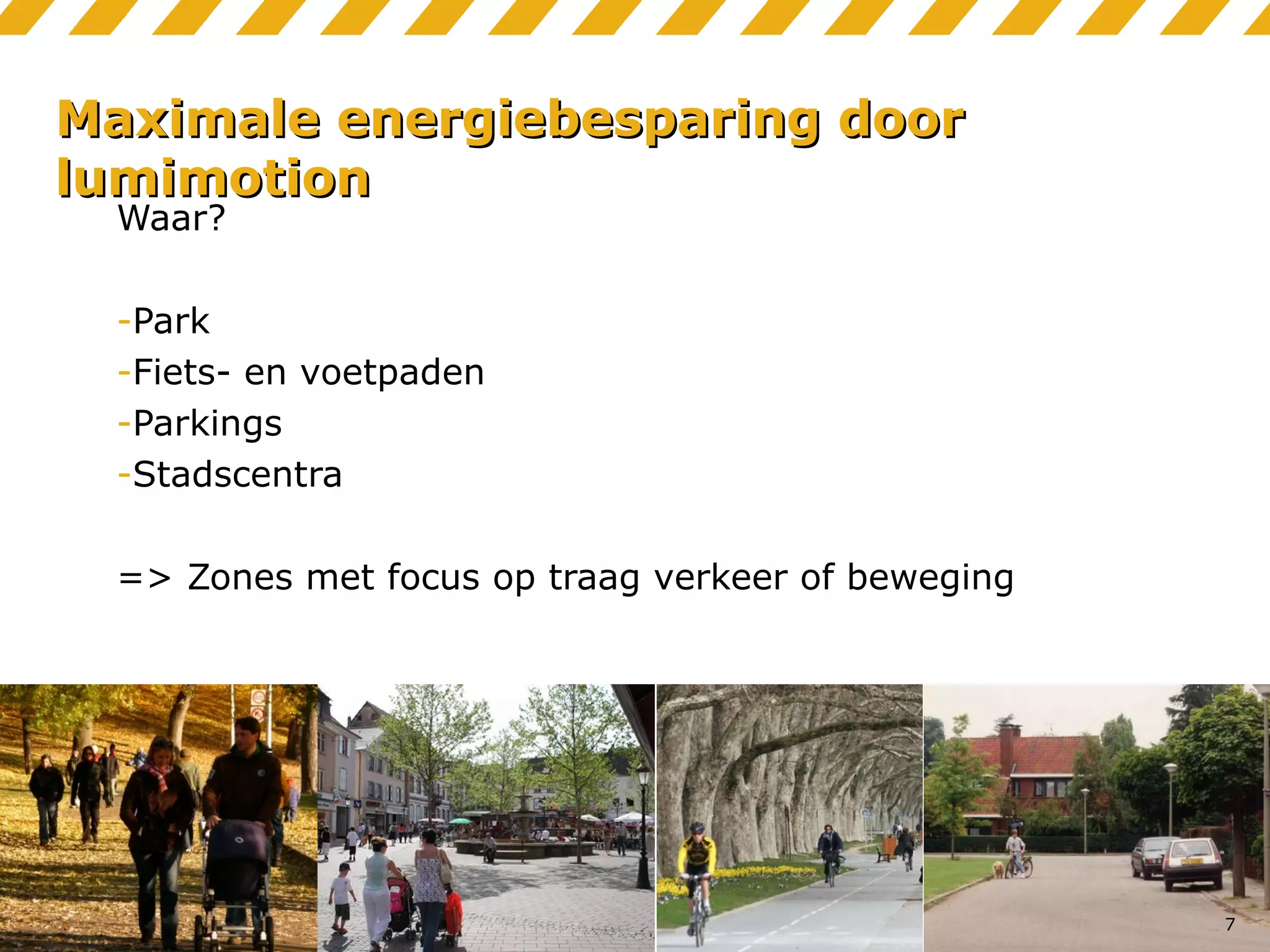

7. Maximale energiebesparing door
lumimotion
Waar?
-Park
-Fiets- en voetpaden
-Parkings
-Stadscentra
=> Zones met focus op traag verkeer of beweging
7

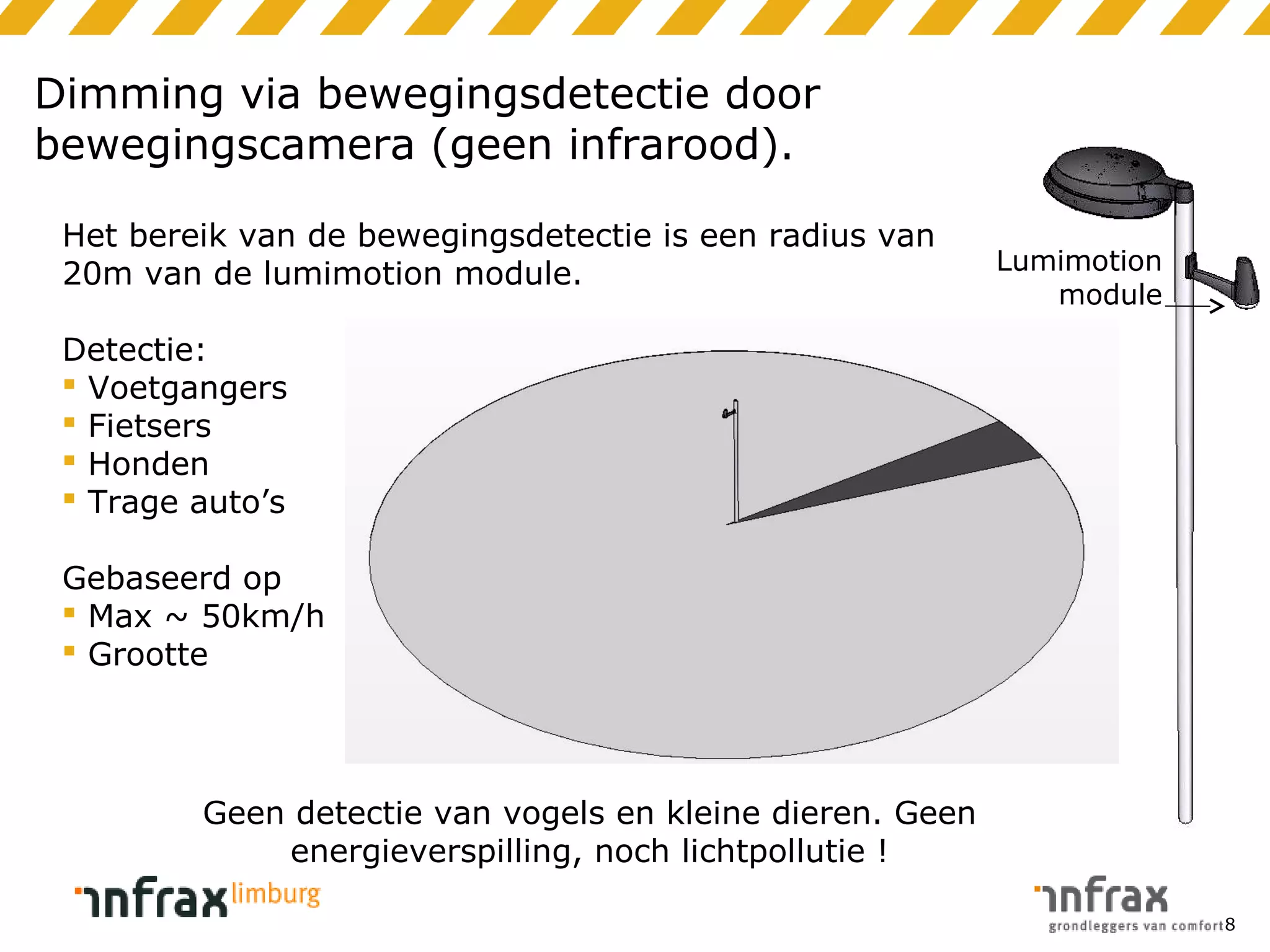

8. Dimming via bewegingsdetectie door
bewegingscamera (geen infrarood).
Het bereik van de bewegingsdetectie is een radius van
20m van de lumimotion module.
Lumimotion
module
Detectie:
 Voetgangers
 Fietsers
 Honden
 Trage auto’s
Gebaseerd op
 Max ~ 50km/h
 Grootte
Geen detectie van vogels en kleine dieren. Geen
energieverspilling, noch lichtpollutie !
8

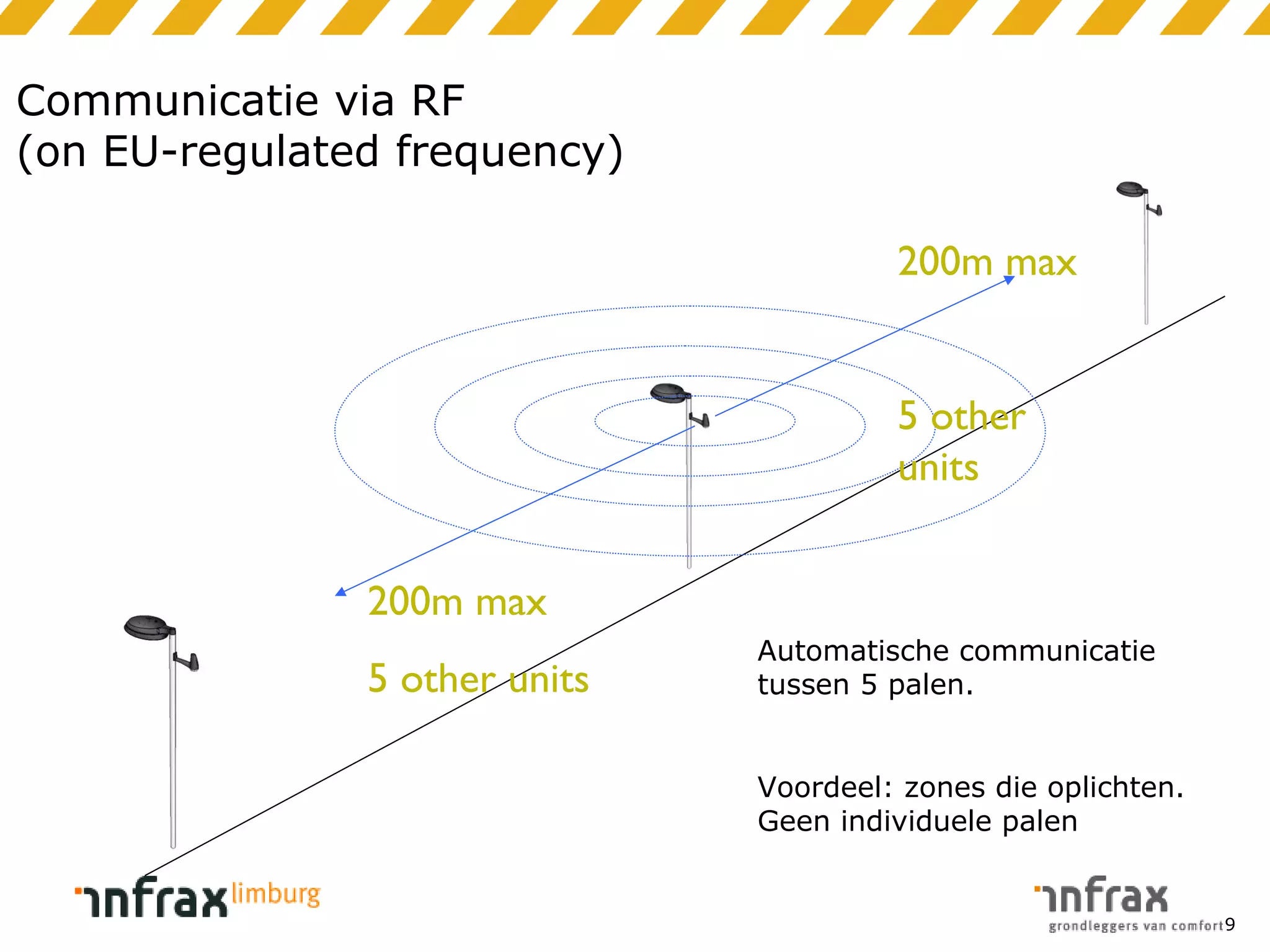

9. Communicatie via RF
(on EU-regulated frequency)
200m max
5 other
units
200m max
5 other units
Automatische communicatie
tussen 5 palen.
Voordeel: zones die oplichten.
Geen individuele palen
9

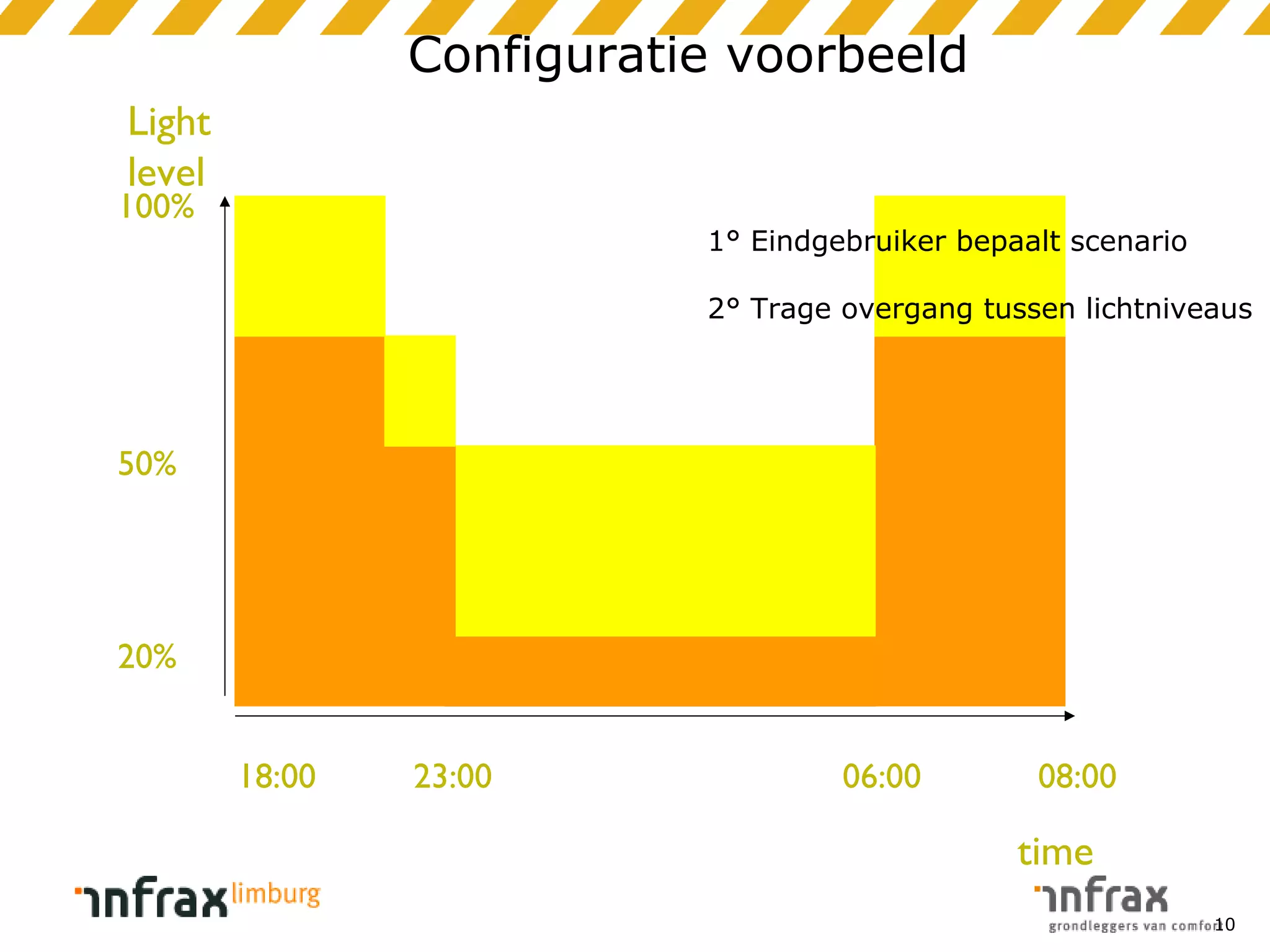

10. Configuratie voorbeeld
Light
level
100%
1° Eindgebruiker bepaalt scenario
2° Trage overgang tussen lichtniveaus
50%
20%
18:00
23:00
06:00
08:00
time
10

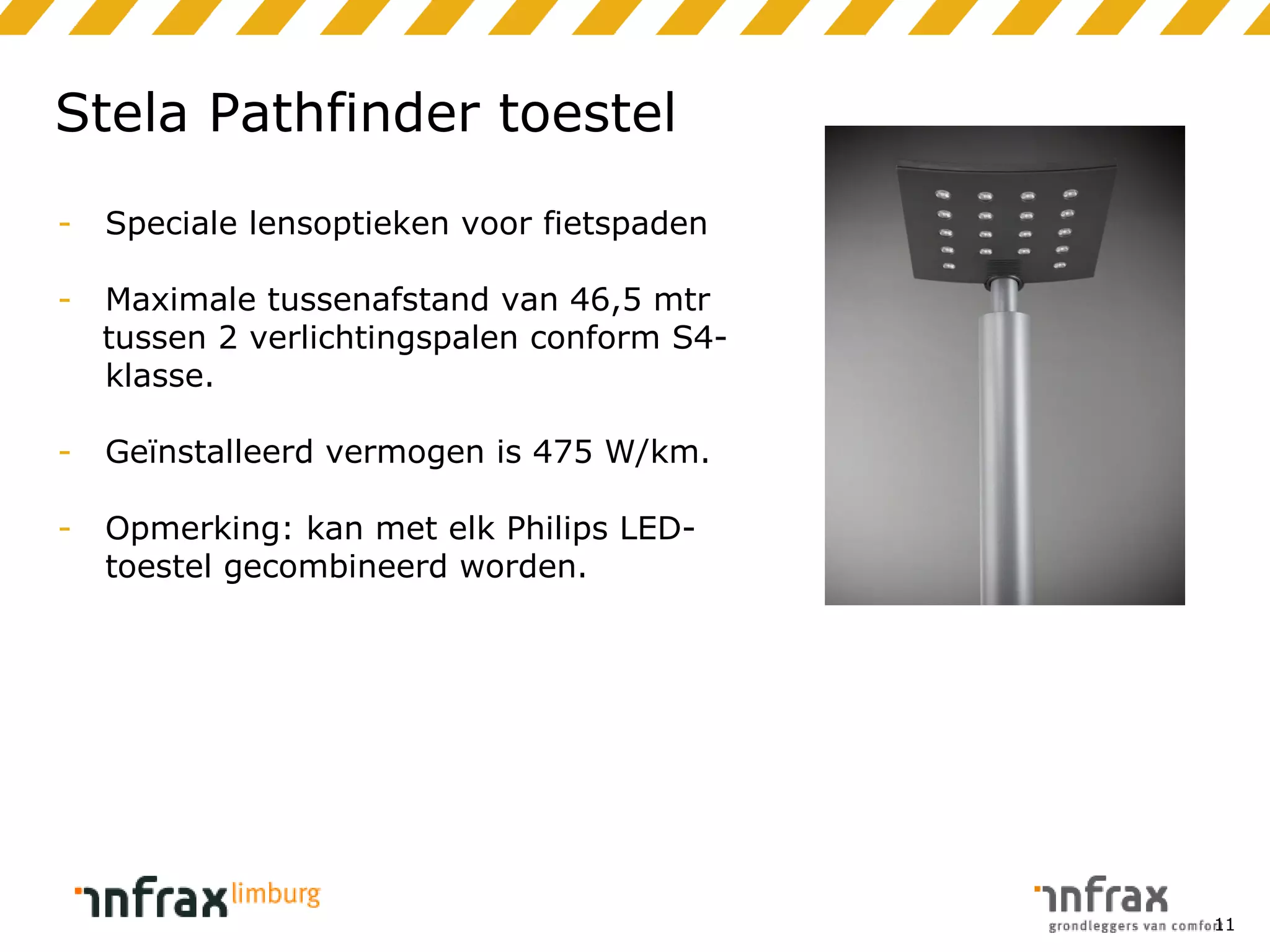

11. Stela Pathfinder toestel
-
Speciale lensoptieken voor fietspaden
-
Maximale tussenafstand van 46,5 mtr
tussen 2 verlichtingspalen conform S4klasse.
-
Geïnstalleerd vermogen is 475 W/km.
-
Opmerking: kan met elk Philips LEDtoestel gecombineerd worden.
11

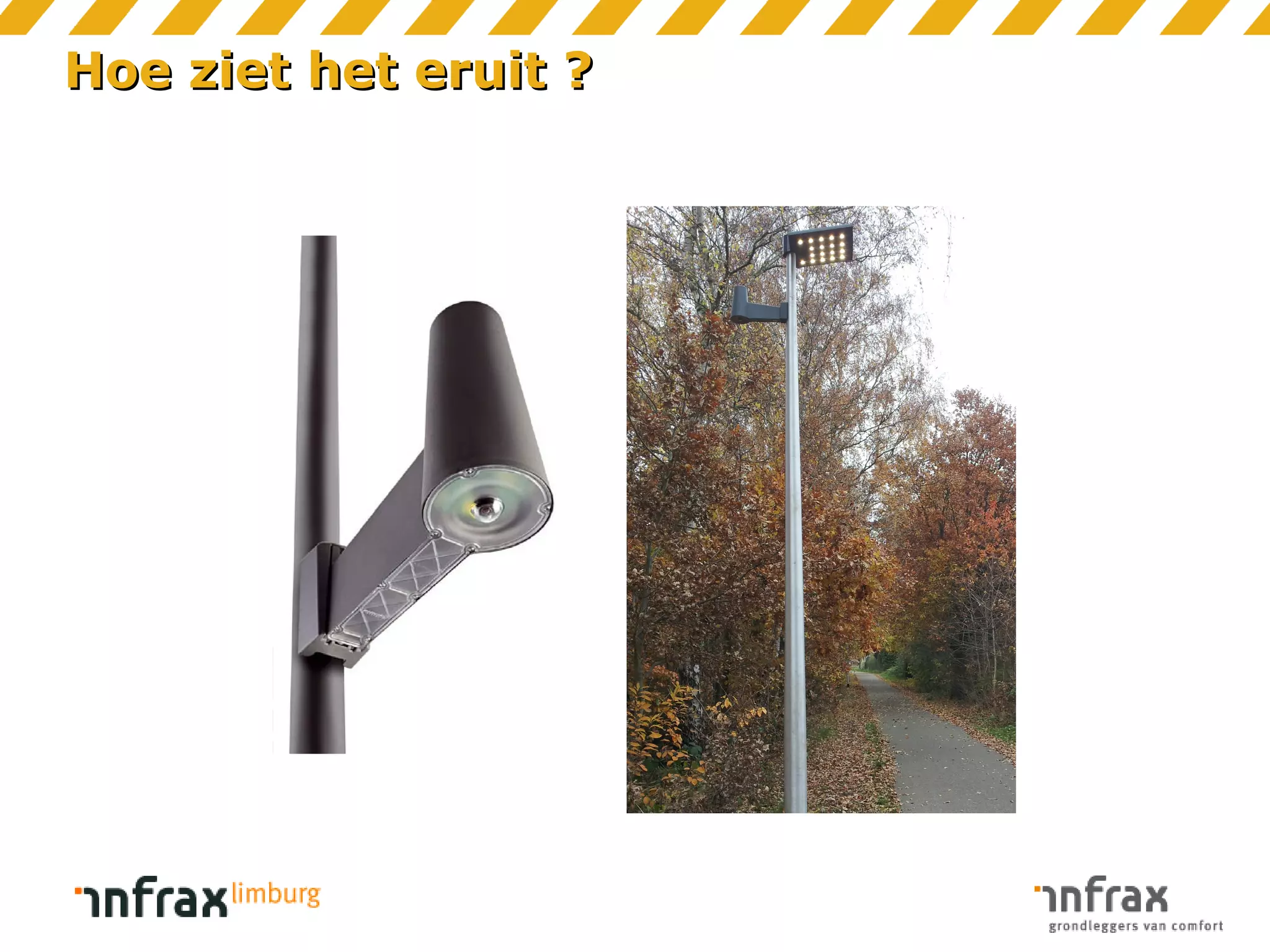

12. Hoe ziet het eruit ?
