気圧センサを使った防犯センサを作ってみました。 以前アップロードしたバージョンではダウンロードしないと日本語が読めなかったので、再度アップロード。

1. winOpen
気圧利用防犯センサ
チーム名：めごまこ hnii@twitter

2. 窓開け検出装置とは？
•防犯などのために、ドアや窓
が開いているか監視しするシス
テム
•外出時には自宅が閉まってい
るか確認でき、外出中に侵入
者などが無いか監視
•従来システムでは全ての窓、
ドアにセンサが必要
制御装置
窓用センサ

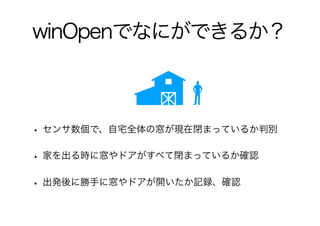

3. winOpenでなにができるか？
• センサ数個で、自宅全体の窓が現在閉まっているか判別
• 家を出る時に窓やドアがすべて閉まっているか確認
• 出発後に勝手に窓やドアが開いたか記録、確認

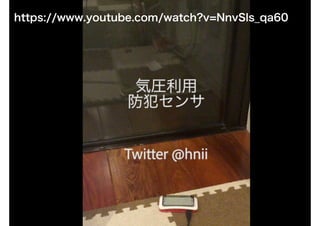

4. https://www.youtube.com/watch?v=NnvSls_qa60

5. 仕組み
• 24時間換気を行っ
ている住居向け
• センサメダルを設置
• 屋外
• 屋内
• 気圧差、時間相関か
ら窓の開閉を検出
24時間換気扇
RohmセンサメダルRohmセンサメダル
窓
風
Raspberry pi zero w+表示器

6. 実験結果
屋内基準センサと屋外センサの相関
0.61771144
屋外センサと屋内センサの差 8Pa
屋内基準センサと屋外センサの相関 -0.6147754
窓開放 窓全閉
medal
生データ
(1分)
正規化
データ
(1分)
屋外センサ高め
気圧はほぼ等しい

7. 相関データ(1分)
表1(窓開放)
in ref out
in 1 0.62456705 0.14835131
ref 0.62456705 1 0.63960565
out 0.14835131 0.63960565 1
表2(窓全閉したところ)
in ref out
in 1 0.99241358 -0.02664064
ref 0.99241350 1 0.09654447
out -0.02664064 0.09654447 1

8. まとめと課題
• 成果：センサ数個で窓が全部閉まっているか判別できる
• 今後：長期安定性の確認をしたい
• 課題：相関を取る場合には1分程度の長さのデータが必要
なので、相関モードではちょっと反応が遅い
