Windowsストアアプリで始める Leap Motion入門
- 1. Windowsストアアプリで始める Leap Motion入門 2013.09.21 Microsoft MVPfor Visual Basic / Oracle ACE 初音玲

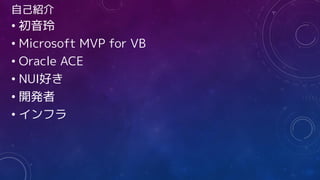

- 2. 自己紹介 • 初音玲 • MicrosoftMVP for VB • Oracle ACE • NUI好き • 開発者 • インフラ
- 3.

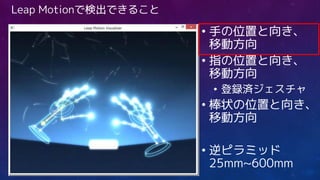

- 4. Leap Motionで検出できること • 手の位置と向き、 移動方向 •指の位置と向き、 移動方向 • 登録済ジェスチャ • 棒状の位置と向き、 移動方向 • 逆ピラミッド 25mm~600mm
- 5. Leap Motion SDKについて •Leap.dll • LeapCSharp.dll • LeapCSharp.NET.4.0.dll Leap Deivice Leap Service Leap Settings App Leap対応アプリ

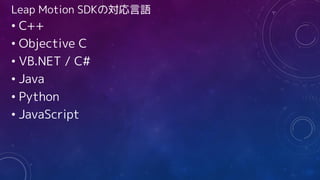

- 6. Leap Motion SDKの対応言語 •C++ • Objective C • VB.NET / C# • Java • Python • JavaScript

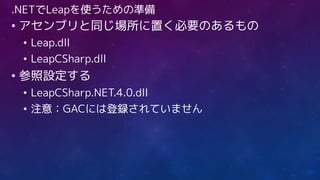

- 7. .NETでLeapを使うための準備 • アセンブリと同じ場所に置く必要のあるもの • Leap.dll •LeapCSharp.dll • 参照設定する • LeapCSharp.NET.4.0.dll • 注意：GACには登録されていません

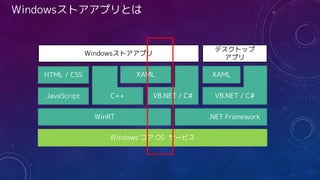

- 8. C++ Windows コア OSサービス WinRT .NET Framework JavaScript XAMLHTML / CSS XAML Windowsストアアプリ デスクトップ アプリ Windowsストアアプリとは VB.NET / C# VB.NET / C#

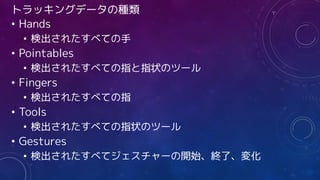

- 9. トラッキングデータの種類 • Hands • 検出されたすべての手 •Pointables • 検出されたすべての指と指状のツール • Fingers • 検出されたすべての指 • Tools • 検出されたすべての指状のツール • Gestures • 検出されたすべてジェスチャーの開始、終了、変化

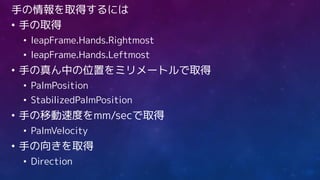

- 10. 手の情報を取得するには • 手の取得 • leapFrame.Hands.Rightmost •leapFrame.Hands.Leftmost • 手の真ん中の位置をミリメートルで取得 • PalmPosition • StabilizedPalmPosition • 手の移動速度をmm/secで取得 • PalmVelocity • 手の向きを取得 • Direction
- 11. 指の情報を取得するには • 指の先端の取得 • leapFrame.Hands.Rightmost.Fingers •leapFrame.Hands.Leftmost.Fingers • 指の先端の位置をミリメートルで取得 • TipPosition • StabilizedTipPosition • 指の先端の移動速度をmm/secで取得 • PalmVelocity • 指の向きを取得 • Direction
- 12.

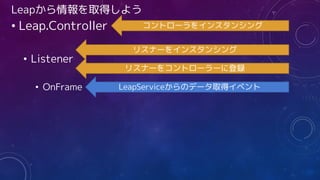

- 13. Leapから情報を取得しよう • Leap.Controller • Listener •OnFrame コントローラをインスタンシング リスナーをインスタンシング リスナーをコントローラーに登録 LeapServiceからのデータ取得イベント
- 14. Listener-OnFrameの例 Dim leapFrame AsFrame = _controller.Frame If Not leapFrame.Hands.Empty Then Dim rightHand As Hand = leapFrame.Hands.Rightmost Dim leftHand As Hand = leapFrame.Hands.Leftmost Dim rightFingers As FingerList = rightHand.Fingers Dim leftFingers As FingerList = leftHand.Fingers Me.Pos.Hand(0) = leftHand.PalmPosition Me.Pos.Hand(1) = rightHand.PalmPosition If (Not leftFingers.Empty AndAlso leftFingers(0).TipPosition.x < 0) Then Dim left = (From fig In leftFingers Order By fig.TipPosition.x Select fig).ToList For index As Integer = 0 To left.Count - 1 Me.Pos.Finger(index) = left(index).TipPosition Next End If
- 15.

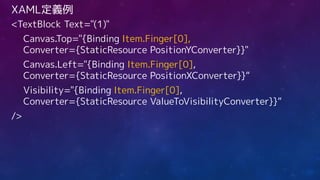

- 16. XAML定義例 <TextBlock Text="(1)" Canvas.Top="{Binding Item.Finger[0], Converter={StaticResourcePositionYConverter}}" Canvas.Left="{Binding Item.Finger[0], Converter={StaticResource PositionXConverter}}“ Visibility="{Binding Item.Finger[0], Converter={StaticResource ValueToVisibilityConverter}}“ />
- 17. Leapの位置情報を画面位置に変換するConverter • PositionYConverter • PositionXConverter •ValueToVisibilityConverter
- 18.
- 19.

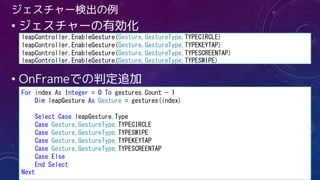

- 20. ジェスチャー検出の例 • ジェスチャーの有効化 • OnFrameでの判定追加 leapController.EnableGesture(Gesture.GestureType.TYPECIRCLE) leapController.EnableGesture(Gesture.GestureType.TYPEKEYTAP) leapController.EnableGesture(Gesture.GestureType.TYPESCREENTAP) leapController.EnableGesture(Gesture.GestureType.TYPESWIPE) Forindex As Integer = 0 To gestures.Count - 1 Dim leapGesture As Gesture = gestures(index) Select Case leapGesture.Type Case Gesture.GestureType.TYPECIRCLE Case Gesture.GestureType.TYPESWIPE Case Gesture.GestureType.TYPEKEYTAP Case Gesture.GestureType.TYPESCREENTAP Case Else End Select Next

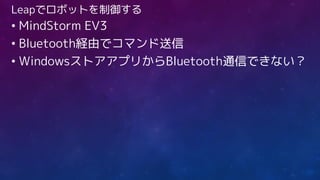

- 21. Leapでロボットを制御する • MindStorm EV3 •Bluetooth経由でコマンド送信 • WindowsストアアプリからBluetooth通信できない？
- 22.
- 23.

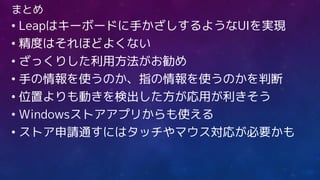

- 24. まとめ • Leapはキーボードに手かざしするようなUIを実現 • 精度はそれほどよくない •ざっくりした利用方法がお勧め • 手の情報を使うのか、指の情報を使うのかを判断 • 位置よりも動きを検出した方が応用が利きそう • Windowsストアアプリからも使える • ストア申請通すにはタッチやマウス対応が必要かも
