Обзор продуктов ViPNet ЭДО
2014
Александр Кийко
Начальник отдела разработки систем ЭДО
КykoAS@infotecs.ru

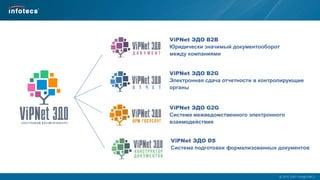

2.  2014, ОАО «ИнфоТеКС».
ViPNet ЭДО B2B
Юридически значимый документооборот
между компаниями
ViPNet ЭДО B2G
Электронная сдача отчетности в контролирующие
органы
ViPNet ЭДО G2G
Система межведомственного электронного
взаимодействия
ViPNet ЭДО DS
Система подготовки формализованных документов

3.  2014, ОАО «ИнфоТеКС».
Система юридически значимого
документооборота между компаниями

4.  2014, ОАО «ИнфоТеКС».

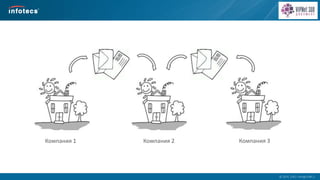

Компания 1 Компания 2 Компания 3

5.  2014, ОАО «ИнфоТеКС».
Компания 1
Компания 2
Оператор
электронного документооборота

6.  2014, ОАО «ИнфоТеКС».

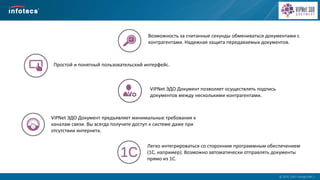

Возможность за считанные секунды обмениваться документами с
контрагентами. Надежная защита передаваемых документов.
Простой и понятный пользовательский интерфейс.
ViPNet ЭДО Документ позволяет осуществлять подпись
документов между несколькими контрагентами.
ViPNet ЭДО Документ предъявляет минимальные требования к
каналам связи. Вы всегда получите доступ к системе даже при
отсутствии интернета.
Легко интегрироваться со сторонним программным обеспечением
(1С, например). Возможно автоматически отправлять документы
прямо из 1С.

7.  2014, ОАО «ИнфоТеКС».
Возможность запуска на любых устройствах
Различные варианты клиентского ПО: Толстый клиент,
WEB – приложение, Мобильная версия
Моментальная синхронизация данных на всех рабочих местах

8.  2014, ОАО «ИнфоТеКС».

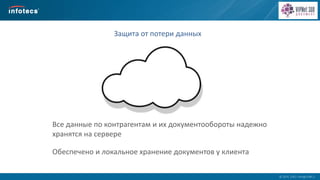

Защита от потери данных
Все данные по контрагентам и их документообороты надежно
хранятся на сервере
Обеспечено и локальное хранение документов у клиента

9.  2014, ОАО «ИнфоТеКС».
Высокая степень защищенности документов
Хранение документов на сервере, зашифрованных на получателя
Отсутствие возможности доступа к документам со стороны оператора ЭДО
Возможность обмена конфиденциальными документами

10.  2014, ОАО «ИнфоТеКС».

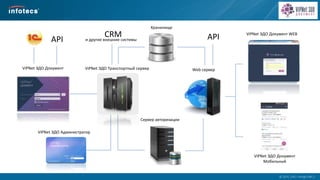

ViPNet ЭДО Транспортный серверViPNet ЭДО Документ
Сервер авторизации
Web сервер
ViPNet ЭДО Документ WEB
Хранилище
ViPNet ЭДО Администратор
CRMи другие внешние системы API
ViPNet ЭДО Документ
Мобильный
API

11.  2014, ОАО «ИнфоТеКС».

12.  2014, ОАО «ИнфоТеКС».
Система электронной отчетности
через интернет

13.  2014, ОАО «ИнфоТеКС».
Компания 1
Оператор
электронного документооборота
ПФР
ФСС
ФНС
Росстат

14.  2014, ОАО «ИнфоТеКС».

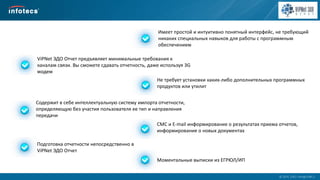

Имеет простой и интуитивно понятный интерфейс, не требующий
никаких специальных навыков для работы с программным
обеспечением
Содержит в себе интеллектуальную систему импорта отчетности,
определяющую без участия пользователя ее тип и направления
передачи
ViPNet ЭДО Отчет предъявляет минимальные требования к
каналам связи. Вы сможете сдавать отчетность, даже используя 3G
модем
Не требует установки каких-либо дополнительных программных
продуктов или утилит
СМС и E-mail информирование о результатах приема отчетов,
информирование о новых документах
Моментальные выписки из ЕГРЮЛ/ИП
Подготовка отчетности непосредственно в
ViPNet ЭДО Отчет

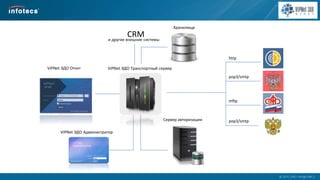

15.  2014, ОАО «ИнфоТеКС».
ViPNet ЭДО Транспортный серверViPNet ЭДО Отчет
Сервер авторизации
Хранилище
ViPNet ЭДО Администратор
CRMи другие внешние системы
http
pop3/smtp
mftp
pop3/smtp

16.  2014, ОАО «ИнфоТеКС».

17.  2014, ОАО «ИнфоТеКС».
Система межведомственного электронного
взаимодействия

18.  2014, ОАО «ИнфоТеКС».

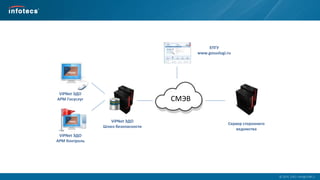

ViPNet ЭДО
Шлюз безопасности
Сервер стороннего
ведомства
ЕПГУ
www.gosuslugi.ru
ViPNet ЭДО
АРМ Госуслуг
ViPNet ЭДО
АРМ Контроль
СМЭВ

19.  2014, ОАО «ИнфоТеКС».
ViPNet ЭДО
АРМ Контроль
ViPNet ЭДО Шлюз
безопасности
ViPNet ЭДО
АРМ Госуслуг
Сервер Ростелекома
(ФСМЭВ)
Сервер стороннего
ФОИВ
Сервер регионального
оператора СМЭВ
Сервер стороннего
регионального ФОИВ
Рабочее место ФОИВРабочее место
регионального ФОИВ
Региональный уровень Федеральный уровень
ЕПГУ
www.gosuslugi.ru

20.  2014, ОАО «ИнфоТеКС».
ViPNet ЭДО АРМ Госуслуг
Основные функциональные возможности
- Подготовка запросов и ответов с использованием
экранных форм
- Принятие запроса в работу исполнителями
- Поддержка разграничения прав (Передача
созданных запросов и ответов на утверждение
уполномоченному лицу, разграничение прав по
работе с запросами и услугами)
- Экспорт запросов о ответов в форматы PDF и XML
- Печать запросов и ответов
- Проверка ЭП
- Поддержка возможности интеграции со
сторонними системами

21.  2014, ОАО «ИнфоТеКС».

22.  2014, ОАО «ИнфоТеКС».

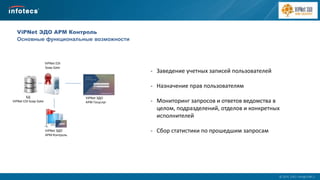

ViPNet EDI
Soap Gate
ViPNet ЭДО
АРМ Госуслуг
ViPNet ЭДО
АРМ Контроль
БД
ViPNet EDI Soap Gate
- Заведение учетных записей пользователей
- Назначение прав пользователям
- Мониторинг запросов и ответов ведомства в
целом, подразделений, отделов и конкретных
исполнителей
- Сбор статистики по прошедшим запросам
ViPNet ЭДО АРМ Контроль
Основные функциональные возможности

23.  2014, ОАО «ИнфоТеКС».

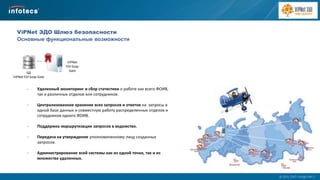

ViPNet
EDI Soap
Gate
БД
ViPNet EDI Soap Gate
- Удаленный мониторинг и сбор статистики о работе как всего ФОИВ,
так и различных отделов или сотрудников.
- Централизованное хранение всех запросов и ответов на запросы в
одной базе данных и совместную работу распределенных отделов и
сотрудников одного ФОИВ.
- Поддержка маршрутизации запросов в ведомство.
- Передача на утверждение уполномоченному лицу созданных
запросов.
- Администрирование всей системы как из одной точки, так и из
множества удаленных.
ViPNet ЭДО Шлюз безопасности
Основные функциональные возможности

24.  2014, ОАО «ИнфоТеКС».
Система подготовки формализованных
документов

25.  2014, ОАО «ИнфоТеКС».
ViPNet EDI DSServer
ViPNet EDI DSClient
ViPNet EDI DSAdministrator
Сторонняя система ЭДО

26.  2014, ОАО «ИнфоТеКС».

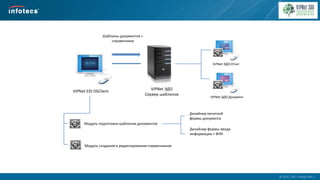

ViPNet EDI DSClient
ViPNet ЭДО
Сервер шаблонов
Модуль подготовки шаблонов документов
Модуль создания и редактирования справочников
ViPNet ЭДО Отчет
ViPNet ЭДО Документ
Дизайнер печатной
формы документа
Дизайнер формы ввода
информации + ФЛК
Шаблоны документов +
справочники

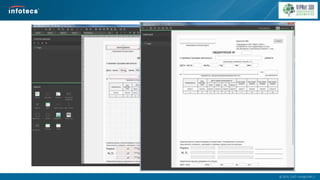

27.  2014, ОАО «ИнфоТеКС».

28.  2014, ОАО «ИнфоТеКС».

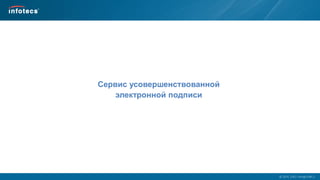

Сервис усовершенствованной
электронной подписи

29.  2014, ОАО «ИнфоТеКС».
Как будет обеспечена
возможность проверки
валидности ЭП, которая была
поставлена несколько лет назад?
Как будет обеспечена
юридическая значимость
документов через длительный
интервал времени?
Как доказать, что подпись,
поставленная несколько лет
назад, соответствовала валидному
сертификату ЭП?

30.  2014, ОАО «ИнфоТеКС».

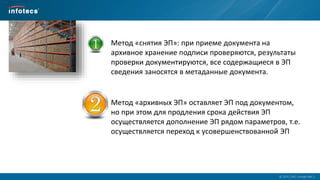

Метод «снятия ЭП»: при приеме документа на
архивное хранение подписи проверяются, результаты
проверки документируются, все содержащиеся в ЭП
сведения заносятся в метаданные документа.
Метод «архивных ЭП» оставляет ЭП под документом,
но при этом для продления срока действия ЭП
осуществляется дополнение ЭП рядом параметров, т.е.
осуществляется переход к усовершенствованной ЭП

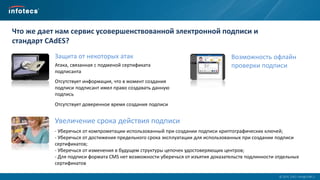

31.  2014, ОАО «ИнфоТеКС».
Что же дает нам сервис усовершенствованной электронной подписи и
стандарт CAdES?
Возможность офлайн
проверки подписи
Защита от некоторых атак
Атака, связанная с подменой сертификата
подписанта
Отсутствует информация, что в момент создания
подписи подписант имел право создавать данную
подпись
Отсутствует доверенное время создания подписи
Увеличение срока действия подписи
- Уберечься от компрометации использованный при создании подписи криптографических ключей;
- Уберечься от достижения предельного срока эксплуатации для использованных при создании подписи
сертификатов;
- Уберечься от изменения в будущем структуры цепочек удостоверяющих центров;
- Для подписи формата CMS нет возможности уберечься от изъятия доказательств подлинности отдельных
сертификатов

32.  2014, ОАО «ИнфоТеКС».

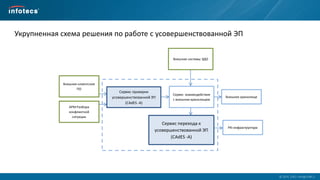

Сервис перехода к
усовершенствованной ЭП
(CAdES -A)
PKI инфраструктура
Внешнее хранилище
Сервис проверки
усовершенствованной ЭП
(CAdES -A)
Сервис взаимодействия
с внешним хранилищем
АРМ Разбора
конфликтной
ситуации
Внешнее клиентское
ПО
Внешние системы ЭДО
Укрупненная схема решения по работе с усовершенствованной ЭП

33. Спасибо за внимание!
Вопросы?
