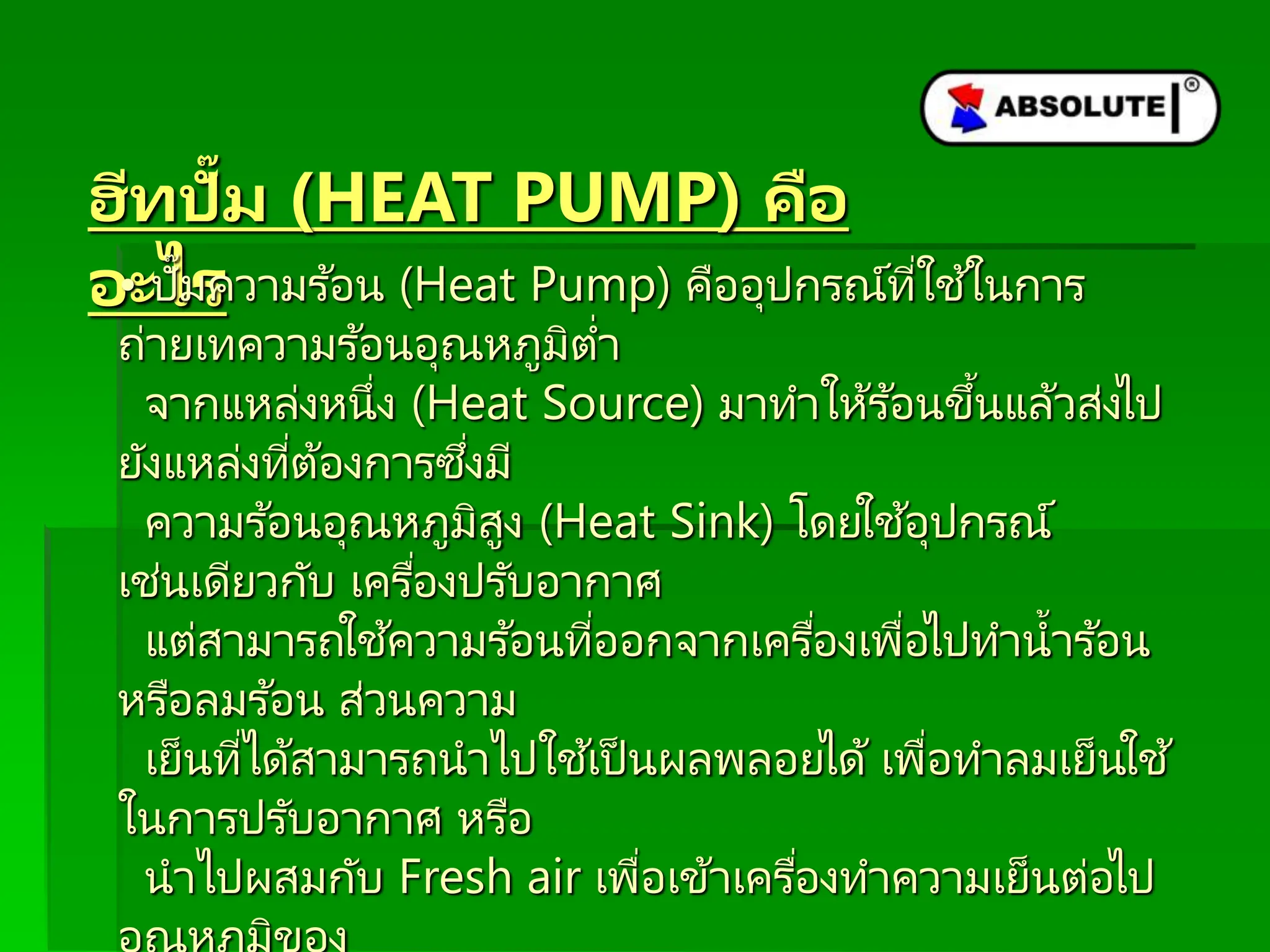

- 2. ฮีทปั๊ม (HEAT PUMP)คือ อะไร • ปั๊มความร ้อน (Heat Pump) คืออุปกรณ์ที่ใช ้ในการ ถ่ายเทความร ้อนอุณหภูมิต่า จากแหล่งหนึ่ง (Heat Source) มาทาให้ร ้อนขึ้นแล้วส่งไป ยังแหล่งที่ต้องการซึ่งมี ความร ้อนอุณหภูมิสูง (Heat Sink) โดยใช้อุปกรณ์ เช่นเดียวกับ เครื่องปรับอากาศ แต่สามารถใช ้ความร ้อนที่ออกจากเครื่องเพื่อไปทาน้าร ้อน หรือลมร ้อน ส่วนความ เย็นที่ได้สามารถนาไปใช้เป็ นผลพลอยได้ เพื่อทาลมเย็นใช้ ในการปรับอากาศ หรือ นาไปผสมกับ Fresh air เพื่อเข้าเครื่องทาความเย็นต่อไป
- 3.

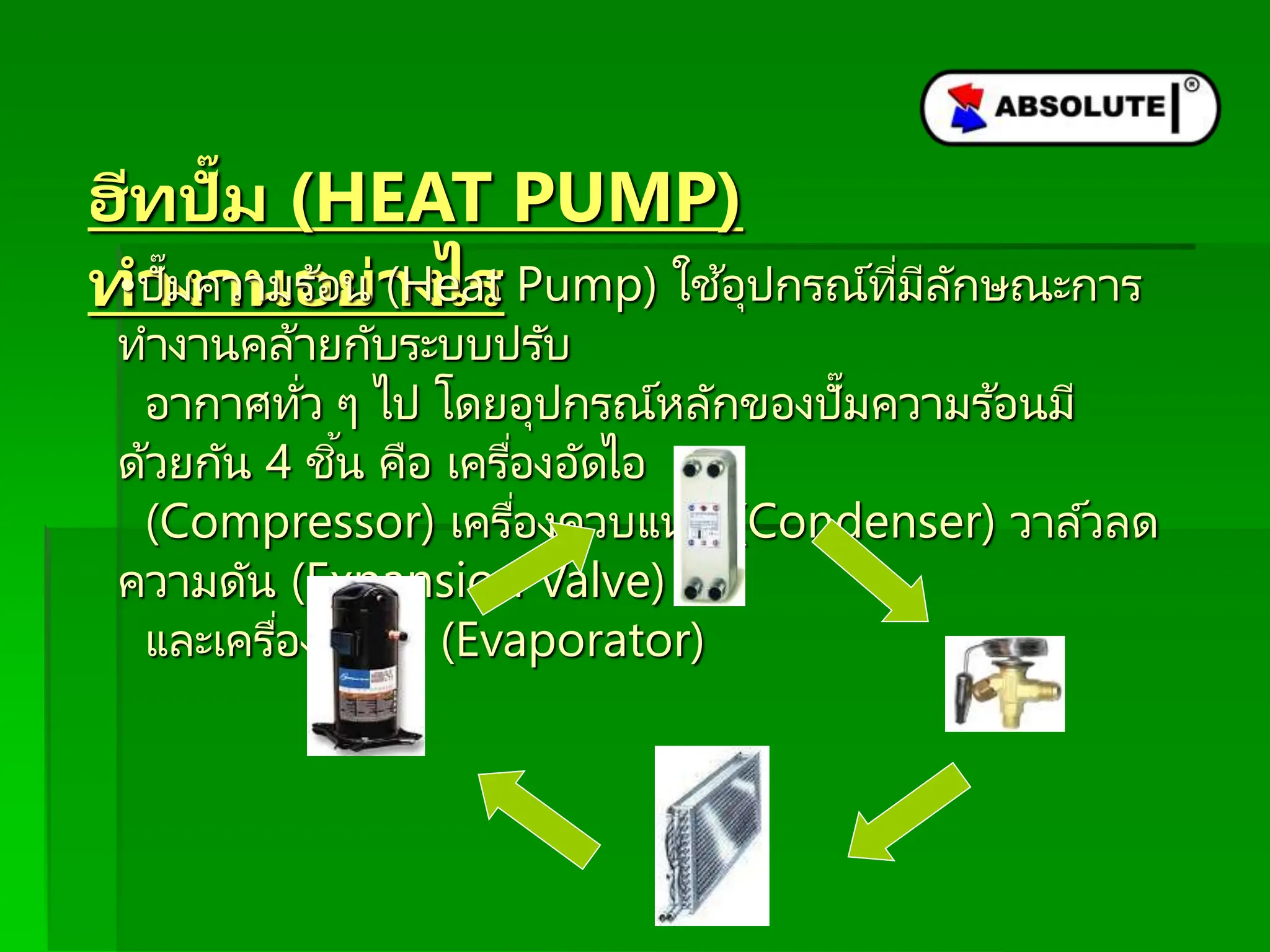

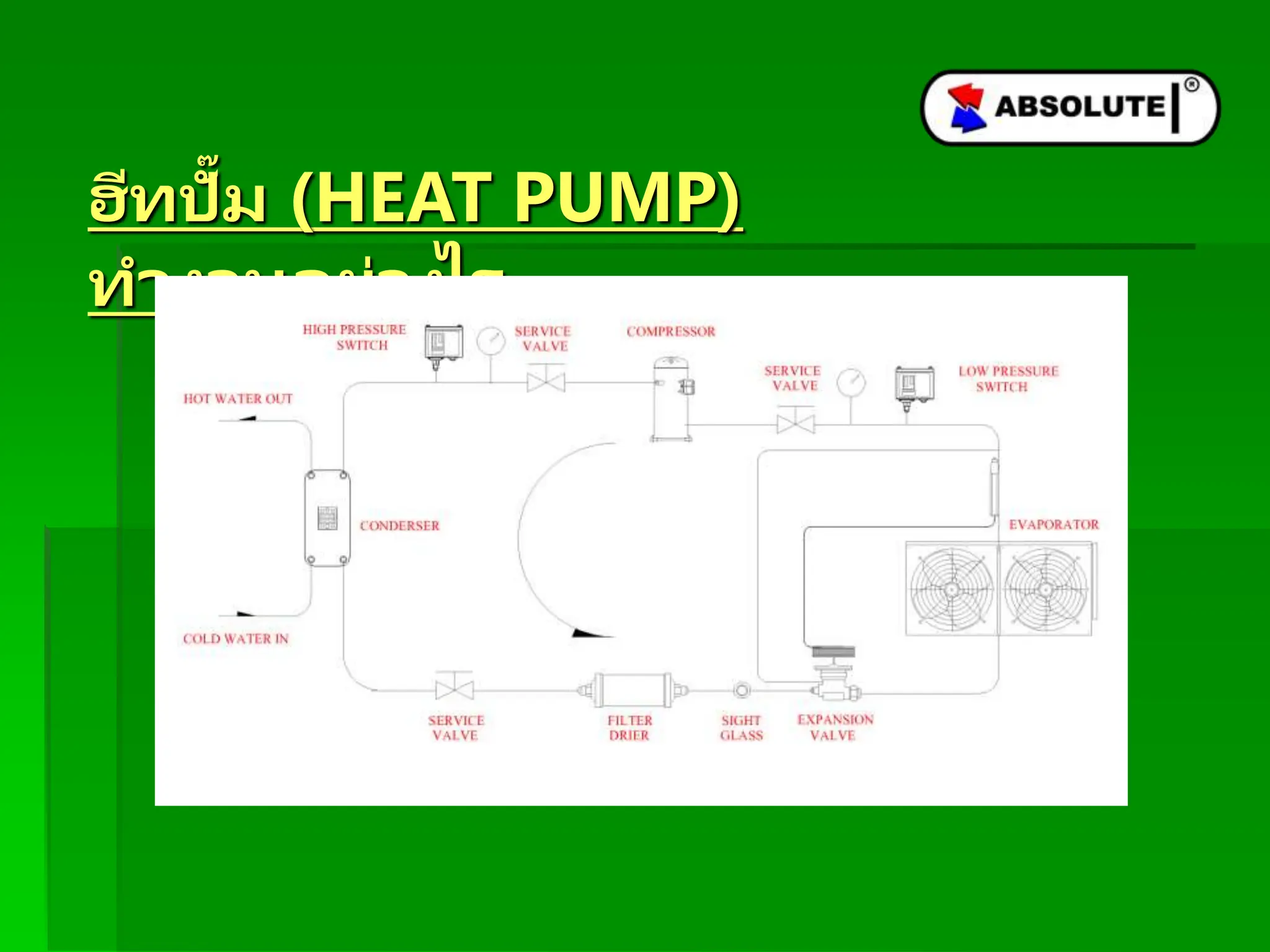

- 4. ฮีทปั๊ม (HEAT PUMP) ทำงำนอย่ำงไร •ปั๊มความร้อน (Heat Pump) ใช ้อุปกรณ์ที่มีลักษณะการ ทางานคล้ายกับระบบปรับ อากาศทั่ว ๆ ไป โดยอุปกรณ์หลักของปั๊มความร ้อนมี ด้วยกัน 4 ชิ้น คือ เครื่องอัดไอ (Compressor) เครื่องควบแน่น (Condenser) วาล์วลด ความดัน (Expansion Valve) และเครื่องระเหย (Evaporator)

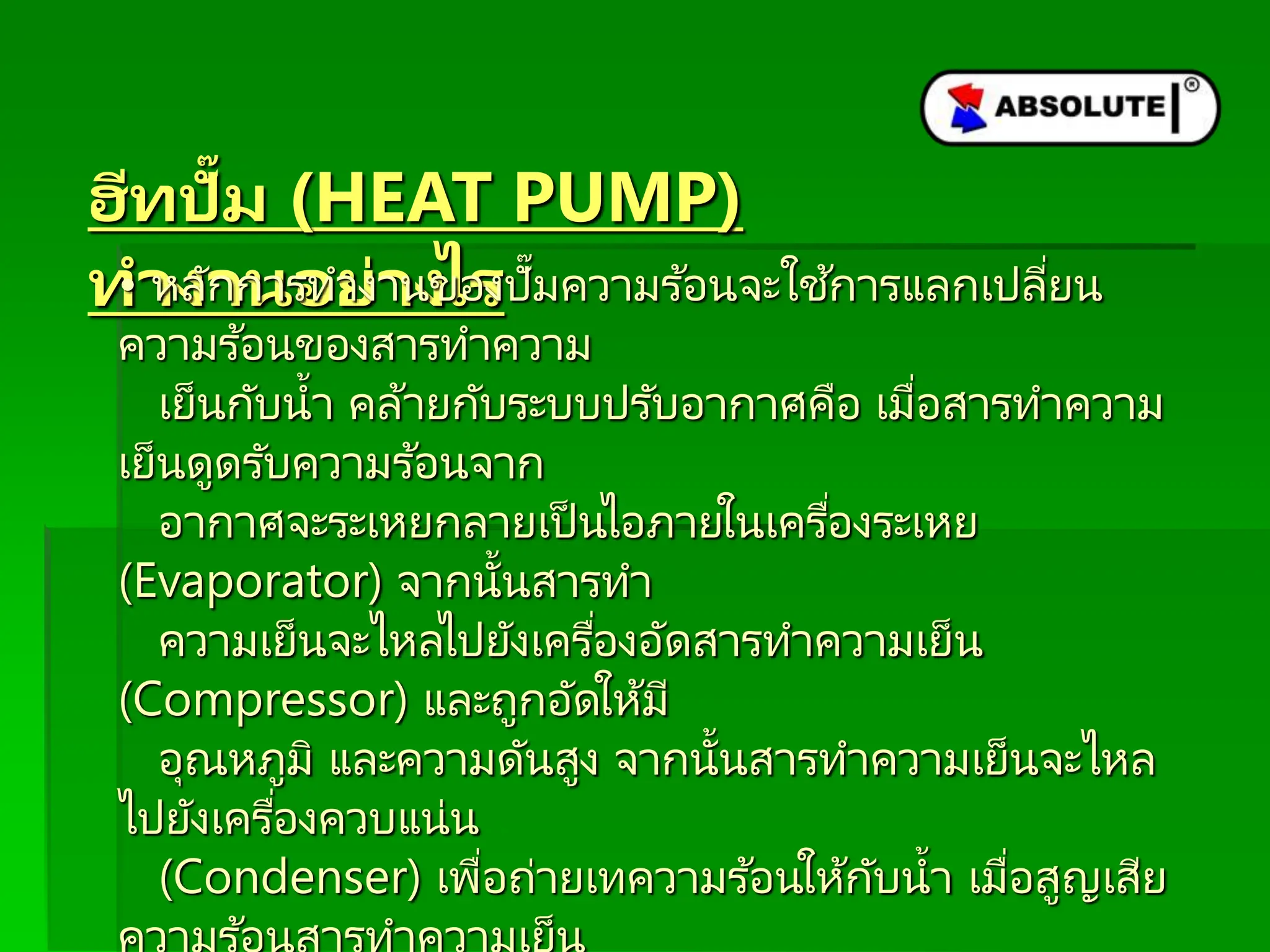

- 5. ฮีทปั๊ม (HEAT PUMP) ทำงำนอย่ำงไร •หลักการทางานของปั๊มความร ้อนจะใช ้การแลกเปลี่ยน ความร ้อนของสารทาความ เย็นกับน้า คล้ายกับระบบปรับอากาศคือ เมื่อสารทาความ เย็นดูดรับความร ้อนจาก อากาศจะระเหยกลายเป็ นไอภายในเครื่องระเหย (Evaporator) จากนั้นสารทา ความเย็นจะไหลไปยังเครื่องอัดสารทาความเย็น (Compressor) และถูกอัดให้มี อุณหภูมิ และความดันสูง จากนั้นสารทาความเย็นจะไหล ไปยังเครื่องควบแน่น (Condenser) เพื่อถ่ายเทความร ้อนให้กับน้า เมื่อสูญเสีย

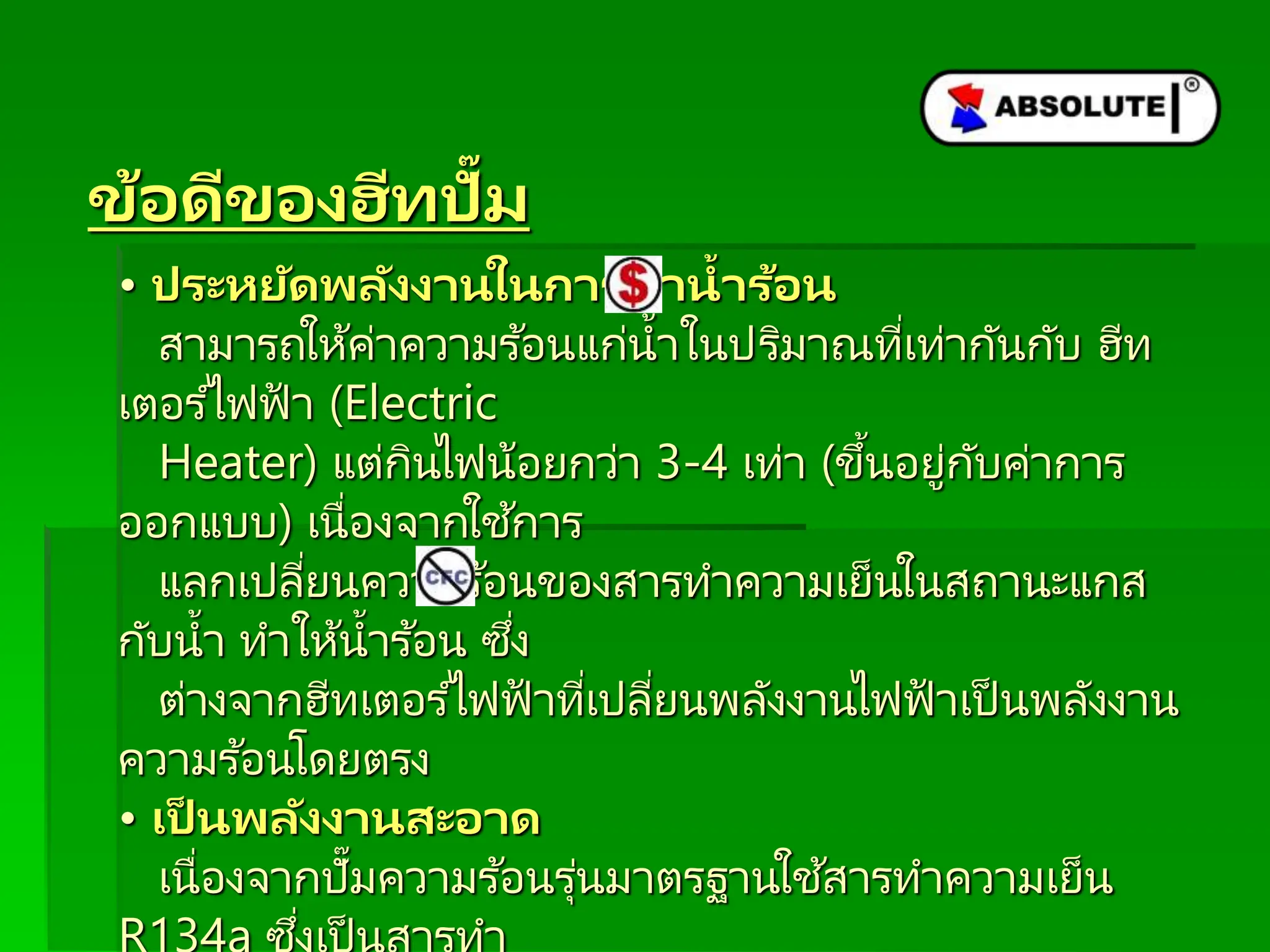

- 6. ข้อดีของฮีทปั๊ม • ประหยัดพลังงำนในกำรทำน้ำร้อน สามารถให้ค่าความร ้อนแก่น้าในปริมาณที่เท่ากันกับฮีท เตอร ์ไฟฟ้ า (Electric Heater) แต่กินไฟน้อยกว่า 3-4 เท่า (ขึ้นอยู่กับค่าการ ออกแบบ) เนื่องจากใช ้การ แลกเปลี่ยนความร ้อนของสารทาความเย็นในสถานะแกส กับน้า ทาให้น้าร ้อน ซึ่ง ต่างจากฮีทเตอร ์ไฟฟ้ าที่เปลี่ยนพลังงานไฟฟ้ าเป็ นพลังงาน ความร ้อนโดยตรง • เป็ นพลังงำนสะอำด เนื่องจากปั๊มความร ้อนรุ่นมาตรฐานใช ้สารทาความเย็น ่

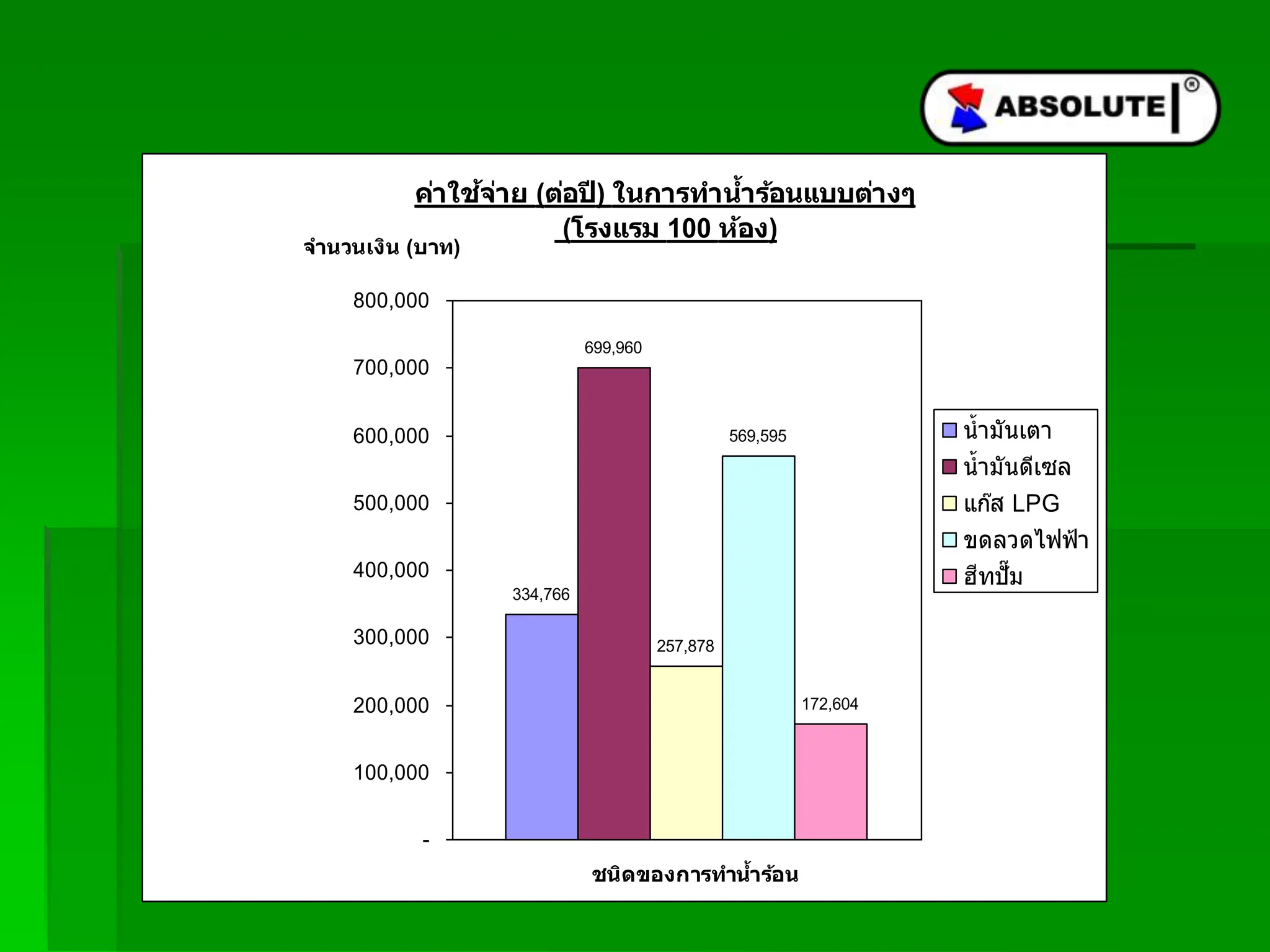

- 7. ค่าใช้จ่าย (ต่อปี) ในการทาน้าร้อนแบบต่างๆ (โรงแรม100 ห้อง) 699,960 569,595 172,604 334,766 257,878 - 100,000 200,000 300,000 400,000 500,000 600,000 700,000 800,000 ชนิดของการทาน้าร้อน จานวนเงิน (บาท) น้ำมันเตำ น้ำมันดีเซล แก๊ส LPG ขดลวดไฟฟ้ำ ฮีทปั๊ม

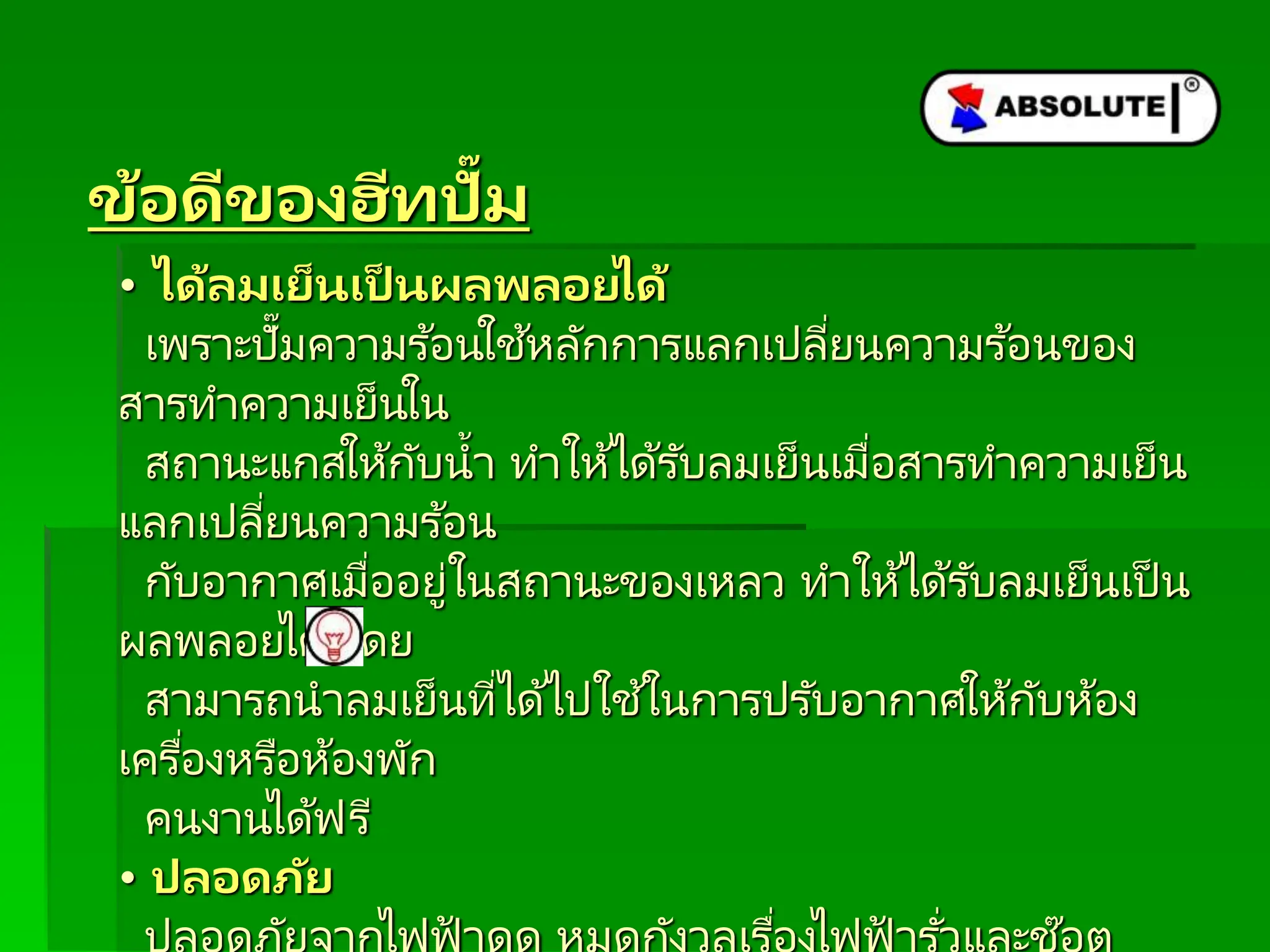

- 8. ข้อดีของฮีทปั๊ม • ได้ลมเย็นเป็ นผลพลอยได้ เพราะปั๊มความร้อนใช้หลักการแลกเปลี่ยนความร ้อนของ สารทาความเย็นใน สถานะแกสให้กับน้า ทาให้ได้รับลมเย็นเมื่อสารทาความเย็น แลกเปลี่ยนความร ้อน กับอากาศเมื่ออยู่ในสถานะของเหลว ทาให้ได้รับลมเย็นเป็ น ผลพลอยได้ โดย สามารถนาลมเย็นที่ได้ไปใช ้ในการปรับอากาศให้กับห้อง เครื่องหรือห้องพัก คนงานได้ฟรี • ปลอดภัย ่ ่

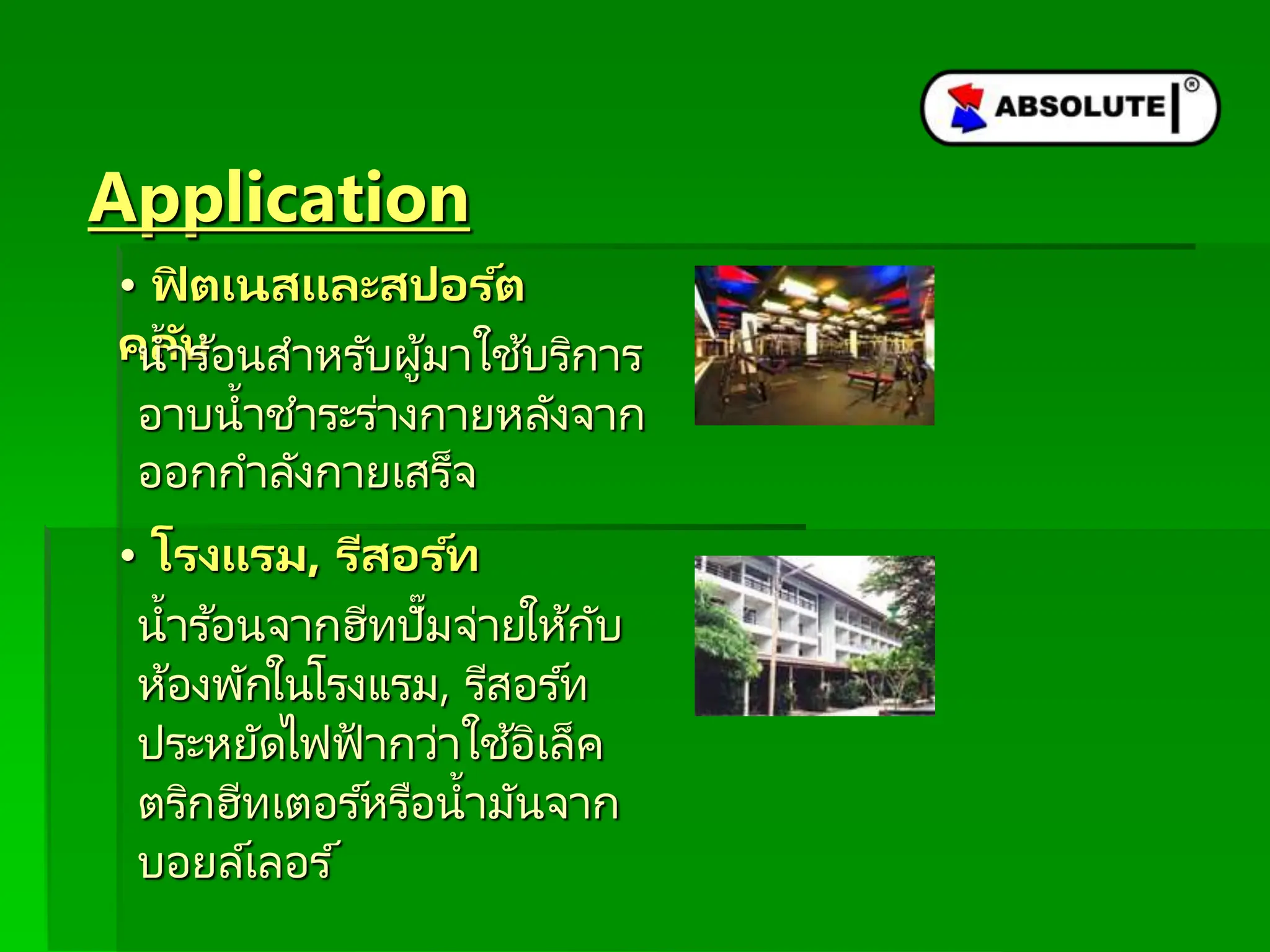

- 9. Application • ฟิ ตเนสและสปอร์ต คลับ น้าร ้อนสาหรับผู้มาใช้บริการ อาบน้าชาระร่างกายหลังจาก ออกกาลังกายเสร็จ • โรงแรม, รีสอร ์ท น้าร ้อนจากฮีทปั๊มจ่ายให้กับ ห้องพักในโรงแรม, รีสอร ์ท ประหยัดไฟฟ้ ากว่าใช้อิเล็ค ตริกฮีทเตอร ์หรือน้ามันจาก บอยล์เลอร ์
- 10. Application • โรงพยำบำล, สถำน ฟื้นฟู ทาความร้อนให้กับสระ กายภาพบาบัดหรือสระน้าใน โรงพยาบาล, สระว่ายน้า • สปำ, นวด น้าร ้อนในอ่างอาบน้า, จากุสซี่, ฝักบัว • อื่นๆ สถานที่ที่ต้องการใช ้น้าร ้อน

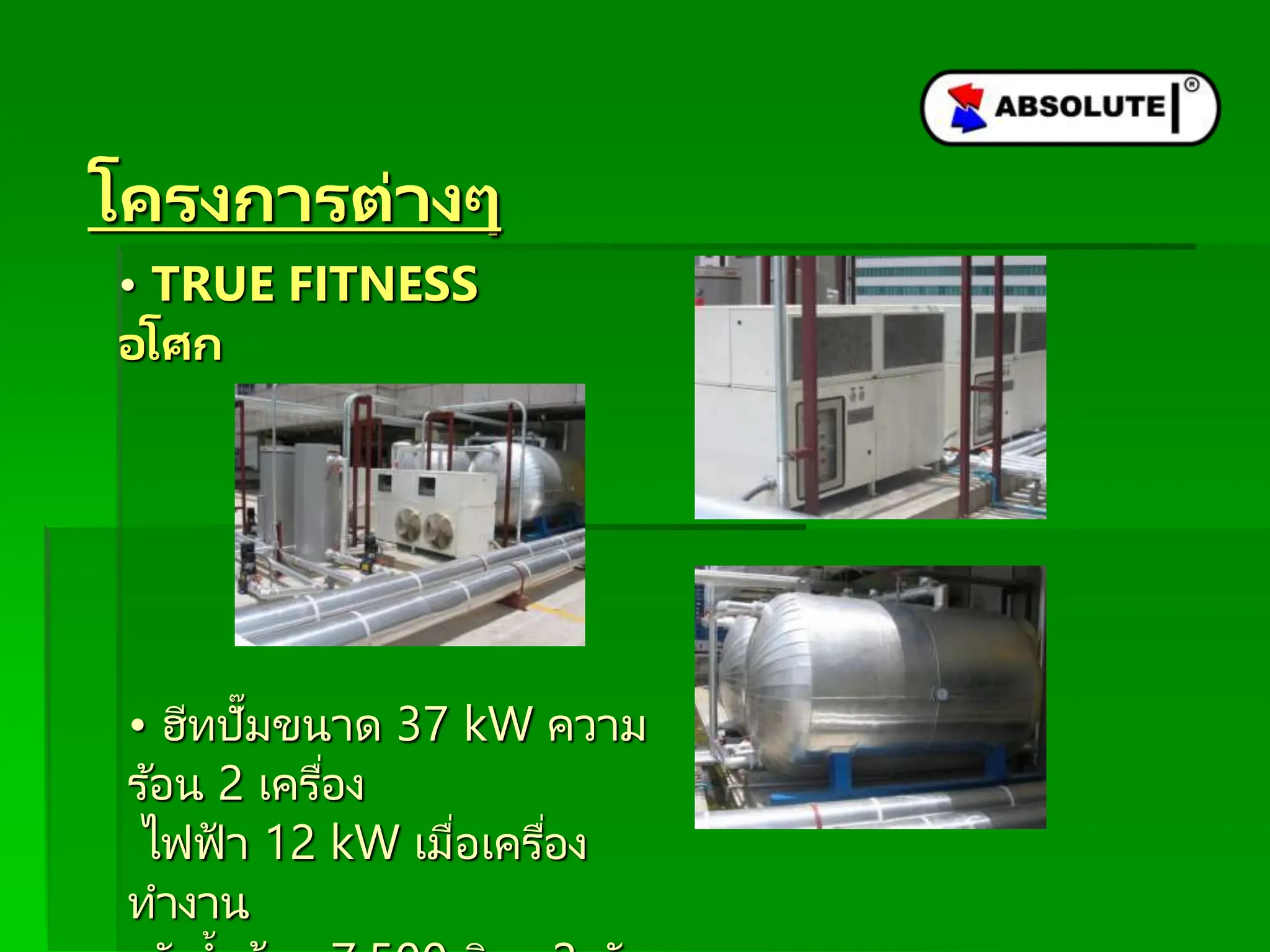

- 11. โครงกำรต่ำงๆ • TRUE FITNESS อโศก •ฮีทปั๊มขนาด 37 kW ความ ร ้อน 2 เครื่อง ไฟฟ้ า 12 kW เมื่อเครื่อง ทางาน

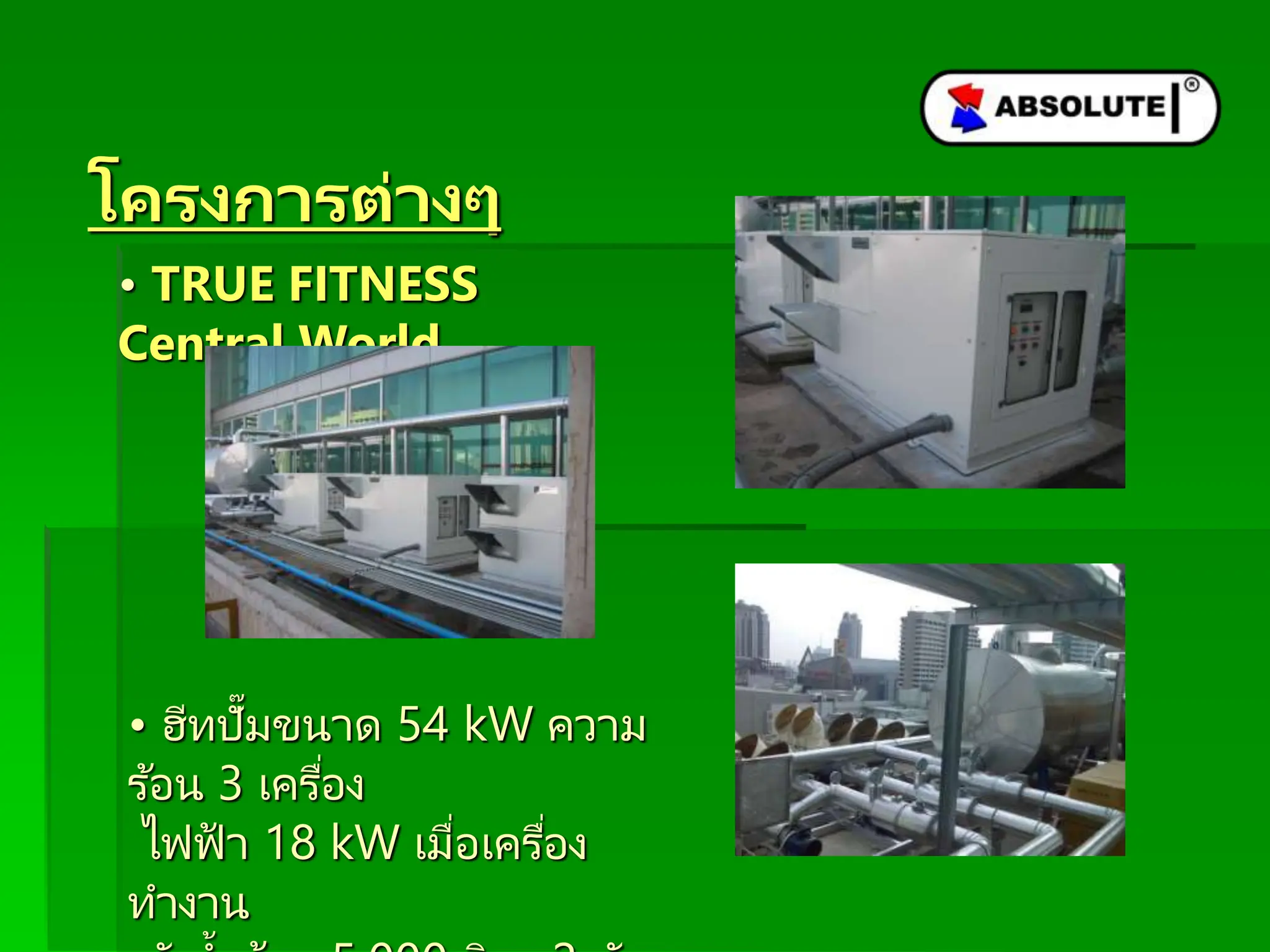

- 12. โครงกำรต่ำงๆ • TRUE FITNESS CentralWorld • ฮีทปั๊มขนาด 54 kW ความ ร ้อน 3 เครื่อง ไฟฟ้ า 18 kW เมื่อเครื่อง ทางาน

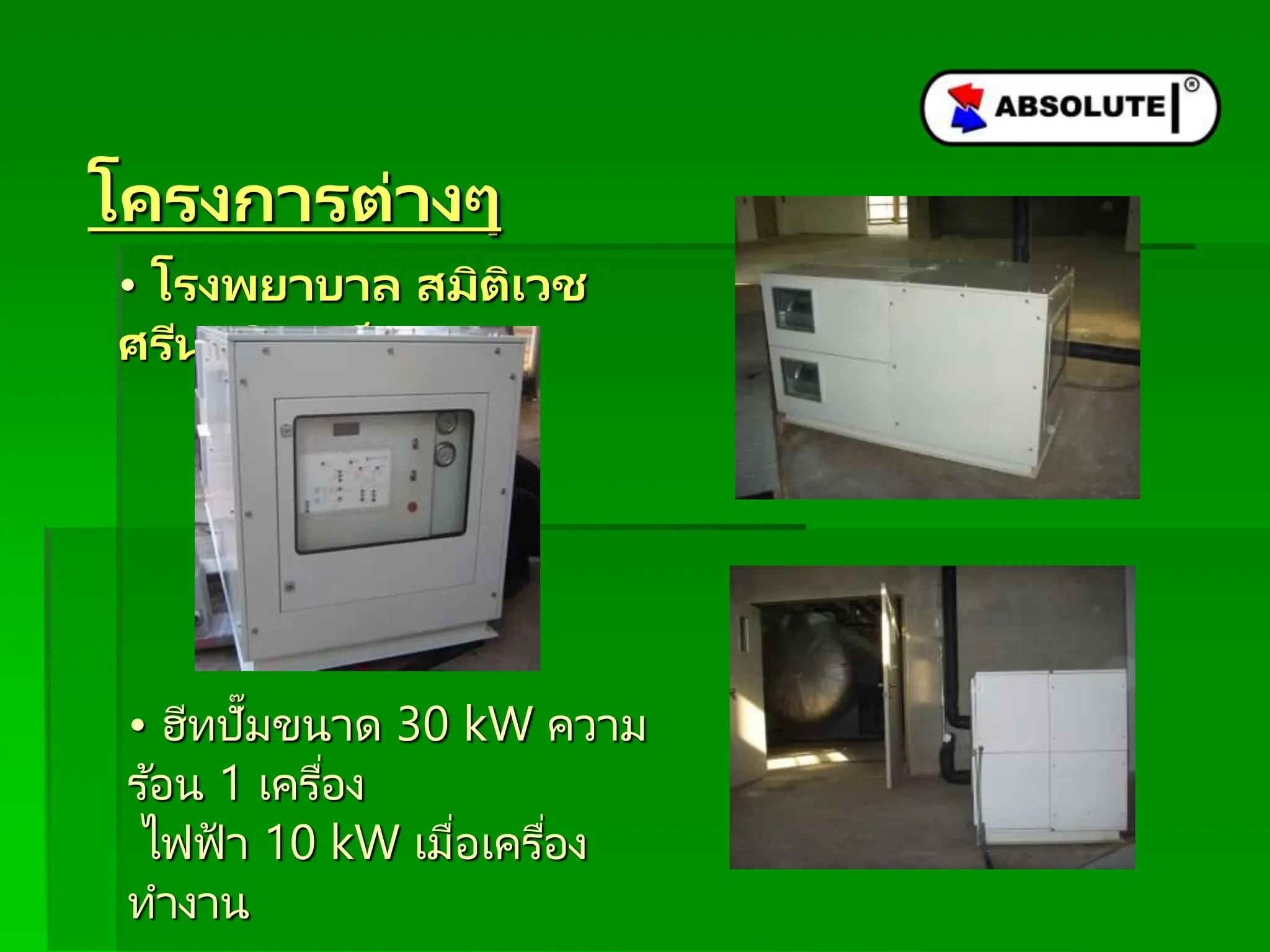

- 13. โครงกำรต่ำงๆ • โรงพยำบำล สมิติเวช ศรีนครินทร์ • ฮีทปั๊มขนาด 30 kW ความ ร ้อน 1 เครื่อง ไฟฟ้ า 10 kW เมื่อเครื่อง ทางาน

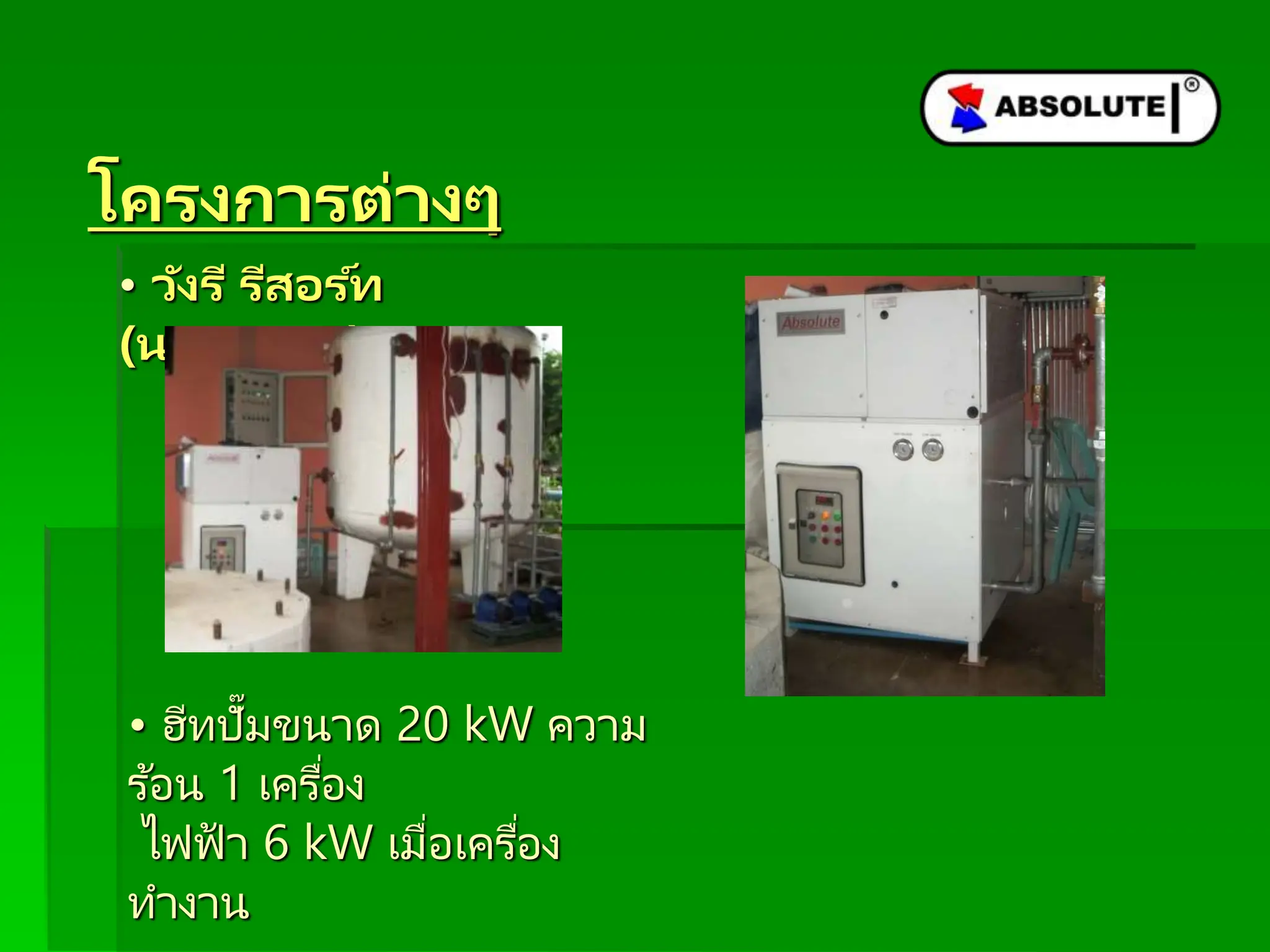

- 14. โครงกำรต่ำงๆ • วังรี รีสอร์ท (นครนำยก) • ฮีทปั๊มขนาด 20 kW ความ ร ้อน 1 เครื่อง ไฟฟ้ า 6 kW เมื่อเครื่อง ทางาน

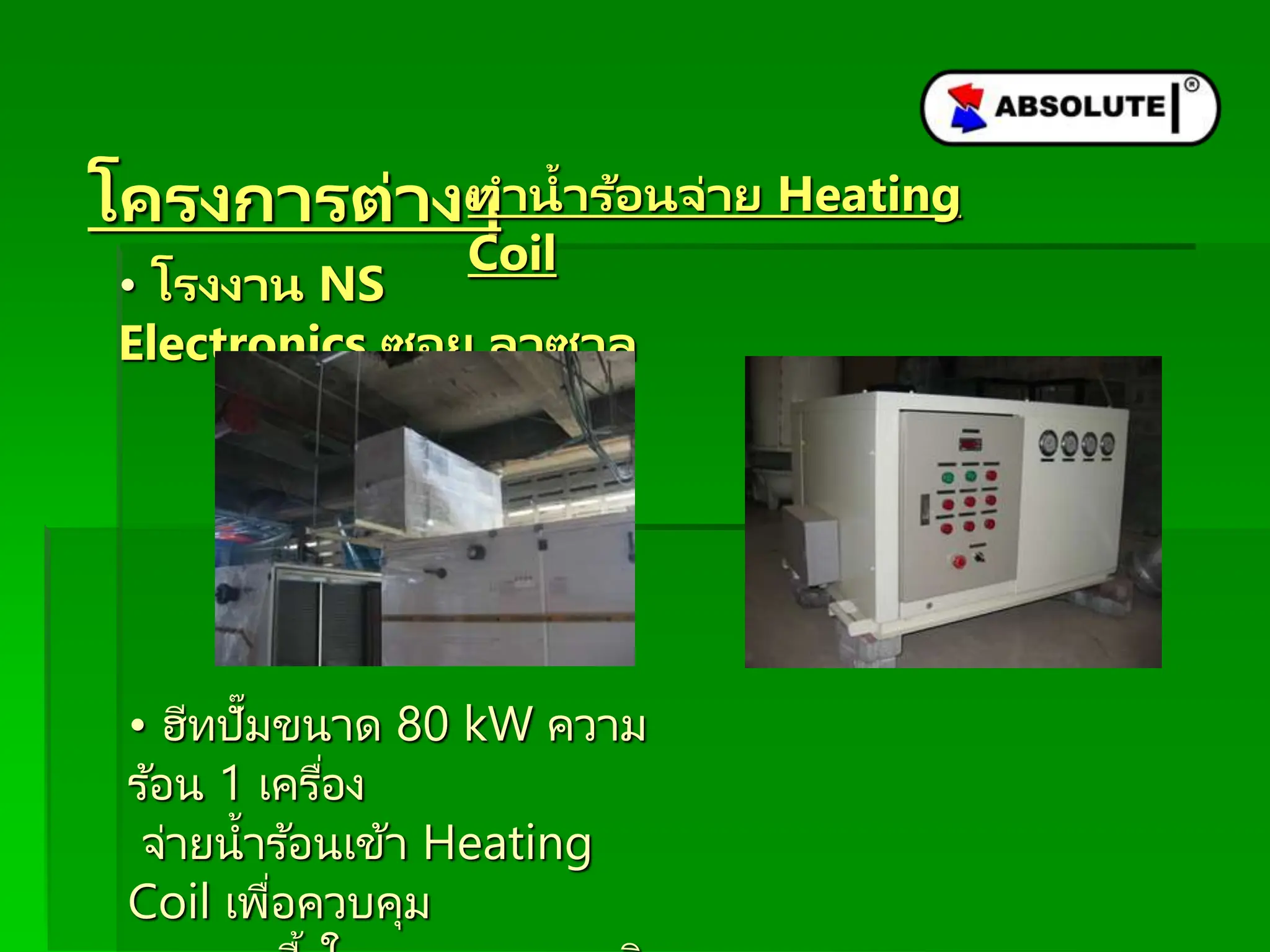

- 15. โครงกำรต่ำงๆ • โรงงำน NS Electronicsซอย ลำซำล • ฮีทปั๊มขนาด 80 kW ความ ร ้อน 1 เครื่อง จ่ายน้าร ้อนเข้า Heating Coil เพื่อควบคุม ทำน้ำร้อนจ่ำย Heating Coil

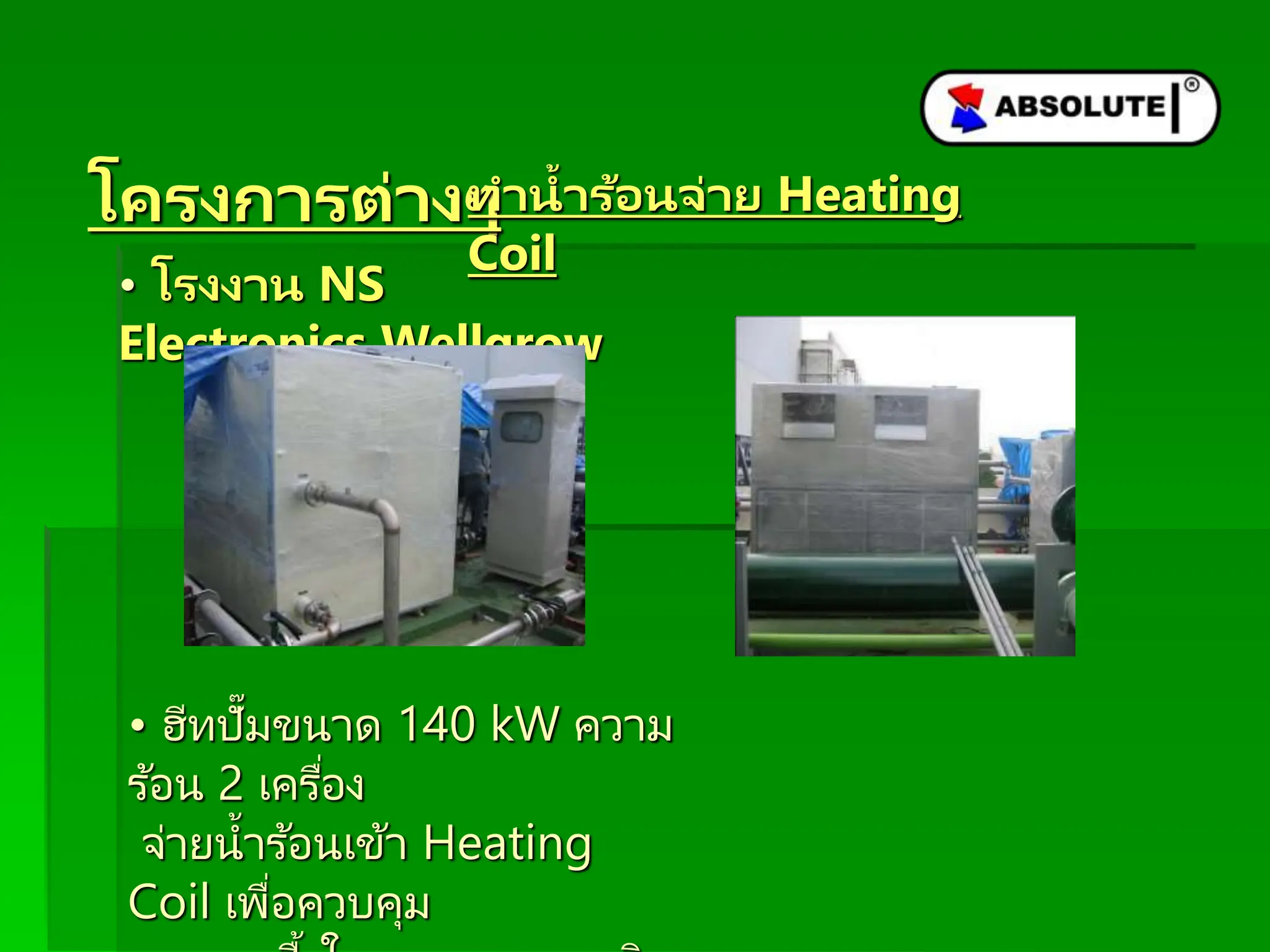

- 16. โครงกำรต่ำงๆ • โรงงำน NS ElectronicsWellgrow • ฮีทปั๊มขนาด 140 kW ความ ร ้อน 2 เครื่อง จ่ายน้าร ้อนเข้า Heating Coil เพื่อควบคุม ทำน้ำร้อนจ่ำย Heating Coil

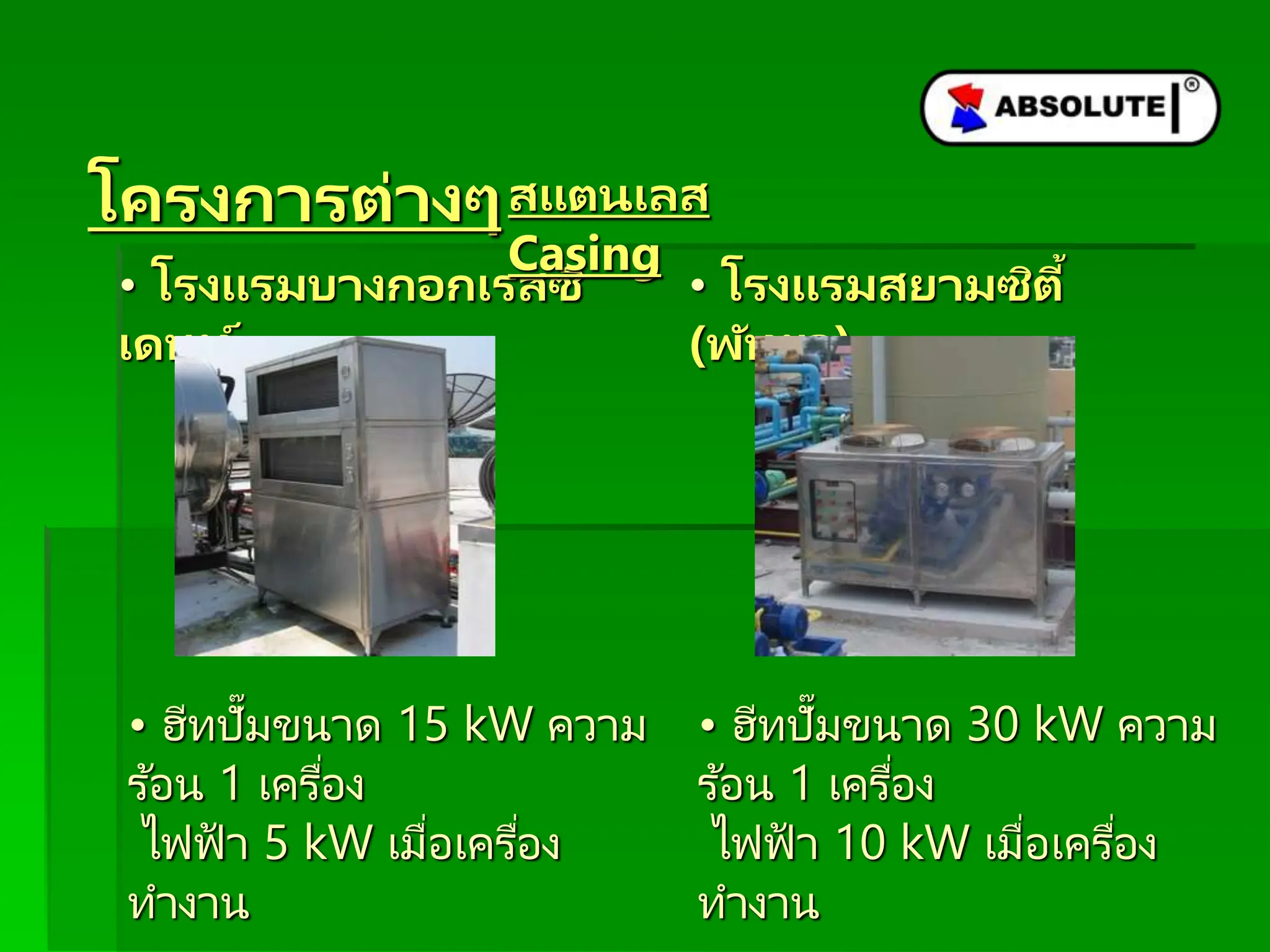

- 17. โครงกำรต่ำงๆ • โรงแรมบำงกอกเรสซิ เดนท์ • ฮีทปั๊มขนาด15 kW ความ ร ้อน 1 เครื่อง ไฟฟ้ า 5 kW เมื่อเครื่อง ทางาน • โรงแรมสยำมซิตี้ (พัทยำ) • ฮีทปั๊มขนาด 30 kW ความ ร ้อน 1 เครื่อง ไฟฟ้ า 10 kW เมื่อเครื่อง ทางาน สแตนเลส Casing

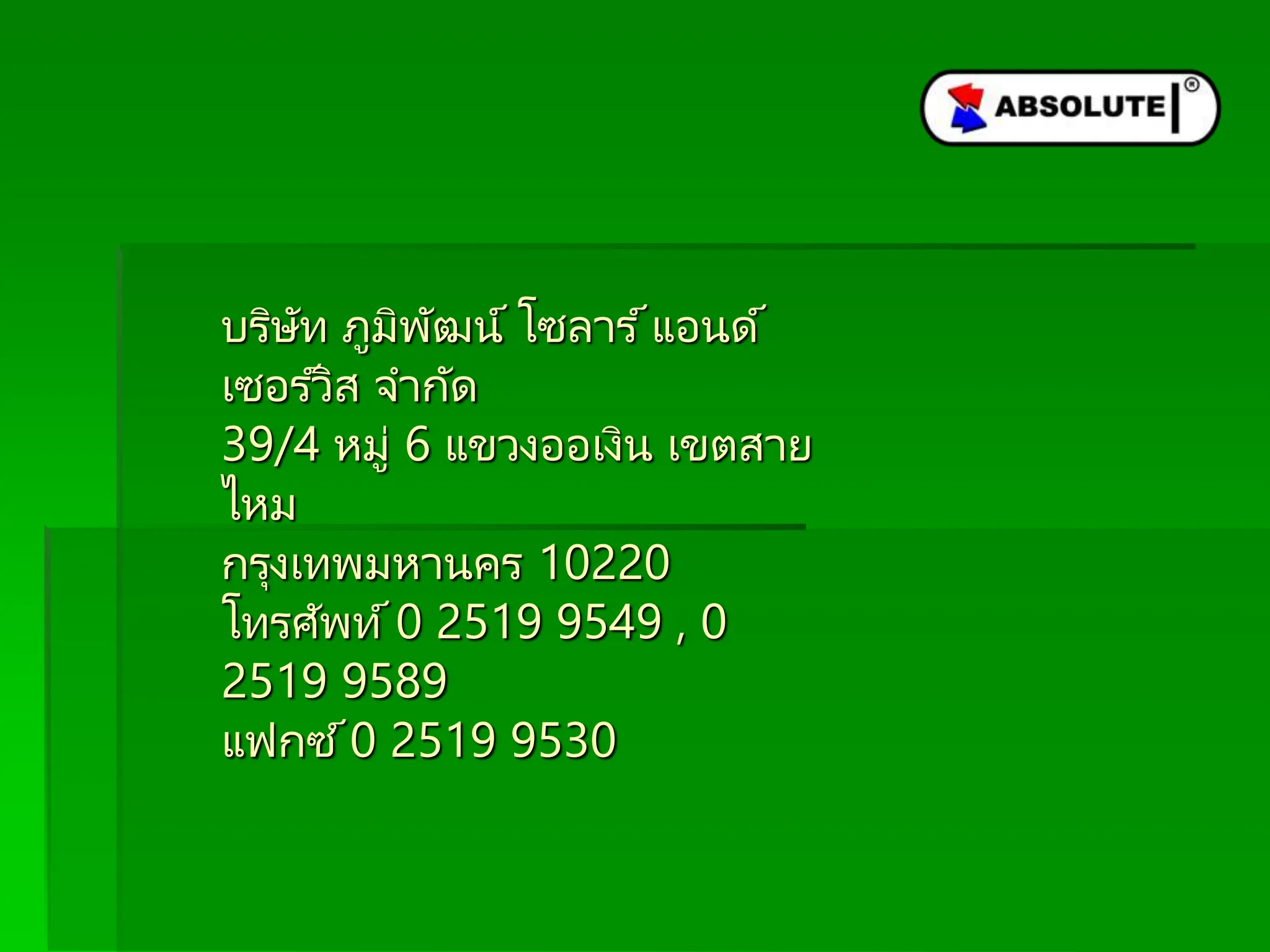

- 18. บริษัท ภูมิพัฒน์ โซลาร์แอนด์ เซอร ์วิส จากัด 39/4 หมู่ 6 แขวงออเงิน เขตสาย ไหม กรุงเทพมหานคร 10220 โทรศัพท์ 0 2519 9549 , 0 2519 9589 แฟกซ ์0 2519 9530
