Worksheet using Ωhm meter Νικολαιδης Δημητριος Π.Ε 17.08

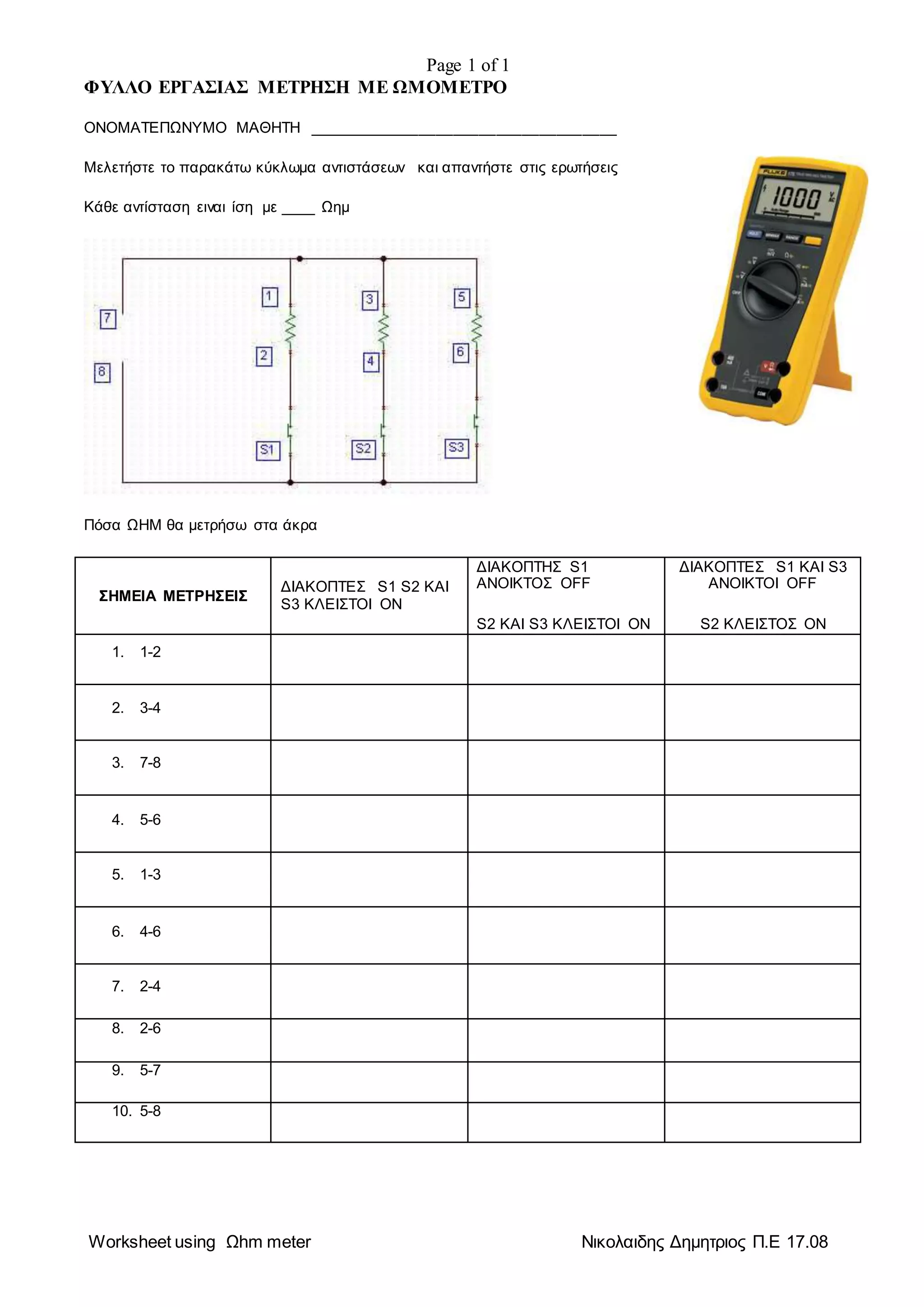

ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ ΜΕΤΡΗΣΗ ΜΕ ΩΜΟΜΕΤΡΟ
ΟΝΟΜΑΤΕΠΩΝΥΜΟ ΜΑΘΗΤΗ ____________________________________
Μελετήστε το παρακάτω κύκλωμα αντιστάσεων και απαντήστε στις ερωτήσεις
Κάθε αντίσταση ειναι ίση με ____ Ωημ
Πόσα ΩHM θα μετρήσω στα άκρα
ΣΗΜΕΙΑ ΜΕΤΡΗΣΕΙΣ
ΔΙΑΚΟΠΤΕΣ S1 S2 KAI
S3 ΚΛΕΙΣΤΟΙ ON
ΔΙΑΚΟΠΤΗΣ S1
ΑΝΟΙΚΤΟΣ OFF
S2 KAI S3 ΚΛΕΙΣΤΟΙ ON
ΔΙΑΚΟΠΤΕΣ S1 KAI S3
ΑΝΟΙΚΤΟΙ OFF
S2 ΚΛΕΙΣΤΟΣ ON
1. 1-2
2. 3-4
3. 7-8
4. 5-6
5. 1-3
6. 4-6
7. 2-4
8. 2-6
9. 5-7
10. 5-8
