Unified modeling language basic-part 2
- 1.
- 2.
- 3.

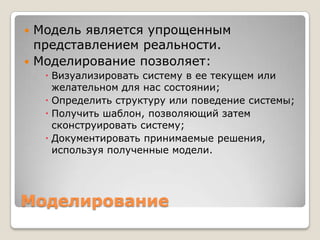

- 4. Модель являетсяупрощенным представлением реальности. Моделирование позволяет: Визуализировать систему в ее текущем или желательном для нас состоянии; Определить структуру или поведение системы; Получить шаблон, позволяющий затем сконструировать систему; Документировать принимаемые решения, используя полученные модели. Моделирование

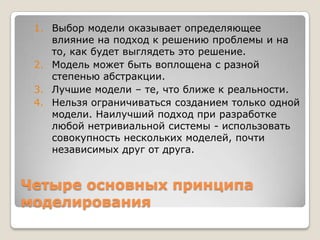

- 5. Четыре основных принципа моделирования 1.Выбор модели оказывает определяющее влияние на подход к решению проблемы и на то, как будет выглядеть это решение. 2. Модель может быть воплощена с разной степенью абстракции. 3. Лучшие модели – те, что ближе к реальности. 4. Нельзя ограничиваться созданием только одной модели. Наилучший подход при разработке любой нетривиальной системы - использовать совокупность нескольких моделей, почти независимых друг от друга.

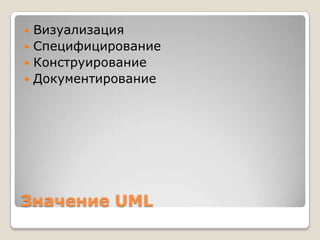

- 6. Значение UML Визуализация Специфицирование Конструирование Документирование
- 7. Визуализация UML –средством для составления «чертежей» программного обеспечения.

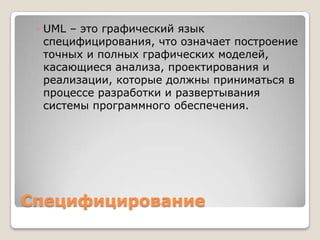

- 8. Специфицирование ◦ UML –это графический язык специфицирования, что означает построение точных и полных графических моделей, касающиеся анализа, проектирования и реализации, которые должны приниматься в процессе разработки и развертывания системы программного обеспечения.
- 9. Конструирование Модели, созданныес помощью UML, могут быть непосредственно переведены на различные языки программирования

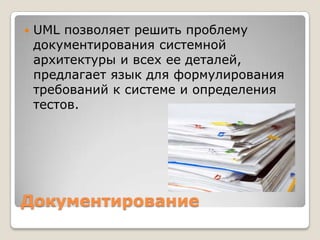

- 10. Документирование UML позволяетрешить проблему документирования системной архитектуры и всех ее деталей, предлагает язык для формулирования требований к системе и определения тестов.

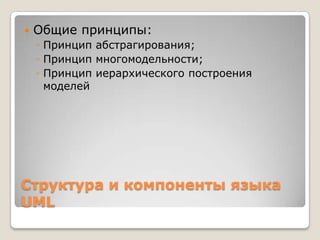

- 11. Структура и компонентыязыка UML Общие принципы: ◦ Принцип абстрагирования; ◦ Принцип многомодельности; ◦ Принцип иерархического построения моделей

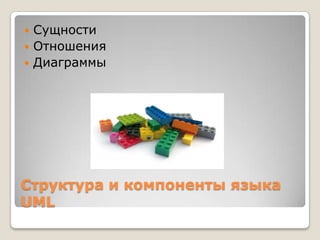

- 12. Структура и компонентыязыка UML Сущности Отношения Диаграммы

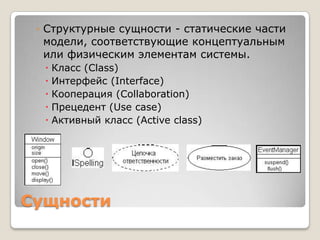

- 13. Сущности ◦ Структурные сущности- статические части модели, соответствующие концептуальным или физическим элементам системы. Класс (Class) Интерфейс (Interface) Кооперация (Collaboration) Прецедент (Use case) Активный класс (Active class)

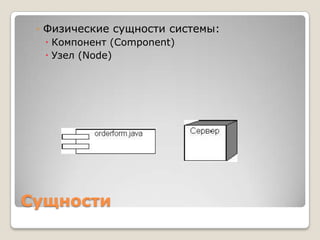

- 14. Сущности ◦ Физические сущностисистемы: Компонент (Component) Узел (Node)

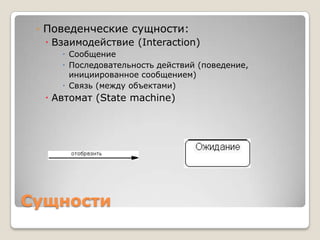

- 15. Сущности ◦ Поведенческие сущности: Взаимодействие (Interaction) Сообщение Последовательность действий (поведение, инициированное сообщением) Связь (между объектами) Автомат (State machine)

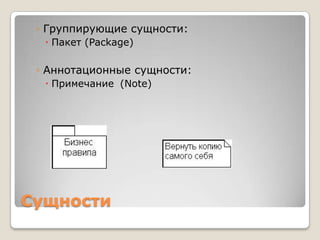

- 16. Сущности ◦ Группирующие сущности: Пакет (Package) ◦ Аннотационные сущности: Примечание (Note)

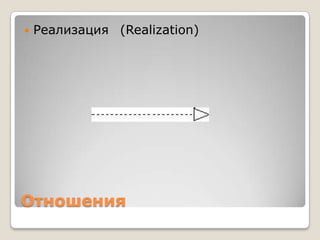

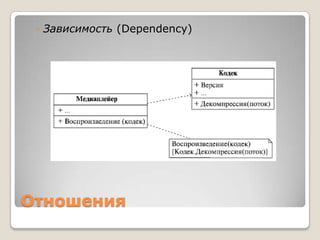

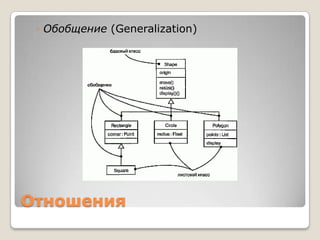

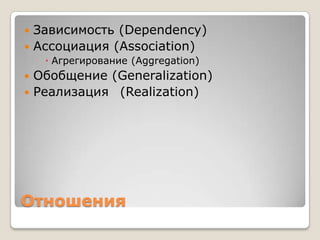

- 17. Отношения Зависимость (Dependency) Ассоциация (Association) Агрегирование (Aggregation) Обобщение (Generalization) Реализация (Realization)

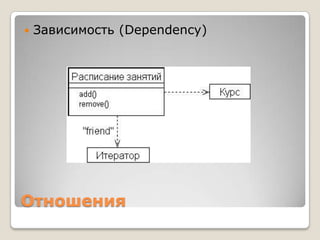

- 18.

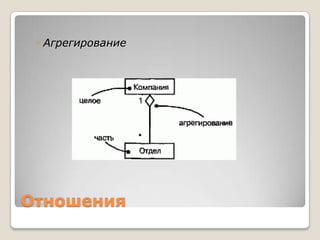

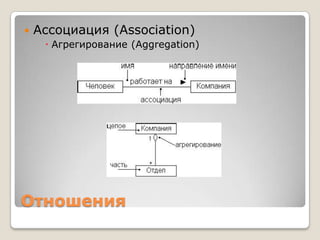

- 19. Отношения Ассоциация (Association) Агрегирование (Aggregation)

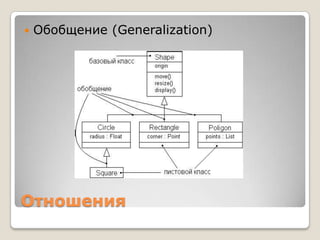

- 20.
- 21.

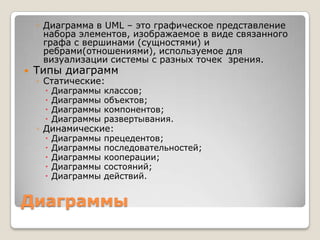

- 22. Диаграммы ◦ Диаграмма вUML – это графическое представление набора элементов, изображаемое в виде связанного графа с вершинами (сущностями) и ребрами(отношениями), используемое для визуализации системы с разных точек зрения. Типы диаграмм ◦ Статические: Диаграммы классов; Диаграммы объектов; Диаграммы компонентов; Диаграммы развертывания. ◦ Динамические: Диаграммы прецедентов; Диаграммы последовательностей; Диаграммы кооперации; Диаграммы состояний; Диаграммы действий.

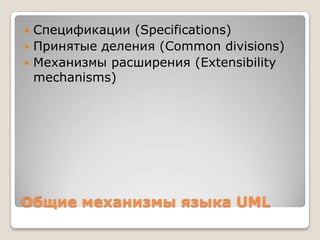

- 23. Общие механизмы языкаUML Спецификации (Specifications) Принятые деления (Common divisions) Механизмы расширения (Extensibility mechanisms)
- 24. Общие механизмы языкаUML Механизмы расширения: ◦ Стереотипы; ◦ Помеченные значения; ◦ Ограничения.
- 25.
- 26. Классы ◦ Классом (Class)называется описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Графически класс изображается в виде прямоугольника.

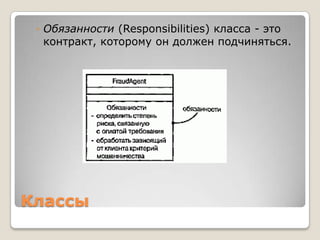

- 27. Классы ◦ Обязанности (Responsibilities)класса - это контракт, которому он должен подчиняться.

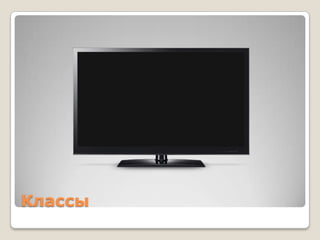

- 28.
- 29. Классы ◦ Атрибут -это именованное свойство класса, включающее описание множества значений, которые могут принимать экземпляры этого свойства.

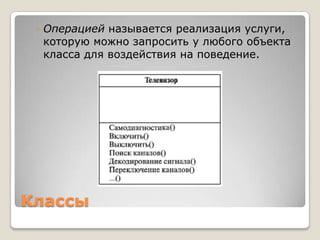

- 30. Классы ◦ Операцией называетсяреализация услуги, которую можно запросить у любого объекта класса для воздействия на поведение.

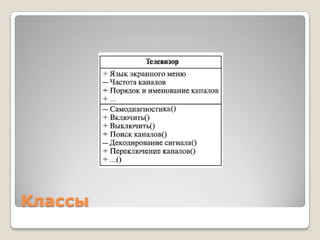

- 31.

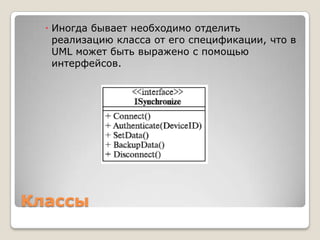

- 32. Классы Иногда бываетнеобходимо отделить реализацию класса от его спецификации, что в UML может быть выражено с помощью интерфейсов.
- 33.

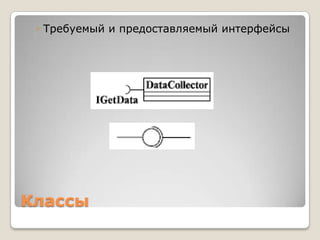

- 34. Классы ◦ Требуемый ипредоставляемый интерфейсы

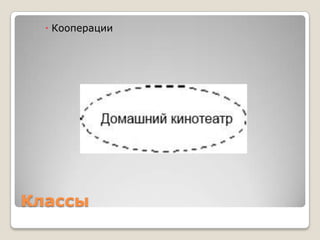

- 35.

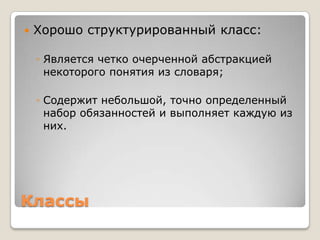

- 36. Классы Хорошо структурированныйкласс: ◦ Является четко очерченной абстракцией некоторого понятия из словаря; ◦ Содержит небольшой, точно определенный набор обязанностей и выполняет каждую из них.

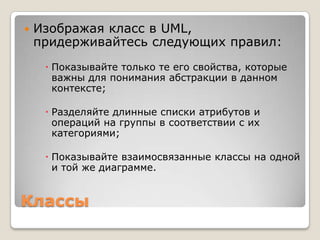

- 37. Классы Изображая классв UML, придерживайтесь следующих правил: Показывайте только те его свойства, которые важны для понимания абстракции в данном контексте; Разделяйте длинные списки атрибутов и операций на группы в соответствии с их категориями; Показывайте взаимосвязанные классы на одной и той же диаграмме.

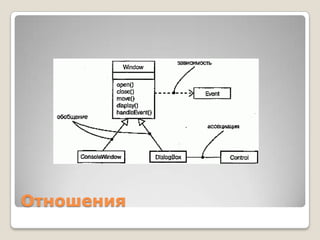

- 38.
- 39.

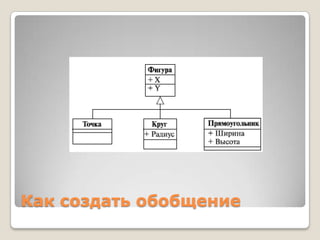

- 40.
- 41.
- 42. Отношения ◦ Ассоциация (Association) ◦Четыре дополнения: Имя

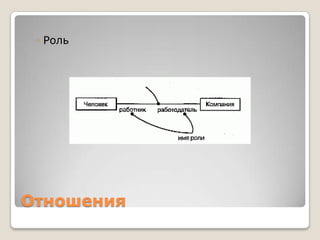

- 43.

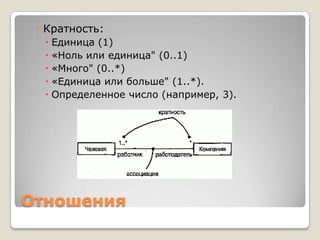

- 44. Отношения ◦ Кратность: Единица(1) «Ноль или единица" (0..1) «Много" (0..*) «Единица или больше" (1..*). Определенное число (например, 3).
- 45.

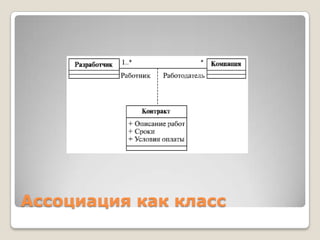

- 46.
- 47. Отношения ◦ Рекомендации приизображении отношений в UML: Показывайте только такие отношения, которые необходимы для понимания особенностей группирования элементов модели; Скрывайте несущественные (особенно избыточные) ассоциации.
- 48.

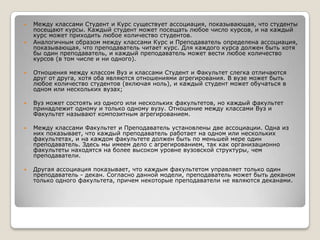

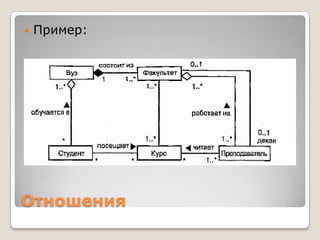

- 49. Между классамиСтудент и Курс существует ассоциация, показывающая, что студенты посещают курсы. Каждый студент может посещать любое число курсов, и на каждый курс может приходить любое количество студентов. Аналогичным образом между классами Курс и Преподаватель определена ассоциация, показывающая, что преподаватель читает курс. Для каждого курса должен быть хотя бы один преподаватель, и каждый преподаватель может вести любое количество курсов (в том числе и ни одного). Отношения между классом Вуз и классами Студент и Факультет слегка отличаются друг от друга, хотя оба являются отношениями агрегирования. В вузе может быть любое количество студентов (включая ноль), и каждый студент может обучаться в одном или нескольких вузах; Вуз может состоять из одного или нескольких факультетов, но каждый факультет принадлежит одному и только одному вузу. Отношение между классами Вуз и Факультет называют композитным агрегированием. Между классами Факультет и Преподаватель установлены две ассоциации. Одна из них показывает, что каждый преподаватель работает на одном или нескольких факультетах, и на каждом факультете должен быть по меньшей мере один преподаватель. Здесь мы имеем дело с агрегированием, так как организационно факультеты находятся на более высоком уровне вузовской структуры, чем преподаватели. Другая ассоциация показывает, что каждым факультетом управляет только один преподаватель - декан. Согласно данной модели, преподаватель может быть деканом только одного факультета, причем некоторые преподаватели не являются деканами.

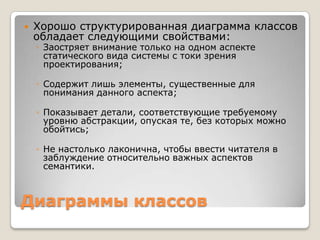

- 50. Диаграммы классов Хорошоструктурированная диаграмма классов обладает следующими свойствами: ◦ Заостряет внимание только на одном аспекте статического вида системы с токи зрения проектирования; ◦ Содержит лишь элементы, существенные для понимания данного аспекта; ◦ Показывает детали, соответствующие требуемому уровню абстракции, опуская те, без которых можно обойтись; ◦ Не настолько лаконична, чтобы ввести читателя в заблуждение относительно важных аспектов семантики.
- 51. Диаграммы классов Приизображении диаграммы классов руководствуйтесь следующими правилами: ◦ Располагайте элементы так, чтобы свести к минимуму число пересекающиеся линий; ◦ Пространственно организуйте элементы так, чтобы семантически близкие сущности располагались рядом; ◦ Старайтесь не показывать слишком много разных видов отношений; как правило, в каждой диаграмме классов должны доминировать отношения какого-либо одного вида.
